BRUKSANVISNING RW4660 ROSENLEW

Säkerhetsinformation ____ 18
Kontrollpanel 19
Diskprogram ____ 21
Innan maskinen används första gången ____ 22
Att ställa in vattenavhärdaren ____ 22
Användning av avhärdningssalt ____ 23
Användning av diskmedel och spolglans ____ 24
Multitab funktion ____ 24
Att ladda bestick och porslin ____ 25

Att välja och starta ett diskprogram ____ 27
Underhåll och rengöring 28
Om maskinen inte fungerar ____ 28
Tekniska data 30
Miljöskydd 30
Installation 31
Anslutning av vatten 32
Elektrisk anslutning ____ 33

Med reservation för ändringar

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda diskmaskinen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning innan du installerar och använder diskmaskinen. Förvara bruksanvisningen nära till hands och se till att den också medföljer diskmaskinen om du flyttar eller säljer den. Alla användare måste ha fullgod kännedom om användningen av diskmaskinen och dess säkerhetsfunktioner.

Korrekt användning

• Denna diskmaskin är endast avsedd för användning i hemmet.
• Använd diskmaskinen endast till att rengöra husgeråd som är lämpliga för diskmaskiner.
• Häll inte lösningsmedel i diskmaskinen. Explosionsrisk föreligger.
• Placera knivar och andra vassa föremål i bestickskorgen med spetsarna vända nedåt. Lägg dem annars ned i den övre korgen..
• Använd endast produkter (diskmedel, salt och sköljmedel) som är avsedda för diskmaskiner.
• Het ånga kan strömma ut om du öppnar luckan när maskinen är i drift. Risk för brännskador föreligger.
• Plocka inte ut disk ur diskmaskinen förrän diskprogrammet är klart.
• När diskprogrammet är klart, stäng av diskmaskinen och stäng vattenkranen.

• Service på denna diskmaskin får endast utföras av en auktoriserad servicetekniker. Använd endast originaldelar vid reparationer och utbyten.

• Försök inte att utföra reparationer på egen hand, detta för att undvika personskador ch skador på diskmaskinen. Kontakta alltid vår lokala serviceavdelning.

• Personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, får inte använda maskinen. De måste ges vägledning och instruktioner om maskinens användning av en person som ansvarar för deras säkerhet.
• Följ säkerhetsanvisningarna från tillverkaren av diskmedlet för att undvika brännskador i ögon, mun och hals.
• Drick inte vattnet som diskmaskinen använder. Rester från diskmedlet kan finnas kvar i maskinen.
• Stäng alltid luckan när diskmaskinen inte skall användas, detta för att undvika personskador och för att ingen skall snubbla på den öppna luckan.
• Sitt eller stå inte på luckan när den är öppen.

Allmän säkerhet

Barnsäkerhet

• Endast vuxna personer får använda denna diskmaskin. Barn måste övervakas så att de inte leker med maskinen.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning föreligger.
• Förvara alla diskmedel på en säker plats. Låt inte barn ta i diskmedlen.
• Håll barn borta från diskmaskinen när luckan är öppen.

Installation

• Kontrollera att diskmaskinen inte har skadats under transporten. Nätanslut inte maskinen om den är skadad. Kontakta din återförsäljare vid behov.
• Avlägsna allt förpackningsmaterial innan diskmaskinen används första gången.
• Den elektriska installationen måste utföras av en kvalificerad och kompetent person.
• Alla rörläggningsarbeten måste utföras av en kvali- ficerad och kompetent person.
• Modifiera inte denna produkt och ändra inte dess specifikationer. Risk för personskador och skador på maskinen föreligger.

- Använd inte diskmaskinen om:

– nätkabeln eller vattenslangarna är skadade,
- maskinens kontrollpanel, övre panel eller sockel är skadad så att det går att komma åt maskinens insida.

Kontakta vår lokala serviceavdelning.

- Borra inte i diskmaskinens sidor. Maskinens hydrauliska och elektriska komponenter kan skadas av detta.

Varning Följ noga instruktionerna för anslutning av elektricitet och vatten.

Kontrollpanel

1 Strömbrytare
2 Programvalsknappar
3 Fördröjd start-knapp (Delay)
4 Kontrollampor
5 Funktionsknappar

Kontrollampor
Slut på programmet Tänds när diskprogrammet är klart. Ytterligare funktioner:→I	Vattenavhärdarens nivåAktivering/avaktivering av spolglansfunktionen.Larm om produkten har en felfunktion.
Multitab Tänds när du aktiverar Multitabfunktionen. Se avsnittet[IMAGE]	"Multitabfunktion".
Salt 1)[IMAGE]	Tänds när saltbehållaren behöver fyllas på. Se avsnittet "Användning av avhärdningssalt".När du har fyllt på saltbehållaren kan kontrollampan fortsätta att lysa i några timmar. Detta inverkar dock inte negativt på produktens funktion.

1) När saltbehållaren och/eller spolglansfacket är tomt tänds inte motsvarande kontrollampa medan ett diskprogram pågår.

Programvalsknappar

Med dessa knappar väljer du diskprogram. Tryck på en programknapp varpå motsvarande kontrollampa tänds. Se avsnittet "Programöversikt" för mer information om diskprogrammen.

Fördröjd start-knapp

Använd knappen Födröjd start för att senarelägga starten av diskprogrammet i intervaller om 3 eller 6 timmar Se avsnittet "Inställning och start av diskprogram".

Funktionsknappar

Använd funktionsknapparna för att göra följande:

• Ställa in vattenavhärdaren. Se avsnittet "Inställning av vattenavhärdaren".
• Avbryta ett pågående diskprogram eller fördröjd start. Se avsnittet "Ställa in och starta ett diskprogram".
• Aktivera / inaktivera Multitabfunktionen. Se avsnittet "Multitabfunktion".

- Aktivera / inaktivera sköljmedelsdoseringen när Multitabfunktionen är aktiverad. Se avsnittet "Multitabfunktion".

Inställningsläge

Produkten måste vara i inställningsläge för att du ska kunna göra följande:

• Ställa in ett diskprogram.
• Ställa in vattenavhärdarens nivå.
• Aktivera/avaktivera spolglansdoseringen.

Tryck på strömbrytaren. Produkten är i inställningsläge när:

- Alla kontrollampor för program är tända.

Tryck på strömbrytaren. Produkten är inte i inställningsläge när:

– endast en kontrollampa för program tänds.
– Ett diskprogram är inställt. Programmet måste avbrytas för att återgå till inställningsläge. Se avsnittet "Ställa in och starta ett diskprogram"

Diskprogram

Program Smutsgrad Typ av disk Programbeskrivning
Intensiv 70° Hårt smutsad disk Porslin, bestick, kastrul-ler och pannor			FördiskHuvuddisk upp till 70 °C2 mellansköljningarSlutsköljningTorkning
Normalt 65°1)	Normalt smutsad disk	Porslin och bestick Fördisk	Huvuddisk upp till 65 °C1 mellansköljningSlutsköljningTorkning
Snabbdisk 65°2)	Normalt eller lätt smutsad disk	Porslin och bestick Huvuddisk upp till 65 °CSlutsköljning
Ekonomi 50°3)ECO	Normalt smutsad disk	Porslin och bestick Fördisk	Huvuddisk upp till 50 °C1 mellansköljningSlutsköljningTorkning
Fördisk Alla Delvis fylld maskin (disk	som ska diskas senare under dagen)		1 sköljning i kallvatten (som förhindrar att matrester torkar in)För detta program behövs inget disk-medel.

2) Detta är ett perfekt program för en diskmaskin som inte är helt fylld. Idealiskt för en familj på 4 personer som bara vill fylla på diskgods från frukost och middag.
3) Testprogram för provanstalter. Se separat bifogad broschyr för testdata.

Förbrukningsvärden

Program Programtid (minuter) Energiförbrukning			Vatten (liter)
		(kWh)
Intensiv 70° 80 - 90 1,5 - 1,7 18 - 20
Normalt 65°	90 - 100	1,1 - 1,2	15 - 16
Snabbdisk 65°	30	0,8	8
Ekonomi 50°	160 - 170	0,8 - 0,9	12 - 13
Fördisk	12	0,1	3,5

i Vattnets tryck och temperatur, spänningsvariationer och mängden disk kan påverka dessa värden.

Innan maskinen används första gången

Se följande instruktioner för varje steg av proceduren:

1. Kontrollera att vattenavhärdarens nivå är korrekt inställd för den hårdhet vattnet har där du bor. Justera vattenavhärdaren vid behov.
2. Fyll på disksalt i saltbehållaren.
3. Fyll på sköljmedel i sköljmedelsfacket.

4. Ladda diskmaskinen med bestick, porslin och övrig disk.

5. Ställ in lämpligt diskprogram för typen av disk och smutsgraden.

6. Fyll på diskmedelsfacket med korrekt mängd diskmedel.
7. Starta diskprogrammet.

Om du tänker använda kombinerade disktabletter ("3 i 1", "4 i 1", "5 i 1", etc.), se avsnittet "Multi-tabfunktion".

Att ställa in vattenavhärdaren

Vattenavhärdaren avlägsnar mineraler och salter från det inkommande vattnet. Mineraler och salter kan ha en negativ effekt på maskinens funktion.

Vattnets hårdhet mäts enligt ekvivalenta skalor:

• Tyska grader (dH°).

• Franska grader (°TH).

• mmol/l (millimol per liter - en internationell enhet för vattnets hårdhetsgrad).

• Clarke.
  Ställ in vattenavhärdaren på den hårdhet vattnet har där du bor. Hör efter hos Vattenverket om du är osäker.

Vattenhårdhet Inställning av vattnets hårdhet
°dH	°TH	mmol/l	Clarke	manuellt	elektroniskt
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Salt behöver inte användas.

Du måste ställa in vattenavhärdaren manuellt eller elektroniskt.

Manuell inställning

Diskmaskinen är fabriksinställd på nivå 2.

Ställ in vredet på läge 1 eller 2.

Elektronisk inställning

Vattenavhärdaren är fabriksinställd på nivå 5.

1. Sätt på produkten.
2. Kontrollera att produkten är i inställningsläge.
3. Håll funktionsknapparna B och C intryckta tills kontrollamporna för funktionsknapparna A, B och C börjar att blinka.

Användning av avhärdningssalt

Försiktighet Använd bara specialsalt för diskmaskiner. Salt som inte är lämpligt för maskiner skadar avhärdaren.

Fyll saltbehållaren med 1 liter vatten (bara första gången).

1. Släpp funktionsknapparna B och C.
2. Tryck på funktionsknapp A.

- Kontrollampan för funktionsknapp A fortsätter att blinka.

– Kontrollamporna för funktionsknapparna B och C slocknar.

– Kontrollampan för "Program klart" börjar att blinka.

Inställningsfunktionen för vattenavhärdaren är aktiverad.

Kontrollampan för "Program klart" blinkar för att indikera vattenavhärdarens inställda nivå Pausen varar cirka 5 sekunder.

Exempel: 5 blinkningar, paus, 5 blinkningar, paus, etc. = nivå 5.

1. Tryck en gång på funktionsknapp A för att öka vattenavhärdarens nivå ett steg.
2. Tryck på strömbrytaren för att spara inställningen.

Det är normalt att vatten rinner över från saltbehållaren när den fylls med salt.
Kontrollera att inga saltkorn finns utanför saltbehållaren. Salt som ligger kvar en stund på behållaren faller ner i behållaren. Vi rekommenderar att direkt starta ett diskprogram efter att saltbehållaren har fyllts på. Detta förhindrar rostbildning på grund av utspillt salt.

När du ställer in vattenhårdheten elektroniskt på nivå 1 lyser inte saltindikeringen.

Användning av diskmedel och spolglans

Användning av diskmedel

Använd inte mer än korrekt mängd diskmedel.

Följ rekommendationerna för dosering och lagring från diskmedelstillverkaren. Information om detta finns på diskmedelsförpackningen.

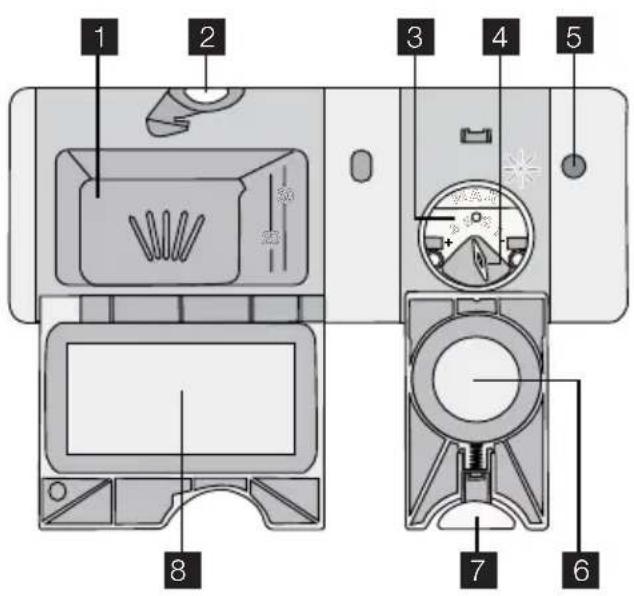

Gör så här för att fylla på diskmedelsfacket:

1. Tryck in spärren (2) för att öppna locket till diskmedelsfacket (8).
2. Häll i diskmedel i facket (1). Följ tillverkarens rekommendationer för doseringen.
3. Om diskprogrammet har fördisk, håll lite diskmedel på luckans insida.
4. Om du använder disktabletter, lägg tabletten i huvuddiskfacket (1).
5. Stäng diskmedelsfacket. Tryck på locket tills det är helt stängt.

Multitab funktion

Multitabfunktionen är avsedd för kombinerade disktab- letter.

Dessa tabletter innehåller ämnen såsom diskmedel, sköljmedel och disksalt. Vissa typer av tabletter kan innehålla andra ämnen.

Kontrollera om dessa tabletter är lämpliga för vattnets hårdhet där du bor. Se tillverkarens anvisningar.

När du aktiverar Multitabfunktionen förblir den aktiverad tills du inaktiverar den.

Olika diskmedelsmärken löses upp olika snabbt. Med vissa typer av disktabletter uppnås inte bästa diskresultat med korta diskprogram. Använd långa diskprogram när du använder disktabletter för att helt avlägsna diskmedlet

Användning av spolglans

När spolglans används kan disken torkas utan att det blir ränder eller fläckar.

Spolglans tillsätts automatiskt under den sista sköljf-asen.

Gör så här för att fylla på spolglansfacket:

1. Tryck in spärren (7) för att öppna locket till spolg- lansfacket (6).
2. Fyll spolglansfacket (3) med spolglans. "Max." indikerar den maximala nivån.
3. Torka upp eventuellt utspillt sköljmedel med en absorberande trasa så att det inte bildas för mycket skum under nästa diskprogram.
4. Stäng spolglansfacket. Tryck på locket tills det är helt stängt.

Fyll spolglansfacket när indikatorn (A) blir genomskinlig.

Justera doseringen av spolglans

Doseringen av spolglans är fabriksinställd på läge 3. Du kan ställa in doseringen av spolglans mellan läge 1 (lägsta dosering) och läge 4 (högsta dosering).

Vrid spolglansväljaren (4) för att öka eller minska doseringen.

Multitabfunktionen stoppar automatiskt doseringen av sköljmedel och salt. Kontrollampan för saltbehållaren inaktiveras.

Programtiden kan öka när du använder Multitabfunktionen.

Aktivera eller inaktivera Multitabfunktionen innan du startar ett diskprogram.

Du kan inte aktivera eller inaktivera Multitabfunktionen medan ett program pågår. Avbryt diskprogrammet och ställ sedan in det igen.

För att aktivera Multitabfunktionen:

- Håll de två Multitab-knapparna (funktionsknapparna D och E) intryckta. Kontrollampan för Multitabfunktionen tänds.

För att inaktivera Multitabfunktionen:

- Håll de två Multitab-knapparna (funktionsknapparna D och E) intryckta. Kontrollampan för Multitabfunktionen slocknar.

Gör så här om torkresultaten inte är tillfredsställande:

1. Fyll på sköljmedel i sköljmedelsfacket.
2. Aktivera sköljmedelsdoseringen.
3. Ställ in sköljmedelsdoseringen på läge 2.
4. Du kan endast aktivera eller inaktivera sköljmedelsdoseringen när Multitabfunktionen är aktiverad,

För att aktivera sköljmedelsdoseringen:

1. Sätt på diskmaskinen.
2. Kontrollera att maskinen är i inställningsläge.
3. Håll funktionsknapparna B och C intryckta.

– Kontrollamporna för funktionsknapparna A, B och C börjar att blinka.

Att ladda bestick och porslin

Råd och tips

! Försiktighet Använd diskmaskinen endast för husgeråd som är lämpliga för diskmaskiner.

Använd inte diskmaskinen för att rengöra föremål som kan absorbera vatten (t.ex. svampar eller trasor).

- Gör på följande sätt innan du laddar bestick och porslin:

– Avlägsna alla matrester och andra smutspartiklar.

– Mjuka upp rester av inbränd mat i pannor.

- Gör på följande sätt när du laddar bestick och porslin:

– Ladda ihåliga föremål (t.ex. koppar, glas och pannor) med öppningarna vända nedåt.

– Se till att vatten inte kan samlas i glas eller andra föremål med djup bas.

– Se till att bestick och porslin inte ligger inuti andra föremål.

– Kontrollamporna för funktionsknapparna A och C slocknar.
– Kontrollampan för funktionsknapp B fortsätter att blinka.

1. Tryck på funktionsknapp B en gång till.

– Kontrollampan för "Program klart" tänds.

1. Stäng av diskmaskinen för att spara inställningen. För att inaktivera sköljmedelsdoseringen, utför ovanstående steg tills kontrollampan för "Program klart" slocknar.

För att åter använda vanligt diskmedel:

1. Inaktivera Multitabfunktionen.

2. Fyll på saltbehållaren och sköljmedelsfacket.

3. Ställ in vattenavhärdaren på den högsta nivån.
4. Kör ett diskprogram utan disk.
5. Ställ in vattenavhärdaren på den hårdhet vattnet har där du bor.
6. Justera doseringen av sköljmedel.

– Se till att bestick och porslin inte täcker andra föremål.
– Se till att glas inte vidrör andra glas.
– Placera små föremål i bestickskorgen.

• Plastföremål och teflonbehandlade pannor kan hålla kvar vattendroppar. Plastföremål torkar inte lika bra som porslin och stålföremål.
• Placera lätta föremål i överkorgen. Se till att föremålen inte kan röra sig.

! Försiktighet Kontrollera att spolarmarna kan rotera fritt innan du startar ett diskprogram.

⚠ Varning Stäng alltid luckan när du är klar med att ladda eller plocka ur disk. En öppen lucka kan vara farlig.

Placera serveringsfat och stora lock runt kan- ten av underkorgen.

Pinnraderna i underkorgen kan fällas ned för att ge plats åt kastruller, pannor och skålar.

Använd besticksgallret. Om bestickens storlek inte medger användning av besticksgallret kan du ta bort detta.

Arrangera föremålen så att vattnet när alla ytor.

Fäll upp koppställen för att placera höga föremål.

Justering av överkorgens höjd

För att placera stora tallrikar i underkorgen, flytta först överkorgen till den övre positionen.

Varning Justera höjden innan du laddar överkorgen.

Föremålens maximala höjd i:

Överkorgen Underkorgen

Övre läget 20 cm 31 cm

Nedre läget 24 cm 27 cm

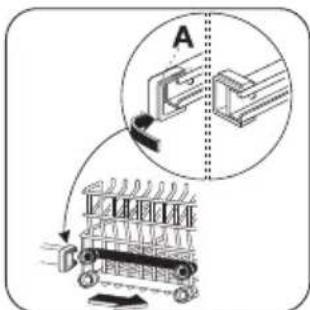

Gör så här för att flytta överkorgen till den övre eller undre positionen:

1. Flytta ut de främre stoppanordningarna (A).
2. Dra ut korgen.
3. Placera korgen i den övre eller undre positionen.
4. Sätt tillbaka de främre stoppanordningarna (A) i deras utgångslägen.

Försiktighet Placera inte koppar i koppställen när korgen är i den övre positionen.

i Ställ in diskprogrammet med luckan på glänt. Diskprogrammet startar först när luckan stängs. Tills dess går det att ändra inställningarna.

Gör så här för att ställa in och starta ett diskprogram:

1. Sätt på produkten.
2. Kontrollera att produkten är i inställningsläge.

3. Tryck på en av programknapparna. Se avsnittet "Programöversikt".
   – Kontrollampan för det valda programmet tänds.
   – Alla övriga programlampor slocknar.

4. Stäng luckan.

– Diskprogrammet startar automatiskt.

i Medan diskprogrammet pågår kan du inte ändra programmet. Avbryt diskprogrammet.

⚠ Varning Pausa eller avbryt ett pågående diskprogram endast om det är absolut nödvändigt.

! Försiktighet Öppna luckan försiktigt. Het ånga kan strömma ut.

Avbryta ett diskprogram

1. Håll funktionsknapparna B och C intryckta tills alla programlampor tänds.

2. Släpp funktionsknapparna B och C för att avbryta diskprogrammet.
   Du kan i detta läge göra följande:

3. Stänga av produkten.

4. Ställa in ett nytt diskprogram.
   Fylla på diskmedelsfacket innan du ställer in ett nytt diskprogram.

Göra en paus i ett diskprogram

Öppna luckan.

• Programmet stannar.
  Stäng luckan.
• Programmet fortsätter från den punkt där det avbröts.

Ställa in och starta ett diskprogram med fördröjd start

1. Tryck på strömbrytaren.

2. Tryck på knappen "Fördröjd start" tills kontrollampan för önskat antal timmar börjar att blinka (3 eller 6 timmar).

3. Ställ in ett diskprogram.
   – Programindikeringen tänds.

4. Stäng luckan.

– Nedräkningen för fördröjd start börjar.
– Nedräkningen minskar i steg om 3 timmar. När nedräkningen är klar startar diskprogrammet automatiskt. – Kontrollampan för Födröjd start släcks.

Öppna inte luckan under nedräkningen, för att förhindra att nedräkningen avbryts. När luckan stängs igen fortsätter nedräkningen från den punkt där den avbröts.

Avbryta fördröjd start:

1. Håll funktionsknapparna B och C intryckta tills alla programlampor tänds.
   – När du avbryter en fördröjd start så avbryts också diskprogrammet.

2. Ställa in ett nytt diskprogram

Du kan välja diskprogram och fördröjd start även när luckan är stängd. När du trycker på en programknapp har du endast 3 sekunder på dig för att välja ett annat diskprogram eller fördröjd start. Efter dessa 3 sekunder startar det valda programmet automatiskt.

När diskprogrammet är klart

Stäng av diskmaskinen när följande tillstånd föreligger:

• Diskmaskinen har stannat automatiskt.

• Kontrollampan för "Program klart" tänds.

• Tryck på strömbrytaren.

• Öppna luckan.

• För bättre torkresultat, låt luckan stå på glänt några minuter innan du plockar ut disken.

Låt disken kallna innan du plockar ut den ur diskmaskinen. Hett porslin skadas lätt.

Plocka ut diskgodset

• Plocka först ut diskgods från den nedre korgen, sedan från den övre.
• Det kan finnas vatten på diskmaskinens sidor och lucka. Rostfritt stål kallnar fortare än diskgodset.

Varning Stäng av diskmaskinen innan du rengör filtren.

Viktigt Använd inte diskmaskinen utan att filtren sitter på plats. Kontrollera att filtren har monterats korrekt. Felaktig montering resulterar i dåliga diskresultat och skadar maskinen.

Rengör filtren A, B och C noga under rinnande vatten.

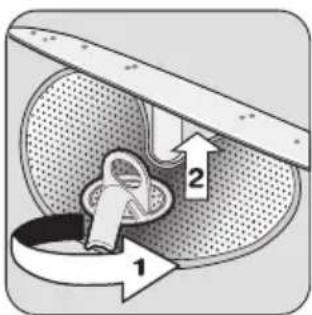

Vrid handtaget ungefär ett 1/4 varv moturs för att ta bort filter B och C.

Lossa det platta filtret A från diskmaskinens botten.

Om maskinen inte fungerar

Diskmaskinen startar inte eller stoppar under drift. Om ett fel uppstår, försök först att lösa problemet på egen hand. Kontakta vår serviceavdelning om du inte kan lösa problemet.

Sätt tillbaka filtersystemet på plats. För att låsa filtersystemet, vrid handtaget medurs tills det läser fast.

Viktigt Avlägsna inte spolarmarna.

Om hålen i spolarmarna täpps igen av matrester kan hålen rensas med en cocktailpinne.

Utvändig rengöring

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa. Använd endast neutrala, milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel (aceton, trikloretylen eller liknande).

Åtgärder vid frysrisk

Försiktighet Installera inte diskmaskinen på en plats där temperaturen kan sjunka under 0 °C.

Tillverkaren ansvarar inte för skador orsakade av frost.

Om detta inte går att undvika, töm maskinen och stäng luckan. Koppla loss tillvattenslangen och töm slangen på vatten.

Försiktighet Stäng av diskmaskinen innan du går igenom följande förslag på korrigerande der.

Felkod och problem Möjliga orsaker och åtgärder
Kontrollampan för det pågående programmet blinkar kontinuerligt.Kontrollampan för "Program klart" blinkar 1 gång.Diskmaskinen fylls inte med vatten.	Vattenkranen är blockerad eller belagd med kalk.Rengör vattenkranen.Vattenkranen är stängd.Öppna vattenkranen.Filtret i tilloppsslangen är igentäppt.Rengör filtret.Anslutningen av tilloppsslangen är felaktig. Slangen kan vara snodd eller klämd.Kontrollera att slangen är korrekt ansluten.
Kontrollampan för det pågående programmet blinkar kontinuerligt.Kontrollampan för "Program klart" blinkar 2 gånger.Diskmaskinen tömmer inte vattnet.	Avloppsmuffen är blockerad.Rengör avloppsmuffen.Anslutningen av tömningsslangen är felaktig. Slangen kan vara snodd eller klämd.Kontrollera att slangen är korrekt ansluten.
Kontrollampan för det pågående programmet blinkar kontinuerligt.Kontrollampan för "Program klart" blinkar 3 gånger.Översvämningsskyddet har aktiverats.	Stäng vattenkranen och kontakta vår lokala serviceavdelning.
Programmet startar inte. • Luckan till produkten är inte stängd.Stäng luckan.Stickkontakten sitter inte i eluttaget.Sätt i stickkontakten.Säkringen har bränt i hushållets säkringsskåp.Byt ut säkringen.Fördröjd start är inställd.Avbryt startfördröjningen för att starta programmet omedelbart.

Sätt på produkten efter kontrollen. Programmet fortsätter från den punkt där det avbröts. Kontakta vår serviceavdelning om problemet återkommer.

För att kunna hjälpa dig snabbt och korrekt behöver du ha följande uppgifter till hands:

- Modellbeteckning (Mod.)

- Produktnummer (PNC)

- Serienummer (S.N.)

Dessa uppgifter finner du på typskylten.

Anteckna uppgifterna här:

Modellbeteckning: ....

Produktnummer: ......

Serienummer: ....

Diskresultaten är inte tillfredsställande
Disken är inte ren.	Det valda diskprogrammet är inte lämpligt för diskgodset och smutsgraden.Korgarna är felaktigt påfyllda så att vattnet inte kan nå alla ytor.Spolarmarna kan inte rotera fritt eftersom disken har placerats felaktigt.Filtren är igensatta eller fel monterade.För lite eller inget diskmedel alls har använts.
Kalkfläckar på diskgodset • Saltbehållaren är tom.	Avhärdaren är inställd på fel nivå.Locket till saltbehållaren är inte stängt ordentligt.
Disken är våt och glanslös. • Spolglans har inte använts.	Spolglansfacket är tomt.
Det är ränder, mjölkaktiga fläckar eller en blåaktig beläggning på glas och porslin.	Minska spolglansdoseringen.
Torkade vattendroppar på glas och diskgods.	Öka spolglansdoseringen.Diskmedlet kan också vara orsaken.

Tekniska data

Mått Bredd cm 44,6
Höjd cm 81,8 - 87.8
Djup cm 56,5
Elektrisk anslutning - Nätspänning- Total effekt - Säkring	Information om den elektriska anslutningen finns på typskylten som sitter på insidan av diskmaskinens lucka.
Vattentryck Min 0,5 bar (0,05 MPa)
Max 8 bar (0,8 MPa)
Kapacitet Kuvert 9

Miljöskydd

Symbolen ⚫ på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om

återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastkomponenterna är märkta med t.ex. >PE<, >PS<, etc. Kassera förpackningsmaterialen i härför avsedda behållare på kommunens sopstationer.

Varning Gör på följande sätt för att kassera diskmaskinen:
- Koppla loss maskinen från eluttaget.
- Klipp av nätkabeln och stickkontakten och kassera dem.

Installation

⚠ Varning Se till att diskmaskinen inte är ansluten till eluttaget under installationen.

Placera produkten intill en vattenkran och ett vattenavlopp.

Installera produkten under en köksbänk eller en bänkskiva.

Se till att urtagets mått följer de angivna måtten.

Några ytterligare öppningar för ventilation av diskmaskinen krävs inte. Det enda som behövs är öppningar för tilloppsslangen, tömningsslangen och nätkabeln. Kontrollera att vattenslangarna inte är snodda eller klämda.

Justera produktens höjd

Gör på följande sätt för att justera produktens höjd:

1. Lossa eller dra åt de två främre fötterna.
2. Lossa och avlägsna den justerbara sockeln.
3. Justera den bakre foten. Vrid skruven som sitter mitt på frontplåten åt vänster eller åt höger.

Kontrollera att produkten står i våg och att luckan stänger och tätar ordentligt. När produkten står i våg fastnar inte luckan i skåpsidorna. Om luckan inte stänger ordentligt, lossa eller dra åt de justerbara fötterna tills produkten står i våg.

- Kassera lucklåset. Detta gör att barn inte kan bli innestängda i maskinen med risk för deras liv.

Justera sockelns höjd till 40 mm: Använd hål nummer 2 och dra åt sockeln med skruvarna.

Justera sockelns höjd mellan 40 och 60 mm: Använd hål nummer 3 och dra åt sockeln med skruvarna.

Självhäftande ångskyddsremsa

Fäst ångskyddet längs hela bänkskivans framkant.

Förankring vid angränsande enheter

Varning För att undvika skador på person eller egendom, förankra diskmaskinen vid bänkskivans undersida eller vid angränsande köksskåp med hjälp av medföljande vinkeljärn.

1. Sätt medföljande vinkeljärn i spåren ovanpå diskmaskinen.
2. Fixera diskmaskinen i läge (uppåt eller i sidled) med medföljande skruvar. Dra åt skruvarna ordentligt.

Anslutning av vatten

Tilloppsslang

Anslut diskmaskinen till antingen varmvatten (max. 60 °C) eller kallvatten.

Anslut till varmvatten för att minska energiförbrukningen om varmvattnet kommer från alternativa energikällor som är mer miljövänliga, t.ex. bergvärme, fjärrvärme eller vindkraft.

Anslut tilloppsslangen till en kran med en extern gånga på 3/4 tum.

! Försiktighet Använd inte anslutningsslangar från en gammal maskin.

Vattentrycket måste vara inom de gränser som anges i "Tekniska data". Information om det genomsnittliga vattentrycket där du bor kan erhållas från det lokala Vattenverket.

Kontrollera att tilloppsslangen inte är snodd eller klämd. Vänd tilloppsslangen åt vänster eller höger för att passa installationen. Aptera och dra åt låsmuttern korrekt för att undvika vattenläckage.

! Försiktighet Anslut inte diskmaskinen till nya rörledningar eller ledningar som inte har använts på länge. Låt vattnet rinna några minuter innan du ansluter tilloppsslangen.

Tömningsslang

Anslut tömningsslangen till diskhons avloppsmuff.

3

4

Den invändiga diametern får inte vara mindre än slangens diameter.

Om du ansluter tömningsslangen till en tapp på ett vattenlås under en diskho är det viktigt att du avlägsnar plastmembranet (A). Om membranet inte avlägsnas kan matpartiklar ansamlas och täppa igen tömningsslangens förbinding.

! Försiktighet Kontrollera att

vattenanslutningarna är helt täta för att undvika vattenläckage.

Elektrisk anslutning

Varning Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder har följts.

Jorda diskmaskinen enligt gällande säkerhetsbestämmelser.

Kontrollera att spänningen och strömstyrkan i ditt hem överensstämmer med de märkdata som anges på diskmaskinens typskylt.

Anslut alltid maskinen till ett korrekt installerat, stötsäkert och jordat eluttag.

Använd inte grenuttag, adaptrar eller

förlängningskablar. Risk för brand föreligger.

Byt inte ut nätkabeln på egen hand. Kontakta vår lokala serviceavdelning.

Se till att stickkontakten är åtkomlig när diskmaskinen har installerats.

Dra inte i nätkabeln för att koppla loss diskmaskinen från eluttaget - ta tag i stickkontakten.

www.electrolux.com
