BRUKSANVISNING RW5600 ROSENLEW

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

ALLMÄN SÄKERHET

- Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:

• bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer,

• av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer.

• Ändra inte produktens specifikationer.

• Driftvattentrycket (lägsta och högsta) måste vara mellan 0.5 (0.05) / 8 (0.8) bar (Mpa)
• Följ det maximala antalet 9 kuvert.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade service eller personer med motsvarande utbildning, för att undvika fara.
• Lägg knivar och bestick med vassa kanter i bestickkorgen med spetsarna neråt eller i horisontellt läge.
• Lämna inte produktens lucka öppen utan att övervaka så att ingen faller över den.
• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Spruta inte vatten eller ånga för att rengöra produkten.
• Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slanguppsättningar får inte återanvändas.

SÄKERHET FÖR BARN OCH HANDIKAPPADE

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och

kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.

• Låt inte barn leka med produkten.
• Håll allt tvättmedel utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

SÄKERHETSFÖRESKRIFTER

INSTALLATION

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C.
• Följ de installationsinstruktioner som följer med produkten.
• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.

ELEKTRISK ANSLUTNING

WARNING! Risk för brand och elektriska stötar.

• Produkten måste vara jordad.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Denna produkt uppfyller kraven enligt EU:s direktiv.
• Endast för Storbritannien och Irland. Produkten har en 13 A stickkontakt. Om säkringen i stickkontakten måste bytas ut ska en 13 A ASTA (BS 1362) säkring användas.

ANSLUTNING AV VATTEN

• Kontrollera så att du inte skadar vattenslangarna.
• Innan du ansluter produkten till nya rör eller till rör som inte har använts på länge låter du vattnet rinna tills det är rent.
• Den första gången du använder produkten ska du kontrollera att inget läckage förekommer.
• Vatteninloppsslangen har en extern genomskinlig hylsa. Om slangen är skadad blir vattnet i slangen mörkt.
• Koppla omedelbart loss maskinen från eluttaget om tilloppsslangen är skadad. Kontakta auktoriserad service för att byta ut tilloppsslangen.

ANVÄND

• Sitt eller stå inte på luckan när den är öppen.
• Maskindiskmedel är farligt. Följ säkerhetsanvisningarna på tvättmedelspaket.
• Drick och lek inte med vattnet i produkten.
• Ta inte ur disken ur produkten förrän diskprogrammet är klart. Det kan finnas diskmedel på tallrikarna.
• Produkten kan utsöndra het vattenånga om du öppnar dörren medan ett program är igång.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.

SERVICE

• Kontakta auktoriserad service för att reparera apparaten. Vi rekomenderar att du endast använder originaldelar som reservdelar.
• När du kontaktar auktoriserad service ska du ha följande information som finns på märkskylten till hands.

Modell:

PNC (produktnr.):

Serienummer:

AVFALLSHANTERING

WARNING! Risk för kvävning eller skador.

- Koppla loss produkten från eluttaget.

- Klipp av strömkabeln och kassera den.

- Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

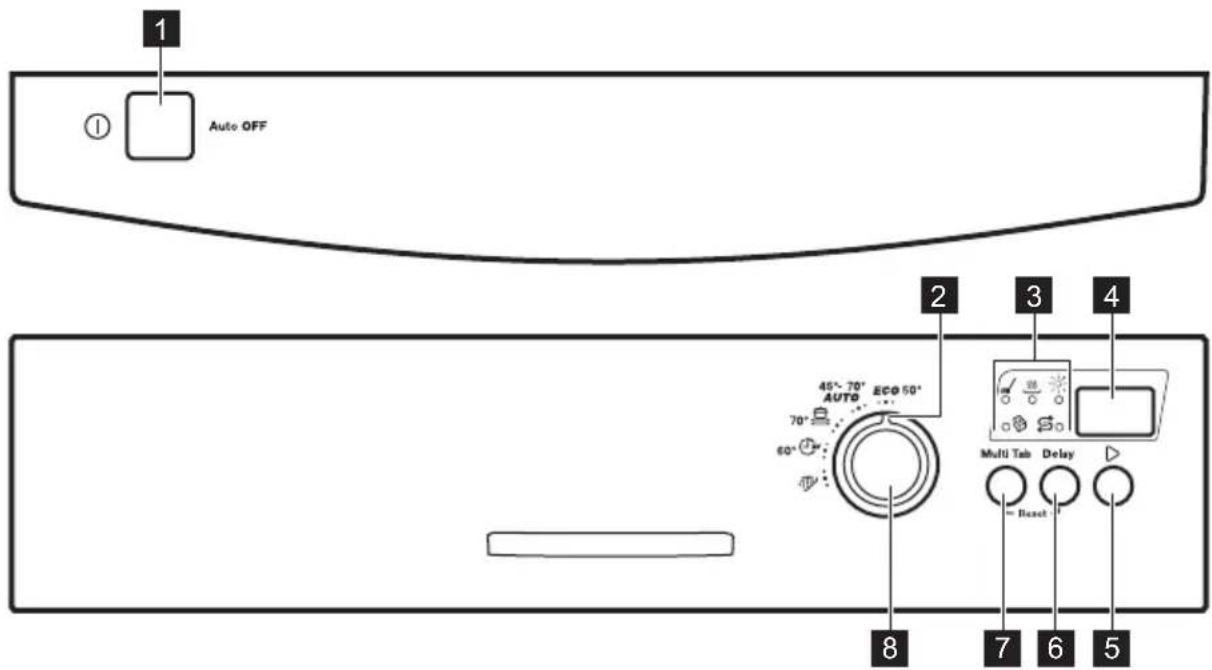

LÄTT START

1 Strömbrytare
2 Programmarkör
3 Kontrollampor
4 Display
5 Start-knapp

6 Delay-knappen
7 Multi Tab-knappen
8 Programväljare

PROGRAM

Program-	Smutsgrad Typ av dis-kmängd	Programfaser	Förbrukningsvärden1)
			Varaktighet (min.)	Energi (kWh)	Vatten-(l)
ECO2) AUTO^3)	Normalt smutsad disk Porslin och bestickAlla Porslin, be-stick, kas-truller och pannor	▪ Förtvätt▪ Disk 50 °C▪ Sköljning▪ Torkning▪ Förtvätt▪ Disk från 45 °C till 70 °C▪ Sköljning▪ Torkning	195 0.8940 - 140 0.5 - 1.2 6 - 11	9.5
[IMAGE]	Hårt smut-sad disk Porslin, be-stick, kas-truller och pannor	▪ Förtvätt▪ Disk 70 °C▪ Sköljning▪ Torkning	130 - 150	1.0 - 1.2 11	- 13
[IMAGE]	Nyligen nedsmutsad Porslin och bestick	▪ Disk 60 °C eller 65°C▪ Sköljning	30 0.8 8
[IMAGE]	Alla▪ Förtvätt	14 0.1 4

1) Vattnets tryck och temperatur, spänningsvariationer, mängden disk och tillvalsfunktioner kan ändra värdena.
2) Med det här programmet får du mest effektiv vatten- och energiförbrukning för porslin och bestick med normal nedsmutsning. (Det här är standardprogrammet för testinstitut.)
3) Produkten känner av smutsgraden och mängden föremål i korgarna. Den anpassar automatiskt temperaturen, mängden vatten, energiförbrukningen och programtiden.
4) Med det här programmet kan du diska föremål som smutsats ned nyligen. Det ger goda diskresultat på kort tid.
5) Använd programmet för att snabbt skölja disken. Det hindrar att matrester fastnar på disken och att dålig lukt kommer ut ur produkten. Använd inte diskmedel för det här programmet.

INFORMATION TILL PROVANSTALTER

Skicka ett e-postmeddelande för all nödvändig information om prestandatest:

[e-mail]

Anteckna produktnumret (PNC) som står på typskylten.

INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

1. Kontrollera att den inställda nivån på vattenavhärdare överensstämmer med den hårdhet vattnet har där du bor. Om inte, justera vattenavhärdarens nivå. Kontakta det lokala Vattenverket för att få information om vattnets hårdhet där du bor.

2. Fyll på specialsalt för diskmaskin i saltbehållaren.

3. Fyll på spolglans för diskmaskin i spolglansfacket.

4. Öppna vattenkranen.
5. Starta ett program för att avlägsna alla bearbetningsrester som fortfarande kan finnas kvar i produkten. Använd inte diskmedel och fyll inte korgarna.

VATTENHÅRDHETSTABELL

Tyska värden (°dH)	Franska värden (°fH)	mmol/l Clarke-grader Vattenhårdhet
47 -50 84	90 8.4 - 9.0 58 - 63 10
43 - 46 76	83 7.6 - 8.3 53 - 57 9
37 - 42 65	75 6.5 - 7.5 46 - 52 8
29 - 36 51	64 5.1 - 6.4 36 - 45 7
23 - 28 40	50 4.0 - 5.0 28 - 35 6
19 - 22 33	39 3.3 - 3.9 23 - 27		5^1)
15 - 18 26	32 2.6 - 3.2 18 - 22 4
11 - 14 19	25 1.9 - 2.5 13 - 17 3
4 - 10 7 -	18 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5			1^2)

1) Fabriksinställning
2) Använd inte salt på denna nivå.

Justera vattenavhärdaren

1. Kontrollera att produkten är i programvalsläge.

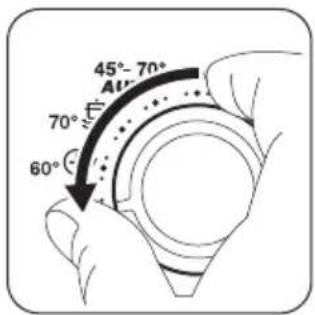

2. Vrid programvredet tills programmarkören är inriktad med

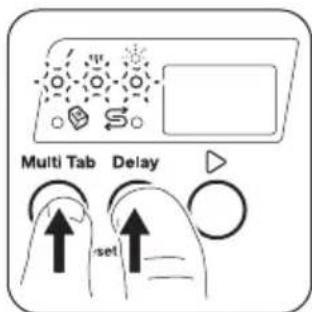

3. Håll Multi Tab och Delay intryckta samtidigt tills kontrollamporna √, √ √ och ✉ börjar blinka.
4. Tryck på Multi Tab. Kontrollamporna 🐎 och ⚙ släcks. Kontrollampan 🐎 fortsätter att blinka. Aktuell inställning för vattenavhärdaren visas på displayen, t.ex. 5 L = nivå 5.
5. Tryck på Multi tab upprepade gånger för att ändra inställning.
6. Tryck på strömbrytaren för att stänga av produkten och bekräfta inställningen.

TILLSÄTTA SALT

Häll en liter vatten i saltbehållaren före första användningstillfället.

Vatten och avhärdningssalt kan rinna ut ur saltbehållaren när du fyller på den. Risk för korrosion föreligger.

För att förebygga det ska du starta ett program när du har fyllt på saltbehållaren.

TILLSÄTTA SKÖLJMEDEL

Genom att använda sköljmedel kan disken torkas utan att det blir ränder eller fläckar. Det släpps automatiskt ut under den heta sköljfasen.

DAGLIG ANVÄNDNING

1. Öppna vattenkranen.

2. Ställ in och starta rätt program för typen av disk och smutsgrad.

Kontrollera att produkten är i programvalsläge.

- Om saltbehållarens kontrollampa är på, fyll på saltbehållaren.

1. Ladda korgarna.

2. Tillsätt diskmedlet. Om du använder multitabletter, aktivera Multi Tab-funktionen.

3. Starta programmet.

TILLSÄTTA DISKMEDEL

Om diskprogrammet har en fördiskfas, lägg en liten mängd diskmedel i diskmedelsfacketB.

TILLSÄTTA MULTITABLETTER

Funktionen sänker energiförbrukningen genom att automatiskt inaktivera produkten när den inte är igång.

Funktionen sätter igång:

• 5 minuter efter att programmet är klart.
• Efter 5 minuter om programmet inte har startat.

PROGRAMVALSLÄGE

Produkten är i programvalsläge när programlängden blinkar på displayen. Om kontrollpanelen inte visar detta tillstånd trycker du på Reset.

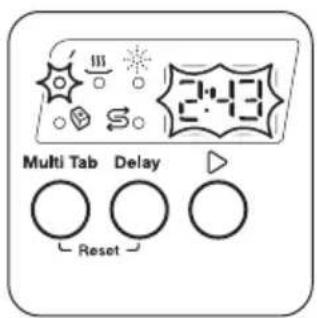

ÄTERSTÄLLNING

Med Reset kan du avbryta programmet som är igång eller den fördröjda starten. Produkten går tillbaka till programvalsläget.

STARTA ETT PROGRAM

Programmet startar och kontrollampan för den pågående fasen lyser. Programlängden minskar i steg om 1 minut.

FUNKTION MULTI TAB

Aktivera eller inaktivera Multi Tab-funktionen innan du startar programmet. Aktivera endast Multi Tabfunktionen när du använder kombinerade disktabletter. Denna funktion avaktiverar doseringen av spolglans och salt. Motsvarande kontrollampor är släckta. Programtiden kan öka.

Denna funktion gäller inte för

FUNKTION DELAY

1. Tryck på Delay flera gånger tills önskad fördröjd start visas på displayen.

2. Tryck på Start. Nedräkningen minskar i steg om 1 timme.

När nedräkningen är klar startar programmet och diskfasindikatorn tänds.

ÖPPNA LUCKAN MEDAN PRODUKTEN ÄR IGÅNG

Om luckan öppnas medan ett program pågår, stannar produkten. När luckan stängs, fortsätter produkten från den punkt där den avbröts.

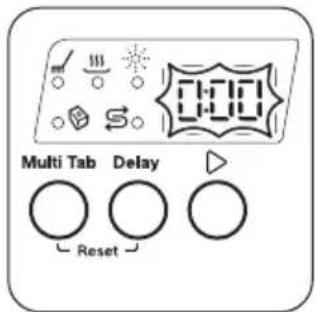

NÄR PROGRAMMET ÄR KLART

Tryck på strömbrytaren för att stänga av produkten. Om du inte trycker på strömbrytaren avaktiverar Auto OFF-funktionen automatiskt produkten några minuter efter programmet är klart.

RÅD OCH TIPS

ALLMÄN

Följ tipsen nedan för optimal rengöring och torkning vid daglig användning och även för att skydda miljön.

• Ta bort större matrester från tallrikarna och kasta dem i avfallspåsen.
• Skölj inte tallrikarna för hand i förväg. Välj hellre fördiskprogrammet (i förekommande fall) vid behov eller ett program med fördiskfas.
• Använd alltid hela utrymmet i korgarna.
• Vid fyllning av produkten måste du se till att tallrikarna nås helt av vattnet som släpps från spolarmens munstycken. Se till att föremål inte vidrör eller täcker över varandra.
• Du kan använda maskindiskmedel, spolglans och salt separat eller så kan du använda multitabletter (t.ex. "3 i 1", "4 i 1", "Allt i 1"). Följ anvisningarna som står på förpackningen. Multitabletter passar vanligen i områden med vattenhårdhet upp till 21 °dH I områden som överskrider den här gränsen måste även spolglans och salt användas. Om du använder multitabletter kan du välja Multitab-funktionen (i förekommande fall). Den här funktionen ökar rengörings- och torkningsprestanda om multitabletter används.
• Välj program för typen av disk och smutsgrad. Med ECO-programmet får du den effektivaste användningen av vatten och energikonsumtion för normalt smutsad porslin och bestick.

VATTENAVHÄRDARE

Vattenavhärdaren tar bort mineraler från vattentillförseln, vilket skulle ha en skadlig effekt på diskresultatet och produkten.

Ju mer mineraler vattnet innehåller, desto hårdare är vattnet. Vattenhårdhet mäts i ekvivalenta mått.

Vattenavhärdaren ska justeras efter vattnets hårdhet där du bor. Information om hur hårt vattnet är i området där du bor kan du få från det lokala Vattenverket Det är viktigt att ställa in rätt vattenavhärdarnivå för att få bra diskresultat.

ANVÄNDA SALT, SPOLGLANS OCH DISKMEDEL

• Använd endast salt, spolglans och diskmedel för diskmaskin. Andra sorters produkter kan skada produkten.
• Diskmedelstabletter löses inte upp helt vid korta program. För att undvika diskmedelsrester på porslinet rekommenderar vi att du använder tabletter för långa program.
• Använd inte mer än korrekt mängd diskmedel. Se tillverkarens anvisningar på diskmedelsförpackningen.

VAD DU SKA GÖRA OM DU VILL SLUTA ANVÄNDA MULTITABLETTER

Innan du börjar använda separat diskmedel, salt och sköljmedel ska du göra följande.

1. Ställa in vattenavhärdarens högsta nivå.
2. Kontrollera att salt- och spolglansbehållarna är fulla.
3. Starta det kortaste programmet med en sköljfas. Använd inte diskmedel och ladda inte korgarna.
4. När diskprogrammet är klart justerar du vattenavhärdaren efter vattenhärdheten där du bor.
5. Justera den utsläppta mängden spolglans.

LADDA KORGARNA

• Använd bara produkten för att diska föremål som är diskmaskinsäkra.
• Ställ inte föremål av trä, horn, aluminium, tenn eller koppar i produkten.

• Placera inte föremål i produkten som kan absorbera vatten (svampar, disktrasor).

• Ta bort alla matrester från disken.

• Blötlägg inbrända matrester på disken.
• Placera ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen nedåt.
• Se till att bestick och diskgods inte fastnar i varandra. Blanda skedar med andra sorters bestick.
• Se till att glas inte vidrör andra glas.
• Lägg små föremål i bestickkorgen.
• Lägg lätta föremål i den övre korgen. Se till att föremålen inte rör sig.
• Kontrollera att spolarmen kan röra sig fritt innan ett program startas.

INNAN ETT PROGRAM STARTAS

Kontrollera att:

• Filtren är rena och rätt isatta.
• Saltbehållarens lock sitter tätt.

SKÖTSEL OCH RENGÖRING

VARNING! Stäng av produkten och koppla bort den från eluttaget före underhåll.

• Spolarmarna inte är igensatta.
• Det finns disksalt och spolglans (såvida du inte använder kombinerade diskmedelstabletter).
• Diskgodset är rätt placerat i korgarna.
• Programmet är lämpligt för diskgodset och smutsgraden.
• Rätt mängd diskmedel används.

TÖM KORGARNA

1. Låt porslinet kallna innan det plockas ut ur maskinen. Varm disk kan lätt skadas.
2. Plocka först ut diskgods från den nedre korgen, sedan från den övre.

Vid slutet av programmet kan vatten fortfarande finnas kvar på produktens sidor och lucka.

Smutsiga filter och igensatta spolarmar försämrar diskresultaten. Kontrollera regelbundet och rengör dem vid behov.

RENGÖRA FILTREN

• Kontrollera så att det inte finns några matrester eller smuts kvar i eller runt kanten på sumpen.
• Sätt tillbaka det platta filtret (C). Kontrollera att det är rätt placerat under de två skenorna.
• Sätt ihop filtren (A) och (B).
• Sätt tillbaka filtret (A) i det platta filtret (C). Vrid medurs tills det låses på plats.

En felaktig placering av filtren kan orsaka dåliga diskresultat och skada produkten

RENGÖRING AV SPOLARMAR

Ta inte bort spolarmarna. Om hålen i spolarmarna blir igensatta, ta bort smuts med ett vasst föremål.

UTVÄNDIG RENGÖRING

• Rengör produkten med en fuktig, mjuk trasa.
• Använd bara neutrala rengöringsmedel.
• Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel.

FELSÖKNING

Om produkten inte startar eller stannar under diskning. Innan du kontaktar auktoriserad service, kontrollera om du kan lösa problemet på egen hand med hjälp av informationen i tabellen.

INVÄNDIG RENGÖRING

• Rengör produkten noga, samt luckans gummipackning, med en mjuk fuktad duk.
• Om du använder programmen med kort varaktighet ofta kan dessa lämna fettrester och kalkavlagringar i produkten. För att förhindra detta rekommenderar vi att man kör ett program med lång varaktighet minst två gånger i månaden.

Vid vissa fel visas en larmkod på displayen.

Problem och larmkod Möjlig lösning
Du kan inte aktivera produkten.	Se till att stickkontakten sitter ordentligt i eluttaget.Kontrollera att det inte finns en skadad säkring i säkringsdosan.
Programmet startar inte. • Se till	att produktens dörr är stängd.Tryck på Start.Om fördröjd start är inställd avbryter du inställningen eller vän-tar tills nedräkningen är slut.Produkten har startat laddningsproceduren av hartset i vatten- navhärdaren. Procedurens varaktighet är ca 5 minuter.
Produkten inte fylls med vatten.Displayen visar,10	Kontrollera att vattenkranen är öppen.Kontrollera att trycket i vattentillförseln inte är för lågt. Kontakta kommunen för denna information.Kontrollera att vattenkranen inte är igensatt.Kontrollera att filtret i tilloppsslangen inte är igensatt.Kontrollera att tilloppsslangen inte är böjd eller vriden.
Produkten tömmer inte ut vatt-net.Displayen visar,20	Kontrollera att avloppsmuffen inte är igensatt.Kontrollera att tömningsslangen inte är böjd eller vriden.
Översvämningsskyddet är akti-verat.Displayen visar,30	Stäng vattenkranen och kontakta auktoriserad service.

När du har kontrollerat produkten, stäng av och sätt på produkten. Kontakta auktoriserad service om problemet uppstår igen.

För larmkoder som inte beskrivits i tabellen, kontakta auktoriserad service.

DISKRESULTAT OCH TORKNING ÄR INTE TILLFREDSSTÄLLANDE.

Problem Möjlig lösning
Det finns vitaktiga streck och fläckar, eller blåaktiga beläggnin-gar på glas och diskgods.	Den utsläppta mängden spolglans är för stor. Ställ in spol-glansfacket på en lägre nivå.För mycket diskmedel har använts.
Det finns fläckar och torkade vattendroppar på glas och dis-kgods.	Den utsläppta mängden spolglans är inte tillräcklig. Ställ in spolglansfacket på en högre nivå.Spolglansets kvalitet kan också vara en orsak.
Disken är våt. Programmet har ingen torkfas eller har en torkfas med låg temperatur.Spolglansfacket är tomt.Spolglansets kvalitet kan också vara en orsak.Kvaliteten hos multitabletterna kan vara orsaken. Prova ett annat märke eller aktivera spolglansfacket och använd spolglans tillsammans med multitabletterna.

Se "Råd och tips" för andra möjliga orsaker.

AKTIVERA SPOLGLANS MED FUNKTIONEN MULTI TAB AKTIVERAD

1. Kontrollera att produkten är i programvalsläge.

2. Vrid programvredet tills programmarkören är inriktad med

1. Håll Multi Tab och Delay intryckta samtidigt tills kontrollamporna, och börjar blinka.

2. Tryck på Delay. Kontrollamporna och släcks. Kontrollampan fortsätter att blinka. Displayen visar aktuell inställning för spolglansfacket.

- 0d = spolglansfacket inaktiverat .

- = spolglansfacket aktiverat.

1. Tryck på Delay igen för att ändra inställningen.
2. Tryck på strömbrytaren för att stänga av produkten och bekräfta inställningen.

TEKNISK INFORMATION

Mått Bredd / Höjd / Djup (mm) 4	46/818-878/590
Elektrisk anslutning1)	Spänning (V) 220-240
	Frekvens (Hz) 50
Vattentryck Min./max. bar (MPa)	0.5 (0.05) / 8 (0.8)
Vattentillförsel	Kallt eller varmt vatten2)	max. 60 °C
Kapacitet Kuvert 9
Strömförbrukning Standby-läge (W)	0.99
Strömförbrukning Av-läge (W)	0.10

1) Se typskylten för andra värden.
2) Om varmvattnet kommer från en alternativ energikälla (t.ex. solpaneler eller vindkraft) kan du använda en varmvattensanslutning för att minska energiförbrukningen.

TYPSKYLT

INFORMATION TILL PROVANSTALTER

Skicka ett e-postmeddelande för all nödvändig information om prestandatest: [e-mail]

Anteckna produktnumret (PNC) som står på typskylten.

MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
