BRUKSANVISNING RW5531X ROSENLEW

Säkerhetsinformation ____ 19
Kontrollpanel 20
Diskprogram ____ 22
Innan maskinen används första gången ____ 23
Att ställa in vattenavhärdaren ____ 23
Användning av avhärdningssalt ____ 24
Användning av sköljmedel 25
Att ladda bestick och porslin ____ 25
Användning av diskmedel 27

Multitab funktion 27
Att välja och starta ett diskprogram ____ 28
Underhåll och rengöring ____ 29
Om maskinen inte fungerar ____ 30
Tekniska data 32
Miljöskydd 32
Installation 33
Anslutning av vatten ____ 34
Elektrisk anslutning ____ 34

Med reservation för ändringar

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda diskmaskinen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning innan du installerar och använder diskmaskinen. Förvara bruksanvisningen nära till hands och se till att den också medföljer diskmaskinen om du flyttar eller säljer den. Alla användare måste ha fullgod kännedom om användningen av diskmaskinen och dess säkerhetsfunktioner.

Korrekt användning

• Denna diskmaskin är endast avsedd för användning i hemmet.
• Använd diskmaskinen endast till att rengöra husgeråd som är lämpliga för diskmaskiner.
• Häll inte lösningsmedel i diskmaskinen. Explosionsrisk föreligger.
• Placera knivar och andra vassa föremål i bestickskorgen med spetsarna vända nedåt. Lägg dem annars ned i den övre korgen..
• Använd endast produkter (diskmedel, salt och sköljmedel) som är avsedda för diskmaskiner.
• Het ånga kan strömma ut om du öppnar luckan när maskinen är i drift. Risk för brännskador föreligger.
• Plocka inte ut disk ur diskmaskinen förrän diskprogrammet är klart.
• När diskprogrammet är klart, stäng av diskmaskinen och stäng vattenkranen.

• Service på denna diskmaskin får endast utföras av en auktoriserad servicetekniker. Använd endast originaldelar vid reparationer och utbyten.

• Försök inte att utföra reparationer på egen hand, detta för att undvika personskador ch skador på diskmaskinen. Kontakta alltid vår lokala serviceavdelning.

• Personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, får inte använda maskinen. De måste ges vägledning och instruktioner om maskinens användning av en person som ansvarar för deras säkerhet.
• Följ säkerhetsanvisningarna från tillverkaren av diskmedlet för att undvika brännskador i ögon, mun och hals.
• Drick inte vattnet som diskmaskinen använder. Rester från diskmedlet kan finnas kvar i maskinen.
• Stäng alltid luckan när diskmaskinen inte skall användas, detta för att undvika personskador och för att ingen skall snubbla på den öppna luckan.
• Sitt eller stå inte på luckan när den är öppen.

Allmän säkerhet

Barnsäkerhet

• Endast vuxna personer får använda denna diskmaskin. Barn måste övervakas så att de inte leker med maskinen.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning föreligger.
• Förvara alla diskmedel på en säker plats. Låt inte barn ta i diskmedlen.
• Håll barn borta från diskmaskinen när luckan är öppen.

Installation

• Kontrollera att diskmaskinen inte har skadats under transporten. Nätanslut inte maskinen om den är skadad. Kontakta din återförsäljare vid behov.
• Avlägsna allt förpackningsmaterial innan diskmaskinen används första gången.
• Den elektriska installationen måste utföras av en kvalificerad och kompetent person.
• Alla rörläggningsarbeten måste utföras av en kvali- ficerad och kompetent person.
• Modifiera inte denna produkt och ändra inte dess specifikationer. Risk för personskador och skador på maskinen föreligger.

- Använd inte diskmaskinen om:

– nätkabeln eller vattenslangarna är skadade,
- maskinens kontrollpanel, övre panel eller sockel är skadad så att det går att komma åt maskinens insida.

Kontakta vår lokala serviceavdelning.

- Borra inte i diskmaskinens sidor. Maskinens hydrauliska och elektriska komponenter kan skadas av detta.

Varning Följ noga instruktionerna för anslutning av elektricitet och vatten.

Kontrollpanel

1 Strömbrytare På/Av
2 Programvalsknappar
3 Knapp för Födröjd start
4 Kontrollampor
5 Digital display
6 Funktionsknappar

Kontrollampor
Program pågår Kontrollampan tänds när du väljer ett diskprogram.
Multitabfunktion Kontrollampan visar om Multitabfunktionen är aktive-rad eller inaktiverad. Se avsnittet "Multitabfunktion".
Salt 1)S	Kontrollampan tänds när saltbehållaren behöver fyllas på. Se avsnittet "Användning av disksalt".När du har fyllt på saltbehållaren kan kontrollampan fortsätta att lysa i några timmar. Detta har dock inte någon negativ effekt på diskmaskinens funktion.
Sköljmedel 1)※	Kontrollampan tänds när sköljmedel behöver fyllas på.Se avsnittet "Användning av sköljmedel".

1) När saltbehållaren och/eller sköljmedelsfacket blir tomma tänds inte motsvarande kontrollampa medan ett diskprogram pågår.

Knapp för Födröjd start

Använd denna knapp för att fördröja starten av ett diskprogram med mellan 1 och 19 timmar. Se avsnittet "Ställa in och starta ett diskprogram".

Digital display

Displayen visar:

• Vattenavhärdarens inställda nivå.
- Återstående tid tills programmet är klart.
- Aktivering / inaktivering av sköljmedelsdoseringen (endast med aktiverad Multitabfunktion).
- När diskprogrammet är klart. Displayen visar en nolla.
- Antalet timmar vid Födröjd start.
• Felkoder.

Funktionsknappar

Använd funktionsknapparna för att göra följande:

• Ställa in vattenavhärdaren. Se avsnittet "Inställning av vattenavhärdaren".

• Avbryta ett pågående diskprogram eller fördröjd start. Se avsnittet "Ställa in och starta ett diskprogram".

• Aktivera / inaktivera Multitabfunktionen. Se avsnittet "Multitabfunktion".

• Aktivera / inaktivera sköljmedelsdoseringen när Multitabfunktionen är aktiverad. Se avsnittet "Multitabfunktion".

Inställningsläge

När du trycker på strömbrytaren och alla programlampor tänds är diskmaskinen i inställningsläge.

Maskinen måste vara i inställningsläge för att du skall kunna göra följande:

– Ställa in ett diskprogram.
– Ställa in vattenavhärdarens nivå.
– Aktivera / inaktivera sköljmedelsdoseringen.
När du trycker på strömbrytaren och endast en programlampa tänds, avbryt programmet för att återgå till inställningsläge. Se avsnittet "Ställa in och starta ett diskprogram".

Programöversikt

Program Smutsgrad Typ av disk		Programbeskrivning
	Hårt smutsad disk	Porslin, bestick,kastruller och pannor	FördiskHuvuddisk upp till 70 °C2 mellanliggande sköljningarAvslutande sköljningTorkning
	Valfri Porslin, bestick,	kastruller och pannor	FördiskHuvuddisk upp till 45 eller 70 °C1 eller 2 mellanliggande sköljningarAvslutande sköljningTorkning
	Normalt eller lätt smutsad disk	Porslin och bestick Huvuddisk upp till 60 °CAvslutande sköljning
	Normalt smuts-ad disk	Porslin och bestick FördiskHuvuddisk upp till 50 °C1 mellanliggande sköljningAvslutande sköljningTorkning
	Valfri Delvis fylld maskin(disk som skall dis-kas senare under da-gen).		1 sköljning i kallvatten (som förhindrar att ma-trester torkar in).För detta program behövs inget diskmedel.

1) Under automatiska diskprogram bestäms diskens smutsgrad av hur grumligt vattnet är. Programmets varaktighet och förbrukningsvärden kan variera. Detta beror på om diskmaskinen är fullt eller delvis laddad och på diskens smutsgrad. Maskinen justerar automatiskt vattnets temperatur under huvuddisken.
2) Detta är det perfekta, dagliga programmet när diskmaskinen endast är delvis laddad. Det är idealiskt för en familj på 4 personer som endast vill ladda porslin och bestick efter frukost och middag.
3) Testprogram för provningsanstalter. Se medföljande separata folder för information om testdata.

Förbrukningsvärden

Program	Programtid (minuter) 1)	Energiförbrukning (kWh)	Vatten (liter)
	- 1,6-1,8 22-24
	- 1,1-1,8 12-23
[SAD6]	- 0,9 9
	- 1,0-1,1 13-15
[OK38]	- 0,1 4

1) Den digitala displayen visar programmets varaktighet.

Förbrukningsvärdena kan variera beroende på vattnets tryck och temperatur, variationer i nätspänningen och diskmängden.

Innan maskinen används första gången

Se följande instruktioner för varje steg av proceduren:

1. Kontrollera att vattenavhärdarens nivå är korrekt inställd för den hårdhet vattnet har där du bor. Justera vattenavhärdaren vid behov.
2. Fyll på disksalt i saltbehållaren.
3. Fyll på sköljmedel i sköljmedelsfacket.

4. Ladda diskmaskinen med bestick, porslin och övrig disk.

5. Ställ in lämpligt diskprogram för typen av disk och smutsgraden.

6. Fyll på diskmedelsfacket med korrekt mängd diskmedel.
7. Starta diskprogrammet.

Om du tänker använda kombinerade disktabletter ("3 i 1", "4 i 1", "5 i 1", etc.), se avsnittet "Multi-tabfunktion".

Att ställa in vattenavhärdaren

Vattenavhärdaren avlägsnar mineraler och salter från det inkommande vattnet. Mineraler och salter kan ha en negativ effekt på maskinens funktion.

Vattnets hårdhet mäts enligt ekvivalenta skalor:

• Tyska grader (dH°).

• Franska grader (°TH).

• mmol/l (millimol per liter - en internationell enhet för vattnets hårdhetsgrad).

• Clarke.
  Ställ in vattenavhärdaren på den hårdhet vattnet har där du bor. Hör efter hos Vattenverket om du är osäker.

Vattenhårdhet Inställning av vattnets hårdhet
°dH	°TH	mmol/l	Clarke	manuellt	elektroniskt
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Salt behöver inte användas.

Du måste ställa in vattenavhärdaren manuellt eller elektroniskt.

Manuell inställning

Diskmaskinen är fabriksinställd på nivå 2.

Ställ in vredet på läge 1 eller 2.

Elektronisk inställning

i Vattenavhärdaren är fabriksinställd på nivå 5.

1. Sätt på diskmaskinen.

Användning av avhärdningssalt

! Försiktighet Använd bara specialsalt för diskmaskiner. Salt som inte är lämpligt för diskmaskiner skadar avhärdaren.

Fyll saltbehållaren med 1 liter vatten (bara första gången).

1. Kontrollera att maskinen är i inställningsläge.
2. Håll funktionsknapparna B och C intryckta tills kontrollamporna för funktionsknapparna A, B och C börjar att blinka.
3. Släpp funktionsknapparna B och C.
4. Tryck på funktionsknapp A.

– Kontrollamporna för funktionsknapparna B och C slocknar.
- Kontrollampan för funktionsknapp A fortsätter att blinka.
- Den digitala displayen visar den aktuella nivån. Exempel: Displayen visar S = nivå 5.

1. Tryck en gång på funktionsknapp A för att öka vattenavhärdarens nivå ett steg.
2. Tryck på strömbrytaren för att spara inställningen.

Det är normalt att vatten rinner över från saltbehållaren när den fylls med salt.
Kontrollera att inga saltkorn finns utanför saltbehållaren. Salt som ligger kvar en stund på behållaren faller ner i behållaren. Vi rekommenderar att direkt starta ett diskprogram efter att saltbehållaren har fyllts på. Detta förhindrar rostbildning på grund av utspillt salt.

När du ställer in vattenhärdheten elektroniskt på nivå 1 lyser inte saltindikeringen.

Användning av sköljmedel

Försiktighet Använd endast sköljmedel som är avsedda för diskmaskiner.

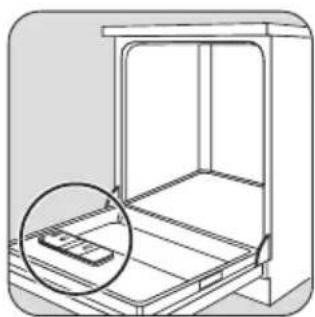

Gör så här för att fylla på sköljmedelsfacket:

Att ladda bestick och porslin

Råd och tips

! Försiktighet Använd diskmaskinen endast för husgeråd som är lämpliga för diskmaskiner.

Använd inte diskmaskinen för att rengöra föremål som kan absorbera vatten (t.ex. svampar eller trasor).

- Gör på följande sätt innan du laddar bestick och porslin:

- Avlägsna alla matrester och andra smutspartiklar.

– Mjuka upp rester av inbränd mat i pannor.

- Gör på följande sätt när du laddar bestick och porslin:

– Ladda ihåliga föremål (t.ex. koppar, glas och pannor) med öppningarna vända nedåt.

– Se till att vatten inte kan samlas i glas eller andra föremål med djup bas.

! Försiktighet Fyll inte på sköljmedelsfacket med andra produkter (t.ex. rengöringsmedel eller flytande diskmedel). Diskmaskinen kan skadas.

Justera doseringen av sköljmedel

Doseringen av sköljmedel är fabriksinställd på läge 3.

För att öka eller minska doseringen, se "Vad gör jag om...".

– Se till att bestick och porslin inte ligger inuti andra föremål.
– Se till att bestick och porslin inte täcker andra föremål.
– Se till att glas inte vidrör andra glas.
– Placera små föremål i bestickskorgen.

- Plastföremål och teflonbehandlade pannor kan hålla kvar vattendroppar. Plastföremål torkar inte lika bra som porslin och stålföremål.

- Placera lätta föremål i överkorgen. Se till att före-målen inte kan röra sig.

! Försiktighet Kontrollera att spolarmarna kan rotera fritt innan du startar ett diskprogram.

Varning Stäng alltid luckan när du är klar med att ladda eller plocka ur disk. En öppen lucka kan vara farlig.

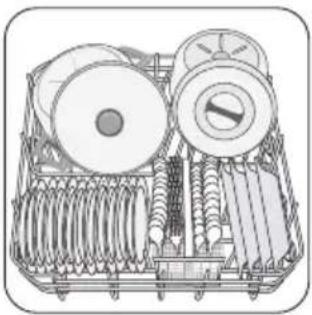

Placera serveringsfat och stora lock längs underkorgens kanter.

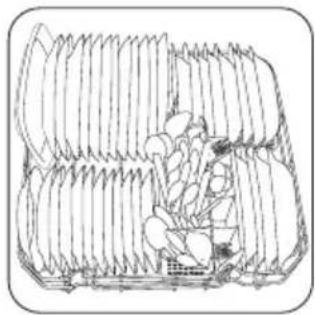

Pinnraderna i underkorgen kan fällas ned för att ge plats åt kastruller, pannor och skålar.

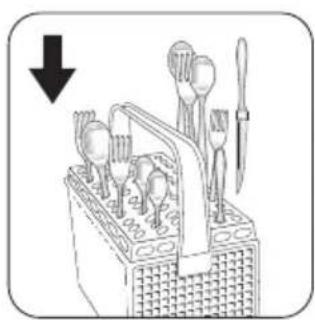

Använd besticksgallret. Om bestickens storlek inte medger användning av besticksgallret kan du ta bort detta.

Arrangera föremålen så att vattnet när alla ytor.

Fäll upp koppställen för att placera höga föremål.

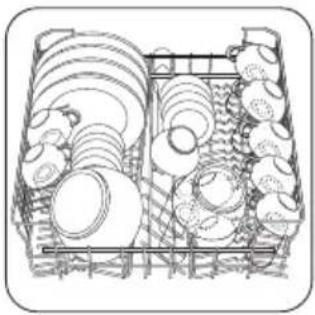

i Placera tallrikar i den bakre delen av överkorgen. Vinkla dem framåt.

Justering av överkorgens höjd

För att placera stora tallrikar i underkorgen, flytta först överkorgen till den övre positionen.

Föremålens maximala höjd i överkorgen underkorgen

Övre position 20 cm 31 cm

Undre position 24 cm 27 cm

Gör så här för att flytta överkorgen till den övre positionen:

1. Dra ut korgen så långt det går.
2. Lyft försiktigt båda sidorna uppåt tills mekanismen hakar i och korgen sitter stadigt.

Gör så här för att flytta överkorgen till den undre positionen:

1. Dra ut korgen så längt det går.
2. Lyft försiktigt båda sidorna uppåt.
3. Håll i mekanismen och låt den sakta falla tillbaka nedåt.

Försiktighet

- Lyft eller sänk inte korgen på endast ena sidan.

- Placera inte koppar i koppställen när korgen är i den övre positionen.

Användning av diskmedel

Använd endast diskmedel (pulver, flytande eller tabletter) som är lämpliga för diskmaskiner.

Läs och följ anvisningarna på förpackningen:

• Dosera enligt tillverkarens anvisningar.
• Rekommendationer för förvaring.
  Skydda miljön genom att inte använda mer än den rekommenderade mängden diskmedel.

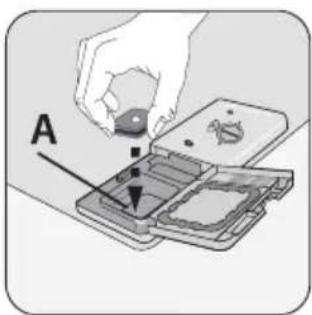

Fyll på diskmedel i disk-medelsfacket (A).

Om du tänker köra ett diskprogram med för-diskfas, håll i mer disk-medel i fördiskfacket ( B).

5

Olika märken av diskmedel löses upp olika snabbt. Vissa disktabletter uppnår inte bästa rengöringsresultat under korta diskprogram. Avänd långa diskprogram med disktabletter för att avlägsna allt diskmedel.

Multitab funktion

Multitabfunktionen är avsedd för kombinerade disktabletter.

Dessa tabletter innehåller ämnen såsom diskmedel, sköljmedel och disksalt.. Vissa typer av tabletter kan innehålla andra ämnen.

Kontrollera om dessa tabletter är lämpliga för vattnets hårdhet där du bor. Se tillverkarens anvisningar.

När du aktiverar Multitabfunktionen förblir den aktiverad tills du inaktiverar den.

Multitabfunktionen stoppar automatiskt doseringen av sköljmedel och salt. Kontrollamporna för sköljmedel och salt inaktiveras.

Programtiden kan öka när du använder Multitabfunktionen.

i Aktivera eller inaktivera Multitabfunktionen innan du startar ett diskprogram.

Du kan inte aktivera eller inaktivera Multitabfunktionen medan ett program pågår. Avbryt diskprogrammet och ställ sedan in det igen.

För att aktivera Multitabfunktionen:

- Håll de två Multitab-knapparna (funktionsknapparna D och E) intryckta. Kontrollampan för Multitabfunktionen tänds.

För att inaktivera Multitabfunktionen:

- Håll de två Multitab-knapparna (funktionsknapparna D och E) intryckta. Kontrollampan för Multitabfunktionen slocknar.

Gör så här om torkresultaten inte är tillfredsställande:

1. Fyll på sköljmedel i sköljmedelsfacket.

2. Aktivera sköljmedelsdoseringen.

3. Ställ in sköljmedelsdoseringen på läge 2.

- Du kan endast aktivera eller inaktivera sköljmedelsdoseringen när Multitabfunktionen är aktiverad,

För att aktivera / inaktivera sköljmedelsdoseringen:

1. Sätt på diskmaskinen.

2. Kontrollera att maskinen är i inställningsläge.

3. Håll funktionsknapparna B och C intryckta.

– Kontrollamporna för funktionsknapparna A, B och C börjar att blinka.

1. Släpp funktionsknapparna B och C.

2. Tryck på funktionsknapp B.

– Kontrollamporna för funktionsknapparna A och C slocknar.
– Kontrollampan för funktionsknapp B fortsätter att blinka.
– Displayen visar inställningen.

0d

Sköljmedelsfack inaktive-rat

Id

Sköljmedelsfack aktiverat

1. Tryck på funktionsknapp B en gång till.

– Displayen visar den nya inställningen.

1. Stäng av diskmaskinen för att spara inställningen.

För att åter använda vanligt diskmedel: 1. Inaktivera Multitabfunktionen.

1. Fyll på saltbehållaren och sköljmedelsfacket.

2. Ställ in vattenavhärdaren på den högsta nivån.

3. Kör ett diskprogram utan disk.

4. Ställ in vattenavhärdaren på den hårdhet vattnet har där du bor.

5. Justera doseringen av sköljmedel.

Att välja och starta ett diskprogram

Ställ in diskprogrammet med luckan på glänt. Diskprogrammet startar först när luckan stängs. Tills dess går det att ändra inställningarna.

Gör så här för att ställa in och starta ett diskprogram:

1. Sätt på diskmaskinen.
2. Kontrollera att maskinen är i inställningsläge.
3. Tryck på en av programknapparna. Se avsnittet "Programöversikt".
   – Kontrollampan för det valda programmet tänds.
4. Alla övriga programlampor slocknar.

5. Programmets varaktighet blinkar på den digitala displayen.
   – Kontrollampan för "Program pågår" tänds.

6. Stäng luckan.

– Diskprogrammet startar automatiskt.
– Kontrollampan för "Program pågår" förblir tänd.

i Medan diskprogrammet pågår kan du inte ändra programmet. Avbryt diskprogrammet.

Du kan välja diskprogram och fördröjd start även när luckan är stängd. När du trycker på en programknapp har du endast 3 sekunder på dig för att välja ett annat diskprogram eller fördröjd start. Efter dessa 3 sekunder startar det valda programmet automatiskt.

Varning Pausa eller avbryt ett pågående diskprogram endast om det är absolut nödvändigt.

! Försiktighet Öppna luckan försiktigt. Het ånga kan strömma ut.

Avbryta ett diskprogram

1. Håll funktionsknapparna B och C intryckta tills:
   – Alla programlampor lyser,
2. Kontrollampan för "Program pågår" slocknar.
3. Släpp funktionsknapparna B och C för att avbryta diskprogrammet.
   Du kan i detta läge göra följande:
4. Stänga av diskmaskinen.
5. Ställa in ett nytt diskprogram.
   Fylla på diskmedelsfacket innan du ställer in ett nytt diskprogram.

Göra en paus i ett diskprogram

Öppna luckan.

• Programmet stannar.
  Stäng luckan.
• Programmet fortsätter från den punkt där det avbröts.

Ställa in och starta ett diskprogram med fördröjd start

1. Tryck på strömbrytaren.
2. Ställ in ett diskprogram.

3. Tryck på knappen "Fördröjd start" tills displayen blinkande visar önskad tidsfördröjning för diskprogrammet.

4. Stäng luckan.

– Siffran på displayen börjar lysa med fast sken.
– Kontrollampan för "Program pågår" slocknar.
– Nedräkningen av den fördröjda starten börjar.
– Nedräkningen minskar i steg om 1 timme.

– När nedräkningen löper ut startar diskprogrammet automatiskt.
– Kontrollampan för "Program pågår" tänds.

Öppna inte luckan under nedräkningen för att inte avbryta nedräkningen. Om du gör det och stänger luckan igen fortsätter nedräkningen från den punkt där den avbröts.

Avbryta en fördröjd start:

1. Håll funktionsknapparna B och C intryckta tills:
   – Alla programlampor lyser. När du avbryter en fördröjd start så avbryts också diskprogrammet.

2. Ställ in ett nytt diskprogram.

När diskprogrammet är klart

Stäng av diskmaskinen när följande tillstånd föreligger:

• Diskmaskinen har stannat automatiskt.
• Displayen visar 0.

• Kontrollampan för "Program pågår" förblir tänd.

• Tryck på strömbrytaren.

• Öppna luckan.

• För bättre torkresultat, låt luckan stå på glänt några minuter innan du plockar ut disken.

Låt disken kallna innan du plockar ut den ur diskmaskinen. Hett porslin skadas lätt.

Plocka ut diskgodset

• Plocka först ut diskgods från den nedre korgen, sedan från den övre.
• Det kan finnas vatten på diskmaskinens sidor och lucka. Rostfritt stål kallnar fortare än diskgodset.

Underhåll och rengöring

Varning Stäng av diskmaskinen innan du rengör filtren.

Viktigt Använd inte diskmaskinen utan att filtren sitter på plats. Kontrollera att filtren har monterats korrekt. Felaktig montering resulterar i dåliga diskresultat och skadar maskinen.

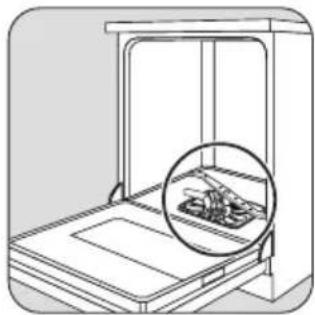

Rengör filtren A, B och C noga under rinnande vatten.

Vrid handtaget ungefär ett 1/4 varv moturs för att ta bort filter B och C.

Lossa det platta filtret A från diskmaskinens botten.

Sätt tillbaka det platta filtret A på plats i diskmaskinens botten. Montera det platta filtret korrekt under de två styrtapparna D.

Sätt tillbaka filtersystemet på plats. För att låsa filtersystemet, vrid handtaget medurs tills det låser fast.

Om maskinen inte fungerar

Diskmaskinen startar inte eller stoppar under drift. Om ett fel uppstår, försök först att lösa problemet på egen hand. Kontakta vår serviceavdelning om du inte kan lösa problemet.

Viktigt Avlägsna inte spolarmarna.

Om hålen i spolarmarna täpps igen av matrester kan hålen rensas med en cocktailpinne.

Utvändig rengöring

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa. Använd endast neutrala, milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel (aceton, trikloretylen eller liknande).

Åtgärder vid frysrisk

Försiktighet Installera inte diskmaskinen på en plats där temperaturen kan sjunka under 0 °C.

Tillverkaren ansvarar inte för skador orsakade av frost.

Om detta inte går att undvika, töm maskinen och stäng luckan. Koppla loss tillvattenslangen och töm slangen på vatten.

Försiktighet Stäng av diskmaskinen innan du går igenom följande förslag på korrigerande åtgärder.

Felkod och problem Möjliga orsaker och åtgärder
• Displayen visar ,10Diskmaskinen fylls inte med vatten.	• Vattenkranen är blockerad eller belagd med kalk.Rengör vattenkranen.• Vattenkranen är stängd.Öppna vattenkranen.• Filtret i tilloppsslangen är igentäppt.Rengör filtret.• Anslutningen av tilloppsslangen är felaktig. Slangen kan vara snodd eller klämd.Kontrollera att slangen är korrekt ansluten.
• Displayen visar ,20Diskmaskinen tömmer inte vattnet.	• Avloppsmuffen är blockerad.Rengör avloppsmuffen.• Anslutningen av tömningsslangen är felaktig. Slangen kan vara snodd eller klämd.Kontrollera att slangen är korrekt ansluten.
• Displayen visar ,30Översvämningsskyddet har aktiverats.	• Stäng vattenkranen och kontakta vår lokala serviceavdelning.
Programmet startar inte. • Luckan till diskmaskinen är inte stängd.Stäng luckan.• Stickkontakten sitter inte i eluttaget.Sätt i stickkontakten.• Säkringen har bränt i hushållets säkringsskåp.Byt ut säkringen.• Fördröjd start är inställd.Avbryt startfördröjningen för att starta programmet omedelbart.

Sätt på diskmaskinen efter kontrollen. Programmet fortsätter från den punkt där det avbröts. Kontakta vår serviceavdelning om problemet återkommer.

För att kunna hjälpa dig snabbt och korrekt behöver du ha följande uppgifter till hands:

- Modellbeteckning (Mod.)

- Produktnummer (PNC)

- Serienummer (S.N.)

Dessa uppgifter finner du på typskylten.

Anteckna uppgifterna här:

Modellbeteckning: ....

Produktnummer: ......

Serienummer: ....

Diskresultaten är inte tillfredsställande

Disken är inte ren.	Det valda diskprogrammet är inte lämpligt för typen av disk och smutsgraden.Korgarna har laddats på fel sätt så att vattnet inte när alla ytor.Spolarmarna kan inte rotera fritt på grund av att disken har laddats på fel sätt.Filtren är smutsiga eller felaktigt monterade.För lite eller inget diskmedel har använts.
Diskresultaten är inte tillfredsställande
Det är kalkbeläggningar på disken.	Saltbehållaren är tom.Vattenavhärdaren är inställd på fel nivå.Locket till saltbehållaren är inte stängt ordentligt.
Disken är våt och glanslös. • Sköljmedel har inte använts.	Sköljmedelsfacket är tomt.
Det är ränder, mjölkaktiga fläckar eller en blåaktig beläggning på glas och porslin.	Minska doseringen av sköljmedel.
Vattendroppar har torkat in på glas och porslin.	Öka doseringen av sköljmedel.Diskmedlet kan också vara orsaken.

Tekniska data

Mått Bredd cm 59,6
Höjd cm 81,8-87,8
Djup cm 57,5
Elektrisk anslutning - Nätspänning- Total effekt - Säkring	Information om den elektriska anslutningen finns på typskylten som sitterpå innerkanten av diskmaskinens lucka.
Vattentryck Min 0,5 bar (0,05 MPa)
Max 8 bar (0,8 MPa)
Kapacitet Kuvert 12

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastkomponenterna är märkta med t.ex.

PE<, >PS<, etc. Kassera förpackningsmaterialen i härför avsedda behållare på kommunens sopstationer.

Varning Gör på följande sätt för att kassera diskmaskinen:

• Koppla loss maskinen från eluttaget.
• Klipp av nätkabeln och stickkontakten och kassera dem.
• Kassera lucklåset. Detta gör att barn inte kan bli innestängda i maskinen med risk för deras liv.

Installation

Varning Se till att diskmaskinen inte är ansluten till eluttaget under installationen.

Placera diskmaskinen intill en vattenkran och ett vattenavlopp.

Installera diskmaskinen under en köksbänk eller en bänkskiva.

Se till att urtagets mått följer de angivna måtten.

Några ytterligare öppningar för ventilation av diskmaskinen krävs inte. Det enda som behövs är öppningar för tilloppsslangen, tömningsslangen och nätkabeln. Kontrollera att vattenslangarna inte är snodda eller klämda.

Justera diskmaskinens höjd

Gör på följande sätt för att justera diskmaskinens höjd:

1. Lossa eller dra åt de två främre fötterna.
2. Lossa och avlägsna den justerbara sockeln.
3. Justera den bakre foten. Vrid skruven som sitter mitt på frontplåten åt vänster eller åt höger.

Kontrollera att diskmaskinen står i våg och att luckan stänger och tätar ordentligt. När maskinen

står i våg fastnar inte luckan i skåpsidorna. Om luckan inte stänger ordentligt, lossa eller dra åt de justerbara fötterna tills maskinen står i våg.

Justera sockelns höjd

Om det är ett mellanrum mellan golvet och maskinens undersida kan detta täckas över genom att sänka sockeln.

Självhäftande ångskyddsremsa

Fäst ångskyddet längs hela bänkskivans framkant.

Förankring vid angränsande enheter

Varning För att undvika skador på person eller egendom, förankra diskmaskinen vid

bänkskivans undersida eller vid angränsande köksskåp med hjälp av medföljande vinkeljärn.

1. Sätt medföljande vinkeljärn i spåren ovanpå diskmaskinen.
2. Fixera diskmaskinen i läge (uppåt eller i sidled) med medföljande skruvar. Dra åt skruvarna ordentligt.

Anslutning av vatten

Tilloppsslang

Anslut diskmaskinen till antingen varmvatten (max. 60 °C) eller kallvatten.

Anslut till varmvatten för att minska energiförbrukningen om varmvattnet kommer från alternativa energikällor som är mer miljövänliga, t.ex. bergvärme, fjärrvärme eller vindkraft.

Anslut tilloppsslangen till en kran med en extern gänga på 3/4 tum.

Försiktighet Använd inte anslutningsslangar från en gammal maskin.

Vattentrycket måste vara inom de gränser som anges i "Tekniska data". Information om det genomsnittliga vattentrycket där du bor kan erhållas från det lokala Vattenverket.

Kontrollera att tilloppsslangen inte är snodd eller klämd. Vänd tilloppsslangen åt vänster eller höger för att passa installationen. Aptera och dra åt låsmuttern korrekt för att undvika vattenläckage.

Försiktighet Anslut inte diskmaskinen till nya rörledningar eller ledningar som inte har använts

på länge. Låt vattnet rinna några minuter innan du ansluter tilloppsslangen.

Tömningsslang

Anslut tömningsslangen till tvättställets muff.

Innerdiametern får inte vara mindre än slangens diameter.

Om tömningsslangen ansluts till ett tvättställs vattenlås, tag bort plastmembranet (A). Om inte membranet tas bort kan matrester täppa till tömningsslangens muff.

Försiktighet Kontrollera att vattenkopplingarna är täta för att förhindra vattenläckage.

Elektrisk anslutning

Varning Tillverkaren ansvarar inte för skador

orsakade av att ovanstående säkerhetsåtgärder

inte har följts.

Jorda diskmaskinen enligt gällande säkerhetsbestämmelser.

Kontrollera att spänningen och strömstyrkan i ditt hem överensstämmer med de märkdata som anges på diskmaskinens typskylt.

Anslut alltid maskinen till ett korrekt installerat, stötsäkert och jordat eluttag.

Använd inte grenuttag, adaptrar eller förlängningskablar. Risk för brand föreligger.

Byt inte ut nätkabeln på egen hand. Kontakta vår lokala serviceavdelning.

Se till att stickkontakten är åtkomlig när diskmaskinen har installerats.

Dra inte i nätkabeln för att koppla loss diskmaskinen från eluttaget - ta tag i stickkontakten.

www.electrolux.com
