TRAVELMATE P643-V - Kannettava tietokone ACER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kannettava tietokone
Merkki	ACER
Malli	TRAVELMATE P643-V
Näytön koko	14 tuumaa
Näytön resoluutio	1366 x 768 pikseliä
Prosessori	Intel Core i5 tai i7
RAM-muisti	4 Gt tai 8 Gt DDR3
Kiintolevy	320 Gt tai 500 Gt SATA
Käyttöjärjestelmä	Windows 7 Professional
Paino	Noin 2,2 kg
Mitat (L x S x K)	340 x 245 x 25 mm
Virtalähde	Verkkolaite 65 W
Akku	Litiumioni 6 kennoa
Yhteydet	Wi-Fi 802.11b/g/n, Bluetooth, Gigabit Ethernet
Liitännät	3 x USB 3.0 (1 virrattomalla latauksella), HDMI, VGA, RJ-45, mikrofoni/kuulokeliitin, SD/MMC/MS PRO/xD-kortinlukija
Turvallisuus	Sormenjälkilukija, Kensington-lukitus, Acer ProShield
Pääominaisuudet	Verkkokamera, stereomikit, sisäiset kaiuttimet, DVD±RW-asema, kosketuslevy, ExpressCard/34
Huolto	Puhdista pehmeällä, kuivalla liinalla; älä käytä nestemäisiä tuotteita
Korjattavuus	Pääsy kiintolevyyn ja muistiin alapuolelta; irrotettava akku

Usein kysytyt kysymykset - TRAVELMATE P643-V ACER

Miten tietokone käynnistetään?

Paina virtapainiketta, joka sijaitsee näppäimistön oikeassa yläkulmassa (ympyrän muotoinen kuvake, jossa on viiva).

Miten sormenjälkilukijaa käytetään?

Sormenjälkilukija on kämmenlevyllä. Asenna Acer ProShield-ohjelmisto ja seuraa ohjeita sormenjälkien tallentamiseksi. Aseta sitten sormesi lukijalle kirjautuaksesi ilman salasanaa.

Miten näyttö puhdistetaan?

Käytä hieman kosteaa mikrokuituliinaa (ei märkää) pyyhkiäksesi näytön. Älä koskaan suihkuta nestettä suoraan näytölle.

Miten ulkoinen näyttö liitetään?

Liitä näytön kaapeli VGA- tai HDMI-porttiin, joka on tietokoneen vasemmalla puolella. Käytä Fn + F5-näppäinyhdistelmää vaihtaaksesi sisäisen ja ulkoisen näytön välillä.

Miten Wi-Fi aktivoidaan?

Käytä näppäimistön yläpuolella olevaa viestintäkytkintä (antennikuvake) tai paina Fn + F3 ottaaksesi Wi-Fin käyttöön tai pois päältä. Varmista, että langaton merkkivalo palaa.

Miten CD poistetaan ilman sähköä?

Työnnä auki taitettu paperiliitin aseman oikealla puolella olevaan pieneen hätäpoistoaukkoon. Paina varovasti avataksesi lokeron.

Miten kirkkautta lisätään?

Paina Fn + ylänuoli (aurinkokuvake) lisätäksesi kirkkautta, tai Fn + alanuoli vähentääksesi kirkkautta.

Miten tietojen varmuuskopiointi tehdään?

Käytä Acer-varmuuskopiointipainiketta (@-kuvake) käynnistääksesi Acer Backup Management -ohjelman. Noudata ohjeita tallentaaksesi tiedostot ulkoiselle kiintolevylle tai DVD:lle.

Mistä löydän tämän tietokoneen ajurit?

Ajurit ovat saatavilla www.acer.com-sivustolla. Valitse 'Tuki'-osiosta mallisi (TRAVELMATE P643-V) ja lataa ajurit käyttöjärjestelmällesi.

Miten akku vaihdetaan?

Sammuta tietokone ja irrota verkkolaite. Liu'uta alla olevaa akun vapautuslukkoa ja poista akku. Aseta uusi akku kohdistaen ja työnnä, kunnes se napsahtaa paikalleen.

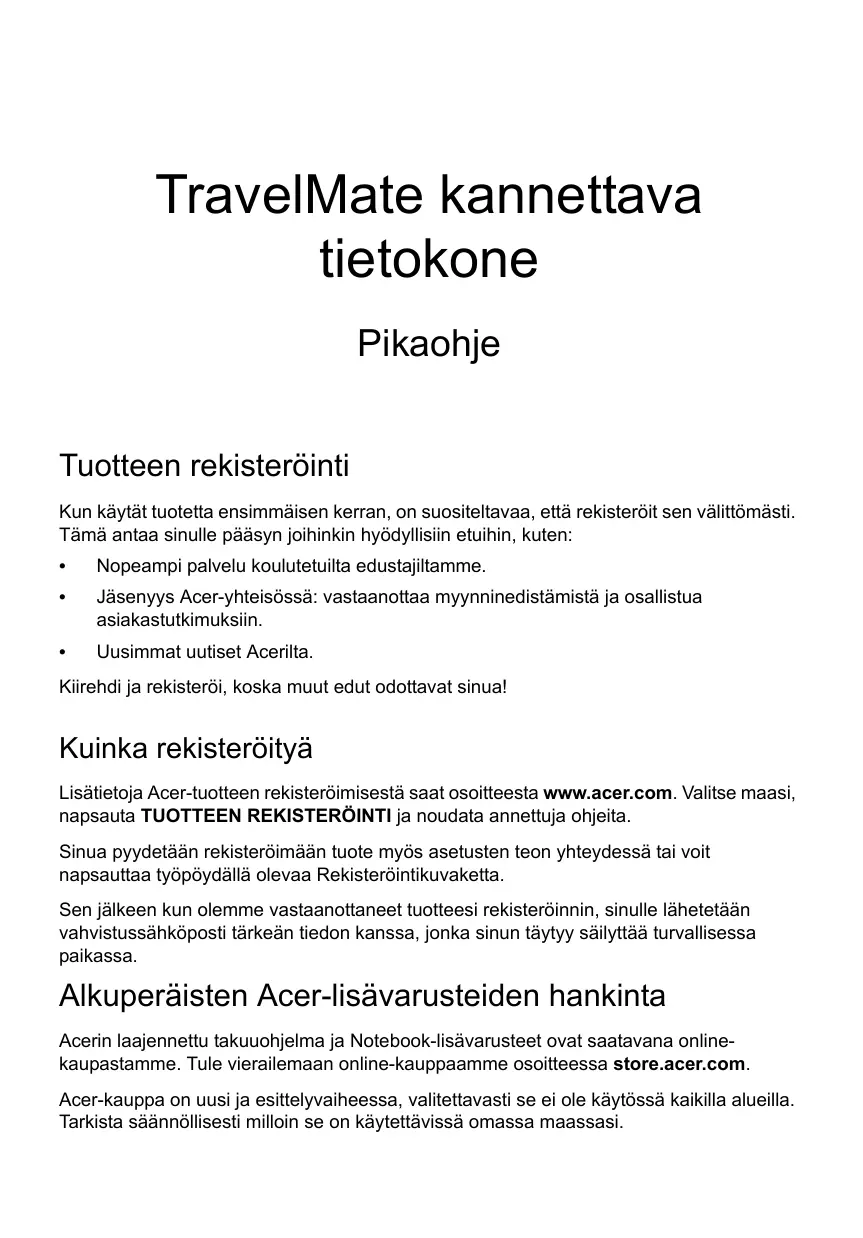

KÄYTTÖOHJE TRAVELMATE P643-V ACER

TravelMate kannettava tietokone

Pikaohje

Tuotteen rekisteröinti

Kun käytät tuotetta ensimmäisen kerran, on suositeltavaa, ettärekisteröit sen valittomästi. Tämä antaa sinulle pääsyn joihinkin hyödyllisiin etuihin, kuten:

Noeampi palvelu koulutetuilta edustajiltamme.
Jäsenyys Acer-yhteisössä: vastaanottaa myynninedistämista ja osallistua asiakastukmuksin.
Uusimmat uutiset Acerilta.

Kiirehdi ja reckisteröi, koska muut edut odottavat sinua!

Kuinka rekisteröityä

Lisātietoja Acer-tuotteen reckisteröimisestä saat osoitteesta www.acer.com. Valitse maasi, napsauta TUOTTEEN REKISTERÖINTI ja noudata annetuja ohjeita.

Sinua pyydetäan reckisteröimään tuote myös asetusten teon yhteydessä tai voit napsautta työpöydällä olevaa Reikisteröintikuvaketta.

Sen jälkeen kun olemme vastaanottaneet tuotteesi reckisteröinnin, sinulle lahetetään vahvistussähköposti tärkeän tiedon kanssa, jonka sinun täytyy säilyttä turvallisessa paikassa.

Alkuperäisten Acer-lisävarusteiden hankinta

Acerin laajennettu takuuohjelma ja Notebook-lisävarusteet ovat saatatavana online-kaupastamme. Tule vierailemaan online-kauppaamme oositteessa store.acer.com.

Acer-kaappa on uusi ja esitellyvaiheessa, valitettavasti se ei ole käytössä kaikilla alueilla.
Tarkista säännöllisesti miloin se on käytettävissä omassa maassasi.

Mallinumero:

Sarjanumero:

Ostopaivamaara:

Ostopaikka:

Tärkeimmät asiat ensin

Haluamme kiittäa sinua Acerin kannettavan tietokoneen valitsemisesta liikkuvien tietokonetarpeittesi tayttämisessä.

Ohjeet

Helpottaaksesi sinua Acer-tietokoneen käytämisesä olemme suunnitelleet sarjan ohjekirjoja:

Aluksi Asetusjuliste auttaa sinua tietokoneen käytöönotossa.

Tämä Pikaohje esittelee uuden tietokoneesi perusominaisuudet ja -toiminnot.

Lisātietajo tietokoneesi mahdollisuksista tuottavuutesi lisaämisesa saat Käyttohjekirjasta. Käyttohjekirja sisältaa hyödyllisia uutta tietokonettasi koskevia tietajo. Se kattaa perusaiheet, kuten nappäimistön, aänen, jne. käyttamisen.

Tässä oppaassa on yksityiskohtaisia tietoja sellaisista aiheista kuin järestelmän apuohjelmat, tietoen palauttaminen, lisäasetukset ja vianetsintä. Siinä on myös annettu yleisiä ohjeita, tietoja takuusta sekä turvallisuusohjeita.

Seura naïta ohjeita:

1 Kirjoita Käynnistä-kohtaan "Käytäja".
2 Napsauta Acer-kayttöohje.

Tutustuminen kannettavaan Acertietokoneeseen

Kun olet asentanut tietokoneesi kuten asennus julisteessa on kuvattu, anna meidän esitellä uusi kannettava Acer-tietokoneesi.

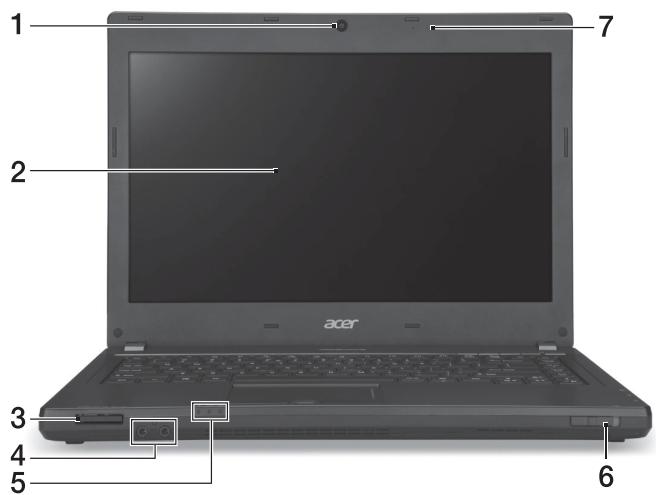

Näkymä näytto auki

#	Kuvake	Kohde	Kuvaus
1		Web-kamera	Web-kamera video-tietoliikenteeseen. Web-kameran vieressä oleva merkkivalo osoittaa web-kameran olevan toiminnassa (koskee vain tiettyjä malleja).
2		Näytöruutu	Nimeltään myösnestekidenäytö (Liquid-Crystal Display ; LCD), näytää tietokoneen ulostulon.
3	IIIIMM MULTIMEDICHD PRO	Monta yhdessä - kortinlukija	Hyväksyy seuraavat muistikortit: Secure Digital (SD), MultiMediaCard (MMC), Memory Stick PRO (MS PRO) ja xD-Picture Card (xD). Ohje: Poista/Asenna kortti työntämällä. Vain yksi kortti toimii kerrallaan.
4		Mikrofoni-jakki	Hyväksyy syötteet ulkoisiltä mikrofoneilta.
		Kuulokkeet/kaiutin jakki	Yhdistää audio -laitteisiin (esim. kaiuttimet, kuulokkeet).
5		HDD-ilmaisin	Palaa, kun kiintolevy on aktivinen.
		Virranilmaisin	Osoittaa tietokoneen virran tilan.
		Akun ilmaisin	Osoittaa tietokoneen akun tilan. 1. Lataus meneillään: Valo palaa orangsina, kun akku latautuu. 2. Täyteen ladattu: Valo palaa sinisenä, kun tietokone on verkkovirta-tilassa.
6		Tietolikennekytkin/- ilmaisin	Ottaa käytöön/poistaa käytösätä tietokoneen tietolikennelaitteet/ilmaisee tietokoneen langattomien tietolikennelaitteiden tilan.
7		Mikrofonit	Kaksi sisäistä mikrofonia stereoäänen tallentamista varten.

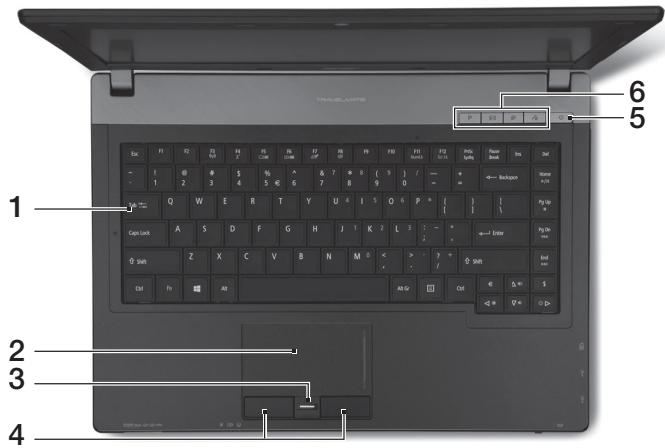

Nappäimistönakymä

#	Kuvake	Kohde	Kuvaus
1		Näppäimistö	Tiedon syöttämiseen tietokoneelle.
2		Kosketusalusta	Kosketusherkkä osoitinlaite, joka toimii kuten tietokoneen hiiri.
3		Sormenjälkilukija	Acer ProShield Security Suiten sormenjälkilukija.
4		Napsautuspainikkeet (vasen ja oikea)	Vasen ja oikea painike toimivat kuten hiiren vasen ja oikea painike.
5	ü	Virtapainike/-ilmaisin	Käynnistää ja sulkee koneen. Osoittaa tietokoneen virran tilan.
	P	P-näppäin	Ohjelmoitava näppäin.
6	ü	Acer-sähköpostinäppäin	Avaa oletussähköpostisovelluksesi.
	ü	Varmistusnäppäin	Avaa Acer Backup Managementin, jossa voit varmuuskopioida tietoja kolmessa vaiheessa.
	ü	Mikrofonin mykistys	Mykistää mikrofonin.

Pikavalintanäppäimet

Tietokoneessa on pikavalintanappäimet tai nappäinyhdistelmät sen useimpia säatöjä, kuten nayttöruudun kirkkautta, äenenvoimakkuutta varten.

Aktivoidaksesi pikavalintanäppäimet paina ja pidä painettuna - nappäinta ja paina sitten pikavalintanäppäinyhdistelmän toista nappäinta.

Pikanäppäin	Kuvake	Toiminto	Kuvaus
+Fn> + <F3>	(◇◇)	Tietolikenne	Ottaa käytöön/poistaa käytöstä tietokoneen tietolikennelaitteet.
+Fn> + <F4>	Z²	Lepotila	Siirtää tietokoneen lepotilaan.
+Fn> + <F5>	□□□	Näytön vaihtokytkin	Kytkee näytön ulostulon näytöruudun, ulkosen monitorin (jos kytketty) ja molempien vällä.
+Fn> + <F6>	⓷⓹	Näytöruudun tyhjennys	Sammuttaa näytön taustavalon virran säästämiseksi. Paina mitä tahansa näppäintä palatakesi normaalitilaan.
+Fn> + <F7>	⓸⓺	Kosketusalustan vaihtokytkin	Kytkee kosketusalustan käytöän ja.POIS käytöstä.
+Fn> + <F8>	⓺⓺	Kaiuttimien vaihtokytkin	Kytkee kaiuttimet käytöän ja POIS käytöstä.
+Fn> + <D>	⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓺⓽⓺⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓼⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽Ⓣ
+Fn> + <△>	⓻⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓹	Aänenvoimakkuus ylös	Vähentäa näytön kirkkaoutta.
+Fn> + <∇>	⓺⓺⓺⓺⓺⓺⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓽⓶
+Fn> + <Home>	⓻/Ⅱ	Toista/Tauko	Toista tai pysäytä valittu mediatiedosto.
+Fn> + <Pg Up>	⓺⓺⓺⓺⓺⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓸⓹	Pysäytä	Pysäytä valitun mediatiedoston toistaminen.
+Fn> + <Sivu alias>	|▲|	Edellinen	Palaa edelliseen mediatiedostoon.
+Fn> + <End>	▶►|	Seuraava	Hypää seuraavaan mediatiedostoon.

Vasen näkymä

#	Kuvake	Kohde	Kuvaus
1	⓷⓸	Ethernet (RJ-45) - portti	Liittää Ethernet 10/100/1000 -pohjaiseen verkkoon.
2	⓹	Ulkoisen näytön liitin (VGA)	Liittää näytölaitteeseen (esim. ulkoinen näytö, LCD-projektori).
3	HOMI	HDMI-portti	Tukee korkealaatuisia digitaalisia videolitäntöjä.
4		ExpressCard/34 -paikka	Hyväksyy ExpressCard/34 -moduulin. Huomautus: Poista/asenna kortti työntämällä.

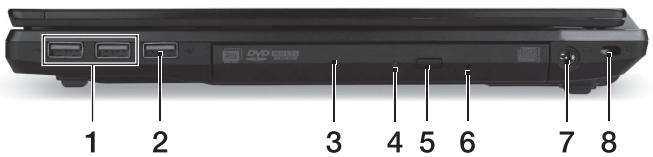

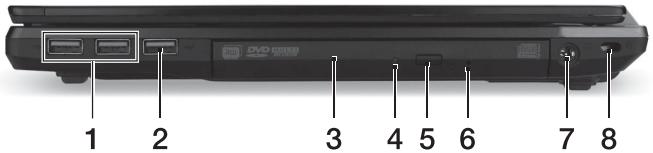

Oikea nakymä

#	Kuvake	Kohde	Kuvaus
1		USB-portit	Yhdistää USB -laitteisin.
2	USB	USB-portti, jossa lataustoiminto virran ollessa sammutettuna	Musta portti on USB 2.0 -yhteensopiva ja sininen portti on USB 3.0 -yhteensopiva.
3		Optinen asema	Sisäinen optinen levyasema, hyväksyy CD:t ja DVD:t.
4		Optisen levyn tilan osoitin	Syttyy, kun optinen asema on aktivinen.
5		Optisen aseman avauspainike	Työntää optisen levykteen ulos asemasta.
6		Hätäavaausaukkö	Työntää ulos optisen aseman kelkan, kun tietakone on sammutettu. Ohje: Työnnä paperilittin hatäpoistoreikään optisen aseman levyn poistamiseksi asemasta, kun tietakone on pois pälä.
7		DC-tulolittin	Verkkosovitin liitetään tähän liittimeen.
8		Kensington-lukon paikkka	Liittää Kensington-yhteensopivaan tietakoneen turvalukkoon. Ohje: Kierrä tietakoneen turvalukon kaapeli kiinteän esineen, kuten pöydän tai lukitun laatikon kaivan ympärille. Paina lukko paikalleen ja lukitse se kiertämällä avainta. Saatavana on myös joitakin avaimettomia lukkoja.

Tietoja USB 3.0:sta

Yhteensopiva USB 3.0:n ja vanhempien USB-laitteiden kanssa.
Käytä USB 3.0-laitteita parhaan suorituskyvyn takaamiseksi.
- Ne on märitetly USB 3.0 (SuperSpeed USB) -märitelmässa.

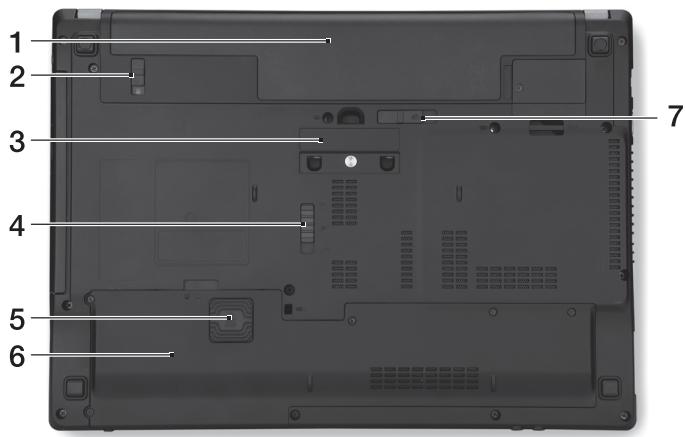

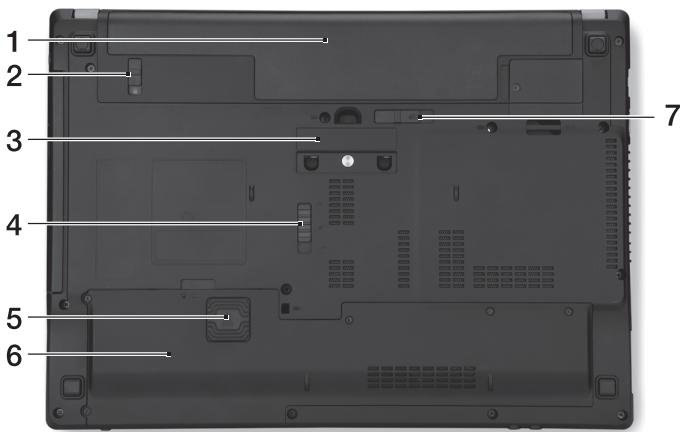

Pohjanakymä

#	Kuvake	Kohde	Kuvaus
1		Akkutila	Sisältaa tietokoneen akkuyksikön.
2		Akun lukko	Lukitsee akun paikoilteen.
3		Acer ProDock -liitin	Liitäntä valinaiselle Acer ProDockille.
4		Acer MediaBay vapautussalpa	Vapauttaa Acer MediaBay -moduulin sen poistamista varten.
5		Acer DASP (Levyn iskunestosuojaus)	Suojaa kovalevyä iskuilta ja tärähdyksiltä.
6		Kiintolevytila	Sisältaa koneen kiintolevyn (varmistettu ruuveilla).
		Muistitila	Sisältaa tietokoneen päämuistin.
7		Akun vapautussalpa	Vapauttaa akun poistamista varten.

Ympäristö

Lampötila:

Kayton aikana: 5^ - 35^
- Muulloin kuin kaytön aikana: -20°C - 65°C

Kosteus (ei kondensoitunut):

Käytön aikana: 20% - 80%
- Muulloin kuin kayton aikana: 20% - 80%

Hoyt6yK TravelMate

KpaTKoe pyKOBoIDCTBO

Perinctpaun yctpoiCTBa

Pn npBOM nCnoIb3OBAHm yCTpoIcTba COBeTyem cpa3y er0 3apeNCTpnpoBaTb. 3To dact Bam onpeJeIeHHbIe pneIMyIeCTBa, BKIOUaJ:

• Aer: 1uuluun uuaaunuun uauuuuun uunuun
  Acer

aannnnnnaeennnnne

#

Acer lssu www.acer.com anuynnnaa nnnn nn nnnn

nnaaannnnnne nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

wunwnnnnnaaannnnnneanennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

Wulalunuauuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunuunu

###	###	###	###
+Fn> + <F3>	(###)	###	###
+Fn> + <F4>	ZZ	Sleep	### Sleep
+Fn> + <F5>	□□	###	###
+Fn> + <F6>	田口	###	###
+Fn> + <F7>		###	###
+Fn> + <F8>		###	###
+Fn> + <D>		###	###
+Fn> + <A>		###	###
+Fn> + <△>		###	###
+Fn> + <V>		###	###
+Fn> + <Home>	/II	###	###
+Fn> + <Pg Up>		###	###
+Fn> + <Pg Dn>		###	###
+Fn> + <End>		###	###

#	###	###	###
1	###	###	###
2	###	###	###
3	HDMI	###	###
4	###	ExpressCard/34	ExpressCard/34

#	###	###	###
1	###	USB	### USB
2	USB	USB USB USB	USB 2.0 USB USB
3	###	### CD W/D DVD
4	###	### CD W/D DVD
5	###	### CD W/D DVD
6	###	### CD W/D DVD
7	### DC-in	### AC
8	### K	Kensington Kengston	Kengston Kengston

yauauiu USB 3.0

- 3.0 uazjntu USB junoun

• 3.0 (SuperSpeed USB)

#	###	###	###
1	###	###	###
2	###	###	###
3	###	###	###
4	###	Acer MediaBay	Acer MediaBay
5	Acer DASP (Disk Anti-Shock Protection)		Acer MediaBay
6	###	###	###
	###	###	###
7	###	###	###

J 2

aunn

5C 35C
- 20°C 65°C

nunu (naunuiuiuuiu)

20% 80%
yue: yuulalnu: 20% 的 80%
