KÄYTTÖOHJE RW6540I ROSENLEW

Turvallisuusohjeet ____ 2
Käyttöpaneeli 3
Pesuohjelmat 5
Käyttöönotto 6
Vedenpehmentimen asettaminen 6
Astianpesukoneen erikoissuolan käyttö ____ 7
Huuhtelukirkasteen käyttö ____ 8
Ruokailuvälineiden ja astioiden järjestäminen koneeseen 8
Konetiskiaineen käyttö ____ 10

Multitab-toiminto 11
Pesuohjelman valitseminen ja käynnistäminen ____ 11
Hoito ja puhdistus ____ 12
Käyttöhäiriöt 13
Tekniset tiedot 15
Ympäristönsuojelu ____ 15
Asennus 16
Vesiliitäntä 16
Sähköliitäntä 17

Oikeus muutoksiin pidätetään

Turvallisuusohjeet

Lue tämä käyttöohje huolellisesti ennen laitteen asentamista ja käyttöä, jotta osaat käyttää sitä turvallisesti ja oikein. Pidä käyttöohjeet aina laitteen mukana esimerkiksi muuton yhteydessä tai jos myyt laitteen toiselle. Käyttäjien tulee hallita täydellisesti laitteen käyttö ja tuntea sen turvallisuusominaisuudet.

Käyttötarkoitus

• Laite on tarkoitettu ainoastaan kotitalouskäyttöön.
• Pese astianpesukoneessa vain konepesuun sovel-tuvia kotitalousastioita.
• Älä laita astianpesukoneeseen liuotinaineita. Räjähdysvaara!
• Laita veitset ja muut teräväkärkiset esineet ruokailuvälinekoriin kärki alaspäin tai yläkoriin vaakasuoraaan asentoon.
• Käytä ainoastaan astianpesukoneeseen soveltuvia tuotteita (konetiskiaine, vedenpehmennyssuola ja huuhtelukirkaste).
• Jos avaat astianpesukoneen luukun pesuohjelman aikana, koneen sisältä voi tulla kuumaa höyryä. Palovammojen vaara!
• Älä ota astioita koneesta ennen pesuohjelman päät- tymistä.
• Kun pesuohjelma on päättynyt, katkaise virta ja sulje vesihana.
• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike. Käytä vain alkuperäisiä varaosia.
• Älä yritä korjata laitetta itse välttääksesi vahingot ja laitteen vaurioitumisen. Ota yhteys valtuutettuun huoltoliikkeeseen.

Yleiset turvallisuusohjeet

• Laite ei ole tarkoitettu fyysisesti tai aisteiltaan rajoit-tuneiden tai muulla tavalla taitamattomien tai koke-mattomien henkilöiden (ei myöskään lasten) käyt-töön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.
• Noudata konetiskiaineen pakkaukseen merkittyjä turvallisuusohjeita välttääksesi aiheuttamasta vahinkoa silmille tai suun ja nielun limakalvoille.
• Älä juo astianpesukoneessa olevaa vettä. Koneen sisällä voi olla konetiskiaineen jäämiä.
• Sulje luukku aina, jotta kukaan ei vahingossa kom-pastu siihen.
• Älä istu tai seiso avoimen luukun päällä.

Lasten turvallisuus

• Tämä laite on tarkoitettu aikuisten käyttöön. Pikku-lapsia on valvottava, eikä heidän pidä antaa leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voivat aiheuttaa tukehtumisvaaran.
• Säilytä kaikki pesuaineet turvallisessa paikassa. Älä anna lasten koskea pesuaineisiin.
• Pidä lapset poissa astianpesukoneen luota silloin, kun sen luukku on auki.

Asennus

• Tarkista, ettei laite ole vaurioitunut kuljetuksessa. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ota tarvittaessa yhteys jälleenmyyjään.

• Poista kaikki pakkausmateriaalit ennen laitteen käyttöä.

• Sähköliitäntä on annettava ammattitaitoisen sähköasentajan tehtäväksi.

• Vesijohtoverkkoliitäntä on annettava ammattitaitoisen putkiasentajan tehtäväksi.
• Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on kielletty. Ne voivat aiheuttaa henkilövahinkoja ja laitteen vaurioitumisen.
• Älä käytä laitetta, jos:
  – virtajohto tai vesiletkut ovat vaurioituneet,

– käyttöpaneeli, kansitaso tai jalustaosa on vauri-oitunut siten, että laitteen sisäosa on näkyvissä. Ota yhteys valtuutettuun huoltoliikkeeseen.

- Älä poraa reikiä astianpesukoneen sivupaneeliin. Poraaminen voi vaurioittaa hydraulikka- ja sähköosia.

Varoitus! Noudata tarkasti sähkö- ja vesiliitäntää koskevia ohjeita.

Käyttöpaneeli

1 /irtapainike
2 Dhjelmanvalintapainikkeet
3 Ajastimen painike
4 Merkkivalot
5 Toimintopainikkeet

Merkkivalot
1)	Merkkivalo syttyy, kun suolaa on lisättävä. Katso luku "Astianpesukoneen erikoissuolan käyttö".Suolan merkkivalo voi palaa muutaman tunnin ajan, mutta se ei vaikuta laitteen toimintaan.
Multi-tab	Merkkivalo ilmaisee, onko Multitab-toiminto otettu käyttöön. Katso luku "Multitab-toiminto".

Merkkivalot

Merkkivalo syttyy, kun pesuohjelma on päättynyt. Lisätoiminnot:

• Vedenpehmentimen taso
- Merkkiäänten käytöstäpoisto/käyttöönotto.
- Huuhtelukirkasteen annostelun käyttöönotto/käytöstäpoisto.
- Toimintahäiriön hälytys.

1) Merkkivalo ei pala pesuohjelman aikana.

Toimintopainikkeet

Toimintopainikkeilla tehdään seuraavat toimenpiteet:

• Vedenpehmentimen asettaminen. Katso kappale Vedenpehmentimen asettaminen.
• Merkkiäänten käyttöönotto/käytöstäpoisto. Katso kappale Merkkiäänet.
• Multitab-toiminnon käyttöönotto/käytöstäpoisto. Katso kohta Multitab-toiminto.
• Huuhtelukirkasteen annostelun käyttöönotto/käytöstäpoisto silloin, kun Multitab-toiminto on aktivoitu. Katso kohta Multitab-toiminto.
• Käynnissä olevan pesuohjelman tai asetetun ajastuksen peruuttaminen. Katso kappale Pesuohjelman asettaminen ja käynnistäminen.

Ajastimen painike

Ajastimen painikkeella voit asettaa ohjelman käynnistymään myöhempänä ajankohtana 3, 6 tai 9 tunnin kuluttua. Katso kappale Pesuohjelman asettaminen ja käynnistäminen.

Asetustila

Laite on asetustilassa, kun kaikki ohjelmien merkkivalot palavat.

Laitteen on oltava asetustilassa seuraavien toimenpiteiden aikana:

– Pesuohjelman asettaminen.
– Vedenpehmentimen asettaminen.
- Merkkiäänten käyttöönotto/käytöstäpoisto.
– Huuhtelukirkasteen annostelun käyttöönotto/käytöstäpoisto.

Jos jokin ohjelman merkkivaloista palaa, peruuta ohjelma ja palaa asetustilaan. Katso kappale Pesuohjelman asettaminen ja käynnistäminen.

Merkkiäänet

Merkkiääni kuuluu:

• Pesuohjelman lopussa.
  • Vedenpehmentimen tason asettamisen aikana.
• Jos laitteessa on toimintahäiriö.

Merkkiäänet on otettu käyttöön tehtaalla.

Voit poistaa merkkiäänet käytöstä seuraavalla tavalla:

1. Kytke virta laitteeseen.
2. Tarkista, että laite on asetustilassa.

3. Paina toimintopainikkeita B ja C, kunnes toiminto-painikkeiden A, B ja C merkkivalot alkavat vilkkua.

4. Paina toimintopainiketta C.

– Toimintopainikkeiden A ja B merkkivalot sam-muvat.
– Toimintopainikkeen C merkkivalo alkaa vilkkua.
– Ohjelman loppu -merkkivalo syttyy.
Merkkiäänet ovat nyt käytössä.

1. Paina uudelleen toimintopainiketta C.

– Ohjelman loppu -merkkivalo sammuu. Merkkiäänet on poistettu käytöstä.

1. Tallenna asetus katkaisemalla virta laitteesta.

Voit ottaa merkkiäänet käyttöön seuraavalla tavalla:

1. Suorita edellä kuvattuja toimenpiteitä siihen saakka, kunnes Ohjelman loppu -merkkivalo syttyy.

Pesuohjelmat

Ohjelma	Likaisuusaste	Pestävät astiat	Ohjelman kuvaus
	Erittäin likaiset as-tiat	Ruokailuastiat, ruokailu-välineet, kattilat ja pan-nut	EsipesuVarsinainen pesu enintään 70 °C2 välihuuhteluaLoppuhuuhteluKuivaus
AUTO1)	Mikä tahansa Ruokailuastiat, ruokailu-välineet, kattilat ja pan-nut		EsipesuVarsinainen pesu enintään 45 °C tai 70 °C1 tai 2 välihuuhteluaLoppuhuuhteluKuivaus
2)	Normaalilikaiset tai vähän likaiset as-tiat	Ruokailuastiat ja ruokai-luvälineet	Varsinainen pesu enintään 65 °CLoppuhuuhtelu
ECO3)	Normaalilikaiset astiat	Ruokailuastiat ja ruokai-luvälineet	EsipesuVarsinainen pesu enintään 50 °C1 välihuuhteluLoppuhuuhteluKuivaus
	Normaalilikaiset tai vähän likaiset as-tiat	Arat ruokailuastiat ja la-sit	Varsinainen pesu enintään 45°C1 välihuuhteluLoppuhuuhteluKuivaus

1) Automaattisessa pesuohjelmassa astioiden likaisuusaste määräytyy veden sameuden perusteella. Ohjelman kesto sekä energian- ja vedenkulutus voivat vaihdella. Tämä riippuu koneen täyttöasteesta ja astioiden likaisuudesta. Laite säätää automaattisesti veden lämpötilan varsinaisen pesun aikana.
2) Päivittäisten astioiden pesuohjelma, joka soveltuu vajaan koneellisen pesemiseen. Tämä pesuohjelma soveltuu hyvin nelihenkisen perheen aamiais- ja päivällisastioiden pesemiseen.
3) Testilaitoksen testiohjelma. Testitiedot on esitetty erillisessä tiedotteessa.

Kulutusarvot

Ohjelma Kesto	(minuutteina) Energiankulutus	(kWh)	Vedenkulutus (litro-ina)
	80-90 1,6-1,8 22-24
AUTO	90-140 1,1-1,7 12-23
	30 0,9 9
ECO	150-160 1,0-1,1 13-15
	60-70 0,8-0,9 14-15

Arvot voivat vaihdella veden paineen ja lämpötilan sekä energiansyötön ja astioiden määrän mukaisesti.

Käyttöönotto

Noudata seuraavia ohjeita:

1. Tarkista, että vedenpehmentimen asetus on oikea paikkakuntasi vedenkovuudelle. Aseta vedenpeh- mennin tarvittaessa.
2. Täytä suolasäiliö astianpesukoneen erikoissuolalla.
3. Täytä huuhtelukirkastesäiliö huuhtelukirkasteella.

4. Täytä astiat ja ruokailuvälineet astianpesukoneeseen.

5. Aseta astioiden tyypille ja likaisuusasteelle sopiva pesuohjelma.

6. Annostele pesuainelokeroon oikea määrä konetiskiainetta.
7. Käynnistä pesuohjelma.

Jos käytät yhdistelmäpesuainetabletteja (3 in 1, 4 in 1, 5 in 1 jne.), lue ohjeet kohdasta Multitabtoiminto.

Vedenpehmentimen asettaminen

Vedenpehmennin poistaa vedestä mineraaleja ja suo-loja. Mineraalit ja suolat voivat vaikuttaa haitallisesti laitteen toimintaan.

Veden kovuus määritetään toisiaan vastaavilla asteikoilla:

• Saksalainen järjestelmä (dH°).
  • Ranskalainen järjestelmä (°TH).

• mmol/l (millimoolia/litra - kansainvälinen vedenkovuuden yksikkö).

• Clarke.
  Säädä vedenpehmennin paikkakunnan vedenkovuuden mukaisesti. Kysy vedenkovuustiedot tarvittaessa vesilaitokselta.

Vedenkovuus Vedenkovuuden asetus
°dH	°TH	mmol/l	Clarke	manuaalinen	elektroninen
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Suolaa ei tarvita.

i Vedenpehmennin on asetettava sekä manuaalisesti että elektronisesti.

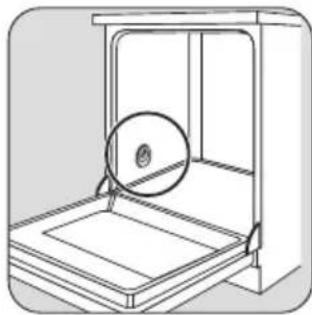

Manuaalinen asetus

Laite on säädetty tehtaalla asetukseen 2.

Käännä kytkin asentoon 1 tai 2.

Elektroninen säätö

Vedenpehmannin on säädetty tehtaalla tasolle 5.

1. Kytke virta laitteeseen.
2. Tarkista, että laite on asetustilassa.
3. Paina toimintopainikkeita B ja C, kunnes toimintopainikkeiden A, B ja C merkkivalot alkavat vilkkua.
4. Vapauta toimintopainikkeet B ja C.

Astianpesukoneen erikoissuolan käyttö

! Huomio Käytä ainoastaan astianpesukoneille tarkoitettua erikoissuolaa. Suola, jota ei ole tarkoitettu astianpesukoneelle, vahingoittaa vedenpehmennintä.

1. Paina toimintopainiketta A.

2. Toimintopainikkeen A merkkivalo vilkkuu edelleen.

3. Toimintopainikkeiden B ja C merkkivalot sam- muvat.
   – Ohjelman loppu -merkkivalo alkaa vilkkua.
4. Merkkiääni kuuluu.

Vedenpehmentimen asetustoiminto on aktivoitu.

Ohjelman loppu -merkkivalon vilkkuminen ja laitteesta kuuluva merkkiääni ilmaisevat vedenpehmentimen tason. Vilkkumisen ja merkkiäänten vällä on noin kolmen sekunnin tauko.

Esimerkki: Merkkivalo vilkkuu 5 kertaa / 5 keskeytyvää merkkiääntä, tauko, merkkivalo vilkkuu 5 kertaa / 5 keskeytyvää merkkiääntä, tauko = taso 5

1. Voit nostaa vedenpehmentimen tasoa yhdellä painamalla kerran toimintopainiketta A.
2. Tallenna asetus painamalla virtapainiketta.

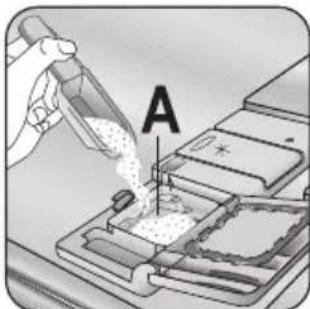

Kaada suolasäiliöön litra vettä (vettä lisätään vain suolasäiliön ensimmäisen täyttökerran yhteydessä).

i Veden vuotaminen säiliöstä suolan täyttämisen aikana on täysin normaalia.
Tarkista, että suolasäiliön ulkopuolelle ei ole valunut yhtään suolaa. Säiliöön jäänyt suola syö-

vyttää säiliön pintoja. Käynnistä pesuohjelma heti suolasäiliön täyttämisen jälkeen. Tällä tavoin estät suolan aiheuttaman syöpymisen.

Jos asetat vedenpehmentimen elektronisesti tasolle 1, suolan merkkivalo ei pala.

Huuhtelukirkasteen käyttö

! Huomio Käytä ainoastaan astianpesukoneille tarkoitettuja huuhtelukirkasteita.

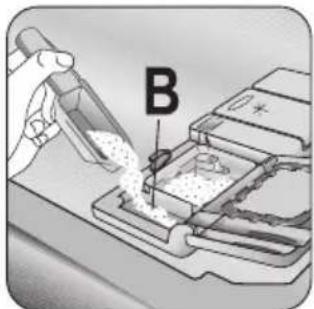

Huuhtelukirkastesäiliön täyttäminen:

Lisää huuhtelukirkastetta, kun täyttötarpeen merkkivalo ( B) ei pala.

! Huomio Älä laita huuhtelukirkastesäilliöön mitään muuta ainetta (esim. astianpesukoneen puhdistusainetta tai nestemäistä pesuainetta). Laite voi vaurioitua.

Huuhtelukirkasteen annostelun säätäminen

Huuhtelukirkasteen sää- din on asetettu tehtaalla asentoon 4.

Annosten pienentämi- sestä ja suurentamisesta on annettu ohjeita koh- dassa "Käyttöhäiriöt".

Ruokailuvälineiden ja astioiden järjestäminen koneeseen

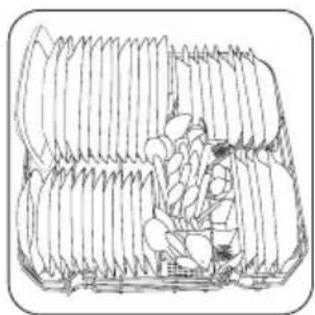

Hyödyllisiä neuvoja ja vinkkejä

Huomio Pese astianpesukoneessa vain konepesuun soveltuvia kotitalousastioita.

Älä pese astianpesukoneessa vettä imeviä tuotteita (pesusieniä, puhdistusliinoja jne.).

- Ennen astioiden täyttämistä koneeseen: - Poista astioista kaikki ruoantähteet.

– Liota tai pehmennä kiinni palaneet ruoantähteet.

- Astioiden järjestäminen koneeseen:

– Aseta kupit, lasit, padat yms. alassuin,

- jotta vesi ei keräänny astioiden sisään.

– Astiat ja ruokailuvälineet eivät saa olla sisäkkäin.

– Astiat ja ruokailuvälineet eivät saa olla päällekkäin.

– Tarkista, että lasit eivät kosketa toisiaan.

– Laita pienet esineet ruokailuvälinekoriin.

- Muovi- ja teflonastioihin jää helposti vesipisaroita. Muoviastiat eivät kuivu yhtä hyvin kuin posliini- ja teräsastiat.

- Laita kevyet astiat yläkoriin. Tarkista, että astiat eivät pääse liikkumaan.

! Huomio Tarkista ennen ohjelman käynnistämistä, että suihkuvarret pyörivät esteettä.

Varoitus! Sulje aina luukku täytettyäsi tai tyhjennettyäsi astianpesukoneen. Avoinna oleva luukku voi aiheuttaa vaaratilanteita.

Aseta tarjoiluastiat ja suurikokoiset kannet alakorin reunoille.

2

Alakorin lautastelineet voidaan kääntää alas, jolloin kattilat, pannut ja kulhot mahtuvat paremmin.

Käytä ruokailuvälinekorin erotteluritilää. Jos ruokailuvälineet eivät sovi ritilän reikiin, ota ritilä pois.

Järjestä astiat niin, että vesi pääsee kaikille pinnoille.

Pidemmät esineet mah- tuvat koriin, kun taivutat kuppitelineet ylös.

i Laita lautaset yläkorin takaosaan. Kallista ne eteenpäin.

Yläkorin korkeuden säätäminen

Jos laitat alakoriin hyvin suurikokoisia lautasia, nosta yläkori ensin yläasentoon.

! Varoitus! Säädä korkeus ennen kuin täytät yläkorin.

Astioiden suurin sallittu korkeus:

yläkori alakori

Yläasento 20 cm 31 cm

Ala-asento 24 cm 27 cm

Konetiskiaineen käyttö

Käytä vain astianpesukoneille tarkoitettuja astianpesuaineita (konetiskiainetta, -nestettä tai pesutabletjeja).

Noudata pakkauksen ohjeita:

• Valmistajan suosittelema annostelu.
  • Säilytysohjeet.

Älä käytä liikaa pesuainetta suojellaksesi ympäristöä.

Yläkorin siirtäminen ylä- tai ala-asentoon:

1. Siirrä kiskojen etuosassa olevat pysäyttimet (A) ulos.
2. Vedä kori ulos.
3. Siirrä kori ylä- tai ala-asentoon.
4. Aseta kiskojen pysäyttimet (A) alkuperäiselle pai-kalleen.

Huomio Jos kori on yläasennossa, älä laita kuppeja kuppitelineisiin.

3

Täytä pesuainelokero (A) pesuaineella.

4

Jos käytät esihuuhtelun sisältävää pesuohjelmaa, aseta pesuainetta myös esihuuhtelu-pesuainelokeroon ( B).

Erlaisten pesuainemerkkien liukenemisajoissa on eroja. Jotkin pesutabletit eivät ehdi saavuttaa

Multitab-toiminto

Multitab-toiminto on tarkoitettu yhdistelmäpesutable-teille.

Pesutabletit sisältävät pesuainetta, huuhteluainetta ja astianpesukoneen suolaa. Jotkin pesutabletit voivat sisältää muitakin aineita.

Tarkista, että pesutableit soveltuvat paikkakuntasi vedenkovuuteen. Lue pakkauksen ohjeet.

Kun asetat Multitab-toiminnon, se on käytössä, kunnes poistat sen käytöstä.

Multitab-toiminto poistaa käytöstä automaattisesti huuhtelukirkasteen ja suolan annostelun. Suolan merkkivalo on pois käytöstä.

Ohjelman kesto voi olla pitempi Multitab-toiminnon yhteydessä.

i Ota Multitab-toiminto käyttöön tai poista se käytöstä ennen pesuohjelman käynnistämistä.

Multitab-toimintoa ei voi ottaa käyttöön tai poistaa käytöstä pesuohjelman aikana. Peruuta pesuohjelma ja aseta ohjelma uudelleen.

Multitab-toiminnon käyttöönotto:

- Paina kahta Multitab-toiminnon painiketta (toiminto-painikkeet D ja E). Multitab-toiminnon merkkivalo syttyy.

Multitab-toiminnon poistaminen käytöstä:

- Paina kahta Multitab-toiminnon painiketta (toiminto-painikkeet D ja E). Multitab-toiminnon merkkivalo sammuu.

Toimi seuraavasti, jos kuivaustulos ei ole tyydyttävä:

1. Täytä huuhtelukirkastesäiliö huuhtelukirkasteella.

2. Ota huuhtelukirkasteen annostelu käyttöön.

täyttä pesutehoaan lyhyen pesuohjelman aikana. Valitse pitkä pesuohjelma käyttäessäsi pesutabletteja, jotta pesuaineen jäämät ehtivät poistua täydellisesti.

1. Aseta huuhtelukirkasteen annostelu asentoon 2.

- Huuhtelukirkasteen annostelun voi ottaa käyttöön tai poistaa käytöstä vain, kun Multitab-toiminto on käytössä.

Huuhtelukirkasteen annostelun käyttöönotto

1. Kytke virta laitteeseen.
2. Tarkista, että laite on asetustilassa.
3. Paina toimintopainikkeita B ja C.

- Toimintopainikkeiden A, B ja C merkkivalot al-kavat vilkkua.

1. Paina toimintopainiketta B.

2. Toimintopainikkeiden A ja C merkkivalot sam- muvat.

3. Toimintopainikkeen B merkkivalo vilkkuu edelleen.

4. Paina uudelleen toimintopainiketta B.

– Ohjelman loppu -merkkivalo syttyy.

1. Tallenna asetus katkaisemalla virta laitteesta.
   Huuhtelukirkasteen annostelu poistetaan käytöstä tekemällä yllä kuvattuja toimenpiteitä, kunnes Ohjelman loppu -merkkivalo sammu.
   i Kun palaat takaisin pesujauheen käyttöön:

2. Poista Multitab-toiminto käytöstä.

3. Täytä suolan ja huuhtelukirkasteen säiliöt.

4. Säädä vedenkovuus korkeimmalle tasolle.
5. Pese yksi pesuohjelma ilman astioita.
6. Säädä vedenpehmennin paikkakunnan vedenkovuuden mukaisesti.
7. Säädä huuhtelukirkasteen annostelu.

Pesuohjelman valitseminen ja käynnistäminen

i Pidä luukkua vähän avoinna valitessasi pesuohjelmaa. Pesuohjelma käynnistyy vasta, kun suljet luukun. Voit muuttaa asetusta luukun sulkemiseen saakka.

Pesuohjelman asettaminen ja käynnistäminen:

1. Kytke virta laitteeseen.

2. Tarkista, että laite on asetustilassa.

3. Paina jotakin ohjelmapainiketta. Katso kappale Pesuohjelmat.

– Ohjelman merkkivalo syttyy.

1. Sulje luukku.

– Pesuohjelma käynnistyy.

i Ohjelmaa ei voi muuttaa pesuohjelman aikana. Peruuta pesuohjelma.
! Varoitus! Älä keskeytä tai peruuta käynnissä olevaa ohjelmaa, ellei se ole ehdottoman välttämätöntä.
! Huomio Avaa luukku varovasti. Sisältä voi tulla kuumaa höyryä.

Pesuohjelman peruuttaminen

1. Paina toimintopainikkeita B ja C, kunnes kaikki ohjelmien merkkivalot syttyvät.
2. Kun vapautat toimintopainikkeet B ja C, pesuoh-jelma peruuntuu.

Nyt voit tehdä seuraavat toimenpiteet:

1. Katkaise virta laitteesta.
2. Aseta uusi pesuohjelma.

Annostele pesuainelokeroon pesuainetta ennen kuin asetat uuden pesuohjelman.

Pesuohjelman keskeyttäminen

Avaa luukku.

• Ohjelma pysähtyy.
  Sulje luukku.
  • Ohjelma jatkuu kohdasta, jossa se keskeytyi.

Ajastetun pesuohjelman asettaminen ja käynnistäminen

1. Paina virtapainiketta.
2. Valitse pesuohjelma.

– Ohjelman merkkivalo syttyy.

1. Paina ajastimen painiketta, kunnes haluamaasi viiveaikaa (3, 6 tai 9 tuntia) vastaava merkkivalo alkaa vilkkua.
2. Sulje luukku.

Hoito ja puhdistus

– Viiveajan laskenta käynnistyy.
– Viiveajan laskennan näyttö vähenee kolmen tunnin portain.

Kun asetettu viiveaika on kulunut loppuun, pesuohjelma käynnistyy automaattisesti.

i Älä avaa luukkua viiveen aikana, jotta ajan laskenta ei keskeydy. Kun suljet luukun uudelleen, viiveajan laskenta jatkuu keskeytyskohdasta.

Ajastuksen peruuttaminen:

1. Paina toimintopainikkeita B ja C, kunnes kaikki ohjelmien merkkivalot syttyvät.

– Kun peruutat ajastuksen, myös pesuohjelma peruuntuu.

1. Aseta uusi pesuohjelma.

Pesuohjelman päättyminen

Sammuta virta laitteesta seuraavissa tilanteissa:

• Pesuohjelma päättyy automaattisesti.

• Merkkiääni ilmoittaa ohjelman päättymisestä.

• Avaa luukku.

– Ohjelman loppu -merkkivalo syttyy.
– Ohjelman merkkivalo palaa edelleen.

1. Paina virtapainiketta.
2. Jotta kuivaustulos on parempi, jätä luukku raolleen muutamaksi minuutiksi ennen kuin otat astiat koneesta.

Anna astioiden jäähtyä, ennen kuin tyhjennät ne koneesta. Kuumat astiat särkyvät helposti.

Astianpesukoneen tyhjentäminen

• Tyhjennä ensin alakori ja vasta sen jälkeen yläkori.
• Laitteen reunoilla ja luukussa voi olla vettä. Ruostumaton teräs jäähtyy nopeammin kuin astiat.

Varoitus! Katkaise virta laitteesta, ennen kuin puhdistat sihdit.

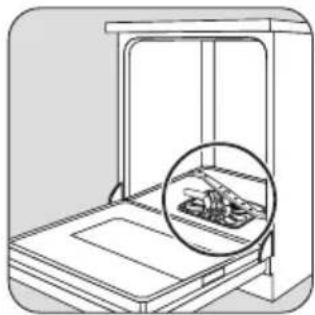

Sihtien puhdistaminen

Tärkeää Älä käytä astianpesukonetta ilman sihtejä. Tarkista, että sihdit on asetettu oikein paikalleen. Jos sihdit on asetettu väärin paikoilleen, pesutulos voi olla huono ja laite voi vaurioitua.

Puhdista sihdit A, B ja C huolellisesti juoksevan veden alla.

Ota sihdit B ja C pois koneesta kääntämällä kahvaa noin 1/4 kierrosta vastapäivään.

Poista tasosihti A laitteen pohjalta.

Aseta tasosihti A laitteen pohjalle. Aseta tasosihti kunnolla paikallaan kahden ohjaimen D alle.

Aseta sihtijärjestelmä ta- kaisin paikalleen. Voit lu- kita sihtijärjestelmän kääntämällä kahvaa myötäpäivään, kunnes se lukittuu paikalleen.

Käyttöhäiriöt

Laite ei käynnisty tai pysähtyy kesken pesuohjelman. Jos laitteen käytössä on ongelmia, yritä ensin selvittää ongelma itse. Jos et löydä ratkaisua, ota yhteys valtuutettuun huoltoliikkeeseen.

Tärkeää Älä irrota suihkuvarsia.

Jos suihkuvarsien reiät ovat tukkeutuneet, poista lika cocktailtikulla.

Ulkopintojen puhdistaminen

Puhdista koneen ja ohjauspaneelin ulkopinnat kostealla, pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja tai liuottimia (asetoni, trikloorietyleeni jne.)

Suojeltava jäätymiseltä

Huomio Laitetta ei saa asentaa tilaan, jossa lämpötila on alle 0 °C. Valmistaja ei vastaa misen aiheuttamista vahingoista.

Jos tämä ei ole mahdollista, tyhjennä laite ja sulje luukku. Irrota vedenottoletku ja tyhjennä vesi letkusta.

Huomio Katkaise virta laitteesta ennen kuin teet seuraavat korjaustoimenpiteet.

Virhekoodi ja toimintahäiriö Mahdollinen syy ja korjaustoimenpide
Käynnissä olevan ohjelman merkki- valo vilkkuu koko ajan.Yksi keskeytyvä merkkiääni.Ohjelman loppu -merkkivalo vilkkuu kerran.Astianpesukoneeseen ei tule vettä.	Vesihana on tukossa tai kalkkeutunut.Puhdista vesihana.Vesihana on kiinni.Avaa vesihana.Vedenottoletkun suodatin on tukossa.Puhdista suodatin.Vedenottoletku on liitetty virheellisesti. Letku voi olla mutkalla tai litistynyt.Varmista, että liitäntä on virheetön.
Käynnissä olevan ohjelman merkki- valo vilkkuu koko ajan.Yksi keskeytyvä merkkiääni.Ohjelman loppu -merkkivalo vilkkuu kaksi kertaa.Astianpesukoneeseen jää vettä.	Altaan poistoviemäri on tukossa.Puhdista altaan poistoviemäri.Tyhjennysletku on liitetty virheellisesti. Letku voi olla mutkalla tai litistynyt.Varmista, että liitäntä on virheetön.
Käynnissä olevan ohjelman merkki- valo vilkkuu koko ajan.Yksi keskeytyvä merkkiääni.Ohjelman loppu -merkkivalo vilkkuu kolme kertaaVesivahinkosuojaus on aktivoitunut.	Sulje vesihana ja ota yhteys valtuutettuun huoltoliikkeeseen.
Pesuohjelma ei käynnisty. Laitteen luukku ei ole kiinni.Sulje luukku.Pistoke ei ole pistorasiassa.Kiinnitä pistoke pistorasiaan.Sulaketaulun sulake on palanut.Vaihda sulake.Ajastin on asetettu.Peruuta ajastus, jolloin ohjelma käynnistyy välittömästi.

Kytke virta laitteeseen tarkastusten jälkeen. Ohjelma jatkuu kohdasta, jossa se keskeytyi. Jos toimintahäiriö esiintyy uudelleen, ota yhteys valtuutettuun huoltoliik- keeseen.

Huoltoliike tarvitsee seuraavat tiedot voidakseen auttaa nopeasti ja oikein:

- Malli (Mod.)

- Tuotenumero (PNC)

- Sarjanumero (S.N.)

Tiedot on merkitty arvokilpeen.

Merkitse tarvittavat tiedot tähän:

Mallitunnus: ......

Tuotenumero: ......

Sarjanumero: ......

Pesutulos ei ole tyydyttävä.
Astiat eivät ole puhtaita.	Valittu pesuohjelma ei ole sopiva astioiden tyypille ja likaisuusasteelle.Korit on täytetty väärin eikä vesi pääse kaikille pinnoille.Suihkuvarret eivät pyöri esteettä, koska astiat on järjestetty koneeseen väärin.Sihdit ovat likaiset tai väärin paikallaan.Konetiskiainetta on käytetty liian vähän tai ei lainkaan.
Astioissa on kalkkijäämiä. • Suolasäiliö on tyhjä.	Vedenpehmennin on säädetty väärälle tasolle.Suolasäiliön korkki ei ole kunnolla kiinni.
Astiat ovat märkiä ja himmeitä. • Ei ole käytetty huuhtelukirkastetta.	Huuhtelukirkasteen säiliö on tyhjä.
Laseissa ja muissa astioissa on raitoja, maitomaisia läiskiä tai sinertävä pinta.	Pienennä huuhtelukirkasteen annostelua.
Laseissa ja muissa astioissa on kuivuneita vesipisaroita.	Suurenna huuhtelukirkasteen annostelua.Syynä voi olla käytetty pesuaine.

Tekniset tiedot

Mitat Leveys, cm 59,6
Korkeus, cm 81,8-87,8
Syvyys, cm 55,5
Sähköliitäntä - Jännite - Kokonais-teho - Sulake	Sähköliitännän tiedot on merkitty astianpesukoneen luukun sisäreunassa olevaan arvokilpeen.
Vedenpaine Minimi 0,5 bar (0,05 MPa)
Maksimi 8 bar (0,8 MPa)
Kapasiteetti Astiaston koko (henkilöluku) 12

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli , osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä.

Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

Pakkausmateriaalit ovat ympäristöystävällisiä, ja ne voidaan kierrättää. Muoviosiin on merkitty materiaalin tunniste, esim. >PE<, >PS< jne. Vie pakkausmateriaalit asianmukaisiin jätteenkeräysastioihin.

Varoitus! Laitteen käytöstäpoisto ja hävittäminen:
- Irrota pistoke pistorasiasta.
- Leikkaa johto ja pistoke irti ja hävitä ne.

Asennus

! Varoitus! Tarkista, että virtajohto on irrotettu pistorasiasta asennuksen aikana.

Tärkeää Noudata oheisen asennusoppaan ohjeita seuraavissa toimenpiteissä:

• Laitteen asennus kalusteen sisään.
• Kalustelievyn asennus.
- Liitäntä vesijohtoverkkoon ja viemäriin.

Laitteen asennus työtason alle (keittiön työtaso tai tiskipöytä).

Laitteen on oltava helposti huoltoteknikon käsiteltävissä, mikäli korjausta tarvitaan.

Sijoita laite vesihanan ja viemärilitännän viereen.

Laite ei tarvitse muita ilmanvaihtoaukkoja kuin vede-notto- ja tyhjennysletkun ja virtajohdon vaatimat aukot.

Vesiliitäntä

Vedenottoletku

Laitteen voi liittää kuumaan (max. 60 °C) tai kylmään vesihanaan.

Jos vesi kuumennetaan vaihtoehtoisen, ympäristöystävällisemmän energian avulla (esim. aurinko- tai valokennopaneelit ja tuulivoima), käytä kuumaa vettä energiankulutuksen vähentämiseksi.

Kytke vedenottoletku hanaan, jossa on 3/4-tuuman kierre.

! Huomio Älä käytä vanhan pesukoneen letkuja.

Veden paineen tulee olla kohdassa Tekniset tiedot mainitun mukainen. Vedenpainetiedot ovat saatavilla paikalliselta vesilaitokselta.

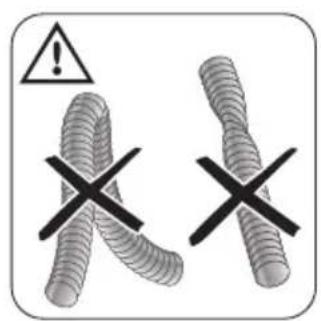

Tarkista, että vedenottoletku ei ole mutkalla eikä litistynyt tai solmussa.

Käännä vedenottoletku joko vasemmalle tai oikealle asennuksen mukaan. Kiinnitä liitosmutteri oikein pai-kalleen vesivuotojen välttämiseksi.

! Huomio Älä liitä laitetta uuteen putkistoon tai putkistoon, jota ei ole käytetty pitkään aikaan.

- Irrota luukun lukitus. Tällä tavoin voit estää lasten jäämisen loukkuun koneen sisälle ja seurauksena olevan hengenvaaran.

Astianpesukoneessa on säädettävät jalat, joiden avulla sen korkeutta voidaan säätää.

Tarkista, että vedenottoletku, tyhjennysletku ja verk- kovirtajohto eivät jää mutkalle eivätkä litisty, kun työn- nät koneen työtason alle tai kalusteen sisään.

Kiinnittäminen viereisiin kalusteisiin

Tarkista, että laitteen yläpuolella oleva työtaso on rakenteeltaan tukeva (viereinen kaluste, keittiökaappi, seinä).

Laitteen tasapainottaminen

Tarkista, että laite on tasapainossa siten, että luukku sulkeutuu kunnolla ja tiiviisti. Kun laite on oikein tasapainotettu, luukku ei kosketa viereisen kaapin kylkiin. Jos luukku ei sulkeudu kunnolla, löysää tai kiristä sää-töjalkoja, kunnes laite on täysin tasapainossa.

Anna veden juosta muutaman minuutin ajan ennen kuin liität vedenottoletkun.

Tyhjennysletku

Liitä tyhjennysletku vie- märiputkeen.

Varoitus! Valmistaja ei vastaa vahingoista, ellei näitä turvallisuusohjeita ole noudatettu.

Maadoita laite turvallisuusmääräysten mukaisesti.

Tarkista, että arvokilvessä mainittu jännite ja virtalaji vastaavat laitteen asennuspaikan arvoja.

Kytke pistoke maadoitettuun pistorasiaan.

Älä käytä jakorasioita, liittimiä tai jatkojohtoja. Tulipalon vaara!

Putken sisähalkaisija ei saa olla pienempi kuin letkun halkaisija.

Jos liität tyhjennysletkun pesualtaan alla olevaan viemäriputkeen, poista muovikalvo (A). Jos kalvoa ei pois-teta, viemäriputkeen kerääntyvät ruoanjätteet voivat tukkia putken.

! Huomio Tarkista, että vesiliitännät ovat tiiviit, jotta niistä ei vuoda vettä asennuksen jälkeen.

Älä vaihda virtajohtoa omatoimisesti. Ota yhteys valtuutettuun huoltoliikkeeseen.

Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.

Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

Innehåll

www.rosenlew-kodinkoneet.fi
