BRUKSANVISNING RW6540I ROSENLEW

Säkerhetsinformation ____ 18
Kontrollpanel 19
Diskprogram ____ 21
Innan maskinen används första gången ____ 22
Att ställa in vattenavhärdaren ____ 22
Användning av avhärdningssalt ____ 23
Användning av sköljmedel 24
Att ladda bestick och porslin ____ 24
Användning av diskmedel ____ 26

Multitab funktion 27
Att välja och starta ett diskprogram ____ 27
Underhåll och rengöring ____ 28
Om maskinen inte fungerar ____ 29
Tekniska data 31
Miljöskydd 31
Installation 31
Anslutning av vatten ____ 32
Elektrisk anslutning ____ 33

Med reservation för ändringar

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda diskmaskinen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning innan du installerar och använder diskmaskinen. Förvara bruksanvisningen nära till hands och se till att den också medföljer diskmaskinen om du flyttar eller säljer den. Alla användare måste ha fullgod kännedom om användningen av diskmaskinen och dess säkerhetsfunktioner.

Korrekt användning

• Denna diskmaskin är endast avsedd för användning i hemmet.
• Använd diskmaskinen endast till att rengöra husgeråd som är lämpliga för diskmaskiner.
• Häll inte lösningsmedel i diskmaskinen. Explosionsrisk föreligger.
• Placera knivar och andra vassa föremål i bestickskorgen med spetsarna vända nedåt. Lägg dem annars ned i den övre korgen..
• Använd endast produkter (diskmedel, salt och sköljmedel) som är avsedda för diskmaskiner.
• Het ånga kan strömma ut om du öppnar luckan när maskinen är i drift. Risk för brännskador föreligger.
• Plocka inte ut disk ur diskmaskinen förrän diskprogrammet är klart.
• När diskprogrammet är klart, stäng av diskmaskinen och stäng vattenkranen.

• Service på denna diskmaskin får endast utföras av en auktoriserad servicetekniker. Använd endast originaldelar vid reparationer och utbyten.

• Försök inte att utföra reparationer på egen hand, detta för att undvika personskador ch skador på diskmaskinen. Kontakta alltid vår lokala serviceavdelning.

• Personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, får inte använda maskinen. De måste ges vägledning och instruktioner om maskinens användning av en person som ansvarar för deras säkerhet.
• Följ säkerhetsanvisningarna från tillverkaren av diskmedlet för att undvika brännskador i ögon, mun och hals.
• Drick inte vattnet som diskmaskinen använder. Rester från diskmedlet kan finnas kvar i maskinen.
• Stäng alltid luckan när diskmaskinen inte skall användas, detta för att undvika personskador och för att ingen skall snubbla på den öppna luckan.
• Sitt eller stå inte på luckan när den är öppen.

Allmän säkerhet

Barnsäkerhet

• Endast vuxna personer får använda denna diskmaskin. Barn måste övervakas så att de inte leker med maskinen.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning föreligger.
• Förvara alla diskmedel på en säker plats. Låt inte barn ta i diskmedlen.
• Håll barn borta från diskmaskinen när luckan är öppen.

Installation

• Kontrollera att diskmaskinen inte har skadats under transporten. Nätanslut inte maskinen om den är skadad. Kontakta din återförsäljare vid behov.
• Avlägsna allt förpackningsmaterial innan diskmaskinen används första gången.
• Den elektriska installationen måste utföras av en kvalificerad och kompetent person.
• Alla rörläggningsarbeten måste utföras av en kvalificerad och kompetent person.

• Modifiera inte denna produkt och ändra inte dess specifikationer. Risk för personskador och skador på maskinen föreligger.

• Använd inte diskmaskinen om:
  – nätkabeln eller vattenslangarna är skadade,
  – maskinens kontrollpanel, övre panel eller sockel är skadad så att det går att komma åt maskinens insida.
  Kontakta vår lokala serviceavdelning.

- Borra inte i diskmaskinens sidor. Maskinens hydrauliska och elektriska komponenter kan skadas av detta.

Varning Följ noga instruktionerna för anslutning av elektricitet och vatten.

Kontrollpanel

1 Strömbrytare På/Av
2 Programvalsknappar
3 Knapp för startfördröjning
4 Kontrollampor
5 Funktionsknappar

Kontrollampor
1)	Tänds när saltbehållaren behöver fyllas på. Se avsnittet "Användning av avhärdningssalt".Saltbehållarens kontrollampa kan vara tänd i flera timmar, men detta har inte någon negativ effekt på produktens funktion.
Multi-tab	Kontrollampan visar om multitabfunktionen är aktive-rad/inaktiverad. Se avsnittet "Multitabfunktion".

Kontrollampor

Kontrollampan tänds när diskprogrammet är klart. Ytterligare funktioner:

• Vattenavhärdarens nivå.
- Aktivering/inaktivering av ljudsignalerna.
- Aktivering/inaktivering av sköljmedelsdoseringen.
• Larm vid fel på produkten.

1) Kontrollampan är släckt medan ett diskprogram pågår.

Funktionsknappar

Använd funktionsknapparna för att göra följande:

• Ställa in vattenavhärdaren. Se avsnittet "Inställning av vattenavhärdaren".
• Aktivera / inaktivera ljudsignalerna. Se avsnittet "Ljudsignaler".
• Aktivera / inaktivera Multitabfunktionen. Se avsnittet "Multitabfunktion".
• Aktivera / inaktivera sköljmedelsdoseringen när Multitabfunktionen är aktiverad. Se avsnittet "Multitabfunktion".
• Avbryta ett pågående diskprogram eller fördröjd start. Se avsnittet "Ställa in och starta ett diskprogram".

Knapp för Födröjd start

Använd denna knapp för att fördröja starten av ett diskprogram med 3, 6 eller 9 timmar. Se avsnittet "Ställa in och starta ett diskprogram".

Inställningsläge

Maskinen är i inställningsläge när alla programlampor lyser.

Maskinen måste vara i inställningsläge för att du skall kunna göra följande:

• Ställa in ett diskprogram.
• Ställa in vattenavhärdarens nivå.
  – Aktivera / inaktivera ljudsignalerna.
  – Aktivera / inaktivera sköljmedelsdoseringen.

Om en programlampa lyser, avbryt programmet för att återgå till inställningsläge. Se avsnittet "Ställa in och starta ett diskprogram".

Ljudsignaler

Du kan höra en ljudsignal:

• När diskprogrammet är klart.
• Under inställning av vattenavhärdarens nivå.
• När maskinen har en felfunktion.

Gör på följande sätt för att inaktivera ljudsignalerna:

1. Sätt på diskmaskinen.
2. Kontrollera att maskinen är i inställningsläge.
3. Håll funktionsknapparna B och C intryckta tills kontrollamporna för funktionsknapparna A, B och C börjar att blinka.
4. Tryck på funktionsknapp C.

– Kontrollamporna för funktionsknapparna A och B slocknar.
- Kontrollampan för funktionsknapp C börjar att blinka.
- Kontrollampan för "Program klart" tänds. Ljudsignalerna är aktiverade.

1. Tryck på funktionsknapp C en gång till.

2. Kontrollampan för "Program klart" slocknar. Ljudsignalerna är inaktiverade.

3. Stäng av diskmaskinen för att spara inställningen. Gör på följande sätt för att aktivera ljudsignalerna:

4. Utför ovanstående procedur tills kontrollampan för "Program klart" tänds.

Programöversikt

Program	Smutsgrad	Typ av disk	Beskrivning av programmet
	Hårt smutsad disk Porslin, bestick, kastrul-ler och pannor		FördiskHuvuddisk upp till 70 °C2 mellanliggande sköljningarAvslutande sköljningTorkning
AUTO1)	Valfri Porslin, bestick, kastrul-ler och pannor		FördiskHuvuddisk upp till 45 eller 70 °C1 eller 2 mellanliggande sköljningarAvslutande sköljningTorkning
2)	Normalt eller lätt smutsad disk	Porslin och bestick Huvuddisk upp till 65 °CAvslutande sköljning
ECO3)	Normalt smutsad disk	Porslin och bestick Fördisk	Huvuddisk upp till 50 °C1 mellanliggande sköljningAvslutande sköljningTorkning
	Normalt eller lätt smutsad disk	Ömtåligt porslin och glas Huvuddisk upp till 45 °C1 mellanliggande sköljningAvslutande sköljningTorkning

1) Under automatiska diskprogram bestäms diskens smutsgrad av hur grumligt vattnet är. Programmets varaktighet och förbrukningsvärden kan variera. Detta beror på om diskmaskinen är full eller delvis fylld och på diskens smutsgrad. Diskmaskinen justerar automatiskt vattnets temperatur under huvuddisken.

2) Detta är ett perfekt program för en diskmaskin som inte är helt fylld. Idealiskt för en familj på 4 personer som bara vill fylla på diskgods från frukost och middag.

3) Testprogram för provanstalter. Se separat bifogad broschyr för testdata.

Förbrukningsvärden

Program Programtid (minuter) Energiförbrukning		(kWh)	Vatten (liter)
	80-90 1,6-1,8 22-24
AUTO	90-140 1,1-1,7 12-23
	30 0,9 9
ECO	150-160 1,0-1,1 13-15
	60-70 0,8-0,9 14-15

Förbrukningsvärdena kan variera beroende på vattnets tryck och temperatur, variationer i nätspänningen och diskmängden.

Innan maskinen används första gången

Se följande instruktioner för varje steg av proceduren:

1. Kontrollera att vattenavhärdarens nivå är korrekt inställd för den hårdhet vattnet har där du bor. Justera vattenavhärdaren vid behov.
2. Fyll på disksalt i saltbehållaren.
3. Fyll på sköljmedel i sköljmedelsfacket.

4. Ladda diskmaskinen med bestick, porslin och övrig disk.

5. Ställ in lämpligt diskprogram för typen av disk och smutsgraden.

6. Fyll på diskmedelsfacket med korrekt mängd diskmedel.
7. Starta diskprogrammet.

Om du tänker använda kombinerade disktabletter ("3 i 1", "4 i 1", "5 i 1", etc.), se avsnittet "Multi-tabfunktion".

Att ställa in vattenavhärdaren

Vattenavhärdaren avlägsnar mineraler och salter från det inkommande vattnet. Mineraler och salter kan ha en negativ effekt på maskinens funktion.

Vattnets hårdhet mäts enligt ekvivalenta skalor:

• Tyska grader (dH°).

• Franska grader (°TH).

• mmol/l (millimol per liter - en internationell enhet för vattnets hårdhetsgrad).

• Clarke.
  Ställ in vattenavhärdaren på den hårdhet vattnet har där du bor. Hör efter hos Vattenverket om du är osäker.

Vattenhårdhet Inställning av vattnets hårdhet
°dH	°TH	mmol/l	Clarke	manuellt	elektroniskt
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Salt behöver inte användas.

Du måste ställa in vattenavhärdaren manuellt eller elektroniskt.

Manuell inställning

Diskmaskinen är fabriksinställd på nivå 2.

Ställ in vredet på läge 1 eller 2.

Elektronisk inställning

Vattenhärdheten är fabriksinställd på nivå 5.

1. Sätt på diskmaskinen.
2. Kontrollera att maskinen är i inställningsläge.
3. Håll funktionsknapparna B och C intryckta tills kontrollamporna för funktionsknapparna A, B och C börjar att blinka.
4. Släpp funktionsknapparna B och C.

Användning av avhärdningssalt

Försiktighet Använd bara specialsalt för diskmaskiner. Salt som inte är lämpligt för maskiner skadar avhärdaren.

1. Tryck på funktionsknapp A.

2. Kontrollampan för funktionsknapp A fortsätter att blinka.
   – Kontrollamporna för funktionsknapparna B och C slocknar.
   – Kontrollampan för "Program klart" börjar att blinka.

– Du kan höra en ljudsignal.

Inställningsfunktionen för vattenavhärdaren är aktiverad.

Kontrollampan för "Program klart" blinkar och en ljudsignal avges för att indikera vattenavhärdarens inställda nivå. Pausen varar cirka 3 sekunder.

Exempel: 5 blinkningar / 5 intermittenta ljudsignaler - paus - 5 blinkningar / 5 intermittenta ljudsignaler - paus, etc... = nivå 5.

1. Tryck en gång på funktionsknapp A för att öka vattenavhärdarens nivå ett steg.

2. Tryck på strömbrytaren för att spara inställningen.

Fyll saltbehållaren med 1 liter vatten (bara första gången).

Det är normalt att vatten rinner över från saltbehållaren när den fylls med salt.

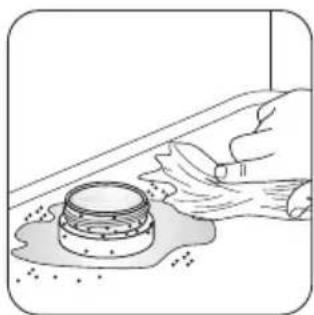

i Kontrollera att inga saltkorn finns utanför saltbehållaren. Salt som ligger kvar en stund på behål-

laren faller ner i behållaren. Vi rekommenderar att direkt starta ett diskprogram efter att saltbehållaren har fyllts på. Detta förhindrar rostbildning på grund av utspillt salt.

När du ställer in vattenhårdheten elektroniskt på nivå 1 lyser inte saltindikeringen.

Användning av sköljmedel

! Försiktighet Använd endast sköljmedel som är avsedda för diskmaskiner.

Gör så här för att fylla på sköljmedelsfacket:

Fyll på när kontrollampan för sköljmedel ( B) lyser.

! Försiktighet Fyll inte på sköljmedelsfacket med andra produkter (t.ex. rengöringsmedel eller flytande diskmedel). Diskmaskinen kan skadas.

Ställa in doseringen av spolglans

Doseringen av sköljmedel är fabriksinställd på läge 4. För att öka eller minska doseringen, se "Om maskinen inte fungerar".

Att ladda bestick och porslin

Råd och tips

! Försiktighet Använd diskmaskinen endast för husgeråd som är lämpliga för diskmaskiner.

Använd inte diskmaskinen för att rengöra föremål som kan absorbera vatten (t.ex. svampar eller trasor).

• Gör på följande sätt innan du laddar bestick och porslin:

• Avlägsna alla matrester och andra smutspartiklar.
  – Mjuka upp rester av inbränd mat i pannor.

• Gör på följande sätt när du laddar bestick och porslin:
  – Ladda ihåliga föremål (t.ex. koppar, glas och pannor) med öppningarna vända nedåt.
  – Se till att vatten inte kan samlas i glas eller andra föremål med djup bas.
  – Se till att bestick och porslin inte ligger inuti andra föremål.
  – Se till att bestick och porslin inte täcker andra föremål.
  – Se till att glas inte vidrör andra glas.

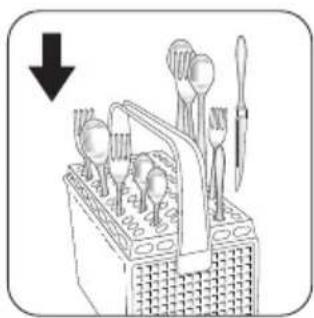

– Placera små föremål i bestickskorgen.

• Plastföremål och teflonbehandlade pannor kan hålla kvar vattendroppar. Plastföremål torkar inte lika bra som porslin och stålföremål.
• Placera lätta föremål i överkorgen. Se till att före-målen inte kan röra sig.

Försiktighet Kontrollera att spolarmarna kan rotera fritt innan du startar ett diskprogram.

Varning Stäng alltid luckan när du är klar med att ladda eller plocka ur disk. En öppen lucka kan farlig.

Placera serveringsfat och stora lock runt kan- ten av underkorgen.

Pinnraderna i underkorgen kan fällas ned för att ge plats åt kastruller, pannor och skålar.

Använd besticksgallret. Om bestickens storlek inte medger användning av besticksgallret kan du art detta.

Placera diskgodset så att vattnet när alla ytor.

Fäll upp koppställen för att placera höga föremål.

Undvik att placera tallrikar i de tre första avdelningarna i den främre delen av överkorgen. Var med att luta tallrikarna framåt.

Justering av överkorgens höjd

För att placera stora tallrikar i underkorgen, flytta först överkorgen till den övre positionen.

Varning Justera höjden innan du laddar överkorgen.

Föremålens maximala höjd i:

Överkorgen Underkorgen

Övre läget 20 cm 31 cm

Nedre läget 24 cm 27 cm

Användning av diskmedel

Använd endast diskmedel (pulver, flytande eller tabletter) som är lämpliga för diskmaskiner.

Läs och följ anvisningarna på förpackningen:

- Dosera enligt tillverkarens anvisningar.

- Rekommendationer för förvaring.

Skydda miljön genom att inte använda mer än den rekommenderade mängden diskmedel.

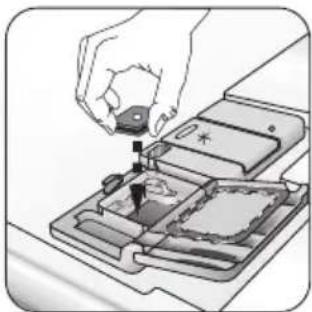

Fyll på diskmedelsfacket (A) med diskmedel.

Om du använder ett diskprogram med fördisk, fyll på mer diskmedel i fördiskfacket ( B).

Gör så här för att flytta överkorgen till den övre eller undre positionen:

1. Flytta ut de främre stoppanordningarna (A).
2. Dra ut korgen.
3. Placera korgen i den övre eller undre positionen.
4. Sätt tillbaka de främre stoppanordningarna (A) i deras utgångslägen.

Försiktighet Placera inte koppar i koppställen när korgen är i den övre positionen.

Olika märken av diskmedel löses upp olika snabbt. Vissa disktabletter uppnår inte bästa rengöringsresultat under korta diskprogram. Avänd långa diskprogram med disktabletter för att avlägsna allt diskmedel.

Multitabfunktionen är avsedd för kombinerade disktabletter.

Dessa tabletter innehåller ämnen såsom diskmedel, sköljmedel och disksalt. Vissa typer av tabletter kan innehålla andra ämnen.

Kontrollera om dessa tabletter är lämpliga för vattnets hårdhet där du bor. Se tillverkarens anvisningar.

När du aktiverar Multitabfunktionen förblir den aktiverad tills du inaktiverar den.

Multitabfunktionen stoppar automatiskt doseringen av sköljmedel och salt. Kontrollampan för saltbehållaren inaktiveras.

Programtiden kan öka när du använder Multitabfunktionen.

Aktivera eller inaktivera Multitabfunktionen innan du startar ett diskprogram.

Du kan inte aktivera eller inaktivera Multitabfunktionen medan ett program pågår. Avbryt diskprogrammet och ställ sedan in det igen.

För att aktivera Multitabfunktionen:

- Håll de två Multitab-knapparna (funktionsknapparna D och E) intryckta. Kontrollampan för Multitabfunktionen tänds.

För att inaktivera Multitabfunktionen:

- Håll de två Multitab-knapparna (funktionsknapparna D och E) intryckta. Kontrollampan för Multitabfunktionen slocknar.

Gör så här om torkresultaten inte är tillfredsställande:

1. Fyll på sköljmedel i sköljmedelsfacket.

2. Aktivera sköljmedelsdoseringen.

Att välja och starta ett diskprogram

Ställ in diskprogrammet med luckan på glänt. Diskprogrammet startar först när luckan stängs. Tills dess går det att ändra inställningarna.

Gör så här för att ställa in och starta ett diskprogram:

1. Sätt på diskmaskinen.
2. Kontrollera att maskinen är i inställningsläge.

3. Tryck på en av programknapparna. Se avsnittet "Programöversikt". – Kontrollampan för det valda programmet tänds.

4. Ställ in sköljmedelsdoseringen på läge 2.

- Du kan endast aktivera eller inaktivera sköljmedelsdoseringen när Multitabfunktionen är aktiverad,

För att aktivera sköljmedelsdoseringen:

1. Sätt på diskmaskinen.
2. Kontrollera att maskinen är i inställningsläge.
3. Håll funktionsknapparna B och C intryckta.
   – Kontrollamporna för funktionsknapparna A, B och C börjar att blinka.

4. Tryck på funktionsknapp B.
   – Kontrollamporna för funktionsknapparna A och C slocknar.
   – Kontrollampan för funktionsknapp B fortsätter att blinka.

5. Tryck på funktionsknapp B en gång till.
   – Kontrollampan för "Program klart" tänds.

6. Stäng av diskmaskinen för att spara inställningen. För att inaktivera sköljmedelsdoseringen, utför ovanstående steg tills kontrollampan för "Program klart" slocknar.

För att åter använda vanligt diskmedel: 1. Inaktivera Multitabfunktionen.

1. Fyll på saltbehållaren och sköljmedelsfacket.
2. Ställ in vattenavhärdaren på den högsta nivån.
3. Kör ett diskprogram utan disk.
4. Ställ in vattenavhärdaren på den hårdhet vattnet har där du bor.

5. Justera doseringen av sköljmedel.

6. Stäng luckan. – Diskprogrammet startar.

i Medan diskprogrammet pågår kan du inte ändra programmet. Avbryt diskprogrammet.

Varning Pausa eller avbryt ett pågående diskprogram endast om det är absolut nödvändigt.

! Försiktighet Öppna luckan försiktigt. Het ånga kan strömma ut.

Avbryta ett diskprogram

1. Håll funktionsknapparna B och C intryckta tills alla programlampor tänds.
2. Släpp funktionsknapparna B och C för att avbryta diskprogrammet.

Du kan i detta läge göra följande:

1. Stänga av diskmaskinen.
2. Ställa in ett nytt diskprogram.

Fylla på diskmedelsfacket innan du ställer in ett nytt diskprogram.

Göra en paus i ett diskprogram

Öppna luckan.

• Programmet stannar.
  Stäng luckan.
• Programmet fortsätter från den punkt där det avbröts.

Ställa in och starta ett diskprogram med fördröjd start

1. Tryck på strömbrytaren.
2. Ställ in ett diskprogram.

– Kontrollampan för det valda programmet tänds.

1. Tryck på knappen "Fördröjd start" tills kontrollam- pan för önskat antal timmar börjar att blinka (3, 6 eller 9 timmar).
2. Stäng luckan.

– Nedräkningen av den fördröjda starten börjar.
– Nedräkningen minskar i steg om 3 timmar.

När nedräkningen löper ut startar diskprogrammet automatiskt.

Öppna inte luckan under nedräkningen för att inte avbryta nedräkningen. Om du gör det och stänger luckan igen fortsätter nedräkningen från den punkt där den avbröts.

Avbryta en fördröjd start:

1. Håll funktionsknapparna B och C intryckta tills alla programlampor tänds.

– När du avbryter en fördröjd start så avbryts också diskprogrammet.

1. Ställ in ett nytt diskprogram.

När diskprogrammet är klart

Stäng av diskmaskinen vid dessa förhållanden:

• Diskmaskinen stannar automatiskt.

• Signalen för program klart ljuder.

• Öppna luckan.

– Kontrollampan för Klart tänds.
– Programindikering är tänd.

1. Tryck på På/Av-knappen.
2. För bättre torkresultat, låt luckan stå på glänt några minuter innan diskgodset plockas ut.

Låt diskgodset kallna innan det plockas ut ur maskinen.

Varmt diskgods kan lätt skadas.

Plocka ut diskgodset

• Plocka först ut diskgods från den nedre korgen, sedan från den övre.
• Det kan finnas vatten på diskmaskinens sidor och lucka. Rostfritt stål kallnar fortare än diskgodset.

Underhåll och rengöring

Varning Stäng av diskmaskinen innan du rengör filtren.

Viktigt Använd inte produkten utan att filtren sitter på plats. Kontrollera att filtren har monterats korrekt.

Felaktig montering resulterar i dåliga diskresultat och skadar produkten.

Rengör filtren A, B och C under rinnande vatten.

Vrid handtaget ca 1/4 varv moturs för att ta bort filter B och C.

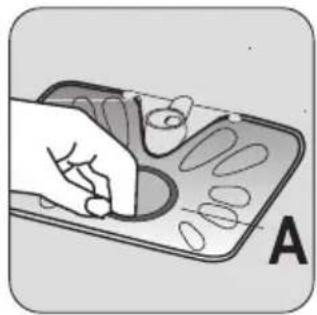

Tag bort det platta filtret A från maskinens botten.

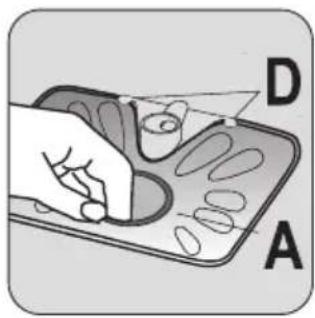

Sätt tillbaka det platta filtret A på plats i diskmaskinens botten. Montera det platta filtret korrekt under de två styrtapparna D.

Montera filtersystemet. Vrid handtaget medurs tills det läser fast för att läsa filtersystemet.

Om maskinen inte fungerar

Produkten startar inte eller stoppar under drift. Om ett fel uppstår, försök först att lösa problemet på egen hand. Kontakta vår serviceavdelning om du inte kan lösa problemet.

Viktigt Avlägsna inte spolarmarna.

Om hålen i spolarmarna täpps igen av matrester kan hålen rensas med en cocktailpinne.

Utvändig rengöring

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa. Använd endast neutrala, milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel (aceton, trikloretylen eller liknande).

Åtgärder vid frysrisk

Försiktighet Installera inte diskmaskinen på en plats där temperaturen kan sjunka under 0 °C.

Tillverkaren ansvarar inte för skador orsakade av frost.

Om detta inte går att undvika, töm maskinen och stäng luckan. Koppla loss tillvattenslangen och töm slangen på vatten.

Försiktighet Stäng av produkten innan du går igenom följande förslag på korrigerande åtgärder.

Felkoder och problem Möjliga orsaker och åtgärder

• Kontrollampan för det pågående programmet blinkar kontinuerligt.
• Intermittent ljudsignal

• Kontrollampan Klart blinkar 1 gång. Diskmaskinen fylls inte med vatten.

• Vattenkranen är blockerad eller belagd med kalk. Rengör vattenkranen.
  • Vattenkranen är stängd. Öppna vattenkranen.

• Filtret i tilloppsslangen är igentäppt. Rengör filtret.
• Tilloppsslangen är inte rätt ansluten. Slangen kan vara klämd eller vikt. Kontrollera att anslutningen är korrekt.

Felkoder och problem Möjliga örsaker och åtgärder
Kontrollampan för det pågående programmet blinkar kontinuerligt.Intermittent ljudsignalKontrollampan Klart blinkar 2 gånger. Diskmaskinen tömmer inte vattnet.	Avloppsmuffen är blockerad.Rengör avloppsmuffen.Tömningsslangen är inte rätt ansluten. Slangen kan vara klämd eller vikt.Kontrollera att anslutningen är korrekt.
Kontrollampan för det pågående programmet blinkar kontinuerligt.Intermittent ljudsignalKontrollampan Klart blinkar 3 gånger.Översvämningsskyddet är aktiverat.	Stäng vattenkranen och kontakta vår lokala serviceavdelning.
Programmet startar inte. • Diskmaskinens lucka är inte stängd.Stäng dörren.Stickkontakten är inte isatt.Sätt i stickkontakten.Säkringen har löst ut i säkringsskåpet.Byt ut säkringen.Startfördröjning är inställt.Avbryt startfördröjningen och starta programmet direkt.

Sätt på diskmaskinen efter kontrollen. Programmet fortsätter från den punkt där det avbröts. Kontakta vår serviceavdelning om problemet återkommer.

För att kunna hjälpa dig snabbt och korrekt behöver du ha följande uppgifter till hands:

• Modellbeteckning (Mod.)
• Produktnummer (PNC)

- Serienummer (S.N.)

Dessa uppgifter finner du på typskylten.

Anteckna uppgifterna här:

Modellbeteckning: ......

Produktnummer: ......

Serienummer: ....

Diskresultaten är inte tillfredsställande

Disken är inte ren.	Det valda diskprogrammet är inte lämpligt för diskgodset och smutsgraden.Korgarna är felaktigt påfyllda så att vattnet inte kan nå alla ytor.Spolarmarna kan inte rotera fritt eftersom disken har placerats felaktigt.Filtren är igensatta eller fel monterade.För lite eller inget diskmedel alls har använts.
Kalkfläckar på diskgodset • Saltbehållaren är tom.Avhärdaren är inställd på fel nivå.Locket till saltbehållaren är inte stängt ordentligt.
Disken är våt och glanslös. • Spolglans har inte använts.Spolglansfacket är tomt.
Diskresultaten är inte tillfredsställande
Det är ränder, mjölkaktiga fläck-ar eller en blåaktig beläggning på glas och porslin.	• Minska spolglansdoseringen.
Torkade vattendroppar på glas och diskgods.	• Öka spolglansdoseringen.• Diskmedlet kan också vara orsaken.

Tekniska data

Mått Bredd cm 59,6
Höjd cm 81,8-87,8
Djup cm 55,5
Elektrisk anslutning - Nätspänning- Total effekt - Säkring	Information om den elektriska anslutningen finns på typskylten som sitter på insidan av diskmaskinens lucka.
Vattentryck Min 0,5 bar (0,05 MPa)
Max 8 bar (0,8 MPa)
Kapacitet Kuvert 12

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastkomponenterna är märkta med t.ex.

Installation

Varning Kontrollera att stickkontakten inte sitter i eluttaget under installationen.

Viktigt Följ anvisningarna i bifogad beskrivning för att:

• Bygga in diskmaskinen.
• Montera dekorskiva.
• Ansluta vatten- och tömningsslang.

PE<, >PS<, etc. Kassera förpackningsmaterialen i härför avsedda behållare på kommunens sopstationer.

Varning Gör på följande sätt för att kassera diskmaskinen:

• Koppla loss maskinen från eluttaget.
• Klipp av nätkabeln och stickkontakten och kassera dem.
• Kassera lucklåset. Detta gör att barn inte kan bli innestängda i maskinen med risk för deras liv.

Installera diskmaskinen under bänk.

Vid behov av reparation skall diskmaskinen vara lätt åtkomlig för servicetekniker.

Placera diskmaskinen intill en vattenkran och ett avlopp.

För tömningsslang och elkabel behövs öppningar.

Diskmaskinen har justerbara fötter för justering av höjden.

Se till att tilloppsslangen, tömningsslangen och elkabeln inte är klämda eller vikta när maskinen sätts på plats.

Placera diskmaskinen intill andra enheter

Se till att bänken under vilken maskinen placeras är av säker konstruktion (andra köksenheter, skåp, vägg).

Anslutning av vatten

Tilloppsslang

Anslut diskmaskinen till antingen varmvatten (max. 60°C) eller kallvatten.

Anslut till varmvatten för att minska energiförbrukningen om varmvattnet kommer från alternativa energikällor som är mer miljövänliga, t.ex. bergvärme, fjärrvärme eller vindkraft.

Anslut tilloppsslangen till en kran med en extern gänga på 3/4 tum.

Försiktighet Använd inte anslutningsslangar från en gammal maskin.

Vattentrycket måste vara inom de gränser som anges i "Tekniska data". Information om det genomsnittliga vattentrycket där du bor kan erhållas från det lokala Vattenverket.

Kontrollera att tilloppsslangen inte är snodd eller klämd. Vänd tilloppsslangen åt vänster eller höger för att passa installationen. Aptera och dra åt låsmuttern korrekt för att undvika vattenläckage.

Försiktighet Anslut inte diskmaskinen till nya rörledningar eller ledningar som inte har använts

på länge. Låt vattnet rinna några minuter innan du ansluter tilloppsslangen.

Tömningsslang

Anslut tömningsslangen till tvättställets muff.

Justera diskmaskinens nivå

Se till att maskinen är i våg och tätar luckan korrekt. Om maskinens nivå är korrekt, när inte luckan sidorna på skåpet. Om luckan inte stänger korrekt, lossa eller drag åt justeringsfötterna tills maskinen är i våg.

Innerdiametern får inte vara mindre än slangens diameter.

Om tömningsslangen ansluts till ett tvättställs vattenlås, tag bort plastmembranet (A). Om inte membranet tas bort kan matrester täppa till tömningsslangens muff.

Försiktighet Kontrollera att vattenkopplingarna är täta för att förhindra vattenläckage.

Elektrisk anslutning

Varning Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Jorda diskmaskinen enligt gällande säkerhetsbestämmelser.

Kontrollera att spänningen och strömstyrkan i ditt hem överensstämmer med de märkdata som anges på diskmaskinens typskylt.

Anslut alltid maskinen till ett korrekt installerat, stötsäkert och jordat eluttag.

Använd inte grenuttag, adaptrar eller förlängningskablar. Risk för brand föreligger.

Byt inte ut nätkabeln på egen hand. Kontakta vår lokala serviceavdelning.

Se till att stickkontakten är åtkomlig när diskmaskinen har installerats.

Dra inte i nätkabeln för att koppla loss diskmaskinen från eluttaget - ta tag i stickkontakten.

www.electrolux.com
