SC-PM600EG - Äänijärjestelmä PANASONIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Stereo-CD-soitin
Pääyksikön mitat	153 x 224 x 232 mm
Kaiuttimien mitat	145 x 224 x 197 mm (kukin)
Pääyksikön paino	1,4 kg
Kaiuttimien paino	1,9 kg (kukin)
Virtalähde	AC 220-240 V, 50 Hz
Virrankulutus	17 W
Valmiustilan virrankulutus	0,3 W (Bluetooth-valmiustila pois käytöstä)
Lähtöteho	20 W kanavaa kohti (RMS, 6 Ω, 1 kHz, 10 % THD)
Toistettavat formaatit	CD, CD-R/RW (CD-DA, MP3), USB (MP3), Bluetooth®
FM-viritin	30 esiohjattua asemaa
Bluetooth®	Versio 2.1 + EDR, profiilit A2DP, AVRCP
Lisätoiminnot	Ajastimet (toisto, valmiustila), äänitehosteet (EQ, D.BASS, Surround), kaukosäädin
Huolto	Puhdista pehmeällä, kuivalla liinalla. Älä käytä alkoholia, ohennia tai bensiiniä.
Turvallisuus	Älä altista kosteudelle, älä avaa, käytä vain suositeltuja lisävarusteita.
Varaosat ja korjattavuus	Kaukosäädin (N2QAYB000984), virtajohto, FM-antenni. Korjaus pätevän teknikon toimesta.
Yleiset tiedot	Tuotemerkki: PANASONIC, Malli: SC-PM600EG, Kategoria: Audiojärjestelmä

Usein kysytyt kysymykset - SC-PM600EG PANASONIC

Miten laite nollataan toimintahäiriön sattuessa?

Irrota virtajohto pistorasiasta. Pidä pääyksikön virta/valmiustila-painiketta painettuna ja kytke virtajohto takaisin. Jatka painamista, kunnes näytössä näkyy ----. Kaikki asetukset palautuvat tehdasasetuksiin.

Kuinka Bluetooth-laite yhdistetään ensimmäistä kertaa?

Ota Bluetooth-toiminto käyttöön laitteessasi ja aseta se lähelle järjestelmää. Paina laitteen ®-painiketta. Jos PAIRING ei näy, paina PLAY MENU valitaksesi PAIRING ja vahvista OK:lla. Valitse SC-PM600 laitteesi Bluetooth-listasta. Jos koodia kysytään, syötä 0000.

Mitä tehdä, jos Bluetooth-ääni pätkii tai katkeilee?

Siirrä laite alle 10 metrin päähän järjestelmästä. Poista esteet niiden väliltä. Jos ongelma jatkuu, paina PLAY MENU, valitse LINK MODE ja valitse MODE 1 vakaamman yhteyden saamiseksi.

Kuinka laitteen kello säädetään?

Paina SETUP useita kertoja, kunnes näet CLOCK, ja paina sitten OK. Säädä tunnit ja minuutit painikkeilla ▲/▼ ja vahvista OK:lla. Kello toimii 24 tunnin aikajärjestelmässä.

Kuinka herätys ohjelmoidaan toistoajastimella?

Säädä ensin kello. Paina SETUP valitaksesi TIMER ADJ. Säädä alkamisaika ▲/▼-painikkeilla ja vahvista, sitten päättymisaika. Valitse lähde (CD, USB tai Radio). Valitse sitten TIMER SET ja aseta se SET-tilaan. Laitteen on oltava valmiustilassa, jotta ajastin toimii.

Kuinka FM-vastaanottoa parannetaan?

Varmista, että sisäinen FM-antenni on oikein asetettu. Jos vastaanotto on edelleen huono, voit käyttää valinnaista ulkoantennia. Se on asennettava pätevän teknikon toimesta.

Kuinka laite puhdistetaan oikein?

Käytä pehmeää, kuivaa liinaa laitteen pyyhkimiseen. Älä koskaan käytä alkoholia, maalin ohenninta tai bensiiniä. Jos käytät kemikaalilla kyllästettyä liinaa, lue ensin sen ohjeet.

Mitä virheilmoitus « F61 » näytöllä tarkoittaa?

Koodi F61 tarkoittaa sisäistä ongelmaa. Irrota virtajohto pistorasiasta ja ota yhteyttä jälleenmyyjään tai pätevään teknikkoon. Älä yritä korjata laitetta itse.

Kuinka kaukosäätimen koodia vaihdetaan, jotta vältetään häiriöt muiden laitteiden kanssa?

Vaihtaaksesi koodiin REMOTE 2, pidä kaukosäätimen OK- ja USB/CD-painikkeita painettuna vähintään 4 sekunnin ajan. Palataksesi koodiin REMOTE 1, pidä OK- ja ®-painikkeita painettuna 4 sekunnin ajan. Pääyksikön on oltava CD-lähteellä.

Mikä on tämän audiojärjestelmän lähtöteho?

RMS-lähtöteho on 20 W kanavaa kohti (6 Ω, 1 kHz, 10 % kokonaissärö), eli kokonaisteho on 40 W RMS.

KÄYTTÖOHJE SC-PM600EG PANASONIC

CD-stereojärjestelmä

Model No. SC-PM600

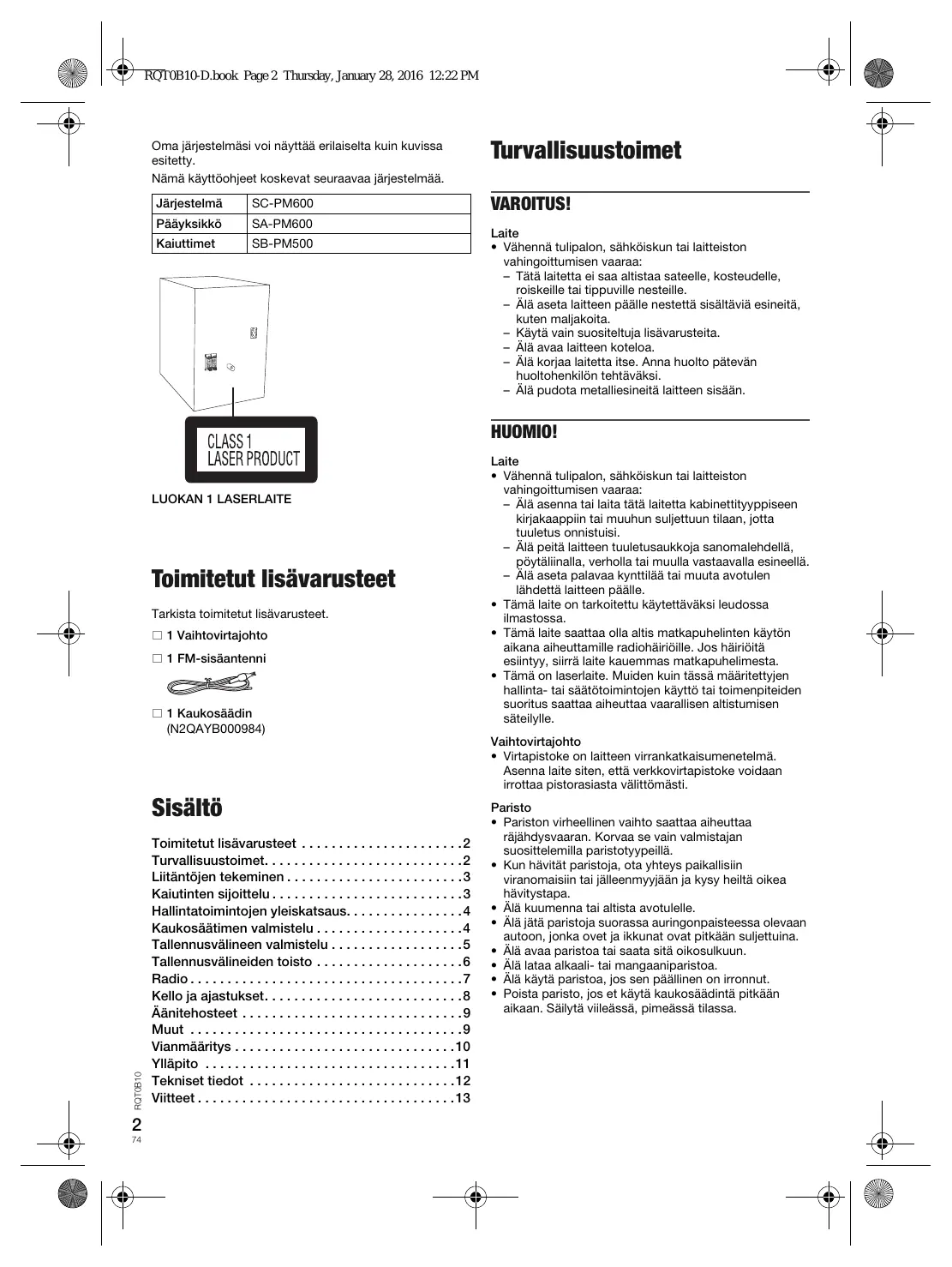

Kiitos, että hankit tämän tuotteen.

Lue nämä ohjeet huolellisesti parhaan suorituskyvyn ja turvallisuuden takaamiseksi.

Säilytä ohje tulevaa tarvetta varten.

Oma järjestelmäsi voi näyttää erilaiselta kuin kuvissa esitetty.

Nämä käyttöohjeet koskevat seuraavaa järjestelmää.

Järjestelmä	SC-PM600
Pääyksikkö	SA-PM600
Kaiuttimet	SB-PM500

Toimitetut lisävarusteet

Tarkista toimitetut lisävarusteet.

□ 1 Vaihtovirtajohto
□ 1 FM-sisäantenni

□ 1 Kaukosäädin (N2QAYB000984)

Sisältö

Toimitetut lisävarusteet ....2

Turvallisuustoimet. 2

Liitäntöjen tekeminen....3

Kaiutinten sijoittelu....3

Hallintatoimintojen yleiskatsaus. 4

Kaukosäätimen valmistelu ....4

Tallennusvälineen valmistelu ....5

Tallennusvälineiden toisto 6

Radio....7

Kello ja ajastukset....8

Äänitehosteet 9

Muut 9

Vianmääritys....10

Ylläpito ....11

Tekniset tiedot ....12

Viitteet....13

Turvallisuustoimet

VAROITUS!

Laite

• Vähennä tulipalon, sähköiskun tai laitteiston vahingoittumisen vaaraa:
• Tätä laitetta ei saa altistaa sateelle, kosteudelle, roiskeille tai tippuville nesteille.
• Älä aseta laitteen päälle nestettä sisältäviä esineitä, kuten maljakoita.
• Käytä vain suositeltuja lisävarusteita.
• Älä avaa laitteen koteloa.
• Älä korjaa laitetta itse. Anna huolto pätevän huoltohenkilön tehtäväksi.
• Älä pudota metalliesineitä laitteen sisään.

HUOMIO!

Laite

• Vähennä tulipalon, sähköiskun tai laitteiston vahingoittumisen vaaraa:
• Älä asenna tai laita tätä laitetta kabinettityyppiseen kirjakaappiin tai muuhun suljettuun tilaan, jotta tuuletus onnistuisi.
  – Älä peitä laitteen tuuletusaukkoja sanomalehdellä, pöytäliinalla, verholla tai muulla vastaavalla esineellä.

• Älä aseta palavaa kynttilää tai muuta avotulen lähdettä laitteen päälle.

• Tämä laite on tarkoitettu käytettäväksi leudossa ilmastossa.

• Tämä laite saattaa olla altis matkapuhelinten käytön aikana aiheuttamille radiohäiriöille. Jos häiriöitä esiintyy, siirrä laite kauemmas matkapuhelimesta.
• Tämä on laserlaite. Muiden kuin tässä määritettyjen hallinta- tai säätötoimintojen käyttö tai toimenpiteiden suoritus saattaa aiheuttaa vaarallisen altistumisen säteilylle.

Vaihtovirtajohto

- Virtapistoke on laitteen virrankatkaisumenetelmä. Asenna laite siten, että verkkovirtapistoke voidaan irrottaa pistorasiasta välittömästi.

Paristo

• Pariston virheellinen vaihto saattaa aiheuttaa räjähdysvaaran. Korvaa se vain valmistajan suosittelemilla paristotyypeillä.
• Kun hävität paristoja, ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään ja kysy heiltä oikea hävitystapa.
• Älä kuumenna tai altista avotulelle.
• Älä jätä paristoja suorassa auringonpaisteessa olevaan autoon, jonka ovet ja ikkunat ovat pitkään suljettuina.
• Älä avaa paristoa tai saata sitä oikosulkuun.
• Älä lataa alkaali- tai mangaaniparistoa.
• Älä käytä paristoa, jos sen päällinen on irronnut.
• Poista paristo, jos et käytä kaukosäädintä pitkään aikaan. Säilytä viileässä, pimeässä tilassa.

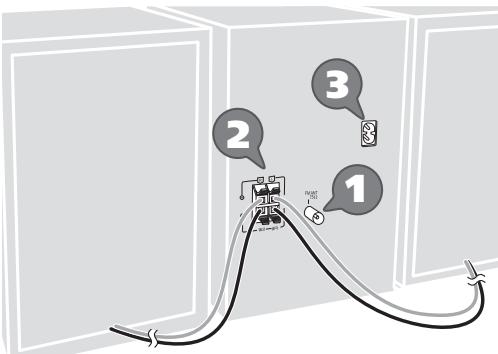

Liitäntöjen tekeminen

Liitä vaihtovirtajohto vasta, kun muut liitännät on tehty.

1 Liitä FM-sisäantenni.

Sijoita antenni paikkaan, jossa vastaanotto on paras.

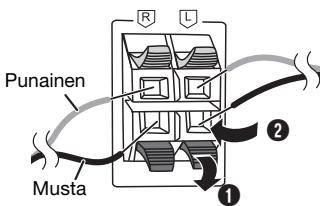

2 Liitä kaiuttimet.

Ole varovainen, ettet kytke ristiin (oikosulje) tai käännä kaiutinjohtojen polaarisuutta, sillä se voi vahingoittaa kaiuttimia.

3 Liitä vaihtovirtajohto.

Älä käytä muille laitteille tarkoitettuja vaihtovirtajohtoja.

Virran säästäminen

Järjestelmä kuluttaa pienen määrän virtaa

(→ "Tekniset tiedot") valmiustilassa ollessaan. Irrota virtalähde, kun järjestelmä ei ole käytössä.

Osa asetuksista katoaa, kun irrotat järjestelmän virtalähteestä. Ne on asetettava uudelleen.

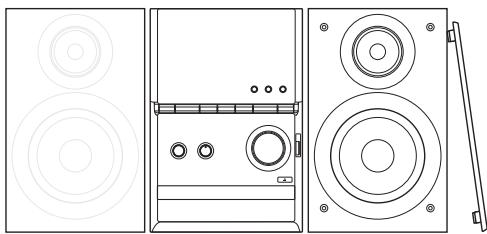

Kaiutinten sijoittelu

Vasen ja oikea kaiutin ovat samanlaiset.

Käytä vain mukana toimitettuja kaiuttimia.

Muiden kaiuttimien käyttö saattaa vahingoittaa järjestelmää ja alentaa äänenlaatua.

Huomautus:

• Pidä kaiuttimet yli 10 mm:n päässä pääyksiköstä ilmanvaihdon takaamiseksi.
• Aseta kaiuttimet tasaiselle, vakaalle alustalle.
• Näissä kaiuttimissa ei ole magneettisuojausta. Älä sijoita niitä televisioiden, tietokoneiden tai muiden sellaisten laitteiden läheisyyteen, joihin magneettikenttä vaikuttaa helposti.
• Pitkän aikaa suurella äänenvoimakkuudella toistaminen saattaa vahingoittaa kaiuttimia ja lyhentää niiden käyttöikää.
• Alenna äänenvoimakkuutta seuraavissa tilanteissa vahingon välttämiseksi:
• Kun ääni on vääristynyt.
• Kun säädät äänenlaatua.
• Jotta et vahingoittaisi kaiuttimia, älä koske kaiutinelementteihin, jos irrotat suojaverkot.

HUOMIO!

- Käytä kaiuttimia vain suositellun järjestelmän kanssa. Jos et tee näin, saatat vahingoittaa vahvistinta ja kaiuttimia, ja aiheuttaa tulipalon. Pyydä apua hyväksytyltä huoltohenkilöltä, jos laite vahingoittuu tai jos sen toiminta muuttuu äkillisesti.

- Suorita näiden ohjeiden toimenpiteet, kun liität kaiuttimet.

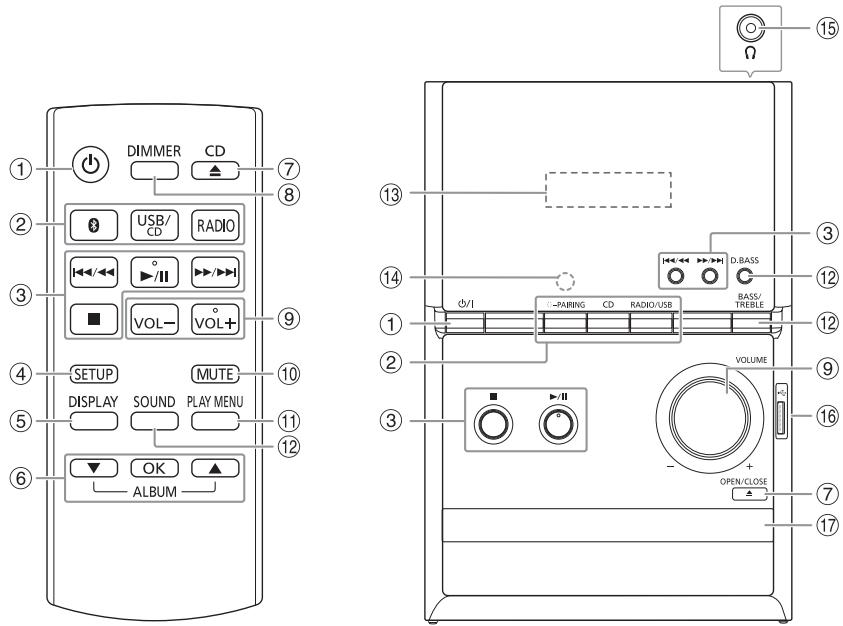

Hallintatoimintojen yleiskatsaus

Suorita toiminnot kaukosäätimellä. Voit myös käyttää pääyksikön painikkeita, jos ne ovat samat.

① Valmiustila-/virtakytkin [∅], [∅/I] Painamalla kytkintä voit siirtää laitteen valmiustilaan tai palauttaa sen valmiustilasta. Valmiustilassa laite kuluttaa edelleen pienen määrän virtaa.
② Valitse äänilähde Pääyksikössä: Aloita Bluetooth®-pariliitoksen muodostus painamalla [✗ -PAIRING] pitkään.
③ Perustoistotoiminnot
④ Näyttää asetusvalikon
⑤ Näyttää sisältötiedot
⑥ Valitse tai vahvista valinta
⑦ Avaa tai sulkee levykelkan
⑧ Vähentää näyttöpaneelin kirkkautta Peruuta painamalla painiketta uudelleen.
⑨ Säädä äänenvoimakkuutta
⑩ Vaimenna ääni Peruuta painamalla painiketta uudelleen. "MUTE" peruuntuu myös, kun äänenvoimakkuutta säädetään tai laite sammutetaan.
⑪ Näyttää toistovalikon
⑫ Valitsee äänitehosteet
⑬ Näyttöpaneeli
⑭ Kaukosäätimen tunnistin Etäisyys: Enintään noin 7 m Kulma: Noin 20° ylös ja alas, 30° vasemmalle ja oikealle

15 Kuulokeliitäntä (☐) Pistoketyyppi: ∅ 3,5 mm:n stereo (ei sisälly toimitukseen) - Liiallinen äänenpaine korvanapeista tai kuulokkeista saattaa aiheuttaa kuulon heikkenemistä. - Pitkäaikainen täydellä äänenvoimakkuudella kuuntelu saattaa vahingoittaa käyttäjän korvia.

⑯ USB-portti (●)

⑰ Levykelkka

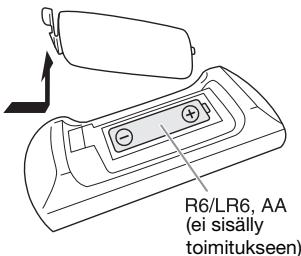

Kaukosäätimen valmistelu

Käytä alkaali- tai mangaaniparistoa.

Aseta paristo siten, että navat (+ ja –) ovat kaukosäätimen merkintöjen mukaisesti.

Tallennusvälineen valmistelu

Levy

1 Avaa levykelkka painamalla [CD ▲] (pääyksikössä: [▲ OPEN/CLOSE]).

Aseta levy laitteeseen nimipuoli ylöspäin. Paina uudelleen sulkeaksesi levykelkan.

2 Valitse "CD" painamalla [USB/CD].

USB

1 Alenna äänenvoimakkuutta ja liitä USB-laite USB-porttiin.

Pidä kiinni pääyksiköstä, kun kytket tai irrotat USB-laitteen.

2 Valitse "USB" painamalla [USB/CD].

Huomautus:

Älä käytä USB-jatkojohtoa. Järjestelmä ei voi tunnistaa USB-laitetta, joka on liitetty johdolla.

Bluetooth®

Voit yhdistää audiolaitteen ja toistaa musiikkia langattomasti Bluetooth®-toiminnolla.

Valmistelu

• Ota laitteen Bluetooth®-toiminto käyttöön ja vie laite järjestelmän lähelle.
• Katso tarkemmat tiedot laitteen käyttöohjeista.

Pariliitoksen muodostaminen laitteeseen

Valmistelu

Jos järjestelmä on yhdistetty Bluetooth®-laitteeseen, katkaise yhteys (→ "Laitteen yhteyden katkaiseminen").

1 Paina [※].

Jos näytössä lukee "PAIRING", jatka vaiheesta 3.

2 Valitse "PAIRING" painamalla [PLAY MENU] ja paina sitten [OK].

Tai pidä pääyksikön [☒ -PAIRING] painettuna, kunnes näytössä näkyy "PAIRING".

3 Valitse laitteen Bluetooth®-valikosta "SC-PM600".

Jos sinulta kysytään tunnuskoodia, syötä "0000". Laite muodostaa yhteyden järjestelmään automaattisesti, kun pariliitos on muodostettu. Yhdistetyn laitteen nimi näytetään muutaman sekunnin ajan.

Huomautus:

Voit muodostaa pariliitoksen enintään 8 laitteeseen tästä järjestelmästä. Jos muodostetaan pariliitos yhdeksänteen laitteeseen, laite, jonka käytöstä on kulunut pisin aika, korvataan uudella laitteella.

Laitteen liittäminen

Valmistelu

Jos järjestelmä on yhdistetty Bluetooth®-laitteeseen, katkaise yhteys (→"Laitteen yhteyden katkaiseminen").

1 Paina [®].

"BLUETOOTH READY" tulee näyttöön.

2 Valitse laitteen Bluetooth®-valikosta "SC-PM600".

Yhdistetyn laitteen nimi näytetään muutaman sekunnin ajan.

3 Aloita toisto laitteella.

Huomautus:

• Laitteen kanssa on ensin muodostettava pariliitos, jotta yhteys voidaan muodostaa.
• Tämä järjestelmä voi muodostaa yhteyden vain yhteen laitteeseen kerrallaan.
• Kun "BLUETOOTH" on valittu lähteeksi, järjestelmä yrittää automaattisesti muodostaa yhteyden viimeksi yhdistettyyn laitteeseen. ("LINKING" näytetään tämän prosessin aikana.)

Laitteen yhteyden katkaisminen

1 Paina [※].
2 Valitse "DISCONNECT?" painamalla [PLAY MENU] toistuvasti.
3 Valitse "OK? YES" painamalla [▲, ▼] ja paina sitten [OK].

"BLUETOOTH READY" tulee näyttöön. Peruuta valitsemalla "OK? NO".

Pääyksikköä käyttäen

Pidä [✗-PAIRING] painettuna, kunnes näyttöön tulee teksti "PAIRING".

Huomautus:

Laitteen yhteys katkaistaan, kun:

• Valitset eri lähteen.
• Siirrät laitteen enimmäisalueen ulkopuolelle.
• Poistat laitteen Bluetooth®-lähetyksen käytöstä.
• Sammutat järjestelmän tai laitteen.

Tallennusvälineiden toisto

Seuraavat merkit osoittavat ominaisuuden saatavuuden.

CD: CD-DA-muotoinen tai MP3-tiedostoja sisältävä CD-R/RW-levy.

USB: MP3-tiedostoja sisältävä USB-laite.

BLUETOOTH : Bluetooth®-laite.

Perustoisto
CD USB BLUETOOTH

Toista	Paina [▶/■].
Pysäytä	Paina [■].USBAsennossa tallennetaan muistiin."RESUME" tulee näyttöön.Pysäytä kokonaan painamalla uudelleen.
Tauko	Paina [▶/■].Paina uudelleen toiston jatkamiseksi.
Ohita	Ohita raita painamalla [l◀◀/◀◀] tai [▶▶/▶▶].CD USBOhita MP3-albumi painamalla [▲, ▼].
Haku	Pidä [l◀◀/◀◀] tai [▶▶/▶▶] painettuna.

Huomautus:

Bluetooth®-laitteesta riippuen jotkin toiminnot eivät ehkä toimi.

Käytettävissä olevien tietojen näyttäminen

CD USB BLUETOOTH

Voit katsella käytettävissä olevia tietoja näyttöpaneelissa.

Paina [DISPLAY].

Huomautus:

• Näytettävien merkkien enimmäismäärä: noin 32
• Tämä järjestelmä tukee versioiden 1.0, 1.1 ja 2.3 ID3-tunnisteita.
• Tekstitiedot, joita järjestelmä ei tue, saattavat näkyä eri tavalla.
• Esimerkki: MP3-albumin ja raidan numeron näyttö.

Toistovalikko

CD USB

1 Valitse "PLAYMODE" tai "REPEAT" painamalla [PLAY MENU] toistuvasti.
2 Valitse asetus painamalla [▲, ▼] ja paina sitten [OK].

PLAYMODE

OFFPLAYMODE	Peruuta asetus.
1-TRACK1 ➕	Toista yksi valittu raita. Valitse raita painamalla [l◄◄/◄◄] tai [►►/►►].
1-ALBUM1 ➖	Toista yksi valittu MP3-albumi. Valitse MP3-albumi painamalla [▲, ▼].
RANDOMRND	Toista kaikki raidat saturnnaisessa järjestyksessä.
1-ALBUMRANDOM1 ➖ RND	Toista yhden valitun MP3-albumin kaikki raidat saturnnaisessa järjestyksessä. Valitse MP3-albumi painamalla [▲, ▼].

REPEAT

OFF REPEAT	Peruuta asetus.
ON REPEAT	Toistuva toisto.

Huomautus:

• Saturnnaistoiston aikana et voi siirtyä raitoihin, jotka on jo toistettu.
• Asetus peruutetaan, kun avaat levykelkan tai irrota USB-laite.

Linkkitila

BLUETOOTH

Voit vaihtaa linkkitilaa yhteyden tyypin mukaan.

Valmistelu

Jos järjestelmä on yhdistetty Bluetooth®-laitteeseen, katkaise yhteys (→ "Laitteen yhteyden katkaiseminen").

1 Valitse "LINK MODE" painamalla [PLAY MENU] toistuvasti.

2 Valitse tila painamalla [▲, ▼] ja paina sitten [OK].

MODE 1	Yhteyden säilyminen tärkeintä.
MODE 2(oletus)	Äänen laatu tärkeintä.

Huomautus:

• Laitteesta riippuen toiston kuva ja ääni eivät ehkä synkronoidu. Kyseisessä tapauksessa valitse "MODE 1".
• Valitse "MODE 1", jos ääni on keskeytyy.

Tulotaso

BLUETOOTH

Voit muuttaa tulotason asetusta, jos Bluetooth®-lähetyksen äänitulon taso on liian alhainen.

1 Valitse "INPUT LEVEL" painamalla [PLAY MENU] toistuvasti.
2 Valitse taso painamalla [▲, ▼] ja paina sitten [OK].

Huomautus: Valitse "LEVEL 0", jos ääni on vääristynyt.

Huomautus levyistä

• Järjestelmä pystyy toistamaan CD-R/RW-levyjä, joilla on joko CD-DA- tai MP3-muotoista sisältöä.
• Ennen toiston, viimeistelee levy laitteeseen, joka on tallennettu.
• Joitakin CD-R/RW-levyjä ei voida toistaa tallennusmuodosta johtuen.

USB-laitteita koskeva huomautus

• Tämä järjestelmä tukee täysinopeuksista USB 2.0 -versiota.
• Tämä järjestelmä tukee enintään 32 Gt:n USB-laitteita.
• Vain FAT 12/16/32 -tiedostojärjestelmää tuetaan.

MP3-tiedostoja koskeva huomautus

• Tiedostot näytetään raitoina ja kansiot näytetään albumeina.
• Raitojen tiedostopäätteen on oltava ".mp3" tai ".MP3".
• Raitoja ei välttämättä toisteta samassa järjestyksessä kuin ne on tallennettu.
• Jotkin tiedostot eivät ehkä toimi sektorikoon vuoksi.

MP3-tiedosto levyllä

• Tämä järjestelmä pystyy käsittelemään enintään: – 255 albumia (mukaan lukien juurikansion)
• 999 raitaa
• 20 istuntoa
• Levyn on noudatettava ISO9660-standardin tasoa 1 tai 2 (paitsi laajennetut muodot).

MP3-tiedosto USB-laitteessa

• Tämä järjestelmä pystyy käsittelemään enintään:
• 800 albumia (mukaan lukien juurikansion)
• 8000 raitaa
  – 999 raitaa yhdessä albumissa

Radio

Valmistelu Paina [RADIO].

Manuaalinen viritys

1 Valitse "TUNEMODE" painamalla [PLAY MENU] toistuvasti.
2 Valitse "MANUAL" painamalla [▲, ▼] ja paina sitten [OK].
3 Viritä asema painamalla [◀◀/◀◀] tai [▶▶/▶▶]. Aloita automaattinen viritys pitämällä painiketta painettuna, kunnes taajuus alkaa vaihtua nopeasti. "STEREO" näkyy näytössä, kun vastaanotetaan stereolähetystä.

Muistin esiasetus

Voit esiasettaa enintään 30 FM-asemaa.

Automaattinen esiasetus

1 Valitse "A.PRESET" painamalla [PLAY MENU].
2 Valitse asetus painamalla [▲, ▼] ja paina sitten [OK].

LOWEST	Viritys alkaa alhaisimmasta taajuudesta.
CURRENT	Viritys alkaa nykyisestä taajuudesta.

Viritin asettaa kaikki vastaanottamansa asemat kanaviin nousevassa järjestyksessä. Peruuta painamalla [■].

Manuaalinen esiasetus

1 Valitse "TUNEMODE" painamalla [PLAY MENU] toistuvasti.
2 Valitse "MANUAL" painamalla [▲, ▼] ja paina sitten [OK].
3 Viritä asema painamalla [◄◄/◄◄] tai [►►/►►].
4 Paina [OK].
5 Valitse esiasetusnumero painamalla [▲, ▼] ja paina sitten [OK]. Suorita vaiheet 3–5 uudelleen, jos haluat asettaa muita asemia. Uusi asema korvaa aiemmin samalle esiasetusnumerolle tallennetun aseman.

Esiasetetun aseman valitseminen

1 Valitse "TUNEMODE" painamalla [PLAY MENU] toistuvasti.
2 Valitse "PRESET" painamalla [▲, ▼] ja paina sitten [OK].
3 Valitse esiasetettu asema painamalla [l◄◄/◄◄] tai [►►/►►].

Äänenlaadun parantaminen

1 Valitse "FM MODE" painamalla [PLAY MENU] toistuvasti.
2 Valitse "MONO" painamalla [▲, ▼] ja paina sitten [OK].
Peruuta valitsemalla "STEREO". "MONO"-asetus peruutetaan myös, jos vaihdat taajuutta.

Asetuksen tallennus

Jatka vaiheeseen 4 kohdassa "Manuaalinen esiasetus".

Tarkistetaan signaalin tilaa

Valitse "FM STATUS" painamalla [DISPLAY].

FM - - - -	FM-signaali on monotilassa.Järjestelmää ei ole viritetty asemalle.
FM ST	FM-signaali on stereotilassa.
FM MONO	"MONO" on valittu "FM MODE" -tilaksi.

RDS-lähetys

Tämä järjestelmä pystyy näyttämään radiotietojärjestelmän (RDS) joillakin alueilla lähettämät tekstitiedot.

Paina [DISPLAY] toistuvasti.

PS	Ohjelmapalvelu
PTY	Ohjelman tyyppi
FREQ	Taajuus

Huomautus:

RDS ei ehkä ole käytettävissä, jos vastaanotto on heikkoa.

Kello ja ajastukset

Kellon asettaminen

Tämä on 24-tuntinen kello.

1 Valitse "CLOCK" painamalla [SETUP] toistuvasti.
2 Aseta aika painamalla [▲, ▼] ja paina sitten [OK].

Ajan tarkistaminen

Valitse "CLOCK" painamalla [SETUP] toistuvasti ja paina sitten [OK].

Paina [DISPLAY] valmiustilassa.

Huomautus:

Aseta kellonaika usein, jotta se säilyy tarkkana.

Toiston ajastin

(Paitsi Bluetooth®-lähde)

Voit asettaa ajastimen käynnistymään tiettyyn aikaan ja herättämään sinut.

Valmistelu

Aseta kellonaika.

1 Valitse "TIMER ADJ" painamalla [SETUP] toistuvasti.
2 Aseta käynnistysaika painamalla [▲, ▼] ja paina sitten [OK].
3 Suorita vaihe 2 uudelleen ja aseta lopetusaika.
4 Valitse toistettava lähde painamalla [▲, ▼] ja paina sitten [OK].

Ajastimen käynnistys

1 Valitse "TIMER SET" painamalla [SETUP] toistuvasti.
2 Valitse "SET" painamalla [▲, ▼] ja paina sitten [OK]. "💡" tulee näyttöön.
Peruuta valitsemalla "OFF". Järjestelmä on sammutettava, jotta ajastin toimisi.

Asetuksen tarkistaminen

Valitse "TIMER ADJ" painamalla [SETUP] toistuvasti ja paina sitten [OK].

Paina [DISPLAY] kaksi kertaa valmiustilassa.

Huomautus:

• Ajastin aloittaa toiston matalalla äänenvoimakkuudella ja lisää äänenvoimakkuutta vähitellen asetettuun tasoon.
• Ajastin käynnistyy asetettuun aikaan päivittäin, jos ajastin on käytössä.
• Jos sammutat järjestelmän ja käynnistät sen sitten uudelleen ajastimen ollessa käynnissä, ajastin ei lopeta toistoa lopetusaikaan.

Uniajastin

Uniajastin sammuttaa järjestelmän asetetun ajan kuluttua.

1 Valitse "SLEEP" painamalla [SETUP] toistuvasti.
2 Valitse asetus (minuutteina) painamalla [▲, ▼] ja paina sitten [OK].

Peruuta valitsemalla "OFF".

Huomautus:

• Jäljellä oleva aika näytetään muutaman sekunnin ajan joka minuutti. "SLEEP 1" näytetään aina, kun vain 1 minuutti on jäljellä.
• Uniajastinta voidaan käyttää yhdessä toistoajastimen kanssa.
• Uniajastin on aina etusijalla. Varmista, ettet aseta ajastimia päällekkäisiksi ajoiksi.

Äänitehosteet

1 Valitse äänitehoste painamalla [SOUND] toistuvasti.
2 Valitse asetus painamalla [▲, ▼] ja paina sitten [OK].

MY SOUND	"SOUND 1", "SOUND 2" tai "SOUND 3"(→"Ääniasetusten tallentaminen")
PRESET EQ	"HEAVY" (oletus), "SOFT", "CLEAR", "VOCAL" tai "FLAT"
BASS	-4 – +4 (oletus: 0)Pääyksikköä käyttäen1. Valitse "BASS" painamalla [BASS/TREBLE].2. Paina [l◄◄/◄◄] tai [►►/►►].
TREBLE	-4 – +4 (oletus: 0)Pääyksikköä käyttäen1. Valitse "TREBLE" painamalla [BASS/TREBLE].2. Paina [l◄◄/◄◄] tai [►►/►►].
D.BASS	"ON D.BASS" (oletus) tai "OFF D.BASS"Pääyksikköä käyttäenPaina [D.BASS] toistuvasti.
SURROUND	"ON SURROUND" tai "OFF SURROUND" (oletus)

Huomautus:

Muutetut asetuksen säilytetään, kunnes niitä muutetaan uudelleen, ellei muuta ole mainittu.

Ääniasetusten tallentaminen

Voit tallentaa nykyiset äänitehosteet (enintään 3 yhdistelmää).

Valmistelu

Valitsee äänitehosteet.

1 Valitse "SAVE MY SOUND" painamalla [SETUP].
2 Valitse ääniasetusnumero [▲, ▼]-painikkeilla ja paina sitten [OK]-painiketta.
"SAVED" tulee näyttöön.
Uusi asetus korvaa samaan asetusnumeroon aikaisemmin tallennetun asetuksen.

Asetuksen käyttäminen

1 Valitse "SAVE MY SOUND" painamalla [SETUP].
2 Valitse ääniasetusnumero [▲, ▼]-painikkeilla ja paina sitten [OK]-painiketta.

Muut

Automaattisammutus

Tämä järjestelmä sammuu automaattisesti, jos et käytä sitä 20 minuuttiin.

1 Valitse "AUTO OFF" painamalla [SETUP] toistuvasti.
2 Valitse "ON" painamalla [▲, ▼] ja paina sitten [OK]. Peruuta valitsemalla "OFF".

Huomautus:

Tämä toiminto ei toimi, jos lähteeksi on valittu radio tai jos järjestelmään on liitetty Bluetooth®-laite.

Bluetooth®-valmiustila

Tämä toiminto käynnistää laitteen automaattisesti, kun muodostat Bluetooth®-yhteyden pariliitetystä laitteesta.

1 Valitse "BLUETOOTH STANDBY" painamalla [SETUP] toistuvasti.
2 Valitse "ON" painamalla [▲, ▼] ja paina sitten [OK]. Peruuta valitsemalla "OFF".

Ohjelmistoversion tarkistaminen

1 Valitse "SW VER." painamalla [SETUP] toistuvasti ja paina sitten [OK].
Ohjelmistoversio näytetään näytössä.

2 Poistu painamalla [OK] uudelleen.

Vianmääritys

Tee seuraavat tarkistukset ennen kuin pyydät huoltoa. Jos et ole varma joistakin tarkistettavista kohdista, tai jos annetut ratkaisut eivät ratkaise ongelmaa, pyydä jälleenmyyjältä ohjeita.

Yleisiä ongelmia

Laite ei toimi.

- Turvalaite on otettu käyttöön. Toimi seuraavasti:

1. Aseta laite valmiustilaan painamalla pääyksikön [⏻/ʌ]. Jos laite ei siirry valmiustilaan,
   – Pidä painiketta painettuna vähintään 10 sekuntia. Tai,
2. Irrota vaihtovirtajohto ja kytke se uudelleen.
3. Käynnistä järjestelmä painamalla [∅/I] uudelleen. Jos ongelma ei poistu, kysy neuvoa jälleenmyyjältä.

Mitään toimintoja ei voi suorittaa kaukosäätimellä.

- Tarkista, että paristo on asetettu oikein.

Ääni on vääristynyt tai ääntä ei kuulu.

• Säätää järjestelmän äänenvoimakkuutta.
• Sammuta järjestelmä, määritä ja korjaa ongelman syy ja käynnistä järjestelmä uudelleen. Ongelma voi johtua kaiutinten toimimisesta äärirajoilla, kun äänenvoimakkuus tai teho in liian suuri, sekä kun järjestelmää käytetään kuumassa ympäristössä.

Toiston aikana kuuluu hurinaa.

- Vaihtovirtajohto tai loistevalolamppu on johtojen lähellä. Pidä muut laitteet ja johdot erillään tämän järjestelmän johdoista.

Levy

Näyttö ei näy oikein.

Toisto ei ala.

• Et asettanut levyä oikein laitteeseen. Aseta se oikein.
  • Levy on likainen. Puhdista levy.
• Vaihda levy, jos se on naarmuuntunut, vääntynyt tai se ei ole standardin mukainen.
• Laitteessa on tiivistynyttä kosteutta. Anna järjestelmän kuivua 1–2 tuntia.

USB

USB-laitetta tai sen sisältöä ei voi lukea.

• USB-laitteen tai sen sisällön muoto ei ole yhteensopiva järjestelmän kanssa.
• USB-laitteet, joiden tallennuskapasiteetti on yli 32 Gt, eivät toimi kaikissa olosuhteissa.

USB-laite toimii hitaasti.

- Suurikokoisen sisällön tai suurikapasiteettisen USB-laitteen luku kestää pidempään.

Näytetty kulunut aika ei ole sama kuin todellinen toistoaika.

- Siirrä tiedot toiseen USB-laitteeseen tai varmuuskopioi tiedot ja alusta USB-laite uudelleen.

Radio

Ääni on vääristynyt.

- Käytä valinnaista ulkoantennia. Antennin asennus on annettava pätevän asentajan tehtäväksi.

Kuulet nakuttavan äänen.

• Sammuta televisio tai siirrä se kauemmas järjestelmästä.
• Siirrä matkapuhelimet pois laitteen läheisyydestä, jos ne aiheuttavat häiriöitä.

Bluetooth®

Pariliitosta ei voi muodostaa.

• Tarkista Bluetooth®-laitteen tila.
• Laite on 10 m:n toimintasäteen ulkopuolella. Siirrä laite lähemmäs järjestelmää.

Laitetta ei voi yhdistää.

• Laitteen pariliitoksen muodostus epäonnistui. Yritä pariliitoksen muodostusta uudelleen.
• Laitteen pariliitos on korvattu. Yritä pariliitoksen muodostusta uudelleen.
• Tämä järjestelmä on saatettu yhdistää toiseen laitteeseen. Katkaise toisen laitteen yhteys ja yritä muodostaa pariliitos laitteeseen uudelleen.

Laite on yhdistetty, mutta järjestelmästä ei kuulu ääntä.

- Joissakin sisäisissä Bluetooth®-laitteissa äänilähdöksi on asetettava manuaalisesti "SC-PM600". Katso tarkemmat tiedot laitteen käyttöohjeista.

Laitteesta toistettava ääni keskeytyy.

• Laite on 10 m:n toimintasäteen ulkopuolella. Siirrä laite lähemmäs järjestelmää.
• Poista esteet järjestelmän ja laitteen väliltä.
• Muut laitteet, jotka käyttävät 2,4 GHz:n taajuutta (langaton reitinin, mikroaaltouunit, langattomat puhelimet, jne.), aiheuttavat häiriötä. Siirrä laite lähemmäs järjestelmää ja kauemmas muista laitteista.
• Valitse "MODE 1" vakaata tiedonsiirtoa varten.

Toistettavaa kuvaa ja ääntä ei ole synkronoitu.

- Käynnistä laitteen toistosovellus.

Pääyksikön näytöt

“--:--”
- Olet liittänyt vaihtovirtajohdon ensimmäistä kertaa tai virta on katkennut hiljattain. Aseta kellonaika.
- Kelloa ei ole asetettu. Aseta kello.

"ADJUST CLOCK"

"ADJUST TIMER"

- Toistoajastinta ei ole asetettu. Aseta toistoajastin.

"AUTO OFF"

- Järjestelmää ei ole käytetty 20 minuuttiin ja se sammutetaan minuutin kuluttua. Peruuta painamalla mitä tahansa painiketta.

"ERROR"

- Virheellinen toiminto suoritettiin. Lue ohjeet ja yritä uudelleen.

"F61"

"F77"

- Irrota vaihtovirtajohto ja kysy neuvoa jälleenmyyjältä.

"F703"

• Tutki Bluetooth®-yhteys.
• Irrota Bluetooth®-laite. Sammuta järjestelmä ja käynnistä se sitten uudelleen.

"F76"

• Virtalähteessä on ongelma.
- Irrota vaihtovirtajohto ja kysy neuvoa jälleenmyyjältä.
- USB-laitetta ei ole liitetty. Tarkista liitäntä.

"NODEVICE"

"NO DISC"

- Et ole asettanut levyä laitteeseen.

"NO PLAY"

• Tarkista sisältö. Voit toistaa vain tuettuja muotoja.
• Järjestelmässä saattaa olla ongelma. Sammuta järjestelmä ja käynnistä se sitten uudelleen.

"PLAYEROR"

- Toistit MP3-tiedoston, jota ei tueta. Järjestelmä ohittaa raidan ja toistaa seuraavan raidan.

"REMOTE 1"

"REMOTE 2"

• Kaukosäädin ja tämä laite käyttävät eri koodeja. Muuta kaukosäätimen koodia.
• Kun näytössä näkyy "REMOTE 1", pidä [OK] ja [✗] painettuna vähintään 4 sekuntia.
• Kun näytössä näkyy "REMOTE 2", pidä [OK] ja [USB/CD] painettuna vähintään 4 sekuntia.

"SOUND 1 NOT SET"

"SOUND 2 NOT SET"

"SOUND 3 NOT SET"

- Et ole tallentanut äänitehosteita ääniasetusnumeroon.

"USB OVER CURRENT ERROR"

- USB-laite käyttää liikaa virtaa. Irrota USB-laite, sammuta järjestelmä ja käynnistä se sitten uudelleen.

"VBR"

- Järjestelmä ei voi näyttää jäljellä olevaa toistoaikaa muuttuvaa bittinopeutta (VBR) käyttäville raidoille.

Kaukosäädinkoodi

Jos muut Panasonic-laitteet häiriintyvät järjestelmän kaukosäätimen käytöstä, vaihda kaukosäätimen koodi tälle järjestelmälle.

Valmistelu

Valitse "CD" painamalla [USB/CD].

Koodin vaihtaminen asetukseen "REMOTE 2"

1 Pidä pääyksikön [CD] ja kaukosäätimen [USB/CD] painettuna.
"REMOTE 2" tulee näyttöön.
2 Pidä [OK] ja [USB/CD] painettuna vähintään 4 sekuntia.

Koodin vaihtaminen asetukseen "REMOTE 1"

1 Pidä pääyksikön [CD] ja kaukosäätimen [✗] painettuna.
"REMOTE 1" tulee näyttöön.
2 Pidä [OK] ja [✗] painettuna vähintään 4 sekuntia.

Järjestelmän muistin nollaus

Tyhjennä muisti seuraavissa tilanteissa:

• Painikkeita painettaessa ei tapahdu mitään.
• Haluat tyhjentää muistin sisällön.

1 Irrota vaihtovirtajohto.

2 Liitä vaihtovirtajohto laitteeseen samalla, kun pidät pääyksikön [⏻/ʌ] painettuna.

Pidä painiketta edelleen painettuna, kunnes näytössä näkyy "----".

3 Vapauta [⏻/ɪ].

Kaikki asetukset palautetaan tehdasasetuksiin. Muistiasetukset on tehtävä uudelleen.

Ylläpito

Voit puhdistaa järjestelmän pyyhkimällä sen pehmeällä, kuivalla liinalla.

• Älä koskaan käytä alkoholia, tinneriä tai bensiiniä järjestelmän puhdistukseen.
• Ennen kemiallisesti käsiteltyjen liinojen käyttöä lue huolellisesti liinan mukana tulevat ohjeet.

Tekniset tiedot

Vahvistinosa

RMS-lähtöteho

Etukanava (molempia kanavia vahvistetaan)

20 W / kanava (6 Ω), 1 kHz, 10%:n THD

RMS-kokonaisteho

40 W

Viritin, liitäntäosa

Esiasetusmuisti

30 FM-asemaa

Taajuusmodulaatio (FM)

Taajuusalue

87,50 MHz – 108,00 MHz (50 kHz:n askel)

Antenniliitännät

75 Ω (tasapainottamaton)

Kuulokeliitäntä

Liitäntä

Stereo, 3,5 mm:n liitin

Levyosa

Toistettavat levyt (8 cm tai 12 cm)

CD, CD-R/RW (CD-DA, MP3 ^4 )

* MPEG-1 Layer 3, MPEG-2 Layer 3

Lukupää

Aallonpituus

790 nm (CD)

USB-osa

USB-portti

DC-ulostulo 5 V, 500 mA

USB-standardi

USB 2.0 (täysi nopeus)

Mediatiedostojen tuki

MP3 (*.mp3)

USB-laitteen tiedostojärjestelmä

FAT12, FAT16, FAT32

Bluetooth®-osa

Versio

Bluetooth® Ver. 2.1 + EDR

Luokka

Luokka 2

Tuetut profiilit

A2DP, AVRCP

Käyttötaajuus

2,4 GHz:n kaista FH-SS

Käyttöetäisyys

10 m:n näköetäisyys

Kaiutinosa

Kaiutinyksiköt

Woofer 10 cm:n kartiotyyppinen kaiutin x 1 / kanava

Diskantti

6 cm:n kartiotyyppinen kaiutin x 1 / kanava

Impedanssi

6 Ω

Mitat (L x K x S)

145 mm × 224 mm × 197 mm

Massa

1,9 kg

Yleistä

Virtalähde

220 V - 240 V AC, 50 Hz

Virrankulutus

17 W

Mitat (L x K x S)

153 mm × 224 mm × 232 mm

Massa

1,4 kg

Käyttöympäristön lämpötila-alue

0^ C - + 40^ C

Käyttöympäristön kosteusalue

35% – 80% suht. kosteus (ei tiivistyvä)

Virrankulutus valmiustilassa

(Kun "BLUETOOTH STANDBY"-asetuksena on "OFF")

0,3 W (noin)

Virrankulutus valmiustilassa

(Kun "BLUETOOTH STANDBY"-asetuksena on "ON")

0,4 W (noin)

Huomautus:

• Tekniset tiedot voivat muuttua ilman eri ilmoitusta. Massa ja mitat ovat likimääräisiä arvoja.

- Harmoninen kokonaissärö on mitattu digitaalisella spektrianalysaattorilla.

Tietoja Bluetooth®-toiminnosta

Panasonic ei ota vastuuta datan ja/tai tietojen mahdollisesta vaarantumisesta langattoman lähetyksen aikana.

Taajuuskaista

- Tämä järjestelmä käyttää 2,4 GHz:n taajuuskaistaa.

Sertifiointi

• Tämä järjestelmä noudattaa taajuusrajoituksia ja on saanut taajuuksia koskevien lakien mukaisen sertifikaatin. Siksi langattoman yhteyden käyttöoikeutta ei tarvita.
• Alla mainitut toimet ovat lain mukaan rangaistavia:

– Pääyksikön purkaminen tai muokkaaminen.

- Määritysmerkintöjen poistaminen.

Käyttörajoitukset

• Langattoman yhteyden toimintaa ja/tai yhteensopivuutta Bluetooth®-laitteiden kanssa ei taata.
• Kaikkien laitteiden on noudatettava Bluetooth SIG, Inc:n asettamia standardeja.
• Laitteen määrityksistä ja asetuksista riippuen se ei ehkä pysty muodostamaan yhteyttä tai jotkin toiminnot voivat olla erilaisia.
• Tämä järjestelmä tukee Bluetooth®-suojausominaisuuksia. Käyttöympäristöstä ja/tai asetuksista riippuen suojaus ei ehkä ole riittävä. Ole varovainen lähettäessäsi tietoa langattomasti tähän laitteeseen.
• Järjestelmä ei voi lähettää tietoa Bluetooth®-laitteeseen.

Käyttöetäisyys

• Laitteen enimmäiskäyttöetäisyys on 10 m.
• Käyttöetäisyys saattaa pienentyä ympäristön, esteiden tai häiriöiden vuoksi.

Muiden laitteiden aiheuttamat häiriöt

• Tämä järjestelmä ei ehkä toimi oikein ja radioaaltohäiriöt voivat aiheuttaa ongelmia, kuten häiriöääntä ja äänen hyppimistä, jos laite sijoitetaan liian lähelle muita Bluetooth®-laitteita tai 2,4 GHz:n taajuusaluetta käyttäviä laitteita.
• Järjestelmä ei ehkä toimi oikein, jos lähettyvillä olevan radioaseman tms. radioaallot ovat liian voimakkaita.

Käyttötarkoitus

• Tämä järjestelmä on tarkoitettu tavalliseen yleiseen käyttöön.
• Älä käytä järjestelmää sellaisten laitteiden lähellä tai sellaisissa ympäristöissä, jotka ovat alttiita radiotaajuisille häiriöille (esimerkiksi lentokentät, sairaalat, laboratoriot jne.).

Lisenssit

Bluetooth® sanamerkki ja logot ovat rekisteröityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja Panasonic Corporation käyttää niitä merkkejä käyttöoikeussopimuksella. Muut tavaramerkit ja kauppanimet kuuluvat vastaaville omistajille.

MPEG Layer-3 -äänikoodaustekniikka on lisensoitu Fraunhofer IIS- ja Thomson-yhtiöiltä.

CE0700

Vaatimustenmukaisuusvakuutus

"Panasonic Corporation" takaa, että tämä tuote noudattaa direktiivin 1999/5/EC keskeisiä vaatimuksia ja muita asianmukaisia ehtoja.

Asiakkaat voivat ladata palvelimeltamme kopion R&TTE -tuotteidemme alkuperäisestä vaatimustenmukaisuusvakuutuksesta: http://www.doc.panasonic.de Valtuutetun edustajan yhteystiedot: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg, Saksa

Vanhojen laitteiden ja paristojen hävittäminen Vain Euroopan unioni ja maat, joissa on kierrätysjärjestelmä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei saa sekoittaa tavalliseen kotitalousjätteeseen.

Vie vanhat tuotteet ja käytetyt paristot kansallisen lainsäädännön mukaiseen keräyspisteeseen asianmukaista käsittelyä, talteenottoa ja kierrätystä varten.

Hävittämällä ne oikein autat säästämään arvokkaita resursseja ja estät mahdolliset haittavaikutukset ihmisten terveyteen ja ympäristöön.

Saat lisätietoja keräyksestä ja kierrätyksestä ottamalla yhteyden kunnalliseen jätehuoltoon.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Paristomerkintää koskeva huomautus (alasymboli):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaaliakoskevan direktiivin vaatimuksia.

ADVARSEL!

Produkt
