PMX 70 - Äänijärjestelmä PANASONIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Stereo CD-soittimella
Merkki	Panasonic
Malli	PMX70 (SC-PMX70 / SC-PMX70B)
Mitat (päälaite)	211 x 114 x 267 mm (L x K x S)
Paino (päälaite)	Noin 2,8 kg
Virtalähde	AC 220-240 V, 50 Hz
Virrankulutus	44 W (0,4 W valmiustilassa, 0,45 W Bluetooth-valmiustilassa)
Lähtöteho (RMS)	60 W kanavaa kohti (3 Ω), yhteensä 120 W
Toistotuet	CD, CD-R/RW, USB, iPhone/iPod/iPad, Bluetooth, Radio FM/DAB+
USB/CD-äänimuodot	MP3, AIFF, FLAC, WAV, AAC
FM-radio	87,50 - 108,00 MHz, 30 esiasetusta
DAB+-radio (PMX70B)	III-kaista, 20 esiasetusta
Bluetooth	Versio 2.1+EDR, profiilit A2DP/AVRCP, kantama 10 m
USB-portti	USB 2.0 suurinopeus, 5 V / 2,1 A
Apusisääntulo (AUX)	3,5 mm liitin
Kuulokelähtö	3,5 mm stereoliitin
Mukana tulevat kaiuttimet	2 passiivikaiutinta (SB-PMX70), 3 Ω, mitat 161 x 238 x 262 mm
Päätoiminnot	CD-soitin, FM/DAB+-radio, Bluetooth, USB, iPod/iPhone, ajastin, taajuuskorjain
Huolto ja puhdistus	Pyyhi pehmeällä ja kuivalla liinalla; älä käytä alkoholia, tinneriä tai bentseeniä
Turvallisuus	Älä altista vedelle, älä tuki ilmanvaihtoaukkoja, käytä mukana tulleita kaiuttimia
Varaosat / korjattavuus	Ota yhteyttä pätevään teknikkoon; varaosia saatavana huoltopalvelusta
Yleiset tiedot	Käyttölämpötila: 0°C - +40°C; kosteus: 35% - 80%

Usein kysytyt kysymykset - PMX 70 PANASONIC

Kuinka yhdistän puhelimeni Bluetoothilla?

Paina [3]-näppäintä valitaksesi 'BLUETOOTH'. Jos 'PAIRING' ei näy, paina [PLAY MENU] ja valitse 'PAIRING'. Hae puhelimestasi 'SC-PMX70' Bluetooth-luettelosta ja valitse se. Jos koodia pyydetään, syötä '0000'. Yhteys on nyt muodostettu.

Mitä teen, jos kaukosäädin ei toimi?

Tarkista, että paristo on asetettu oikein (+ ja - -merkit). Jos ongelma jatkuu, yritä vaihtaa kaukosäätimen koodia: pidä [OK]- ja [1]- (tai [2]-) näppäimiä painettuna 4 sekunnin ajan, kunnes näyttö muuttuu.

Kuinka asetan kellon?

Paina [CLOCK/TIMER], kunnes näytöllä näkyy 'CLOCK'. Säädä aikaa [▲]- ja [▼]-näppäimillä, paina sitten [OK] vahvistaaksesi. Kello toimii 24 tunnin kierrossa.

Miksi ääni on säröytynyttä tai puuttuu?

Tarkista äänenvoimakkuus. Varmista, että kaiutinkaapelit on kytketty oikein ja että kaiuttimet ovat mukana tulleet. Jos ongelma jatkuu, sammuta laite, odota muutama minuutti ja käynnistä se uudelleen painamalla [O/I].

Kuinka käytän herätysajastinta?

Aseta ensin kello. Paina [CLOCK/TIMER] useita kertoja valitaksesi 'TIMER ADJ'. Aseta aloitus- ja lopetusaika ja valitse musiikkilähde (CD, USB, FM tai DAB+). Kun asetukset on tehty, aktivoi ajastin painamalla [O, PLAY]. Laitteen on oltava valmiustilassa, jotta ajastin toimii.

Mitkä äänimuodot ovat yhteensopivia USB:n kautta?

MP3- (.mp3), AIFF- (.aiff), FLAC- (.flac), WAV- (.wav) ja AAC- (.m4a) -tiedostot tuetaan. Tiedostojärjestelmien on oltava FAT12, FAT16 tai FAT32.

Kuinka parannan FM-radion vastaanottoa?

Aseta mukana toimitettu FM-antenni avoimeen paikkaan, kaukana tietokoneista tai televisioista. Jos häiriöt jatkuvat, voit vaihtaa monotilaan painamalla [RADIO MENU] ja valitsemalla 'FM MODE' ja sitten 'MONO'.

Mitä teen, jos iPod/iPhone ei tunnistaudu?

Varmista, että käytät yhteensopivaa mallia (katso luettelo käyttöohjeesta). Liitä laite mukana tulevalla USB-kaapelilla (ei sisälly toimitukseen). Jos lataus ei käynnisty, käynnistä laite ja tarkista liitäntä. Käynnistä iPod/iPhone uudelleen tarvittaessa.

Kuinka ohjelmoin kappaleiden toiston?

Pysäytystilassa paina [PROGRAM]. Audio-CD:llä valitse kappaleita numeronäppäimillä. MP3-tiedostoilla valitse ensin albumi [▲]- tai [▼]-näppäimellä ja sitten kappale. Voit ohjelmoida enintään 24 kappaletta. Paina [▶/■] aloittaaksesi ohjelmoidun toiston.

Mitä virheilmoitukset 'NO DEVICE' tai 'F16' tarkoittavat?

'NO DEVICE' tarkoittaa, että iPod/iPhone tai USB-muisti ei ole kytketty. Tarkista liitäntä. 'F16' (tai muu numero) ilmaisee sisäistä ongelmaa: merkitse koodi muistiin, irrota laite ja ota yhteyttä pätevään teknikkoon.

KÄYTTÖOHJE PMX 70 PANASONIC

Kiitos, että hankit tämän tuotteen.

Lue nämä ohjeet huolellisesti ennen tämän tuotteen käyttämistä ja säilytä tämä käsikirja tulevaa tarvetta varten.

Panasonic®

Käyttöohje

Vähennä tulipalon, sähköiskun tai laitteiston vahingoittumisen vaara: - Tätä laitetta ei saa altistaa sateelle, kosteudelle, roiskeille tai tippuville nesteille. - Älä aseta laitteen päälle nestettä sisältäviä esineitä, kuten maljakoita. - Käytä vain suositeltuja lisävarusteita. - Älä avaa laitteen koteloa. - Älä korjaa laitetta itse. Anna huolto pätevän huoltohenkilön tehtäväksi.

HUOMIO!

Laite

Vähennä tulipalon, sähköiskun tai laitteiston vahingoittumisen vaara: - Älä asenna tai sijoita tätä laitetta kalustetyyppiseen kirjakaappiin tai muuhun suljettuun tilaan, jotta tuuletus onnistuisi. - Älä peitä laitteen tuuletusaukkoja sanomalehdellä, pöytäliinalla, verholla tai muilla vastaavilla esineillä. - Älä aseta palavaa kynttilää tai muuta avotulen lähdettä laitteen päälle. Tämä laite on tarkoitettu käytettäväksi leudossa ilmastossa. - Pistoketta käytetään virrankatkaisulaitteena. Asenna yksikkö siten, että pistoke voidaan irrottaa nopeasti pistorasiasta. Tämä laite saattaa olla altis matkapuhelinten käytön aikana aiheuttamalle radiohäiriölle. Jos häiriöitä esiintyy, siirrä laite kauemmas matkapuhelimesta. Tämä on laserlaite. Muiden kuin tässä määritettyjen hallinta- tai säätötoimintojen käyttö tai toimenpiteiden suoritus saattaa aiheuttaa vaarallisen altistumisen säteilylle.

Paristo

• Älä avaa paristoa tai saata sitä oikosulkuun.
• Älä lataa alkali- tai mangaaniparistoa.
• Älä käytä paristoa, jos sen päällinen on irronnut.
• Älä kuumenna tai altista avotulelle. Älä jätä paristoa ja sorassa auringonpaisteessa olevaan autoon, jonka ovet ja ikkunat ovat pitkään suljettuina.
• Poista paristo, jos et käytä kaukosäädintä pitkään aikaan. Säilytä viileässä, pimeässä tilassa.
• Pariston virheellinen vaihto saattaa aiheuttaa räjähdysvaaran. Korvaa se vain valmistajan suosittelemilla paristotyypeillä. Kun hävität paristot, ota yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään oikean hävitysmenetelmän selvittämiseksi.

€ 1177

Vaatimustenmukaisuusvakuutus (DoC)

Panasonic Corporation vakuuttaa, että tämä tuote on yhdenmukainen direktiivin 1999/5/EY keskeisten vaatimusten sekä sen muiden merkityksellisten määräysten kanssa.

Asiakkaat voivat ladata alkuperäisen DoC:n kopion R&TTE-tuotteidemme DoC-palvelimelta:

http://www.doc.panasonic.de

Valtuutetun edustajan yhteystiedot:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hampuri, Saksa

Tämä tuote on tarkoitettu tavallisille kuluttajille. (Luokka 3)

Vanhojen laitteiden ja akkujen hävittäminen – Ainoastaan Euroopan yhteisölle ja maille, joissa on kierrätysjärjestelmät

Nämä tuotteessa, pakkauksessa ja/tai sen mukana toimitetuissa asiakirjoissa olevat tunnukset tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä akkuja/paristoja ei saa laittaa tavallisen kotitalousjätteen sekaan. Vanhojen tuotteiden ja akkujen/paristojen asianmukaista käsittelyä, uudelleenkäyttöä ja kierrätystä varten

ole hyvä ja toimita nämä tuotteet asianmukaiseen keräyspisteeseen kansallisen lainsäädännön mukaisesti.

Niiden moitteeton hävittäminen auttaa säästämään arvokkaita resursseja ja ehkäisee ihmisten terveyteen sekä ympäristöön kohdistuvia haittavaikutuksia.

Jos haluat lisätietoja keräyksestä ja kierrätyksestä, ota yhteyttä paikallisiin viranomaisiin.

Tämän romun virheellinen hävittäminen voi johtaa rangaistukseen kansallisen lainsäädännön mukaisesti.

Huomautus akun/pariston tunnusta varten (alla oleva tunnus):

Tätä tunnusta saatetaan käyttää yhdessä kemiallisen tunnuksen kanssa. Tässä tapauksessa se täyttää direktiivin asettamat vaatimukset kyseessä olevalle kemialliselle aineelle.

MPEG Layer-3 -äänen pakkausmenetelmän käyttöoikeudet omistaa Fraunhofer IIS ja Thomson.

Bluetooth®-sanamerkki ja -logot ovat rekisteröityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc., ja Panasonic Corporation käyttää niitä merkkejä käyttöoikeussopimuksella. Muut tavaramerkit ja kauppanimet kuuluvat vastaaville omistajille.

Google Play ja Android ovat tavaramerkkejä, jotka omistaa Google Inc.

Made for

iPod

iPhone

iPad

"Made for iPod", "Made for iPhone" ja "Made for iPad" tarkoittavat, että elektroninen varuste on suunniteltu liitettäväksi erityisesti iPod-, iPhone- tai iPad-laiteeseen vastaavasti, ja että kehittäjä on sertifioinut sen Applen toimintavaatimusten mukaiseksi. Apple ei ole vastuussa tämän laitteen toiminnasta tai sen vaatimustenmukaisuudesta turvallisuusstandardien ja lakien kanssa. Muista, että tämän varusteen käyttö iPod-, iPhone- tai iPad-laitteen kanssa saattaa vaikuttaa langattomaan toimintaan. iPod, iPhone, iPad, iPod nano, iPod touch ja Retina ovat tavaramerkkejä, jotka omistaa Apple Inc., rekisteröity Yhdysvalloissa ja muissa maissa. iPad Air ja iPad mini ovat tavaramerkkejä, jotka omistaa Apple Inc.

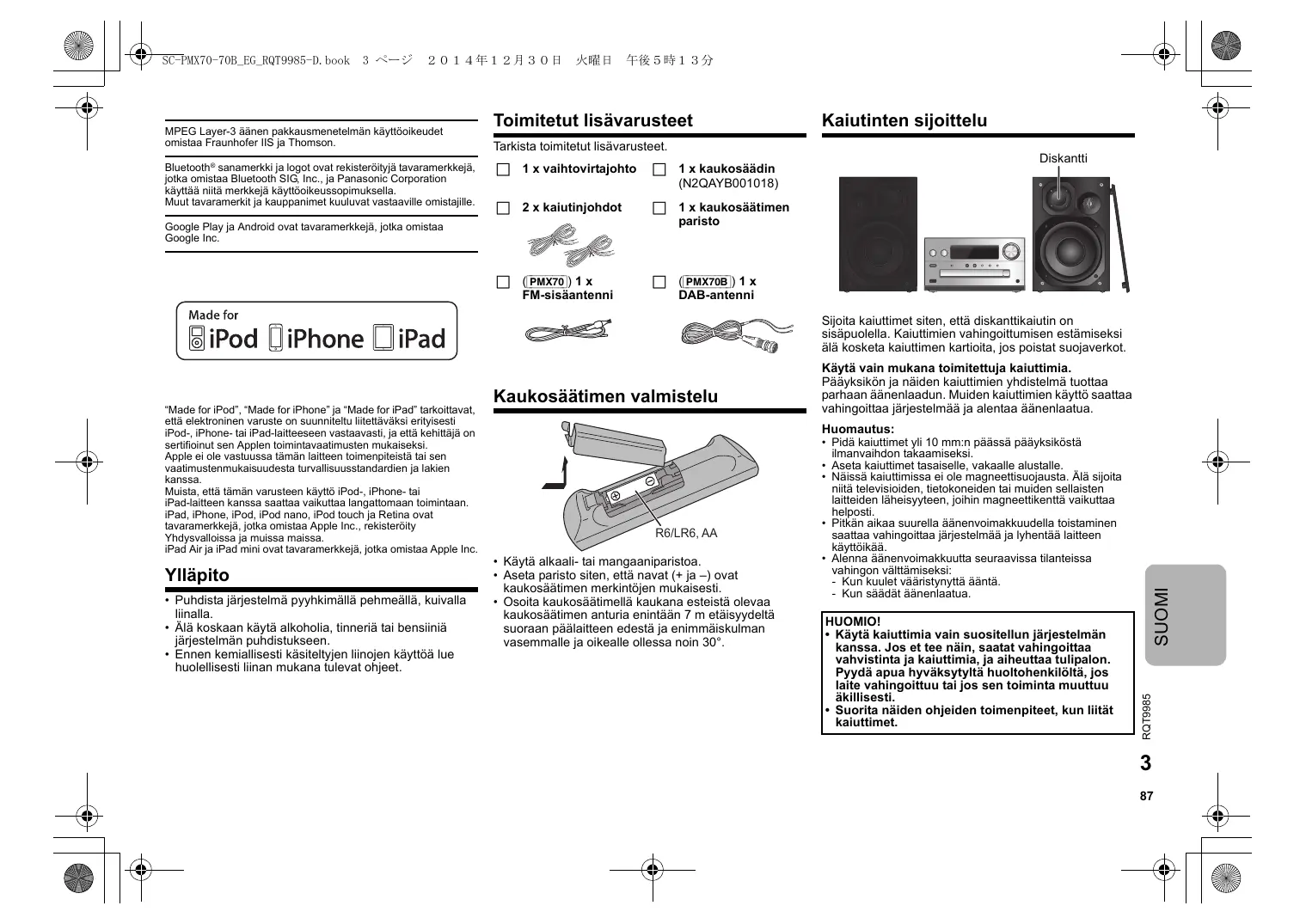

Ylläpito

Puhdista järjestelmä pyyhkimällä pehmeällä, kuivalla liinalla. - Älä koskaan käytä alkoholia, tinneriä tai bensiiniä järjestelmän puhdistukseen. - Ennen kemiallisesti käsiteltyjen liinojen käyttöä lue huolellisesti liinan mukana tulevat ohjeet.

Toimitetut lisävarusteet

Tarkista toimitetut lisävarusteet.

1 x vaihtovirtajohto

1 x kaukosäädin (N2QAYB001018)

2x kaiutinjohdot

1x kaukosäätimen paristo

(PMX70) 1 x FM-sisäantenni

Kaukosäätimen valmistelu

• Käytä alkaali- tai mangaaniparistoa.
• Aseta paristo siten, että navat (+ ja -) ovat kaukosäätimen merkintöjen mukaisesti.
• Osoita kaukosäätimellä kaukana esteistä olevaa kaukosäätimen anturia enintään 7 m etäisyydeltä suoraan päälaitteen edestä ja enimmäiskulman vasemmalle ja oikealle ollessa noin 30°.

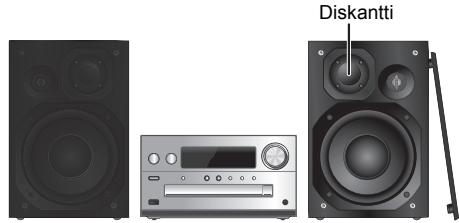

Kaiuttimien sijoittelu

Sijoita kaiuttimet siten, että diskanttikaiutin on sisäpuolella. Kaiuttimien vahingoittumisen estämiseksi älä kosketa kaiuttimen kartiota, jos poistat suojaverkot.

Käytä vain mukana toimitettuja kaiuttimia.

Päälaitteen ja näiden kaiuttimien yhdistelmä tuottaa parhaan äänenlaadun. Muiden kaiuttimien käyttö saattaa vahingoittaa järjestelmää ja alentaa äänenlaatua.

Huomautus:

Pidä kaiuttimet vähintään 10 mm:n päässä päälaitteesta ilmanvaihdon takaamiseksi. - Aseta kaiuttimet tasaiselle, vakaalle alustalle. Näissä kaiuttimissa ei ole magneettisuojausta. Älä sijoita niitä televisioiden, tietokoneiden tai muiden sellaisten laitteiden läheisyyteen, joihin magneettikenttä vaikuttaa helposti. - Pitkän aikaa suurella äänenvoimakkuudella toistaminen saattaa vahingoittaa järjestelmää ja lyhentää laitteen käyttöikää. Alenna äänenvoimakkuutta seuraavissa tilanteissa vahingon välttämiseksi: - Kun kuulet vääristynyttä ääntä. - Kun saatat äänenlaadun.

HUOMIO!

Käytä kaiuttimia vain suositellun järjestelmän kanssa. Jos et tee näin, saatat vahingoittaa vahvistinta ja kaiuttimia, ja aiheuttaa tulipalon. Pyydä apua hyväksytyltä huoltohenkilöltä, jos laite vahingoittuu tai jos sen toiminta muuttuu äkillisesti. Suorita näiden ohjeiden toimenpiteet, kun liität kaiuttimet.

Liitäntöjen tekeminen

Liitä verkkokaapeli vasta sitten, kun kaikki muut liitännät on suoritettu.

PMX70

PMX70B

1 Liitä antenni.

Sijoita antenni siten, että vastaanotto on parasta. - Jos radiovastaanotto on heikkoa, käytä ulkoantennia (ei toimiteta).

PMX70

Teippi (ei toimiteta)

Teippi (ei toimiteta)

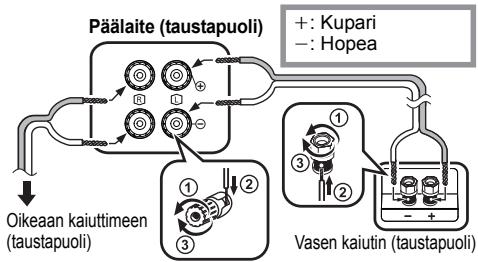

2 Liitä kaiuttimet.

Ole varovainen, ettet kytke ristiin (oikosulje) tai käännä kaiutinjohtojen napaisuutta, sillä se voi vahingoittaa kaiuttimia.

3 Liitä vaihtovirtajohto.

Älä käytä muille laitteille tarkoitettuja vaihtovirtajohtoja.

Virran säästäminen

Tämä järjestelmä kuluttaa hieman verkkovirtaa (⇒ 14), myös valmiustilassa. Irrota virtalähde, kun järjestelmä ei ole käytössä.

Jotkut asetukset menetetään, kun irrotat laitteen. Sinun on asetettava ne uudelleen.

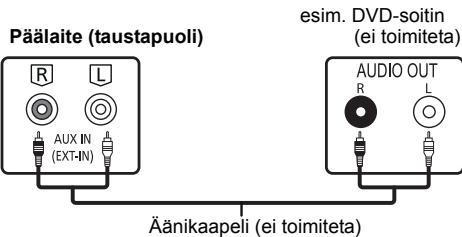

Toisen laitteen liittäminen

Voit liittää videoauhureihin, DVD-soittimiin, ym.

Huomautus:

• Irrota verkkokaapeli ennen liittämistä.
• Kytke pois päältä kaikki laitteet ja lue asianmukaiset käyttöohjeet.
• Osat ja johdot myydään erikseen. Jos haluat liittää muita kuin tässä kuvattuja laitteita, kysy neuvoa audiolaitemyyjältä.
• Sovitinta käytettäessä voi esiintyä äänen vääristymistä.

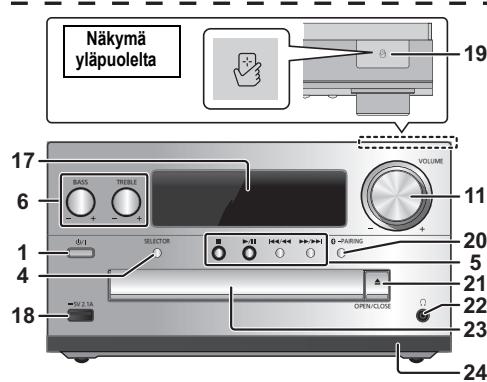

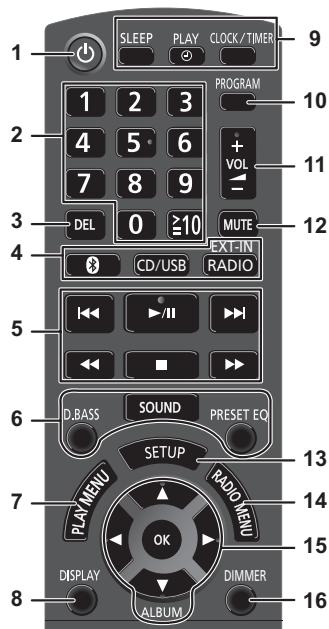

Hallintatoimintojen yleiskatsaus

1 Valmiustila-virtakytkin [O], [O/I]

Painamalla kytkintä voit siirtää laitteen valmiustilaan tai palauttaa sen valmiustilasta.

2 Numeronäppäimet [1-9, 0, ≥10]

• Kaksinumeroisen luvun valitseminen
• Esimerkki: 16: [≥10] → [1] → [6]
• Valitaksesi 3-numeroinen luku Esimerkki: 124: [≥10] → [≥10] → [1] → [2] → [4]

3 Poistaa ohjelmoidun raidan

4 Valitse äänilähde

Kaukosäätimessä

[ \text{[CD/USB]}: \text{"CD"} \longleftrightarrow \text{"USB"}*1 ]

RADIO, EXT-IN: "DAB ^+ (PMX70B) → "FM" AUX

Päälaitteessa

[SELECTOR]:

"CD" → "BLUETOOTH" → "DAB+" (PMX70B) ↑"USB"*1 ← "AUX" ← "FM" ←

5 Perustoistotoiminnot 6 Valitsee äänitehosteet 7 Asettaa toistovalikkokohdan 8 Näyttää sisältötiedot 9 Kellon ja ajastimen käyttö 10 Asettaa ohjelmointitoiminnon 11 Säätää järjestelmän äänenvoimakkuutta 12 Vaimentaa järjestelmän äänen

Peruuta painamalla painiketta uudelleen. "MUTE" peruuntuu myös, kun äänenvoimakkuutta säädetään tai laite sammutetaan.

13 Siirry asetusvalikkoon 14 Asettaa radiovalikkokohdan 15 Valitsee asetuksen 16 Himmennä näyttöpaneeli Peruuta painamalla painiketta uudelleen.

17 Näyttöpaneeli 18 Portti iPhone/iPad/iPod- ja USB-laitteille 19 NFC kosketusalue (⇒ 6) 20 Bluetooth®-parituspainike

• Paina valitaksesi "BLUETOOTH" äänilähteeksi.
• Paina ja pidä painettuna siirtyäksesi paritustilaan (⇒ 6) tai irrota Bluetooth®-laite (⇒ 7) .

21 Avaa tai sulkee levykelkan

22 Kuulokeliitäntä ( )

• Pistoketyyppi: 3,5 mm:n stereo (ei toimiteta). Vältä pitkäaikaista kuuntelua kuulokkeilla kuulovaurioiden estämiseksi. Liiallinen äänenpaine kuulokkeista saattaa aiheuttaa kuulon heikkenemistä. Pitkäaikainen täydellä äänenvoimakkuudella kuuntelu saattaa vahingoittaa käyttäjän korvia.

23 Levykelkka 24 Kaukosäätimen tunnistin *1: Näyttö muuttuu automaattisesti tilaan "IPOD", kun yhteensopiva iPhone/iPad/iPod yhdistetään iPhone/iPad/iPad-laitteen porttiin.

Tietoja toiminnosta Bluetooth®

Panasonic ei kanna mitään vastuuta datatiedoista ja/tai muista tiedoista, jotka vaarantuvat langattoman lähetyksen aikana.

Käytetty taajuuskaista

• Tämä järjestelmä käyttää 2,4 GHz:n taajuuskaistaa.

Laitteen sertifiointi

Tämä järjestelmä on taajuuden rajoituksia koskevien vaatimusten mukainen ja se on sertifioitu taajuutta koskevien lakien mukaisesti. Täten ei tarvita langatonta lupaa. - Alla olevat toimenpiteet ovat rangaistavia joissain maissa: Tämän järjestelmän purkaminen tai muokkaaminen. - Teknisiä tietoja koskevien osoitusten poistaminen.

Käytön rajoitukset

Langatonta lähetystä ja/tai käyttöä ei taata kaikkien Bluetooth®-toiminnallisten laitteiden kanssa. - Kaikkien laitteiden on oltava Bluetooth SIG, Inc. määrittelemien standardien mukaisia. Laitteen asetuksista ja teknisistä tiedoista riippuen sitä ei mahdollisesti voida yhdistää tai jotkut toimenpiteet ovat erilaisia. Tämä järjestelmä tukee Bluetooth®-toiminnon turvallisuusominaisuuksia. Kuitenkin käyttöympäristöstä ja/tai asetuksista riippuen tämä suoja ei mahdollisesti ole riittävä. Lähetä tietoja langattomasti tähän järjestelmään varovasti. Tämä järjestelmä ei voi lähettää tietoja Bluetooth-laitteeseen.

Käyttöalue

• Käytä tätä laitetta enintään 10 m:n alueella. Alue voi pienentyä ympäristön, esteiden tai häiriöiden vuoksi.

Häiriöt muista laitteista

Tämä järjestelmä ei mahdollisesti toimi kunnolla ja esiintyy ongelmia kuten kohinaa ja äänen vaihteluita radioaaltohäiriöiden vuoksi, jos tämä järjestelmä sijoitetaan liian lähelle muita Bluetooth®-laitteita tai laitteita, jotka käyttävät 2,4 GHz:n kaistaa. Tämä järjestelmä ei mahdollisesti toimi kunnolla, jos läheisen lähetysaseman ym. radioaallot ovat liian voimakkaita.

Suunniteltu käyttö

Tämä järjestelmä on tarkoitettu ainoastaan tavalliseen käyttöön. Älä käytä tätä järjestelmää lähellä laitteistoa tai ympäristössä, joka on herkkä radiotaajuisille häiriöille (esimerkiksi lentokentät, sairaalat, laboratoriot jne.).

Bluetooth®-toimenpiteet

Käyttämällä Bluetooth®-yhteyttä voit kuunnella Bluetooth®-audiolaitteen ääntä tästä järjestelmästä langattomasti.

• Katso Bluetooth®-laitteen käyttöohjeista lisätietoja.
• Jos aiot käyttää NFC (Near Field Communication) -yhteensopivaa Bluetooth®-laitetta, siirry kohtaan "One-Touch-yhteys (Yhdistäminen toiminnolla NFC)".

Yhdistäminen Bluetooth®-valikolla

Valmistelu

• Kytke Bluetooth®-ominaisuus päälle laitteessa ja sijoita laite tämän yksikön lähelle.

Paritus Bluetooth®-laitteiden kanssa

1 Paina [3] valitaksesi "BLUETOOTH". Jos näytöllä osoitetaan "PAIRING", siirry vaiheeseen 4.

Paritustilaan siirtymiseksi*

2 Paina [PLAY MENU] valitaksesi "PAIRING". 3 Paina [4, 5] valitaksesi "OK? YES" ja paina sitten [OK].

Laitteen kanssa parittamiseksi

4 Valitse "SC-PMX70" Bluetooth®-laitteen Bluetooth®-valikosta. Yhdistetyn laitteen nimi osoitetaan näytöllä muutaman sekunnin ajan. 5 Käynnistä toisto Bluetooth®-laitteessa. *1: Voit myös siirtyä paritustilaan painamalla jatkuvasti kohtaa [ -PAIRING] laitteessa.

Paritetun Bluetooth®-laitteen yhdistäminen

1 Paina [3] valitaksesi "BLUETOOTH". "READY" osoitetaan näytöllä. 2 Valitse "SC-PMX70" Bluetooth®-laitteen Bluetooth®-valikosta.

Yhdistetyn laitteen nimi osoitetaan näytöllä muutaman sekunnin ajan.

3 Käynnistä toisto Bluetooth®-laitteessa.

Huomautus:

Jos pyydetään tunnuslukua, syötä 0000. - Voit rekisteröidä enintään 8 laitetta tämän laitteen kanssa. Jos paritetaan 9. laite, korvataan pisimpään käyttämättömänä ollut laite. Tämä laite voidaan liittää ainoastaan yhteen laitteeseen kerrallaan. Kun valitaan kohta "BLUETOOTH" lähteeksi, tämä laite yrittää yhdistää automaattisesti viimeksi yhdistettyyn Bluetooth®-laitteeseen. ("LINKING" osoitetaan näytöllä tämän prosessin aikana).

One-Touch-yhteys (Yhdistäminen toiminnolla NFC)

Ainoastaan NFC-yhteensopiville Bluetooth®-laitteille (Android™-laitteet)

Yksinkertaisesti koskettamalla NFC (Near Field Communication) -yhteensopivaa Bluetooth®-laitetta tässä laitteessa, voit suorittaa loppuun kaikki valmistelut Bluetooth®-laitteen rekisteröinnistä yhteyden muodostamiseen.

Valmistelu

• Kytke päälle laitteen NFC-ominaisuus.
• Android-laiteversio, joka on vanhempi kuin 4.1, vaatii asennettavaksi sovelluksen "Panasonic Music Streaming" (ilmainen).

1 Syötä "Panasonic Music Streaming" hakuruutuun Google Play™ -palvelussa haun suorittamiseksi ja valitse sitten "Panasonic Music Streaming". 2 Käynnistä sovellus "Panasonic Music Streaming" laitteessa. - Noudata laitteen näytöllä näkyviä ohjeita. - Käytä aina sovelluksen viimeisintä versiota.

1 Paina [3] valitaksesi "BLUETOOTH". 2 Kosketa ja pidätä laitetta tämän laitteen NFC-kosketusalueella. (⇒ 4)

Älä liikuta Bluetooth®-laitetta ennen kuin se antaa äänimerkin, näyttää viestin tai reagoi jollain tavalla. Kun Bluetooth®-laite on reagoinut, siirrä kyseinen laite kauemmaksi tästä laitteesta.

• Kun Bluetooth®-laitteen rekisteröinti ja yhteys on
• muutaman sekunnin ajan.
• NFC-kosketusalueen sijainti vaihtelee laitteen mukaan. Kun yhteyttä ei voida luoda, vaikka Bluetooth®-laite on koskettanut tämän laitteen NFC-kosketusaluetta, muuta kyseisen laitteen asentoa. Tilanne voi parantua myös, jos lataat erityisen sovelluksen "Panasonic Music Streaming" ja käynnistät sen.

3 Käynnistä toisto Bluetooth®-laitteessa.

Huomautus:

• Jos kosketat muilla laitteilla tätä laitetta, voit päivittää Bluetooth®-yhteyden. Aiemmin yhdistetty laite kytketään irti automaattisesti. Kun yhteys on luotu, toisto käynnistyy mahdollisesti automaattisesti käytettävän laitteen tyypistä riippuen.
• One-Touch-yhteys ei mahdollisesti toimi kunnolla käytettävän laitteen tyypistä riippuen.

Bluetooth®-lähetyksen tila

Voit vaihtaa lähetystilaa asettaaksesi etusijalle tiedonsiirron laadun tai äänen laadun.

Valmistelu

• Paina [3] valitaksesi "BLUETOOTH".
• Jos Bluetooth®-laite on jo yhdistetty, kytke se irti.

1 Paina [PLAY MENU] toistuvasti valitaksesi "LINK MODE". 2 Paina [4, 5] valitaksesi tila ja paina sitten [OK]. MODE 1: Korostus yhteyden vakaudessa MODE 2: Korostus äänen laadussa

Huomautus:

• Valitse "MODE 1", jos ääni keskeytyy.
• Tehdasasetus on "MODE 2".

Bluetooth®-tulotaso

Jos äänen tulotaso Bluetooth®-laitteesta on liian alhainen, muuta tulotason asetusta.

Valmistelu

• Bluetooth®-laitteen yhdistäminen. 1 Paina [PLAY MENU] toistuvasti valitaksesi "INPUT LEVEL". 2 Paina [<, >] valitaksesi taso ja paina sitten [OK].

Huomautus:

• Valitse "LEVEL 0", jos ääni on vääristynyt.
• Tehdasasetus on "LEVEL 0".

Bluetooth®-laitteen irti kytkeminen

1 Samalla kun Bluetooth®-laite on yhdistetty: Paina [PLAY MENU] toistuvasti valitaksesi "DISCONNECT?". 2 Paina [4, 5] valitaksesi "OK? YES" ja paina sitten [OK].

Huomautus:

Voit myös kytkeä irti Bluetooth-laitteen painamalla jatkuvasti kohtaa [PAIRING] tässä laitteessa. - Bluetooth®-laite kytketään irti, jos valitaan eri äänilähde (esim. "CD").

Bluetooth®-valmiustila

Kun valitaan "SC-PMX70" paritetun Bluetooth®-laitteen Bluetooth-valikosta, tämä laite kytkeytyy automaattisesti valmiustilasta ja luo Bluetooth®-yhteyden.

1 Paina kohtaa [SETUP] toistuvasti valitaksesi "BLUETOOTH STANDBY". 2 Paina [4, 5] valitaksesi "ON" ja paina sitten [OK].

Huomautus:

Toiminnon poistamiseksi käytöstä valitse "OFF" vaiheessa 2. Tehdasasetus on "OFF". Jos tämä toiminta asetetaan asentoon "ON", valmiustilan virrankulutus lisääntyy.

Tietoja tietovälineistä

• Muista, että Panasonic ei vastaa mistään datatietojen ja/tai muiden tietojen häviämisestä.

Yhteensopiva iPhone/iPad/iPod

iPhone 6 Plus / iPhone 6 / iPhone 5s / iPhone 5c / iPhone 5 / iPhone 4s / iPhone 4 / iPhone 3GS / iPhone 3G / iPhone

iPad Air 2 / iPad Air / iPad (3. ja 4. sukupolvi) / iPad 2 / iPad / iPad mini 3 / iPad mini 2 (iPad mini Retina-näytöllä) / iPad mini

iPod touch (1. - 5. sukupolvi)

iPod nano (2. - 7. sukupolvi)

(tilanne joulukuussa 2014)

Huomautus:

• Älä yhdistä malleja, joita ei ole lueteltu edellä. Voi tapahtua jotain odottamatonta.
• Yhteensopivuus riippuu ohjelmiston versiosta. Päivitä iPhone/iPad/iPod uusimpaan ohjelmistoon ennen sen käyttöä tämän laitteen kanssa. Lue käyttöohjeet iPod/iPad-laitteen käyttäjän oppaasta.

Yhteensopivat USB-laitteet

Tämä laite ei takaa yhteyttä kaikkiin USB-laitteisiin. Tuetaan tiedostojärjestelmiä FAT12, FAT16 ja FAT32. - Tämä laite tukee USB 2.0 High Speed -tekniikkaa. Tämä laite voi tukea jopa 32 GB:n USB-laitteita. Tuetut tiedostomuodot ja päätteet: MP3 (.mp3), AIFF (.aiff), FLAC (.flac), WAV (.wav), AAC (.m4a)

Huomaa:

Tiedostot näytetään raitoina ja kansiot näytetään albumeina. Tämä järjestelmä pystyy käsittelemään enintään:

• 800 albumia (mukaan lukien juurikansion) - 8000 raitaa
• 999 raitaa yhdessä albumissa

Yhteensopiva CD

Tämä järjestelmä voi toistaa levyjä, jotka ovat yhdenmukaisia CD-DA-muodon kanssa. Tämä järjestelmä voi toistaa CD-R/RW-levyjä CD-DA- tai MP3-muotoisen sisällön kanssa. Ennen toistoa viimeistele levy laitteessa, jolla se tallennettiin. Levyn on oltava yhdenmukainen standardin ISO9660 tason 1 tai tason 2 kanssa (laajennettuja muotoja lukuun ottamatta).

Huomaa:

• Joitakin CD-R/RW-levyjä ei voida toistaa tallennusmuodosta johtuen. MP3-tiedostot näytetään raitoina ja kansiot näytetään albumeina. Tämä järjestelmä pystyy käsittelemään enintään: CD-DA: 99 raitaa, MP3: 999 raitaa, 255 albumia (mukaan lukien juurikansio). Tallenteita ei välttämättä toisteta samassa järjestyksessä kuin ne on tallennettu.

Tietovälineen laittaminen

CD

Paina [CD/USB] valitaksesi "CD".

iPhone/iPad/iPod tai USB-laite

Yhdistä ainoastaan yhteensopivia iPhone/iPad/iPod-malleja (katso sivu 7). Jos määräystä ei noudateta, voi tapahtua jotain odottamatonta.

= 5V 2.1A

Paina [CD/USB] valitaksesi "USB".

Näyttö muuttuu automaattisesti asentoon "IPOD", kun yhteensopiva iPhone/iPad/iPod yhdistetään porttiin.

iPhone/iPad/iPod-laitteen lataaminen

Laite päällä, lataaminen alkaa, kun iPhone/iPad/iPod yhdistetään tähän laitteeseen.

• Jatkaaksesi lataamista USB-kaapeliyhteydestä valmiustilan aikana, varmista, että iPhone/iPad/iPod on aloittanut latauksen ennen kuin laite kytketään valmiustilaan.
• Tarkista iPhone/iPad/iPod, onko akku täyteen ladattu. (Kun se on täyteen ladattu, poista iPhone/iPad/iPod.)

Huomautus:

• Poista CD vasta sitten, kun se lakkaa pyörimästä. Kun yhdistetään iPhone/iPad/iPod, käytä laitekohtaista USB-kaapelia (ei toimitettua).
• Työnnä USB-laite suoraan. Älä käytä USB-jatkokaapelia.
• Irrota USB-laite, jota et käytä enää.
• Ennen USB-laitteen poistamista valitse jokin muu lähde kuin "USB".

Tietovälineiden ohjaimet

Seuraavat merkit osoittavat, että ominaisuus on käytettävissä.

CD:

Audio-CD muodossa CD-DA ja CD, joka sisältää MP3-tiedostoja

iPod:

Yhteensopiva iPhone/iPad/iPod

USB

USB-laitteet, jotka sisältävät MP3/AIFF/FLAC/WAV/AAC-tiedostoja

Bluetooth

Yhdistetty Bluetooth®-laite

Valmistelu

• Kytke yksikkö päälle.
• Laita tietoväline tai yhdistä Bluetooth®-laite. Paina [CD/USB] tai [3] äänilähteen valitsemiseksi.

Perusohjaimet

CD

iPod USB

Bluetooth

Toista	Paina [▶/■].
Stop	Paina [■]. • USB: Asento tallennetaan muistiin ja nāyetytään “RESUME”. • USB: Paina [■] kaksi kertaa toiston pysāytāmiseksi kokonaan.
Tauko	Paina [▶/■]. Paina uudelleen toiston jatkamiseksi.
Ohita	Paina [!] tai [▶■] raidan ohittamiseksi. (pääyksikössä: [▶/▲] tai [▶/▶])
	[CD | USB]: Paina [▲] tai [▼] ohittaaksesi MP3/AIFF/FLAC/WAV/AAC-albumi.
Hae	Toiston tai taukotilan aikana Paina ja pida painetuna [▶] tai [▶]. (pääyksikössä: [▶/▲] tai [▶/▶]) • iPod: Taaksepäin haku tapahtuu ainoastaan tämänhetisen raidan sisällä.

Huomautus:

• Käyttääksesi tämän laitteen kaukosäädintä
• Bluetooth®-laitteen kanssa, Bluetooth®-laitteen on tuettava toimintoa AVRCP (Audio Video Remote Control Profile). Laitteen tilasta riippuen jotkut toiminnot eivät mahdollisesti toimi. Toiminnalliset tulokset voivat vaihdella iPhone/iPad/iPod-mallin mukaan.
• [CD] [USB]: Raidat voidaan valita painamalla numeropainikkeita.

Saatavilla olevien tietojen katselu:

CD

USB

Bluetooth

Paina [DISPLAY] toistuvasti.

esim. MP3

"A□□□": Albumin numero

(“□” tarkoittaa numeroa.)

1

Albumi

1

"Raita

Näytettävien merkkien enimmäismäärä: noin 32. Tämä järjestelmä tukee versioiden 1 ja 2 ID3-tunnisteita. Tekstitiedot, joita järjestelmä ei tue, saattavat näkyä eri tavalla.

Näytettävien merkkien enimmäismäärä: noin 32. Tämä järjestelmä tukee versioiden 1 ja 2 ID3-tunnisteita. Tekstitiedot, joita järjestelmä ei tue, saattavat näkyä eri tavalla.

1 Paina [PLAY MENU] valitaksesi "PLAYMODE" tai "REPEAT". 2 Paina [▲, ▲] valitaksesi asetus ja paina sitten [OK].

PLAYMODE
OFF PLAYMODE	Peruuttaa toistotila-asetuksen.
1-TRACK	Toistaa ainoastaan valitun raidan. • "1", "▼" tulee näkyviin. (Ohita haluttuun raitaan.)
1-ALBUM	Toistaa ainoastaan valitun MP3/AIFF/FLAC/WAV/AAC-albumin. • "1", "▼" tulee näkyviin.
RANDOM	Toistaa sisällöt sunnainesti. • "RND" tulee näkyviin.
1-ALBUM RANDOM	Toistaa valitun MP3/AIFF/FLAC/WAV/AAC-albumin raidat satunnainesti. • Paina [▲] tai [▼] valitaksesi MP3/AIFF/FLAC/WAV/AAC-albumi. • "1", "▼", "RND" tulee näkyviin.

REPEAT

ON REPEAT	Kytkee pälä jatkuvan toiston. • “←” tulee nakyviin.
OFF REPEAT	Kytkee pois pälä t jatkuvan toiston.

Huomautus:

• Satunnaistoiston aikana et voi siirtyä raitoihin, jotka on jo toistettu, tai painaa numeropainikkeita.
• Playmode-toiminto ei toimi "Ohjelmoi toisto" -toiminnon kanssa. Tila peruutetaan, kun avaat levykelkan tai poistat USB-laitteen.

Ohjelmoi toisto CD USB

Tämän toiminnon avulla voit ohjelmoida enintään 24 raidan toiston. CD (CD-DA)

1 Paina [PROGRAM]-painiketta toiston ollessa pysäytettynä. "PROGRAM" näytetään muutamia sekunteja. 2 Valitse haluamasi raita painamalla numeropainikkeita. Toista tämä vaihe muiden raitojen ohjelmoimiseksi. 3 Aloita toisto painamalla [▶/■].

CD (MP3), USB

1 Paina [PROGRAM]-painiketta toiston ollessa pysäytettynä.

"PROGRAM" näytetään muutamia sekunteja.

2 Valitse haluamasi albumi painamalla [▲, ▼] 3 Valitse haluamasi raita painamalla [▶▶] ja sitten numeropainikkeita. 4 Paina [OK]. Toista vaiheet 2 - 4 muiden raitojen ohjelmoimiseksi. 5 Aloita toisto painamalla [▶/■].

Tarkista ohjelmoinnin sisälto	Paina [▲] tai [▶] pysāytystilassa.
Tyhjennä viimeinen raita	Paina [DEL]-painiketta toiston ollessa pysāytettnä.
ohjelmointitla	Paina [PROGRAM]-painiketta toiston ollessa pysāytettnä. • "PGM OFF" nāytetään muutamia sekunteja.
Tyhjennä kaikki ohjelmoidut raidat	Paina [■]-painiketta toiston ollesa pysāytettnä. • "CLR ALL" tulee nāytöön. Paina viiden sekunnin kuluessa [■]-painiketta uudelleen.

Huomautus:

• Ohjelmamuisti tyhjennetään, kun avaat levykelkan tai poistat USB-laitteen.

FM-radio

Voidaan esiasettaa 30 FM-asemaa.

Valmistelu

Paina kohtaa [RADIO, EXT-IN] toistuvasti valitaksesi "FM".

Automaattinen esiasetus

1 Valitse "A.PRESET" painamalla [RADIO MENU]. 2 Valitse taajuudeksi "LOWEST" (alhaisin) tai "CURRENT" (nykyinen) painamalla [< , ].

LOWEST:

Automaattisen esiasetuksen aloittamiseksi alimmasta taajuudesta (FM 87.50).

CURRENT:

Automaattisen esiasetuksen aloittamiseksi tämnehketisesta tajuustesta.*1

3 Aloita esiasetusten teko painamalla [OK].

Vrittin aolittaa kaikkien vastaanotettavissa olevien asemien eisiasetuksen kanavin nousevasa jarjestyksessa.

Peruuta painamalla [■].

*1: Taajuuden muuttamiseksi katso "Manuaalinen viritys ja esiausetukset".

Manuaalinen viritys ja esiatukset

1 Virtä asema painamalla [▲] tai [▶] -painiketta.

Vaihtoehtoisesti paina [▶/▶] tai [▶/▶] päälaitteessa, kun "MANUAL" on valittu viritystilaksi*2. Aloita automaattinen viritys pitämällä painiketta painettuna, kunnes taajuus alkaa vaihtua nopeasti.

2 Paina [PROGRAM]. 3 Valitse esiasetusnumero painamalla numeropainikkeita.

Suorita vaiheet 1-3 uudelleen, jos haluat asettaa muita asemia.

Uusi asema korvaa aiemmin samalle esiasetusnumerolle tallennetun aseman.

Esiasetetun aseman valitseminen

Paina numeropainikkeita [▶] tai [▶] valitaksesi esiasetetun aseman.

Vaihtoehtoisesti paina [1] tai [1] päälaitteessa, kun "PRESET" on valittu viritystilaksi*2.

*2: Viritystilan muuttamiseksi

1 Paina kohtaa [RADIO MENU] toistuvasti valitaksesi "TUNE MODE". 2 Paina [▲, ] valitaksesi "MANUAL" tai "PRESET" ja paina sitten [OK].

Täsmällisen FM-signaalin tilan näyttämiseksi

Paina kohtaa [DISPLAY] toistuvasti valitaksesi "FM STATUS".

"FM ST": FM-signaali viritetään stereo-muodossa.

"FM - - - -": Ei käytettävissä viritettyä signaalia tai FM-signaali on monauraalinen.

"FM MONO": "MONO" on valittu kohdalle "FM MODE".

(Katso 12 "Jos kohina on liiallista FM-vastaanoton aikana.")

RDS-lähetys

Tämä järjestelmä pystyy näyttämään radiotietojärjestelmän (RDS) joillakin alueilla lähettämät tekstitiedot.

Paina [DISPLAY] toistuvasti.

"PS": Ohjelmapalvelu

"PTY": Ohjelman tyyppi

"FREQ": Taajuus

Huomautus:

• RDS on saatavilla ainoastaan, kun stereo toimii vastaanotossa.
• RDS ei ehkä ole käytettävissä, jos vastaanotto on heikkoa.

PMX70B

DAB+

Valmistelu

Paina kohtaa [RADIO, EXT-IN] toistuvasti valitaksesi "DAB+".

Kun valitset kohdan "DAB+" ensimmäisen kerran, järjestelmä käynnistää "DAB AUTO SCAN" -proseduurin.

Huomaa:

• Jos ei löydetä yhtään asemaa, näytetään "SCAN FAILED". Säädä antennia ja yritä uudelleen.

DAB-kanavan automaattinen skannaus

1 Paina [RADIO MENU] valitaksesi "AUTOSCAN" ja paina sitten [OK].

Näytetään "START?".

2 Paina [OK].

Näytetään "DAB AUTO SCAN".

DAB-kanavan manuaalinen haku

Antennin parhaan asennon löytämiseksi käytä manuaalista kanavahakua löytääksesi valittu DAB-taajuuslohko.

1 Paina kohtaa [RADIO MENU] toistuvasti valitaksesi "MANUAL SCAN". 2 Paina [<, >] valitaksesi skannattava taajuuslohko ja paina sitten [OK].

Muistin esiasettaminen

Voit esiasettaa jopa 20 DAB-asemaa.

1 Paina [▲] tai [▶] valitaksesi jokin asema. Vaihtoehtoisesti paina [▲] tai [▶/▶] päälaitteessa, kun "STATION" valitaan viritystilassa*1. 2 Paina [PROGRAM]. 3 Paina numeropainikkeita esiasetetun numeron valitsemiseksi. Suorita vaiheet 1 - 3 uudelleen useampien asemien esiasettamiseksi.

Huomaa:

Aiemmin varastoitu asema ylikirjoitetaan, kun varastoidaan toinen asema samalle esiasetetulle numerolle. - Et voi esiasettaa asemaa, kun asema ei ole lähettämässä tai kun olet valinnut toissijaisen palvelun. - Aiempi asemamuisti nollataan automaattiskannauksen aikana.

Esiasetetun aseman valitseminen

Paina numeropainikkeita [K] tai [▶] valitaksesi esiasetetun aseman.

Vaihtoehtoisesti paina [*1] viritystilan muuttamiseksi.

1 Paina [RADIO MENU] toistuvasti valitaksesi "TUNE MODE". 2 Paina [▲, ▼] valitaksesi "STATION" tai "PRESET" ja paina sitten [OK].

Saatavilla olevien tietojen katselu

Voit katsella tietoja DAB-lähetyksestä, ohjelman tyypistä, yhteislähetteen selitteestä, taajuudesta ja ajasta. Paina [DISPLAY] katsoaksesi saatavilla olevia tietoja.

DAB-asetukset

1 Paina [RADIO MENU] toistuvasti valitaksesi vaihtoehdon. 2 Paina [▲, ▼] valitaksesi haluttu asetus ja paina sitten [OK].

DAB SECONDARY

PRIMARY	Ensisijaisen palvelun kuuntelemiseksi.
SECONDARY	Toissijaisten palvelujen kuuntelemiseksi.Näytetään“

AUTO CLOCK ADJ

ON ADJUST	Käynistä automaattinen kellon säätö.
OFF ADJUST	Peruuta automaattinen kellon säätö.

DAB-signaalin laatu

Kun säädät antennia, voit tarkistaa vastaanoton laadun.

1 Paina [RADIO MENU] toistuvasti valitaksesi "SIGNAL QUALITY". 2 Paina [▲, ▼] valitaksesi taajuuden. Näytetään tämänhetkinen taajuuslohko ja sitten osoitetaan vastaanoton laatu.

Vastaanoton laatu 0 (heikko) - 8 (erinomainen)

Kello ja ajastukset

Kellon asettaminen

Tämä on 24-tuntinen kello.

1 Valitse "CLOCK" painamalla [CLOCK/TIMER]. 2 Paina [Δ, ∇] valitaksesi ajan ja paina sitten [OK].

Ajan tarkistamiseksi

Paina [CLOCK/TIMER].

Huomautus:

• Aseta kellonaika usein, jotta se säilyy tarkkana.

Uniajastin

Uniajastin sammuttaa järjestelmän asetetun ajan kuluttua.

Paina [SLEEP] toistuvasti valitaksesi asetuksen (minuuteissa).

"SLEEP 30" → "SLEEP 60" → "SLEEP 90" → "SLEEP 120" ↑ "OFF" (Peruuta) ←

Huomautus:

Jäljellä oleva aika osoitetaan laitteen näytöllä, paitsi silloin kun suoritetaan taustatoimintoja. - Uniajastinta voidaan käyttää yhdessä toistoajastimen kanssa. - Uniajastin on etusijalla. Varmista, ettet aseta ajastimia päällekkäisiksi ajoiksi.

Toiston ajastin

Voit asettaa ajastimen käynnistymään tiettyyn aikaan ja herättämään sinut.

Valmistelu

Aseta kellonaika.

1 Paina kohtaa [CLOCK/TIMER] toistuvasti valitaksesi "TIMER ADJ". 2 Paina [▲,▼] asettaaksesi käynnistysajan ("ON TIME") ja paina sitten [OK]. 3 Paina [▲,▼] asettaaksesi lopetusajan ("OFF TIME") ja paina sitten [OK]. 4 Paina [▲,▼] valitaksesi musiikkilähde ja paina sitten [OK].

Ajastimen päälle kytkeminen

1 Valmistele valittu musiikkilähde ja aseta haluttu äänenvoimakkuus. 2 Paina [►, PLAY].

"②" tulee näyttöön.

Peruuta painamalla [■, PLAY]-painiketta uudelleen.

Järjestelmä on sammutettava, jotta ajastin toimisi.

Asetusten tarkistaminen

Paina kohtaa [CLOCK/TIMER] toistuvasti valitaksesi "TIMER ADJ".

(Valmiustilan aikana paina [CLOCK/TIMER] kahdesti.)

Huomautus:

• Ajastin aloittaa toiston matalalla äänenvoimakkuudella ja lisää äänenvoimakkuutta vähitellen asetettuun tasoon.
• Ajastin käynnistyy asetettuun aikaan päivittäin, jos ajastin on käytössä.
• Jos sammutat järjestelmän ja käynnistät sen uudelleen ajastimen ollessa käynnissä, ajastin ei lopeta toistoa lopetusaikaan.

*1: "CD", "USB", "DAB+" (PMX70B) ja "FM" voidaan asettaa musiikkilähteeksi.

• Ajastetulle musiikkilähteelle iPhone/iPad/iPod-portin ja USB-laitteiden kautta, valitse "USB".

Äänitehosteet

Äänenlaadun muuttaminen

1 Paina [SOUND] toistuvasti valitaksesi äänitehosteen. 2 Valitse haluamasi asetus painamalla [<,>.

Käännä [BASS]- tai [TREBLE]-säädintä tason säätämiseksi.

Preset EQ

Paina [PRESET EQ] toistuvasti valitaksesi asetuksen.

HEAVY	Lisää potkua rock-musiikkiin
SOFT	Taustamusiikille
CLEAR	Kirkastaa korkeampia taajuuksia
VOCAL	Lisää hohtoa lauluun
FLAT	Peruuttaa änitehosteen

D.BASS

Tämän asetuksen avulla voit nauttia tehokkaasta bassoefektista.

Valitse "ON D.BASS" tai "OFF D.BASS" painamalla [D.BASS]-painiketta.

Lisätulon käyttö

Voit liittää laitteeseen videonauhurin, DVD-soittimen, jne. ja kuunnella sen ääntä tämän järjestelmän kautta.

Valmistelu

Yhdistä ulkoinen laite.

1 Paina kohtaa [RADIO, EXT-IN] toistuvasti valitaksesi "AUX". 2 Toista ääntä ulkoisilla laitteilla.

Muita tietoja

Automaattinen sammutustoiminto

Tehdasasetuksena tämä laite kytketään valmiustilaan automaattisesti, jos siinä ei ole ääntä eikä sitä käytetä noin 20 minuuttiin.

Tämän toiminnon peruuttamiseksi

1 Paina kohtaa [SETUP] toistuvasti valitaksesi "AUTO OFF". 2 Paina [4, ] valitaksesi "OFF" ja paina sitten [OK].

Huomautus:

Toiminnon päälle kytkemiseksi valitse "ON" vaiheessa 2. - Tätä asetusta ei voida valita, kun lähteenä on radio. Kun yhdistetään Bluetooth-laitteeseen, toiminto ei ole käytettävissä.

Ohjelmiston päivitys

Ajoittain Panasonic julkaisee tälle yksikölle päivitetyn ohjelmiston, joka voi lisätä tai parantaa joidenkin ominaisuuksien toimintaa. Nämä päivitykset ovat saatavilla ilmaiseksi.

Jos haluat lisätietoja, katso seuraavaa verkkosivustoa.

http://panasonic.jp/support/global/cs/

(Sivusto on ainoastaan englanniksi.)

Ohjelmiston version tarkistus

Näytetään asennetun ohjelmiston versio.

Paina [SETUP] toistuvasti valitaksesi "SW VER." ja paina sitten [OK].

Paina [OK] poistuaksesi.

Vianmääritys

Tee seuraavat tarkistukset ennen kuin pyydät huoltoa. Jos et ole varma joistakin tarkistettavista kohdista, tai jos annetut ratkaisut eivät ratkaise ongelmaa, pyydä jälleenmyyjältä ohjeita.

Yleisiä ongelmia

Mitään toimintoja ei voi suorittaa kaukosäätimellä.

• Tarkista, että paristo on asetettu oikein.

Ääni on vääristynyt tai ääntä ei kuulu.

• Säädä järjestelmän äänenvoimakkuutta.
• Sammuta järjestelmä, märätä ja korjaa ongelman syy ja käynnistä järjestelmä uudelleen. Ongelma voi johtua kaiutinten toimimisesta äärirajoilla, kun äänenvoimakkuus tai teho on liian suuri, sekä kun järjestelmää käytetään kuumassa ympäristössä.
• Varmista, että kaiuttimen johdot on liitetty oikein ja tukevasti. (⇒ 4)

Toiston aikana kuuluu "hurinaa".

Vaihtovirtajohto tai loistevalolamppu on johtojen lähellä. Pidä muut laitteet ja johdot erillään tämän järjestelmän johdoista.

Laite ei toimi

• Yksi laitteen suojalaitteista on mahdollisesti kytketty päälle.

Nollaa laite seuraavalla tavalla:

1 Paina [O/I] laitteessa siirtääksesi laite valmiustilaan.

• Jos laite ei siirry valmiustilaan, paina kohtaa [0/1] laitteessa noin 10 sekuntia. Laite pakotetaan kytkeytymään valmiustilaan. Vaihtoehtoisesti irrota verkkokaapeli, odota vähintään 3 minuuttia ja yhdistä se sitten uudelleen.

2 Paina kohtaa [O/I] laitteessa sen kytkemiseksi päälle. Jos laite ei vieläkään toimi, ota yhteyttä jälleenmyyjään.

Kuuluu kohinaa.

"AUX"-tilassa, kun laite on yhdistetty sekä AUX IN -liittimiin että USB-porttiin, saatetaan aikaansaada kohinaa laitteesta riippuen. Kyseisessä tapauksessa poista USB-kaapeli USB-portista.

Levy

Näyttö ei näytä oikein.

Toisto ei ala.

• Et asettanut levyä oikein laitteeseen. Aseta se oikein. Levy on likainen. Puhdista levy. Vaihda levy, jos se on naarmuuntunut, vääntynyt tai se ei ole standardin mukainen. Laitteessa on tiivistynyttä kosteutta. Anna järjestelmän kuivua 1-2 tuntia.

Radio

Vastaanotto on heikkoa tai kuuluu hakkaava ääni.

• Pidä antenni kaukana tietokoneista, televisioista, muista johdoista ja kaapeleista. Käytä ulkoantennia.
• Sammuta televisio tai siirrä se kauemmaksi järjestelmästä.

Jos kohina on liiallista FM-vastaanoton aikana.

• Muuta äänen lähetys monoraaliseksi.

1 Paina kohtaa [RADIO MENU] toistuvasti valitaksesi "FM MODE". 2 Paina [▶] valitaksesi "MONO" ja paina sitten [OK]. Ääni muuttuu monoksi. - Peruuttaaksesi valitse "STEREO" tai muita taajuuksia. Normaaliolosuhteissa valitse "STEREO".

iPhone/iPad/iPod

Ei voida ladata tai käyttää.

• Tarkista, että iPhone/iPad/iPod on liitetty kunnolla.
• Yhdistä iPhone/iPad/iPod uudelleen tai yritä käynnistää iPhone/iPad/iPod uudelleen.
• Valmiustilassa lataaminen ei käynnisty USB-kaapeliyhteydellä.

Kytke tämä laite päälle ja varmista, että lataaminen on aloitettu ennen tämän laitteen kytkemistä valmiustilaan.

• iPhone/iPad/iPod-laitteen akku on tyhjentynyt. Lataa
• iPhone/iPad/iPod ja käytä sitten uudelleen.
• Kun käytät porttia, kytke tämä laite päälle. Älä kytke tätä laitetta pois päältä ennen kuin iPhone/iPad/iPod on toimintakunnossa.

USB

USB-laitetta tai sen sisältöä ei voi lukea.

• USB-laitteen tai sen sisällön muoto ei ole yhteensopiva järjestelmän kanssa. USB-laite toimii hitaasti.
• Suurikokoisen sisällön tai suurikapasiteettisen USB-laitteen lukeminen kestää pidempään.

Näytetty kulunut aika ei ole sama kuin todellinen toistoaika.

• Siirrä tiedot toiseen USB-laitteeseen tai varmuuskopioi tiedot ja alusta USB-laite uudelleen.

Bluetooth®

Ei voida suorittaa laitteiden paritusta.

• Tarkista Bluetooth®-laitteen tila.

Laitetta ei voida liittää.

Laitteen paritus ei onnistunut tai rekisteröinti on korvattu. Yritä parittaa laite uudelleen. Tämä järjestelmä on mahdollisesti liitetty eri laitteeseen. Irrota toinen laite ja yritä parittaa laite uudelleen. - Jos ongelma jatkuu, kytke laite pois päältä ja päälle sekä yritä sitten uudelleen.

Laite on liitetty, mutta ääntä ei voida kuulla tämän järjestelmän kautta.

Joillekin sisäisille Bluetooth®-laitteille sinun tulee asettaa äänilähde asentoon "SC-PMX70" manuaalisesti. Katso laitteen käyttöohjeita, jos haluat tarkempia tietoja.

Ääni keskeytyy.

• Laite on 10 m:n viestintäalueen ulkopuolella. Tuo Bluetooth®-laite lähemmäksi tätä järjestelmää.
• Poista mahdolliset esteet tämän järjestelmän ja laitteen väliltä.
• Taajuuskaistaa 2,4 GHz käyttävät muut laitteet (langaton reititin, mikroaaltouuni, langaton puhelin, ym.) häiritsevät. Siirrä Bluetooth®-laite lähemmäksi tätä järjestelmää ja siirrä se kauemmaksi muista laitteista.
• Valitse "MODE 1" vakaata viestintää varten. (⇒ 6)

One-Touch-yhteys (NFC-ominaisuus) ei toimi.

• Varmista, että laite ja toisen laitteen NFC-ominaisuus on kytketty päälle. (→ 6)

Päänäytön yksikkö

—

• Olet liittänyt vaihtovirtajohdon ensimmäistä kertaa tai virta on katkennut hiljattain. Aseta kellonaika.

"ADJUST CLOCK" - Kelloa ei ole asetettu. Aseta kello asianmukaisesti. "ADJUST TIMER" - Toistoajastinta ei ole asetettu. Aseta toistoajastin asianmukaisesti.

"AUTO OFF"

• Laite on ollut käyttämättä noin 20 minuuttia ja se sammutetaan noin minuutin kuluttua. Paina mitä tahansa painiketta peruuttaaksesi.

• Tämä laite on tarkistamassa yhdistettyä iPhone/iPad/iPod- tai USB-laitetta.
• Jos tämä näyttö tulee jatkuvasti näkyviin, varmista, että iPhone/iPad/iPod-laitteen akku ei ole tyhjentynyt ja että iPhone/iPad/iPod on kytketty päälle ja yhdistetty oikein.

"ERROR"

Virheellinen toiminto suoritettiin. Lue ohjeet ja yritä uudelleen. "F□" (”□” tarkoittaa numeroa.) Tässä laitteessa on ongelma. Kirjoita ylös näytettävät tiedot, irrota verkkokaapeli ja ota yhteyttä jälleenmyyjään.

"NO DEVICE"

• iPhone/iPad/iPod tai USB-laite ei ole liitettynä. Tarkista liitäntä.
• iPhone/iPad/iPod-laitteen akku on tyhjentynyt. Lataa
• iPhone/iPad/iPod ja kytke se päälle ennen yhdistämistä.

"NO DISC"

• Et ole asettanut levyä tai olet asettanut levyn, jota järjestelmä ei voi toistaa. "NO MEMORY" (PMX70B)
• Ei ole esiasetettuja DAB-asemia valittavaksi. Esiaseta joitain kanavia.

"NO PLAY"

• Tarkista sisältö. Voit toistaa vain tuettuja muotoja.
• USB-laitteen tiedostot voivat olla viallisia. Alusta USB-laite ja yritä uudelleen. Laitteessa voi olla ongelma. Kytke laite pois päältä ja sitten päälle uudelleen.

"NO SIGNAL" (PMX70B)

• Tätä asemaa ei voida vastaanottaa. Tarkista antenni.

Olet yhdistänyt iPhone/iPad/iPod-laitteen, jota ei voida toistaa. - Jos iPhone/iPad/iPod on yhteensopiva, kytke se päälle ja yhdistä oikein. - Olet liittänyt sopimattoman USB-laitteen.

"PGM FULL"

• Ohjelmoituja raitoja on enemmän kuin 24.

"PLAYERERROR"

• Toistit tiedostoa, jota ei tueta. Järjestelmä hyppää kyseisen raidan yli ja toistaa seuraavan raidan.

"READING"

• Laite on tarkistamassa CD-levyn tietoja. Kun tämä näyttö häviää, käännä toiminta. "REMOTE " (" " tarkoittaa numeroa.) Kauko-ohjain ja tämä laite käyttävät eri koodeja. Muuta kauko-ohjaimen koodia.

-Kun näytetään "REMOTE 1", paina ja pidä painettuna kohtia [OK] ja [1] vähintään 4 sekuntia. Kun näytetään "REMOTE 2", paina ja pidä painettuna kohtia [OK] ja [2] vähintään 4 sekuntia.

"SCANFAILED" (PMX70B) Asemat eivät ole vastaanotettavissa. Tarkista antenni ja hae DAB-kanava manuaalisesti.

"USB OVER CURRENT ERROR" - iPhone/iPad/iPod tai USB-laite käyttää liian paljon tehoa. Poista iPhone/iPad/iPod tai USB-laite. Sammuta tämä järjestelmä ja kytke se päälle uudelleen.

“VBR”

Järjestelmä ei voi näyttää jäljellä olevaa toistoaikaa raidoille, joissa on muuttuva bittinopeus (VBR).

Muistin tyhjennys (alustus)

Tyhjennä muisti seuraavissa tilanteissa:

• Painikkeita painettaessa ei tapahdu mitään.
• Haluat tyhjentää muistin sisällön.

1 Irrota vaihtovirtajohto.

Odota kolme minuuttia ennen kuin jatkat vaiheeseen 2.

2 Liitä vaihtovirtajohto laitteeseen samalla, kun pidät [ɒl]-painiketta painettuna.

"---" tulee näyttöön.

3 Vapauta [əl].

Kaikki asetukset palautetaan tehdasasetuksiin.

Muistiasetukset on tehtävä uudelleen.

Kaukosaadinkoodi

Jos muut Panasonic-laitteet häiriintyvät järjestelmän kaukosäätimen käytöstä, vaihda kaukosäätimen koodi tälle järjestelmälle.

Koodin vaihtaminen asetukseen "REMOTE 2"

1 Paina [SELECTOR] päälaitteessa valitaksesi kohdan "CD". 2 Pidä päälaitteen [SELECTOR]-painiketta ja kaukosäätimen [2]-painiketta painettuna, kunnes näyttöön tulee "REMOTE 2". 3 Pidä [OK]- ja [2]-painiketta painettuna vähintään 4 sekuntia. - Tehdasasetus on "REMOTE 1". - Muuttaaksesi tilan takaisin asentoon "REMOTE 1", toista yllä kuvatut vaiheet, mutta vaihda kaukosäätimessä painettava painike [2] painikkeeksi [1].

Tekniset tiedot

Yleistä

Virtalähde

AC 220 V - 240 V, 50 Hz

Virrankulutus

44 W

Mitat (päälaitte)

(L x K x S) 211 x 114 x 267 mm

Massa (päälaitte)

Noin 2,8 kg

Käyttöympäristön lämpötila-alue

0°C - +40°C

Käyttöympäristön kosteusalue

35% - 80% suhteellinen kosteus (ei tiivistyvä)

Virrankulutus valmiustilassa*1,2

0,4 W (arvioitu)

(Kun "BLUETOOTH STANDBY" on asennossa "ON")*2

0,45 W (arvioitu)

Vahvistinosa

RMS-lähtöteho

Etukanava (molempia kanavia vahvistetaan)

60 W/kanava (3 Ω), 1 kHz, 10% harmoninen kokonaissärö

RMS-kokonaisteho 120 W

FM-osasto

Esiasetettu muisti

30 asemaa

Taajuusalue

87,50 MHz - 108,00 MHz (50 kHz:n askel)

Antenniliitännät

75 Ω (tasapainottamaton)

DAB-osasto (PMX70B)

DAB-muistit

20 kanavaa

Taajuuskaista (aallonpituus)

Band III

5A - 13F

(174,928 MHz - 239,200 MHz)

Herkkyys *BER 4x10-4

Minimivaatimus

-98 dBm

DAB-ulkoantennin liitin

F-liitin (75 Ω)

Levyosa

Toistettavat levyt (8 cm tai 12 cm)

CD, CD-R/RW (CD-DA, MP3*3)

Lukupää

Aallonpituus

790 nm (CD)

Liitäntäosa

USB-portti

USB-portin virta

DC OUT 5 V 2,1 A

USB-standardi

USB 2.0 High Speed

Median tiedostomuodon tuki

MP3 (*.mp3), AIFF (*.aiff), FLAC (*.flac),

USB-laitteen tiedostojärjestelmä

FAT12, FAT16, FAT32

Kuulokkeet

Stereo, 3,5 mm:n jakki

Analoginen äänitulo

Jakki

AUX IN (EXT-IN)

Kaiutinosa

Kaiutinyksiköt

Woofer

14 cm:n kartiotyyppinen kaiutin x 1

Diskantti

1,9 cm:n kupumainen kaiutin x 1

Superdiskanttikaiutin 1,5 cm pietsosähköinen tyyppi x 1

Impedanssi

3Ω

Mitat (L x K x S)

161 mm x 238 mm x 262 mm

Massa

Noin 2,6 kg

Bluetooth®-osasto

Versio Bluetooth® Ver. 2.1+EDR Luokka Luokka 2 Tuetut profiilit A2DP, AVRCP Taajuuskaista 2,4 GHz kaista FH-SS Toimintaetäisyys 10 m näköetäisyydellä Tuettu koodekit AAC, SBC

Huomautus:

• Tekniset tiedot voivat muuttua ilman eri ilmoitusta. Massa ja mitat ovat likimääräisiä arvoja.
• Harmoninen kokonaisvääristymä on mitattu digitaalisella spektrianalysaattorilla.

1: "BLUETOOTH STANDBY" on asennossa "OFF". 2: Mitään laitetta ei ole liitetty USB-porttiin ennen valmiustilaan kytkemistä. 3: MPEG-1 Layer 3, MPEG-2 Layer 3 4: Pakkaamattomat FLAC-tiedostot eivät mahdollisesti toimi kunnolla. Tuettu lohkokoko välillä 1152 - 4096. *5: Tukea ainoastaan profiilille AAC-LC.

FLAC Decoder

Copyright (C) 2000,2001,2002,2003,2004,2005,2006,2007, 2008,2009 Josh Coalson
