PLB103B - Tasaisen Näytön Tuki Acme United - Ilmainen käyttöohje ja opas

Tuotetyyppi	Yleiskäyttöinen seinäteline taso- ja LCD-näytöille
Tuotemerkki	Acme United
Malli	PLB103B
VESA-yhteensopivuus	100x100mm - 400x400mm
TV:n enimmäispaino	50 kg (110 naulaa)
Väri	Musta
Materiaali	Teräs
Asennustyyppi	Seinäkiinnitys (pystyseinä)
Seinän yhteensopivuus	Puuranka, betoni, tiili
Mukana toimitettavat tarvikkeet	Seinälevy, vasen ja oikea näyttökannattimet, lukituspalkki, pultit (M4, M5, M6, M8), lukitusaluslevyt, välilevyt, aluslevyt, puurankapultit, betoniankkurit, muovinupit
Turvaominaisuudet	Lukituspalkki lukkopaikalla lisäturvaa varten
Asennusvaatimukset	Pora, ruuvimeisseli, jakoavain, vatupassi, rangantunnistin; ei teräksisille rangoille eikä tuhkaharkoille
Takuu	Tuotepakkauksessa mainitun mukaisesti; katso takuukortista yksityiskohdat
Huolto	Tarkista pultit ja kiinnitys ajoittain; puhdista kostealla liinalla

Usein kysytyt kysymykset - PLB103B Acme United

Mitä VESA-kuvioita PLB103B tukee?

PLB103B tukee VESA-kuvioita 100x100mm - 400x400mm. Mukana on pultteja M4, M5, M6 ja M8 kierteillä eri televisiomalleille.

Mikä on tämän telineen enimmäispaino televisiolle?

Enimmäispainokapasiteetti on 50 kg (110 naulaa). Varmista aina, että televisiosi ei ylitä tätä rajaa onnettomuuksien estämiseksi.

Voinko asentaa tämän telineen teräsrankaseinään?

Ei. Mukana toimitetut tarvikkeet eivät ole tarkoitettu teräsrangoille tai tuhkaharkkoseinille. Tällaisille pinnoille ota yhteys pätevään asentajaan tai käytä sopivia jälkiasennustarvikkeita.

Sisältääkö teline lukitusmekanismin?

Kyllä. Telineessä on lukituspalkki, joka kiinnittää television seinälevyyn. Lisäturvaa varten voidaan lisätä riippulukko (riippulukkoa ei sisälly).

Mitä työkaluja asennus vaatii?

Tarvitset 5/32" poranterän (tai 10mm kiviporanterän betonille), ruuvimeisselin, jakoavaimen tai hylsysarjan, rangantunnistimen ja vatupassin.

Onko tämä teline yhteensopiva kaarevakuoristen televisioiden kanssa?

Kyllä. Pakkaus sisältää välilevyjä ja pidempiä pultteja (M4x30, M5x30, M6x35, M8x40) kaarevakuorisia varten. Noudata manuaalin kaarevakuorista asennuskaaviota.

Kuinka varmistan, että teline on vaakatasossa?

Käytä vatupassia reikiä merkitessäsi ja seinälevyä kiinnittäessäsi. Varmista, että vasen ja oikea näyttökannattimet ovat pystysuunnassa keskellä ja vaakatasossa toistensa kanssa.

Sisältyvätkö televisiolleni sopivat pultit?

Kyllä. Pakkaus sisältää M4, M5, M6 ja M8 pultteja eri pituuksina, mukana lukitusaluslevyt ja välilevyt useimpiin televisioihin. Tarkista televisiosi tarvitsema halkaisija ja pituus.

Voinko asentaa tämän telineen kipsilevyyn?

Vain jos kipsilevy on puurangan tai betonin päällä. Teline on kiinnitettävä rakenteelliseen seinään. Pelkkään kipsilevyyn käytä sopivia perhostappia (eivät sisälly).

Mitä teen, jos asennusohje on kadonnut?

Ilmainen PDF-manuaali on ladattavissa notice-facile.com-sivustolta. Voit myös pyytää käännetyksen lähettämällä kielitoiveesi ja sähköpostiosoitteesi.

KÄYTTÖOHJE PLB103B Acme United

FI 46 Asennusohjeet 94 Takuulomake

SE 53 Installation Instruktion 95 Garantisedel

Pakkauksesta purkamisohjeet:

• Avaa laatikko varoen, nosta osat ulos ja levitä ne pahville tai muulle suojaavalle pinnalle.
• Tarkasta pakkauksen sisältö seuraavalla sivulla olevan osalistan avulla varmistaaksesi, että kaikki osat ovat mukana ja vahingoittumattomia. Älä käytä vahingoittuneita tai viallisia osia.
  • Lue kaikki ohjeet huolellisesti ennen asennusta.

Tärkeitä turvallisuustietoja

Ole huolellinen asentaessasi ja käyttäessäsi laitetta. Lue ohjeet ennen asennuksen aloittamista ja seuraa tarkasti kaikkia annettuja ohjeita. Käytä tarvittavia turvallisuusvälineitä asennuksen aikana.

Pyydä pätevää asentajaa avustamaan asentamisessa, jos:

• Et ymmärrä näitä ohjeita, tai jos sinulla on epäilyksiä telineen turvallisuuteen liittyen.
• Jos et ole varma seinäsi kestävyydestä, pyydä apua kokeneelta asentajalta.

Älä käytä tätä laitetta mihinkään muuhun kuin näissä ohjeissa mainittuun tarkoitukseen tai asennukseen. Emme ole vastuussa mistään tapaturmista tai vahingoista, jotka johtuvat laitteen vääränlaisesta kokoamisesta, asentamisesta tai käytöstä.

FI

VAROITUS	Tämä televisioteline tulee kiinnittää lujasti pystysuoraan seinään. Jos telinettä ei ole asennettu oikein, se voi pudota ja aiheuttaa mahdollisen tapaturman ja/tai vahinkoja.
Tarvittavat työkalut	5/32"(4 mm) porauspääRuuvimeisseli	3/8"(10mm) kiviporaPystytuen paikannin	RuuviavainsarjaVatupassi

Huomautus: Pakkauksen asennusosia ja työkaluja ei ole tarkoitettu terästukiin eikä tiiliseiniin kiinnitystä varten. Jos asennukseen tarvittavia työkaluja ei ole mukana, kysy tarvittavia tarvikkeita paikallisesta rautakaupasta.

FI

Toimitettavien osien lista

(1)Seinäteline-a (1) Näytön vasen pidike-b (1) Näytön oikea pidike-c (1)Lukon kara-d
(4)M4x 12 ruuvi-e (4)M5x12 ruuvi-f (4)M6x12 ruuvi-g (4)M8x16 ruuvi-h
(4)M4x30 ruuvi-i (4)M5x30 ruuvi-j (4)M6x35 ruuvi-k (4)M8x40 ruuvi-h
(4)M4 lukkolevy-m (4)M5 lukkolevy-n (4)M6 lukkolevy-o (4)M8 lukkolevy-p
(4)M4/M5 välike-q (4)M6/M8 välike-r (8)M4/M5 välike-s (4)M6/M8 välike-t
(6)Kansiruuvi-u (6)Kansiruuvin prikka-v (6)Kara-w (2) Muovinuppi-x

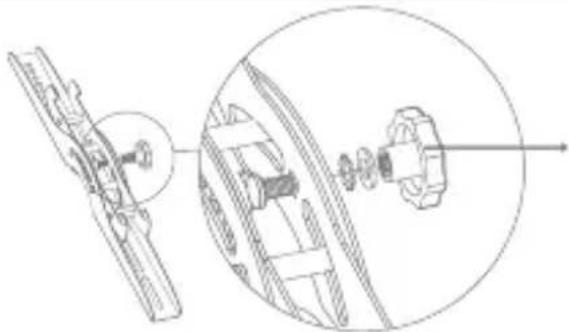

		Asenna muovinen nuppi (x) näytön pidikkeeseen (b, c) vasemmalla näkyvän kuvan mukaisesti ennen kuin siirryt seuraavaan vaiheeseen. Huomaa, että kaksi nuppia tulee asentaa käänteisellä tavalla näytön pidikkeisiin.

Näytön pidikkeiden kiinnittämien litteätaustaiseen televisioon

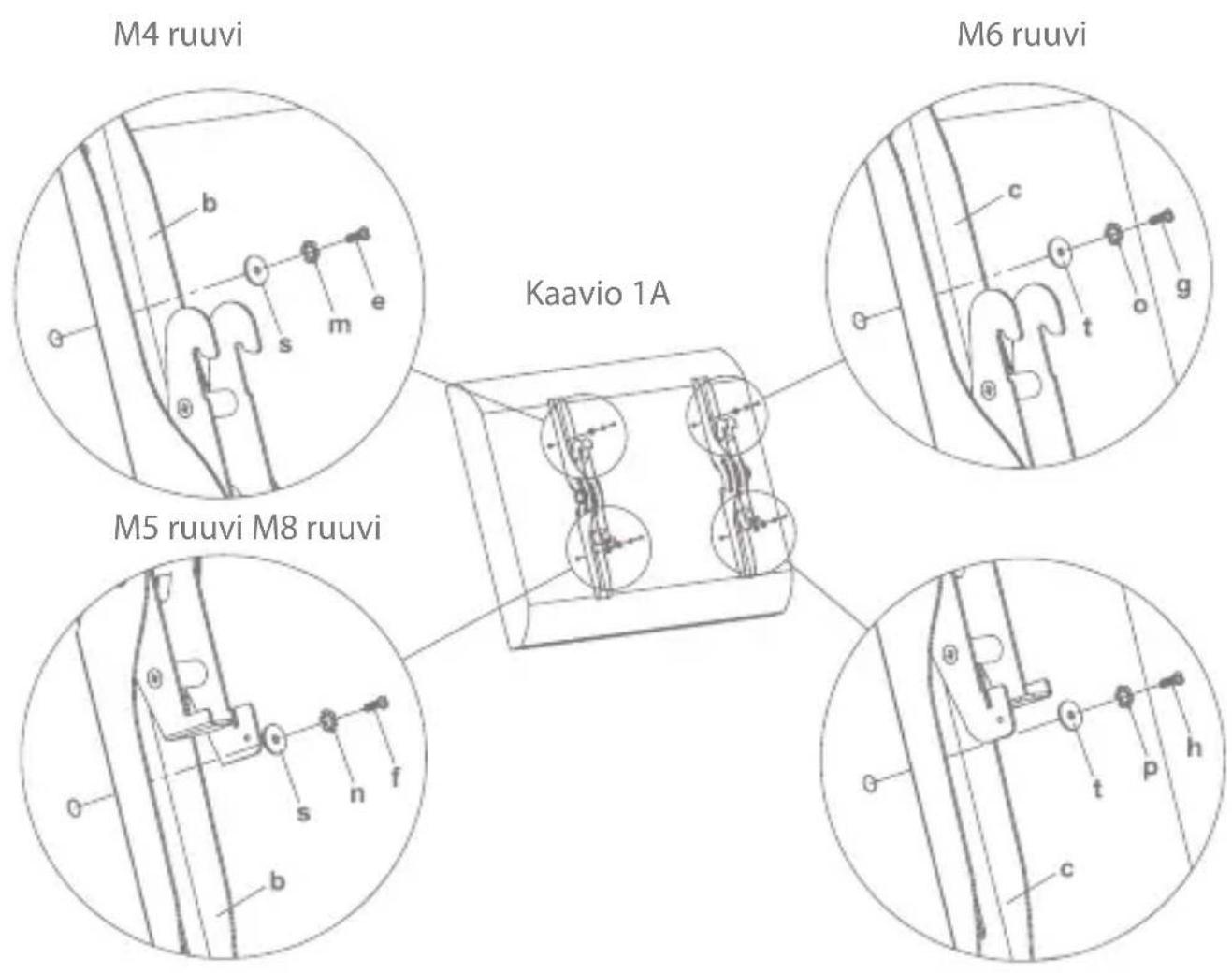

Varmista ensin televisioosi sopiva ruuvikoko (e, f, g, h). Kun olet määrittänyt oikean koon, tarkista alta asianmukainen kuva. Asenna ruuvi televisioon sopivalla lukkolevyllä (m, n, o, p) ja prikalla (s,t). Varmista, että näytön pidikkeet (b, c) ovat pystysuorassa ja linjassa toisiinsa nähden.

FI

Näytön pidikkeiden kiinnittämien kuperataustaiseen televisioon

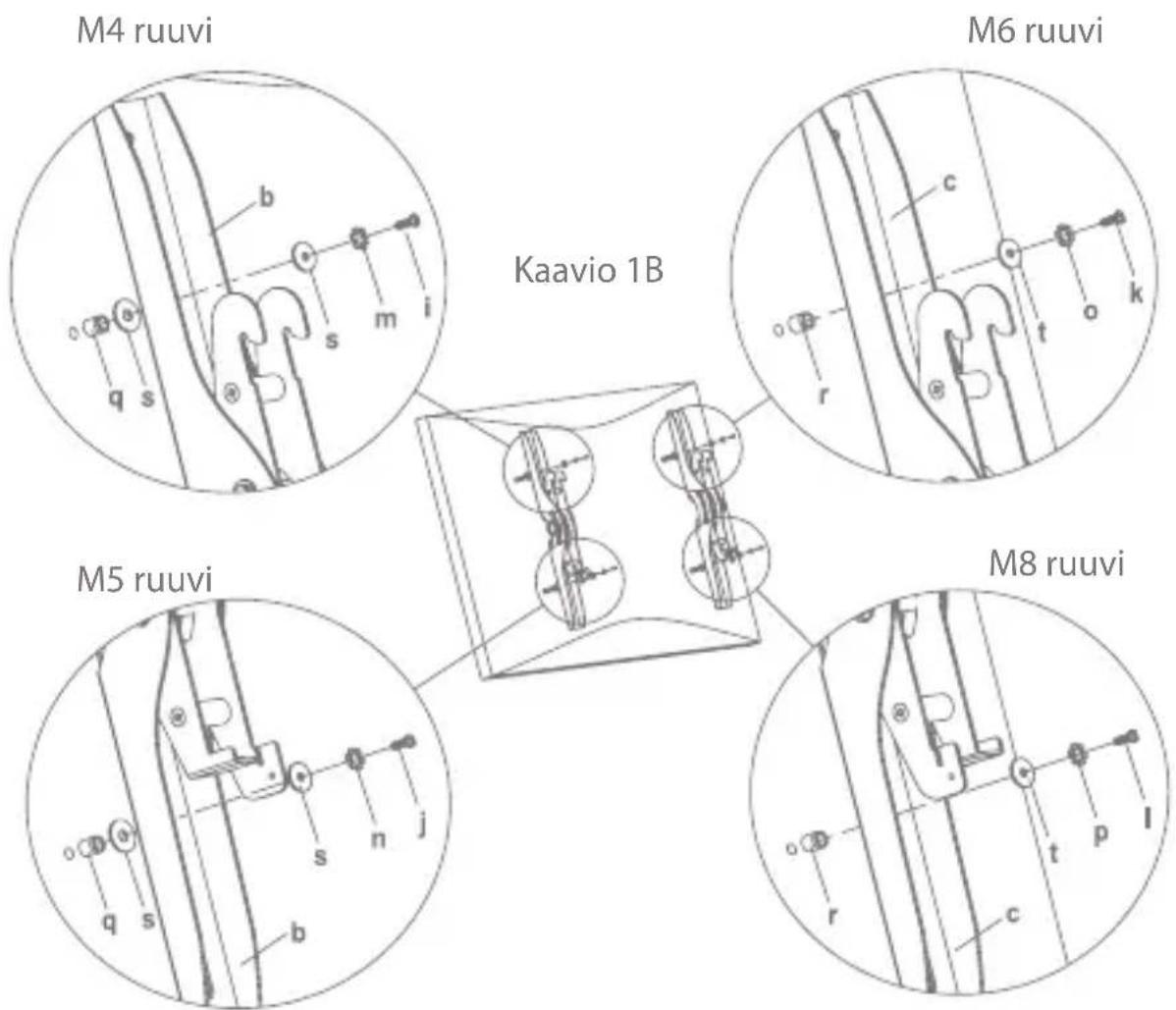

Varmista ensin televisioosi sopiva ruuvikoko (i, j, k, l). Kun olet määrittänyt oikean koon, tarkista alta asianmukainen kuva. Asenna ruuvi televisioon sopivalla lukkolevyllä (m, n, o, p), prikalla (s,t) ja välikkeellä (q,r). Mikäli käytät M4/M5 ruuvia, tarvitset M4/M5 prikan näytön pidikkeen ja välikkeen välille. Varmista, että näytön pidikkeet ovat pystysuorassa ja linjassa toisiinsa nähden.

Seinälevyn kiinnittäminen seinään

Tiili, betoniharkko ja betoniseinä:

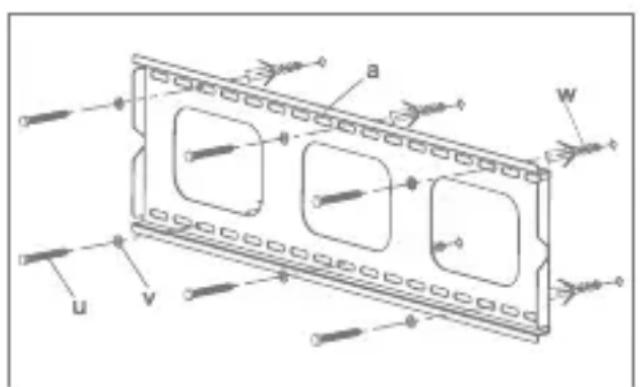

Käytä seinätelinettä (a) mallina Telineen ylä- ja alaosassa on kolme ruuvipaikkaa. Varmista, että nämä reiät ovat suorassa linjassa, ja että jokaisen reiän välillä on vähintään 6" (150 mm) väli. Esporaa reiät 3/8" (10 mm) muurausosalla vähintään 2,4" (60 mm) syvyyteen. Asenna kara (w) jokaiseen reikään. Varmista, että kara on upotettu kokonaan reikään, silloinkin, kun seinämateriaalin päällä on muita pintamateriaaleja. Kiinnitä seinäteline kuudella kansiruuvilla (u) ja kuudella prikalla (v) kuvan 2A mukaisesti.

Puupalkkiin asentaminen:

Sinäteline (a) täytyy asentaa puupalkkeihin, joiden välinen etäisyys on vähintään 16" (406 mm). Käytä naulailmaisinta löytääksesi palkit. Palkkien sijainti kannattaa varmistaa naskalin tai ohuen naulan avulla kuvan 2B mukaisella tavalla. Poraa 2,4" (60 mm) syvä reikä halutulle korkeudelle kumpaankin palkkiin 5/32" (4 mm) poranterällä. Varmistsa että reiät ovat keskellä palkkia ja linjassa toisiinsa nähden. Käytä seinätelinettä apunasi merkitessäsi toisen reiän paikan kumpaankin palkkiin. Poraa 2,4" (60 mm) syvät reiät 5/32" (4 mm) poranterällä merkittyihin paikkoihin. Kiinnitä seinäteline 4 kansiruuvilla (u) ja 4 kansiruuvin prikalla (v).

Kaavio 2A Kaavio 2B

Näytön kiinnittäminen seinälevyyn

Varoitus: Joidenkin televisioiden nostamiseen tarvitaan kaksi henkilöä! Emme ole vastuussa henkilövahingoista emmekä laitteiden vahingoittumisesta.

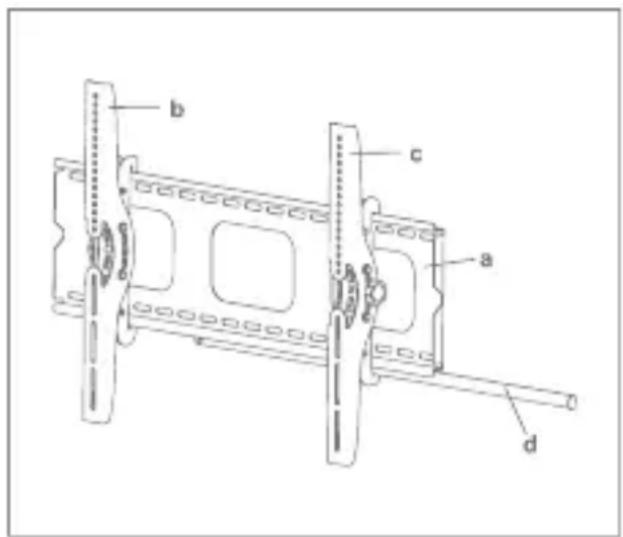

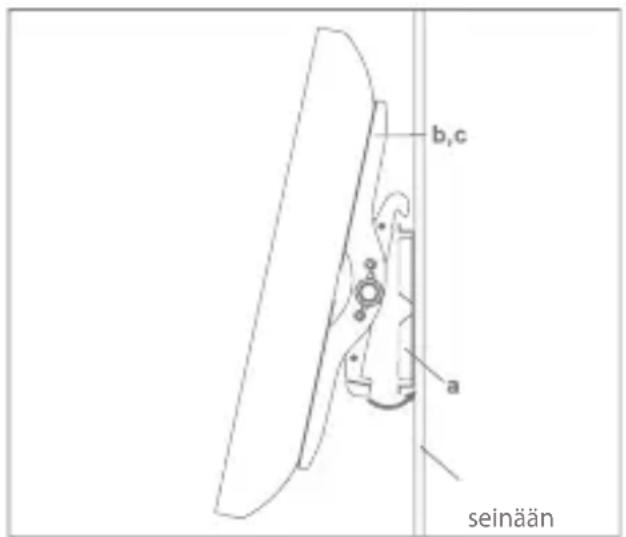

Kiinnitä ensin näytön pidikkeet (b,c) seinätelineen (a) yläosaan ja anna näytön pidikkeiden alaosien kiertyä seinätelineen alaosaan. Tämä tapahtumasarja on kuvattuna tasaisena asennuksena kuvassa 4A. Asenna lukon kara (d) näytön pidikkeiden alaosassa oleviin aukkoihin siten, että lukon kara lepää alaosan takana seinätelineessä. Kun lukon karan pää näkyy seinätelineen toisella puolella, voit lisätä munalukon varmistukseksi. Katso kuva 3B.

Kaavio 3A Kaavio 3B

Kiitos että valitsit tuotteemme. Nauti sen käytöstä.

Uppackningsinstruktioner

Tuote Malli
Ostopäivä Myyjän nimi ja osoite
Viat (päivämäärä, kuvaus, tuotteen vastaanottaneen henkilön asema, etunimi, sukunimi ja allekirjoitus)

1. Takuuaika

Takuu astuu voimaan päivänä, jolloin ostaja ostaa tuotteen myyjältä. Takuuaika ilmoitetaan tuotteen pakkauksessa.

2. Takuuehdot

Takuu on voimassa vain, kun esitetään ostotodistus ja tämä takuulomake, johon on merkitty tuotteen nimi ja malli, tuotteen ostopäivä sekä myyjän nimi ja osoite.

Jos tuotteessa havaitaan takuuaikana vikoja, jotka eivät johdu alla mainituista syistä, valmistaja vaihtaa tuotteen.

Takuu ei koske normaalia huoltoa tai korjausta eikä luonnollisella tavalla kuluneita osia.

Takuu ei kata seuraavista syistä johtuvia vaurioita tai vikoja:

• Tuotteen virheellinen asennus, vääränlainen käyttö ja/tai käyttöohjeiden tai valmistajan esittämien vaatimusten ja turvallisuusohjeiden noudattamisen laiminlyönti sekä lisäksi sopimaton varastointi, pudottaminen tai iskuille altistaminen.
  • Korroosio, muta, vesi ja hiekka.
• Muiden kuin valmistajan valtuuttamien henkilöiden suorittamat korjaukset, muutokset tai puhdistukset.
• Tuotteeseen sopimattomien varaosien, ohjelmistojen tai kulutusmateriaalien käyttäminen.
• Onnettomuudet tai muut sellaiset tapahtumat, joihin valmistaja ei voi mukaan lukien salama, vesi, tulipalo, magneettikenttä tai sopimaton tuuletus.
• Jos tuotetta käytetään muussa maassa kuin ostomaassa, ja se ole kyseisessä maassa voimassa olevien standardien ja määräysten mukainen. Kaikki yritykset muuttaa tuote muun kuin ostomaan teknisten ja turvallisuusmääräysten mukaiseksi aiheuttavat takuun raukeamisen.

Jos tuotteessa ei havaita olevan vikaa, palvelun kustannukset jäävät ostajan maksettaviksi.
