PLB103B - Plakanu Ekrānu Atbalsts Acme United - Bezmaksas lietošanas instrukcija

Produkta veids	Universāls sienas kronšteins plakanajiem televizoriem
Zīmols	Acme United
Modelis	PLB103B
VESA saderība	100x100mm līdz 400x400mm
Maksimālā televizora svara ietilpība	50 kg (110 lbs)
Krāsa	Melna
Materiāls	Tērauds
Uzstādīšanas veids	Sienas stiprinājums (vertikāla siena)
Sienas saderība	Koka sija, cieta betona, ķieģelis
Iekļautā aparatūra	Sienas plāksne, kreisais un labais monitora kronšteins, bloķēšanas stienis, skrūves (M4, M5, M6, M8), bloķēšanas paplāksnes, starplikas, paplāksnes, skrūves betonam, enkuri betonam, plastmasas rokturi
Drošības funkcijas	Bloķēšanas stienis ar atslēgas slotu papildu drošībai
Uzstādīšanas prasības	Urbji, skrūvīķis, uzgriežņu atslēga, līmenis, siju meklētājs; nav paredzēts tērauda sijām vai bloku sienām
Garantija	Kā norādīts uz produkta iepakojuma; skatiet garantijas karti sīkākai informācijai
Apkope	Periodiski pārbaudiet skrūves un stiprinājumu stingrību; tīriet ar mitru drānu

Bieži uzdotie jautājumi - PLB103B Acme United

Kādus VESA modeļus atbalsta PLB103B?

PLB103B atbalsta VESA modeļus no 100x100mm līdz 400x400mm. Tas ietver skrūves M4, M5, M6 un M8 vītnēm, lai pielāgotos dažādiem televizoru modeļiem.

Kāds ir maksimālais televizora svars, ko šis kronšteins var izturēt?

Maksimālā svara ietilpība ir 50 kg (110 lbs). Vienmēr pārliecinieties, ka jūsu televizors nepārsniedz šo robežu, lai novērstu negadījumus.

Vai es varu uzstādīt šo kronšteinu uz tērauda siju sienas?

Nē. Iekļautā aparatūra nav paredzēta tērauda sijām vai bloku sienām. Šādām virsmām konsultējieties ar kvalificētu uzstādītāju vai izmantojiet atbilstošu pēcpārdošanas aparatūru.

Vai kronšteinam ir bloķēšanas mehānisms?

Jā. Kronšteinam ir bloķēšanas stienis, kas nostiprina televizoru pie sienas plāksnes. Var pievienot atslēgu papildu drošībai (atslēga nav iekļauta).

Kādi instrumenti ir nepieciešami uzstādīšanai?

Jums būs nepieciešams 5/32" urbja uzgalis (vai 10mm mūra uzgalis betonam), skrūvīķis, uzgriežņu atslēga vai sprūdrata komplekts, siju meklētājs un galdnieka līmenis.

Vai šis kronšteins ir saderīgs ar izliektas aizmugures televizoriem?

Jā. Iepakojumā ir iekļautas starplikas un garākas skrūves (M4x30, M5x30, M6x35, M8x40), lai pielāgotos izliektajām aizmugurēm. Sekojiet izliektās aizmugures montāžas diagrammai rokasgrāmatā.

Kā nodrošināt, lai kronšteins būtu līmenī?

Izmantojiet galdnieka līmeni, atzīmējot caurumus un piestiprinot sienas plāksni. Pārliecinieties, vai kreisais un labais monitora kronšteins ir vertikāli centrēti un vienā līmenī viens ar otru.

Vai skrūves manam televizoram ir iekļautas?

Jā. Iepakojumā ir M4, M5, M6 un M8 dažāda garuma skrūves, kā arī bloķēšanas paplāksnes un starplikas, lai ietilptu lielākajai daļai televizoru. Pārbaudiet nepieciešamo diametru un garumu jūsu televizoram.

Vai es varu uzstādīt šo kronšteinu uz ģipškartona?

Tikai tad, ja ģipškartons ir uz koka sijas vai cietas betona. Kronšteins jānostiprina konstrukcijas sienā. Tikai ģipškartonam izmantojiet atbilstošas enkura skrūves (nav iekļautas).

Ko darīt, ja es pazaudēju uzstādīšanas rokasgrāmatu?

Bezmaksas PDF rokasgrāmata ir pieejama lejupielādei vietnē notice-facile.com. Varat arī pieprasīt tulkotu versiju, norādot savu valodas izvēli un e-pastu.

LIETOŠANAS INSTRUKCIJA PLB103B Acme United

LV 18 Uzstādīšanas instrukcija 90 Garantijas lapa

Instrukcijas izsainošanai no iepakojuma

• Uzmanīgi atveriet kartona iepakojumu, izņemiet iepakojuma saturu un novietojiet to uz kartona vai cita virsmu aizsargājoša materiāla, lai izvairītos no bojājumiem.
• Pārbaudiet iepakojuma saturu, vai tas atbilst piegādāto detaļu sarakstam, kas dots nākamajā lappusē, lai pārliecinātos, vai visi komponenti piegādāti bez bojājumiem. Nelietojiet bojātas detaļas vai detaļas ar defektiem.
• Pirms mēģināt veikt uzstādīšanu uzmanīgi izlasiet visas instrukcijas.

Svarīga informācija drošībai

Uzstādiet un izmantojiet šo ierīci uzmanīgi. Lūdzu, pirms uzstādīšanas rūpīgi izlasiet šo instrukciju un uzmanīgi ievērojiet visas šeit minētās instrukcijas. Uzstādīšanas laikā izmantojiet atbilstošu aprīkojumu.

Lūdzu, zvaniet kvalificētam uzstādīšanas darbuzņēmējam šādos gadījumos:

• Ja nesaprotat šīs instrukcijas vai rodas šaubas par drošību, veicot uzstādīšanu;
• Ja neesat drošs par to, kāds ir sienas materiāls, konsultējieties ar kvalificētu uzstādīšanas darbuzņēmēju.

Neizmantojiet šo izstrādājumu citiem mērkiem un konfigurācijā, kas nav skaidri norādīta šajā instrukcijā. Ar šo mēs atsakāmies no jebkādas atbildības par ievainojumiem vai bojājumiem, kas radušies nepareizas montāžas, uzstādīšanas vai nepareizas lietošanas rezultātā.

BRĪDINĀJUMS	Šis TV stiprinājums ir jāpiestiprina pie vertikālas sienas. Ja stiprinājums tiek uzstādīts nepareizi, tas var nokrist, rezultātā izraisīt ievainojumus un vai bojājumus.
Nepieciešamie instrumenti	4 mm koka urbisSkrūvgriezis	10 mm betona urbisProfilu meklētājs	Atslēga vai atslēgu komplektsLīmeņrādis

Piezīme: Komplektācijā iekļautās detaļas un aprīkojums nav paredzēti uzstādīšanai pie metāla karkasa vai izdedžu bloku sienām. Ja komplektācijā nav iekļauts uzstādīšanai nepieciešamais aprīkojums, lūdzu, konsultējieties vietējā celtniecības materiālu veikalā par atbilstoša montāžas aprīkojuma izmantošanu.

LV

Komplektācijā iekļautās detaļas

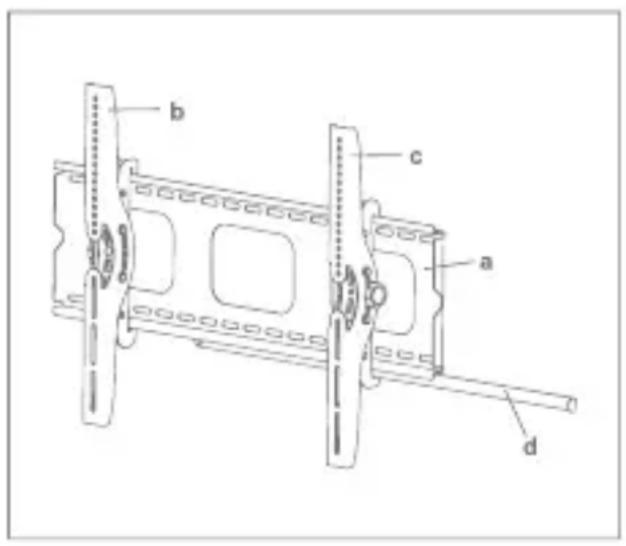

nostiprināma plāksne – a	(kreisās puses kronšteins – b	labās puses kronšteins - c	(1) Fiksēšanas stienis - d
(4) M4 x 12 skrūve - e (4) M5 x 12 skrūve - f (4) M6 x 12 skrūve - g (4) M8 x 16 skrūve - h
(4) 4 x 30 mm skrūve - i (4) 5 x 30 mm skrūve - j (4) 6 x 35 mm skrūve - k (4) 8 x 40 mm skrūve - l
(4) M4kontrpaplāksne - m (4) M5 kontrpaplāksne - n (4) M6 kontrpaplāksne - o			(4) M8kontrpaplāksne - p
(4) M4/M5 starplika - q (4) M6/M8starplika - r		(A4A6)(8) M4/M5paplāksne - s	(4) M6/M8paplāksne - t
(6) Kokskrūve - u (6) Kokskrūves paplāksne - v (6) Betona dībelis - w (2) Plastmasas rokturis - x;

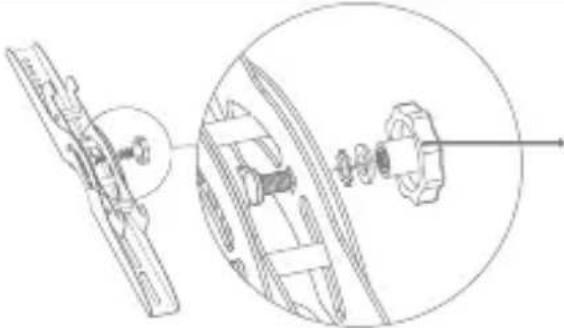

		Lūdzu, uzstādiet plastmasas rokturi (x) pie monitora kronšteina (b, c) kā norādīts kreisajā pusē iepriekšējā attēlā. Lūdzu, ievērojiet, ka divi rokturi jāuzstāda pretējās pusēs pie monitora kronšteiniem.

Monitora kronšteinu montāža pie TV ar plakanu aizmuguri

Vispirms pārbaudiet, kāda diametra skrūves (e, f, g, h) nepieciešamas TV. Kad esat noteicis pareizu diametru, lūdzu skatiet zemāk atbilstošo attēlu. Izmantojot atbilstošu kontrpaplāksni (m,n,o,p) un paplāksni (s, t). Lūdzu, pārliecinieties, vai monitora kronšteini (b, c) ir izvietoti vertikāli centrā un taisni viens attiecībā pret otru.

LV

Monitora kronšteinu montāža pie TV ar izliektu aizmuguri

Vispirms pārbaudiet, kāda diametra skrūves (i, j, k, l) nepieciešamas TV. Kad esat noteicis pareizu diametru, lūdzu, skatiet zemāk atbilstošo attēlu. Izmantojot atbilstošu kontrpaplāksni (m, n, o, p), paplāksni (s, t) un starpliku (q, r) ieskrūvējiet skrūvi TV. M4 vai M5 diametra skrūvēm starp monitora kronšteinu un starpliku būs nepieciešama cita M4/M5 paplāksne. Lūdzu, pārliecinieties, vai monitora kronšteini ir izvietoti vertikāli centrā un taisni viens attiecībā pret otru.

Sienas plāksnes montāža pie sienas

Montāža pie kieğelu, betona un betona bloku sienas:

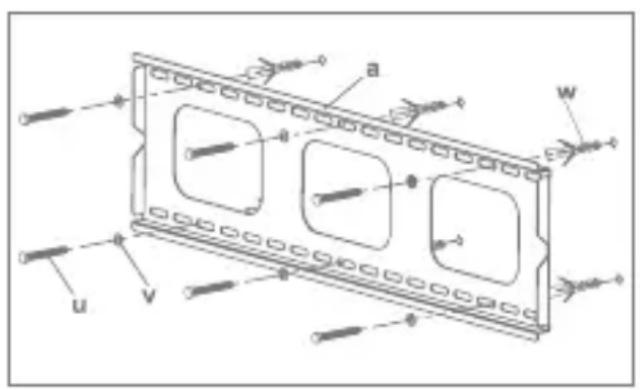

Izmantojiet sienas plāksni (a) kā veidni, lai atzīmētu 6 urbumu vietas uz sienas. Trīs virspuses atveru rindā un trīs apakšējā atveru rindā. Pārliecinieties, vai urbumi ir novietoti taisni un starp blakusesošiem urbumiem ir vismaz 6 collu (150 mm) atstarpe. Izurbiet caurumus ar 3/8 collu (10 mm) betona urbi vismaz 2,4 collu (60 mm) dzilumā. levietojiet katrā urbumā betona dībeli (w). Pārliecinieties, lai dībeli būtu iedzīti pilnībā līdz betona virsmai, arī tad ja uz virsmas ir apmetuma kārta vai cits materiāls. Nostipriniet sienas plāksni pie sienas, izmantojot 6 kokskrūves ar seštūra galvām (u) un 6 kokskrūvju paplāksnes (v), kā norādīts 2A. attēlā.

Montāža pie koka karkasa sienas:

Sienas plāksne (a) jānostiprina pie sienas karkasa brusām, kas viena no otras atrodas vismaz 16 collu (406 mm) attālumā. Izmantojiet profilu meklētāju, lai atrastu divas blakusesošas brusas. leteicams pārbaudīt brusu atrašanās vietu ar īlenu vai tievu nagliņu, kā parādīts attēlā 2B. Izmantojot 5/32 collu (4 mm) koka urbi, izurbiet katrā brusā nepieciešamajā augstumā 2,4 collas (60 mm) dzilū urbumu. Pārliecinieties, vai urbumi ir brusu centra daļā un horizontālā līmenī viens pret otru. Izmantojiet sienas plāksni kā veidni, lai atzīmētu otrā urbuma vietu uz katras brusas. Izmantojot 5/32 collu (4 mm) koka urbi, izurbiet 2,4 collas (60 mm) dzilus urbumus. Nostipriniet sienas plāksni pie sienas, izmantojot 4 kokskrūves (u) un 4 kokskrūvju paplāksnes (v).

Attêls 2A Attêls 2B

TV piestiprināšana pie sienas plāksnes un fiksēšanas stieņa ievietošana

Bridinājums: Atsevišku TV pacelšanai var būt nepieciešama vēl divu cilvēku palīdzība! Mēs neuzņemamies atbildību par traumām vai izstrādājuma bojājumiem.

Vispirms uzākējiet monitora kronšteinu (b,c) uz sienas plāksnes (a) augšdaļas, pēc tam pievirziet monitora kronšteinus pie sienas. Piestiprināšanas darbība montāžai plakaniski parādīta 3A. Attēlā. levietojiet fiksācijas stieni (d) atverēs monitora kronšteinu apakšpusē tā, lai ievietotos aiz sienas plāksnes apakšējā izcilņa. Kad fiksācijas stienis izbīdīts sienas plāksnes otrā pusē, papildu drošībai varat uzstādīt slēdzeni. Uzskatei aplūkojiet 3B. attēlu.

Attēls 3BAttēls 3A

Paldies, ka izvēlaties mūsu izstrādājumus un novēlam, lai to izmantošana atvieglo jūsu dzīvi!

Izstrādājums Izstrādājuma modelis
Izstrādājuma pirkšanas datums Pārdevēja nosaukums, adrese
Bojājumi (datums, apraksts, izstrādājumu pieņēmušās personas amats, vārds, uzvārds un paraksts)

1. Garantijas laiks

Garantija ir spēkā no tās dienas, kad pircējs ir nopircis šo izstrādājumu no pārdevēja. Garantijas laiks ir norādīts uz izstrādājuma iepakojuma.

2. Garantijas noteikumi

Garantiju var izmantot tikai tad, ja iesniedz izstrādājuma pirkšanas dokumenta oriğinālu un šo garantijas lapu, kurā ir norādīts modela nosaukums, izstrādājuma pirkšanas datums, pārdevēja nosaukums un adrese.

Ja garantijas laikā tiek konstatēti tādi izstrādājuma defekti, kas nav radušies tādu cēloņu dēļ, kuri uzskaitīti sarakstā “Garantija zaudē spēku...”, tad ražotājs apņemas izstrādājumu salabot vai apmainīt pret citu.

Garantija neattiecas uz regulāru pārbaudīšanu, apskati un parastā veidā nolietojušos daļu remontu un nomaiņu.

Garantija zaudē spēku, ja kaitējums vai bojājumi ir radušies šādu iemeslu dēl:

• izstrādājuma nepareiza uzstādīšana, nepareiza lietošana un/vai darbs ar izstrādājumu, kura laikā tiek pārkāptas ražotāja sniegtās lietošanas instrukcijas, tehniskās prasības vai drošības standarti, tostarp nepiemērota uzglabāšana, krišana zemē un stipri triecieni;
  • korozija, dublì, ūdens vai smiltis;
• tāds remonts, modifikācijas vai tīrīšana, kas nav veikta ražotāja pilnvarotā servisa centrā;
• izstrādājumam nepiemērotu rezerves daļu, programmatūras vai izlietojamo materiālu lietošana;
• nelaimes gadijumi vai citi notikumi, vai jebkādi citi iemesli, ko ražotājs nespēj ietekmēt, tostarp zibens, ūdens, uguns, magnētiskā lauka un nepiemērotas vēdināšanas ietekme;
• ja izstrādājums neatbilst tās valsts standartiem vai specifikācijām, kurā pirkts. Jebkāds mēģinājums piemērot izstrādājumu citu valstu tehniskajām vai drošības prasībām anulē tiesības uz garantijas apkalpošanu.

Ja izstrādājumā netiek atrasti bojājumi, tad visas izmaksas par apkalpošanu sedz pircējs.

Garantiileht

www.acme.eu/warranty
