Tuotetyyppi	Kaappialainen liesituuletin
Brändi	Franke
Malli	1225B-12
Leveys	24 tuumaa (61 cm)
Syvyys	18 tuumaa (45,7 cm)
Korkeus	6 tuumaa (15,2 cm)
Paino	28 paunaa (12,7 kg)
Virtalähde	120V, 60Hz, 1,5A
Tuulettimen nopeudet	3 nopeutta (Matala, Keski, Korkea)
Valaistus	2 x 40W hehkulamppua (GU10-kanta)
Ilmavirta (max)	450 CFM
Melutaso (max)	65 dB
Suodatintyyppi	Rasvasuodattimet (alumiini)
Suodattimen puhdistus	Astianpesukoneen kestävä; kuukausittainen puhdistus suositeltavaa
Kanavointi	Muunnettava: kanavallinen (6 tuuman pyöreä) tai kiertoilma (hiilisuodatinta ei sisälly)
Ohjaimet	Elektroninen painonappi
Asennustyyppi	Kaapin alle tai seinälle asennettava (valinnainen sarja)
Turvasertifiointi	cULus-luetteloitu
Takuu	1 vuoden rajoitettu takuu osille ja työlle
Varaosat	Suodattimet, lamput, hiilisuodatinsarja

Usein kysytyt kysymykset - 1225B-12 FRANKE

Kuinka asennan Franke 1225B-12 liesituulettimen?

Varmista, että liesituuletin on kiinnitetty tukevasti kaapin alle. Käytä asennusmallia. Liitä kanavisto kanavatilaa varten tai asenna hiilisuodattimet kiertoilmatilaa varten. Sähköliitännän on täytettävä paikalliset määräykset. Katso yksityiskohtaiset ohjeet käyttöohjeesta.

Kuinka usein minun tulisi puhdistaa suodattimet?

Puhdista alumiiniset rasvasuodattimet kuukausittain normaalissa käytössä. Ne ovat astianpesukoneen kestäviä. Käytä mietoa pesuainetta. Runsas ruoanlaitto saattaa vaatia tiheämpää puhdistusta.

Miksi liesituuletin pitää epänormaalia ääntä?

Tarkista löysät osat, tukkeutunut kanavisto tai epätasapainoiset tuulettimen siivet. Varmista, että liesituuletin on kiinnitetty tukevasti. Jos ääni jatkuu, tarkista moottori tai ota yhteyttä tukeen.

Voinko käyttää liesituuletinta ilman kanavointia?

Kyllä, 1225B-12 on muunnettavissa kiertoilmatilaan. Sinun on ostettava hiilisuodatinsarja (myydään erikseen) ja asennettava se kanavapeitteen tilalle.

Kuinka vaihdan lamput?

Katkaise virta. Irrota lampun suojus ruuvaamalla tai avaamalla klipsi. Vaihda GU10-kantaiseen 40 W hehkulamppuun (tai vastaavaan LEDiin). Kiinnitä suojus takaisin.

Mikä on maksimi CFM?

Suurin ilmavirta on 450 CFM suurimmalla nopeusasetuksella. Tämä sopii keskikokoisille keittiöille.

Mistä löydän varaosat?

Varaosia (suodattimet, lamput, hiilisarjat) on saatavilla Franken valtuutetuilta jälleenmyyjiltä tai verkosta. Käytä mallinumeroa 1225B-12 yhteensopivuuden varmistamiseksi.

Kuinka nollaan suodattimen muistutuksen?

Puhdistuksen tai suodattimien vaihdon jälkeen pidä tuulettimen nopeuspainiketta painettuna 3 sekunnin ajan, kunnes merkkivalo sammuu.

Onko liesituulettimessa takaiskuventtiiliä?

Ulkoista takaiskuventtiiliä ei sisälly, mutta se on suositeltava kanavallisissa asennuksissa estämään ulkoilman pääsy sisään.

Mikä on takuuaika?

Franke 1225B-12:lla on 1 vuoden rajoitettu takuu, joka kattaa osat ja työn. Ostotodistus vaaditaan.

KÄYTTÖOHJE 1225B-12 FRANKE

Turvallisuusmääräykset....16

Käyttö....18

Huolto ja takuu....20

Sähköasennus....25

Asennus....26

Ilmavirtauksen säätö....28

USER INSTRUCTIONS

Lue nämä käyttö- ja asennuso- hjeet huolellisesti läpi, varsinkin turvallisuusmääräykset, ennen tuotteen asentamista ja käytön aloittamista.

Säilytä käyttöohjeet myöhempää käyttöä varten tai annettavaksi edelleen henkilölle, jolle luovutat tuotteen.

Katkaise virransyöttö tuotteeseen ennen minkäänlaisia puhdistus- tai hoitotoimenpiteitä.

§ Ulostuloilma on johdettava pois asianomaisen viranomai- sen antamien määräysten mukaisesti.

§ Ulostuloilmaa ei saa johtaa savuhormeihin, joita käytetään savukaasujen poistamiseen esim. kaasukamiinoista tai takoista, puu- tai öljykattiloista jne.

§ Lieden ja tuotteen välisen etäisyyden on oltava vähintään 44 cm. Jos kyseessä on kaasuliesi, etäisyyden on oltava vähintään 65 cm. Kaasulieden valmistajan suosittelema korkeampi asennuskorkeus on kuitenkin otettava huomioon.

HUOMAA! Jos tuote on varustettu liesihälyttimellä tai liesivahdilla, sitä ei saa asentaa kaasulieden yläpuolelle. Katso erillinen ohje.

§ Ruokien liekittäminen tuotteen alla on kielletty.

§ Vaaran välttämiseksi kiinteän asennuksen, pistokkeen vaih-don tai muun tyyppisen liitännän saa tehdä vain sähköalan ammattilainen.

§ Riittävästä ilmankierrosta on huolehdittava, jos tuotetta käytetään tilassa, jossa samaan aikaan käytetään muuta kuin sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuhella, kaasukamiina/takka, puu-/öljykattilat jne.

§ Tuotetta saavat käyttää 8 vuotta täyttäneet ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoittunut henkinen tai fyy-sinen toimintakyky, heikenty-nyt tuntoaisti tai puutteellinen kokemus tai tietämys, jos heille kerrotaan, kuinka tuotetta on tarkoitus käyttää.

§ Lapset eivät saa leikkiä tuotteella. Lapset eivät saa puhdistaa tai huoltaa tuotetta ilman valvontaa.

§ Tuotteen pinnat voivat kuumentua ruuanlaiton yhteydessä.

§ Tulipalon riski kasvaa, jos puhdistusta ei tehdä suositellun aikataulun mukaisesti.

HUOMAA! Rakennuttaja vastaa asennuksen oikeellisuudesta ja sii-tä, että voimassa olevia rakenta-missääntöjä noudatetaan.

YLEISET TIEDOT

B. Peltitoiminto. Auki/kiinni.

C. 1. Ajastetun ajan pidennys (+30 minuuttia).

1. Rasvasuodatinvahti. Jos rasvasuodatinvahti on aktivoitu (katso jäljempänä olevat ohjeet), diodi alkaa vilkkua, kun rasvasuodatin täytyy puhdistaa. Puhdistuksen jälkeen pidä painike C painettuna 2 sekuntia, jotta järjestelmä palautuu alkutilaan.

Pelti sulkeutuu automaattisesti viimeistään 60 minuutin kuluttua tai kun painetaan toisen kerran painiketta B.

Peltiä kannattaa pitää auki jonkin aikaa ennen ruoan valmistusta ja sen jälkeen. Näin käryt eivät leviä muualle huoneistoon.

Tuote on varustettu suodatinvahdilla. Katso jäljempänä olevat tiedot suodatinvahdin käyttöönotosta ja käytöstä poistosta.

Ohjelmointi

1. Avaa ohjelmointi: Pidä painikkeita A ja B painettuina 3 sekuntia niin, että ne molemmat vilkuvat 3 kertaa. Ohjelmointiti-la on aktiivinen 30 sekunnin ajan.

2. Valitse toiminto: Ota haluamasi toiminto käyttöön tai poista se käytöstä toiminnon painikkeella.

Painike Käyttö

C Rasvasuodatinvahti

Painikkeen diodi palaa, kun toiminto on käytössä.

1. Tallenna ohjelmointi: Pidä A- ja B-painikkeita painettuna 3 sekuntia. Painike A ja B välkkyvät 2 kertaa sen vahvistamiseksi, että ohjelmointi on tallennettu.

Huomaa!

Jos tuote on varustettu liesihälyttimellä tai liesivahdilla, katso erillinen ohje.

HOITO JA YLLÄPITO

Huomaa!

Varmista tuotteen toiminta, laatu ja turvallisuus käyttämällä huoltoon ja ylläpi-toon vain alkuperäisosia.

Suodattimen puhdistus

Liesikupu pyyhitään kostealla rievulla ja astianpesuaineella. Suodattimet on normaalikäytössä puhdistettava vähintään joka toinen kuukausi. Normaalia useammin tapahtuvassa käytössä puhdistus on suoritettava useammin.

Poista rasvasuodatin avaamalla kiinnike, Kuva 2.

Käsittele suodatinta varovaisesti, älä taivuta sitä.

Liota suodatinta lämpimässä vedessä, jo- hon on sekoitettu astianpesuainetta. Suo- datin voidaan pestä myös astianpesukoneessa.

Aseta rasvasuodatin takaisin paikalleen puhdistuksen jälkeen. Varmista, että se kiinnittyy kunnolla.

Muiden osien puhdistus

Liesikuvun sisäpuoli ja pelti on puhdistetta-va vähintään kaksi kertaa vuodessa.

Pelti puhdistetaan huolellisesti kostealla liinalla ja astianpesuaineella sekä avoimena että suljettuna. Käsittele peltiä varovaisesti.

LED-VALAISTUKSEN VAIHTO

Valaistus on vaihdettava valmistajan tai sen huoltoedustajan vastaavaan erikoisvalaisimeen.

Valaistus irrotetaan painamalla kiinnikkeitä sivuilta ja vetämällä valaisinta suoraan alaspäin niin, että valaistuskaapeli tulee esiin. Kuva 3.

VIANETSINTÄ

Tarkista, että sulake on ehjä. Tarkista, toimivatko kaikki toiminnot kuten pitääkin. Kokeile ensin katkaista tuotteesta virta ja käynnistää se uudelleen.

Varmista, että liitäntäletku on vedetty mahdollisimman lähelle liitäntää.

Huomaa!

Jos tuote on varustettu liesihälyttimellä tai liesivahdilla, suorita vianetsintä ohjeiden mukaan, katso erillinen ohje.

HUOLTO

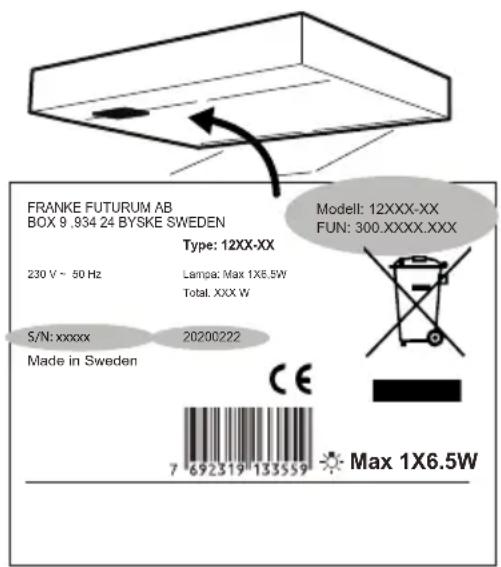

Kuva 4

Tarkista laitekilpi ennen yhteydenottoa huoltoon ja merkitse muistiin tuotteen FUN-nro, S/N-nro ja valmistuspäivämäärä. Laitekilpi sijaitsee vasemmalla sivulla suodattimen/alustalevyn alla.

Yhteydenotot: Piketa Oy

puh. 03 2333 200

www.franke.se/service

Huoltohenkilökunta voi auttaa sinua vian korjaamisessa tai ohjata sinut lähimpään, hyvää ja nopeaa palvelua tarjoavaan huoltopisteeseen.

Tuotetta koskevat voimassa olevat APPLiA-määräykset.

YMPÄRISTÖ

Franken tuotteissa käytetään pääasiassa seuraavia raaka-aineita:

• Metallit: ruostumaton teräs, sähkösinkitty teräs, sinkki, alumiini
• Muovit: polypropeeni, polyamidi, polykarbonaatti, polybuteenitereftalaatti (PBT)
• Lasi

Kaikki tuotteeseen sisältyvät komponentit täyttävät RoHS-direktiivin vaatimukset. Useimpien Franken tuotteiden ympäristövaikutukset on arvioinut kolmas osapuoli. Katso tarkemmat ympäristötiedot osoitteesta www.franke.se.

PAKKAUKSEN JA TUOTTEEN KIERRÄTTÄMINEN

Pakkaus on toimitettava lähimpään kierrätyspisteeseen.

Symboli tarkoittaa, ettei tuotetta saa hävittää sekajätteen joukossa. Se on toimitettava hävitettäväksi sähkö- ja elektroniikkakomponenttien kierrä- tyspisteeseen. Varmistamalla tuotteen asianmukaisen käsittelyn autat ehkäisemään negatiivisia ympäristö- ja terveysvaikutuksia, jollaisia saattaa syntyä, mikäli tuote hävitetään tavallisten jätteiden joukossa. Lisätietoja kierrätyksestä saat pai-kallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.

Sahköliitäntä 230 V\~ suojamaadoituksella.

Tuotteen mukana tulee johto sekä maadoitettu pistoke liitettäväksi maadoitettuun pistorasiaan. -12-mallien toimitukseen voidaan sisällyttää myös ohjausjohdot, oilla ne voidaan kytkeä ulkoiseen yksikköön tai aggregaattiin. Ohjausjohtimen maks. liitäntäteho, 900 W (230 V:lla).

Pistorasiaan/kytkentäkoteloon on päästävä käsiksi myös asennuksen jälkeen.

Jos liitäntäjohto vaurioituu, se on vaihdettava vastaavaan valmistajan tai sen huoltoedustajan erikoisjohtoon.

FI HUOMAA! Pellin säätämisen pitää suorittaa ammattilainen.

Pellin säätö: Ilmavirtausta säädetään pellin avulla. Peltiä pääsee säätämään, kun suodatin on ensin poistettu.

Avaa pelti painamalla nappia B. Löysää pysäytinkannat G kiertämällä puoli kierrosta (momenttiin 10). Aseta pysäytinkannat haluttuun asentoon. Pellissä olevat merkinnät vastaavat perusvirtauksen kaavion arvoja, katso seuraavat sivut. Kuvan merkinnät vastaavat kaavion kohtaa G7. Lukitse pysäytinkannat. HUOMAA! Varmista, että kannat on lukittu asianmukaisesti! Sulje pelti painamalla virrankatkaisimen painiketta B. Mittaa paine Pm mittausliitännästä A ja varmista, että toivottu perusvirtaus on saavutettu.

NO Grunnventilasjon

Dimensioneringsdiagram Mitoituskaavio Dimensioning diagram

Indreguleringsdiagram Säätökaavio

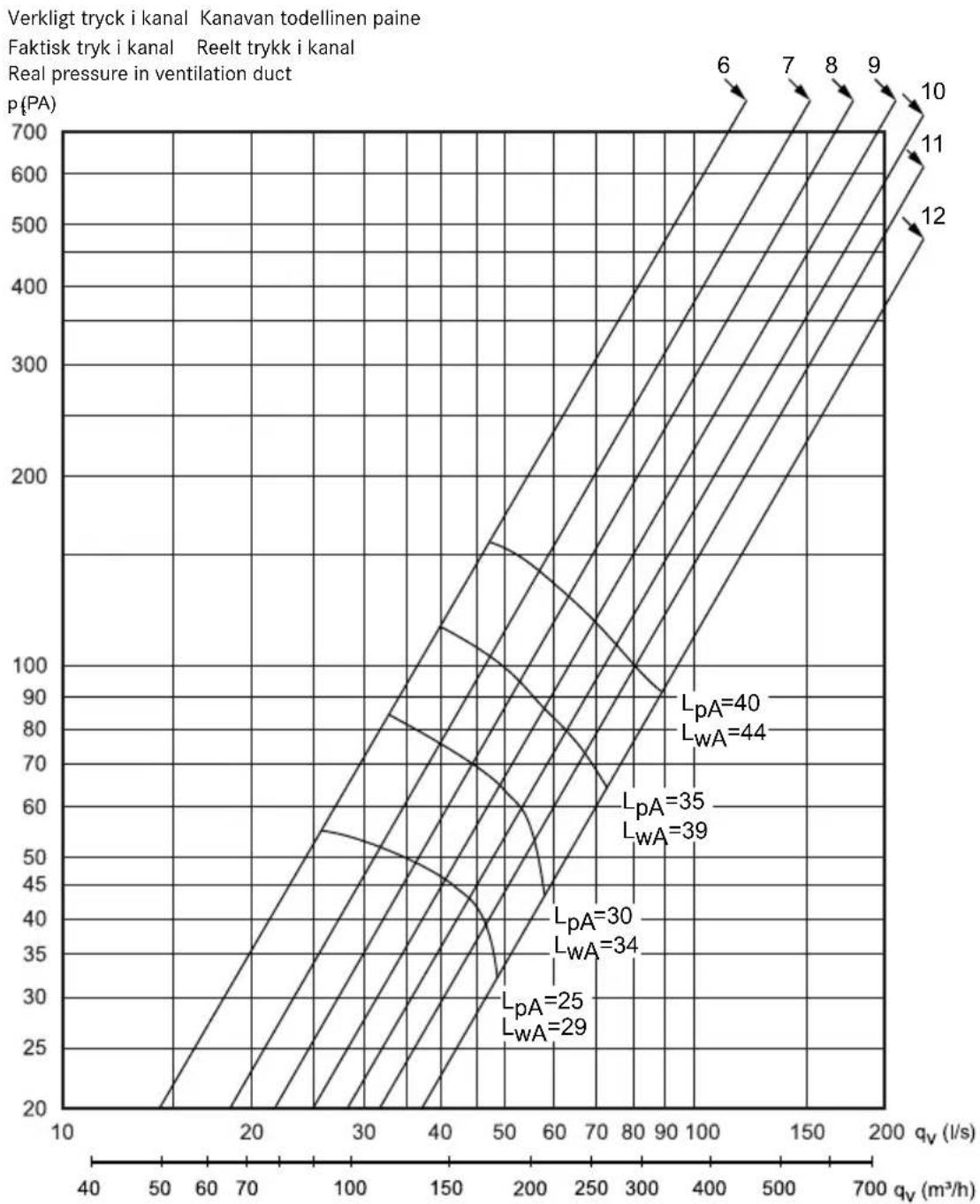

FORCERET VENTILASJON -M07

Tilpasningsdiagram

Tryck i mätuttag. Measure valve pressure

Dimensioneringsdiagram Mitoituskaavio Dimensioning diagram

Fig.4
