1225B-12 - Köksfläkt FRANKE - Gratis bruksanvisning och manual

Produkttyp	Under-skåp köksfläkt
Varumärke	Franke
Modell	1225B-12
Bredd	24 tum (61 cm)
Djup	18 tum (45,7 cm)
Höjd	6 tum (15,2 cm)
Vikt	28 lb (12,7 kg)
Strömförsörjning	120V, 60Hz, 1,5A
Fläkthastigheter	3 hastigheter (Låg, Medel, Hög)
Belysning	2 x 40W glödlampor (GU10-sockel)
Luftflöde (max)	450 CFM
Ljudnivå (max)	65 dB
Filtertyp	Fettfilter i aluminium
Filterrengöring	Diskmaskinssäker; månadsrengöring rekommenderas
Kanalanslutning	Konverterbar: kanalansluten (6 tum rund) eller recirkulerande (kolfilter ingår inte)
Kontroller	Elektronisk tryckknapp
Installationstyp	Under skåp eller väggmontering med extra kit
Säkerhetscertifiering	cULus-listad
Garanti	1 års begränsad garanti på delar och arbete
Reservdelar	Filter, lampor, kolfilterkit

Vanliga frågor - 1225B-12 FRANKE

Hur installerar jag Franke 1225B-12 köksfläkten?

Se till att fläkten monteras säkert under ett skåp. Använd medföljande monteringsmall. Anslut kanalverket för kanalanslutet läge eller installera kolfilter för recirkulerande läge. Elanslutningen måste uppfylla lokala bestämmelser. Se bruksanvisningen för detaljerade steg.

Hur ofta bör jag rengöra filtren?

Rengör aluminiumfettfiltren månadsvis vid normal användning. De är diskmaskinssäkra. Använd ett milt rengöringsmedel. Kraftig matlagning kan kräva oftare rengöring.

Varför gör fläkten onormalt ljud?

Kontrollera lösa delar, blockerat kanalverk eller obalanserade fläktblad. Se till att fläkten är ordentligt monterad. Om ljudet kvarstår, inspektera motorn eller kontakta support.

Kan jag använda fläkten utan kanalanslutning?

Ja, 1225B-12 är konverterbar till recirkulerande läge. Du måste köpa ett kolfilterkit (säljs separat) och installera det istället för kanalöverdelen.

Hur byter jag lamporna?

Koppla bort strömmen. Ta bort lampglaset genom att skruva loss eller klicka loss. Byt till GU10-sockel 40W glödlampa (eller LED-ekvivalent). Sätt tillbaka glaset.

Vad är maximalt CFM?

Det maximala luftflödet är 450 CFM på högsta hastighetsinställningen. Detta är lämpligt för medelstora kök.

Var hittar jag reservdelar?

Reservfilter, lampor och kolfilterkit finns hos Franke auktoriserade återförsäljare eller online. Använd modell 1225B-12 för kompatibilitet.

Hur återställer jag filterpåminnelsen?

Efter rengöring eller byte av filter, tryck och håll fläkthastighetsknappen i 3 sekunder tills indikatorlampan släcks.

Har fläkten en backdraftspjäll?

Ett externt backdraftspjäll ingår inte men rekommenderas för kanalanslutna installationer för att förhindra att utomhusluft kommer in.

Vad är garantiperioden?

Franke 1225B-12 levereras med 1 års begränsad garanti som täcker delar och arbete. Köpbevis krävs.

BRUKSANVISNING 1225B-12 FRANKE

Säkerhetsföreskrifter.... 3

Användning 4

Service och garanti 6

Elektrisk installation.... 25

Installation.... 26

Injustering av luftflöden.... 28

KÄYTTÖOHJE

Läs noga igenom denna bruks- och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig. Gör produkten strömlös innan all form av rengöring och skötsel.

§ Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet.
§ Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t ex gas- eller braskaminer, ved- eller oljepannor etc.
§ Avståndet mellan spis och produkt måste vara minst 44 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gas-spisens tillverkare ska hänsyn tas till detta. OBS! Om produkten är utrustad med spislarm eller spisvakt får den inte mon-teras över gasspis. Se separat anvisning.
§ Att flambera under produkten är inte tillåtet.

§ För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.
§ Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gas-spis, gas- eller braskaminer, ved- eller oljepannor etc.
§ Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.
§ Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn.
§ Åtkomliga delar av produkten kan bli heta i samband med matlagning.
§ Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

OBS! Byggherren ansvarar för att installationen blir korrekt och att gällande byggregler är uppfyllda.

ALLMÄN INFORMATION

Produkten är utrustad med LED-belysning 6,5 W, aluminiumfilter och Easy Clean.

FUNKTION

Fig.1

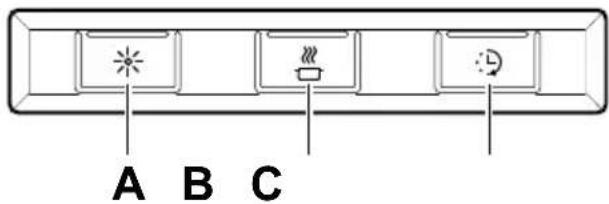

A. Belysning. B. Spjällfunktion. Öppna/stäng. C. 1. Förlängning av timer (+30 minuter). 2. Filtervakt. Om filtervakten är aktive-rad (se programmering nedan) börjar dioden blinka när det är dags att rengöra filtret. Efter rengöring, håll inne knapp C i 2 sekunder så återställs systemet.
Spjället stängs automatiskt efter max 60 minuter eller genom att trycka en andra gång på knapp B.
Låt gärna spjället vara öppet en stund före och efter matlagning, för att hindra att os sprids i rummet.
Produkten är utrustad med en filtervakt. För att aktivera/avaktivera filtervakten, se nedan.

Programmering

1. Öppna programmering: Håll in knapp A och B i 3 sekunder så att båda blinkar 3 gånger. Programmeringsläget är då aktivt i 30 sekunder.
2. Välj funktion: Tryck på knapp för vald funktion för att aktivera/avaktivera funktionen.

Knapp Funktion
C Filtervakt

Dioden på knappen lyser då funktionen är aktiverad.

1. Spara programmering: Håll in knapp A och B i 3 sekunder. Knapp A och B blinkar 2 gånger för att verifiera att programmeringen är sparad.

Obs!

Om produkten är utrustad med spislarm eller spisvakt, se separat anvisning.

SKÖTSEL OCH UNDERHÅLL

Obs!

För att säkerställa funktion, kvalitet och säkerhet efter service och underhåll, använd endast originaldelar.

Rengöring filter

Spiskåpan torkas av med våt trasa och diskmedel. Filtren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.

Ta bort fettfiltret genom att öppna snäppet, Fig.2.

Hantera filtret försiktigt, var noga med att inte bocka det.

Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin. Sätt tillbaka fettfiltret efter rengöring, se till att det snäpper fast ordentligt.

Rengöring övriga delar

Insidan av spiskåpan samt spjället ska ren-göras minst två gånger per år.

Spjället rengörs ordentligt med våt trasa och diskmedel i både öppet och stängt läge. Hantera spjället försiktigt.

BYTE AV LED-BELYSNING

Belysningen måste bytas ut mot en motsvarande specialarmatur från tillverkaren eller dess serviceagent.

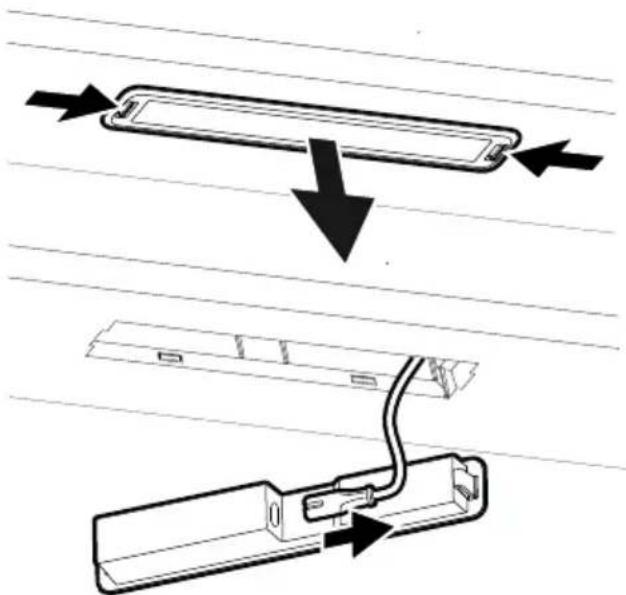

Belysningen lossas genom att trycka in snäppena från sidorna och dra armaturen rakt ned så att belysningskabeln blir åtkomlig. Fig.3.

FELSÖKNING

Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar. Prova först att göra produkten strömlös och starta om den igen.

Kontrollera att anslutningsslangen är sträckt närmast anslutningen.

Obs!

Om produkten är utrustad med spislarm eller spisvakt, genomför felsökning enligt instruktioner, se separat anvisning.

SERVICE

Fig.4

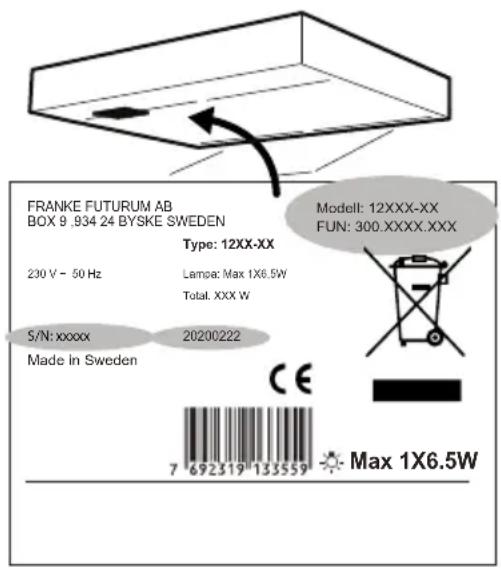

Innan du kontaktar service, kontrollera märkskylten och notera FUN-nr, S/N-nr och tillverkningsdatum för produkten.

Märkskylten är placerad på vänster sida under filter/underplåt.

Franke Service

tel. [phone]

www.franke.se/service

De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och bra service.

Produkten omfattas av gällande APPLiA-bestämmelser.

MILJÖ

De huvudsakliga råmaterialen som används i Frankes produkter är:

• Metaller: rostfri plåt, galvaniserad plåt, zink, aluminium
• Plaster: polypropen, polyamid, polycarbonat, polybutylentereftalat (PBT)
• Glas

Samtliga ingående komponenter uppfyller RoHS-direktivet. Flertalet av Frankes produkter är miljöbedömda hos tredje part. För utförligare miljöinformation, se www.franke.se

EMBALLAGE- OCH PRODUKTÄTERVINNING

Emballaget ska lämnas in på närmaste miljöstation för återvinning.

Symbolen anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

Produkten är utrustad med LED-belysning 6,5 W, aluminiumfilter och Easy Clean.

KÄYTTÖ

Kuva 1

A. Valaistus.

Lysdioden på knappen lyser när funksjonen er aktivert.

Elektrisk anslutning till 230 V\~ med skyddsjord.

Produkten levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag. Modeller -12 levereras även med styrledare för anslutning till extern enhet alternativt aggregat. Max anslutningseff ekt för styrledare, 900 W vid 230 V.

Vägguttag/kopplingsbox ska vara åtkomligt efter installation.

Om anslutningskabeln skadas måste den bytas ut mot en motsvarande specialkabel från tillverkaren eller dess serviceagent.

SV OBS! Injustering av spjäll skall utföras av behörig fackman.

Spjällinställning: Justering av luftflöden görs med hjälp av spjället. Spjället blir åtkomligt för justering genom att ta bort filtret.

Öppna spjället genom att trycka på knapp B. Lossa stoppklacken G genom att vrida den ett halvt varv, (torx 10). För stoppklacken i önskat läge. Markeringarna på spjället motsvarar värden i diagrammet "Grundflöde", se efterföljand sidor. Markeringen på bilden motsvarar läge G7 i diagrammet. Lås stoppklacken.

OBS! Kontrollera noga att klacken är ordentligt låst! Stäng spjället genom att trycka på knapp B på strömbrytaren. Mät trycket, Pm, i mätuttaget A och kontrollera att önskat grundflöde erhållits.

EN Basic ventilation

Mätområde/ Measuring range/ Måleområde/ Mittausalue/ Målingsrekkevidde 10 - 20 l/s
k-faktor/ k-kerroin/ k-factor k1 q = k * p	Medelvärde/ Average value/ Gennemsnit/ Keskiverto/ Gjennomsnitt
	k2 k3 k4	k5 k6 k7
	0,60	1,00	1,31	1,80	2,54	2,95	3,60

Fig. 1

GRUNDFLÖDE PERUSTUULETUS BASIC VENTILATION GRUNDVENTILATION GRUNNVENTILASJON

Verkligt tryck i kanal Kanavan todellinen paine

Mätområde/ Måleområde/ Målingsrekkevidde/ Measuring range/ Mittausalue 30 - 50 l/s
k-faktor/ k-kerroin/ k-factor k62,95 q,60 k4√5,16 5,70	Medelvärde/ Gennemsnit/ Gjennomsnitt/ Average value/ Keskiverto
	k7 k8 k9	k10 k11 k12
	6,03 6,64

Fig.3

FORCERINGSFLÖDE TEHOSTETTU TUULETUS FORCED VENTILATION FORCERET VENTILATION FORCERET VENTILASJON
