Type produkt	Under-skap avtrekksvifte
Merke	Franke
Modell	1225B-12
Bredde	24 tommer (61 cm)
Dybde	18 tommer (45,7 cm)
Høyde	6 tommer (15,2 cm)
Vekt	28 lb (12,7 kg)
Strømforsyning	120V, 60Hz, 1,5A
Viftehastigheter	3 hastigheter (Lav, Middels, Høy)
Belysning	2 x 40W glødepærer (GU10 sokkel)
Maks luftstrøm	450 CFM
Maks støynivå	65 dB
Filtertype	Fettfiltre i mesh (aluminium)
Rengjøring av filter	Oppvaskmaskinsikkert; månedlig rengjøring anbefales
Kanal	Konvertibel: kanalisert (6 tommer rund) eller resirkulering (kullfilter ikke inkludert)
Kontroller	Elektronisk trykknapp
Installasjonstype	Under-skap eller veggmontering med valgfritt kit
Sikkerhetssertifisering	cULus-sertifisert
Garanti	1 års begrenset garanti på deler og arbeid
Reservedeler	Filtre, pærer, kullfilter kit

Ofte stilte spørsmål - 1225B-12 FRANKE

Hvordan installerer jeg Franke 1225B-12 avtrekksvifte?

Sørg for at hetten er montert sikkert under et skap. Bruk monteringsmalen som følger med. Koble til kanalverket for kanalisert modus eller installer kullfiltre for resirkuleringsmodus. Elektrisk tilkobling må oppfylle lokale forskrifter. Se brukermanualen for detaljerte trinn.

Hvor ofte bør jeg rengjøre filtrene?

Rengjør aluminiumsfettfiltrene månedlig ved normal bruk. De er oppvaskmaskinsikre. Bruk et mildt rengjøringsmiddel. Kraftig matlaging kan kreve hyppigere rengjøring.

Hvorfor lager hetten unormal støy?

Sjekk for løse deler, blokkert kanalføring eller ubalanserte vifteblader. Sørg for at hetten er sikkert montert. Hvis støyen vedvarer, inspiser motoren eller kontakt support.

Kan jeg bruke hetten uten kanalisering?

Ja, 1225B-12 er konvertibel til resirkuleringsmodus. Du må kjøpe et kullfilterkit (selges separat) og installere det i stedet for kanaldekselet.

Hvordan bytter jeg lyspærene?

Koble fra strømmen. Fjern pæredekselet ved å skru av eller klikke av. Bytt med GU10 sokkel 40W glødepære (eller LED-ekvivalent). Fest dekselet igjen.

Hva er maksimal CFM?

Maksimal luftstrøm er 450 CFM på høyeste hastighetsinnstilling. Dette er egnet for mellomstore kjøkken.

Hvor finner jeg reservedeler?

Reservefiltre, pærer og kullkits er tilgjengelige fra Franke-autoriserte forhandlere eller på nettet. Bruk modell 1225B-12 for kompatibilitet.

Hvordan tilbakestiller jeg filterpåminnelsen?

Etter rengjøring eller utskifting av filtre, trykk og hold inne viftehastighetsknappen i 3 sekunder til indikatorlampen slukker.

Har hetten en tilbakeslagsspjeld?

Et eksternt tilbakeslagsspjeld er ikke inkludert, men anbefales for kanaliserte installasjoner for å forhindre at uteluft kommer inn.

Hva er garantiperioden?

Franke 1225B-12 leveres med 1 års begrenset garanti som dekker deler og arbeid. Kjøpsbevis kreves.

BRUKSANVISNING 1225B-12 FRANKE

Service og garanti....24

Elektrisk installasjon 25

Installasjon....26

Tilpasning av luftstrømmen....28

BETJENINGSVEJLEDNING

Service og garanti....15

Elektrisk installaantion 25

Installation 26

Rengøring af øvrige dele

Les nøye gjennom denne bruks- og monteringsanvisningen og spesielt sikkerhetsforskriftene før du installerer og begynner å bruke produktet.

Lagre bruksanvisningen for senere bruk eller til den som eventuelt overtar produktet etter deg.

Gjør produktet strømløst før all form for rengjøring og pleie.

§ Avledning av utblåsningsluften må utføres i samsvar med gjeldende offentlige forskrifter.
§ Utblåsningsluften kan ikke ledes inn i røykkanaler som blir brukt til å avlede røykgasser fra f.eks. gasskaminer, peiser, vedovner, oljekjeler osv.
§ Det må være minst 44 cm mellom komfyren og produktet. Er det en gasskomfyr, må avstanden være 65 cm. Hvis produ-senten av gasskomfyren anbefaler en høyere monteringshøyde, må du ta hensyn til dette. OBS! Hvis produktet er utstyrt med komfyralarm eller komfyrvakt, se egen anvisning. Se separat anvisning.
§ Det er ikke tillatt å flambere under produktet.

§ For å unngå at det oppstår fare, skal fast installasjon, utskifting av kabel eller annen type tilkobling utføres av en fagperson.
§ Rommet må ha tilstrekkelig lufttilførsel når produktet er i bruk samtidig med produkter som bruker annen energi enn strøm, f.eks. gasskomfyrer, gasskaminer, peiser, vedovner, oljekjeler osv.
§ Produktet kan brukes av barn fra åtte år og personer med nedsatt mental, sensorisk eller fysisk evne eller som mangler erfaring og kunnskap hvis de informeres om hvordan produktet er tenkt å bli brukt.
§ Barn skal ikke leke med produktet. Rengjøring og vedlikehold av produktet skal ikke utføres av barn uten tilsyn.
§ Lett tilgjengelige deler av produktet kan bli varme i forbindelse med matlaging.
§ Faren for brannspredning øker hvis produktet ikke blir ren-gjort så ofte som angitt.

OBS! Byggherren har ansvaret for at installasjonen blir riktig og at gjeldende byggeforskrifter følges.

GENERELL INFORMASJON

Produktet er utstyrt med LED-belysning 6,5 W, aluminiumsfilter og Easy Clean.

FUNKSJON

Fig. 1
A. Belysning.
B. Spjeld. Åpne/lukke.
C. 1. Forlengelse av timer (+30 minutter). 2. Filtervakt. Hvis filtervakten er aktivert (se programmering nedenfor), begynner lysdioden å blinke når det er på tide å rengjøre filteret. Etter rengjøringen kan du holde knapp C inne i 2 sekunder for tilbakestille systemet.
Spjeldet lukker seg automatisk etter maks. 60 min eller ved å trykke på knappen B én gang til.
La gjerne spjeldet stå åpent en stund før og etter matlaging for å forhindre at osen sprer seg i rommet.
Produktet er utstyrt med filtervakt. Se ne- denfor hvordan du aktiverer/deaktiverer filtervakten.

Programmering

1. Åpne programmering: Hold inne knapp A og B i 3 sekunder til begge blinker 3 ganger. Programmeringsmodus er da aktiv i 30 sekunder.
2. Velge funksjon: Trykk på knappen for valgt funksjon for å aktivere/deaktivere funksjonen.

Knapp Funksjon
C Filtervakt

1. Lagre programmering: Hold inne knapp A og B i 3 sekunder. Knapp A og B blinker to ganger for å bekrefte at programmeringen er lagret.

Merk:

Hvis produktet er utstyrt med komfyra-larm eller komfyrvakt, se egen anvisning.

For å sikre funksjon, kvalitet og sikkerhet etter service og vedlikehold, er det viktig å kun bruke originaldeler.

Rengjøring av filter

Kjøkkenhetten tørkes av med en fuktig klut og oppvaskmiddel. Filtrene skal rengjøres minst annenhver måned ved normal bruk. Rengjør oftere ved intensiv bruk.

Ta bort fettfilteret ved å åpne klipsene, Fig. 2.

Vær forsiktig med filteret, pass på at det ikke blir bøyd.

Legg filteret i varmt vann blandet med oppvaskmiddel. Filteret kan også vaskes i oppvaskmaskin.

Sett fettfilteret tilbake etter rengjøring, og pass på at det kneppes ordentlig på plass.

Rengjøring av øvrige deler

Innsiden av kjøkkenhetten samt spjeldet skal rengjøres minst to ganger i året.

Spjeldet rengjøres grundig med våt klut og oppvaskmiddel i både åpen og lukket posi- sjon. Håndter spjeldet forsiktig.

BYTTE AV LED-BELYSNING

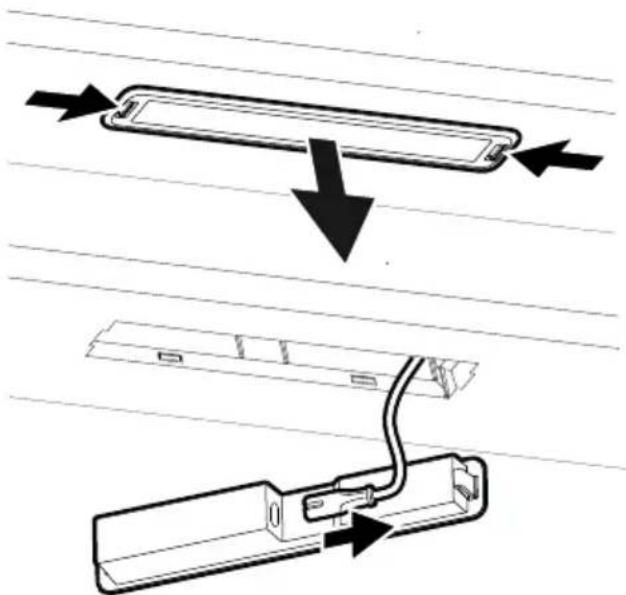

Belysningen løsnes ved å trykke inn klipse- ne fra sidene og dra armaturen rett ned slik at belysningskabelen blir tilgjengelig. Fig. 3.

FEILS∅KING

Kontroller at sikringen er hel. Prøv alle funksjoner for å finne ut hva som ikke fungerer.

Prøv først å gjøre produktet strømløst og start det på nytt.

Kontroller at tilkoblingsslangen er strukket nærmest tilkoblingen.

Merk:

Hvis produktet er utstyrt med komfyralarm eller komfyrvakt, må du utføre en feilsøking i henhold til instruksjonene, se egen anvisning.

SERVICE

Fig. 4

Før du kontakter service, ber vi deg kontrollere merkeplaten og skrive ned FUN-nr., S/N-nr. og produksjonsdatoen til produktet.

Merkeplaten sitter på venstre side under filteret/underplaten.

Franke Service

tlf. 069-25 22 30

www.franke.se/service

De kan hjelpe til med å reparere feilen eller henvise til nærmeste servicefirma for rask og god service.

Produktet omfattes av gjeldende APPLiA-bestemmelser.

MILJ∅

Råmaterialene som brukes i Frankes produkter, er i all hovedsak:

- Metaller: rustfri plate, galvanisert plate, sink, aluminium

- Plast: polypropen, polyamid, polykarbonat, polybutylentereftalat (PBT)

- Glass

Alle komponenter oppfyller RoHS-direktivet. De fleste av Frankes produkter er miljøvurdert av tredjepart. Hvis du ønsker mer detaljert miljøinformasjon, kan du gå inn på www.franke.se

EMBALLASJE- OG PRODUKTGJENVINNING

Emballasjen leveres på nærmeste miljøstasjon for gjenvinning.

Symbolet angir at produktet ikke skal kastes sammen med husholdningsavfallet. Det skal leveres til et oppsamlingssted for gjenvinning av elektriske og elektroniske komponenter. Ved å sørge for at produktet blir behandlet på riktig måte, bidrar du til å forebygge eventuelle skadelige miljø- og helseeffekter som kan oppstå når produktet kastes som vanlig avfall. Kontakt lokale myndigheter, renovasjonsetaten eller butikken der du kjøpte varen for ytterligere opplysninger.

ELECTRICAL INSTALLATION SÄHKÖASENNUS ELEKTRISK INSTALLASJON

Elektrisk tilkobling til 230 V\~ med jording.

Modeller -12 leveres også med styring for tilkobling til ekstern enhet eller aggregat. Maks. tilslutningseff ekt for hovedledning, 900 W ved 230 V.

Vegguttak/koblingsboks skal være tilgjengelig etter installasjon.

NO OBS! Tilpasning av spjeldet skal utføres av autoriserte fagfolk.

Spjeldinnstilling: Luftstrømmen tilpasses ved hjelp av spjeldet. Løsne fi Iteret for å få tilgang til spjeldet.

SV Grundventilation

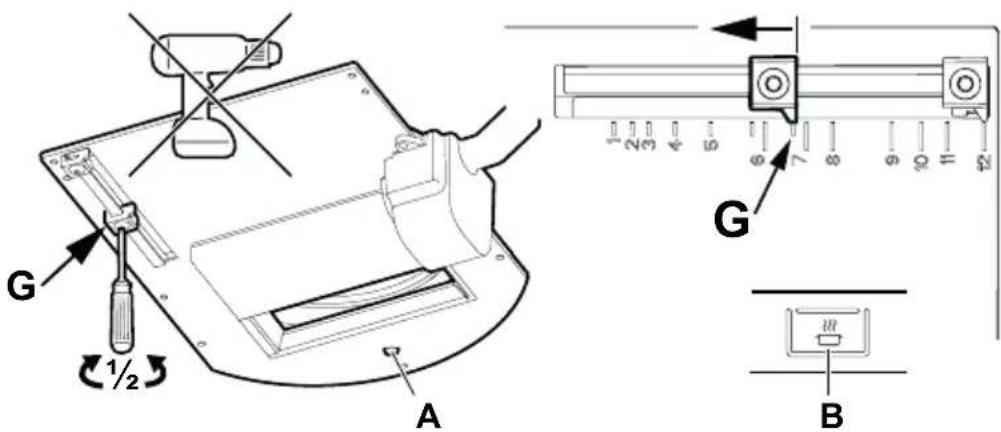

Åpne spjeldet ved å trykke på knapp B. Løsne sperrehaken G ved å vri den en halv omdreining, (torx 10). Sett sperrehaken i ønsket posisjon. Markeringene på spjeldet tilsvarer verdiene i diagrammet "Grunnventilasjon", se de neste sidene. Markeringen på bildet tilsvarer posisjon G7 i diagrammet. Lås sperrehaken. OBS! Kontroller at haken er ordentlig låst! Steng spjeldet ved å trykke på knapp B på strømbryteren. Mål trykket, Pm, i måleuttaket A, og kontroller at ønsket grunnventilasjon er opnådd.

Faktisk tryk i kanal Reelt trykk i kanal
