1222B-10 - Keittiön liesituuletin FRANKE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Franke
Malli	1222B-10
Asennustyyppi	Seinään asennettava
Leveys	60 cm (23,6 tuumaa)
Syvyys	50 cm (19,7 tuumaa)
Korkeus (min-max)	70-110 cm (27,6-43,3 tuumaa)
Nettopaino	15 kg (33 paunaa)
Virtalähde	220-240 V, 50 Hz
Maksimitehonkulutus	220 W
Moottorin teho	200 W
Maksimi imuteho	600 m³/h (212 CFM)
Melutaso (maksiminopeus)	65 dB(A)
Nopeuksien lukumäärä	3 + Tehostus
Ohjaimet	Painonapit
Valaistus	2 x 20 W halogeeni (tai LED, versiosta riippuen)
Rasvasuodintyyppi	Alumiiniverkko, pestävä
Hiilisuodatin (valinnainen)	Kierrätystilaa varten
Kanavointi	150 mm (6 tuumaa) halkaisija, ylä- tai takaliitäntä
Energialuokka	A (arvio)
Vuosittainen energiankulutus	65 kWh/vuosi (arvio)
Turvaominaisuudet	Automaattinen sammutusajastin, lämpösuojakatkaisu
Huolto	Puhdista rasvasuodatin 2 kuukauden välein; vaihda hiilisuodatin 3-6 kuukauden välein
Varaosien saatavuus	Suodattimet, lamput, moottori, ohjauskortti
Takuu	2 vuotta (valmistajan takuu)

Usein kysytyt kysymykset - 1222B-10 FRANKE

Kuinka asennan Franke 1222B-10 liesituulettimen?

Asennus tulee suorittaa pätevän ammattilaisen toimesta. Varmista, että laite on kiinnitetty tukevasti seinäkiinnitykseen suositellulla korkeudella (65-75 cm kaasulieden yläpuolella, 50-65 cm sähkölieden yläpuolella). Liitä kanavointi ulostuloon (150 mm halkaisija) ja kytke virtalähde. Katso tarkemmat ohjeet käyttöoppaasta.

Kuinka usein minun tulee puhdistaa rasvasuodatin?

Alumiiniverkkoinen rasvasuodatin tulee puhdistaa 2 kuukauden välein normaalikäytössä. Pese se lämpimällä vedellä ja miedolla pesuaineella tai astianpesukoneessa alhaisessa lämpötilassa. Anna sen kuivua täysin ennen uudelleenasennusta.

Kuinka vaihdan lamput?

Irrota liesituuletin sähköverkosta. Poista lampun suojus (yleensä kiinni- tai ruuvikiinnitys). Vaihda lamppu yhteensopivaan tyyppiin (esim. 20 W halogeeni G4 tai LED-vastine). Varmista, että lamppu on tiukasti paikallaan ja asenna suojus takaisin.

Miksi liesituuletin ei toimi?

Tarkista, että virtajohto on kytketty ja virrankatkaisin on päällä. Varmista, että nopeudenvalitsin ei ole pois-asennossa. Jos moottori humisee mutta ei pyöri, kondensaattori saattaa olla viallinen. Jos ongelma on elektroninen, ota yhteyttä Franken tukeen.

Voinko käyttää liesituuletinta ilman kanavointia (kierrätystila)?

Kyllä, 1222B-10 voidaan käyttää kierrätystilassa asentamalla hiilisuodattimet (eivät sisälly toimitukseen). Ilma suodatetaan ja palautetaan keittiöön. Varmista, että suodattimet vaihdetaan 3-6 kuukauden välein parhaan suorituskyvyn takaamiseksi.

Mikä on liesituulettimen melutaso?

Melutaso on noin 45 dB(A) alhaisimmalla nopeudella ja 65 dB(A) maksiminopeudella. Tehostusnopeus saattaa olla hieman kovempi. Todellinen melu riippuu asennuksesta ja kanavoinnista.

Kuinka nollaan suodattimen puhdistuksen merkkivalon?

Jos mallissasi on suodattimen kylläisyyden merkkivalo, puhdista tai vaihda suodattimet ja paina ja pidä nopeuspainiketta alhaalla 5 sekunnin ajan, kunnes merkkivalo sammuu. Katso tarkka menettely käyttöoppaasta.

Mistä voin ostaa varaosia 1222B-10:lle?

Varaosia, kuten rasvasuodattimia, hiilisuodattimia, lamppuja ja moottoria, on saatavana valtuutetuilta Franke-jälleenmyyjiltä tai verkkovaraosamyymälöistä. Käytä mallinumeroa 1222B-10 tilatessasi.

Mikä on suositeltu huoltoaikataulu?

Puhdista rasvasuodatin 2 kuukauden välein. Vaihda hiilisuodattimet (jos käytössä) 3-6 kuukauden välein. Pyyhi ulkopinta ja ohjauspaneeli kostealla liinalla kuukausittain. Tarkista kanavointi tukosten varalta vuosittain.

Sopiiko Franke 1222B-10 kaasuliedelle?

Kyllä, se sopii. Pidä vähimmäisetäisyys 65 cm kaasuliedestä ja 50 cm sähköliedestä turvallisuuden ja asianmukaisen ilmanvaihdon varmistamiseksi. Noudata aina paikallisia määräyksiä.

KÄYTTÖOHJE 1222B-10 FRANKE

Turvallisuusmääräykset....16

Käyttö....18

Huolto ja takuu....20

Sähköasennus....25

Asennus....26

Ilmavirtauksen säätö....28

USER INSTRUCTIONS

Lue nämä käyttö- ja asennuso- hjeet huolellisesti läpi, varsinkin turvallisuusmääräykset, ennen tuotteen asentamista ja käytön aloittamista.

Säilytä käyttöohjeet myöhempää käyttöä varten tai annettavaksi edelleen henkilölle, jolle luovutat tuotteen.

Katkaise virransyöttö tuotteeseen ennen minkäänlaisia puhdistus- tai hoitotoimenpiteitä.

§ Ulostuloilma on johdettava pois asianomaisen viranomai- sen antamien määräysten mukaisesti.

§ Ulostuloilmaa ei saa johtaa savuhormeihin, joita käytetään savukaasujen poistamiseen esim. kaasukamiinoista tai takoista, puu- tai öljykattiloista jne.

§ Lieden ja tuotteen välisen etäisyyden on oltava vähintään 44 cm. Jos kyseessä on kaasuliesi, etäisyyden on oltava vähintään 65 cm. Kaasulieden valmistajan suosittelema korkeampi asennuskorkeus on kuitenkin otettava huomioon.

HUOMAA! Jos tuote on varustettu liesihälyttimellä tai liesivahdilla, sitä ei saa asentaa kaasulieden yläpuolelle. Katso erillinen ohje.

§ Ruokien liekittäminen tuotteen alla on kielletty.

§ Vaaran välttämiseksi kiinteän asennuksen, pistokkeen vaih-don tai muun tyyppisen liitän-nän saa tehdä vain sähköalan ammattilainen.

§ Riittävästä ilmankierrosta on huolehdittava, jos tuotetta käytetään tilassa, jossa samaan aikaan käytetään muuta kuin sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuhella, kaasukamiina/takka, puu-/öljykattilat jne.

§ Tuotetta saavat käyttää 8 vuotta täyttäneet ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoittunut henkinen tai fyy-sinen toimintakyky, heikentynyt tuntoaisti tai puutteellinen kokemus tai tietämys, jos heille kerrotaan, kuinka tuotetta on tarkoitus käyttää.

§ Lapset eivät saa leikkiä tuotteella. Lapset eivät saa puhdistaa tai huoltaa tuotetta ilman valvontaa.

§ Tuotteen pinnat voivat kuumentua ruuanlaiton yhteydessä.

§ Tulipalon riski kasvaa, jos puhdistusta ei tehdä suositellun aikataulun mukaisesti.

HUOMAA! Rakennuttaja vastaa asennuksen oikeellisuudesta ja sii-tä, että voimassa olevia rakenta-missääntöjä noudatetaan.

YLEISET TIEDOT

Tuotteessa on 6,5 watin LED-valaistus, alumiinisuodatin ja Easy Clean -toiminto.

KÄYTTÖ

Kuva 1

A. Valaistus.

B. Peltitoiminto. Auki/kiinni.

C. 1. Ajastetun ajan pidennys (+30 minuuttia).

1. Rasvasuodatinvahti. Jos rasvasuodatinvahti on aktivoitu (katso jäljempänä olevat ohjeet), diodi alkaa vilkkua, kun rasvasuodatin täytyy puhdistaa. Puhdistuksen jälkeen pidä painike C painettuna 2 sekuntia, jotta järjestelmä palautuu alkutilaan.

Pelti sulkeutuu automaattisesti viimeistään 60 minuutin kuluttua tai kun painetaan toisen kerran painiketta B.

Peltiä kannattaa pitää auki jonkin aikaa ennen ruoan valmistusta ja sen jälkeen. Näin käryt eivät leviä mualle huoneistoon.

Tuote on varustettu suodatinvahdilla. Katso jäljempänä olevat tiedot suodatinvahdin käyttöönotosta ja käytöstä poistosta.

Ohjelmointi

1. Avaa ohjelmointi: Pidä painikkeita A ja B painettuina 3 sekuntia niin, että ne molemmat vilkuvat 3 kertaa. Ohjelmointiti-la on aktiivinen 30 sekunnin ajan.

2. Valitse toiminto: Ota haluamasi toiminto käyttöön tai poista se käytöstä toiminnon painikkeella.

Painike Käyttö

C Rasvasuodatinvahti

Painikkeen diodi palaa, kun toiminto on käytössä.

1. Tallenna ohjelmointi: Pidä A- ja B-painikkeita painettuna 3 sekuntia. Painike A ja B välkkyvät 2 kertaa sen vahvistamiseksi, että ohjelmointi on tallennettu.

Huomaa!

Jos tuote on varustettu liesihälyttimellä tai liesivahdilla, katso erillinen ohje.

HOITO JA YLLÄPITO

Huomaa!

Varmista tuotteen toiminta, laatu ja turvallisuus käyttämällä huoltoon ja ylläpi-toon vain alkuperäisosia.

Suodattimen puhdistus

Liesikupu pyyhitään kostealla rievulla ja astianpesuaineella. Suodattimet on normaalikäytössä puhdistettava vähintään joka toinen kuukausi. Normaalia useammin tapahtuvassa käytössä puhdistus on suoritettava useammin.

Poista rasvasuodatin avaamalla kiinnike, Kuva 2.

Käsittele suodatinta varovaisesti, älä taivuta sitä.

Liota suodatinta lämpimässä vedessä, jo- hon on sekoitettu astianpesuainetta. Suo- datin voidaan pestä myös astianpesukoneessa.

Aseta rasvasuodatin takaisin paikalleen puhdistuksen jälkeen. Varmista, että se kiinnittyy kunnolla.

Muiden osien puhdistus

Liesikuvun sisäpuoli ja pelti on puhdistetta-va vähintään kaksi kertaa vuodessa.

Pelti puhdistetaan huolellisesti kostealla liinalla ja astianpesuaineella sekä avoimena että suljettuna. Käsittele peltiä varovaisesti.

LED-VALAISTUKSEN VAIHTO

Valaistus on vaihdettava valmistajan tai sen huoltoedustajan vastaavaan erikoisvalaisimeen.

Valaistus irrotetaan painamalla kiinnikkeitä sivuilta ja vetämällä valaisinta suoraan alaspäin niin, että valaistuskaapeli tulee esiin. Kuva 3.

VIANETSINTÄ

Tarkista, että sulake on ehjä. Tarkista, toimivatko kaikki toiminnot kuten pitääkin. Kokeile ensin katkaista tuotteesta virta ja käynnistää se uudelleen.

Varmista, että liitäntäletku on vedetty mahdollisimman lähelle liitäntää.

Huomaa!

Jos tuote on varustettu liesihälyttimellä tai liesivahdilla, suorita vianetsintä ohjeiden mukaan, katso erillinen ohje.

HUOLTO

Kuva 4

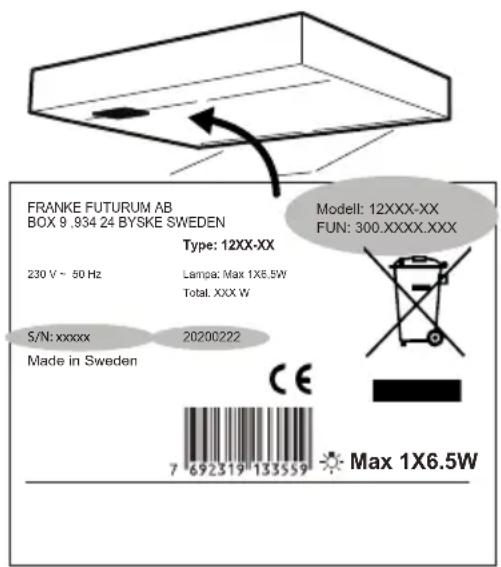

Tarkista laitekilpi ennen yhteydenottoa huoltoon ja merkitse muistiin tuotteen FUN-nro, S/N-nro ja valmistuspäivämäärä. Laitekilpi sijaitsee vasemmalla sivulla suodattimen/alustalevyn alla.

Yhteydenotot: Piketa Oy

puh. 03 2333 200

www.franke.se/service

Huoltohenkilökunta voi auttaa sinua vian korjaamisessa tai ohjata sinut lähimpään, hyvää ja nopeaa palvelua tarjoavaan huoltopisteeseen.

Tuotetta koskevat voimassa olevat APPLiA-määräykset.

YMPÄRISTÖ

Franken tuotteissa käytetään pääasiassa seuraavia raaka-aineita:

• Metallit: ruostumaton teräs, sähkösinkitty teräs, sinkki, alumiini
• Muovit: polypropeeni, polyamidi, polykarbonaatti, polybuteenitereftalaatti (PBT)
• Lasi

Kaikki tuotteeseen sisältyvät komponentit täyttävät RoHS-direktiivin vaatimukset. Useimpien Franken tuotteiden ympäristövaikutukset on arvioinut kolmas osapuoli. Katso tarkemmat ympäristötiedot osoitteesta www.franke.se.

PAKKAUKSEN JA TUOTTEEN KIERRÄTTÄMINEN

Pakkaus on toimitettava lähimpään kierrätyspisteeseen.

Symboli tarkoittaa, ettei tuotetta saa hävittää sekajätteen joukossa. Se on toimitettava hävitettäväksi sähkö- ja elektroniikkakomponenttien kierrä- tyspisteeseen. Varmistamalla tuotteen asianmukaisen käsittelyn autat ehkäisemään negatiivisia ympäristö- ja terveysvai-kutuksia, jollaisia saattaa syntyä, mikäli tuote hävitetään tavallisten jätteiden jou-kossa. Lisätietoja kierrätyksestä saat pai-kallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.

Sahköliitäntä 230 V\~ suojamaadoituksella.

Tuotteen mukana tulee johto sekä maadoitettu pistoke liitettäväksi maadoitettuun pistorasiaan. -12-mallien toimitukseen voidaan sisällyttää myös ohjausjohdot, oilla ne voidaan kytkeä ulkoiseen yksikköön tai aggregaattiin. Ohjausjohtimen maks. liitäntäteho, 900 W (230 V:lla).

Pistorasiaan/kytkentäkoteloon on päästävä käsiksi myös asennuksen jälkeen.

Jos liitäntäjohto vaurioituu, se on vaihdettava vastaavaan valmistajan tai sen huoltoedustajan erikoisjohtoon.

FI HUOMAA! Pellin säätämisen pitää suorittaa ammattilainen.

Pellin säätö: Ilmavirtausta säädetään pellin avulla. Peltiä pääsee säätämään, kun suodatin on ensin poistettu.

Avaa pelti painamalla nappia B. Löysää pysäytinkannat G kiertämällä puoli kierrosta (momenttiin 10). Aseta pysäytinkannat haluttuun asentoon. Pellissä olevat merkinnät vastaavat perusvirtauksen kaavion arvoja, katso seuraavat sivut. Kuvan merkinnät vastaavat kaavion kohtaa G4. Lukitse pysäytinkannat. HUOMAA! Varmista, että kannat on lukittu asianmukaisesti! Sulje pelti painamalla virrankatkaisimen painiketta B. Mittaa paine Pm mittausliitännästä A ja varmista, että toivottu perusvirtaus on saavutettu.

NO Grunnventilasjon

FI Tehostettu tuuletus

Löysää pysäytinkannat F kiertämällä puoli kierrosta (momenttiin 10). Aseta pysäytinkannat haluttuun asentoon. Pellissä olevat merkinnät vastaavat pakotetun virtauksen kaavion arvoja, katso seuraavat sivut. Kuvan merkinnät vastaavat kaavion kohtaa F8. Lukitse pysäytinkannat. HUOMAA! Varmista, että kannat on lukittu asianmukaisesti! Avaa pelti painamalla virrankatkaisimen painiketta B. Mittaa paine Pm mittausliitännästä A ja varmista, että toivottu pakotettu virtaus on saavutettu.

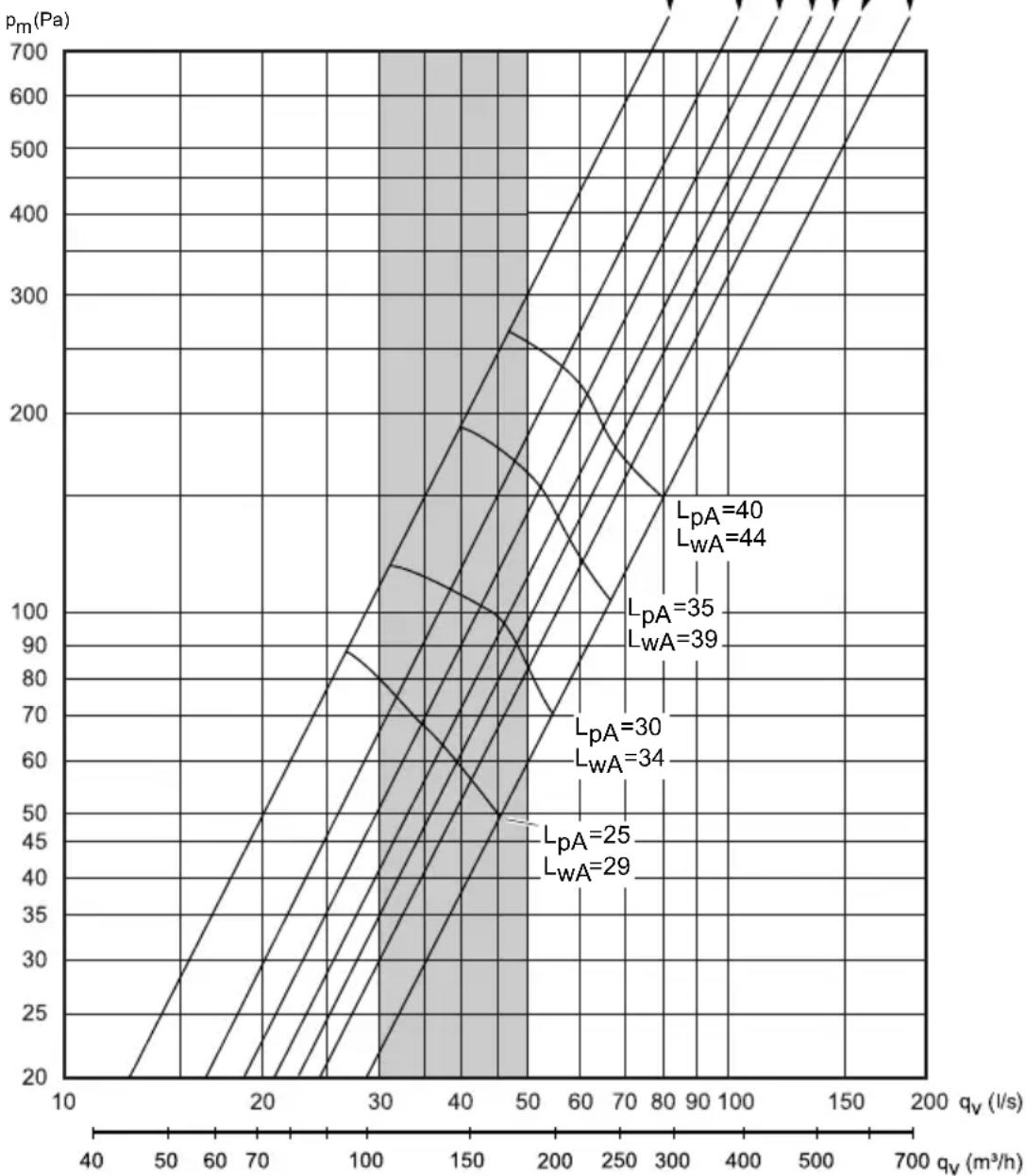

Dimensioneringsdiagram Mitoituskaavio Dimensioning diagram

Fig.2

FORCERINGSFLÖDE -M08 FORCED VENTILATION -M08

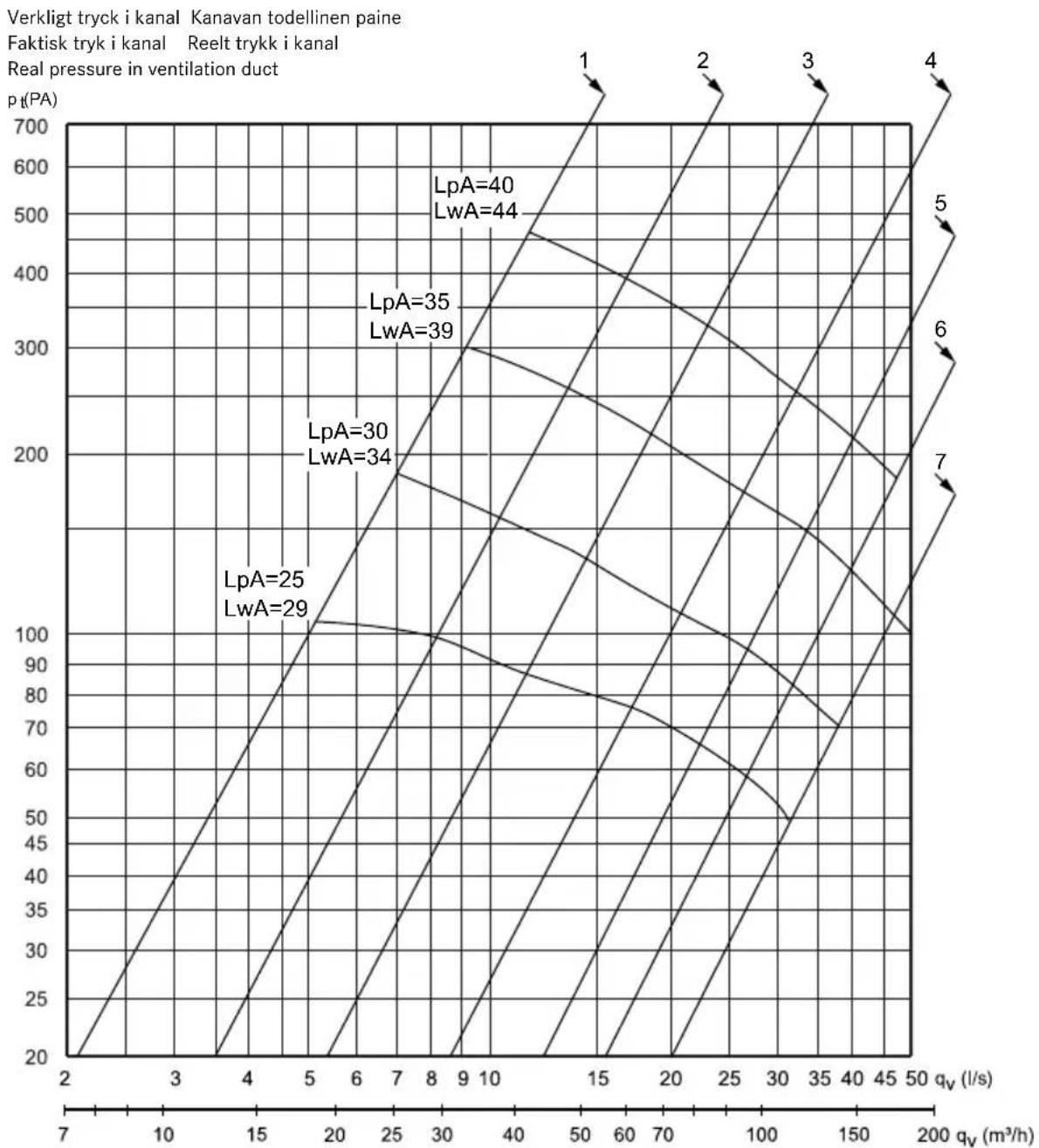

Injusteringsdiagram Adjusting diagram

FORCERET VENTILATION -M08 FORCERET VENTILASJON -M08

Indreguleringsdiagram Tilpasningsdiagram

TEHOSTETTU TUULETU -M08

Säätökaavio

Tryck i mätuttag.

Paine mittausliittimessä.

A-painotettu äänentasapaino 1 pW:n suhteen

Dimensioneringsdiagram Mitoituskaavio Dimensioning diagram
