Produkttype	Emhætte
Mærke	Franke
Model	1222B-10
Installationstype	Vægmonteret
Bredde	60 cm (23,6 tommer)
Dybde	50 cm (19,7 tommer)
Højde (min-maks)	70-110 cm (27,6-43,3 tommer)
Nettovægt	15 kg (33 lb)
Strømforsyning	220-240 V, 50 Hz
Maks. strømforbrug	220 W
Motoreffekt	200 W
Maks. sugekapacitet	600 m³/h (212 CFM)
Støjniveau (maks. hastighed)	65 dB(A)
Antal hastigheder	3 + Intensiv
Betjening	Trykknapper
Belysning	2 x 20 W halogen (eller LED, afhængig af version)
Fedtfiltertype	Aluminiumsnet, vaskbart
Kulfilter (valgfrit)	Til recirkulation
Kanaltilslutning	150 mm (6 tommer) diameter, top- eller bagudtag
Energiklasse	A (estimeret)
Årligt energiforbrug	65 kWh/år (estimeret)
Sikkerhedsfunktioner	Automatisk slukningstimer, termisk afbryder
Vedligeholdelse	Rengør fedtfilter hver 2. måned; udskift kulfilter hver 3-6 måned
Tilgængelighed af reservedele	Filtre, pærer, motor, kontrolpanel
Garanti	2 år (producentgaranti)

Ofte stillede spørgsmål - 1222B-10 FRANKE

Hvordan installerer jeg emhætten Franke 1222B-10?

Installation bør udføres af en kvalificeret fagperson. Sørg for, at enheden er sikkert monteret på en vægstolpe i den anbefalede højde (65-75 cm over gaskomfur, 50-65 cm over elektrisk komfur). Tilslut kanalen til udtaget (150 mm diameter) og led strømforsyningen. Se manualen for detaljerede trin.

Hvor ofte skal jeg rengøre fedtfilteret?

Fedtfilteret i aluminiumsnet bør rengøres hver 2. måned under normal brug. Vask det i varmt vand med mildt rengøringsmiddel eller i opvaskemaskinen ved lav temperatur. Lad det tørre helt, før det sættes i igen.

Hvordan udskifter jeg pærerne?

Afbryd emhætten fra strømmen. Fjern lampedækslet (normalt clip-on eller skrues). Udskift pæren med en kompatibel type (f.eks. 20 W halogen G4 eller LED-ækvivalent). Sørg for, at pæren sidder sikkert, og saml dækslet igen.

Hvorfor virker min emhætte ikke?

Kontroller, om strømkablet er tilsluttet, og om sikringen er tændt. Sørg for, at hastighedsvælgeren ikke er i slukket position. Hvis motoren brummer, men ikke roterer, kan kondensatoren være defekt. For elektroniske problemer, kontakt Franke support.

Kan jeg bruge emhætten uden kanal (recirkulation)?

Ja, 1222B-10 kan bruges i recirkulationstilstand ved at installere kulfiltre (medfølger ikke). Luften filtreres og returneres til køkkenet. Sørg for at udskifte filtrene hver 3-6 måned for optimal ydeevne.

Hvad er støjniveauet på emhætten?

Støjniveauet varierer fra ca. 45 dB(A) ved laveste hastighed til 65 dB(A) ved maksimal hastighed. Den intensive hastighed kan være lidt højere. Faktisk støj afhænger af installation og kanalføring.

Hvordan nulstiller jeg filterrengøringsindikatoren?

Hvis din model har en filtermætningsindikator, skal du efter rengøring eller udskiftning af filtrene trykke og holde hastighedsknappen nede i 5 sekunder, indtil indikatorlyset slukker. Se manualen for nøjagtig procedure.

Hvor kan jeg købe reservedele til 1222B-10?

Reservedele som fedtfilter, kulfilter, pærer og motor fås via autoriserede Franke-forhandlere eller online reservedelsforhandlere. Brug modelnummer 1222B-10 ved bestilling.

Hvad er den anbefalede vedligeholdelsesplan?

Rengør fedtfilteret hver 2. måned. Udskift kulfiltre (hvis de bruges) hver 3-6 måned. Tør ydersiden og betjeningspanelet af med en fugtig klud månedligt. Kontroller kanalen for blokeringer årligt.

Er Franke 1222B-10 egnet til et gaskomfur?

Ja, den er egnet. Hold en minimumsafstand på 65 cm fra et gaskomfur og 50 cm fra et elektrisk komfur for at sikre sikkerhed og korrekt udsugning. Følg altid lokale regler.

BRUGSANVISNING 1222B-10 FRANKE

Sikkerhedsforskrifter 12

Betjening 13

Justering af luftmængde....28

Gennemlæs denne betjenings- og monteringsvejledning grundigt, især sikkerhedsforskrifterne, før du installerer og bruger produktet.

Gem betjeningsvejledningen til se- nere brug, eller giv den videre, hvis en anden overtager produktet fra dig.

Afbryd altid strømmen til produktet før rengøring og pleje.

§ Udledning af udgangsluft skal ske i henhold til forskrifter fra respektive myndigheder.

§ Udgangsluften må ikke ledes ind i røgkanaler, som anvendes til udledning af røggas fra f. eks. gaskaminer, brændeovne eller oliefyr m.m.

§ Afstand mellem komfur og produkt skal være mindst 44 cm. Ved gaskomfur øges højden til 65 cm. Hvis gaskomfurets producent anbefaler højere monteringsafstand, skal dette respekteres. OBS! Hvis produktet er udstyret med komfuralarm eller komfurvagt må det ikke monteres over gaskomfur.

Se separat vejledning.

§ Det er ikke tilladt at flambere under produktet.

§ For at undgå, at der opstår farer, skal faste installationer, udskiftning af ledning eller anden form for tilslutning udføres af en fagligt kyndig person.

§ Der skal være tilstrækkelig ventilation i rummet, når produktet bruges sammen med produkter, der anvender anden energi end elektricitet, f.eks. gaskomfur, gasovn, bræn-deovn, oliefyr m.m.

§ Produktet kan anvendes af børn fra 8 år, personer med nedsat mental, sensorisk eller fysisk funktion samt personer uden erfaring med og viden om produktet, hvis de informeres om, hvordan produktet skal anvendes.

§ Børn må ikke lege med produktet. Produktet må ikke rengøres eller vedligeholdes af børn uden opsyn.

§ Tilgængelige dele af produktet kan blive varme under madlavning.

§ Risikoen for brandspredning øges, hvis emhætten ikke rengøres som angivet.

OBS! Bygherren er ansvarlig for, at installationen udføres korrekt, og at gældende bygningsregler overholdes.

GENERELLE OPLYSNINGER

Produktet er udstyret med LED-belysning 6,5 W, aluminiumsfilter og Easy Clean.

FUNKTION

Fig. 1
A. Belysning. B. Spjældfunktion. Åbning/lukning. C. 1. Forlængelse af timer (+30 minutter). 2. Filteralarm. Hvis filteralarmen er aktiveret (se programmering nedenfor), be-gynder LED'en at blinke, når det er tid at rengøre filteret. Efter rengøring holdes knap C inde i 2 sekunder for at nulstille systemet.
Spjældet lukkes automatisk efter maks. 60 minutter eller ved tryk igen på knappen B. Lad gerne spjældet være åbent lidt tid før og efter madlavningen for at forhindre spredning af mados i rummet.
Produktet er udstyret med en filteralarm. For at aktivere/deaktivere filteralarmen, se nedenfor.

Programmering

1. Åbning af programmering: Hold knap A og B inde i 3 sekunder, så de begge blinker 3 gange. Programmeringstilstanden er nu aktiv i 30 sekunder.
2. Vælg funktion: Tryk på knap for valgt funktion for at aktivere/deaktivere funktionen.

Knap Funktion

C Filteralarm

Dioden på knappen lyser, när funktionen er aktiveret.

1. Gem programmering: Hold knap A og B inde i 3 sekunder. Knap A og B blinker 2 gange for at bekræfte, at programmeringen er gemt.

Obs!

Se særskilt vejledning, hvis produktet er udstyret med komfuralarm eller komfurvagt.

PLEJE OG VEDLIGEHOLDELSE

Obs!

For at sikre funktion, kvalitet og sikkerhed efter service og vedligeholdelse må der kun anvendes originale dele.

Rengøring af filter

Emhætten tørres af med en fugtig klud og opvaskemiddel. Filtrene skal rengøres mindst hver anden måned ved normal brug. Rengør oftere ved hyppig anvendelse.

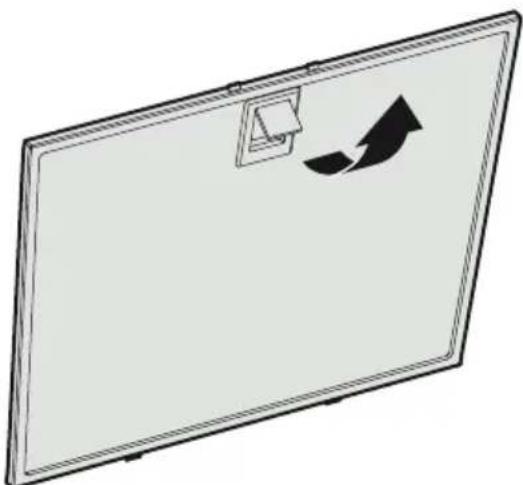

Fjern fedtfilteret ved at åbne låsenFig. 2. Håndtér fedtfilteret med forsigtighed, og undgå at bøje det.

Læg filteret i varmt vand tilsat opvaskemiddel. Filteret kan også vaskes i opvaskemaskine.

Monter fedtfilteret igen efter rengøring. Sørg for, at det klikker på plads.

Emhætten og spjældet skal rengøres indvendigt mindst to gange årligt.

Spjældet rengøres grundigt med en våd klud og opvaskemiddel i både åben og lukket position. Spjældet håndteres forsigtigt.

UDSKIFTNING AF LED-BELYSNING

Belysningen skal udskiftes med et tilsvaren- de specialarmatur fra producenten eller dennes serviceagent.

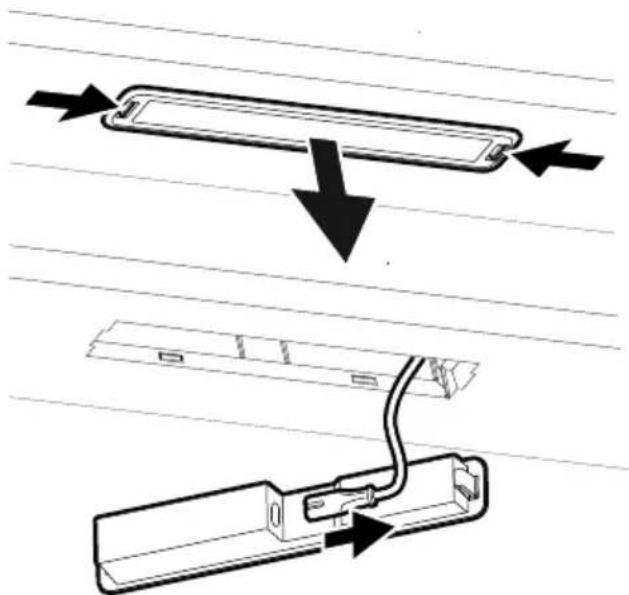

Belysningen løsnes ved at trykke låsene ind fra siderne og trække armaturet lige ned, så belysningskablet bliver tilgængeligt. Fig. 3.

FEJLFINDING

Kontrollér sikringen. Afprøv alle funktionerne for at se, hvad der ikke fungerer. Prøv først at slukke for strømmen, og start produktet igen.

Kontrollér, at tilslutningsslangen er udstrakt nærmest tilslutningen.

Obs!

Foretag fejlfinding i henhold til instruktionerne, hvis produktet er udstyret med komfuralarm eller komfurvagt. Der henvises til separat vejledning.

SERVICE

Fig. 4

Før du kontakter service, bedes du kontrollere typeskiltet og notere FUN-nr., S/N-nr. og fremstillingsdato for produktet.

Typeskiltet er placeret på venstre side under filter/bundplade.

Franke Service

tlf. [phone]

www.franke.se/service

De kan hjælpe med fejlfinding eller henvise til nærmeste servicefirma for hurtig og god service.

Produktet er omfattet af gældende APPLiA-bestemmelser.

MILJ∅

De vigtigste råmaterialer, der bruges i Frankes produkter, er:

• Metaller: rustfrit stål, galvaniseret plade, zink, aluminium
• Plast: polypropylen, polyamid, polykarbonat, polybutylenterephthalat (PBT)
• Glas

Samtlige indgående komponenter er i overensstemmelse med RoHS-direktivet. De fleste af Frankes produkter er miljøvurderet hos tredjepart. Du kan finde udførlige miljøoplysninger på www.franke.se

EMBALLAGE- OG PRODUKTGENBRUG

Emballage skal indleveres til genbrugsstation for genanvendelse.

Symbolet angiver, at produktet ikke må håndteres som husholdningsaffald. Det skal i stedet indleveres til genbrugsstation for genanvendelse af el- og elektronikkomponenter. Ved at sikre korrekt håndtering medvirker du til at forebygge eventuelle negative miljø- og sundhedseffekter, der kan opstå ved bortskaffelse som almindeligt affald. For yderligere oplysninger om genbrug bør du kontakte de lokale myndigheder, renovationsselskabet eller forretningen, hvor varen er købt.

Produktet er utstyrt med filtervakt. Se ne- denfor hvordan du aktiverer/deaktiverer filtervakten.

Programmering

Stikkontakt/koblingsdåse skal være tilgængelig efter installationen.

Hvis et tilslutningskabel beskadiges, skal det udskiftes med et tilsvarende specialkabel fra producenten eller dennes serviceagent.

Produktet leveres med ledning og et jordet støpsel beregnet på en jordet stikkontakt.

Hvis tilkoblingskabelen skades, må den skiftes ut med en tilsvarende spesialkabel fra produsenten eller deres serviceagent.

INSTALLASJONASENNUS

DA OBS! Justering af spjæld skal udføres af en fagkyndig person.

Spjældindstilling: Justering af luftmængde sker på spjældet. Spjældet bliver tilgængeligt for justering ved at fjerne filteret.

Åbn spjældet ved at trykke på knap B. Løsn justeringsstoppet G ved at dreje den en halv omdrejning (torx 10). Sæt justeringsstoppet i den ønskede position. Markeringerne på spjældet svarer til værdierne i diagrammet "Grundventilation", se de følgende sider. Markeringen på billedet svarer til position G4 i diagrammet. Lås justeringsstoppet. OBS! Kontrollér nøje, at lasken er ordentligt låst! Luk spjældet ved at trykke på knap B på strømafbryderen. Mål trykket, Pm, i målerudtag A, og kontrollér, at den ønskede luftmængde er opnået.

FI Perustuuletus

Løsn justeringsstoppet F ved at dreje den en halv omgang (torx 10). Sæt justeringsstoppet i den ønskede position. Markeringerne på spjældet svarer til værdierne i diagrammet "Forceret vetilation", se de følgende sider. Markeringen på billedet svarer til position F8 i diagrammet. Lås justeringsstoppet. OBS! Kontrollér nøje, at lasken er ordentligt låst! Åbn spjældet ved at trykke på knap B på strømafbryderen. Mål trykket, Pm, i målerudtag A, og kontrollér, at den ønskede luftmængde er opnået

Den A-vegtor lydtryksniveau ved 10 m² Sabin
