Produkttyp	Köksfläkt
Märke	Franke
Modell	1222B-10
Installationstyp	Väggmonterad
Bredd	60 cm (23.6 tum)
Djup	50 cm (19.7 tum)
Höjd (min-max)	70-110 cm (27.6-43.3 tum)
Nettovikt	15 kg (33 lb)
Strömförsörjning	220-240 V, 50 Hz
Max effektförbrukning	220 W
Motoreffekt	200 W
Max sugkapacitet	600 m³/h (212 CFM)
Ljudnivå (max hastighet)	65 dB(A)
Antal hastigheter	3 + Intensiv
Kontroller	Tryckknappar
Belysning	2 x 20 W halogen (eller LED, beroende på version)
Fettfiltertyp	Aluminiumnät, tvättbart
Kolfilter (tillval)	För recirkulationsläge
Kanalanslutning	150 mm (6 tum) diameter, topp- eller bakutlopp
Energiklass	A (uppskattad)
Årlig energiförbrukning	65 kWh/år (uppskattad)
Säkerhetsfunktioner	Automatisk avstängningstimer, termisk överbelastningsskydd
Underhåll	Rengör fettfiltret varannan månad; byt kolfilter var 3-6 månad
Reservdelstillgång	Filter, lampor, motor, styrkort
Garanti	2 år (tillverkargaranti)

Vanliga frågor - 1222B-10 FRANKE

Hur installerar jag Franke 1222B-10 köksfläkt?

Installation bör utföras av en kvalificerad fackman. Se till att enheten är ordentligt monterad på en väggregel på rekommenderad höjd (65-75 cm över gashäll, 50-65 cm över elhäll). Anslut kanalen till utloppet (150 mm diameter) och dra strömförsörjningen. Se manualen för detaljerade steg.

Hur ofta ska jag rengöra fettfiltret?

Fettfiltret i aluminiumnät bör rengöras varannan månad vid normal användning. Tvätta det i varmt vatten med mild tvål eller i diskmaskin vid låg temperatur. Låt det torka helt innan du sätter tillbaka det.

Hur byter jag glödlampor?

Koppla bort fläkten från strömmen. Ta bort lampkåpan (vanligtvis en clip-on eller skruv). Byt ut lampan mot en kompatibel typ (t.ex. 20 W halogen G4 eller LED-motsvarighet). Se till att lampan är ordentligt isatt och sätt tillbaka kåpan.

Varför fungerar inte min köksfläkt?

Kontrollera om nätsladden är inkopplad och att säkringen är på. Se till att hastighetsväljaren inte är i avstängt läge. Om motorn surrar men inte roterar kan kondensatorn vara felaktig. För elektroniska problem, kontakta Franke support.

Kan jag använda fläkten utan kanal (recirkulationsläge)?

Ja, 1222B-10 kan användas i recirkulationsläge genom att installera kolfilter (ingår ej). Luften filtreras och leds tillbaka till köket. Se till att filtren byts var 3-6 månad för optimal prestanda.

Vad är ljudnivån på fläkten?

Ljudnivån sträcker sig från cirka 45 dB(A) vid lägsta hastighet till 65 dB(A) vid maximal hastighet. Intensivhastigheten kan vara något högre. Faktisk ljudnivå beror på installation och kanal.

Hur återställer jag indikatorn för filterrengöring?

Om din modell har en filtermättnadsindikator, efter rengöring eller byte av filter, tryck och håll in hastighetsknappen i 5 sekunder tills indikatorlampan släcks. Se manualen för exakt procedur.

Var kan jag köpa reservdelar till 1222B-10?

Reservdelar som fettfilter, kolfilter, glödlampor och motor finns hos auktoriserade Franke-återförsäljare eller online-reservdelsbutiker. Använd modellnummer 1222B-10 vid beställning.

Vad är rekommenderat underhållsschema?

Rengör fettfiltret varannan månad. Byt kolfilter (om de används) var 3-6 månad. Torka av utsidan och kontrollpanelen med en fuktig trasa varje månad. Kontrollera kanalen för blockeringar årligen.

Är Franke 1222B-10 lämplig för en gashäll?

Ja, den är lämplig. Håll ett minimiavstånd på 65 cm från en gashäll och 50 cm från en elhäll för att säkerställa säkerhet och korrekt utsug. Följ alltid lokala föreskrifter.

BRUKSANVISNING 1222B-10 FRANKE

Säkerhetsföreskrifter.... 3

Användning 4

Service och garanti 6

Elektrisk installation.... 25

Installation.... 26

Injustering av luftflöden.... 28

KÄYTTÖOHJE

Läs noga igenom denna bruks- och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig.

Gör produkten strömlös innan all form av rengöring och skötsel.

§ Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet.
§ Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t ex gas- eller braskaminer, ved- eller oljepannor etc.
§ Avståndet mellan spis och produkt måste vara minst 44 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gas-spisens tillverkare ska hänsyn tas till detta. OBS! Om produkten är utrustad med spislarm eller spisvakt får den inte mon-teras över gasspis. Se separat anvisning.
§ Att flambera under produkten är inte tillåtet.

§ För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.
§ Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gas-spis, gas- eller braskaminer, ved- eller oljepannor etc.
§ Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.
§ Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn.
§ Åtkomliga delar av produkten kan bli heta i samband med matlagning.
§ Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

OBS! Byggherren ansvarar för att installationen blir korrekt och att gällande byggregler är uppfyllda.

ALLMÄN INFORMATION

Produkten är utrustad med LED-belysning 6,5 W, aluminiumfilter och Easy Clean.

FUNKTION

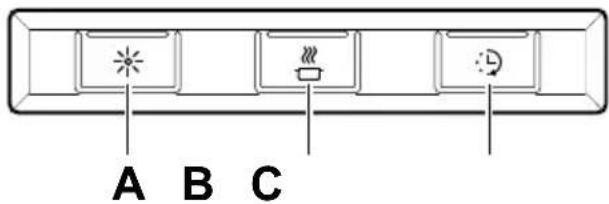

Fig.1
A. Belysning. B. Spjällfunktion. Öppna/stäng. C. 1. Förlängning av timer (+30 minuter). 2. Filtervakt. Om filtervakten är aktive-rad (se programmering nedan) börjar dioden blinka när det är dags att rengöra filtret. Efter rengöring, håll inne knapp C i 2 sekunder så återställs systemet.
Spjället stängs automatiskt efter max 60 minuter eller genom att trycka en andra gång på knapp B.
Låt gärna spjället vara öppet en stund före och efter matlagning, för att hindra att os sprids i rummet.
Produkten är utrustad med en filtervakt. För att aktivera/avaktivera filtervakten, se nedan.

Programmering

1. Öppna programmering: Håll in knapp A och B i 3 sekunder så att båda blinkar 3 gånger. Programmeringsläget är då aktivt i 30 sekunder.
2. Välj funktion: Tryck på knapp för vald funktion för att aktivera/avaktivera funktionen.

Knapp Funktion
C Filtervakt

Dioden på knappen lyser då funktionen är aktiverad.

1. Spara programmering: Håll in knapp A och B i 3 sekunder. Knapp A och B blinkar 2 gånger för att verifiera att programmeringen är sparad.

Obs!

Om produkten är utrustad med spislarm eller spisvakt, se separat anvisning.

SKÖTSEL OCH UNDERHÅLL

Obs!

För att säkerställa funktion, kvalitet och säkerhet efter service och underhåll, använd endast originaldelar.

Rengöring filter

Spiskåpan torkas av med våt trasa och diskmedel. Filtren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.

Ta bort fettfiltret genom att öppna snäppet, Fig.2.

Hantera filtret försiktigt, var noga med att inte bocka det.

Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin. Sätt tillbaka fettfiltret efter rengöring, se till att det snäpper fast ordentligt.

Rengöring övriga delar

Insidan av spiskåpan samt spjället ska ren-göras minst två gånger per år.

Spjället rengörs ordentligt med våt trasa och diskmedel i både öppet och stängt läge. Hantera spjället försiktigt.

BYTE AV LED-BELYSNING

Belysningen måste bytas ut mot en motsvarande specialarmatur från tillverkaren eller dess serviceagent.

Belysningen lossas genom att trycka in snäppena från sidorna och dra armaturen rakt ned så att belysningskabeln blir åtkomlig. Fig.3.

FELSÖKNING

Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar. Prova först att göra produkten strömlös och starta om den igen.

Kontrollera att anslutningsslangen är sträckt närmast anslutningen.

Obs!

Om produkten är utrustad med spislarm eller spisvakt, genomför felsökning enligt instruktioner, se separat anvisning.

SERVICE

Fig.4

Innan du kontaktar service, kontrollera märkskylten och notera FUN-nr, S/N-nr och tillverkningsdatum för produkten.

Märkskylten är placerad på vänster sida under filter/underplåt.

Franke Service

tel. [phone]

www.franke.se/service

De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och bra service.

Produkten omfattas av gällande APPLiA-bestämmelser.

MILJÖ

De huvudsakliga råmaterialen som används i Frankes produkter är:

• Metaller: rostfri plåt, galvaniserad plåt, zink, aluminium
• Plaster: polypropen, polyamid, polycarbonat, polybutylentereftalat (PBT)
• Glas

Samtliga ingående komponenter uppfyller RoHS-direktivet. Flertalet av Frankes produkter är miljöbedömda hos tredje part. För utförligare miljöinformation, se www.franke.se

EMBALLAGE- OCH PRODUKTÄTERVINNING

Emballaget ska lämnas in på närmaste miljöstation för återvinning.

Symbolen anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

Lysdioden på knappen lyser när funksjonen er aktivert.

Elektrisk anslutning till 230 V\~ med skyddsjord.

Produkten levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag. Modeller -12 levereras även med stylredare för anslutning till extern enhet alternativt aggregat. Max anslutningseff ekt för stylredare, 900 W vid 230 V.

Vägguttag/kopplingsbox ska vara åtkomligt efter installation.

Om anslutningskabeln skadas måste den bytas ut mot en motsvarande specialkabel från tillverkaren eller dess serviceagent.

SV OBS! Injustering av spjäll skall utföras av behörig fackman.

Spjällinställning: Justering av luftflöden görs med hjälp av spjället. Spjället blir åtkomligt för justering genom att ta bort filtret.

Öppna spjället genom att trycka på knapp B. Lossa stoppklacken G genom att vrida den ett halvt varv, (torx 10). För stoppklacken i önskat läge. Markeringarna på spjället motsvarar värden i diagrammet "Grundflöde", se efterföljand sidor. Markeringen på bilden motsvarar läge G4 i diagrammet. Lås stoppklacken. OBS! Kontrollera noga att klacken är ordentligt låst! Stäng spjället genom att trycka på knapp B på strömbrytaren. Mät trycket, Pm, i mätuttaget A och kontrollera att önskat grundflöde erhållits.

EN Basic ventilation

Lossa stoppklacken F genom att vrida den ett halvt varv, (torx 10). För stoppklacken i önskat läge. Markeringarna på spjället motsvarar värden i diagrammet "Forceringsflöde", se efterföljand sidor. Markeringen på bilden motsvarar läge F8 i diagrammet. Lås stoppklacken. OBS! Kontrollera noga att klacken är ordentligt låst! Öppna spjället genom att trycka på knapp B på strömbrytaren. Mät trycket, Pm, i mätuttaget A och kontrollera att önskat forceringsflöde erhållits.

Mätområde/ Measuring range/ Måleområde/ Mittausalue/ Målingsrekkevidde 10 - 20 l/s
k-faktor/ k-kerroin/ k-factor q = k · p	Medelvärde/ Average value/ Gennemsnit/ Keskiverto/ Gjennomsnitt
	k1	k2	k3	k4	k5	k6	k7
	0,55	0,91	1,21	1,85	2,33	2,87	3,67

Fig. 1

GRUNDFLÖDE PERUSTUULETUS BASIC VENTILATION GRUNDVENTILATION GRUNNVENTILASJON

L_pA = Den A-vägda ljudtrycksnivån vid 10 m^2 Sabin

L_wA = Den A-vägda ljudeffektnivån relativt 1 pW

Relativt A-veid lydeffektnivå 1 pW

Den A-vegtor lydeffektniveau relativt 1 pW

Mätområde/ Measuring range/ Måleområde/ Mittausalue/ Målingsrekkevidde 30 - 50 l/s
k-faktor/ k-kerroin/ k-factor k62,87 q,67 k/25p4,64 5,12	Medelvärde/ Average value/ Gennemsnit/ Keskiverto/ Gjennomsnitt
	k7 k8 k9	k10 k11 k12
	5,40	6,45

Fig.3

FORCERINGSFLÖDE TEHOSTETTU TUULETUS FORCED VENTILATION FORCERET VENTILATION FORCERET VENTILASJON

Verkligt tryck i kanal Kanavan todellinen paine
