KÄYTTÖOHJE HS85-D Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Yleisiä turvallisuusohjeita turvallisuuden takaamiseksi

- Pidä työtilat siisteinä.

Täynnä tavaraa olevat työtasot ovat avoin kutsu onnettomuudelle.

- Älä käytä konetta vaarallisessa ympäristössä.

Sähkökäyttöisiä koneita ei saa käyttää kosteissa ja märissä tiloissa eikä sateella.

Huolehdi työpisteen riittävästä valaistuksesta. Huolehdi myös pölynpoistosta.

Älä käytä sähkökäyttöisiä työkaluja paikoissa, joissa on tulipalon tai räjähdyksen vaara.

• Vältä sähköiskuja.

Vältä kontaktia maadoitettuihin esineisiin, kuten vesijohtoihin, lämpöpattereihin, lieteen ym. työskennellessäsi sähkötyökalulla.

- Pidä lapset ja vierailijat loitolla.

Heidän tulee olla riittävän kaukana työpisteestä.

- Säilytä laite poissa lasten ulottuvilta.

- Älä pakota konetta.

Anna koneen työskennellä puolestasi oikealla nopeudella.

- Käytä oikeita työkaluja.

Älä pakota konetta tai lisälaitetta työtehtävään, johon laite ei sovellu.

- Käytä sopivia vaatteita.

Älä käytä löysiä vaatteita, käsineitä, kaulaketjuja, sormuksia, rannerengasta tai muita koruja, jotka voivat tarttua liikkuviiin osiin. Liukuestekengät lisäävät turvallisuutta. Pitkät hiukset tulee suojata hiusverkolla tai vastaavalla.

- Käytä aina suojalaseja.

Käytä aina suojalaseja, tavalliset silmälasit eivät anna riittävää suojaa. Käytä myös hengityssuojainta ja suojanaamaria, jos pölyä on paljon.

- Käytä pölynpoistoa.

Käytä pölynpoistoa pölyn ja lastujen imemiseen, mikäli laitteessa on tämä toiminto.

Käytä välineitä oikealla tavalla ja tyhjennä ne säännöllisesti.

- Käsittele sähköjohtoa varoen.

Älä kanna konetta johdosta. Kun irrotat pistokkeen, vedä pistokkeesta, älä johdosta. Johtoa ei saa altistaa kuumuudelle, öljylle tai teräville esineille.

- Kiinnitä materiaali kunnolla.

Käytä esim. ruuvipuristinta, mikäli mahdollista. Näin kätesi jäävät vapaaksi, ja voit työskennellä molemmin käsin. Tämä on turvallisempaa kuin työkappaleesta kiinni pitäminen.

- Älä kurota liian kauas.

Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa.

- Pidä työvälineet kunnossa.

Varmista työvälineiden puhtaus ja terien terävyys. Näin työskentely on turvallisempaa ja tehokkaampaa ja lopputulos parempi. Noudata voiteluohjeita ja varusteiden vaihtamisesta annettuja ohjeita. Tarkista virtajohto säännöllisesti. Anna sähkömiehen vaihtaa vioittunut virtajohto. Tarkista johdot säännöllisesti ja varmista että ne ovat kunnossa. Varmista, että työkalun kahvat, säätimet ym. ovat puhtaita, ja että niissä ei ole öljyä ym.

- Katkaise virta.

Irrota pistoke ja paina hätäkatkaisinta ennen huoltoa ja laitteiden vaihtoa, esim. höylän terät, poranterät, hiomanauhat ja terät.

- Poista kaikki avaimet ja työkalut.

Ota tavaksesi poistaa ne koneesta ennen virran kytkemistä.

• Vältä tahatonta käynnistystä.

Konetta kannettaessa sormi ei saa olla virtakytkimellä/liipaisimella johdon ollessa seinässä. Kun pistoke liitetään pistorasiaan, tulee virtakytkimen olla OFF-asennossa.

- Käytä oikeita jatkojohtoja.

Käytä ulkona ainoastaan ulkokäyttöön tarkoitettuja jatkojohtoja. Jatkojohdon johtimen pinta-alan tulee olla riittävä. Kierrä koko johto auki.

- Käytä tervettä järkeä ja ole varovainen.

Suunnittele työvaiheet etukäteen, niin työ sujuu turvallisemmin. Älä käytä laitetta väsyneenä, lääkkeiden vaikutuksen alaisena jne.

- Varmista, että osat ovat kunnossa.

Varmista ennen koneen käynnistämistä, että kaikki suojat ja muut osat ovat kunnossa ja toimivat moitteettomasti. Huolehdi siitä, että liikkuvat osat liikkuvat vapaasti ja että ne on suunnattu oikein, eivätkä jää kiinni. Tarkista myös, ettei koneessa ole muita vikoja tai työskentelyyn vaikuttavia seikkoja. Ainoastaan ammattilainen saa vaihtaa tai korjata vioittuneet suojat ja muut osat. johdot ja virtakytkimet. Älä käytä työkalua, mikäli et voi käynnistää ja sammuttaa sitä turvallisesti.

- Käytä suositeltuja lisälaitteita.

Muiden kuin suositeltujen lisälaitteiden käyttö saattaa johtaa onnettomuuksiin tai henkilövahinkoihin.

- Korjauksen saa suorittaa ainoastaan ammattihenkilö.

Laite on voimassa olevien turvallisuusvaatimusten mukainen. Laitteen saa korjata vain ammattilainen. Korjauksessa tulee turvallisuussyistä käyttää ainoastaan alkuperäisosia.

Erityisiä turvallisuusohjeita kuviosahalle

• Älä pidä käsiä pöydän alla käyttäessäsi kuviosahaa.
• Kiinnitä kuviosaha puristimilla tai ruuveilla työpöytään/-tasoon ja varmista, että se seisoo tasaisesti lattialla.
• Älä pidä kiinni työkappaleesta siten, että sinun tarvitsee päästää ote työtehtävän aikana. Mieti ennen työn aloittamista, kuinka voit pitää työkappaleesta turvallisesti kiinni.
• Älä aseta sormia tai käsiä terän eteen tai siten, että ne joutuvat kosketuksiin terän kanssa otteen pettäessä.
• Varmista, että sahan terä on pysähtynyt täysin ja että pistoke on irrotettu pistorasiasta ennen laitteen huoltoa tai purujen ja sahauskappaleiden poistoa.
• Käytä aina suojalaseja, kuulosuojaimia tai hengityssuojainta.
• Älä käynnistä kuviosahaa, mikäli sahauspöydällä on työkaluja, sahauskappaleita tms.
• Varmista ennen sahan käynnistämistä, että sahassa on oikean tyyppinen terä ja että se on kunnolla kiinni pidikkeissä.
• Ole erityisen huolellinen työskennellessäsi hyvin pienten tai suurten tai epätavallisen muotoisten työkappaleiden kanssa. Mikäli sahattavan kappaleen työpöytää koskettava pinta on epätasainen, se tulee tukea erillisillä tuilla.
• Pidä työkappaletta tukevasti työpöytää vasten ja syötä työkappaletta kohti sahanterää.
• Ole varovainen, kun peruutat sahanterän urasta. Terä saattaa juuttua uraan. Sammuta virta, irrota pistoke ja laita uraan sopiva kiila. Yritä nyt uudelleen.
• Varmista, että suojat ovat ehjät ja että ne on asennettu oikein.

Tuotteen merkinnät ja turvallisuussymbolit

Käytä aina suojalaseja ja kuulosuojaimia.

Käytä hengityssuojainta, puupöly saattaa olla terveydelle vaarallista.

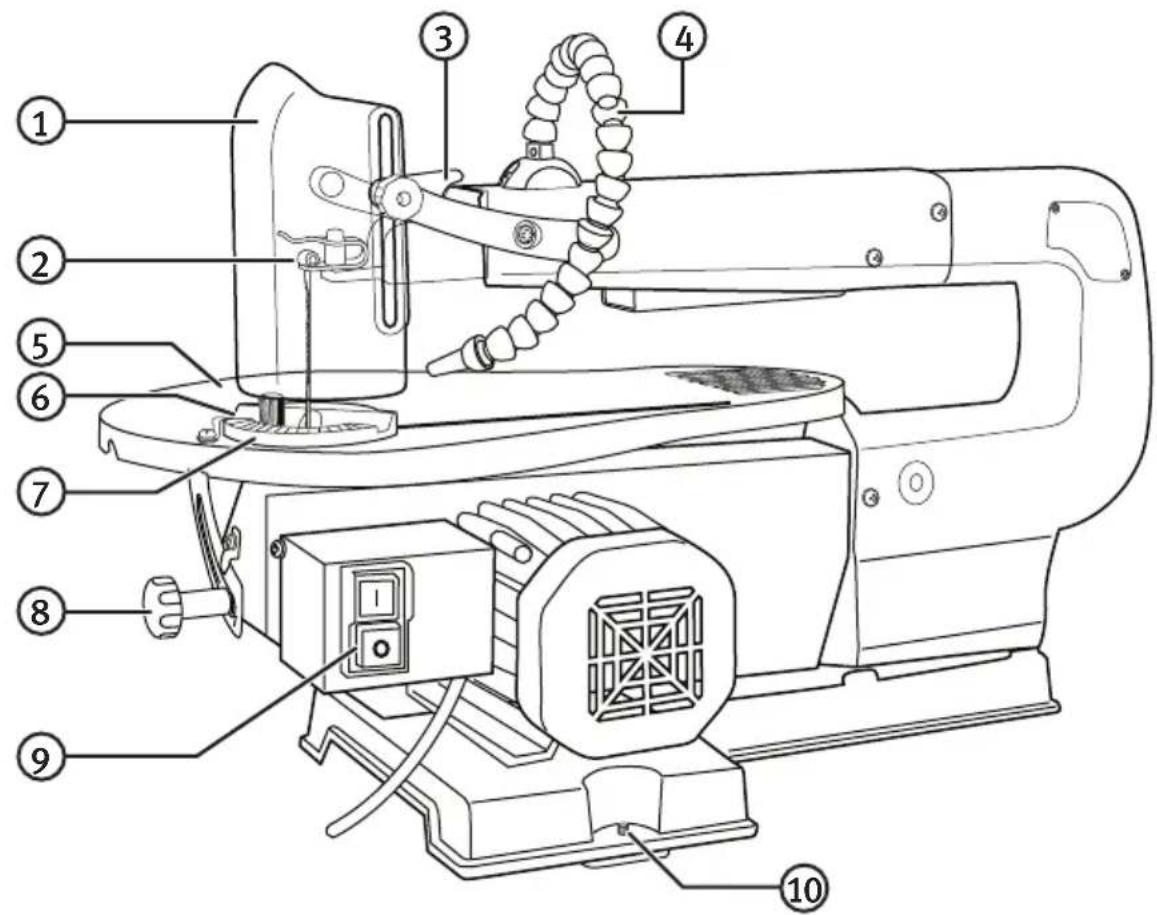

Tuotekuvaus

1. Teräsuoja
2. Ylempi teräkiinnike (Alempi kiinnike on koneessa sahauspöydän alla)
3. Terän pikakiristyssäädin
4. Puhallusputki
5. Sahauspöytä
6. Levy
7. Jiiriviivain
8. Sahauspöydän kulman lukitusnuppi
9. Virtakytkin 1/0
10. Kiinnitysreikä (3 kpl)
11. Sahauspöydän kulman asteikko
12. Asteikon osoitin

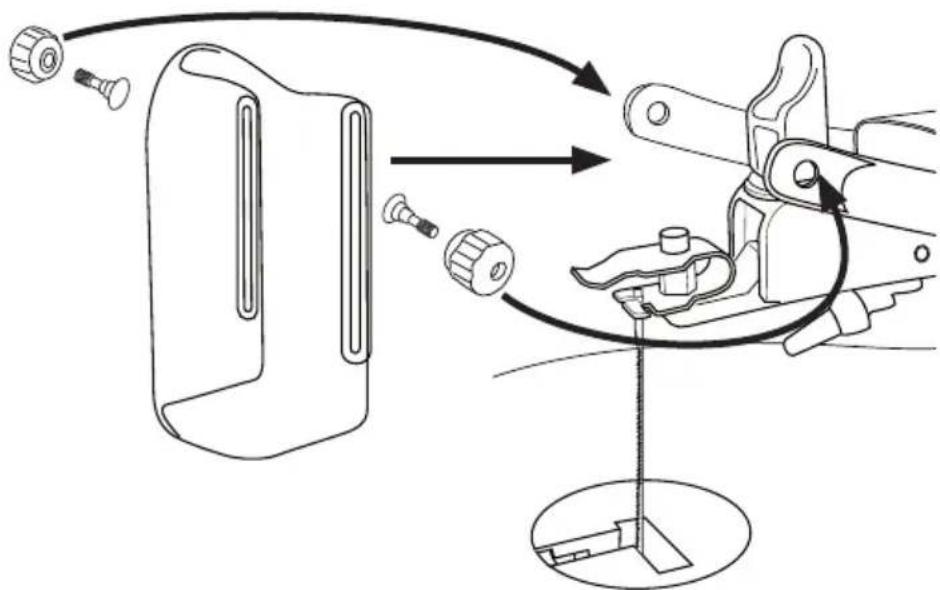

Kokoaminen

Sahassa on toimitusvaiheessa kaikki muu asennettuna, paitsi teräsuoja ja puhallusputki.

Kiinnitä teräsuoja kuvan osoittamalla tavalla ja kierrä puhallusputki paikoilleen.

Asennus

Valitse hyvä ja tilava sijoituspaikka kuviosahalle. Paikan tulee olla hyvin tuuletettu ja valaistu. Varmista myös, että sopivalla etäisyydellä on maadoitettu pistorasia.

Kuviosahan kiinnittäminen

Kuviosahassa on kolme kiinnitysreikää. Kiinnitä työkappale tasaiselle ja vakaalle pinnalle. Aseta pulttien kantojen ja kiinnitysreikien väliin aluslaatat. Suosittelemme, että käytät lukkomuttereita, jotka eivät aukea tärinän vaikutuksesta. Älä kiristä liikaa (koneen kiinnittämiseen tarvittavat pultit ja laatat eivät sisälly pakkaukseen).

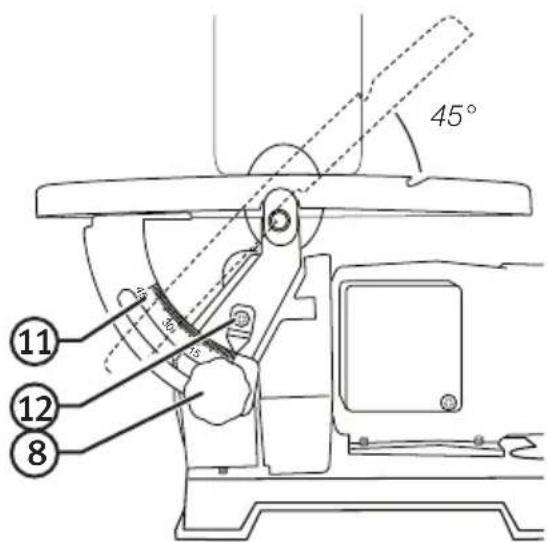

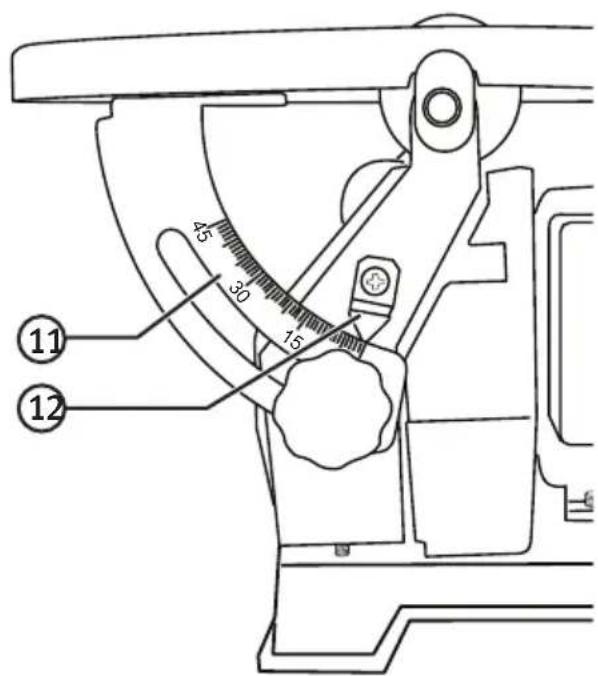

Työpöydän kulman säätäminen

Aloita avaamalla sahauspöydän (8) lukitusnuppia ja säätämällä pöytä 90 asteen kulmaan suhteessa sahanterään. Käytä suorakulmaa tai muuta vastaavaa, jotta saat tarkan 90 asteen kulman. Avaa osoittimen (12) ruuvi ja säädä osoittimen kärki kohtaan 0° ja kiristä ruuvi. Kulma-asteikko (11) on helppokäyttöinen, mutta se ei takaa 100 %:n tarkkuutta. Tämän vuoksi kulma kannatta varmistaa myös asteikkolevyllä parhaan tarkkuuden takaamiseksi.

Sahanterän asennus ja vaihto

Sammuta kuviosaha ja irrota pistoke ennen sahanterän vaihtoa tai asennusta.

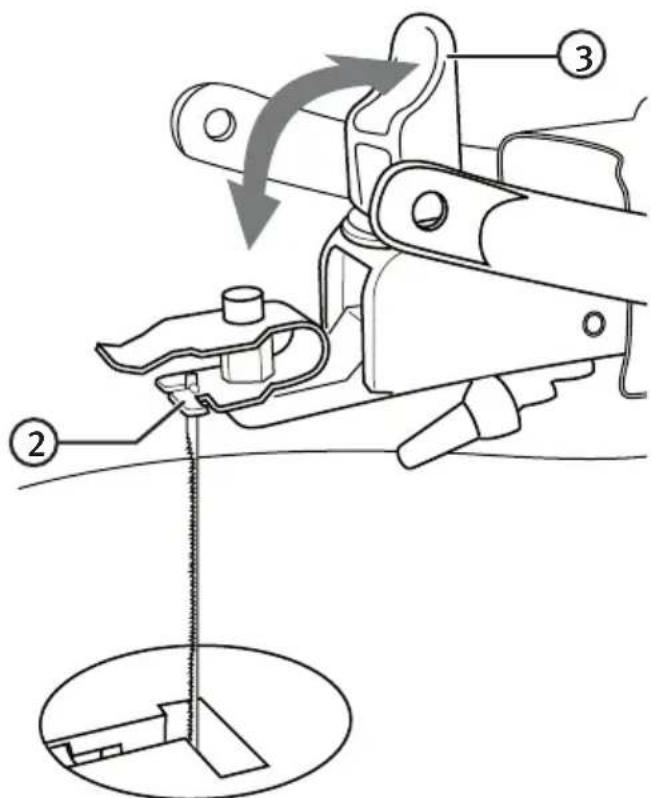

Sahanterät, joissa nasta

- Löysää terän jännitettä kääntämällä auki pikakiristyssäädintä (3).

- Terän voi nyt irrottaa; irrota ensin ylempi teräkiinnike ja sen jälkeen alempi teräkiinnike.

- Uusi terä asennetaan siten, että terät osoittavat alaspäin kohti sahauspöytää. Joissain terissä on molemminpuolinen hammastus, tällöin terän voi asentaa kumminkin päin.

- Kiinnitä terä ensin alempaan teräkiinnikkeeseen ja sen jälkeen ylempään (2) teräkiinnikkeeseen (2) ja kiristä terä kääntämällä alas pikakiristyssäädin (3).

- Varmista, että terä on teräkiinnikkeiden urissa ja että se on kunnolla kiinni.

- Sahanterän jännitettä säädetään pikakiristyssäädintä kiertämällä: lisää jännitettä kiertämällä myötäpäivään ja vähennä jännitettä kiertämällä vastapäivään.

Katso teräpidikkeitä, kun olet irrottanut terän. Nyt näet, että terän voi kiinnittää kahdella eri tavalla: Sahaukseen edestä päin ja sahaukseen sivulta. Sivustasahausta käytetään työkappaleen ollessa suurempi kuin 410 mm.

Tärkeää: Sahaa sivulta ainoastaan silloin, kun pöydän kulma on 0°.

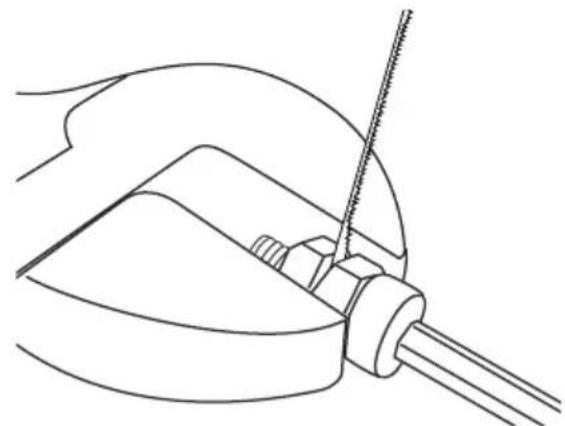

Sahanterä ilman nastaa

Mukana kaksi pidikettä terälle ilman nastaa. Kiinnitä ensin pidikkeet terään. Varmista, että käytössäsi on jakoavain (jakoavain ei sisälly).

1. Laita sahanterä kahden mutterin väliin ja kiristä kuusiokoloavaimella. Varmista, että sahanterä asetetaan yhteen mutterin kuudesta kulmasta, varmista myös, että mutterit ovat linjassa keskenään. Tämä on hyvin tärkeää, sillä muttereiden reunat toimivat "nastoina", ja ne tulee sovittaa ylemmän ja alemman teräkiinnikkeen uraan.

2. Kun olet asentanut teränpitimen sahanterän kumpaankin päähän, terä voidaan asentaa samalla tavalla kuin nastallinen terä. Varmista, että muttereiden reunat sopivat ylemmän ja alemman teränkiinnittimen uriin.

Sahanterän hajoamiseen on viisi eri syytä:

1. Sahanterä on liian kireällä tai löysällä.
2. Liian nopea syöttönopeus.
3. Terää taipuu tai kääntyy, koska työkappaletta ei syötetä suoraan.
4. Terä on kulunut.
5. Työkappale on liian paksu. Työkappaleen suurin paksuus on 50 mm.

Kuviosahaus

Kuviosahalla voidaan sahata hankalia mutkia, jotka eivät tavallisella sahalla onnistu. Kuviosahaa voidaan myös käyttää katkaisuun, halkaisuun ja vinosahaukseen.

Ota huomioon kuviosahauksessa:

• Saha ei käynnisty itsekseen. Käyttäjä itse työntää työkappaletta kohti terää, jolloin saha sahaa työkappaletta, kun sitä työnnetään eteenpäin.

• Syötä hitaasti ja tasaisesti, sillä hampaat ovat hyvin pienet ja ne sahaavat vain liikkuessaan alaspäin. Jos syötät liian nopeasti, terä saattaa hajota.

• Vaikka sahalla voidaan sahata jopa 50 mm:n paksuista puuta, paras tulos saavutetaan, kun puun paksuus on alle 25 mm. Jos puun paksuus on yli 25 mm, syötä hitaasti ja varo, ettei terä taivu tai käänny.

• Terän hampaat kuluvat. Paras tulos saavutetaan, kun terä vaihdetaan riittävän usein. Työkappaleen materiaalista riippuen sahanterä pysyy terävänä puolesta tunnista kahteen tuntiin jatkuvassa sahauksessa.
• Ota huomioon, että terä seuraa puun syitä (pienimmän vastuksen lain mukaisesti).
• Mikäli et ole aiemmin käyttänyt kuviosahaa, voi käyttöön tottumisessa mennä jonkin aikaa. Opettele tuntemaan kuinka saha toimii. Käytön opettelussa tärvääntyy yleensä muutamia teriä. Kuviosahan terät ovat melko herkkä, eivätkä ne ole samantyyppisiä kuin käsisahojen ja sirkkeleiden terät.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Käyttöjännite 230 V, 50 Hz

Teho 85 W

Sahauskorkeus maks. 50 mm

Maks. sahaussyvyys 410 mm

Terän pituus 133 mm

Iskua minuutissa 1440

Iskun pituus 17 mm

Työpöydän mitat 375 × 250 mm

Mitat 580 × 280 × 340 mm

Pöydän kallistus 0–45°

Sahanterä Nastalla (mukana pidike nastattomalle terälle)

Paino 12,5 kg

Dekupiersäge

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
