BEDIENUNGSANLEITUNG HS85-D Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no Model

18-3058

30-9686

MQ50II-UK

MQ50II

Ver. 20161128

Original Bedienungsanleitung

Scroll Saw

Art.no 18-3058 Model MQ50II-UK

30-9686 MQ50II

Art.Nr. 18-3058 Modell MQ50II-UK

30-9686 MQ50II

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Allgemeine Sicherheitsanweisungen

Warnung: Bei der Verwendung dieses Werkzeugs sind grundsätzliche Vorsichtsmaßnahmen zu beachten, damit die Gefahr von Feuer, elektrischen Schlägen und Verletzungen auf ein Minimum beschränkt bleibt. Vor Gebrauch des Produkts sämtliche Anweisungen lesen und diese aufbewahren.

- Der Arbeitsplatz ist sauber zu halten.

Vollgestellte Flächen und Tische erhöhen das Risiko von Unfällen.

- Rücksicht auf das Arbeitsumfeld nehmen.

• Das Werkzeug niemals Regen aussetzen.
• Das Werkzeug nicht in Räumlichkeiten mit Feuchte oder Nässe verwenden.
• Den Arbeitsplatz immer gut beleuchten.
• Das Werkzeug nicht in der Nähe von leicht entzündlichen Flüssigkeiten oder Gasen verwenden.

• Stromschläge vermeiden.

Körperkontakt mit geerdeten Gegenständen wie Wasserleitungen, Heizkörpern, Herde oder Kühlschränke vermeiden.

- Andere Personen auf Abstand halten.

Personen, insbesondere Kinder, die nicht an der Arbeit teilnehmen, das Werkzeug oder dessen Verlängerungskabel nicht anfassen lassen. Bei diesen Personen ist auf ausreichenden Abstand vom Arbeitsplatz zu achten.

- Das Werkzeug an einem sicheren Ort aufbewahren.

Nicht verwendetes Werkzeug in einem trockenen, verschlossenen Raum und außer Reichweite von Kindern aufbewahren.

• Das Werkzeug nicht überlasten.

Es leistet bessere und sicherere Arbeit mit der vorgesehenen Vorschubgeschwindigkeit.

• Das richtige Werkzeug einsetzen.

Kleines Werkzeug nicht mit großen Arbeiten überbeanspruchen, für die eigentlich kräftigere Geräte erforderlich sind. Werkzeuge oder Zubehör nicht für Arbeitsschritte zweckentfremden, für die sie nicht vorgesehen sind, also z. B. nicht eine Kreissäge zum Entasten verwenden.

• Geeignete Kleidung tragen.

Keine lockeren Kleidungs- oder Schmuckstücke tragen, da sie an rotierenden Teilen hängenbleiben können. Für die Arbeit im Freien wird das Tragen rutschfester Schuhe empfohlen. Bei langem Haar ein Haarnetz oder dergleichen tragen.

- Immer persönliche Schutzausrüstung tragen.

Augenschutz tragen. Bei staubenden Arbeiten einen Staubfilter oder eine Schutzmaske verwenden.

• Absaugeinrichtung verwenden.

Wenn Absaug- und Auffangeinrichtungen für Staub montiert werden können, ist sicherzustellen, dass diese angeschlossen sind und korrekt angewendet werden.

- Niemals das Netzkabel zweckentfremden.

Nicht am Kabel, sondern am Stecker ziehen, wenn die Maschine vom Strom genommen wird. Sicherstellen, dass das Anschlusskabel nicht mit Hitze, Öl oder scharfen Kanten in Kontakt kommt.

• Das Werkstück ordentlich festspannen.

Wenn möglich, Zwingen oder einen Schraubstock verwenden, damit das Werkzeug mit beiden Händen geführt werden kann. Das ist sicherer, als das Werkstück mit einer Hand zu halten.

- Nicht zu weit nach vorne strecken.

Für einen sicheren Stand und gutes Gleichgewicht sorgen.

• Die Werkzeuge mit Sorgfalt pflegen.

Sicherstellen, dass sie sauber und die Klingen scharf sind. Dies trägt zu einer optimalen Leistung und einem sicheren Ergebnis bei. Zum Schmieren und beim Wechsel von Zubehör den Empfehlungen der Betriebsanleitung folgen. Das Netzkabel regelmäßig kontrollieren. Bei Beschädigungen von einem qualifizierten Servicetechniker austauschen lassen. Sämtliche Verlängerungskabel regelmäßig auf Schäden kontrollieren. Sicherstellen, dass Griffe und Schalter der Maschine/des Werkzeugs trocken, sauber und frei von Öl, Fett usw. sind.

• Den Strom abschalten.

Vor Servicearbeiten und dem Wechsel von Zubehör wie Hobelmesser, Bohrer, Klinge, Schleifbänder oder -blätter den Stecker herausziehen und den Nothalt betätigen.

- Alle Schlüssel und Einstellwerkzeuge entfernen.

Routinemäßig überprüfen, ob sämtliche Schlüssel und Einstellwerkzeuge von der Maschine entfernt wurden, bevor der Strom eingeschaltet wird.

- Versehentliches Einschalten vermeiden.

Das Werkzeug nicht mit einem Finger am Ein-/Ausschalter bzw. Startschalter tragen, wenn das Kabel in der Steckdose steckt. Sicherstellen, dass der Ein-/Ausschalter auf OFF steht, wenn der Stecker in die Steckdose gesteckt wird.

- Geeignete Verlängerungskabel verwenden.

Im Außenbereich ausschließlich Verlängerungskabel benutzen, die für diesen Zweck zugelassen sind. Verlängerungskabel mit ausreichendem Querschnitt verwenden und immer as gesamte Kabel abrollen.

- Mit Vernunft und Achtsamkeit an die Arbeit gehen.

Die einzelnen Arbeitsschritte gut planen, damit sie sicher durchgeführt werden können. Bei Müdigkeit, unter Einfluss von Medikamenten etc. nicht mit der Maschine/dem Werkzeug arbeiten.

- Vor dem Starten des Werkzeugs ist Folgendes sicherzustellen:

- Schutzvorrichtungen und sonstige Teile müssen unbeschädigt sein und ihre Funktion erfüllen.

- Bewegliche Teile müssen korrekt eingestellt sein und sich frei drehen können.

- Bewegliche Teile dürfen sich nicht verfangen oder festfahren.

- Es darf kein Defekt vorliegen.

- Es dürfen keine sonstigen Umstände die Ausführung der Arbeit behindern.

Beschädigte Schutzvorrichtungen und Schäden an anderen Teilen müssen fachgerecht repariert oder ausgetauscht werden. Defekte Kabel und Schalter müssen immer von einem Fachmann ausgetauscht werden. Niemals ein Werkzeug verwenden, das sich nicht sicher ein- oder ausschalten lässt.

• Das empfohlene Zubehör verwenden.

Die Verwendung von nicht empfohlenem Zubehör kann zu Unfällen oder Verletzungen führen.

- Reparaturen nur von qualifizierten Technikern ausführen lassen.

Das Werkzeug erfüllt die geltenden Sicherheitsanforderungen. Reparaturen des Werkzeugs müssen immer von einem Fachmann und mit Original-Ersatzteilen ausgeführt werden, sonst kann es zu Unfällen oder Verletzungen kommen.

Besondere Sicherheitshinweise für Dekupiersägen

• Beim Einsatz der Dekupiersäge niemals die Hände unter den Tisch halten.
• Die Dekupiersäge mit Zwingen oder Schrauben auf der Werkbank/dem Tisch befestigen und sicherstellen, dass dieser stabil auf dem Fußboden steht.
• Das Werkstück nach Möglichkeit nicht so halten, dass während eines Arbeitsschritts umgegriffen werden muss. Vor dem Sägen darüber nachdenken, wie das Werkstück sicher gehalten werden kann.
• Niemals die Finger oder Hände in den Weg des Sägeblatts halten oder so halten, dass sie mit dem Sägeblatt in Berührung kommen, wenn die Hand abrutscht.
• Vor Einstellarbeiten und vor dem Entfernen von Spänen oder Sägeabfall stets sicherstellen, dass das Sägeblatt der Dekupiersäge völlig stillsteht und der Netzstecker gezogen ist.
• Immer Augenschutz, Gehörschutz und Atemschutz verwenden.
• Die Dekupiersäge niemals starten, solange sich Werkzeug, Sägeabfall etc. auf dem Sägetisch befindet.
• Vor dem Start der Dekupiersäge kontrollieren, dass das korrekte Sägeblatt montiert ist und dass das Sägeblatt korrekt in den Halterungen sitzt.
• Bei sehr kleinen, sehr großen oder unregelmäßig geformten Werkstücken besondere Vorsicht walten lassen. Niemals Werkstücke sägen, die nicht flach auf dem Sägetisch aufliegen, wenn das Werkstück nicht zusätzlich abgestützt wird.
• Das Werkstück fest gegen den Sägetisch drücken und vorsichtig dem Sägeblatt zuführen.
• Vorsicht beim Herausziehen des Sägeblatts aus der Trennfuge. Das Sägeblatt kann sich in der Trennfuge verkanten. Maschine abschalten, Netzstecker ziehen und geeigneten Keil in die Trennfuge einschlagen. Dann kann versucht werden, das Werkstück vorsichtig zurückzuziehen.
• Sicherstellen, dass die Schutzeinrichtungen vollständig und korrekt angebracht sind.

Produktkennzeichnung mit Piktogrammen

Immer Gehörschutz und Augenschutz tragen.

Atemschutz tragen. Holzstaub kann gesundheitsschädlich sein.

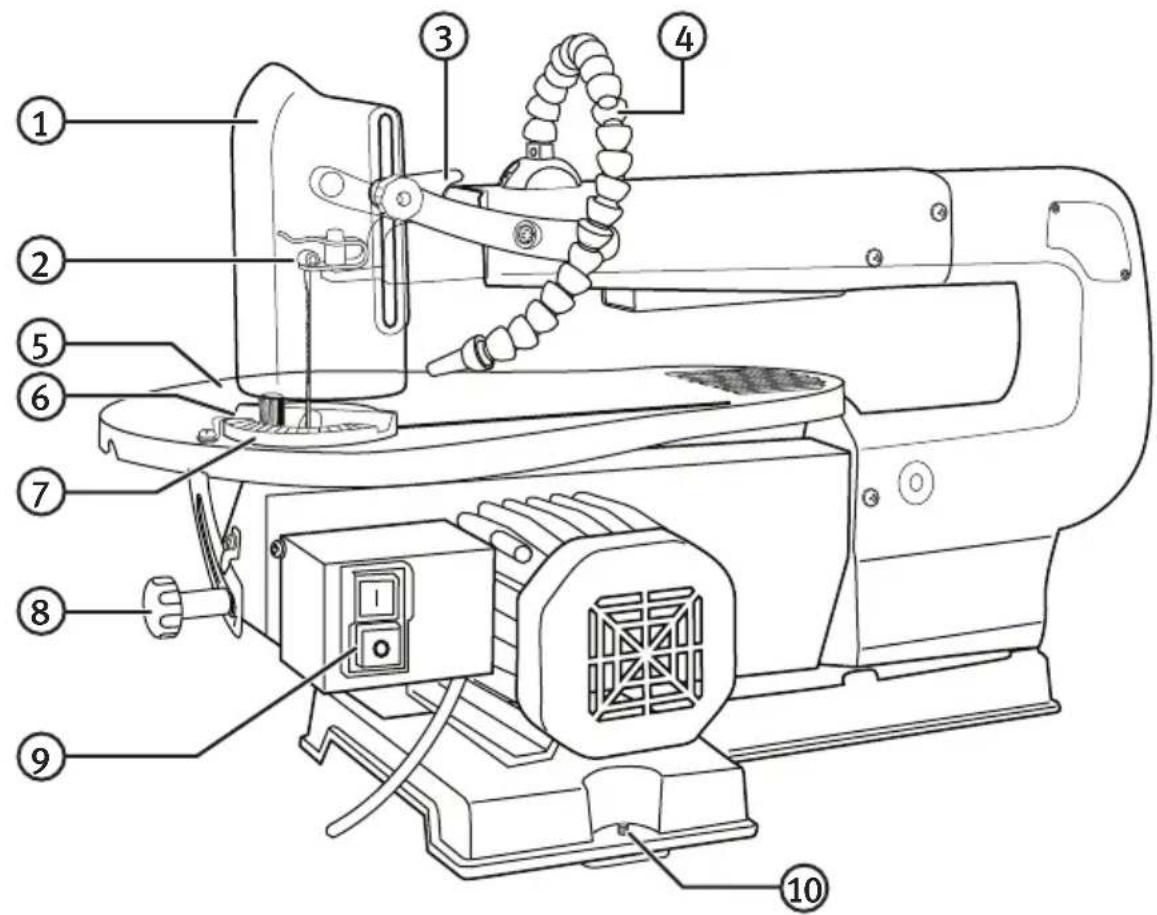

Produktbeschreibung

1. Sägeblattschutz
2. Obere Sägeblatthalterung (die untere befindet sich im Inneren der Maschine unter dem Sägetisch)
3. Schnellspanner für Sägeblatt
4. Ausblasrohr
5. Sägetisch
6. Einlegescheibe
7. Gehrungslineal
8. Drehknopf zum Feststellen des Sägetischwinkels
9. Ein-/Ausschalter 1/0
10. Befestigungsloch (3 St.)
11. Skala für Sägetischwinkel
12. Anzeiger für Skala

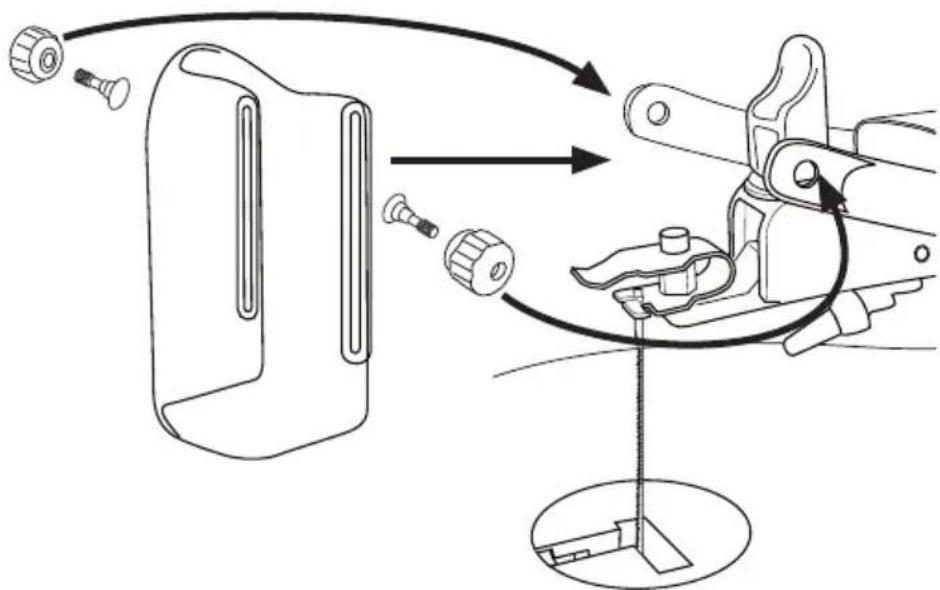

Montage

Bei Lieferung ist die Säge komplett montiert, ausgenommen Sägeblattschutz und Ausblasrohr.

Den Sägeblatt- schutz wie abgebildet anbringen und das Ausblasrohr festschrauben.

Installation

Die Dekupiersäge an einem geeigneten Ort mit ausreichend Platz, guter Lüftung und guter Beleuchtung aufstellen. Außerdem muss sich in bequemem Abstand eine geerdete Netzsteckdose befinden.

Fixieren der Dekupiersäge

Die Dekupiersäge weist drei Befestigungslöcher auf. Die Maschine auf einer stabilen Unterlage anschrauben. Zwischen Schraubenköpfen und Befestigungslöchern flache Scheiben einlegen. Vorzugsweise Gegenmuttern verwenden, die sich durch Vibrationen nicht lösen. Nicht zu stark anziehen (Schrauben und Scheiben zur Befestigung der Maschine sind separat erhältlich).

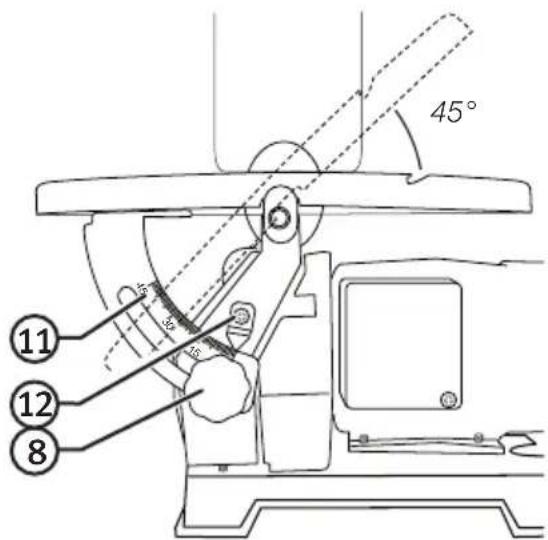

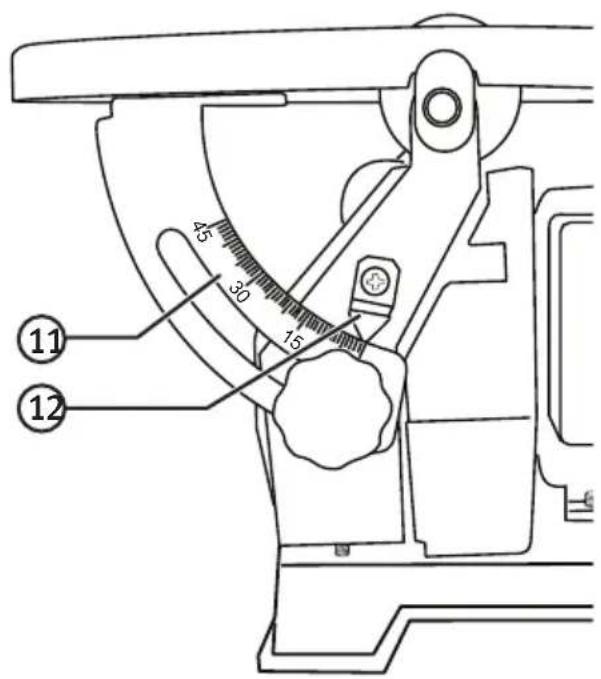

Einstellung der Winkelskala des Sägetischs

Zur Einstellung der Winkelskala den Drehknopf des Sägetischs (8) lösen und den Sägetisch in einen 90°-Winkel zum Sägeblatt stellen. Ein Winkelmaß oder einen anderen geeigneten Gegenstand verwenden, der einen exakten 90°-Winkel aufweist. Die Halteschraube des Anzeigers (12) lösen, den Anzeiger mit der Spitze auf 0° stellen und die Schraube wieder anziehen. Die Winkelskala (11) ist einfach zu verwenden, kann jedoch kein 100 % exaktes Ergebnis liefern. Für ein optimales Ergebnis daher vor dem Sägen mit einem Winkelmesser nachmessen.

Montage und Wechsel des Sägeblatts

Vor dem Montieren oder Wechseln des Sägeblatts die Dekupiersäge abschalten und den Netzstecker ziehen.

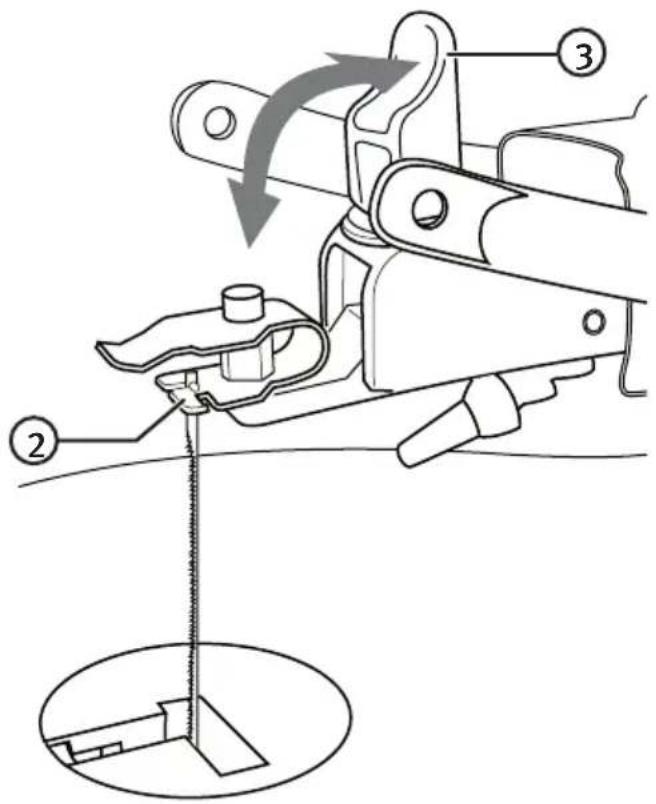

Sägeblätter mit Arretierstift

- Den Schnellspanner (3) nach oben klappen, um die Blattspannung zu lösen.

- Das Sägeblatt kann nun herausgenommen werden. Erst oben herausnehmen, dann unten.

- Beim Montieren des neuen Sägeblatts darauf achten, dass die Sägezähne nach unten gegen den Sägetisch gerichtet sind. Manche Sägeblätter weisen in beide Richtungen stehende Sägezähne auf. Bei diesen spielt die Ausrichtung keine Rolle.

- Nun das Sägeblatt zuerst in der unteren Sägeblatthalterung, dann in der oberen Sägeblatt-halterung (2) einhaken. Den Schnellspanner (3) nach unten klappen, um das Sägeblatt zu spannen.

- Sicherstellen, dass das Sägeblatt gut in den Aussparungen der Sägeblatthalterungen sitzt.

• Die Sägeblattspannung kann durch Drehen am Schnellspanner reguliert werden. Drehung im Uhrzeigersinn erhöht die Spannung, Drehung gegen den Uhrzeigersinn verringert die Spannung.

Es ist nützlich, die Sägeblatthalterungen einmal anzuschauen, wenn das Sägeblatt ausgebaut ist. Es ist erkennbar, dass das Sägeblatt in zwei unterschiedlichen Positionen montiert werden kann, zum Sägen von vorn und zum Sägen von der Seite. Sägen von der Seite spielt bei Werkstücken eine Rolle, die größer als 410 mm sind.

Wichtig: Beim Sägen von der Seite muss der Arbeitstisch immer im 0°-Winkel stehen.

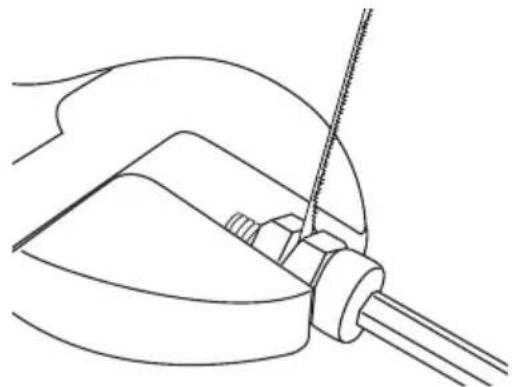

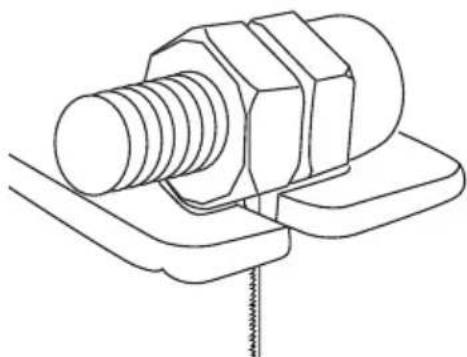

Sägeblätter ohne Arretierstift

Für Sägeblätter ohne Arretierstift werden zwei Halter mitgeliefert. Zunächst müssen die Halter am Sägeblatt angebracht werden. Hierzu ist ein Rollgabelschlüssel erforderlich (Der Rollgabelschlüssel ist separat erhältlich).

1. Das Sägeblatt zwischen die beiden Muttern schieben und mit einem Innensechskantschlüssel anziehen. Sicherstellen, dass das Sägeblatt parallel zu einer der sechs Kanten der Muttern liegt und die Kanten der beiden Muttern bündig aufeinander liegen. Dies ist sehr wichtig, da die Kanten der Muttern als „Arretierstift“ dienen und in die Aussparung an der oberen und unteren Sägeblatthalterung passen sollen.

1. Nachdem an beiden Enden des Sägeblatts ein Halter angebracht wurde, kann das Sägeblatt genau wie ein Sägeblatt mit Arretierstift montiert werden. Sicherstellen, dass sich die Kante der Muttern in die Aussparung der oberen bzw. unteren Sägeblatthalterung einpasst.

Es gibt fünf mögliche Ursachen für den Bruch eines Sägeblatts:

1. Das Sägeblatt ist zu fest oder zu locker gespannt.
2. Das Werkstück wird zu schnell zugeführt.
3. Das Sägeblatt wird gebogen oder gedreht, indem das Werkstück nicht gerade gegen das Sägeblatt zugeführt wird.
4. Das Sägeblatt ist verschlissen.
5. Das Werkstück ist zu dick. Die Säge eignet sich nur für Werkstücke bis 50 mm Dicke.

Arbeiten mit der Dekupiersäge

Eine Dekupiersäge eignet sich zum Sägen schwieriger Konturen, die mit anderen Sägen nicht gesägt werden können. Eine Dekupiersäge kann jedoch auch zum Trennen, Spalten und für Schrägschnitt eingesetzt werden. Beim Einsatz der Dekupiersäge bitte beachten:

• Die Säge sägt nicht von selbst. Der Benutzer schiebt das Werkstück gegen das Sägeblatt und bewirkt dadurch, dass die Säge in das Werkstück einschneidet.

• Das Werkstück behutsam und gleichmäßig zuführen, da die Sägezähne sehr klein sind und nur bei Abwärtsbewegung schneiden. Wird das Werkstück zu hart zugeführt, kann das Sägeblatt leicht brechen.

• Die Säge sägt zwar bis zu 50 mm dickes Holz, ein besseres Ergebnis wird aber bei Werkstücken bis 25 mm erzielt. Werkstücke von mehr als 25 mm Dicke sehr behutsam zuführen. Das Sägeblatt nicht biegen oder drehen.

• Früher oder später sind die Zähne des Sägeblatts verschlissen. Für optimale Ergebnisse muss das Sägeblatt recht oft ausgetauscht werden. Abhängig vom Material des Werkstücks ist ein Sägeblatt bei ununterbrochenem Sägen eine halbe Stunde bis zwei Stunden lang scharf.
• Das Sägeblatt tendiert dazu, den Fasern des Holzes – dem Weg des geringsten Widerstands – zu folgen.
• Beim ersten Arbeiten mit einer Dekupiersäge dauert es etwas, die Säge kennenzulernen und ein Gespür dafür zu entwickeln, wie Säge und Werkstück sich zusammen verhalten. Es ist damit zu rechnen, dass einige Sägeblätter kaputt gehen werden. Sägeblätter für Dekupiersägen sind anders als Sägeblätter für Handsägen und Kreissägen relativ empfindlich.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushalts-abfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 230 V, 50 Hz

Leistungsaufnahme 85 W

Max. Sägehöhe 50 mm

Max. Sägetiefe 410 mm

Sägeblattlänge 133 mm

Hubzahl pro Minute 1440

Hublänge 17 mm

Abmessungen des Sägetischs 375 × 250 mm

Außenabmessungen 580 × 280 × 340 mm

Tischneigung 0–45°

Sägeblatt Mit Arretierstift (Halter für Sägeblätter ohne Arretierstift sind separat erhältlich)

Gewicht 12,5 kg

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

Scroll Saw

Cocraft 30-9686 / 18-3058

MQ50II / MQ50II-UK

Machinery

Directive

2006/42/EC

EMC Directive

2014/30/EU

Low Voltage

Directive

2014/35/EU

EN 61029-1: 2009/A11

AFPS GS 2014:01

EN 55014-1: 2006/A2: 2011

EN 55014-2: 1997/A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Henrik Alfredsson

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38,

20354 Hamburg
