BEDIENUNGSANLEITUNG LSV6T Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no Model

40-9065

65585

Ver. 20160210

Original Bedienungsanleitung

Holzspalter stehend LS 6T

Art.Nr. 40-9065 Modell 65585

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Warnsymbole am Holzspalter

Sicherstellen, dass die Bedienungsanleitung sowie die Warn- und Sicherheitshinweise gelesen und verstanden wurden.

Die Maschine auf trockenem, stabilem und ebenem Boden aufstellen.

Sicherstellen, dass um die Maschine herum genug Platz für sicheres Arbeiten ist. Sicherstellen, dass die Umgebung nicht unordentlich und voller Gegenstände ist, die das Risiko von Unfällen erhöhen können.

Sicherstellen, dass die Maschine unbeschädigt ist und keine Schutzvorrichtungen fehlen. Sicherstellen, dass diese korrekt montiert sind und funktionieren. Die Maschine niemals benutzen wenn diese oder Schutzvorrichtungen beschädigt sind oder fehlen. Vor dem Start immer den Ölstand prüfen.

Rutschsichere Schuhe und Schnittschutzhandschuhe benutzen. Langes Haar feststecken und keine losen Schmuckstücke bei der Arbeit tragen.

Augenschutz tragen.

Bei der Arbeit an der Maschine oder beim Nachfüllen von Öl niemals rauchen. Die Maschine niemals in Umgebungen benutzen, in denen Flammen oder Funken entstehen können.

Immer alleine die Maschine bedienen. Zuschauer, Kinder und Haustiere auf sicheren Abstand vom Arbeitsbereich halten. Niemals andere Personen um Hilfe bitten, um ein feststeckendes Holzstück zu lösen. Personen unter 16 Jahren niemals die Maschine benutzen lassen. Bedienen Personen unter 18 Jahren die Maschine, zunächst sicherstellen, dass sie diese sicher handhaben und sich der bestehenden Risiken und Gefahren bewusst sind. Personen unter 18 Jahren während der Bedienung von einem Erwachsenen überwachen lassen.

Immer eine stabile und bequeme Arbeitsposition einnehmen. Jederzeit auf einen sicheren Stand und gutes Gleichgewicht achten. Die Holzstücke niemals so stapeln, dass sie nur durch Strecken erreicht werden können. Nur die Hände zur Bedienung der Maschine benutzen. Niemals andere Körperteile oder Vorrichtungen benutzen, die die Hände in Gefahr bringen, zwischen Spaltmesser und Holzstück eingeklemmt zu werden. Die Bewegung des Spaltmessers immer aufmerksam mitverfolgen. Beim Spalten niemals Holzstücke übereinander stapeln. Niemals ein Holzstück auf den Holzspalter legen, wenn das Spaltmesser in Bewegung ist. Die Hände von allen rotierenden Teilen fernhalten.

Die Hände fernhalten, wenn das Spaltmesser nach dem Spalten in die Ursprungsstellung zurückgeht. Die Maschine ist so konstruiert, dass sie erst anhält, wenn das Spaltmesser komplett zurückgefahren ist. Die Hände von Rissen, die beim Spalten im Holzstück entstehen, fernhalten. Risse können plötzlich zusammenschlagen und Verletzungen verursachen. Ein feststeckendes Holzstück nie mit den Händen entfernen. Hierzu stets geeignetes Werkzeug einsetzen.

Vor Pflege und Wartung stets die Maschine abschalten und den Netzstecker ziehen.

Allgemeine Sicherheitsvorschriften

1. Den Arbeitsplatz sauber halten. Vollgestellte Flächen und Tische erhöhen das Risiko von Unfällen.
2. Die Maschine nicht in gefährlichen Umgebungen anwenden. Elektrische Maschinen nicht auf feuchten, nassen Flächen oder bei Regen einsetzen. Für gute Beleuchtung des Arbeitsplatzes sorgen. Bei staubenden Tätigkeiten für gute Lüftung sorgen. Niemals elektrische Maschinen/Werkzeuge an Stellen benutzen, wo sie Brände oder Explosionen verursachen können.
3. Stromschläge vermeiden. Bei der Arbeit mit Elektromaschinen/-werkzeugen Körperkontakt mit geerdeten Gegenständen wie Wasserleitungen, Heizkörpern, Kochherden etc. vermeiden.
4. Kinder und andere Personen fernhalten. Kinder und andere Personen müssen sich in Sicherheitsabstand zu elektrischen Maschinen/Werkzeugen bzw. elektrischen Kabeln am Arbeitsplatz befinden.
5. Die Maschinen kindersicher aufbewahren. Nicht verwendete Elektromaschinen/-werkzeuge verschlossen oder außer Reichweite von Kindern aufbewahren.
6. Die Maschine nicht überbeanspruchen. Sie leistet bessere und sicherere Arbeit mit der vorgesehenen Vorschubgeschwindigkeit.
7. Das richtige Werkzeug einsetzen. Werkzeuge oder Zubehör nicht entgegen ihres eigentlichen Arbeitseinsatzes verwenden, um einen Arbeitsschritt durchzuführen, für den sie nicht vorgesehen sind.
8. Geeignete Arbeitskleidung tragen. Keine lockere Kleidung, Handschuhe, Halsketten, Ringe, Armbänder oder andere Schmuckstücke tragen, die sich in rotierenden Teilen verfangen können. Das Tragen rutschfester Schuhe wird empfohlen. Bei langem Haar ein Haarnetz oder Ähnliches tragen.
9. Immer einen Augenschutz tragen. Immer einen Augenschutz tragen, eine normale Brille reicht nicht aus. Bei staubenden Arbeiten einen Staubfilter oder eine Schutzmaske anwenden.
10. Absaugeinrichtungen benutzen. Ist die Maschine darauf ausgelegt, mit einer Absaugeinrichtung Staub und Späne zu entfernen bzw. aufzusaugen, muss diese auch eingesetzt werden. Sicherstellen, dass die Ausrüstung richtig angewendet und rechtzeitig entleert wird.
11. Das Netzkabel stets mit Sorgfalt behandeln. Die Maschine niemals am Anschlusskabel tragen. Nicht am Kabel, sondern am Stecker herausziehen. Sicherstellen, dass das Anschlusskabel nicht mit Hitze, Öl oder scharfen Kanten in Kontakt kommt.
12. Das Werkstück sorgfältig befestigen. Wenn möglich, Zwingen oder einen Schraubstock anwenden, damit das Werkzeug mit beiden Händen geführt werden kann. Das ist sicherer, als das Werkstück mit einer Hand zu halten.
13. Immer eine stabile und bequeme Arbeitsposition einnehmen. Für einen sicheren Stand und gutes Gleichgewicht sorgen.
14. Die Werkzeuge mit Sorgfalt pflegen. Sicherstellen, dass sie für optimale Leistung und ein sicheres Ergebnis sauber und ihre Klingen scharf sind. Zum Schmieren und beim Wechsel von Zubehör den Empfehlungen aus der Bedienungsanleitung folgen. Das Netzkabel regelmäßig auf Schäden kontrollieren. Bei Bedarf von einem qualifizierten Servicetechniker auswechseln lassen. Sämtliche Verlängerungskabel regelmäßig auf Schäden überprüfen. Sicherstellen, dass Griffe und Schalter der Maschine/ des Werkzeugs trocken, sauber und frei von Öl, Fett usw. sind.
15. Den Strom abschalten. Vor Servicearbeiten und Wechsel von Zubehör wie Hobelklinge, Bohrer, Klingen, Schleifband oder -blättern den Stecker herausziehen und den Notausschalter betätigen.
16. Alle Schlüssel und Servicewerkzeuge entfernen. Routinemäßig überprüfen, ob sämtliche Schlüssel und Servicewerkzeuge von der Maschine entfernt sind, bevor der Strom eingeschaltet wird.

17. Versehentliches Einschalten vermeiden. Das Werkzeug nicht mit einem Finger am Ein-/Ausschalter tragen, wenn das Kabel in der Steckdose steckt. Sicherstellen, dass der Startschalter auf OFF steht, wenn der Stecker in die Steckdose gesteckt wird.

18. Geeignete Verlängerungskabel anwenden. Im Außenbereich ausschließlich Verlängerungskabel benutzen, die für diesen Zweck zugelassen sind. Verlängerungskabel mit ausreichendem Querschnitt verwenden und immer das gesamte Kabel abrollen.

19. Mit Vernunft und Achtsamkeit an die Arbeit gehen. Die einzelnen Arbeitsschritte gut planen, damit sie sicher durchgeführt werden können. Bei Müdigkeit, unter Einfluss von Medikamenten, Alkohol etc. nicht mit der Maschine/dem Werkzeug arbeiten.
20. Sicherstellen, dass alle Teile unbeschädigt sind. Vor Start des Werkzeugs sicherstellen, dass alle Schutz- und sonstigen Teile unbeschädigt und funktionstüchtig sind, dass alle beweglichen Teile frei beweglich und richtig eingerichtet sind, dass sich keine beweglichen Teile festfahren können, dass keine Defekte oder anderen Umstände eintreten können, welche die Ausführung der Arbeit beeinträchtigen können. Beschädigte Schutzvorrichtungen oder Schäden an anderen Teilen müssen fachgerecht repariert bzw. ausgewechselt werden. Defekte Kabel und Schalter müssen immer von einem Fachmann ausgewechselt werden. Niemals ein Werkzeug verwenden, das sich nicht sicher ein- oder ausschalten lässt.
21. Das empfohlene Zubehör verwenden. Die Verwendung von nicht empfohlenem Zubehör kann zu Unfällen oder Verletzungen führen.
22. Reparaturen nur von einem Fachmann und mit Original-Ersatzteilen ausführen lassen.
23. Elektrowerkzeuge immer über eine Fehlerstrom-Schutzeinrichtung (PRCD) anschließen. Das Produkt nicht manipulieren oder zweckentfremden. Regelmäßig sicherstellen, dass sämtliche Schrauben und Muttern richtig angezogen sind.

Besondere Sicherheitshinweise für Holzspalter

• Die Maschine ist nur zur Bedienung von einer Person vorgesehen. Mehrere Personen sollen nicht gleichzeitig an der Maschine arbeiten.
  • Die Maschine nur auf einer ebenen, rutschsicheren Unterlage einsetzen.
• Vor dem Holzspalten darauf achten, dass alle Äste u. Ä. vom Holzstück entfernt wurden.
• Die Bedienungsanleitung aufbewahren und dafür sorgen, dass sie bei einem eventuellen Verleih der Maschine mit ausgehändigt wird.
• Das Spaltgut immer in Richtung der Holzfaser spalten. Das Holz niemals in Querrichtung in die Maschine legen.
  • Die Warnaufkleber der Maschine lesen und dafür sorgen, dass sie immer gut lesbar sind.
• Vor Anschluss des Holzspalters sicherstellen, dass die Steckdose die richtige Netzspannung (230 V) hat.
• Niemals versuchen, eigenhändig die Druckeinstellung zu ändern. Die werkseitige Einstellung gewährleistet eine max. Druckkraft von 6 Tonnen.
• Eine falsche Einstellung kann zu einer schlechteren Funktion führen und schwere Verletzungen oder Maschinenschäden verursachen.
• Niemals versuchen, mehrere Holzstücke gleichzeitig zu spalten.
• Niemals versuchen, mit der Hand ein geneigtes Holzstück auszugleichen, während sich der Kolben bewegt. Stattdessen das Holzstück bei ausgeschalteter Maschine so korrigieren, dass es gerade steht.
• Niemals ein Holzstück mit der Hand festhalten, während sich der Kolben bewegt.
• Wenn sich ein Holzstück verkantet und es sich nicht spalten lässt, beide Bedienhebel loslassen. Kann der Kolben die Arbeit nicht ausführen, beide Hebel loslassen und den Kolben in seine Ausgangsposition zurückkehren lassen. Andernfalls besteht die Gefahr, dass sich der Motor überhitzt.
• Bei Servicearbeiten und Arbeitspausen stets den Netzstecker aus der Steckdose ziehen und dafür sorgen, dass keine Kinder oder andere Unbefugte den Holzspalter starten können.
• Vor der Verwendung sicherstellen, dass die Schutzvorrichtungen der Maschine korrekt angebracht sind und ihre Funktion erfüllen.
• Bei Bedarf Schutzbrille, Gehörschutz und Sicherheitsschuhe tragen.
• Stets so stehen, dass alle Arbeiten mit ausgeglichenem Stand ausgeführt und die Bedienhebel mitbeiden Händen gehalten werden können.
• Hände und Finger im sicheren Abstand von Druckplatte und Spaltkeil halten. Wie immer bei der Arbeit mit Maschinen nach gesundem Menschenverstand handeln und vorsichtig vorgehen.
• Sicherstellen, dass sich weder Menschen noch Tiere in der Nähe der Maschine aufhalten, da scharfe Holzsplitter mit großer Wucht herumfliegen können.
  • Die Maschine über einen Fehlerstromschutzschalter an das Stromnetz anschließen.
• Den Holzspalter niemals bei Regen oder extrem feuchtem Wetter anwenden.
• Die Maschine niemals verwenden, wenn Stromkabel, Ein-/Ausschalter oder ein anderes Teil beschädigt ist. Defekte Teile von einem Fachmann auswechseln lassen.

Persönliche Schutzausrüstung

Warnung vor umherfliegenden Holzschnitzeln. Augenschutz tragen.

Warnung vor herabfallenden Holzstücken. Sicherheitsschuhe tragen.

Warnung vor umherfliegenden Holzschnitzeln. Schutzhandschuhe tragen.

Keine locker sitzenden Kleidungsstücke tragen, die sich in beweglichen Teilen verfangen können.

Bei langem Haar ein Haarnetz tragen.

Bei der Arbeit mit der Maschine Gehörschutz tragen.

Holzschnitzel, Späne usw. niemals von Hand entfernen. Zunächst die Maschine ausschalten und hängengebliebenes Material mit einer Bürste entfernen.

Die Maschine nicht mit Lösungsmitteln oder sonstigen gesundheitsschädlichen, feuergefährlichen oder explosiven Stoffen reinigen.

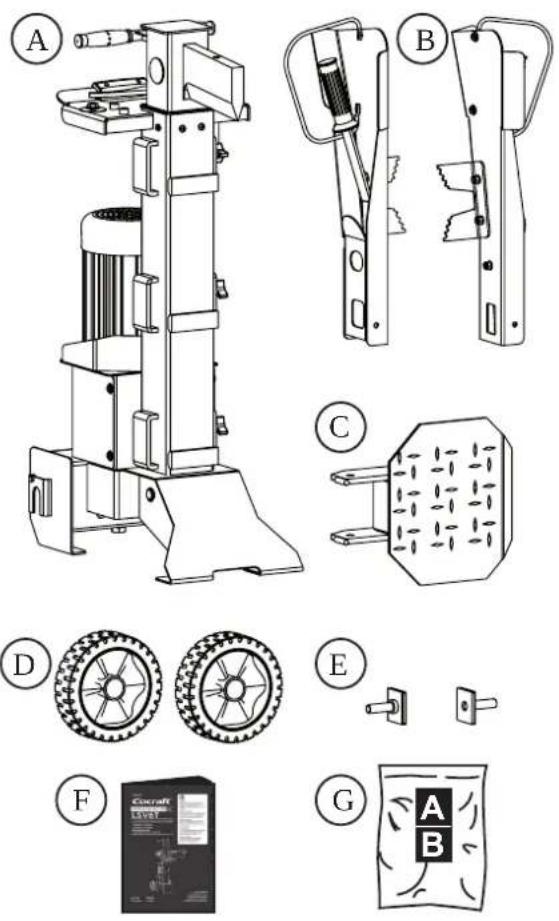

Verpackungsinhalt

Achtung: Die Maschine ist schwer, daher eine zweite Person zum Auspacken heranziehen.

A) Holzspalter
B) Bedienhebel mit Handschutz
C) Spaltisch
D) Räder
E) Radbefestigung
F) Bedienungsanleitung
G) Schrauben, Muttern usw.

Montage

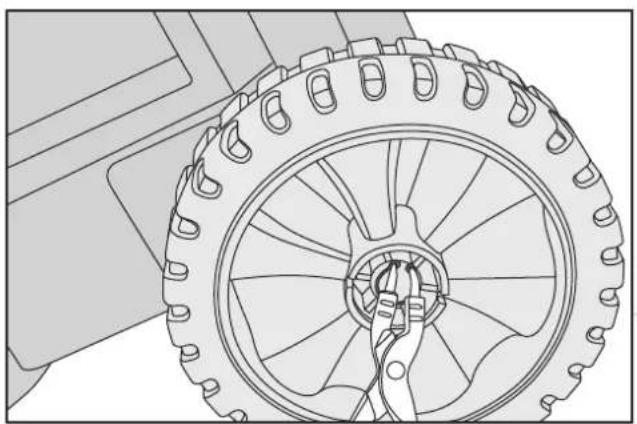

Räder

1. Die Radbefestigung in die jeweilige Halterung am Holzspalter schieben und mit den Schrauben (M6 × 8) befestigen.
2. Die Räder auf die Radachsen schieben.
3. Die Räder mit den Sicherungsscheiben befestigen.

1. Die Mittelkappen der Räder festdrücken.

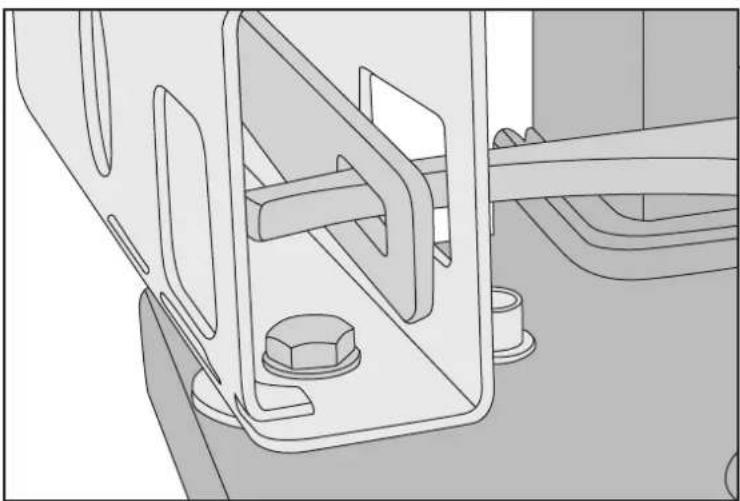

Bedienhebel

Die Bedienhebel mit Schrauben, Muttern und Unterlegscheiben (M10 × 30) anbringen. Sicherstellen, dass die Verbindung zum Druckhebel in der Kerbe im Bedienhebel liegt.

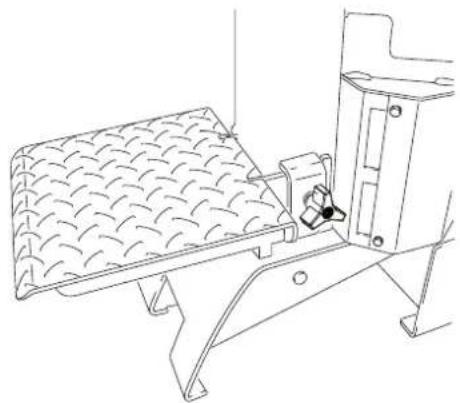

Der Spaltisch kann in 3 festen Positionen montiert werden.

Verletzungsgefahr!

Den Spaltisch so weit wie möglich in eine der drei Halterungen (8) drücken. Den Riegel ganz hinten an der Druckplatte innerhalb der Halterung einrasten lassen.

1. Spaltmesser
2. Stellhebel zum Einstellen der Spaltlänge des Spaltmessers
3. Transportgriff
4. Verbindung zum Druckhebel
5. Anschluss für Netzkabel/Stromschalter
6. Elektromotor
7. Ölnachfüllung/Ölmessstab
8. Räder
9. Befestigung für den Spaltisch
10. Befestigungsschraube für den Spaltisch
11. Ein/Aus
12. Spaltisch
13. Handschutz
14. Bedienhebel
15. Halterung für Spaltgut

Anwendung

Vor der Inbetriebnahme mit den Funktionen der Maschine vertraut machen und sicherstellen, dass sie verstanden wurden.

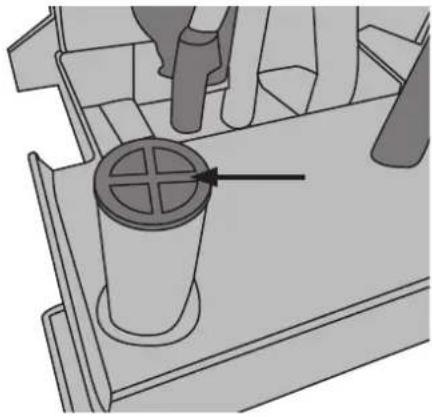

Achtung: Auf dem Öltank des Holzspalters befindet sich ein Transportdeckel, der vor dem ersten Gebrauch mit dem Deckel mit dem Ölmessstab ersetzt werden muss. Der Holzspalter darf nicht mit dem Transportdeckel benutzt werden.

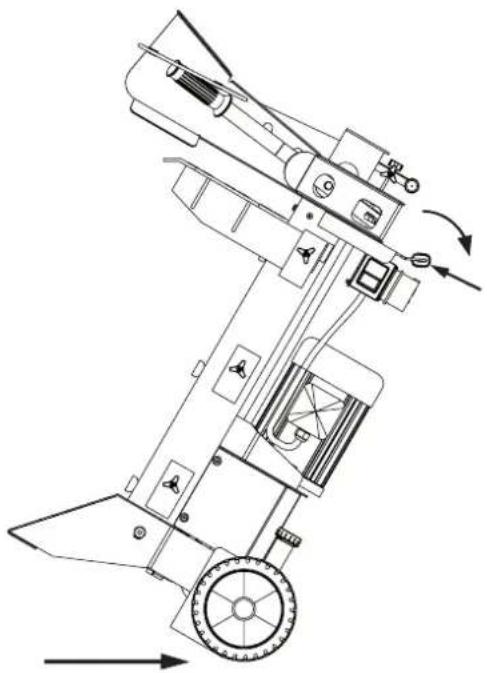

Transport und Aufstellung

Achtung: Bitte bedenken, dass der Holzspalter schwer ist. Bei Bedarf eine weitere Person heranziehen.

1. Einen der Transportgriffe der Maschine fassen, diese leicht zum Körper hin neigen und an die gewünschte Stelle ziehen.
2. Die Maschine auf eine ebene, stabile Fläche stellen, auf der sie nicht umkippen kann.

Achtung: Wird die Maschine mithilfe eines Krans bewegt, die Hebevorrichtung auf geeignete Weise befestigen. Die Hebevorrichtung NICHT an den Transportgriffen befestigen.

Vor Gebrauch Folgendes beachten

Den Arbeitsbereich planen

• Der Holzspalter wird mit Hydrauliköl geliefert. Vor Beginn der Arbeit immer den Ölstand prüfen. Den Ölnachfülldeckel hochziehen. Am Deckel ist der Ölmessstab montiert. Der Ölstand soll 1–2 cm unter der Oberkante des Öltanks liegen, am abgeschrägten Teil des Messstabs.
  • Die Holzstücke so hinlegen, dass sie auf sichere Weise erreicht werden können.
• Einen Platz mit Abstand zum Holzspalter vorbereiten, an dem das Spaltgut gestapelt werden kann.
• Das Spaltgut nicht in unmittelbarer Nähe zur Maschine liegen lassen: Verletzungsgefahr durch Stolpern.
• Das Netzkabel so anbringen, dass es während der Arbeit nicht beschädigt werden kann. Sicherstellen, dass niemand über das Kabel stolpern kann.

Verletzungsgefahr!

• Die Maschine nur in Betrieb nehmen, wenn sie korrekt montiert wurde und unbeschädigt ist.
- Fehlende oder beschädigte Teile vor der Inbetriebnahme der Maschine unbedingt ersetzen.

Warnung vor Maschinenschäden!

• Vor der Verwendung den Ölstand im Hydrauliköltank messen.
• Ist zu wenig Hydrauliköl in der Maschine, wird der Motor bei Verwendung der Maschine beschädigt.

Warnung vor Maschinenschäden!

- Beim Starten der Maschine wird das Spaltmesser in seine höchste Position angehoben.

- Vor dem Start darauf achten, dass über dem Holzspalter mindestens 1 m Freiraum ist.

Verletzungsgefahr!

• Nur Spaltgut mit ∅ 13–30 cm spalten.
• Darauf achten, dass das Spaltgut gerade auf der Druckplatte steht.
• Lässt sich ein Holzstück nicht gleich beim ersten Mal spalten, dieses um 90° drehen.
• Darauf achten, dass das Spaltgut nicht wegrutscht oder eingeklemmt wird.
• Eingeklemmtes Spaltgut nicht mit den Händen entfernen. Eingeklemmtes Holz nicht wegschlagen, sondern geeignetes Stemmwerkzeug benutzen.

Verletzungsgefahr!

Das Spaltgut nur mit den Halterungen (15) festhalten. Ein Festhalten mit den Händen kann zu schweren Verletzungen führen.

Warnung vor Maschinenschäden!

- Den Vorgang abbrechen, wenn das Spalten länger als 5 Sekunden dauert.

- Lässt sich ein Holzstück nicht spalten, den Bedienhebel nicht weiter betätigen. Die Maschine kann dann überlastet werden.

Spalten

Funktionskontrolle

Achtung: Vor Beginn der Arbeit immer Folgendes überprüfen:

1. Den Holzspalter durch Betätigen von [I] starten.
2. Beide Bedienhebel nach unten drücken und so das Spaltmesser in die niedrigste Position bringen.
3. Einen Bedienhebel loslassen, sodass das Spaltmesser an der aktuellen Position stehen bleibt.
4. Beide Bedienhebel loslassen, damit das Spaltmesser in die höchste Position zurückgeht.
   Achtung: Funktioniert der Holzspalter nicht ordnungsgemäß wie oben beschrieben, diesen nicht benutzen.
5. Bei Benutzung im Winter, die Maschine vor Beginn der Arbeit erst 15 Minuten im Leerlauf laufen lassen.
6. Ein Holzstück auf den Spaltisch legen.
7. Die Bedienhebel zusammendrücken, sodass das Holzstück von den Halterungen (15) festgespannt wird.
8. Beide Bedienhebel gleichzeitig herunterdrücken. Das Spaltmesser wird nach unten in Richtung Spalttisch bewegt und spaltet so das Holzstück.
9. Beide Bedienhebel gleichzeitig loslassen. Das Spaltmesser kehrt in seine Ruhestellung zurück.
10. Das Spaltgut entfernen und an einer Stelle mit sicherem Abstand zur Maschine aufstapeln/ablegen.
11. Das Gerät durch Drücken auf [0] ausschalten.

Verletzungsgefahr!

• Nie ein eingeklemmtes Holzstück losschlagen oder mit den Händen in dessen Nähe kommen.
• Bei Verwendung eines Werkzeugs zum Herunterschlagen von eingeklemmten Holzstücken kann die Maschine beschädigt werden.
• NIEMALS eine weitere Person um Hilfe beim Entfernen eines eingeklemmten Holzstücks bitten.

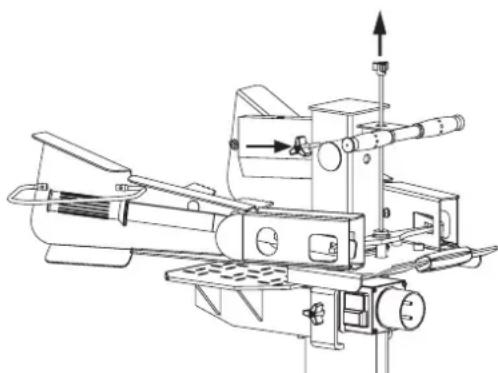

Einstellung der Spaltlänge des Spaltkeils

1. Die Maschine anschalten, die Bedienhebel herunterdrücken und den Spaltkeil in die gewünschte Position bringen.
2. Einen Bedienhebel loslassen wenn der Keil in der gewünschten Position ist und die Maschine dann ausschalten. Der Spaltkeil sollte sich 3–5 cm über dem Spaltgut befinden.
3. Feststellschraube lösen (siehe Abb.).
4. Den Stellhebel (2) so weit wie möglich nach oben ziehen und die Feststellschraube anziehen.
5. Die Maschine starten und die Spaltlänge überprüfen.

Die Stufen der Bedienhebel

• Werden beide Bedienhebel heruntergedrückt, fährt das Spaltmesser nach unten.
• Wird nur ein Bedienhebel heruntergedrückt, bewegt sich das Spaltmesser nicht.
• Werden beide Bedienhebel losgelassen, kehrt das Spaltmesser in seine Ruhestellung zurück.

Überlastungsschutz

Bei der Arbeit mit sehr grobem Spaltgut werden Hydrauliköl und -pumpe stark erhitzt. Daher ist die Maschine mit einem thermischen Überlastungsschutz ausgestattet, der den Motor automatisch ausschaltet. Wurde der Überlastungsschutz ausgelöst, abwarten, bis sich Motor und Hydraulikpumpe abgekühlt haben. Anschließend zum erneuten Starten der Maschine auf Start (11) drücken.

Maschinenschutzschalter

Der Nullspannungsschutz schaltet den Stromschalter bei einem Stromausfall aus, um ein automatisches Starten der Maschine bei Rückkehr des Stromes zu verhindern. Nach Auslösen des Nullspannungsschutzes auf [1] (11) drücken, um den Motor wieder zu starten.

Pflege und Wartung

Gefahr von Stromschlag oder Feuer!

Vor Reinigung und Wartung das Netzkabel aus der Steckdose ziehen und die Maschine abkühlen lassen.

Reinigung

• Die Maschine frei von Holzresten halten.
- Stets Staub und Schmutz vom Elektromotor und vor allem dessen Oberteil entfernen, damit der Motor ausreichend gekühlt wird.
• Die Maschine regelmäßig mit einem feuchten Tuch und Spülmittel reinigen.
- Keine Scheuer- oder Lösungsmittel verwenden. Die Chemikalien können die Kunststoffteile der Maschine beschädigen.

Hydrauliksystem

• Die Maschine besitzt ein geschlossenes Hydrauliksystem, bestehend aus Öltank, Ölpumpe und Kontrollventil. Vor der Benutzung immer den Ölstand kontrollieren.
  • Das Hydrauliköl einmal jährlich wechseln.

Ölwechsel

Achtung: Altöl auf umweltfreundliche Weise entsorgen und bei einer Sammelstelle abgeben, wo es entsprechend gehandhabt wird. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

1. Die Maschine ausschalten, das Netzkabel aus der Steckdose ziehen und das Gerät abkühlen lassen.

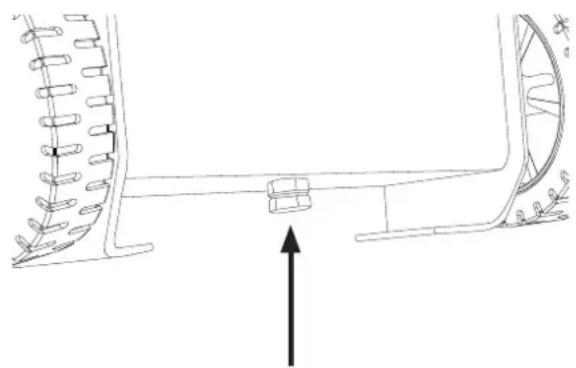

2. Den Ölablaufstutzen (siehe Abb.) an der Unterseite der Maschine lösen und das Öl ablassen.
3. Den Ölablaufstutzen wieder festschrauben.
4. Den Bereich rund um die Öleinfüllung reinigen und den Ölreinfülldeckel entfernen. 4 l Öl einfüllen (Mineral-Hydrauliköl mit Viskositätszahl 32).
5. Den Öleinfülldeckel wieder aufsetzen und den Ölstand prüfen. Der Ölstand soll 1–2 cm unter der Oberkante des Öltanks liegen, am abgeschrägten Teil des Messstabs.
6. Die Maschine starten und den Spaltkeil mehrere Male nach oben und unten steuern ohne etwas zu spalten, damit das Öl im System zirkulieren kann.

Das Spaltmesser bei Bedarf mit einer Flachfeile schärfen.

Fehlersuche

Die Maschine startet nicht. • Kommt Strom aus der Steckdose?Sicherstellen, dass evtl. Verlängerungskabel unbeschädigt und korrekt angeschlossen sind.Zu langes oder falschen Verlängerungskabel.
Die Maschine funktioniert nicht ordnungsgemäß oder schaltet ab.	Den Ölstand kontrollieren.Zu langes oder falschen Verlängerungskabel.
Der Holzspalter funktioniert nicht, obwohl der Motor läuft.	Den Ölstand kontrollieren.Sicherstellen, dass alle Teile unbeschädigt sind und sämtliche Schrauben und Muttern angezogen sind.
Der Holzspalter spaltet das Holz nicht. •	Den Ölstand kontrollieren.Das Spaltgut ist zu groß, zu hart oder falsch aufgelegt.Das Spaltmesser ist stumpf.Zu langes oder falschen Verlängerungskabel.
Ungewohnte Vibrationen/Geräusche. •	Den Ölstand kontrollieren.Sicherstellen, dass alle Teile unbeschädigt sind und sämtliche Schrauben und Muttern angezogen sind.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Betriebsspannung 230 V AC, 50 Hz

Leistung 2700 W, S6 40%

Max. Spaltkraft 6 t

Hydraulikdruck 24 MPa

Schutzart IP54

Ölvolumen 41

Spaltgeschwindigkeit 3,6 cm/s

Rücklaufgeschwindigkeit 19 cm/s

Empfohlene Spaltgutdicke ∅ 13–30 cm

Spaltlängen 56/81/107 cm

Schallleistungspegel (LwA) 78,8 dB(A) unbelastet, 89,8 dB(A) belastet

Betriebstemperatur 5–40 °C

Lagertemperatur -25 bis 55 °C

Gewicht 97 kg

Größe 735 × 545 × 149 cm

Empfohlenes Öl: Mineral-Hydrauliköl mit Viskositätszahl 32. Bei gut sortierten Tankstellen erhältlich.

Kundenservice Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
