KÄYTTÖOHJE LSV6T Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Halkomakone pystymalli LS 6T

Tuotenro 40-9065 Malli 65585

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Halkomakoneen turvallisuussymbolit

Varmista, että olet lukenut ja ymmärtänyt kaikki varoitukset ja turvallisuusohjeet.

Sijoita halkomakone kuivalle, vakaalle ja tasaiselle alustalle. Varmista, että sinulla on riittävästi tilaa turvallista työskentelyä varten. Varmista, että työskentelyalueella ei ole irrallisia esineitä, jotka voivat aiheuttaa kompastumisen tai liukastumisen.

Varmista, että halkomakone ei ole vahingoittunut ja että kaikki suojavarusteet ovat paikoillaan, oikein asennettuina ja toimintakunnossa. Älä käytä halkomakonetta, jos jokin suojavaruste on vioittunut tai puuttuu. Tarkista öljytaso ennen halkomakoneen käynnistämistä.

Käytä liukuestekenkiä ja suojakäsineitä. Pidä pitkät hiukset ja löysät korut kaukana halkomakoneesta.

Käytä suojalaseja.

Älä tupakoi työskennellessäsi halkomakoneella tai lisätessäsi öljyä. Älä käytä halkomakonetta tiloissa, joissa on avotulta tai kipinöintiä.

Työskentele aina yksin halkomakoneella. Pidä sivulliset, lapset ja eläimet riittävän kaukana työpisteestä. Älä pyydä juuttuneen puukappaleen irrottamiseen apua, vaan irrota puukappale itse. Alle 16-vuotiaat eivät saa käyttää halkomakonetta ilman aikuisen valvontaa. Alle 18-vuotiaiden henkilöiden tulee kyetä käyttämään halkomakonetta hallitusti ja ymmärtää käytön riskit ja vaarat. Alle 18-vuotiaat saavat käyttää halkomakonetta vain aikuisen valvonnassa.

Älä kurota liian kauas. Varmista, että seisot tukevasti ja tasapainossa työn jokaisessa vaiheessa. Älä pinoa puukappaleita niin, että joudut kurottamaan ottaessasi niitä. Käytä ainoastaan käsiä halkomakoneen hallintaan. Älä käytä muita ruumiinosia tai välineitä, jotka lisäävät käsien juuttumisriskiä halkaisukiilan ja puukappaleen väliin. Varo halkaisuterän liikettä. Älä pinoa puukappaleita päällekkäin käyttäessäsi halkomakonetta. Älä laita halkomakoneen päälle puukappaleita halkaisukiilan liikkuessa. Pidä kädet loitolla kaikista liikkuvista osista.

Pidä kädet loitolla halkaisukiilasta sen palautuessa alkuperäiseen asentoon. Halkomakone pysähtyy kokonaan vasta, kun halkaisukiila on palautunut täysin taakse. Pidä kädet loitolla puukappaleisiin halkoessa syntyvistä halkeamista. Halkeamat saattavat sulkeutua yllättäen ja aiheuttaa vahinkoa. Älä yritä irrottaa juuttunutta puukappaletta käsin. Käytä tarkoitukseen sopivaa työkalua.

Irrota pistoke pistorasiasta ennen halkomakoneen puhdistamista ja huoltoa.

Yleisiä turvallisuusohjeita

1. Pidä työtila puhtaana. Tavaraa täynnä olevat työtasot lisäävät onnettomuuden vaaraa.
2. Älä käytä konetta vaarallisessa ympäristössä. Sähkökäyttöisiä työkaluja ei saa käyttää kosteilla tai märillä pinnoilla eikä sateella. Huolehdi, että työskentelyalueen valaistus on riittävä. Huolehdi myös pölynpoistosta. Älä käytä sähkökäyttöisiä työkaluja tiloissa, joissa on tulipalon tai räjähdyksen vaara.
3. Vältä sähköiskuja. Vältä kontaktia maadoitettuihin esineisiin, kuten vesijohtoihin, lämpöpattereihin, lieteen ym. työskennellessäsi sähkötyökalulla.
4. Pidä lapset ja muut ihmiset etäällä, kun käytät sähkötyökalua. Heidän tulee olla riittävän kaukana sähkökäyttöisestä työkalusta ja sähköjohdoista.
5. Säilytä sähkötyökalua lasten ulottumattomissa. Säilytä sähkötyökalua lukitussa tilassa tai lasten ulottumattomissa silloin, kun sitä ei käytetä.
6. Älä pakota konetta. Sen käyttö on tehokkaampaa ja turvallisempaa sille tarkoitetulla syöttönopeudella.
7. Käytä oikeita työkaluja. Älä pakota konetta tai lisälaitetta työtehtävään, johon laite ei sovellu.
8. Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita, käsineitä, kaulaketjuja, sormuksia, rannerenkaita tai muita koruja, jotka voivat tarttua liikkuviin osiin. Liukuestekengät lisäävät turvallisuutta. Pitkät hiukset tulee suojata hiusverkolla tai vastaavalla.
9. Käytä aina suojalaseja. Tavalliset silmälasit eivät anna riittävää suojaa. Käytä myös hengityssuojainta ja suojanaamaria pölyävissä töissä.
10. Käytä pölynpoistoa. Jos laitteessa on pölynpoisto, käytä sitä poistamaan pöly ja lastut. Varmista, että pölynpoistolaitetta käytetään oikein ja että se tyhjennetään riittävän usein.
11. Käsittele virtajohtoa varoen. Älä kanna sähkötyökalua johdosta. Kun irrotat pistokkeen, vedä pistokkeesta, älä johdosta. Älä altista johtoa kuumuudelle, öljylle tai teräville kulmille.
12. Kiinnitä työkappale kunnolla. Käytä esim. ruuvipuristinta sen ollessa mahdollista. Näin kätesi jäävät vapaiksi, ja voit työskennellä molemmin käsin. Tämä on turvallisempaa kuin työkappaleesta kiinni pitäminen vain toisella kädellä.
    13.Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa.
13. Pidä työvälineet kunnossa. Huolehdi työvälineiden puhtaudesta ja terien terävyydestä. Näin työskentely on turvallisempaa ja tehokkaampaa sekä lopputulos parempi. Noudata käyttöohjetta, kun voitelet tai vaihdat tarvikkeita. Tarkista virtajohto säännöllisesti. Anna ammattilaisen vaihtaa vioittunut virtajohto. Tarkista johdot säännöllisesti ja varmista, että ne ovat kunnossa. Varmista, että sähkötyökalun kahvat, säätimet ym. ovat kuivia ja puhtaita, ja että niissä ei ole öljyä ym.
14. Katkaise koneesta virta. Irrota pistoke ja paina hätäkatkaisinta ennen huoltoa ja laitteiden vaihtoa, esim. höylän terät, poranterät, hiomanauhat ja terät.
15. Poista kaikki avaimet ja työkalut. Ota tavaksesi varmistaa, että ne on poistettu koneesta ennen virran kytkemistä.
16. Vältä koneen tahatonta käynnistämistä. Älä kanna sähkötyökalua sormi virtakytkimellä/liipaisimella. Kun pistoke liitetään pistorasiaan, tulee virtakytkimen olla OFF-asennossa.
17. Käytä oikeanlaisia jatkojohtoja. Käytä ulkona ainoastaan ulkokäyttöön tarkoitettuja jatkojohtoja. Jatkojohdon johtimen pinta-alan tulee olla riittävä. Kierrä koko johto auki.
18. Käytä tervettä järkeä ja ole varovainen. Suunnittele työvaiheet etukäteen, jotta työ sujuisi turvallisesti. Älä käytä sähkötyökalua väsyneenä, lääkkeiden tai alkoholin vaikutuksen alaisena jne.
19. Varmista, että kaikki osat ovat kunnossa. Varmista ennen työskentelyn aloittamista, että kaikki suojat ja muut osat ovat kunnossa ja toimivat moitteettomasti. Huolehdi siitä, että liikkuvat osat liikkuvat vapaasti ja että ne on suunnattu oikein, eivätkä jää kiinni. Tarkista myös, ettei sähkötyökalussa ole muita vikoja tai työskentelyyn vaikuttavia tekijöitä. Ainoastaan ammattilainen saa vaihtaa tai korjata vioittuneet suojat ja muut osat. Johdot ja virtakytkimet tulee vaihdattaa ammattilaisella. Älä käytä sähkötyökalua, jos sitä ei voi käynnistää ja sammuttaa turvallisesti.
20. Käytä suositeltuja lisälaitteita. Muiden kuin suositeltujen lisälaitteiden käyttö saattaa johtaa onnettomuuksiin tai henkilövahinkoihin.
21. Sähkötyökalun korjaaminen tulee jättää ammattilaiselle, ja korjaamisessa tulee käyttää alkuperäsosia.
22. Sähkötyökalu tulee turvallisuussyistä liittää sähköverkkoon vikavirtasuojakytkimen kautta.
    Tuotteeseen ei saa tehdä muutoksia, eikä sitä saa käyttää muihin kuin sille tarkoitettuihin työtehtäviin. Varmista säännöllisesti, että ruuvit ja mutterit ovat kireällä.

Halkomakoneen turvallisuusohjeita

• Halkomakonetta saa käyttää vain yksi käyttäjä kerrallaan. Useat henkilöt eivät saa työskennellä halkomakoneella samanaikaisesti.
• Halkomakonetta saa käyttää ainoastaan tasaisella alustalla, joka ei ole liukas.
• Varmista ennen halkomista, että puukappaleessa ei ole oksia tai muita esineitä.
• Säilytä ohjeet ja varmista, että ne ovat laitteen mukana esim. silloin, kun lainaat sitä muille.
• Puukappaleet tulee halkaista puun syiden mukaisesti. Älä yritä halkaista puukappaletta puun syiden vastaisesti.
• Lue laitteen varoituskilvet ja pidä huolta siitä, että ne ovat aina luettavissa.
• Varmista, että pistorasian jännite on oikea (230 V), ennen kuin liität halkomakoneen verkkovirtaan.
• Älä muuta paineasetuksia. Tehdasasetuksen enimmäispaine on 6 tonnia.
• Virheelliset asetukset voivat johtaa vakaviin henkilö- ja konevahinkoihin tai koneen vajavaiseen toimintaan.
• Älä yritä halkoa useita puukappaleita samanaikaisesti.
• Älä yritä suoristaa vinoa puukappaletta käsin halkomakoneen ollessa liikkeessä. Sammuta halkomakone ja suorista puukappale.
• Älä pidä kiinni puukappaleesta.
• Jos puukappale juuttuu eikä sitä voi halkoa, päästä molemmat kahvat ja anna männän palautua alkuperäiseen asentoon. Halkomakoneen pakottaminen saattaa johtaa ylikuumenemiseen.
• Irrota virtajohdon pistoke pistorasiasta aina ennen huoltoa sekä kun lopetat työskentelyn. Varmista, että lapset ja sivulliset eivät voi käynnistää halkomakonetta.
• Tarkista ennen käyttöä, että halkomakoneen suojalaitteet toimivat ja että ne on asennettu oikein.
• Käytä suojalaseja, kuulosuojaimia ja tarvittaessa teräsvahvisteisia kenkiä.
• Varmista aina, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Tartu kahvoihin molemmin käsin.
• Pidä kädet ja sormet kaukana vastinlevystä ja halkaisuterästä. Ole varovainen käsitellessäsi laitetta ja käytä tervettä järkeä.
• Varmista, että koneen lähettyvillä ei ole ihmisiä tai eläimiä. Työskentelyn aikana koneesta saattaa sinkoutua teräviä puunpalasia.
• Liitä halkomakone pistorasiaan vikavirtasuojakytkimen kautta.
• Halkomakonetta ei saa käyttää sateessa tai erittäin kostealla ilmalla.
• Älä koskaan käytä laitetta jos virtajohto, virtakytkin tai jokin muu osa on vaurioitunut. Vika on korjautettava asiantuntijalla.

Suojavarusteet

Lentävien puukappaleiden vaara! Käytä suojalaseja.

Putoavien puukappaiden vaara. Käytä turvakenkiä!

Lentävien puukappaleiden vaara! Käytä suojakäsineitä.

Älä käytä löysiä vaatteita, jotka saattavat juuttua liikkuviin osiin.

Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

Käytä aina kuulosuojaimia, kun työskentelet koneella.

Älä poista puukappaleita, purua tms. käsin. Sammuta kone ja poista juuttuneet osat harjalla.

Älä puhdista laitetta liuotusaineilla tai muille terveydelle haitallisilla, herkästi syttyvillä tai räjähdysherkillä aineilla.

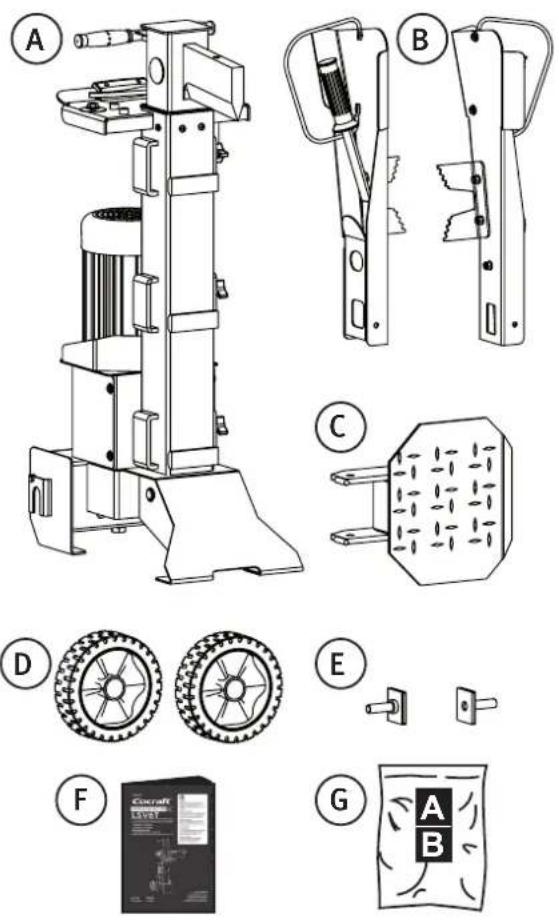

Pakkauksen sisältö

Huom! Halkomakone on painava. Halkomakoneen käyttöönottoon tarvitaan kaksi henkilöä.

A) Halkomakone
B) Ohjausvivut ja käsisuojat
C) Halkaisupöytä
D) Pyörät
E) Pyörien kiinnikkeet
F) Käyttöohje
G) Ruuvit, mutterit ym.

Asennus

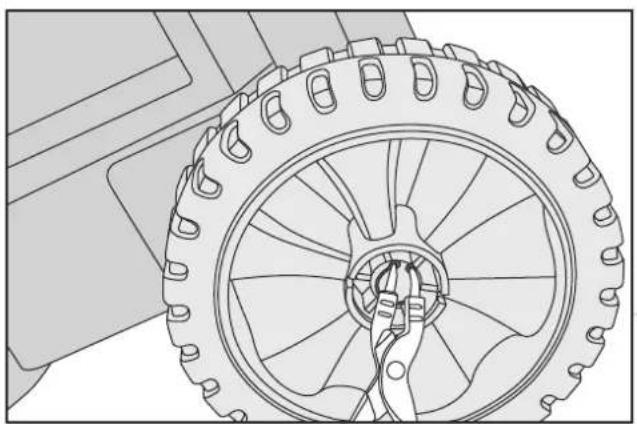

Pyörät

1. Työnnä pyörien kiinnikkeet halkomakoneen kiinnikekohtiin ja kiinnitä lukitusruuveilla (M6 × 8).
2. Laita pyörät renkaan akseleihin.
3. Lukitse pyörät aluslaatoilla.

1. Paina pyörien keskikuvut paikoilleen.

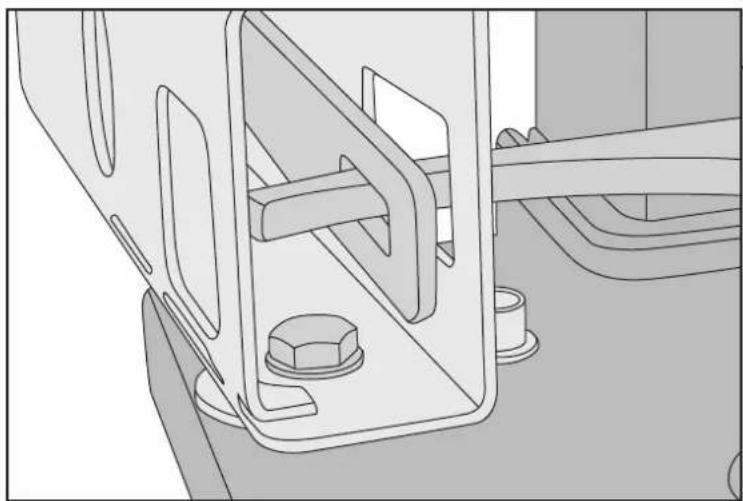

Ohjausvivut

Kiinnitä ohjausvivut ruuveilla, muttereilla ja aluslaatoilla (M10 × 30). Varmista, että painotangon lenkki osuu ohjausvipujen väliseen uraan.

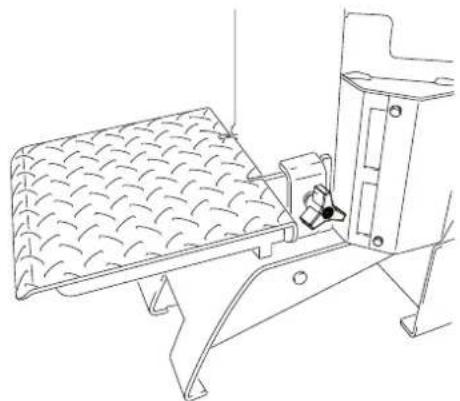

Halkaisupöytä voidaan asentaa kolmeen eri asentoon.

Vaara! Henkilövahinkovaara!

Työnnä halkaisupöytä johonkin kolmesta kiinnikkeestä niin pitkälle kuin mahdollista. Painolevyn päässä olevan lukitsimen tulee lukittua kiinnikkeen sisäpuolelle.

1. Halkaisukiila
2. Halkaisukiilan iskupituuden säätötanko
3. Kuljetuskahva
4. Painotangon lenkki
5. Virtajohdon/virtakytkimen liitäntä
6. Sähkömoottori
7. Öljyntäyttö/öljytikku
8. Pyörät
9. Halkaisupöydän kiinnike
10. Halkaisupöydän lukitusruuvi
11. Virtakytkin
12. Halkaisupöytä
13. Käsisuoja
14. Ohjausvipu
15. Puukappaleen pidike

Käyttö

Tutustu halkomakoneen säätimiin ennen työskentelyn aloittamista ja varmista että olet ymmärtänyt, kuinka ne toimivat.

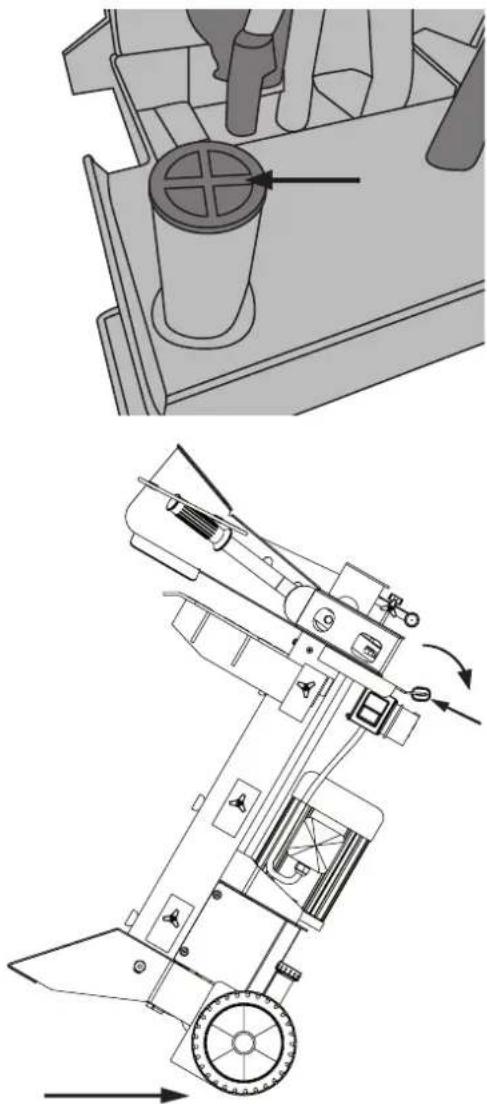

Huom.! Halkomakoneen öljysäiliössä on kuljetuskansi. Irrota kansi ennen halkomakoneen käyttöä ja vaihda sen tilalle kansi, jossa on öljytikku. Halkomakonetta ei saa käyttää, kun kuljetuskansi on paikallaan.

Siirtäminen ja sijoittaminen

Huom! Halkomakone on painava. Pyydä apua halkomakoneen siirtämisessä.

1. Ota kiinni yhdestä halkomakoneen kuljetuskahvasta, kallista halkomakonetta itseäsi kohti ja vedä se haluttuun paikkaan.
2. Sijoita halkomakone tasaiselle ja vakaalle pinnalle, jossa ei ole kaatumisriskiä.

Huom! Jos halkomakonetta nostetaan nosturilla, nosturin liinat tulee kiinnittää halkomakoneen ympärille sopivalla tavalla. Nostoliinoja ei saa kiinnittää kuljetuskahvoihin.

Ota huomioon ennen työskentelyn aloittamista

Työskentely-ympäristö

• Halkomakoneessa on toimitusvaiheessa hydraulikkaöljy valmiina. Tarkista kuitenkin öljytaso ennen jokaista käyttökertaa. Avaa öljyntäyttökansi. Öljytikku on kiinni kannessa. Öljytason tulee olla 1–2 cm öljysäiliön yläreunan alapuolella, öljytikkuun merkityn kohdan rajoissa.
• Sijoita halkomakone sellaiseen paikkaan, että voit turvallisesti hakea halkaistavat puukappaleet.
• Valmistele paikka, johon voit pinota/asettaa halkaistut puukappaleet riittävän kauas halkomakoneesta.
• Älä jätä halottuja puita halkomakoneen välittömään läheisyyteen, ne saattavat aiheuttaa kompastumisvaaran.
• Sijoita virtajohto sellaiseen paikkaan, että johto ei vioitu työskentelyn aikana. Varmista myös, että et kompastu johtoon.

Vaara! Henkilövahinkovaara!

• Halkomakoneen saa ottaa käyttöön vain, jos se on vahingoittumaton ja oikein asennettu.
• Jos jokin osa puuttuu tai on vahingoittunut, se tulee vaihtaa ennen halkomakoneen käyttöönottoa.

Varoitus! Halkomakoneen vahingoittumisvaara!

• Tarkista öljysäiliön hydrauliikkaöljyn taso ennen käyttöä.
• Halkomakoneen käyttö liian vähäisellä hydraulikkaöljymäärällä vahingoittaa halkomakonetta.

Varoitus! Halkomakoneen vahingoittumisvaara!

• Halkaisukiila liikkuu yläasentoon, kun halkomakone käynnistetään.
• Tarkista ennen käynnistämistä, että halkomakoneen päällä on vähintään metri vapaata.

Vaara! Henkilövahinkovaara!

• Halkaise ainoastaan puukappaleita, joiden halkaisija on 13–30 cm.
• Varmista, että puukappaleet ovat tasaisesti painolevyn päällä.
• Puukappaletta voi kääntää 90°, jos se ei halkea ensimmäisellä yrittämällä.
• Varmista, että puukappale ei pääse liukumaan tai puristumaan.
• Jos puukappale puristuu kiinni, älä irrota sitä käsin. Älä yritä lyödä juuttunutta puukappaletta irti, käytä tarkoitukseen sopivaa työkalua.

Vaara! Henkilövahinkovaara!

Puukappaleesta saa pitää kiinni ainoastaan puukappaleen pidikkeillä (15). Käsin kiinni pitäminen saattaa johtaa vakaviin henkilövahinkoihin.

Varoitus! Halkomakoneen vahingoittumisvaara!

• Keskeytä halkominen, jos se kestää yli 5 sekuntia.
• Päästä irti ohjausvivuista, jos puukappale ei halkea. Halkomakoneen pakottaminen saattaa ylikuormittaa konetta.

Halkaisminen

Toimintojen tarkastaminen

Huom! Tarkasta seuraavat asiat ennen työskentelyn aloittamista:

1. Käynnistä halkomakone virtakytkimestä [I].
2. Pidä molempia ohjausvipuja painettuina, jolloin halkaisukiila liikkuu ala-asentoon.
3. Päästä toinen ohjausvipu, halkaisukiila pysähtyy asentoon, jossa se oli, kun ohjausvipu päästettiin.
4. Päästä molemmat ohjausvivut, niin halkaisukiila palaa alkuperäiseen asentoon.
   Huom! Jos halkomakone ei toimi yllä kuvatulla tavalla, sen käyttö tulee lopettaa välittömästi.
5. Jos halkomakonetta käytetään talvella, anna moottorin käydä 15 minuutin ajan kuormittamattomana, jotta öljy ehtii lämmetä.
6. Sijoita puukappale halkaisupöydälle.
7. Paina ohjausvipuja niin, että puukappale pysyy kiinni puukappaleen pidikkeissä (15).
8. Paina molempia ohjausvipuja samanaikaisesti. Halkaisukiila painuu alaspäin kohti halkaisupöytää ja halkaisee puukappaleen.
9. Päästä molemmat ohjausvivut samanaikaisesti. Halkaisukiila palautuu lepoasentoon.
10. Poista halkaistut puukappaleet ja aseta ne turvallisen etäisyyden päähän halkomakoneesta.
11. Sammuta halkomakone virtakytkimestä [0].

Vaara! Henkilövahinkovaara!

• Älä yritä lyödä irti juuttunutta puukappaletta, äläkä pidä käsiä puukappaleen läheisyydessä.
• Puukappaleen irrottaminen lyömällä saattaa vahingoittaa halkomakonetta.
• Älä pyydä apua toiselta henkilöltä juuttuneen puukappaleen irrottamisessa.

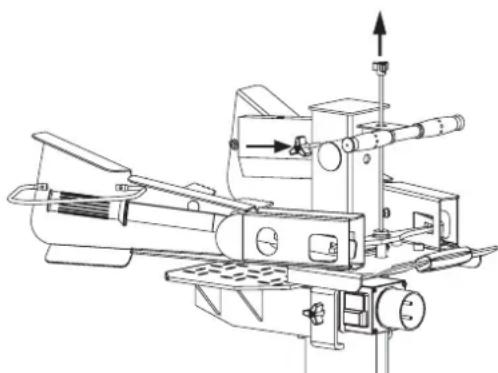

Halkaisukiilan iskupituuden säätäminen

1. Käynnistä halkomakone, paina ohjausvivut alas ja siirrä halkaisukiila haluamaasi kohtaan.
2. Päästä toinen ohjausvipu, kun halkaisukiila on sopivassa kohdassa ja sammuta halkomakone. Halkaisukiilan tulee olla 3–5 cm halkaistavan puukappaleen yläpuolella.
3. Avaa lukitusruuvi.
4. Vedä säätötankoa (2) ylöspäin mahdollisimman pitkälle ja kiristä lukitusruuvi.
5. Käynnistä halkomakone ja tarkasta iskupituus.

Ohjausvipujen asennot

• Kun molemmat ohjauskahvat painetaan alas, halkaisukiila painuu alaspäin.
• Jos vain yksi ohjauskahva painetaan alas, halkaisukiila pysähtyy.
• Kun molemmat ohjauskahvat päästetään, halkaisukiila palaa lepotilaan.

Ylikuormitussuoja

Hydrauliikkaöljy ja hydraulipumppu kuumenevat hyvin paljon, kun halkomakoneella halotaan erittäin suuria puukappaleita. Halkomakoneessa on tämän vuoksi ylikuumenemissuoja, joka sammuttaa moottorin automaattisesti. Jos ylikuumenemissuoja kuumenee, odota kunnes moottori ja hydrauliikkapumppu ovat jäähtyneet ja käynnistä halkomakone uudelleen painamalla virtakytkimellä [ I ] (11).

Nollajännitesuoja

Nollajännitesuoja sammuttaa virtakytkimen sähkökatkon sattuessa, jotta halkomakone ei käynnisty automaattisesti sähköjen palatessa. Käynnistä moottori nollajännitesuojan laukeamisen jälkeen painamalla virtakytkimellä [I] (11).

Puhdistaminen ja huolto

Vaara! Sähköisku- ja tulipalovaara!

Irrota pistoke pistorasiasta ja anna halkomakoneen jäähtyä ennen koneen huoltoa.

Puhdistaminen

• Poista puunpalaset halkomakoneesta.
• Varmista moottorin riittävä jäähdytys poistamalla roskat ja pöly sähkömoottorista ja erityisesti sen yläosasta.
• Puhdista laite säännöllisesti ulkopuolelta kostutetulla liinalla, ja käytä tarvittaessa tiskiainetta.
• Älä käytä voimakkaita puhdistusaineita tai liuotusaineita. Kemikaalit saattavat vahingoittaa halkomakoneen muoviosia.

Hydraulikkajärjestelmä

• Halkomakoneessa on suljettu hydraulikkajärjestelmä, johon kuuluu öljysäiliö, öljypumppu ja tarkastusventtiili. Ota tavaksi tarkistaa öljyn taso aina ennen halkomakoneen käynnistämistä.
• Hydrauliikkaöljy tulee vaihtaa kerran vuodessa.

Öljynvaihto

Huom! Käytetty öljy tulee käsitellä ympäristöystävällisesti ja toimittaa ongelmajätteiden keräyspisteeseen.

Jos olet epävarma, ota yhteys kuntasi jäteneuvojaan.

1. Sammuta halkomakone, irrota pistoke pistorasiasta ja anna halkomakoneen jäähtyä.

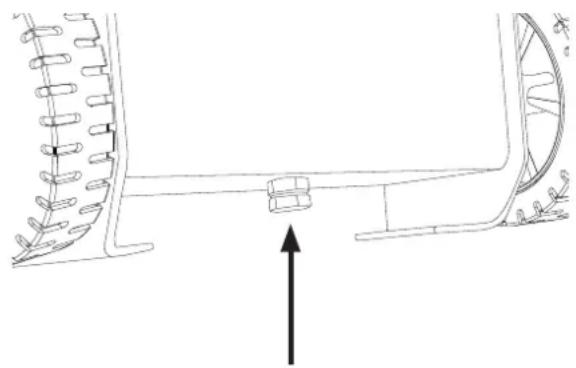

2. Avaa halkomakoneen alla oleva öljytulppa ja valuta öljy pois (katso kuvaa).
3. Laita öljytulppa paikalleen.
4. Puhdista öljyntäyttöaukon ympäristö ja irrota öljyntäyttökansi. Lisää 4 litraa öljyä (hydraulikkaöljyä, jonka viskositeettiluku on 32).
5. Sulje öljyntäyttökansi ja tarkista öljyn taso. Öljytason tulee olla 1–2 cm öljysäiliön yläreunan alapuolella, öljytikkuun merkityn kohdan rajoissa.
6. Käynnistä halkomakone ja liikuta halkaisukiilaa muutamia kertoja ylös ja alas halkomatta puita, jotta öljy lähtee kiertämään järjestelmässä.

Teroita halkaisukiila tarvittaessa litteällä viilalla.

Vianhakutaulukko

Halkomakone ei käynnisty. • Varmista, että	pistorasiassa on virtaa.Tarkista, että jatkojohto on ehjä ja oikein liitetty.Jatkojohto on liian pitkä tai väärin mitoitettu.
Halkomakone ei käynnisty normaalisti tai se sammu.	Tarkista öljyn taso.Jatkojohto on liian pitkä tai väärin mitoitettu.
Halkaisukiila ei toimi, vaikka moottori käy. •	Tarkista öljyn taso.Tarkista, että ruuvit ja mutterit ovat kireällä ja että mikään osa ei ole vioittunut.
Halkaisukiila ei halkaise puukappaletta. • T	Tarkista öljyn taso.Puukappale on liian iso, sitkeä tai väärin päin.Halkaisukiila on tylsä.Jatkojohto on liian pitkä tai väärin mitoitettu.
Halkomakone tärisee epätavallisesti tai siitä kuuluu epätavallisia ääniä.	Tarkista öljyn taso.Tarkista, että ruuvit ja mutterit ovat kireällä ja että mikään osa ei ole vioittunut.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Verkkoliitäntä 230 V AC, 50 Hz

Teho 2700 W, S6 40%

Puristusvoima 6 t

Hydraulipaine 24 MPa

Suojausluokka IP54

Öljytilavuus 4 l

Halkaisunopeus 3,6 cm/s

Palautumisnopeus 19 cm/s

Suositeltu puukappaleen paksuus 13–30 cm

Halkaisupituus 56/81/107 cm

Melutaso (LwA) 78,8 dB(A) kuormittamaton, 89,8 dB(A) kuormitettu

Käyttölämpötila 5...40 °C

Säilytyslämpötila -25...55 °C

Paino 97 kg

Mitat 735 × 545 × 149 cm

Suositeltava öljy: Mineraalityyppinen hydrauliöljy, jonka viskositeettiluku on 32.

Saatavana esim. hyvin varustelluilta huoltoasemilta.

Försäkran om överensstämmelse Samsvarerklæring Vakuutus yhdenmukaisuudesta Konformitätserklärung

CLAS OHLSON AB SE-793 85 INSJÖN, SWEDEN

Declares that this product complies with the requirements of the following directives and standards Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

LOG SPLITTER

Cocraft 40-9065 65585

Machinery Directive2006/42/EC	EMC Directive2004/108/EC	Low Voltage Directive2006/95/EC
EN 609-1+A2:2009 EN	55014-1:2006+A1+A2EN 55014-2:1997+A1+A2EN 61000-3-2:2006+A1+A2EN 61000-3-11:2000

Henrik Alfredsson Manager Technique & Quality

Insjön, Sweden, 2016-02-08

Sverige

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI

Great Britain

Customer Service contact number: 020 8247 9300

e-mail: [e-mail]

Internet

www.clasohlson.co.uk

Postal
