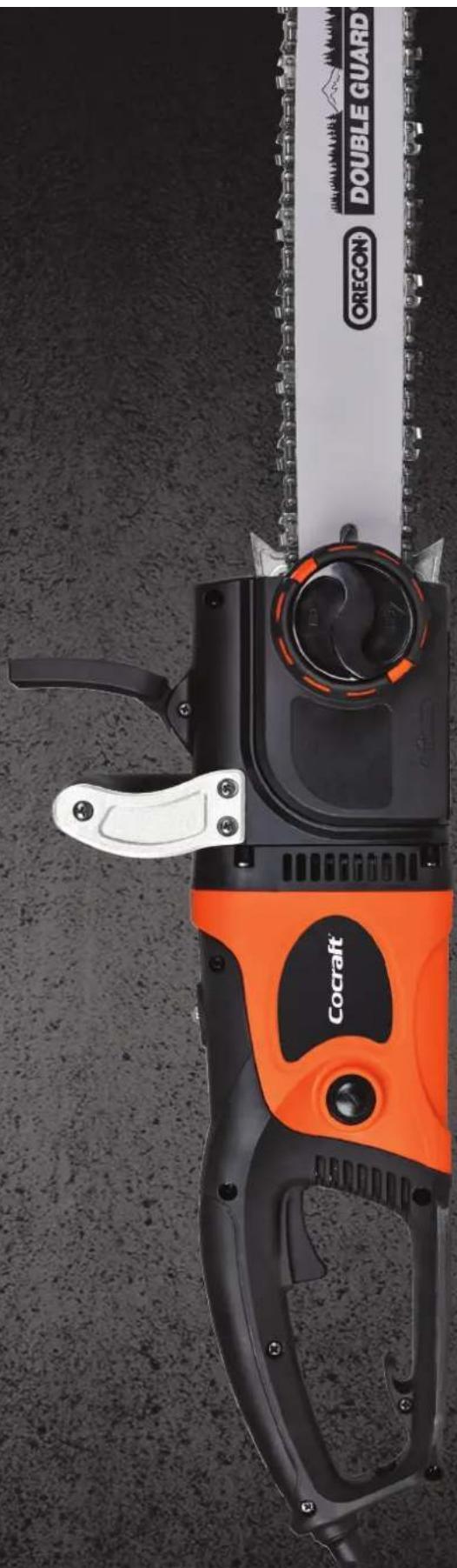

Produkttyp	Elektrische Kettensäge
Leistung	2400 W
Nennspannung	230 V, 50 Hz
Kettengeschwindigkeit	14 m/s
Maximale Schnittlänge	350 mm (14 Zoll)
Gewicht (ohne Schiene und Kette)	4,7 kg
Öltankkapazität	110 ml
Schienenlänge	14 Zoll (35 cm)
Sägekette	3/8", 52 Glieder, 0,050" Teilung
Schalldruckpegel (LpA)	93 dB(A), K=3 dB(A)
Schallleistungspegel (LwA)	106 dB(A), K=3 dB(A)
Vibrationspegel	7,5 m/s², K=1,5 m/s²
Sicherheitsmerkmale	Kettenbremse, Rückschlagschutz, Überlastungsanzeige, Einschaltsperre
Kettenschmierung	Automatisch, Ölstand regelmäßig prüfen
Kettenspannungseinstellung	Werkzeugloser Drehknopf am Kettenraddeckel
Sanftanlauf	Ja, erreicht nach ca. 3 Sekunden volle Drehzahl
Verlängerungskabelanforderung	Für Außenbereich geeignet, min 1,5 mm², max 75 m
Empfohlene Schutzausrüstung	Schutzbrille/Visier, Gehörschutz, Handschuhe, Kettensägenhose, rutschfestes Schuhwerk
Bestimmungsgemäße Verwendung	Nur zum Schneiden von Holz; nicht für Kunststoff, Mauerwerk oder Baustoffe
Lagerung	Trocken, gut belüftet, außerhalb der Reichweite von Kindern
Entsorgung	Entsorgung gemäß EU-Richtlinien; nicht mit Hausmüll vermischen

Häufig gestellte Fragen - HCI 2400-T Cocraft

Wie stelle ich die Kettenspannung an der Cocraft HCI 2400-T ein?

Zuerst die Kettensäge vom Stromnetz trennen. Dann den schwarzen Feststellknopf leicht lösen. Den äußeren Spannknopf drehen, um die Spannung so einzustellen, dass die Kette in der Mitte der Führungsschiene etwa 5 mm angehoben werden kann. Zum Schluss den Feststellknopf festziehen.

Welches Öl sollte ich für die Kettenschmierung verwenden?

Nur spezielles Kettenöl verwenden. Niemals Altöl verwenden. Umweltfreundliches Kettenöl wird empfohlen. Den Öltank stets über der Markierung 'MIN' gefüllt halten.

Warum startet die Kettensäge nicht?

Mögliche Ursachen: keine Stromversorgung (Stecker, Steckdose und Verlängerkabel prüfen), die Kettenbremse ist eingerastet (Rückschlagschutz nach hinten drücken, um zurückzusetzen) oder abgenutzte Kohlebürsten (erfordert Servicetechniker). Sicherstellen, dass Einschaltsperre und Auslöser gleichzeitig gedrückt werden.

Wie setze ich die Kettenbremse zurück?

Kettensäge ausschalten. Den vorderen Handschutz (Rückschlagschutz) nach hinten in die aufrechte Position drücken, bis er einrastet. Die Kettenbremse ist nun zurückgesetzt und die Säge kann wieder gestartet werden.

Welches Verlängerungskabel wird für diese Kettensäge empfohlen?

Nur für den Außenbereich geeignete Verlängerungskabel mit einem Mindestquerschnitt von 1,5 mm² und einer maximalen Länge von 75 Metern verwenden. Längere Kabel können Spannungsabfall und Leistungsverlust verursachen.

Wie oft sollte ich die Kettenschmierung überprüfen?

Ölstand vor jedem Gebrauch und regelmäßig während des Betriebs prüfen. Der Ölstand kann durch das Fenster am Öltank eingesehen werden. Wenn bei laufender Säge kein Öl auf einem hellen Hintergrund sichtbar ist, Ölaustritt und Führungsschienenloch reinigen.

Was bedeutet die Überlastungsanzeige?

Das grüne Licht zeigt normalen Betrieb an. Wenn das rote Licht aufleuchtet, ist die Säge überlastet. Den Druck auf das Holz verringern, bis das rote Licht erlischt. Längere Überlastung kann die Säge beschädigen.

Kann ich die Kettensäge zum Fällen von Bäumen verwenden?

Die Kettensäge ist hauptsächlich zum Entasten und Ablängen kleiner Stämme ausgelegt. Sie kann vorsichtig zum Fällen kleiner Bäume verwendet werden. Bei größeren Bäumen sind die richtigen Fälltechniken zu beachten: einen Fällkerb und einen Fällschnitt ausführen, dabei ein Scharnier stehen lassen, um die Fallrichtung zu kontrollieren.

Wie schärfe ich die Sägekette?

Säge vom Stromnetz trennen. Verwenden Sie eine 4 mm Rundfeile, feilen Sie jeden Zahn in einem Winkel von 30° horizontal über die Schiene. Feilen Sie mit der gleichen Anzahl von Strichen pro Zahn. Bei jedem 5. Schärfen die Tiefenbegrenzer mit einer Flachfeile prüfen.

Wie halte ich die Kettensäge richtig?

Immer den hinteren Griff mit der rechten Hand und den vorderen Griff mit der linken Hand halten. Niemals einhändig bedienen. Einen festen Griff mit umschließenden Daumen und Fingern an den Griffen beibehalten, um Rückschlag zu kontrollieren.

BEDIENUNGSANLEITUNG HCI 2400-T Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no Model

18-3573

40-9509

SF7J101-24-SLN

SF7J101-24-SLN

Original Bedienungsanleitung

Electric Chainsaw, 2400 W

Art.no 18-3573 Model SF7J101-24-SLN

40-9509 SF7J101-24-SLN

Test av kastskydd

Kjedeolje

14. Avfallshändtering

Art.Nr. 18-3573 Modell SF7J101-24-SLN

40-9509 SF7J101-24-SLN

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Irrtümer, Abweichungen und Änderungen behalten wir uns vor.

Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Inhaltsverzeichnis

1. Sicherheitshinweise – Elektrowerkzeuge 71

1.1 Allgemeine Sicherheitshinweise - EN 60745-1 71

1.2 Warnhinweise für Kettensägen 72

1.3 Ursachen für Rückstöße der Kettensäge.... 73

1.4 Maßnahmen zur Vorbeugung von Rückstößen durch den Bediener ..... 73

1.5 Produktkennzeichnung mit Warnhinweisen 74

1.6 Sicherheitshinweise 74

1. Beschreibung 75

2. Vor der Inbetriebnahme 76

3.1 Schwert und Sägekette montieren 76

3.2 Kettenspannung....77

3.3 Kettenöl einfüllen 78

3.4 Verlängerungskabel an der Kettensäge anschließen.... 78

3.5 Kettenschmierung 78

3.6 Schwert 79

3.7 Rückschlagschutz/Kettenbremse 79

1. Sägekette schärfen 80

2. Inbetriebnahme....80

5.1 Schutzmaßnahmen 80

5.2 Wichtige Hinweise 81

5.3 Anzeige für Überbelastung.... 81

1. Anwendungstipps....81

2. Merkzettel 81

3. Sägen von Bäumen unter Spannung 82

4. Bäume fällen....83

5. Entasten 84

6. Baumstamm ablängen 85

7. Wartung und Pflege 86

8. Aufbewahrung....86

9. Hinweise zur Entsorgung 86

10. Fehlersuche....86

11. Technische Daten 86

Warnung! Bei Anwendung von Elektrowerkzeugen stets die folgenden allgemeinen Sicherheitshinweise einhalten, um Feuergefahr, Stromschläge und Personenschäden zu vermeiden. Den Stecker des Netzkabels vor der Wartung und Einstellung des Produktes immer aus der Steckdose ziehen.

1. Sicherheitshinweise - Elektrowerkzeuge

1.1 Allgemeine Sicherheitshinweise - EN 60745-1

Warnung! Die komplette Bedienungsanleitung durchlesen. Nichtbeachtung der folgenden Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen. Die Bezeichnung „Elektrowerkzeug“ im weiteren Textverlauf bezieht sich auf das Netzkabel-angeschlossene oder Akku-betriebene Handwerkzeug.

DIESE ANLEITUNG AUFBEWAHREN.

1) Arbeitsumgebung

a) Das Arbeitsumfeld sauber und gut beleuchtet halten. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung einsetzen, wie zum Beispiel in der Nähe leicht entzündlicher Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und andere Personen während des Gebrauchs von Elektrowerkzeugen fernhalten. Störungen können zum Verlust der Kontrolle führen.

2) Elektrische Sicherheit

a) Der Netzstecker des Elektrowerkzeugs muss direkt in die Steckdose passen. Niemals den Netzstecker verändern. Niemals einen Adapter zusammen mit geerdeten Elektrowerkzeugen verwenden. Unveränderte Stecker und passende Steckdosen verringern das Risiko von Stromschlägen.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Kochherd oder Kühlschrank vermeiden. Ist der eigene Körper geerdet, erhöht sich das Risiko für Stromschläge.
c) Das Elektrowerkzeug niemals Regen oder Nässe aussetzen. Wasser im Inneren von Elektrowerkzeugen erhöht das Risiko für Stromschläge.
d) Das Netzkabel stets mit Sorgfalt behandeln. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.
e) Beim Einsatz von Elektrohandwerkzeug im Freien ein Verlängerungskabel verwenden, das für diesen Einsatzbereich vorgesehen ist. Die Benutzung eines Verlängerungskabels für den Außenbereich verringert das Risiko von Stromschlägen.
f) Sollte der Einsatz eines Elektrowerkzeugs in feuchter Umgebung notwendig sein, immer eine Fehlerstrom-Schutzeinrichtung vorschalten. Die Benutzung einer Fehlerstromschutzeinrichtung verringert das Risiko von Stromschlägen.

3) Persönliche Sicherheit

a) Während der Tätigkeit aufmerksam sein und beim Einsatz eines Elektrowerkzeugs Vernunft walten lassen. Die Bedienung von Elektrowerkzeugen bei Müdigkeit und/oder unter Einfluss von Drogen, Alkohol oder Medizin ist untersagt. Ein kurzer Moment der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen.
b) Persönliche Schutzausrüstung tragen. Immer einen Augenschutz tragen. Die Benutzung von persönlicher Schutzausrüstung, wie Atemschutz, Sicherheitsschuhen, Helm und Gehörschutz bei Bedarf verringert das Verletzungsrisiko.
c) Versehentliches Einschalten vermeiden. Sicherstellen, dass der Stromschalter in der Position „OFF“ ist bevor der Netzstecker angeschlossen wird. Das Tragen von Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von Elektrowerkzeugen an die Netzspannung, während der Schalter in der Position „ON“ ist, birgt ein erhöhtes Unfallrisiko.

d) Alle Einstellwerkzeuge vor dem Einschalten des Elektrowerkzeugs entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von Elektrowerkzeugen kann zu Personenschäden führen.
e) Immer eine stabile und bequeme Arbeitsposition einnehmen. Jederzeit auf einen sicheren Stand und gutes Gleichgewicht achten. Dies Hilft bei unvorhergesehenen Situationen.
f) Geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare können sich in bewegenden Teilen verfangen.
g) Wenn Staubabsaug- und -auffangvorrichtungen montiert werden können, sicherstellen, dass diese angeschlossen sind und ordnungsgemäß funktionieren. Die Nutzung dieser Hilfsmittel kann mit Staub in Verbindung stehende Gefahren verringern.

4) Benutzung und Wartung von Elektrowerkzeugen

a) Das Gerät nicht überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.
b) Das Elektrowerkzeug nicht einsetzen, wenn dessen Ein-/Ausschalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Den Stecker aus der Dose ziehen, bevor Änderungen vorgenommen werden, Zubehör ausgetauscht oder das Elektrohandwerkzeug zur Verwahrung gelagert wird. Diese Vorkehrungsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.
d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren. Personen, die nicht mit der Bedienung vertraut sind, nicht das Elektrowerkzeug benutzen lassen. Elektrowerkzeuge können bei Nichtbeachtung eine große Gefahr ausmachen.

e) Elektrowerkzeuge warten. Sicherstellen, dass bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, dass keine Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Sollte etwas beschädigt sein, muss es vor Benutzung repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.

f) Die Schneidwerkzeuge scharf und sauber halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.

g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Bei Zweckentfremdung können Sach- und Personenschäden entstehen.

5) Service

a) Reparaturen sind nur von qualifizierten Servicetechnikern und mit Originalzubehör durchzuführen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

1.2 Warnhinweise für Kettensägen

• Bei laufender Säge alle Körperteile von der Sägekette fernhalten. Vor dem Starten der Säge sicherstellen, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Körperteile oder Bekleidung von der Sägekette erfasst werden.
• Die Kettensäge immer mit der rechten Hand am hinteren Griff und der linken Hand am vorderen Griff halten. Das Festhalten der Kettensäge mit der falschen Hand erhöht die Gefahr von Verletzungen und ist daher zu vermeiden.
• Augen- und Gehörschutz tragen. Außerdem wird die Verwendung einer persönlichen Schutzausrüstung für Kopf, Hände, Beine und Füße empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette.
• Mit der Kettensäge nicht auf einem Baum arbeiten. Bei Betrieb einer Kettensäge auf einem Baum besteht Verletzungsgefahr.
• Auf einen festen Stand achten und bei Verwendung der Kettensäge stets auf einem ebenen, sicheren und flachen Grund stehen. Rutschige oder instabile Standflächen, wie z. B. eine Leiter, können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensäge führen.

• Beim Schneiden eines unter Spannung stehenden Stammes oder Astes stets damit rechnen, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.

• Beim Schneiden von Unterholz und jungen Bäumen besonders vorsichtig vorgehen. Die dünnen Äste können sich in der Sägekette verfangen und auf die Bedienperson schlagen oder diese aus dem Gleichgewicht bringen.

• Die Kettensäge stets am vorderen Griff im ausgeschalteten Zustand und mit vom Körper abgewandtem Schwert tragen. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung anbringen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung der laufenden Sägekette.
• Die Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehörteilen befolgen. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen.
• Die Griffe trocken, sauber und frei von Öl und Fett halten. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle über die Kettensäge.
• Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Zum Beispiel: Nicht zum Sägen von Plastik, Mauerwerk oder Baumaterialien verwenden, die nicht aus Holz sind. Die Zweckentfremdung der Kettensäge kann zu gefährlichen Situationen führen.

1.3 Ursachen für Rückstöße der Kettensäge

• Ein Rückstoß kann auftreten, wenn das Schwert oder die Schwertspitze einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Sägeschlitz festklemmt.
• Eine Berührung mit der Schwertspitze kann in manchen Fällen zu einer unerwarteten Reaktion führen, bei der das Schwert nach oben und in Richtung der Bedienperson geschlagen wird.
• Das Verklemmen der Sägekette an der Oberkante des Schwerts kann das Schwert heftig in Bedienerrichtung zurückstoßen.
• Jede dieser Reaktionen kann dazu führen, dass die Bedienperson die Kontrolle über die Säge verliert und sich möglicherweise schwer verletzt. Der Bediener kann sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen verlassen. Der Bediener einer Kettensäge sollte stets verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.

1.4 Maßnahmen zur Vorbeugung von Rückstößen durch den Bediener

Ein Rückschlag ist die Folge eines falschen und/oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

• Die Säge mit beiden Händen festhalten, wobei Daumen und Finger die Griffe der Kettensäge umschließen müssen. Körper und Arme in eine Stellung bringen, in der den Rückschlagkräften standgehalten werden kann. Wenn geeignete Maßnahmen getroffen werden, kann der Benutzer die Rückschlagkräfte beherrschen. Niemals den Griff loslassen.
• Den Körper nicht strecken und nicht über Schulterhöhe arbeiten. Dadurch wird ein unbeabsichtigtes Berühren mit der Schwertspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.
• Nur Ersatzschwerter und Sägeketten des vom Hersteller vorgegebenen Typs verwenden. Falsche Ersatzschwerter und Sägeketten können zum Reißen der Kette oder zu Rückschlag führen.
• Stets die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette befolgen. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.
• Die Kettensäge nur an den isolierten Griffflächen halten, da die Säge mit verborgenen Leitungen oder dem eigenen Kabel in Kontakt kommen kann. Sollte die Kettensäge mit spannungsführenden Leitungen in Kontakt kommen, können die Metallflächen der Säge Spannung führen und dem Bediener einen Stromschlag versetzen.

1.5 Produktkennzeichnung mit Warnhinweisen

Warnung!

Warnung!

Die Bedienungsanleitung durchlesen. Die Sicherheitshinweise befolgen und die Warnhinweise beachten.

Immer einen Augenschutz tragen. Warnung vor umherfliegenden Holzschnitzeln!

Gehörschutz tragen.

Das Gerät vor Regen und Feuchtigkeit schützen.

Wenn das Verlängerungskabel beschädigt wird, sofort den Stecker ziehen. Dabei nur am Stecker anfassen und nicht das Kabel berühren.

Schallleistungspegel LwA.

1.6 Sicherheitshinweise

Falsch:

Nicht mit der Schwertspitze sägen.

Das Sägen mit der Schwerspitze kann einen Rückschlag zur Folge haben kann, wobei das Schwert plötzlich nach oben und zurück in Richtung Bediener geworfen wird.

Die Säge darf unter keinen Umständen mit nur einer Hand betrieben werden, da hierdurch die Gefahr eines Rückschlags und eines Kontrollverlusts über die Säge deutlich erhöht wird.

Richtig:

Die Kettensäge stets mit beiden Händen festhalten, und zwar mit der rechten Hand am hinteren Griff und der linken Hand am vorderen Griff.

2. Beschreibung

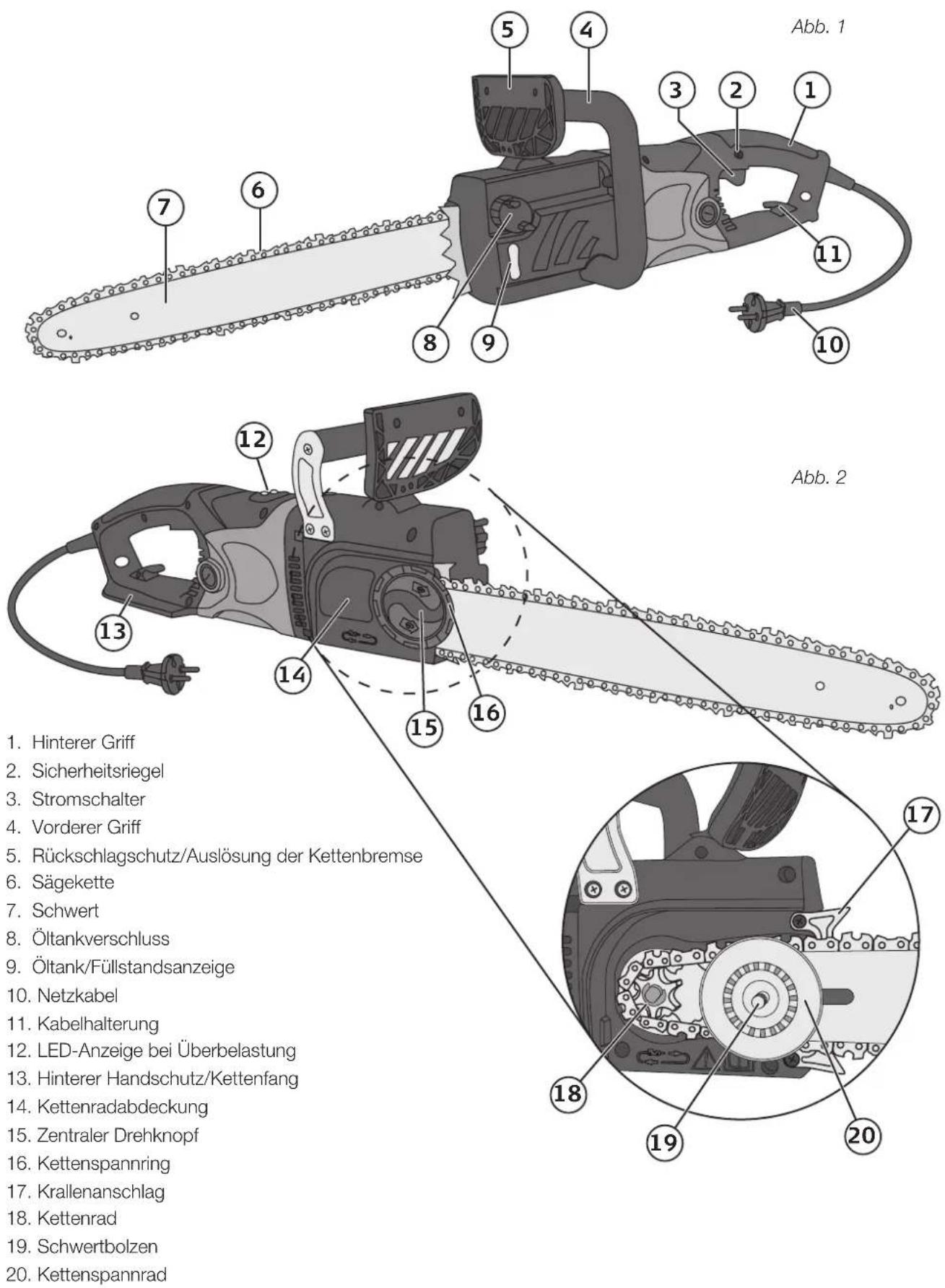

1. Hinterer Griff
2. Sicherheitsriegel
3. Stromschalter
4. Vorderer Griff

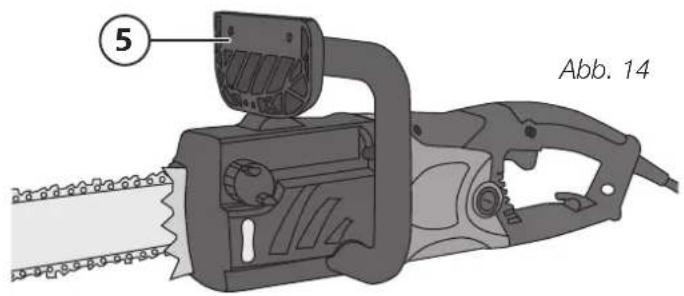

5. Rückschlagschutz/Auslösung der Kettenbremse
6. Sägekette
7. Schwert
8. Öltankverschluss
9. Öltank/Füllstandsanzeige
10. Netzkabel
11. Kabelhalterung
12. LED-Anzeige bei Überbelastung
13. Hinterer Handschutz/Kettenfang
14. Kettenradabdeckung
15. Zentraler Drehknopf
16. Kettenspannring
17. Krallenanschlag
18. Kettenrad
19. Schwertbolzen
20. Kettenspannrad

3. Vor der Inbetriebnahme

• Sicherstellen, dass die Spannung der Stromquelle mit den Angaben auf dem Typenschild des Geräts übereinstimmt.
• Vor jedem Arbeitsbeginn prüfen, ob die Kettensäge unbeschädigt und betriebssicher ist. Zudem die Funktion der Kettenschmierung und den Ölstand kontrollieren (siehe Abb. 8). Spätestens dann Öl nachfüllen, wenn der Ölstand die „MIN“-Marke erreicht hat. Die Kettenschmierung wie folgt überprüfen: Die Kettensäge einschalten und ca. 20 cm über einen Holzklotz oder einen anderen hellen Gegenstand halten. Zeigt sich auf dem hellen Gegenstand eine zunehmende Ölspur, ist die Kettenschmierung in Ordnung. Zeigt sich keine Ölspur, den Ölausflusskanal (Siehe Abb. 11, E) und die obere Bohrung im Schwert (Siehe Abb. 12, B) reinigen oder einen Fachhändler oder eine Servicewerkstatt aufsuchen. (Siehe Abschnitt 3.3 Kettenöl einfüllen und 3.5 Kettenschmierung).
• Die Kettenspannung überprüfen und bei Bedarf einstellen (siehe Abschnitt 3.2 Kettenspannung). Funktion des Rückschlagschutzes bzw. der Kettenbremse überprüfen (siehe Abschnitt Rückschlagschutz/Kettenbremse lösen).

Hinweis: Die Elektro-Kettensäge ist mit Softstart ausgestattet und erreicht dadurch die volle Leerlaufdrehzahl nach ca. 3 Sekunden.

3.1 Schwert und Sägekette montieren

Beschreibung

Schwert und Sägekette sind bei Lieferung nicht montiert. Die Kettensäge verfügt über eine neuen Mechanismus zum Einstellen der Kettenspannung und zum Feststellen des Schwerts, der aus zwei Teilen besteht:

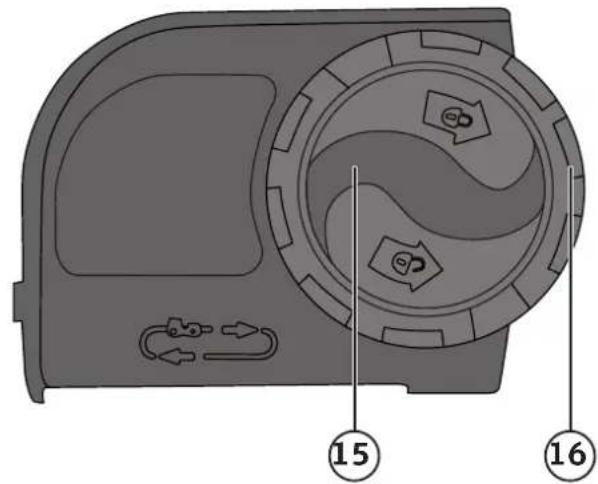

A. Einem an der Kettenabdeckung angebrachten kombinierten Drehregler zum Spannen und Feststellen

Der Drehregler besteht aus zwei verschiedenen Teilen: Einem zentralen Drehknopf (15) zum Fixieren des Schwerts (und zum Fixieren der Kettenspannungseinstellung) und einem äußeren Einstellring (16) zum Einstellen der Kettenspannung.

Abb. 3

B. Ein am Schwert montiertes Kettenspannrad

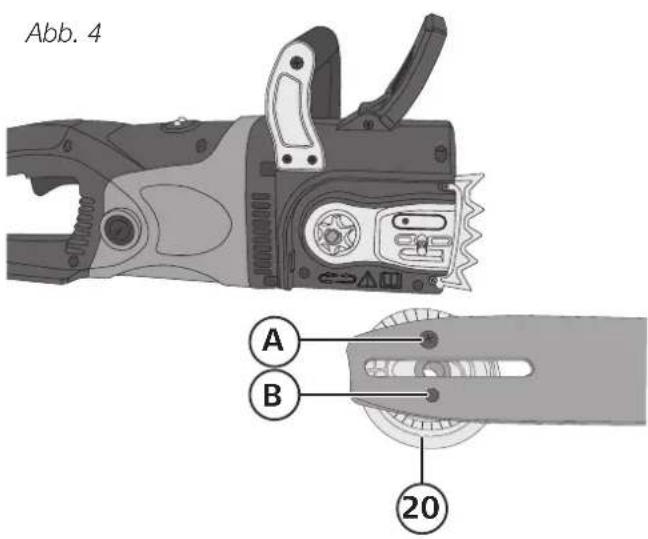

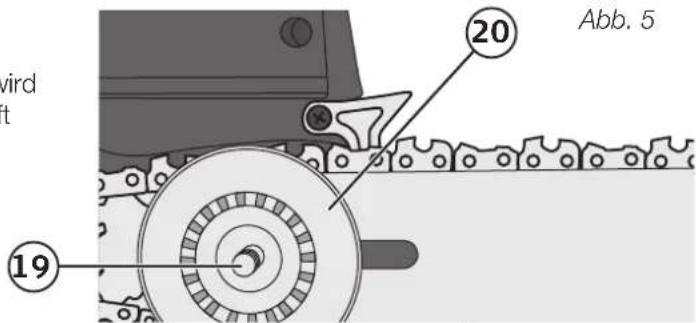

Das Kettenspannrad (20) ist mit einer Schraube (A) an der unteren Bohrung und einem Führungsstift an der oberen Bohrung (B) am Schwert befestigt.

Das Schwert und die Sägekette wie folgt montieren

Hinweis: Den Netzstecker aus der Steckdose ziehen.

1. Den zentralen Drehknopf (15) gegen den Uhrzeigersinn drehen und die Kettenradabdeckung (14) abnehmen.
2. Am Schwert ist ein Kettenspannrad (20) montiert. Das Schwert so wenden, dass sich das Kettenspannrad auf der Außenseite des Schwerts befindet. Das Schwert so montieren, dass der Schwertbolzen (19) in der Bohrung im Kettenspannrad liegt (siehe Abb. 5).
3. Das Kettenspannrad bis zum Anschlag gegen den Uhrzeigersinn drehen.
4. Die Sägekette so wenden, dass die Kanten der Schneidglieder auf der Schwertoberseite nach vorn zur Schwertspitze zeigen (die Sägekette wird auf der Unterseite des Schwerts durch Zugkraft und auf der Oberseite des Schwerts durch Schubkraft bewegt).

1. Die Sägekette so montieren, dass sie auf dem Kettenrad liegt und in der Führungsnut das gesamte Schwert umschließt. (Siehe Abb. 6).
2. Das Kettenspannrad im Uhrzeigersinn drehen und die Kette vorsichtig spannen. Sicherstellen, dass die Kette richtig auf dem Schwert und dem Kettenrad liegt.

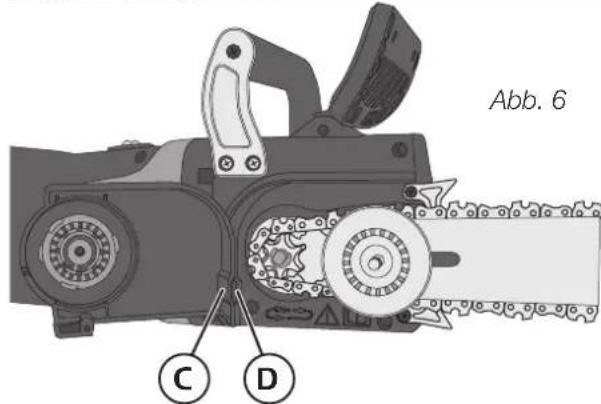

3. Die Kettenradabdeckung (14) anbringen. Hierzu die Nase (C) an der Rückseite der Abdeckung in den Schlitz (D) an der Säge einsetzen und dann die Abdeckung in Richtung Schwertbolzen (19) klappen, sodass der Bolzen den zentralen Drehknopfs (15) am Schwertbolzen (19) anliegt. Den zentralen Drehknopf (15) mit dem Uhrzeigersinn drehen, bis es im Gewinde des Schwerbolzen (19) Halt fasst und dann die Kette spannen, indem der äußere Kettenspannring (16) mit dem Uhrzeigersinn gedreht wird. (Der zentrale Drehknopf (15) dient nur zum Fixieren des Schwerts und der Kettenspannring (16) nur zum Spannen der Kette).

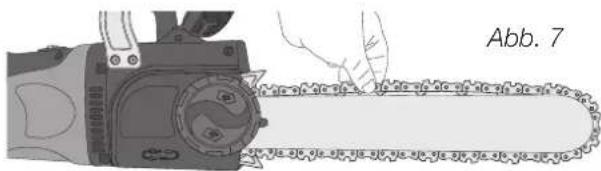

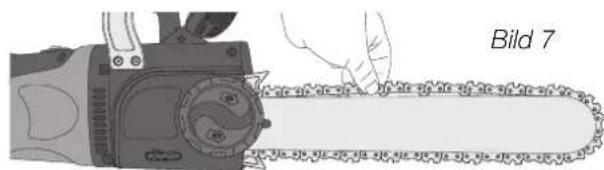

4. Einstellen der Kettenspannung (Siehe Abb. 7): Bei korrekter Kettenspannung muss es möglich sein, die Sägekette in der Mitte des Schwerts etwa 5 mm anzuheben. Bei Bedarf wie folgt einstellen: Den schwarzen zentralen Drehknopf (15) auf dem Drehregler etwas lösen, durch Drehen des Kettenspannrings (16) die Kettenspannung anpassen, dann den schwarzen Drehknopf wieder anziehen und damit die eingestellte Kettenspannung fixieren.

Hinweis: Vor Service- und Einstellarbeiten stets den Stecker des Netzkabels aus der Steckdose ziehen. Schutzhandschuhe tragen.

Kettenspannung einstellen

1. Zuerst die Kettenspannung überprüfen: Bei korrekter Kettenspannung muss es möglich sein, die Sägekette in der Mitte des Schwerts etwa 5 mm anzuheben.
2. Bei Bedarf wie folgt ändern: Den schwarzen Drehknopf (15) auf dem Drehregler etwas lösen und die Kettenspannung durch Drehen des Kettenspannrings (16) einstellen.
3. Den schwarzen zentralen Drehknopf festdrehen, um das Schwert und dadurch die eingestellte Kettenspannung zu fixieren (vor dem Festdrehen sicherstellen, dass die Sägekette ordnungsgemäß auf dem Kettenrad und in der Führungsnut liegt).

3.3 Kettenöl einfüllen

Den Öltankverschluss (8) vor dem Öffnen reinigen, um Verschmutzungen im Tank zu verhindern. Den Deckel abschrauben und Kettenöl nachfüllen. Der Ölstand ist im Öltank (9) unter der Nachfüllöffnung zu sehen.

Vollständig auffüllen und dann den Deckel ordentlich festschrauben sowie evtl. Spritzer abwischen.

3.4 Verlängerungskabel an der Kettensäge anschließen

Ausschließlich für den Einsatz in Außenbereichen vorgesehene Verlängerungskabel mit einem ausreichenden Querschnitt (mindestens 1,5 mm², max. 75m lang) verwenden. Das Verlängerungskabel im hinteren Griff fixieren, (Siehe Abb. 9) Bei der Verwendung von Verlängerungskabeln mit einer Länge von über 30 Metern sind Spannungsabfälle möglich, sodass die Kettensägenleistung beeinträchtigt wird.

3.5 Kettenschmierung

Zum Schutz vor übermäßigem Verschleiß müssen Säge kette und Schwert während des Betriebs gleichmäßig geschmiert werden. Die Schmierung erfolgt automatisch. Niemals ohne Kettenschmierung arbeiten. Ohne Schmierung werden sowohl Schwert als auch Sägekette innerhalb kurzer Zeit stark beschädigt. Deshalb vor jedem Arbeitsbeginn die Funktion der Kettenschmierung und den Ölstand kontrollieren. (Abb. 10) Die Säge nie in Betrieb nehmen, wenn sich der Ölstand unter der „MIN“-Marke befindet.

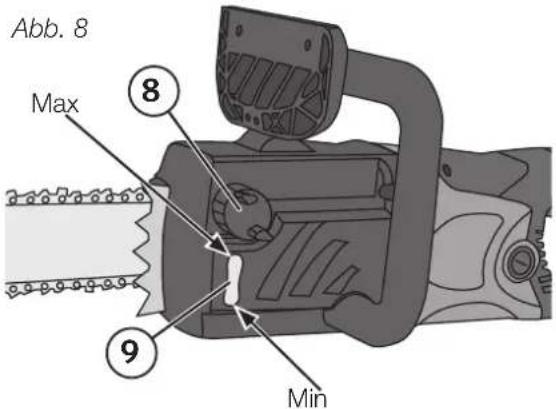

• Min.: Liegt der Ölstand unter der „MIN“-Marke bzw. bei 5 mm im unteren Teil des Schauglases am Öltank (9), muss Kettenöl nachgefüllt werden.
  • Max.: Öl auffüllen, bis das Schauglas gefüllt ist.

Kettenschmierung überprüfen

Die Kettensäge einschalten und ca. 20 cm über einen Holzklotz oder einen anderen hellen Gegenstand halten. Zeigt sich auf dem hellen Gegenstand eine zunehmende Ölspur, ist die Kettenschmierung in Ordnung. Zeigt sich keine Ölspur, den Ölausflusskanal (E) und die obere Bohrung im Schwert (B) reinigen (siehe Abb. 11, 12) oder einen Fachhändler oder eine Servicewerkstatt aufsuchen. Darauf achten, dass die Sägekette bei der Überprüfung nicht mit dem Boden in Berührung kommt.

Kettenöl

Die Lebensdauer des Schwerts und der Sägekette hängt in hohem Maße von der Qualität des verwendeten Schmieröls ab. Nur Kettenöl und kein Altöl o. Ä. verwenden. Auf die Umweltfreundlichkeit des Kettenöls achten und das Kettenöl in einem dichten, für diesen Zweck vorgesehenen Behälter aufbewahren.

Abb. 9

An der Spitze und an der Unterseite ist das Schwert (7) besonders großer Verschleißbeanspruchung ausgesetzt. Um eine einseitige Abnutzung zu vermeiden, das Schwert nach jedem Kettenschärfen wenden. Eventuelle scharfe Grate am Schwert mithilfe einer Flachfeile entfernen.

Kettenrad

Das Kettenrad (18) ist hohem Verschleiß ausgesetzt. Wenn das Kettenrad Verschleißspuren zeigt oder verformt ist, muss es erneuert werden. Ein verschlissenes Kettenrad vermindert die Lebensdauer der Sägekette. Das Kettenrad beim Fachhändler oder Kundendienst austauschen lassen.

Schwertschutz

Den Schwertschutz sofort nach Arbeitsende beziehungsweise beim Transport anbringen.

3.7 Rückschlagschutz/ Kettenbremse

Bei einem Sägenrückschlag wird die Kettenbremse ausgelöst, indem der Rückschlagschutz (5) von der Hand nach vorn gedrückt wird. Hierdurch wird die Kette sofort zum Stillstand gebracht.

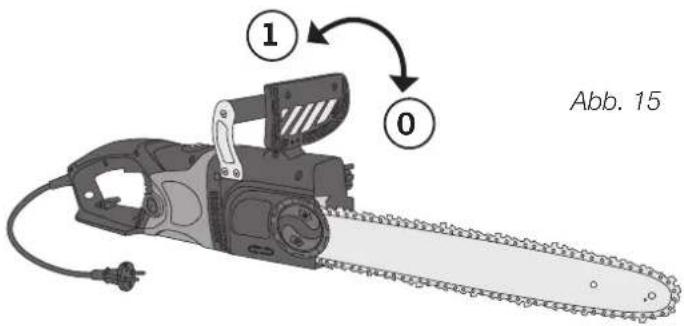

Rückschlagschutz prüfen

Warnung! Die Kettenbremse muss vor jedem Einsatz überprüft werden.

Die Kettensäge mit beiden Händen gut festhalten. Die Kettensäge einschalten und den Rückschlagschutz mit dem Handgelenk nach vorn (auf „0“) schieben. Die Sägekette sollte sofort stoppen.

Rückschlagschutz/Kettenbremse lösen

Um die Säge wieder betriebsbereit zu machen, muss die Kettenbremse gelöst werden. Die Kettensäge ausschalten (den Ein-/Ausschalter loslassen). Den Rückschlagschutz (5) nach hinten drücken, bis er in der hinteren Position („I“) einrastet. Damit ist die Kettenbremse wieder voll funktionsfähig.

Abb. 13

4. Sägekette schärfen

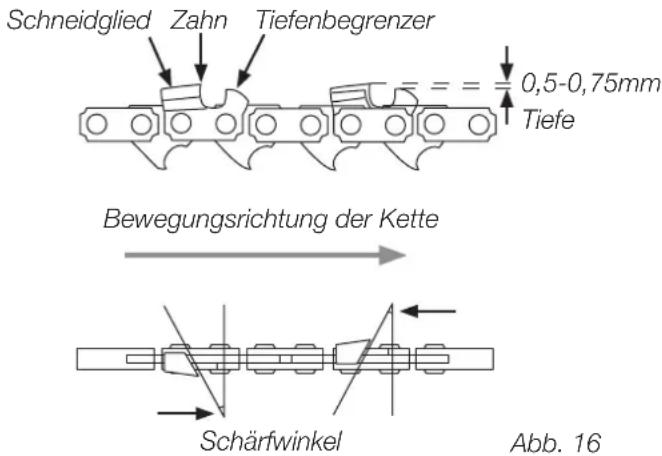

Wenn die Sägekette stumpf wird und nicht mehr effektiv und sicher schneidet, muss sie ausgewechselt oder geschärft (geschliffen) werden.

Hinweis: Die Sägekette lässt sich am einfachstem mithilfe einer Feillehre schärfen, die im Fachhandel erhältlich ist, vor der Benutzung der Feillehre deren Bedienungsanleitung lesen.

Die Kette wie folgt schleifen:

• Den Netzstecker aus der Steckdose ziehen.
  • Schutzhandschuhe anziehen.
  • Die Kettenspannung überprüfen.
• Eine Rundfeile mit einem Durchmesser von 4 mm verwenden.
• Rechtwinklig (horizontal) zum Schwert in einem Winkel von 30° in Bewegungsrichtung der Kette feilen.
• Jeden Schneidzahn nach außen/vorne in Bewegungsrichtung der Kette feilen.
• Jeden Schneidzahn mit derselben Anzahl von Feilstrichen schärfen, um die Symmetrie zu wahren.

• Die Höhe der Tiefenbegrenzer bei jedem 5. Feilen überprüfen. Wenn die Tiefenbegrenzer nachgefeilt werden müssen, ist eine Flachfeile zu verwenden. Dabei unbedingt darauf achten, das ursprüngliche Profil beizubehalten.
  • Die Höhe der Tiefenbegrenzer nach dem Feilen mit einer Lehre messen, die im Fachhandel erhältlich ist.

5. Inbetriebnahme

Hinweis: Beim Arbeiten grundsätzlich Augenschutz, Gehörschutz, Schutzhandschuhe und Schnittschutzkleidung tragen.

Ausschließlich für den Einsatz in Außenbereichen zugelassene Verlängerungskabel mit einem ausreichenden Querschnitt (mindestens 1.5 mm²) und einer Länge von höchstens 75 Metern verwenden. Die Kettensäge ist mit einem Sicherheitsschalter versehen: Der Stromschalter und die Einschaltspere befinden sich am hinteren Griff (1). Die Einschaltspere muss heruntergedrückt werden, damit der Stromschalter gedrückt und die Kettensäge gestartet werden kann. Die Kettensäge muss beim Starten an beiden Griffen gut festgehalten werden. Wenn der Motor nicht startet, muss der Rückschlagschutz/die Kettenbremse gelöst werden: Den Rückschlagschutz (3) nach hinten drücken, siehe: 3.7 Rückschlagschutz/Kettenbremse, Rückschlagschutz/Kettenbremse lösen (Siehe Abb. 15). Die Kettensäge startet mit Softstart und erreicht die max. Drehzahl nach ein paar Sekunden.

Die Kettensäge ausschalten

Den Stromschalter (3) und die Einschaltspere (2) loslassen. Die Säge stoppt direkt.

Nach jedem Arbeiten mit der Kettensäge wie folgt vorgehen

Sägekette und Schwert reinigen. Den Schwertschutz anbringen.

5.1 Schutzmaßnahmen

Hinweis: Die Kettensäge nie bei Regen oder hoher Luftfeuchtigkeit verwenden.

Hinweis: Wenn das Verlängerungskabel beschädigt wird, sofort den Stecker ziehen. Dabei nur am Stecker anfassen und nicht das Kabel berühren. Niemals mit einem beschädigten Verlängerungskabel arbeiten.

Die Kettensäge auf Schäden überprüfen. Vor der Inbetriebnahme zudem überprüfen, ob die Schutzeinrichtungen der Kettensäge einwandfrei funktionieren oder ob eventuelle andere Teile beschädigt sind. Die Beweglichkeit und Funktion der beweglichen Teile kontrollieren. Alle Teile müssen richtig montiert sein und alle Anforderungen erfüllen, um den einwandfreien Betrieb der Kettensäge zu gewährleisten. Beschädigte Schutzvorrichtungen und andere Teile müssen von einem Servicetechniker repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.

5.2 Wichtige Hinweise

Rückschlag des Schwerts

• Ein Rückschlag kann auftreten, wenn das Schwert plötzlich nach oben oder hinten ausschlägt. Dies trifft meist zu, wenn die Spitze des Schwerts mit einem Gegenstand in Berührung kommt.
• Um Unfälle zu vermeiden, niemals mit der Schwertspitze sägen, da hierbei das Schwert plötzlich mit großer Kraft nach oben/hinten gestoßen werden kann.
• Beim Arbeiten grundsätzlich Schutzbrille, Gehörschutz, Schutzhandschuhe, Schutzkleidung und Schuhe mit Schnittschutz tragen.
• Sicherstellen, dass das Werkstück ordentlich fest sitzt und bei Bedarf zusätzlich fixieren (dies gilt vor allem für runde und gerade Holzstücke, die bei Kontakt mit der Kettensäge rotieren können). Hierdurch wird auch die sichere Anwendung der Säge mit beiden Händen erleichtert.
• Rückstöße verursachen oft eine stumpfe Sägekette. Eine stumpfe Sägekette erhöht die Rückschlaggefahr. Die Kettensäge nie über Schulterhöhe verwenden.
• Das Schärfen der Sägekette ist ein äußerst wichtiger Sicherheitsaspekt. Eine unsachgemäß geschärfte Kette erhöht die Rückschlagneigung.

5.3 Anzeige für Überbelastung

Die Elektro-Kettensäge ist mit einer Anzeige der Überbelastung versehen (12). Die Anzeige besteht aus zwei Indikatorlampen. Eine grüne (rechts), die beim Start der Säge aufleuchtet und während dem normalen Betrieb leuchtet. Bei Überbelastung erlischt die grüne Lampe und die rote (links) leuchtet auf.

Die Indikatorlampen zeigen die Überbelastung der Kettensäge nur an, schalten die Maschine jedoch nicht ab. Wird trotz roter Lampe weiter gesägt. kann dies die Kettensäge beschädigen oder die Sicherung auslösen.

Um die Belastung der Kettensäge zu verringern den Druck des Schwerts gegen das Werkstück verringern bis die rote Indikatorlampe erlischt.

6. Anwendungstipps

Holz sägen

Beim Sägen von Holz folgende Sicherheitshinweise beachten:

• Sicherstellen, dass das Holzstück sicher liegt und beim Sägen nicht weggleiten/wegrollen kann. Kleinere Holzstücke durch Einspannen fixieren.
• Mit der Kettensäge nur Holz sägen. Darauf achten, dass sich beim Sägen keine Steine, Nägel oder andere Gegenstände in der Nähe der Sägekette befinden, die weggeschleudert oder die Sägekette beschädigen könnten. Darauf achten, dass die Sägekette beim Sägen nicht mit dem Boden, Stacheldraht usw. in Berührung kommt.
• Die Schwertspitze darf nicht mit Ästen in Berührung kommen. Immer nur einen Ast auf einmal sägen. Auf einen sicheren Stand achten und Sicherheitsschuhe mit rutschfester Sohle tragen.
• Die Kettensäge muss immer ausgeschaltet sein, wenn sie an einen anderen Ort getragen wird. Nicht die Hand an den Ein-/Ausschalter halten, da die Säge beim Stolpern über ein Hindernis unbeabsichtigt gestartet werden könnte.

7. Merkzettel

• Die Kettensäge zunächst starten, sodass die Sägekette läuft, bevor das Schwert auf das Holz gedrückt wird.
• Die Kettensäge durch Drücken der Einschaltspierre und des Stromschalters am hinteren Griff (1) einschalten.
- Den unteren Teil des Krallenanschlags (17) auf das Holz aufsetzen und mit dem Sägen beginnen. Die Kettensäge etwas zurückziehen. Den Krallenanschlag etwas tiefer ansetzen und weitersägen.
• Vorsicht beim Sägen von gespaltenem oder gesprungenem Holz, da scharfe Späne aufgewirbelt werden können.

8. Sägen von Bäumen unter Spannung

Warnung! Vorsicht beim Zersägen von Bäumen, die unter Spannung stehen.

Vor dem Arbeitsbeginn überlegen, wie die Spannungen auf den Baum wirken. Beim Sägen auf der Druckseite kann die Säge eingeklemmt werden. Beim Sägen auf der Zugseite kann der Stamm brechen.

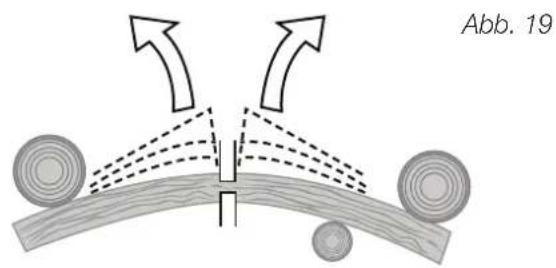

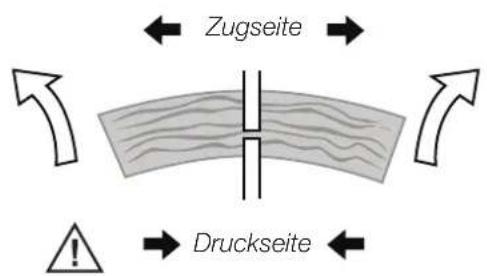

Die Oberseite steht unter Zugspannung, die Unterseite unter Druckspannung.

Warnung: Beim Zersägen splittert der Baum nach oben.

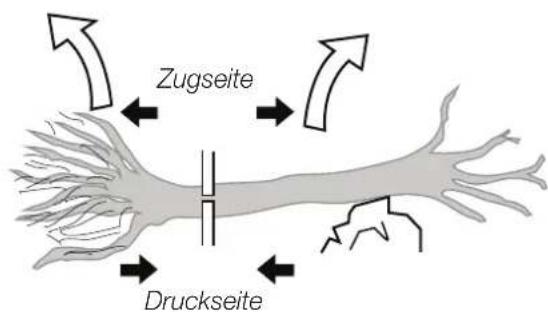

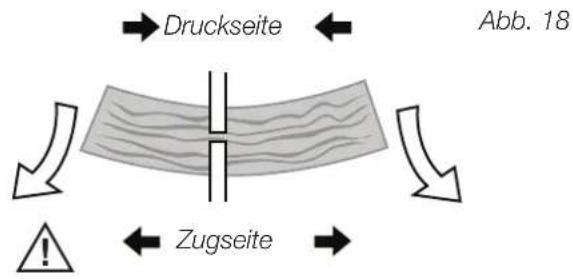

Die Unterseite steht unter Zugspannung, die Oberseite unter Druckspannung.

Warnung: Beim Zersägen schlägt der Baum nach unten.

Die Oberseite steht unter Zugspannung, die Unterseite unter Druckspannung.

Warnung: Beim Zersägen schlägt der Baumstamm schnell mit hoher Kraft nach oben und dreht sich. Der Wurzelstock kann nach vorne oder hinten kippen. In diesem Fall äußerst vorsichtig vorgehen!

Beide Seiten stehen unter Druckspannung.

Warnung: Beim Zersägen kann der Baumstamm zur Seite schlagen. In diesem Fall äußerst vorsichtig vorgehen!

9. Bäume fällen

Diese Kettensäge ist nicht auf das Fällen von Bäumen, sondern primär auf das Sägen von Holz ausgelegt. In Ausnahmefällen kann sie jedoch auch zum Fällen kleinerer Bäume eingesetzt werden. Bei der geringsten Unsicherheit in Bezug auf die Handhabung der Kettensäge oder auf die Arbeitstechnik unbedingt eine Person mit entsprechender Erfahrung um Rat fragen.

Bei Forstarbeiten ist stets folgende Schutzausrüstung zu tragen: Helm mit Gehörschutz und Visier, Hosen mit Schnittschutz, Stiefel oder Schuhe mit Schnittschutz und selbstverständlich ein Erste-Hilfe-Kasten.

• Kleine Bäume können gewöhnlich gefällt werden, indem der Baumstamm fast vollständig durchtrennt und mit den Händen oder der Schulter in die gewünschte Richtung gedrückt wird. Dabei jedoch nicht ganz durchsägen, sondern ein kleines Stück des Stamms als „Scharnier“ stehen lassen.
• Bei größeren Bäumen ist ein Fallkerb zur Bestimmung der Fallrichtung erforderlich.

Warnung! Stets einen Fluchtweg vorbereiten. Bei Bedarf vor dem Fällen den Fluchtweg behindernde Sträucher und Äste entfernen. Der beste Fluchtweg (A) verläuft diagonal rückwärts zur Fällrichtung.

Warnung! Bei abschüssigem Boden stets oberhalb des Baums stehen, da der Baum nach dem Fällen voraus sichtlich nach unten rutscht oder rollt.

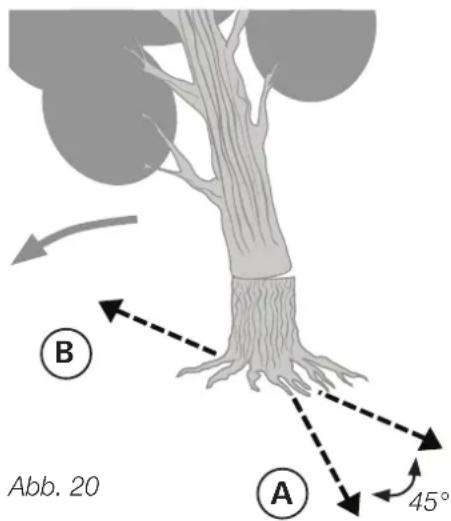

Hinweis: Die Fallrichtung (B) des Baums wird durch den Fallkerb bestimmt. Vor dem Fällen überprüfen, ob der Baum in eine bestimmte Richtung geneigt ist oder ob sich auf einer Seite besonders große Äste befinden, sodass der Baum eine natürliche Fallrichtung hat.

Warnung! Niemals eigenhändig Bäume fällen, wenn die Gefahr besteht, dass diese auf Objekte wie z. B. Häuser oder Zäune fallen und diese beschädigen könnten. In diesem Fall an einen Fachmann wenden. Niemals einen Baum in der Nähe einer Strom- oder Telefonleitung fällen. Vor dem Arbeitsbeginn sicherstellen, dass sich keine Zuschauer oder Tiere im Fällbereich aufhalten. Gelegentlich von der Arbeit aufsehen, um sich zu vergewissern, dass sich niemand dem Gefahrenbereich nähert.

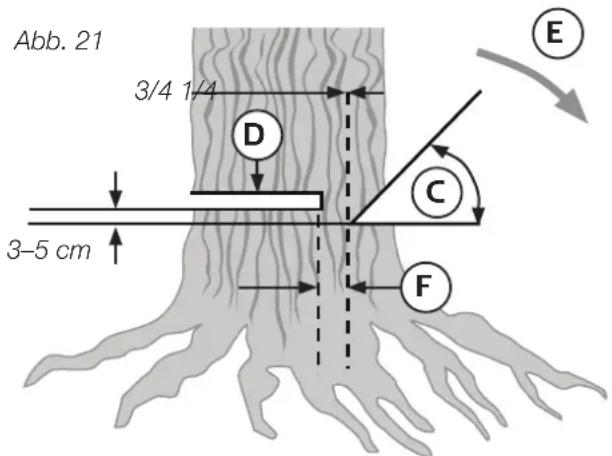

Für Gewöhnlich umfasst der Fällvorgang zwei Schritte: den Fallkerb (C) und den Fällschnitt (D).

Mit dem oberen Fallkerb (C) auf der Seite des Baums beginnen, die der Fallrichtung (E) zugewandt ist. Anschließend den unteren, waagerechten Fallkerb anbringen, sodass dieser auf den oberen Fallkerb trifft (nicht zu tief schneiden). Der Fallkerb muss breit genug sein, um den Baum im Fall möglichst genau lenken zu können.

Warnung! Niemals vor einen Baum mit einem Fallkerb laufen.

Den Fällschnitt (D) auf der anderen Seite des Baumes und 3–5 cm über dem unteren Fallkerb vornehmen.

Den verbleibenden Stamm NIEMALS ganz durchsägen. IMMER eine Bruchleiste (F) stehen lassen. Die Bruchleiste lenkt den Baum während des Falls. Wird der Stamm ganz durchgesägt, kann die Fallrichtung nicht mehr kontrolliert werden, sodass der Baum in jede Richtung fallen kann. Vor Fertigstellung des Schnitts einen Fällkeil oder eine Brechstange in den Fällschnitt treiben. Wird der gesamte Fällschnitt vor Einsetzen des Fällkeils oder der Brechstange in den Fällspalt durchgeführt, kann sich der Baum nach hinten neigen und das Schwert einklemmen. Vor dem Fällen des Baums mithilfe des Fällkeils sicherstellen, dass sich keine Zuschauer oder Haustiere im Gefahrenbereich befinden.

Warnung! Vor der Durchführung des letzten Schnitts sicherstellen, dass sich keine Zuschauer, Haustiere oder sonstige Hindernisse in der Nähe befinden.

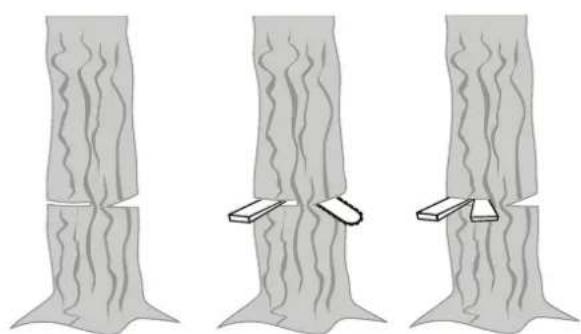

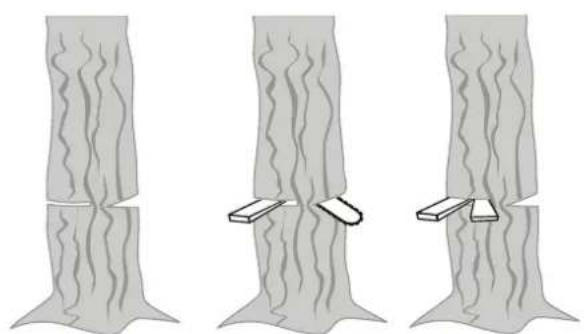

1. Mithilfe von Fällkeilen aus Kunststoff oder Holz (A) ein Einklemmen des Schwerts (B) im Fällspalt verhindern.

1. Ist der Baumdurchmesser größer als die Schwertlänge, sind zwei Schnitte erforderlich.

Warnung! Bei Annäherung des Fällschnitts (D) an die Bruchleiste (F) sollte der Baum zu fallen beginnen. Ist dies nicht der Fall, muss mit einem Fällkeil oder einer Brechstange nachgeholfen werden.

Die Kettensäge aus dem Schnitt entfernen, den Motor ausschalten und auf dem geplanten Fluchtweg einige Schritte schräg nach hinten zurückweichen. Den Fall des Baumes überwachen (Siehe Abb. 20).

10. Entasten

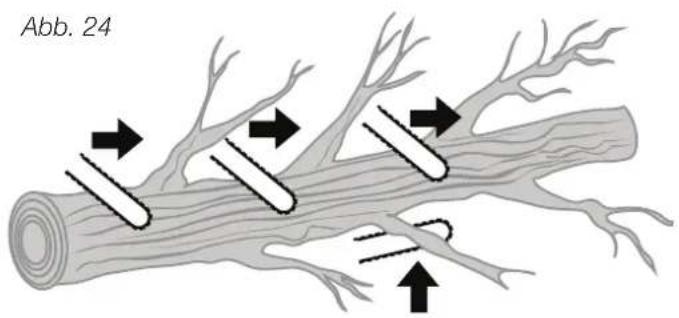

Hierunter wird das Abtrennen der Äste vom gefällten Baum verstanden. Zuerst die obersten Äste absägen. Auf der einen Seite des Baumes stehen und die Äste auf der anderen Seite des Baumes entfernen, sodass der Baumstamm als Schutz zwischen Bediener und Säge dient. Vorsicht bei Ästen, die unter Spannung stehen die Säge muss auf der richtigen Seite angesetzt werden, um ein Einklemmen des Schwerts zu vermeiden.

Warnung! Beim Entasten niemals auf den Baumstamm stellen.

11. Baumstamm ablängen

Hierunter wird das Teilen des gefällten Baumes in Abschnitte verstanden. Auf einen sicheren Stand und ein gutes Gleichgewicht achten. Bei Sägearbeiten am Hang stets oberhalb des Baumstamms stehen. Der Stamm sollte möglichst auf irgendeine Weise abgestützt werden. Wenn er direkt auf dem Boden aufliegt, besteht die Gefahr, dass die Säge den Boden berührt und die Sägekette stumpf wird. Wenn der Baumstamm an beiden Enden aufgebockt ist, muss er zuerst in der Mitte geteilt werden. Zuerst von oben durch den halben Stamm sägen und dann von unten weitersägen, bis die Sägeschnitte aufeinandertreffen. Darauf achten, dass die Sägekette nicht mit dem Boden in Berührung kommt.

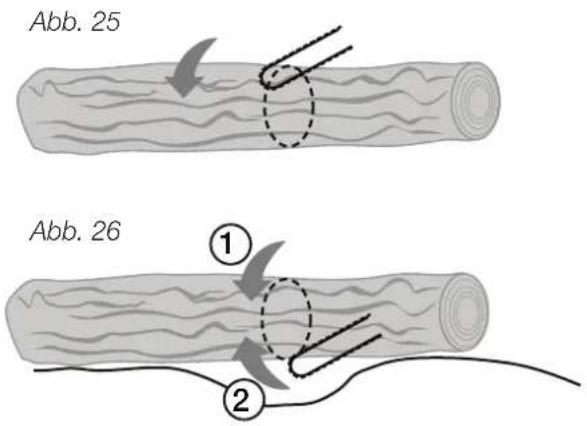

1. Wenn die gesamte Länge des Baumstammes gleichmäßig aufliegt: Zuerst von oben sägen, dann den Stamm auf die andere Seite rollen und den Rest wieder von oben durchsägen, bis die Sägeschnitte aufeinandertreffen (Abb. 25).
2. Wenn der Baumstamm an einem Ende aufliegt (z. B. bei Verwendung eines Sägebocks): Zuerst 1/3 des Stammdurchmessers von der Unterseite her sägen, um ein Zerbrechen zu vermeiden. Dann den Rest von oben auf Höhe des Unterschnitts durchsägen.
3. Wenn der Baumstamm an beiden Enden aufliegt: Zuerst 1/3 des Stammdurchmessers von der Oberseite her sägen, um ein Zerbrechen zu vermeiden. Dann den Rest von unten auf Höhe des Oberschnitts durchsägen (Abb. 26).

Achtung: Beim Ablängen am besten eine Stütze verwenden, beispielsweise einen Sägebock. Falls dies nicht möglich ist, kann der Baumstamm mit einem anderen Gegenstand aufgebockt werden. Sicherstellen, dass der Baumstamm sicher liegt und nicht wegrutschen oder wegrollen kann.

Ablängen mithilfe eines Sägebocks

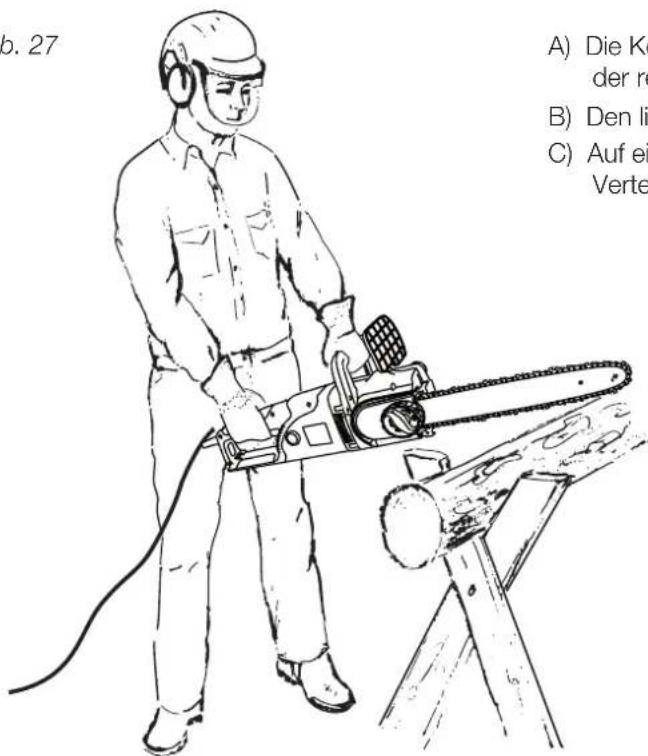

Abb. 27

A) Die Kettensäge beim Sägen mit beiden Händen auf der rechten Seite des Körpers festhalten.
B) Den linken Arm so gerade wie möglich halten.
C) Auf einen sicheren Stand und die gleichmäßige Verteilung des Körpergewichts auf beide Füße achten.

12. Wartung und Pflege

Hinweis: Vor Service- und Einstellarbeiten stets den Stecker des Netzkabels aus der Steckdose ziehen.

Die Lüftungsöffnungen des Motors stets frei von Spänen und Verunreinigungen halten. Die in der Bedienungsanleitung erläuterten Service- und Einstellarbeiten dürfen selbst durchgeführt werden. Alle sonstigen Reparatur-/Einstellarbeiten müssen durch einen Servicetechniker erfolgen. Das Produkt darf nur auf die hier beschriebene Weise verwendet werden, da die Verwendung der Kettensäge sonst nicht sicher ist.

13. Aufbewahrung

Die Kettensäge bei Nichtbenutzung auf einem sauberen, trockenen und ebenen Untergrund entweder sicher verschlossen oder außerhalb der Reichweite von Kindern aufbewahren.

14. Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

15. Fehlersuche

Fehler Ursache Lösung
Der Motor startet nicht.	Kein Strom. Steckdose, Kabel, Stecker	überprüfen.
		Beschädigtes Stromkabel: Austauschen niemals ein beschädigtes Stromkabel verwenden.
		Beschädigte Schalter müssen durch einen Servicetechniker erneuert werden.
	Rückschlagschutz/Kettenbremse ausgelöst.	Siehe Rückschlagschutz/Kettenbremse lösen (Abb. 5).
	Verschlissene Kohlenbürsten. Kohleb	ürsten durch einen Servicetechniker erneuern lassen.
Kette bewegt sich nicht.	Rückschlagschutz/Kettenbremse ausgelöst.	Siehe Rückschlagschutz/Kettenbremse lösen (Abb. 5).
Schlechte Leistung. Falsch	montierte Sägekette. Sägekette falsch herum montiert;Richtung überprüfen.
	Stumpfe Sägekette. Sägekette schärfen.
	Kettenspannung. Kettenspannung überprüfen.
Säge läuft schwer, Kette springt vom Schwert.	Kettenspannung. Kettenspannung überprüfen.
Kette wird heiß. Kettenschmierung. Ölstand kontrollieren.
		Kettenschmierung kontrollieren.

16. Technische Daten

Leistung

Nennspannung

Schnittgeschwindigkeit

Max. Schnitttiefe

Gewicht

Schalldruckpegel

2400 W

230 V, 50 Hz

14 m/s

350 mm

4,7 kg (ohne Schwert und Kette)

LpA = 93 dB(A), KpA = 3 dB(A)

LwA = 106 dB(A), KwA = 3 dB(A)

Schwingungs-

emissionswert

Öltankvolumen

Sägekette

Schwert

7,5 m/s ^2 , K = 1,5 m/s ^2

110 ml

3/8" 52 Glieder 1,3 mm

35 cm (14")

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

ELECTRIC CHAIN SAW

Cocraft 40-9509 / 18-3573

SF7J101-24-SLN / SF7J101-24-SLN

Machinery Directive2006/42/EC	EMC Directive2014/30/EU	Low Voltage Directive
EN 60745-1:2009+A11:10EN 60745-2-13:2009+A1:10	EN 55014-1:2006/A1:2009/A2:2011EN 5014-2:1997/+A1:2001/+A2:2008EN 61000-3-2:2014EN 61000-3-3:2013

Erteilt durch folgende Benannte Stelle:

Intertek Deutschland GmbH, Stangenstraße 1,

70771 LEINFELDEN-ECHTERDINGEN

Clas Ohlson GmbH, Jungfernstieg 38,

20354 HAMBURG
