Produkttype	Elektrisk motorsag
Effekt	2400 W
Merkespenning	230 V, 50 Hz
Kjedehastighet	14 m/s
Maksimal skjærelengde	350 mm (14 tommer)
Vekt (uten sverd og kjede)	4,7 kg
Oljetankkapasitet	110 ml
Sverdlengde	14 tommer (35 cm)
Sagkjede	3/8", 52 ledd, 0,050" tykkelse
Lydtrykknivå (LpA)	93 dB(A), K=3 dB(A)
Lydeffektnivå (LwA)	106 dB(A), K=3 dB(A)
Vibrasjonsnivå	7,5 m/s², K=1,5 m/s²
Sikkerhetsfunksjoner	Kjedesperre, kastbeskyttelse, overbelastningsindikator, avstengningsbryter
Kjedens smøring	Automatisk, kontroller oljenivået regelmessig
Justering av kjedestramming	Verktøyløs knott på kjedekapsel
Mykstart	Ja, når full hastighet etter ca. 3 sekunder
Krav for skjøteledning	Godkjent for utendørs bruk, min 1,5 mm², maks 75 m
Anbefalt verneutstyr	Vernebriller/visir, hørselsvern, hansker, motorsagbukse, sklisko
Tiltenkt bruk	Kun kapping av tre; ikke for plast, murverk eller byggematerialer
Oppbevaring	Tørt, godt ventilert, utilgjengelig for barn
Avhending	Resirkuler i henhold til EU-regler; bland ikke med husholdningsavfall

Ofte stilte spørsmål - HCI 2400-T Cocraft

Hvordan justerer jeg kjedestrammingen på Cocraft HCI 2400-T?

Først, koble fra motorsagen. Løsne deretter den svarte låseknotten litt. Vri den ytre strammeknotten for å justere strammingen slik at kjedet kan løftes omtrent 5 mm midt på sverdet. Til slutt, stram låseknotten.

Hvilken type olje skal jeg bruke til kjedens smøring?

Bruk kun dedikert kjedeolje. Bruk aldri spillolje. Miljøvennlig kjedeolje anbefales. Hold alltid oljetanken fylt over "MIN"-merket.

Hvorfor starter ikke motorsagen?

Mulige årsaker: ingen strøm (sjekk støpsel, stikkontakt og skjøteledning), kjedebremsen er aktivert (trykk kastbeskyttelsen tilbake for å tilbakestille), eller slitte kullbørster (krever servicetekniker). Sørg for at avstengningsbryteren og avtrekkeren trykkes inn samtidig.

Hvordan tilbakestiller jeg kjedebremsen?

Slå av motorsagen. Skyv det fremre håndvernet (kastbeskyttelsen) tilbake til oppreist stilling til det klikker. Kjedebremsen er nå tilbakestilt og sagen kan startes igjen.

Hvilken skjøteledning anbefales for denne motorsagen?

Bruk kun skjøteledninger beregnet for utendørs bruk med minste tverrsnitt på 1,5 mm² og maksimal lengde på 75 meter. Lengre ledninger kan forårsake spenningsfall og effekttap.

Hvor ofte bør jeg kontrollere kjedens smøring?

Kontroller oljenivået før hver bruk og regelmessig under drift. Oljenivået kan ses gjennom vinduet på oljetanken. Hvis det ikke sees olje på en lys bakgrunn når sagen går, rengjør oljeutløpet og hullet i sverdet.

Hva betyr overbelastningsindikatoren?

Grønt lys indikerer normal drift. Hvis det røde lyset tennes, er sagen overbelastet. Reduser trykket på treet til det røde lyset slukker. Langvarig overbelastning kan skade sagen.

Kan jeg bruke motorsagen til felling av trær?

Motorsagen er primært designet for greinkapping og kapping av små stokker. Den kan brukes til felling av små trær med forsiktighet. For større trær, følg riktig fellingsteknikk: lag et fallhakk og et ryggsnitt, og la det stå igjen et hengsel for å kontrollere fallretningen.

Hvordan sliper jeg sagkjedet?

Koble fra sagen. Bruk en 4 mm rundfil, og fil hver tann i en 30° vinkel horisontalt over sverdet. Fil med samme antall drag per tann. Hver 5. slipegang, kontroller dybdemålerne med en flatfil.

Hva er riktig måte å holde motorsagen på?

Hold alltid det bakre håndtaket med høyre hånd og det fremre håndtaket med venstre hånd. Bruk aldri sagen med én hånd. Hold et fast grep med tommelen og fingrene rundt håndtakene for å kontrollere kast.

BRUKSANVISNING HCI 2400-T Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

3.3 Fyll på kedjeolja 27

3.3 Fyll på kedjeolja

Kontroll av kedjesmörjning

Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data.

Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

Innholdsfortegnelse

1. Sikkerhetsinstrukser - Elektriske håndverktøy 37

1.1 Generelle sikkerhetsinstrukser - EN 60745-1....37

1.2 Advarsler ved bruk av kjedesag 38

1.3 Hvordan kast kan oppstå med kjedesagen 39

1.4 Forebygging mot kast 39

1.5 Produktmerking med sikkerhetssymboler på maskinen 40

1.6 Sikkerhetsinformasjon 40

1. Beskrivelse....41

2. Forberedelser for start 42

3.1 Montering av sverd og kjede 42

3.2 Stramming av kjedet.... 43

3.3 Påfylling av kjedeolje.... 44

3.4 Feste skjøteledningen til kjedesagen 44

3.5 Smøring av kjedet.... 44

3.6 Sverdet 45

3.7 Beskyttelse mot kast/kjedebrems.... 45

1. Sliping/filing av sagkjedet....46

2. Bruk av kjedesagen 46

5.1 Tiltak for å beskytte kjedesagen 46

5.2 Husk følgende ved bruk av kjedesagen 47

5.3 Indikasjon på overbelastning 47

1. Tips for bruk av kjedesagen 47

2. Husk 47

3. Kapping av trær som ligger i spenn 48

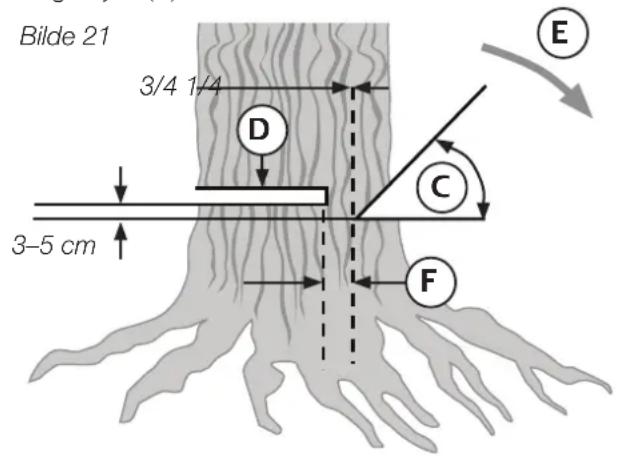

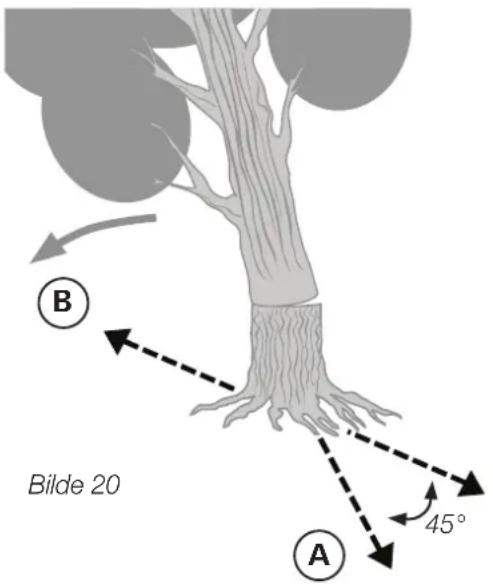

4. Felling av trær 49

5. Kvisting....50

6. Kapping....51

7. Rengjøring og vedlikehold....52

8. Oppbevaring....52

9. Avfallshändtering 52

10. Feilsøking....52

11. Tekniske data 52

Advarsel! Når du bruker elektriske verktøy skal alltid følgende generelle sikkerhetsregler følges, for å unngå brannfare, elektrisk støt og personskade:

Trekk alltid støpselet ut fra strømuttaket før ev. service eller justering av produktet!

1. Sikkerhetsinstrukser - Elektriske håndverktøy

1.1 Generelle sikkerhetsinstrukser - EN 60745-1

Advarsel! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene følges, kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader. Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller er batteridrevne.

TA VARE PÅ DENNE VEILEDNINGEN.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i omgivelser med eksplosjonsfare, som for eksempel nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre på god avstand når håndverktøy er i bruk. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen skades. Bær aldri verktøyet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal en benytte skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.
f) Dersom det elektriske håndverktøyet må benyttes i fuktige omgivelser, skal verktøyet kobles til et strømnett via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon "OFF" før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon "ON", kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står stødig og har god balanse i kroppen under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Bruk fornuftige klær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker, smykker og annet løstsittende unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Trekk støpselet ut før justeringer og skifte av tilbehør på verktøyet og når det ikke skal brukes. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.
e) Vedlikehold av elektriske håndverktøy. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

1.2 Advarsler ved bruk av kjedesag

• Hold alle kroppsdeler bort fra sagens roterende deler mens kjedet roterer. Påse at ikke kjedesagen er i kontakt med noe, när den startes. Ett lite øyeblikk med uoppmerksomhet kan føre til store ulykker.
• Ha alltid et godt grep i både fremre og bakre håndtak på kjedesagen. Bruk høyre hånd på det fremre og venstre på bakre håndtak for å redusere faren for personskade.
• Bruk vernebriller og hørselsvern. Det anbefales også å bruk personlig verneutstyr som hjelp, hansker, bukser og sko. Riktig beskyttelse reduserer faren for personskade.
• Bruk ikke kjedesagen når du er oppe i et tre. Det kan føre til personskader.
• Påse å ha god balanse i kroppen ved bruk av kjedesagen. Stå helst på en plan flate. Skjeve eller ustabile arbeidsstillinger, som for eksempel å stå på en stige, fører fort til at man mister balansen eller kontrollen på kjedesagen.
• Husk at kvister som ligger i spenn slår tilbake når de kappes. Vær derfor ekstra varsom i tilfeller hvor kvist etc. står i spenn så du ikke mister kontrollen når taket slipper.
• Vær forsiktig når du sager i busker og kratt. Di tynne kvistene kan feste seg i kjedet og kastes mot/fra deg eller få deg til å miste balansen.
• Bær alltid kjedesagen i det fremre håndtaket og med motoren skrudd av. Vend sverdet bort fra kroppen. Beskyttelsen på sverdet skal alltid være montert ved oppbevaring og transport av kjedesagen. Riktig håndtering av kjedesagen reduserer muligheten for skader på personer.
• Følg manualens anbefalinger for smøring, stramming av kjede og bytte av tilbehør. Feil stramming eller mangel på smøring av sagkjedet kan øke faren for kast med sagen.
• Hold alltid håndtakene tørre, rene og fri for olje/fett. Fett/olje på håndtaket øker faren for at man mister kontrollen på sagen.
• Kjedesagen skal kun brukes på trematerialer. Den må ikke benyttes til andre formål en det den er beregnet for. For eksempel: Sag aldri i plast, tegl eller andre byggematerialer som ikke er laget av tre. Feil bruk kan føre til farefulle situasjoner.

1.3 Hvordan kast kan oppstå med kjedesagen

• Kast kan forekomme hvis sverdet eller spissen på sverdet kommer bort i ett objekt, eller når treemnet trykkes sammen og klyper kjedet sammen i sporet.
• Kontakt med sverdspissen kan i enkelte tilfeller føre til uventede reaksjoner, hvor sverdet kastes opp og bakover mot brukeren.
• Hvis sagkjedet klypes fast på oversiden av sverdet, kan det trykkes bakover mot brukeren.
• Alle disse reaksjonene kan gjøre at bruker mister kontrollen over sagen, noe som igjen kan føre til alvorlige personskader. Man må ikke stole blindt på sagens innebygde sikkerhetsfunksjoner. Som bruker av en kjedesag skal du alltid ta visse forhåndsregler, som kan hindre ulykker og skader.

1.4 Forebygging mot kast

Kast med sagen er et resultat av feil bruk og/eller bruksmetode eller at den brukes i feil miljø. Det kan unngås ved at man tar visse forhåndsregler, som:

• Hold kjedesagen med et godt grep med begge hendene. Hold kroppen og armene i en stødig posisjon slik at man kan stå imot kreftene ved for eksempel et kast i sagen. Kreftene i ett kast kan kontrolleres av brukeren, dersom man har tatt visse forhåndsregler. Slipp ikke håndtakene.
• Unngå å strekke deg og jobb aldri med sagen over skulderhøyde. Dette vil hjelpe til å unngå uventede situasjoner.
• Bruk kun sverd og sagkjeder av den typen som produsenten anbefaler. Bruk av feil tilleggsutstyr kan føre til kast og personskader.
• Følg produsentens instruksjoner for sliping og vedlikehold. Ved for mye sliping øker faren for kast i kjedesagen.
• Hold i kjedesagen på de isolerte gripeflatene. Hvis ikke kan sagen lede strøm og gi deg støt dersom du sager i skjulte strømledninger etc. Hvis sagen kommer i kontakt med spenningsførende ledninger kan metallflatene på sagen bli spenningsførende og gi operatøren elektrisk støt.

1.5 Produktmerking med sikkerhetssymboler på maskinen Advarsel!

Advarsel!

Bruk alltid vernebriller/visir. Fare for flygende gjenstander.

Bruk hørselsvern.

Beskytt maskinen mot fuktighet og regn.

Trekk ut støpselet umiddelbart dersom skjøteledningen skades.

Lydeffekt LwA.

1.6 Sikkerhetsinformasjon

FEIL:

Sag ikke med sverdspissen, da dette kan føre til kast som igjen kan skade operatøren.

Sagen må ikke under noen omstendigheter holdes kun med én hånd, da dette øker faren for kast og at du mister kontrollen over sagen.

RIKTIG:

Hold alltid i sagen med begge hendene med høyre hånd på det bakre håndtaket og venstre på det fremre.

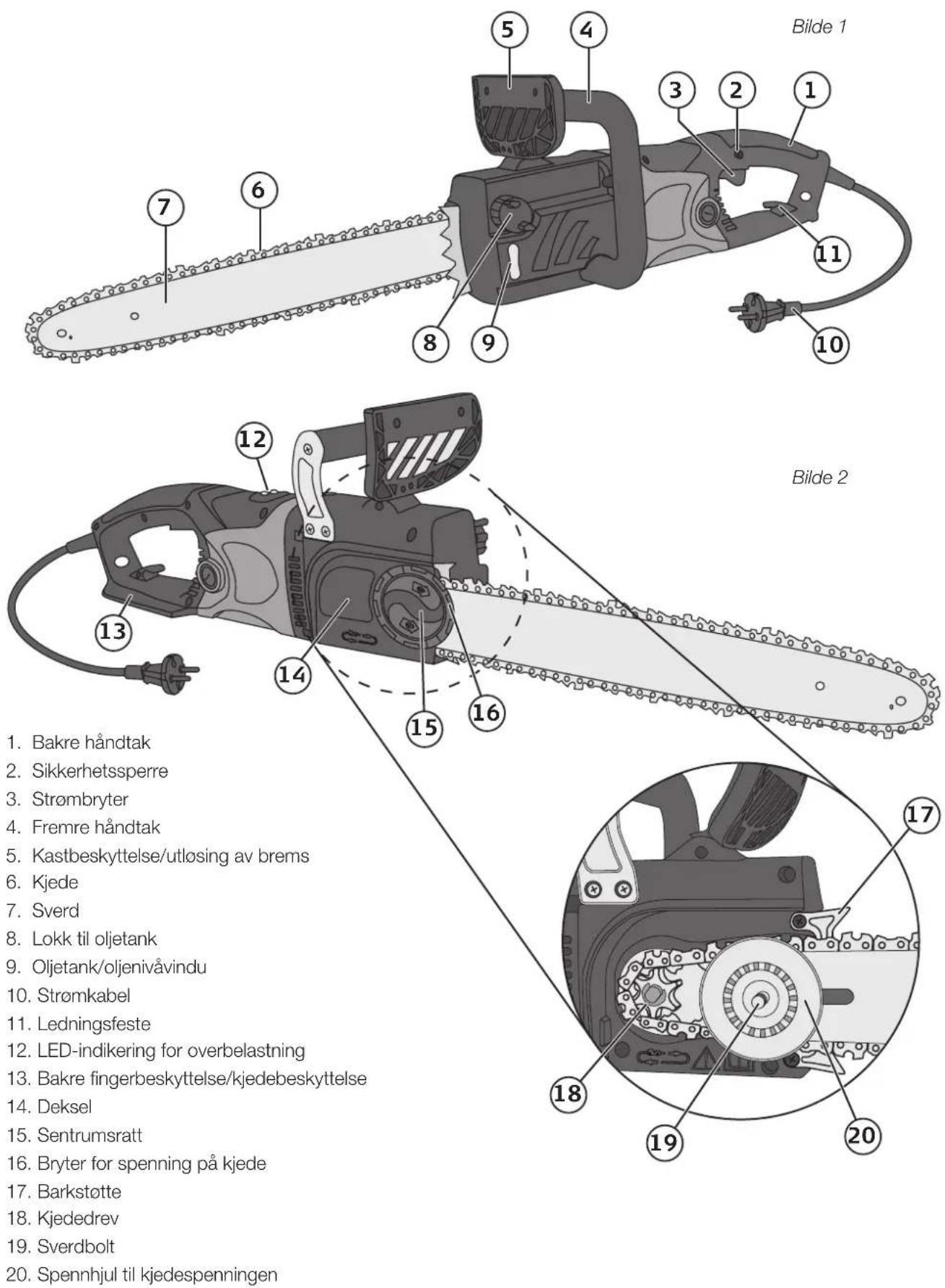

2. Beskrivelse

3. Forberedelser for start

• Kontroller at strømnettets spenning stemmer overens med merkingen på kjedesagen.
• Kontroller alltid sagen før start. Den må ikke startes dersom den er skadet eller har mangler. Etterfyll olje før MIN-markeringen er nådd. Kjedesmøringen kontrolleres på følgende måte: Start sagen og hold sverdet ca. 20 cm over en vedkubbe eller liknende. Hvis smøringen fungerer, skal det komme litt olje på vedkubben. Hvis det ikke kommer noe olje må utmatingsdysen rengjøres (se bilde 11, E) samt det øverste hullet på sverdet (se bilde 12, B). Dersom du er usikker, ta kontakt med et serviceverksted for hjelp. (Se 3.3 Påfylling av kjedeolje og 3.5 Smøring av kjedet).
• Kontroller strammingen av kjedet og juster det ved behov (se 3.2 Stramming av kjedet). Kontroller at kastbeskyttelsen/kjedebremsen fungerer (se Stille beskytter mot kast/kjedebrems tilbake).

Obs! Sagen har mykstart, noe som gjør at den ikke när fullt turtall för etter ca. 3 sekunder.

3.1 Montering av sverd og kjede

Beskrivelse

Sverd og kjede er ikke montert ved levering. Kjedesagen har en ny type innstilling av kjedespenningen og låsing av sagsverdet som består av to deler:

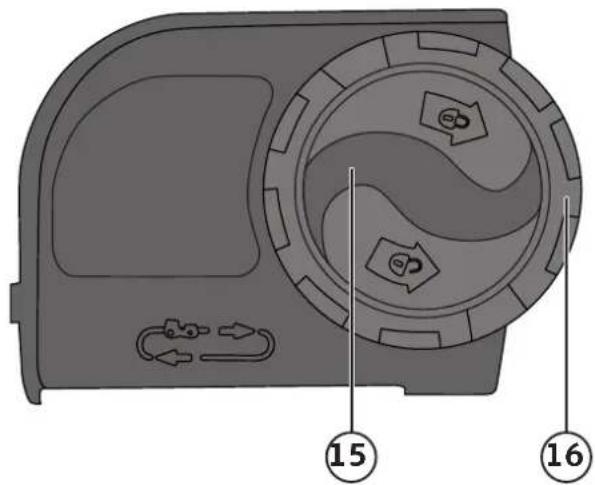

A. Et kombinert spenn/låseratt som er montert på kjededekselet.

Spenn/låserattet består av to forskjellige deler: Et sentrumsratt (15) for fastlåsing av sverd (og låsing av innstilling for stramming på kjedet), og et ytre ratt (16) for stramming av kjedet.

Bilde 3

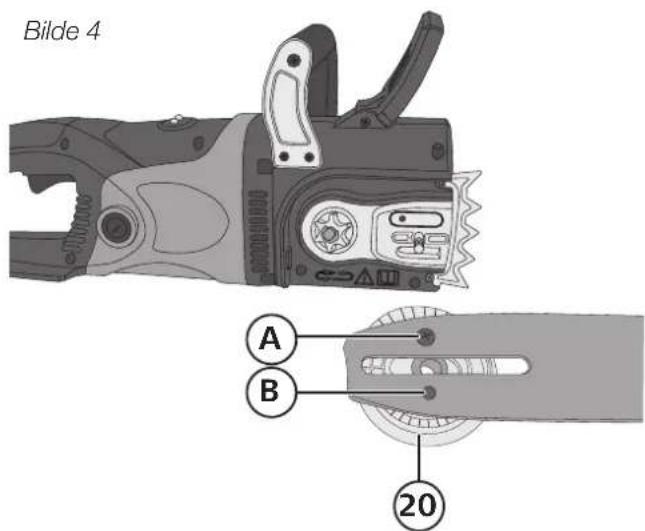

B. Et spennhjul for stramming av kjedet.

Spennhjulet (20) er montert på sverdet med en skrue (A) gjennom det nederste hullet, og en styrepinne i det øverste hullet (B) på sverdet.

Monter sverd og kjede som beskrevet nedenfor

Obs! Støpselet må være trukket ut av strømuttaket.

1. Skru ut sentrumsrattet (15) motsols og ta av kjededrevdekselet (14).

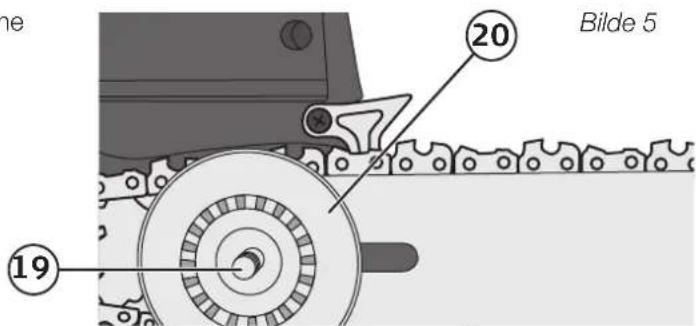

2. Sagsverdet har et spennhjul (20) montert. Vend sverdet slik at spennhjulet er på sverdets utside. Monter sverdet slik at sverdbolten (19) stikker gjennom hullet i spennhjulet (se bilde 5).

3. Vri spennhjulet medurs så langt som mulig.

4. Vend sagekjetet slik at eggene på skjærelenkene på oversiden av sverdet vender framover mot sverdspissen (sagekjetet trekker på sverdets underside og skyver på oversiden).

1. Monter kjedet slik at det passer i drivhjulet og i styresporene rundt hele sverdet. (se bilde 6).
2. Drei spennhjulet medsols og stram kjedet forsiktig. Kontroller at kjedet ligger riktig på sverd og drivhjul.

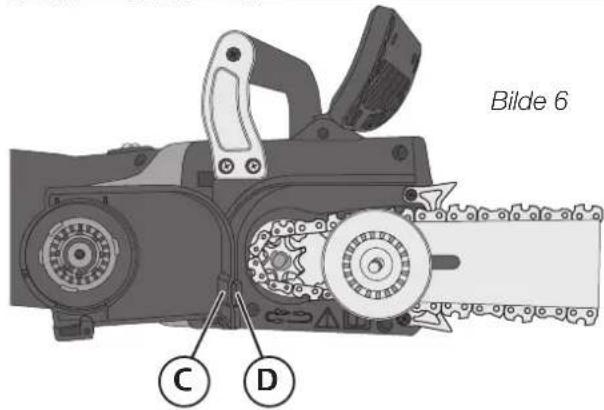

3. Monter kjededrevdekselet (14) ved å tilpasse haken (C) som sitter i bakkant på dekselet, mot hullet (D) på sagen og deretter dreies dekselet slik at sentrumsrattets (15) bolt ligger an mot sverdbolten (19). Vri sentrumsrattet (15) medsols slik at det entrer sverdbolten (19) og spenn kjedet. Kjedet dreies medsols på det ytre rattet (16). (Sentrumsrattet (15) er kun til for låsing av sverdet og det ytre rattet (16) er til strammingen av kjedet).

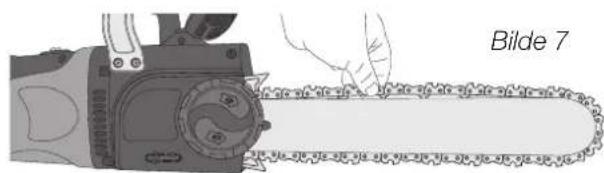

4. Stramming av kjedet: På midten av sverdet skal man kunne løfte kjedet opp ca. 5 mm fra sverdet. Juster ved behov: Lösne litt på det svarte sentrumsrattet (15), juster spenningen på kjedet ved å dreie på rattet (16). Når ønsket spenning er oppnådd låses kjedet ved å dreie på det svarte sentrumsrattet igjen.

3.2 Stramming av kjedet

Obs! Trekk alltid støpselet ut av strømuttaket før service og justeringer på sagen. Bruk vernehansker.

Justere spenningen på kjedet

1. Kontroller strammingen på kjedet først: På midten av sverdet skal man kunne løfte kjedet opp ca. 5 mm fra sverdet. Da er kjedet riktig strammet.
2. Juster ved behov: Løsne litt på det sorte sentrumsrattet (15) på låserattet. Juster kjedespenningen ved å dreie på det ytre rattet (16) (se bilde 3).
3. Trekk til det sorte sentrumsrattet for å låse sverdet og den nyinnstilte strammingen på kjedet. (Før sverdet festes igjen må man påse at kjedet ligger riktig i drivhjulet og styresporene på sverdet).

3.3 Påfylling av kjedeolje

Tørk av oljelokket (8) før det skrus av for å forhindre at det kommer smuss ned i tanken. Skru av lokket og fyll oljen i tanken (9). Oljenivået kan, under fylling, sees under påfyllingshullet. Fyll til maks nivå og skru lokket på igjen. Tørk bort ev. spill.

3.4 Feste skjøteledningen til kjedesagen

Bruk skjøteledning som er beregnet til utendørsbruk og som har stor nok kapasitet (minst 1,5 mm², maks 75 meter lang). Skjøteledningen festes til det bakerste håndtaket som vist på bildet. Hvis skjøteledningen er lengre enn 30 meter må det regnes med spenningsfall som fører til redusert kapasitet på sagen.

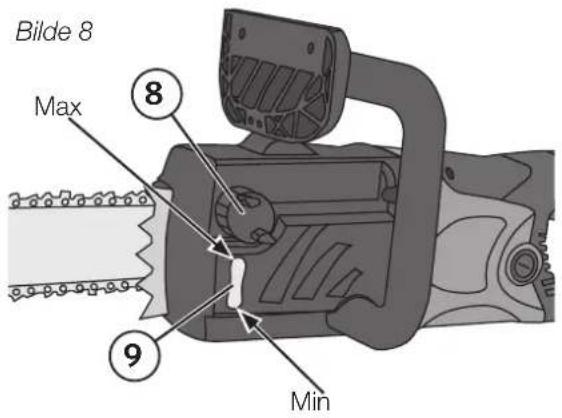

3.5 Smøring av kjedet

Sagkjedet og sverdet må smøres av og til for å unngå stor slitasje. Kjedesmøringen skjer automatisk. Sagen må aldri brukes uten smøring. Både sverdet og kjedet blir skadet ved bruk uten smøring. Det er derfor viktig å kontrollere kjedesmøring og oljetankens nivå før bruk. (bilde 10) Bruk aldri sagen hvis oljenivået er under «MIN».

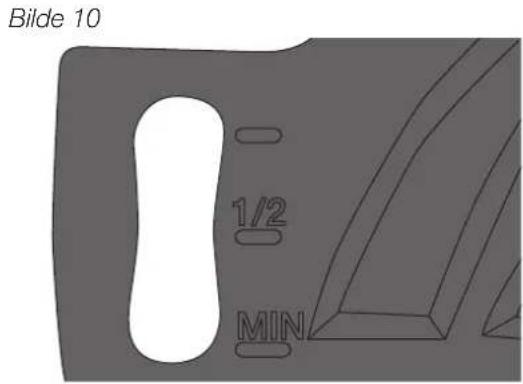

• Min: Når oljenivået er under «MIN» eller 5 mm opp på «vinduet» ved oljetanken (9), etterfyll med kjedeolje.
• Maks: Fyll på med olje til hele «vinduet» er fullt.

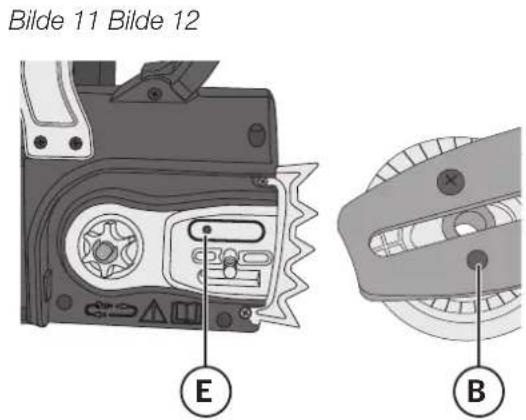

Kontroll av kjedesmøring

Start sagen og hold sverdet ca. 20 cm over en ved-kubbe eller liknende. Hvis smøringen fungerer, skal det komme litt olje på vedkubben. Hvis det ikke kommer noe olje ut må utmatingsdysen (E) og det överste hullet på sverdet (B) rengjøres. Dersom du er usikker, ta kontakt med et serviceverksted for hjelp. Vær forsiktig så ikke kjedet kommer i kontakt med bakken under testingen.

Levetiden for sverdet og kjedet er avhengig av hvilken kjedeolje man benytter. Bruk aldri spillolje etc., kun olje som er beregnet til formålet. Bruk miljøvennlige sagkjede oljer og oppbevar oljen i en tett dunk som er beregnet til dette.

3.6 Sverdet

Sverdet (7) slites mest i spissen og på undersiden. Vend sverdet når kjedet files/slipes slik at det slites på begge sidene. Fil bort eventuelle skarpe grader på sverdet med en flatfil.

Kjededrev

Kjededrevet (18) slites også. Kontroller om det har slitasjemerker eller er de- formert. Hvis det er det, må det skiftes ut. Et slitt kjededrev sliter på sagkjedet. Kontakt forhandler eller serviceverksted for skifte av kjededrev.

Sverdbeskyttelse

Sett sverdbeskyttelsen på plass straks sagingen er utført og behold det på ved oppbevaring og transport av sagen.

Bilde 13

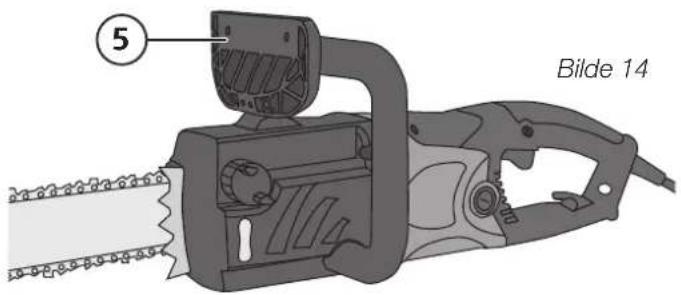

Ved et ev. kast vil kjedebremsen aktiveres ved at beskyttelsen (5) trykkes fram av hånden og kjedet stopper.

Testing av kast-beskyttelsen

Advarsel! Kontroller kjedebremsen, før bruk ved hver oppstart, på følgende måte:

Hold i sagen med begge hendene. Start sagen og skyv kastebeskytteren fram (mot «0») med håndleddet. Sagekjedet skal stoppe umiddelbart.

Stille beskytter mot kast/kjedebrems tilbake

Kjedebremsen skal alltid stilles tilbake når sagen skal startes igjen. Skru av kjedesagen (slipp strømbryteren). Trykk kastebeskytteren (5) bakover til den låses i den bakre posisjonen. Nå er kjedebremsen stilt tilbake.

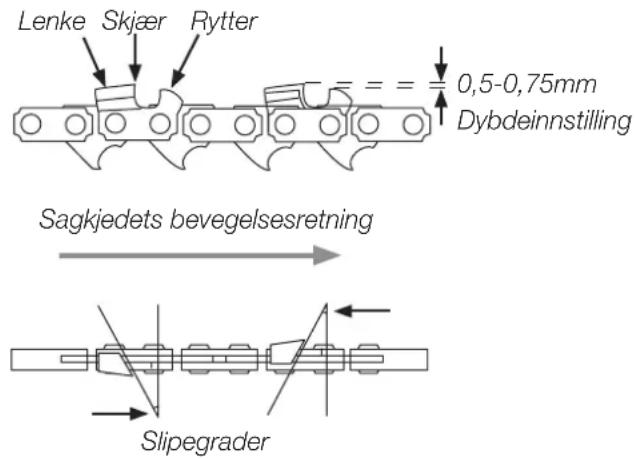

4. Sliping/filing av sagkjedet

Når kjedet begynner å bli sløvt må det skiftes ut eller files/slipes.

Obs! Det er enklest å file kjedet med en «filemal». En slik kan kjøpes hos fagforhandler.

Les malens bruksanvisning grundig før bruk.

Slik files kjedet:

• Trekk støpselet ut av strømuttaket.
• Bruk vernehansker.
• Kontroller strammingen av kjedet.
• Bruk en rundfil med ∅ 4 mm.
• Fil vinkelrett (horisontalt) mot sverdet i en vinkel på 30° mot kjedets bevegelsesretning.
• Fil hvert skjær utover og framover i kjedets bevegelsesretning.
• Bruk like mange drag med filen på hvert skjær.
• Kontroller rytternes høyde ved hver 5. filing. Hvis rytterne trenger å bli filt, benytt en flatfil. Det er viktig at opprinnelig profil beholdes.
• Mål rytternes høyde med en mal etter filingen (malen kan kjøpes hos fagforhandler.)

Bilde 16

5. Bruk av kjedesagen

Obs! Bruk alltid vernebriller/visir, hørselsvern, vernehansker og verneklær som er beregnet på saging!

Bruk kun skjøteledning som er godkjent for utendørsbruk og som har stort nok areal (minst 1,5 mm², maks 75 meter lang). Kjedesagen er utstyrt med en sikkerhetsstrømbryter. Strømbryteren og startsperren på det bakerste håndtaket (1) må trykkes inn for å starte sagen. Sagen må holdes med begge hendene, én på hvert håndtak, ved oppstart av sagen.

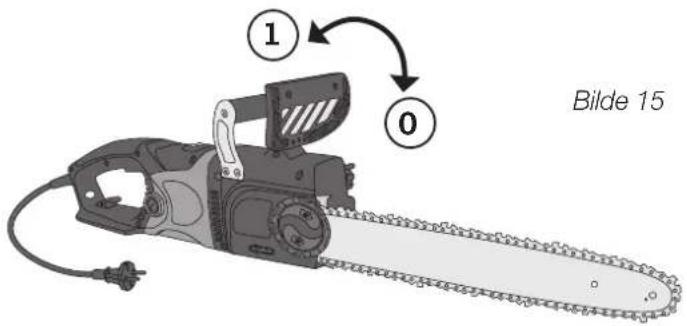

Hvis det er problemer med å starte sagen kan det hende at kjedebremsen (5) må stilles tilbake. Trykk kastebeskyttelsen bakover, se avsnittet 3.7 Beskyttelse mot kast/kjedebrems, Stille beskytter mot kast/kjedebrems tilbake (se bilde 15). Sagen starter mykt og med maks turtall etter ett par sekunder.

Stenge kjedesagen

Slipp opp strømbryteren (3) og startsperren (2). Sagen vil da stoppe umiddelbart.

Etter bruk

Rengjør kjedet og sverdet, og sett på sverdbeskyttelsen.

5.1 Tiltak for å beskytte kjedesagen

Obs! Sagen skal ikke brukes i regn eller ved høy luftfuktighet.

Obs! Trekk ut støpselet umiddelbart dersom skjøteledningen skades. Kjedesagen må ikke tas i bruk hvis ledningen er skadet.

Kontroller at sagen ikke har skader. Kontroller også alle beskyttelser/vern og sikkerhetsanordninger. Sagen må ikke benyttes dersom noen av disse har skader. Påse at alle bevegelige deler fungerer som de skal. Alle deler må være riktig montert og oppfylle alle funksjonskrav. Alle deler som er skadet må skiftes av kyndige fagpersoner dersom ikke annet er oppgitt i bruksanvisningen.

5.2 Husk følgende ved bruk av kjedesagen

Kast med sverdet

• Kast forekommer oftest ved at sverdspissen kommer i kontakt med uønskede gjenstander.
• Sag aldri med sverdets spiss da det kan føre til kast på sagen.
• Bruk alltid vernebriller/visir, hørselsvern, vernehansker og verneklær med sagbeskyttelse!
• Påse at trestykket, som skal sages, sitter godt fast. Fest det med en form for låsing ved behov så begge hendene er frie til å holde sagen stabil med.
• Kast fører ofte til at sagekjedet blir sløvt og slakt. Et sløvt kjede kan føre til kast. Bruk aldri kjedesagen over skulderhøyde.
• Påse at kjedet er riktig slipt/filt. Et kjede som er feilslipt kan føre til farlige situasjoner.

5.3 Indikasjon på overbelastning

Sagen er utstyrt med en overbelastningsindikasjon (12). Den består av to indikatorlamper: Én grønn (til høyre), som tennes når sagen startes og lyser ved vanlig drift. Den grønne slukkes og en rød lampe (til venstre) tennes ved overbelastning.

Indikatorlampene viser kun at kjedesagen er overbelastet, men stenger ikke sagen. Hvis du fortsetter å sage etter at den røde indikatorlampen er tent, kan sagen bli ødelagt eller sikringen vil utløses.

Reduser belastningen til kjedesagen ved å minske på trykket fra sverdet mot treemnet helt til den røde indikatorlampen slukker.

6. Tips for bruk av kjedesagen

Saging av ved

Følg disse sikkerhetsanmodningene ved vedsaging:

• Pass på at vedstykket ligger stabilt og sikkert, slik at det ikke glir eller ruller ved saging. Fest vedemnet før sagingen starter.
• Kjedesagen er kun beregnet for saging i trematerialer. Påse at emnet som skal sages i ikke inneholder steiner, spikre eller liknende. Unngå at sagekjetet kommer i kontakt med bakken, piggtråd etc. ved saging.
• Påse at sverdspissen ikke kommer i kontakt med kvister. Kapp kun én kvist av gangen. Pass på å stå stödig og bruk sklisikre sko.
• Forflytt ikke sagen med motoren i på. Hold ikke hånden på strømbryteren ved forflytting av sagen.

7. Husk

• Kjedesagen må startes før sagkjedet kommer i kontakt med arbeidsemnet.
• Sagen startes ved at startsperren og strømbryteren på det bakre håndtaket trykkes inn.
• Sett den nedre delen av barkstøttet mot vedstykket og start sagingen. Trekk kjedesagen litt tilbake og flytt den slik at vedstykket er høyre oppe på barkstøtten og fortsett sagingen.
• Vær forsiktig ved saging av ved som er kløyvet eller sprukket. Spisse fliser kan slynges ut.

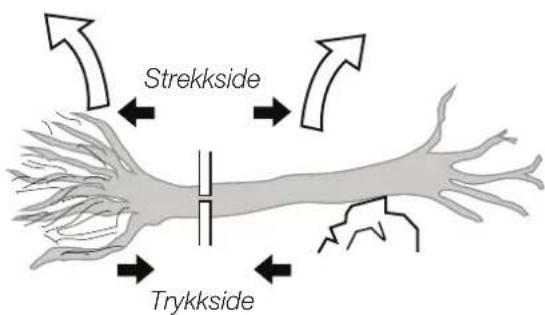

Studer hvordan treet er bøyd, før sagingen starter. Dersom man sager fra den siden av stokken som har trykk, kan sagen kile seg fast. Hvis man sager fra den andre siden, kan stokken spjelkes.

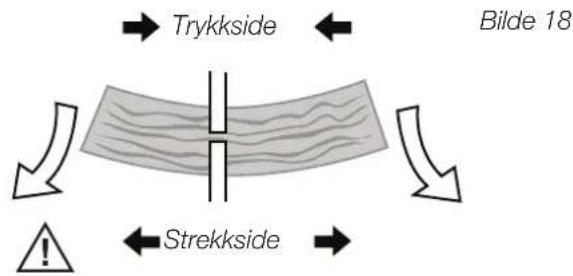

Oversiden er belastet med strekkrefter og undersiden med trykkrefter.

Advarsel: Treet splittes opp ved kapping.

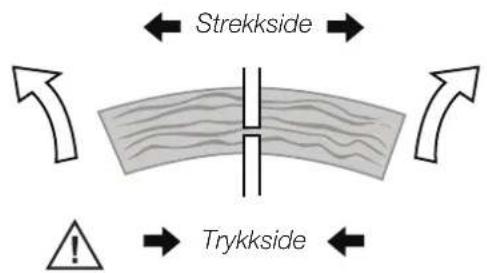

Undersiden er belastet med strekkrefter og oversiden med trykkrefter.

Advarsel: Treet slår nedover ved kapping.

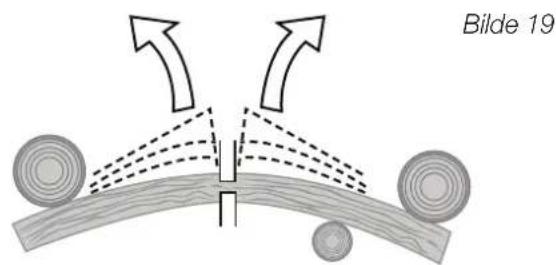

Oversiden er belastet med strekkrefter og undersiden med trykkrefter.

Advarsel: Trestammen slår raskt oppover med stor kraft og vrir seg ved kapping, og rotdelen kan velte fram- eller bakover. Vær ekstra varsom i slike situasjoner.

Begge sider er belastet med trykkrefter.

Advarsel: Trestammen kan slå til siden ved kapping. Vær ekstra varsom i slike situasjoner.

9. Felling av trær

Denne sagen er ikke beregnet for felling av trær, men først og fremst for kapping. Den kan brukes til felling av mindre trær. Spør noen som er kjent med bruk av motorsag dersom du er det minste usikker på hvordan den skal brukes.

Verneutstyr som alltid skal brukes ved skogsarbeider: Hjelm m. hørselvern og visir, bukser med sagebeskyttelse og vernesko. Ha alltid ett førstehjelpsskrin tilgjengelig.

• Små trær kan oftest felles med ett snitt gjennom nesten hele stammen og deretter trykkes i riktig retning med hendene eller skulderen (ikke sag helt gjennom, men spar litt av stammen for å kunne styre retningen på fallet).
• Ved felling av større trær må en først lage et skjær for å styre fallretningen.

Advarsel! Pass på at du alltid har en rettrettvei klar. Rydd unna buskas og kvist som kan være i veien før du starter fellingen. Beste rettrettvei (A) er diagonalt bakover mot fallretningen.

Advarsel! Dersom terrenget heller, bør du alltid holde deg på oversiden av treet, fordi treet med størst sannsynlighet vil vri seg eller rulle nedover etter fellingen.

Obs! Treets fallretning (B) bestemmes av retningsskjæret. Før felling bør det sjekkes om treet heller i en bestemt retning eller om kvistene er større på en av treets sider. Dette virker inn på fallretningen.

Advarsel! Fell ikke trær hvis det er fare for at de kan falle på noe som kan skades, som f.eks. hus, gjerder etc. I slike tilfeller må en leie inn fagpersoner. Fell aldri trær i nærheten av kraftledninger eller telefonledninger. Påse at ingen tilskuere eller husdyr er i nærheten mens du feller. Følg med under fellingen at ingen uvedkommende nærmer seg faresonen.

Normal trefelling består av to trinn, retningsskjær (C) og fellingsskjær (D).

Start med det øverste retningsskjæret (C) på den sida av treet som vender i fallretningen (E). Deretter lager du det nederste retningsskjæret horisontalt slik at det treffer det øverste retnings skjæret (ikke sag for dypt). Retningsskjæret skal være bredt nok til å styre treet, så langt det lar seg gjøre, under fallet.

Advarsel! Gå aldri foran et tre etter at du har kappet retningsskjæret.

Kapp fallskjæret (D) fra den andre siden av treet og i en høyde på 3–5 cm over det nederste retningsskjæret.

Sag ALDRI helt gjennom stammen. La det ALLTID stå igjen ca. 5 cm (F), det er dette partiet som styrer treet når det faller. Hvis treet blir saget helt gjennom, mister du kontrollen på fallretningen. Plasser en kile eller brytjern i kuttet før sagingen er helt fullført. Hvis du sager hele skjæret før kilen eller brytejerne er satt på plass i sporet kan treet falle bakover og kile fast sverdet. Ta en siste sjekk på at ingen uvedkommende er i faresonen før du fjerner kilen.

Advarsel! Sjekk at ingen tilskuere, husdyr eller andre er i nærheten før du gjør det siste sagsnittet.

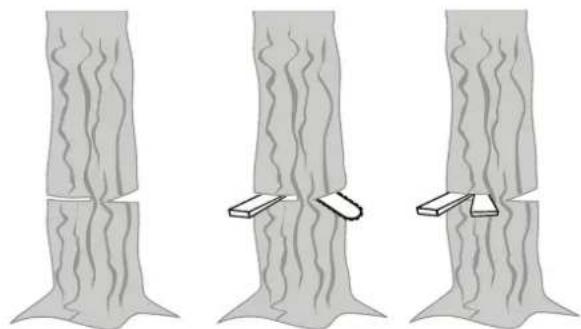

1. Bruk kiler av plast eller tre (A) for at sverdet (B) ikke skal feste seg i sporet.

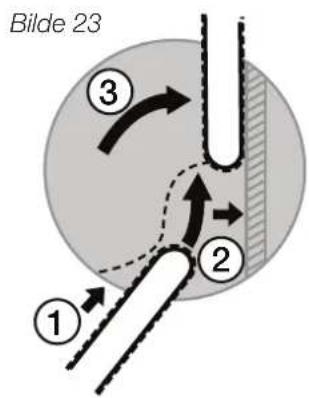

1. Hvis treets diameter er større enn lengden på sverdet må du lage to skjær.

Advarsel! Når du har sagd fellingsskjæret (D) slik at det gjenstår et lite stykke (F) kan treet veltes. Hvis det ikke vil falle, bør det benyttes kile eller brytejern for å hjelpe til.

Ta bort motorsagen, steng motoren og ta ett par skritt i rømningsveiens retning. Hold oppsikt med treet mens det faller (se bilde 20).

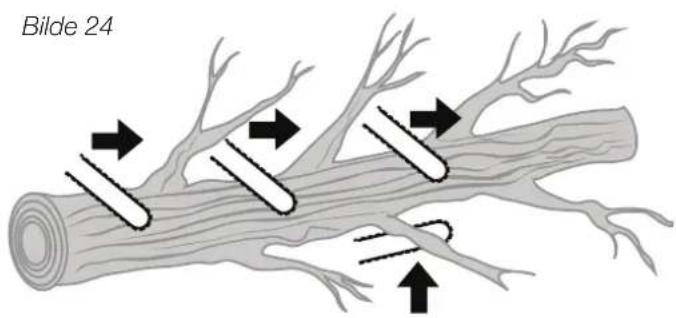

10. Kvisting

Med kvisting menes å kappe kvister på et liggende tre. Start med de øverste kvistene på treet. Stå på den ene siden av trestammen og kviste på den andre siden (da har du trestammen som beskyttelse mellom deg og motorsagen). Vær forsiktig med kappingen når kvistene er i spenn. De må kappes fra riktig side for ikke å klemme fast sverdet.

Advarsel! Stå aldri på trestammen ved kvisting.

11. Kapping

Ved kapping sages liggende trestokker til kortere lengder. Påse at du står stabilt og har god balanse. Hvis bakken heller, må du stå på oversiden av trestammen ved kapping. Trestokken bør helst ligge i en sagkrakk eller støttes godt opp, ved kapping. Den bør ikke ligge direkte på bakken, dette kan blant annet medføre at kjeder blir slovet. Hvis trestammen har støtte i begge ender må du starte med å kappe den på midten. Start med å sage gjennom halve stokken fra oversiden. Lag deretter et møtende snitt fra undersiden. Hvis ikke kan sagsverdet kile seg fast. Vær forsiktig så ikke kjedet kommer i kontakt med bakken.

1. En trestamme som har støtte under hele lengden: Sag fra oversiden først. Rull deretter stammen og lag et møtende snitt fra den nye oversiden (bilde 25).
2. Når stokken har støtte i den ene enden, (f.eks. när den ligger i en sagkrakk): Sag fra undersiden först (1/3 av diameteren. for å unngå kiling). Lag deretter et mötende snitt fra oversiden.

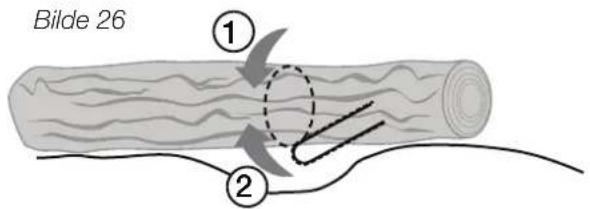

3. Dersom stokken har støtte i begge ender: Sag fra oversiden først (1/3 av diameteren, for å unngå kiling). Lag deretter et møtende snitt fra undersiden (bilde 26).

Obs: Den beste måten å kappe på er å bruke støtte, gjerne en sagbukk, og hvis dette ikke er mulig må stammen støttes opp på annen måte. Pass på at trestammen ligger stabilt og sikkert, slik at det ikke glir eller ruller ved saging.

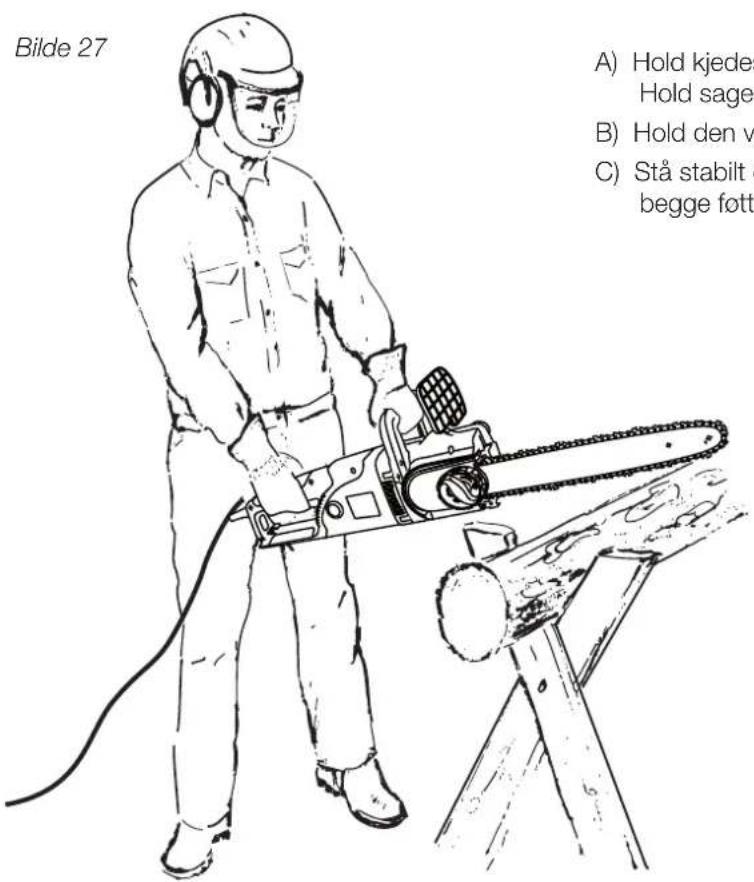

Kapping med bruk av sagkrakk

A) Hold kjedesagen stodig med begge hendene. Hold sagen på din høyre side ved saging.
B) Hold den venstre armen så rett som mulig.
C) Stå stabilt og med kroppsvekten godt fordelt på begge føttene.

12. Rengjøring og vedlikehold

Obs! Trekk alltid støpselet ut av strømuttaket før service og justeringer på sagen.

Hold alltid ventilasjonsåpninger fri for spon og smuss. Service og justeringer som er omtalt her i bruksanvisningen kan man utføre selv. Alt annet skal foretas av kyndige fagpersoner. Produktet må ikke modifiseres. Det skal kun brukes til det det er beregnet for.

13. Oppbevaring

Sagen skal oppbevares rent, tørt og på en plan flate. Den må låses inn og være utilgjengelig for barn og andre uvedkommende.

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

15. Feilsøking

Feil Årsak Løsning
Motoren starter ikke. Ingen	strøm. Kontroller strømuttak, kabel	og støpsel.
		Skadet strømledning: Skift ut skadede deler.
		Skadet strømbryter må skiftes av kyndige servicepersoner.
	Kastbeskyttelse/kjedebrems utløst.	Se avsnitt Stille beskytter mot kast/kjedebrems tilbake (se bilde 15).
	Slitte kullbørster. Lever sagen til service.
Kjedet vil ikke bevege seg.	Kastbeskyttelse/kjedebrems utløst.	Se avsnitt Stille beskytter mot kast/kjedebrems tilbake (se bilde 15).
Dårlig kapasitet. Kjedet er	montert feil. Kjedet er montert feil vei,	kontroller det og rett opp feil.
	Kjedet er sløvt. Slip kjedet.
	Kjedestrammingen. Kontroller at kjedet er riktig strammet.
Sagkjede hopper av. Kjedestrammingen. Kontroller at kjedet er riktig strammet.
Sagkjedet blir varmt. Kjedesmøring. Sjekk oljenivået.
		Kontroller kjedesmøringen.

16. Tekniske data

Effekt 2400 W

Spenning 230 V, 50 Hz

Skjærehastighet 14 m/s

Maks sagedybde 350 mm

Vekt 4,7 kg (uten sverd og kjede)

Lydnivåer LpA = 93 dB(A), KpA = 3 dB(A)

LwA = 106 dB(A), KwA = 3 dB(A)

Vibrasjonsnivå 7,5 m/s² K = 1,5 m/s²

Volum på oljetank 110 ml

Kjede 3/8" 52 lenker 1,3 mm

Sverd 35 cm (14")

Ketjusaha 2400 W

Tuotenro 18-3573

40-9509

Malli

SF7J101-24-SLN

SF7J101-24-SLN

Utstedt av følgende teknisk kontrollorgan:
