BRUKSANVISNING HS85-D Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

- Undvik oavsiktlig start.

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss for ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).

Sikkerhet

Generelle sikkerhetsregler for egen og andres sikkerhet

- Hold arbeidsstedet ryddig.

Uryddige arbeidsplasser innbyr til ulykker.

Elektromaskiner skal ikke benyttes i fuktige, våte miljøer eller ved regn. Påse at belysningen er god på arbeidsstedet. Sørg for god luftsirkulasjon ved støvfylte oppgaver. Bruk aldri elektriske maskiner/verktøy der de kan forårsake brann eller eksplosjon!

- Unngå elektrisk sjokk.

Unngå kroppskontakt med jordede formål som vannledning, element, komfyr etc. samtidig som du bruker elektromaskiner/verktøy.

- Hold barn og tilskuere på avstand.

Barn og tilskuere bør befinne seg på sikkerhetsavstand fra elektromaskiner/verktøy eller elkabler på arbeidsstedet.

• Barnesikker oppbevaring.

Oppbevar elektromaskiner/verktøy innelåst eller utenfor rekkevidde for barn när de ikke er i bruk.

Maskinen gjør jobben bedre og sikrere med beregnet matehastighet.

- Bruk riktig verktøy.

Bruk tilgjengelig utsugingsutrustning for å fjerne og samle opp støv og spon. Om maskinen er beregnet for det, påse at utrustningen brukes på riktig måte og tømmes ved behov.

Bruk tvinger eller skruestikke der dette er mulig, du kan da håndtere verktøyet med begge hender. Dette er sikrere enn å holde emnet med en hånd.

- Hold verktøyet i god stand.

Se etter at eggen er hvass for optimal effekt og sikkert resultat. Følg manualens anbefalinger for smøring og bytte av tilbehør. Kontrollér nettkabelen regelmessig, om den er skadet skal den byttes av en kyndig person. Dette gjelder også ved bruk av skjøteledninger. Maskinens håndtak, strømbryter m.m. skal være rene, tørre og fri for olje, fett etc.

- Slå av strømmen.

Trekk ut støpselet og trykk inn nødstopp innen service utføres eller ved bytte av tilbehør som høvelstål, bor, slipebånd, blad etc.

- Ta bort alle nøkler og serviceverktøy.

Gjør det til en vane å kontrollere at alle nøkler og serviceverktøy er fjernet fra maskinen før du slår på strømmen.

- Unngå utilsiktet start.

Bær ikke verktøyet med fingeren på strømbryteren/avtrekkeren om nettkabelen sitter i et uttak. Påse at bryteren står i OFF når stopselet settes i.

- Bruk egnet skjøteledning.

Om du benytter skjøteledning utendørs, bruk kun ledning som er beregnet for dette formål samt påse at de har riktig trådareal. Rull ut hele ledningen!

Tenk etter, innen du utfører et arbeidsmoment, at dette kan utføres på en sikker måte. Bruk ikke maskinen/verktøyet når du er trett, påvirket av medisin etc.

Før du starter verktøyet, kontroller at all beskyttelse og øvrige deler er uskadet og oppfyller sin funksjon, at alle deler kan rotere fritt og er riktig justert, at ingen bevegelige deler kan sette seg fast, at ingen defekt har oppstått og øvrige omstendigheter som kan påvirke arbeidets utførelse. Et vern eller annen del som er skadet skal fagmessig repareres eller skiftes ut.

Skadde kabler og strømbrytere skal alltid byttes av en fagmann. Bruk aldri verktøyet dersom du ikke kan stenge av eller starte det på en betryggende måte.

Bruk av ikke anbefalt tilbehør kan volde ulykke eller risiko for personskade.

Verktøyet overensstemmer med gjeldende sikkerhetskrav. Reparasjoner skal alltid utføres av fagmann, med originale reservedeler, ellers kan verktøyet volde skade eller risiko for personskade.

Spesielle sikkerhetsforskrifter for kontursag

• Hold aldri hendene under bordet mens du bruker kontursagen.
• Fest kontursagen med tvinger eller skruer på arbeidsbenken/bordet, og påse at bordet står stabilt på gulvet.
• Unngå å holde i arbeidsstykket så du må bytte grep under et arbeidsmoment. Tenk nøye igjennom hvordan du skal holde arbeidsstykket på en sikker måte før du begynner sagingen.

- Plasser aldri fingre eller hender i sagbladets bane, eller så de kommer i kontakt med sagbladet hvis hånden glipper.

- Påse alltid at kontursagens blad har stoppet helt, og at støpselet er dratt ut før justering eller fjerning av spon og avkapp.

- Bruk alltid vernebriller, hørselsvern og støvmaske.

- Start aldri kontursagen hvis ikke sagbordet er renset for verktøy, sagrester etc.

- Kontroller at riktig type sagblad er montert, og at det sitter korrekt i holderne før kontursagen startes.

- Vær ekstra forsiktig med svært små, svært store eller uregelmessig formede arbeidsstykker, sag aldri arbeidstykker som ikke har en flat anleggsflate mot sagbordet dersom ikke ekstra støtte er ordnet til arbeidsstykket.

- Hold arbeidsstykket stödig mot sagbordet og mat det forsiktig mot sagbladet.

- Vær forsiktig når du trekker bladet ut fra et sagspor. Bladet kan feste seg i sporet. Slå av strømmen, trekk ut støpselet og slå en kile inn i sagsporet. Deretter kan du prøve å trekke arbeidsstykket ut.

- Påse at all beskyttelse hele tiden er riktig montert.

Produktmerking med sikkerhetssymboler på maskinen

Bruk alltid vernebriller og hørselsvern.

1. Bladbeskyttelse
2. ∅vre bladfeste (Det nedre er inne i maskinen, under sagbordet)
3. Hurtigspenningsregulering for blad
4. Blåserør
5. Sagbord
6. Innleggsbrikke
7. Gjæringslinjal
8. Låseratt for låsing av sagbordets vinkel
9. Strømbryter 1/0
10. Festehull (3 stk.)
11. Skala for sagbordets vinkel
12. Viser for skala

Montering

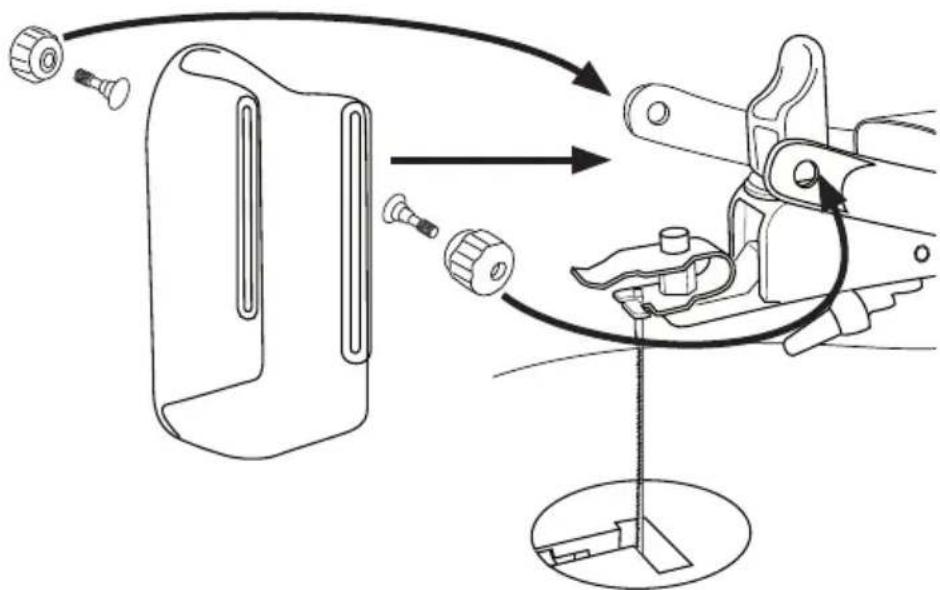

Sagen leveres fullt sammensatt med unntak av bladbeskyttelse og blåserør.

Fest bladbeskyttelsen som bildet viser, og skru blåserøret på plass.

Festing av kontursagen

Kontursagen har tre festehull. Bolt fast maskinen på en stabil flate. Plasser planbrikker mellom bolthoder og festehull, bruk gjerne låsemutre som ikke løsner av vibrasjonene. Trekk ikke til for hardt (bolter og brikker, for å feste maskinen, medfølger ikke).

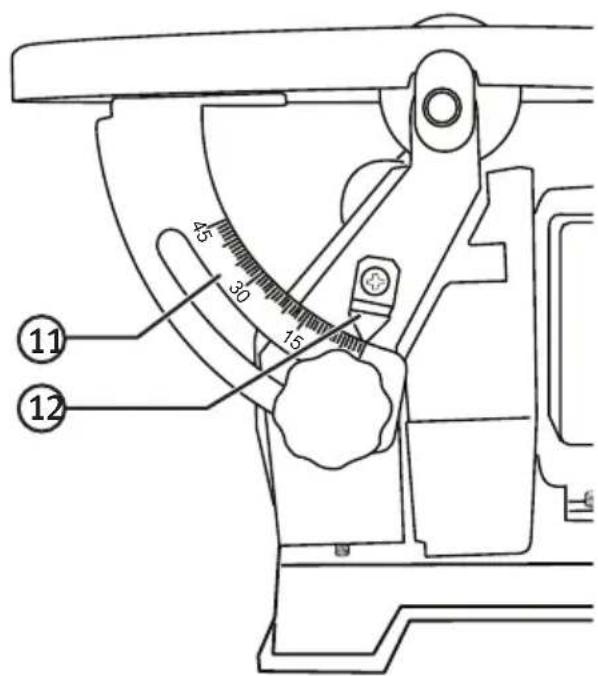

Innstilling av arbeidsbordets vinkelskala

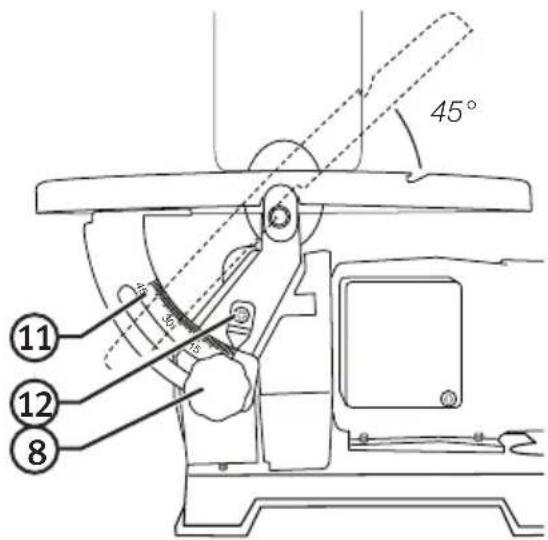

For innstilling av vinkelskalaen løsner du låserattet for sagbordet (8), og stiller inn bordet i 90° vinkel mot sagbladet. Bruk en vinkelhake eller noe annet passende som har nøyaktig 90° vinkel. Løsne skruen som holder viseren (12), still viserens spiss på 0° og dra til skruen igjen. Vinkelskalaen (11) er bekvem og bruke, men kan ikke gi 100% presisjon. Dobbelsjekk derfor med gradskive før saging, for å få best mulig resultat.

Montering og skifte av sagblad

Skru av kontursagen, og dra ut støpselet fra stikkontakten før montering eller bytte av sagblad.

Sagblad med stift

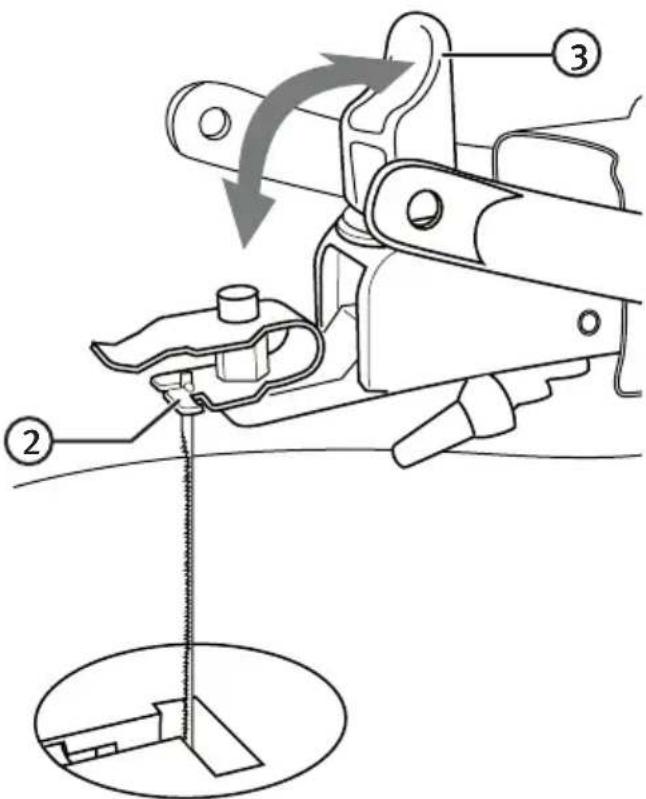

• Løsne på bladspenningen ved å felle opp hurtigspenningsreguleringen (3).
• Bladet kan nå hakes av, først det øvre og deretter det nedre bladfestet.
• Ved montering av det nye bladet, må bladets tenner vendes nedover mot sagbordet. Visse blad har tanning i begge retninger, og da spiller det ingen rolle hvilken vei det monteres.
• Sett nå bladet i det nedre bladfestet først, og deretter i det øvre (2). Spenn bladet ved å felle ned hurtigfestereguleringen (3).
• Kontroller at bladet har havnet i uttakene på bladfestene og sitter bra.
• Spenningen på sagbladet kan justeres ved å vri på hurtigspenningsreguleringen. Vri med urviseren for å øke spenningen og vri mot urviseren for å minske spenningen.

Se på bladfestene når du har fjernet sagbladet. Da ser du at man kan sette i bladet på to forskjellige måter: For saging forfra, og fra siden. Saging fra siden blir aktuell ved arbeidsstykker større enn 410 mm.

To holdere for blad uten stift medfølger. Først må du feste holderne på bladet. Påse at du har en skiftnøkkel tilgjengelig. (Skiftnøkkel medfølger ikke).

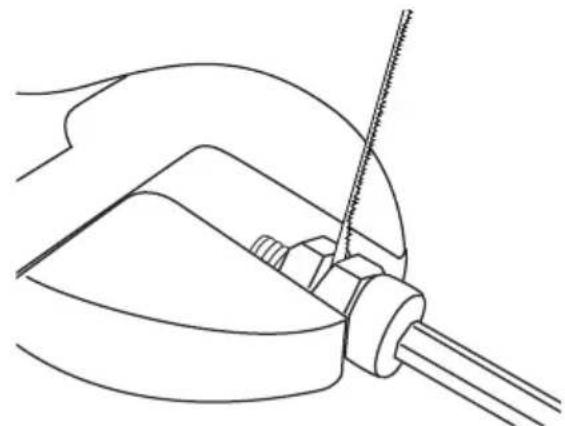

1. Stikk sagbladet inn mellom de to mutterne, og dra til med inseksnøkkelen. Påse at sagbladet plasseres ved en av de seks kantene på muttrene, samt at kantene på de to muttrene er på linje. Dette er svært viktig da mutrenes kant vil fungere som "stift", og skal passes inn i uttakene på det øvre og nedre bladfestet.

2. Etter å ha montert en bladholder i hver ende på sagbladet, kan det monteres på samme måte som et sagblad med stift. Påse at kanten på muttrene passes inn i uttakene på det øvre og nedre bladfestet.

Fem forskjellige årsaker til at sagblad brekker:

1. Sagbladet er spent for løst eller for hardt.
2. Du mater for hardt.
3. Du bøyer eller vrir bladet ved å ikke mate rett mot bladet.
4. Bladet er utslitt.
5. Arbeidsstykket er for tykt. Sagen tar opptil 50 mm tykkelse, ikke mer.

Kontursaging

Med en kontursag kan man sage vanskelige kurver som andre sager ikke klarer. En kontursag kan også brukes til kapping, kløyving og skråsaging. Husk følgende når du bruker en kontursag:

• Sagen sager ikke av seg selv. Det er du som styrer matingen av arbeidsstykket mot bladet, og lar sagen sage mens du mater fram arbeidsstykket.

• Du må mate sakte og jevnt på grunn av at tennene er veldig små og de skjærer bare når de beveger seg nedover. Dersom du mater for raskt brekker bladet lett.

• Selv om sagen kan sage i opp til 50 mm tykt tre, får du bedre resultat i arbeidsstykker som er opp til 25 mm tykke. I tykkere virke enn 25 mm må du mate veldig sakte og huske på å ikke bøye eller vri bladet.

• Før eller senere slites tennene på sagbladet ut. For beste resultat må du derfor bytte blad ganske ofte. Avhengig av materialet i arbeidsstykket, beholder et sagblad sin skarphet i fra en halv time og opp til to timer ved uavbrutt saging.
• Husk at bladet gjerne vil følge årringene i treet – minste motstands lov.
• Dersom du ikke har brukt en kontursag tidligere, tar det naturligvis litt tid å lære å kjenne sagen, og å lære seg hvordan sag og arbeidsstykke virker sammen. Du kan regne med at det går med noen sagblad. De som brukes ved kontur-saging er relativt ømfintlige, og er ikke av samme type som de bladene som finnes på håndsager og sirkelsager.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdnings avfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Maks. saghøyde 50 mm

Maks. sagdybde 410 mm

Bladlengde 133 mm

Slag per minutt 1440

Slaglengde 17 mm

Mål for arbeidsbord 375 × 250 mm

Ytre mål 580 × 280 × 340 mm

Bordhelling 0–45°

Sagblad Med stift (holder for blad uten stift medfølger)

Vekt 12,5 kg
