BRUKSANVISNING HS85-D Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner

Varning! När du använder detta verktyg ska grundläggande försiktighetsåtgärder iakttas för att minska risken för brand, elektrisk chock och personskada. Läs alla dessa instruktioner innan du använder produkten och spara dessa instruktioner.

- Håll arbetsplatsen ren.

Belamrade ytor och bord inbjuder till olyckor.

- Tag hänsyn till arbetsmiljön.

• Utsätt inte verktygen för regn.
• Använd inte verktygen i fuktiga eller våta utrymmen.
• Håll arbetsplatsen väl upplyst.

- Använd inte verktygen i närheten av lättantändliga vätskor eller gaser.

- Undvik elektrisk chock.

Undvik kroppskontakt med jordade föremål som t.ex. vattenledningar, element, köksspisar och kylskåp.

- Håll andra människor på avständ.

Låt inga människor, speciellt inte barn, som inte deltar i arbetet röra vid verktyget eller dess skarvsladdar. Håll dem på avständ från arbetsplatsen.

- Förvara verktyget i ett säkert utrymme.

När verktygen inte används, förvara dem i ett torrt låst utrymme utom räckhåll för barn.

- Överbelasta inte verktyget.

Det gör jobbet bättre och säkrare med avsedd matningshastighet.

- Använd rätt verktyg.

Pressa inte små verktyg att utföra stora jobb som kräver kraftfulla verktyg. Pressa inte ett verktyg eller en tillsats att göra ett arbetsmoment som den inte är gjord för; använd t.ex. inte en cirkelsåg för att kapa trädgrenar eller timmer.

- Bär lämplig klädsel.

Bär inga löst sittande kläder eller smycken, de kan fastna i roterande delar. Bär halksäkra skor rekommenderas vid arbete utomhus. Bär hårnät eller liknande om du har långt hår.

- Bär alltid skyddsutrustning.

Bär skyddsglasögon.

Använd också dammfilter eller skyddsmask vid dammande arbeten.

- Använd utsugningsutrustning.

Om verktyget är förberett för anslutning av utrustning för utsugning och uppsamling av damm, se till att utrustningen är ansluten och korrekt använd.

- Misshandla inte nätsladden.

Ryck inte i sladden, utan dra i stickproppen när du ska ta ur den ur vägguttaget. Se till att nätsladden inte kommer i kontakt med värme, olja eller vassa kanter.

- Spänn fast arbetsstycket ordentligt.

När det är möjligt, använd tvingar eller skruvstäd för att spänna fast arbetsstycket. Det är säkrare än att hålla fast arbetsstycket med ena handen.

- Sträck dig inte för långt.

Se till att du hela tiden står säkert med god balans.

- Håll verktygen i trim.

Se till att de är rena och eggarna vassa för optimal effekt och ettäskert resultat. Följ manualens rekommendationer för smörjning och byte av tillbehör. Kontrollera nätsladden regelbundet. Om den är skadad ska den bytas av enkvalificerad servicetekniker. Syna alla skarvsladdar regelbundet så att de inte är skadade. Se till att maskinens/verktygets handtag och reglage är torra, rena och helt fria från olja, fett etc.

- Slå av strömmen.

Dra ur stickproppen och tryck in nödstopp före service och vid byte av tillbehör som hyvelstål, borrar, stål, slipband eller blad.

- Ta bort alla nycklar och serviceverktyg.

Gör det till enlvana att kontrollera att alla nycklar och serviceverktyg är borttagna från maskinen innan du slår på strömmen.

Bär inte ettverktyg med ettfinger på strömbrytaren/avtryckaren om sladden sitter iettuttag. Se till att strömbrytaren står på OFF när du sätter in stickproppen.

- Använd rätt skarvsladdar.

Om du använder skarvsladdar utomhus, använd endast de som är avsedda för utomhusbruk. Använd skarvsladdar med tillräcklig ledararea och rulla ut hela sladden.

- Använd sunt förnuft och var försiktig.

Tänk efter innan du utför ettarbetsmoment, så att du kan utföra det på ett säkert sätt. Använd inte maskinen/verktyget när du är trött, påverkad av mediciner etc.

- Kontrollera följande innan du startar verktyget:

• Att alla skydd och övriga delar är oskadade och fyller sin funktion.
• Att rörliga delar kan rotera fritt och är rätt inriktade.
• Att inga rörliga delar kan fastna.
• Att ingen defekt har uppstått.
• Andra omständigheter som kan påverka arbetets utförande.

Ettlskydd eller någon annan del som skadats, skall repareras fackmässigt eller bytas ut.

Skadade nätsladdar och strömbrytare ska alltid bytas ut av fackman. Använd aldrig verktyget om du inte kan stänga av eller starta det på ettlbetryggande sätt.

- Använd rekommenderade tillbehör.

Användning av ej rekommenderade tillbehör kan välla olyckor eller risk för personskada.

- Repareras endast av kvalificerad tekniker.

Verktyget överensstämmer med gällande säkerhetskrav. Reparationer av verktyget ska alltid utföras av fackman, med originalreservdelar, annars kan verktyget välla olyckor eller risk för personskada.

Särskilda säkerhetsföreskrifter för kontursåg

• Håll aldrig händerna under bordet när du använder kontursågen.
• Fixera kontursågen med tvingar eller skruvar på arbetsbänken/bordet och se till att det står stabilt på golvet.
• Undvik att hålla i arbetsstycket så att du måste byta grepp under ett arbetsmoment. Tänk efter hur du ska hålla arbetsstycket på ett säkert sätt innan du påbörjar sågningen.
• Placera aldrig fingrar eller händer i sågbladets bana eller så att de kommer i kontakt med sågbladet om handen slinter.
• Se alltid till att kontursågens blad har stannat helt och att stickproppen är urdragen innan justering eller borttagning av spån och avkap.
• Använd alltid skyddsglasögon, hörselskydd och andningsskydd.
• Starta aldrig kontursågen om inte sågbordet är rensat från verktyg, sågrester mm.
• Kontrollera att rätt typ av sågblad monterats och att det sitter korrekt i hållarna innan kontursågen startas.
• Var extra försiktig med mycket små, mycket stora eller oregelbundet formade arbetsstycken, såga aldrig arbetstycken som inte har en flat anliggningsyta mot sågbordet såvida inte extra stöd anordnats för arbetsstycket.
• Håll arbetsstycket stadigt mot sågbordet och mata varsamt arbetsstycket mot sågbladet.
• Var försiktig när du backar bladet ur ett sågspår. Bladet kan fastna i spåret. Slå av strömmen, dra ur stickproppen och slå i lämplig kil i sågspåret. Sedan kan du försöka backa med arbetsstycket.
• Se till att skydden är hela och är rätt monterade.

Produktmärkning med säkerhetssymboler på maskinen

Använd alltid hörselskydd och skyddsglasögon.

Använd andningsskydd, trädamm kan vara hälsovådligt.

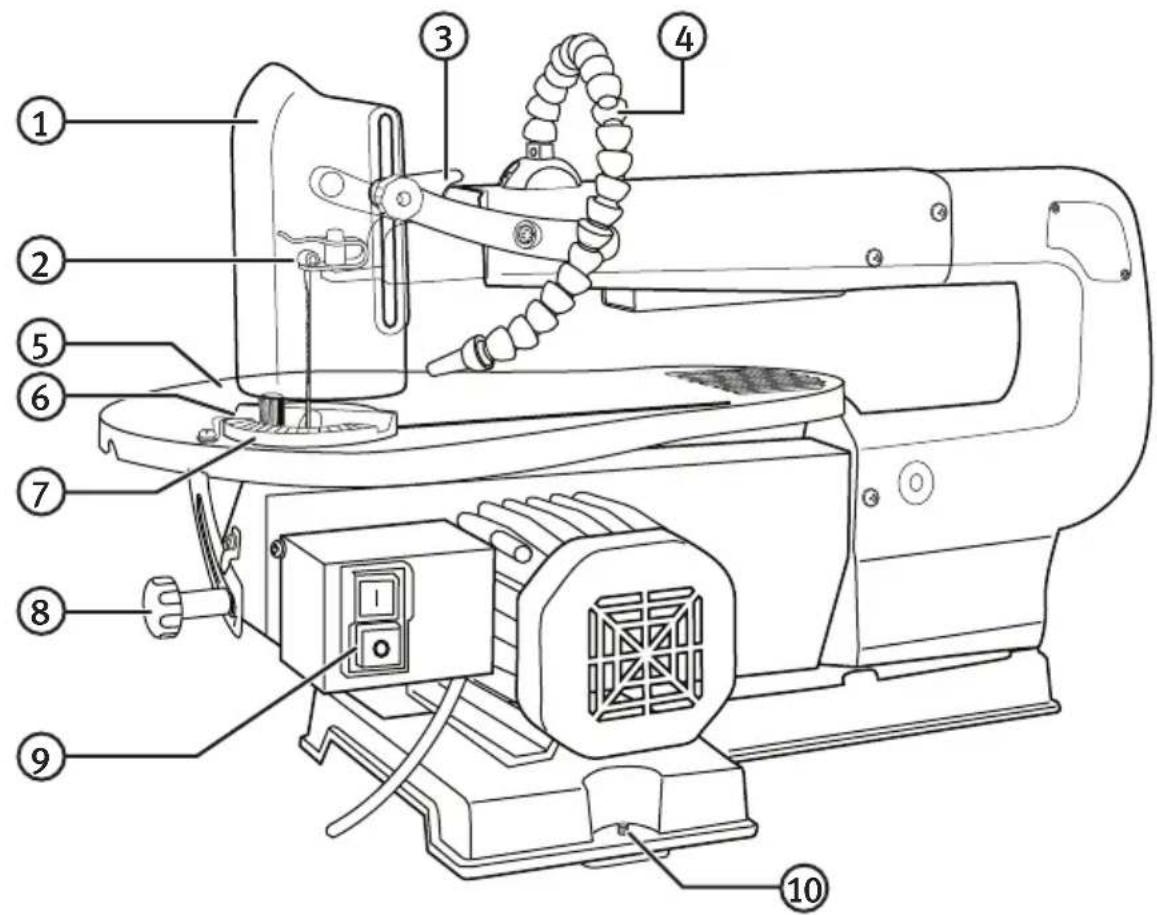

Produktbeskrivning

1. Bladskydd
2. Övre bladfäste (Det nedre finns inne i maskinen under sågbordet)
3. Snabbspänningsreglage för blad
4. Blåsrör
5. Sågbord
6. Iläggsbricka
7. Geringslinjal
8. Låsratt för låsning av sågbordets vinkel
9. Strömbrytare 1/0
10. Fästhål (3 st.)
11. Skala för sågbordets vinkel
12. Visare för skala

Montering

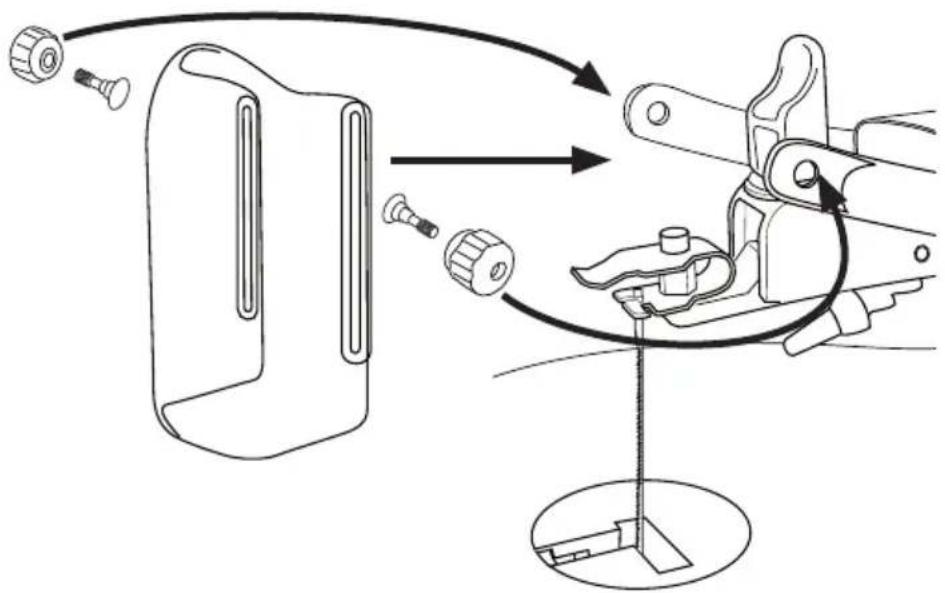

Sågen levereras fullt hopsatt med undan- tag för bladskydd och blåsrör.

Sätt fast blad- skyddet som bilden visar och gänga fast blås röret på plats.

Välj en bra placering för kontursågen med gott utrymme, bra ventilation och belysning, samt ett jordat eluttag på bekvämt avständ.

Fastsättning av kontursågen

Kontursågen har tre fästhål. Bulta fast maskinen på en stabil yta. Placera planbrickor mellan bultskallar och fästhål, använd gärna låsmuttrar som inte lossnar av vibrationerna. Dra inte åt för hårt (bultar och brickor för att fästa maskinen medföljer ej maskinen).

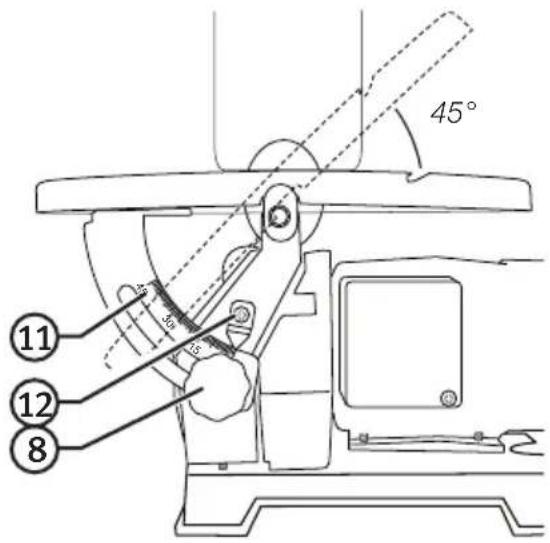

Inställning av arbetsbordets vinkelskala

För inställning av vinkelskalan lossar du låsratten för sågbordet (8) och ställer in bordet i 90° vinkel mot sågbladet. Använd en vinkelhake eller något annat lämpigt som har en exakt 90° vinkel.

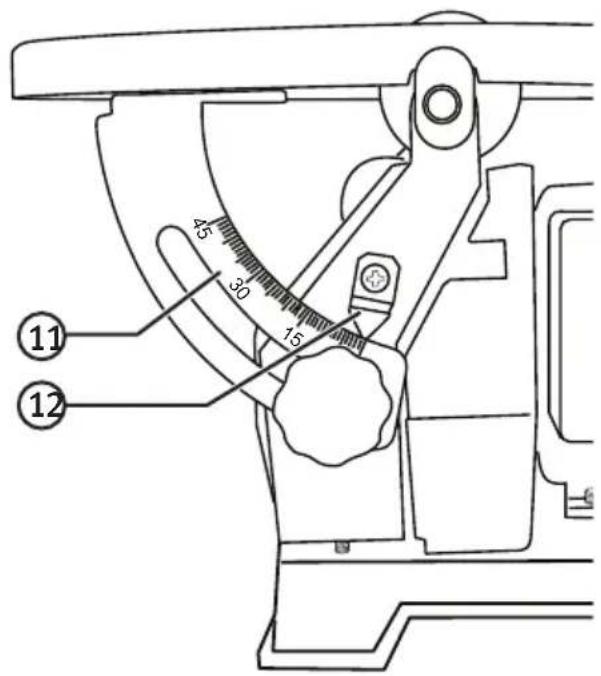

Lossa skruven som håller visaren (12), ställ in visarens spets på 0° och dra åt skruven igen.

Vinkelskalan (11) är bekväm att använda men kan inte ge 100% precision. Dubbelkolla därför med gradskiva före sågning för att få bästa resultat.

Montering och byte av sågblad

Stäng av kontursågen och dra ur stickkontakten innan montering eller byte av sågblad.

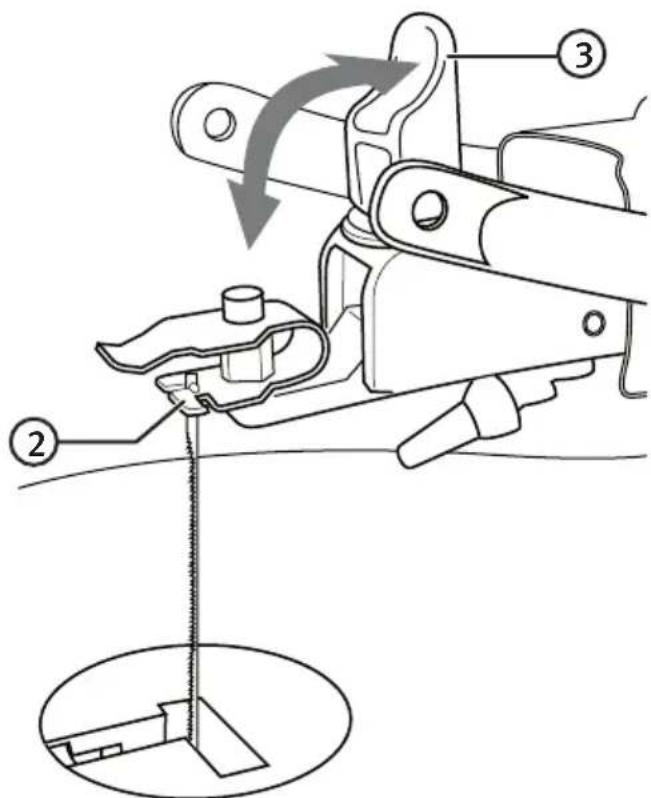

Sågblad med stift

• Lossa på bladspänningen genom att fälla upp snabbspänningsreglaget (3).
• Bladet kan nu hakas av, först det övre och sedan det nedre bladfästet.
• Vid montering av det nya bladet måste bladets tänder vändas neråt mot sågbordet, vissa blad har tandning åt båda hållen, då spelar det ingen roll hur man vänder det.
• Haka nu i bladet i det nedre bladfästet först och sedan i det övre (2) och spänn bladet genom att fälla ner snabbfästningsreglaget (3).
• Kontrollera att bladet hamnat i urtagen på bladfästena och sitter bra.
• Spänningen på sågbladet kan justeras genom att vrida på snabb spänningsreglaget, vrid medurs för att öka spänningen och vrid moturs för att minska spänningen.

Titta på bladfästena när du tagit bort sågbladet. Då ser du att man kan sätta i bladet på två olika sätt: för sågning framifrån och från sidan. Sågning från sidan blir aktuell vid arbetsstycken större än 410 mm.

Viktigt: Såga från sidan endast när bordet står på 0° vinkel.

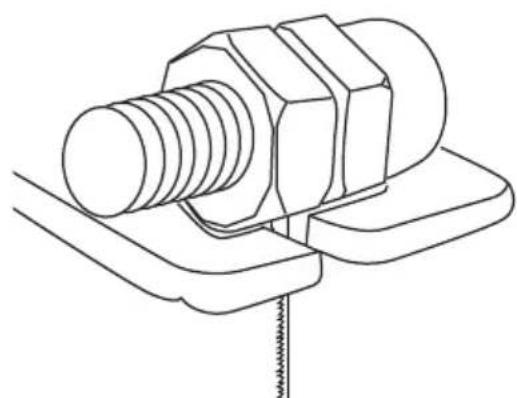

Sågblad utan stift

Två hållare för blad utan stift medlevereras. Först måste du sätta fast hållarna på bladet, se till att du har en skiftnyckel till hands (skiftnyckel ingår ej).

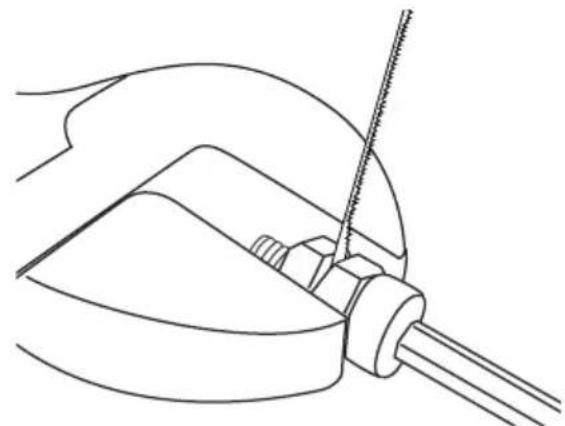

1. Stick in sågbladet mellan de två muttrarna och dra åt med insexnyckeln. Se till att sågbladet placeras vid en av dom sex kanterna på muttrarna samt att kanterna på dom två muttrarna är i linje. Detta är mycket viktigt då muttrarnas kant kommer att fungera som "stift" och skall passas in i urtagen på det övre och nedre bladfästet.

1. Efter att ha monterat en bladhållare i var ända på sågbladet kan det monteras på samma sätt som ett sågblad med stift. Se till att kanten på muttrarna passas in i urtagen på det övre och nedre bladfästet.

Sågblad brister av fem olika orsaker:

1. Sågbladet är spänt för löst eller för hårt.
2. Du matar för hårt.
3. Du böjer eller vrider bladet genom att inte mata rakt mot bladet.
4. Bladet är utslitet.
5. Arbetsstycket är för tjockt. Sågen tar upp till 50 mm tjocklek, inte mer.

Kontursågning

Med en kontursåg kan man såga besvärliga kurvor som andra sågar inte klarar av.

En kontursåg kan även användas för kapning, klyvning och snedsågning.

Tänk på följande när du använder en kontursåg:

• Sågen sågar inte av sig själv. Det är du som styr matningen av arbetsstycket mot bladet och låter sågen såga medan du matar fram arbetstycket.

• Du måste mata sakta och jämnt därför att tänderna är väldigt små och de skär bara när de rör sig neråt. Om du matar för fort är det lätt hänt att bladet brister.

• Även om sågen kan såga i upp till 50 mm tjockt trä får du bättre resultat i arbets stycken som är upp till 25 mm tjocka. I tjockare virke än 25 mm måste du mata väldigt sakta och tänka på att inte böja eller vrida bladet.

• Förr eller senare slits tänderna på sågbladet ut. För bästa resultat måste du därför byta blad ganska ofta. Beroende på materialet i arbetsstycket behåller ett sågblad sin skärpa i en halv timme upp till två timmar vid oavbruten sågning.
• Kom ihåg att bladet gärna vill följa ådringen i trät – minsta motståndets lag.
• Om du inte har använt en kontursåg tidigare tar det givetvis lite tid att lära känna sågen, och att lära sig hur såg och arbetsstycke samverkar. Du kan räkna med att det går åt några sågblad. De som används vid kontursågning är rätt så ömtåliga och är inte av samma typ som de blad som finns på handsågar och cirkelsågar.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Mått för arbetsbord 375 × 250 mm

Yttermått 580 × 280 × 340 mm

Bordslutning 0–45°

Sågblad Med stift (hållare för blad utan stift medföljer)

Vikt 12,5 kg

Kontursag

Art.nr. 18-3058

30-9686

Modell

MQ50II-UK

MQ50II

- Repareres kun av kyndig tekniker.

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
