6H414AN - Labe elektrikoa FAGOR - Doako erabiltzaile-eskuliburua

Produktu mota	Labe elektrikoa
Marka	Fagor
Eredua	6H414AN
Neurriak (L x A x S)	595 x 595 x 550 mm (ohiko estimazioa)
Pisua	Gutxi gorabehera 35 kg
Elikatze elektrikoa	Monofasikoa, 230 V, 50-60 Hz
Potentzia maximoa	Gutxi gorabehera 2,8 kW (ikusi plaka)
Edukiera	Gutxi gorabehera 65 L (ohiko estimazioa)
Sukaldaritza funtzioak	Sukaldaritza tradizionala pultsatua, Turbo plus, Pareta gogor pultsatua, Pareta gogorra, Pareta biguna, Zola intentsiboa, Zola pultsatua, Sukaldaritza tradizionala, Desizoztea, Celeris (beroketa azkarra)
Pareta motak	Leunak edo zimurrak autogarbitzeko modeloaren arabera
Garbiketa	Eskuz zapi hezearekin, Aquasiding funtzioa (lurruna), osagarriak ontzi-garbigailuan garbitzekoak
Pirolisia	Ez eskuragarri (pareta katalitikodun modeloa)
Pantaila	Digitala edo ohikoa bertsioaren arabera
Denboragailua	Bai, abisu funtzioarekin
Haurren blokeoa	Bai, komandoz edo teklez
Ateratzeko parrila	Partziala edo osoa modeloaren arabera
Barne argiztapena	Ordez daitekeen lanpara (deskonektatu aurretik)
Konponkortasun indizea	Ez jakinarazia, baina lanpara eta kablea profesionalak ordez ditzake
Hornitutako osagarriak	Plater sakona, plater laua, parrila multifuntzioa, parrila sinplea (modeloaren arabera)
Instalazioa	Enkastragarria, instalatzaile ziurtatua behar da
Energia kontsumoa	Energia klasea zehaztu gabe, A estimatua
Eskuliburua	86 orrialde, eleanitza (FR, EN, ES, DE, etab.)

Maiz egiten diren galderak - 6H414AN FAGOR

Nola doitu ordua Fagor 6H414AN labean?

Erloju digitalerako, sakatu keinuka ari den tekla eta erregulatu + eta - teklen bidez. Erloju konbentzionalerako, tira beheko kontrolera eta biratu eskuinera.

Nola aktibatu haurren blokeoa?

Erloju digitalean, sakatu aldi berean + eta - teklak 3 segundoz ikurra agertu arte. Erloju konbentzionalean, biratu goiko kontrolera blokeo posiziora.

Zer egin labea pizten ez bada?

Egiaztatu labea konektatuta dagoela eta denboragailua 0 ez dagoela. Kode bat keinuka badabil (adib.: F...), jarri funtzioen kontrolera 0 eta doitu ordua.

Nola garbitu labearen barrualdea?

Erabili Aquasiding funtzioa: bota 200 ml ur barneko paretetan, abiarazi 35 minutuko zikloa. Hoztu ondoren, garbitu hondarrak. Pareta autogarbitzekoetarako, egin birsorketa bat 250°C-tan 30-60 minututan.

Labearen garbiketa sprayak erabil al ditzaket?

Ez, ez erabili produktu urratzailerik ezta metalezko belakirik. Pareta katalitikoetarako, saihestu labe baterako garbitzaile bereziak. Erabili zapi heze bat eta xaboi likido leuna.

Nola aldatu labearen bonbilla?

Lehenik deskonektatu aparatua. Kendu babes beira, askatu bonbilla akastuna eta ordeztu mota bereko berri batekin (ikusi SAV). Ondoren, konektatu berriro.

Haizagailuak sukaldearen ondoren jarraitzen du, normala al da?

Bai, normala da. Hozte haizagailuak barneko eta kanpoko tenperatura jaitsi arte funtzionatzen du.

Zer osagarri hornitzen dira labearekin?

Modeloaren arabera, plater sakona, plater laua, parrila multifuntzioa, eta batzuetan ateratze gida partzial edo osoa jasotzen dituzu.

Nola erabili Turbo plus sukaldaritza funtzioa?

Hautatu Turbo plus funtzioa kontrol panelean. Sukaldaritza honek erresistentzia zentrala erabiltzen du bero azkar eta homogeneo lortzeko. Oso egokia plater bakarrerako.

Zer egin kea ateratzen bada sukaldatzean?

Jaitsi tenperatura eta egiaztatu labearen garbitasuna. Hondarrak erretzen badira, garbitu labea (ikusi Aquasiding funtzioa edo pareta katalitikoen birsorketa).

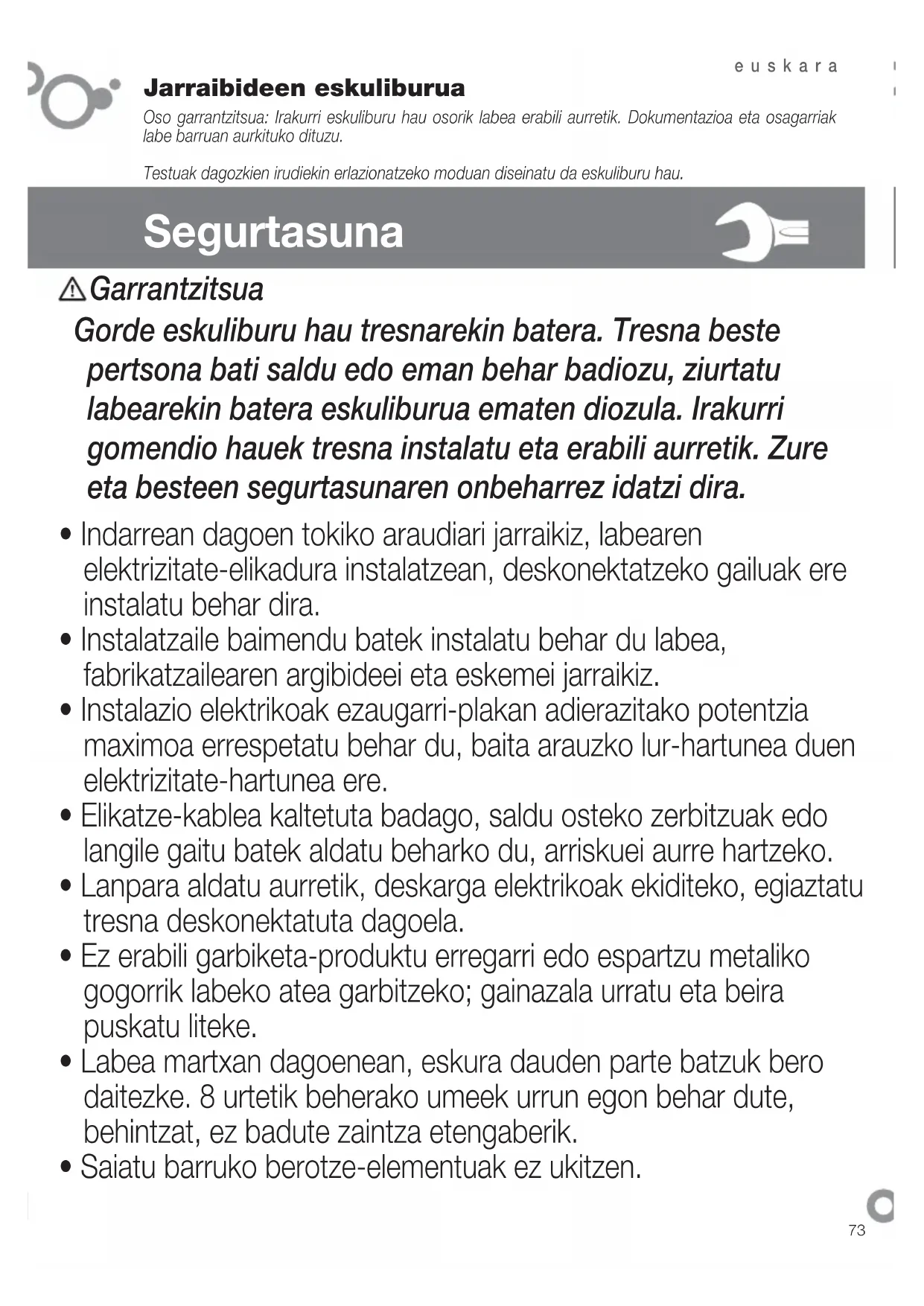

ERABILTZAILE-ESKULIBURUA 6H414AN FAGOR

Gorde eskuliburu hau tresnarekin batera. Tresna beste pertsona bati saldu edo eman behar badiozu, ziurtatu labearekin batera eskuliburua ematen diazula. Irakurri gomendio hauek tresna instalatu eta erabili aurretik. Zure eta besteen segurtasunaren onbeharrez idatzi dira.

• Indarrean dagoen tokiko araudiari jarraikiz, labearen elektrizitate-elikadura instalatzean, deskonektatzeko gailuak ere instalatu behar dira.
• Instalatzaile baimendu batek instalatu behar du labea, fabrikatzailearen argibideei eta eskemei jarraikiz.
• Instalazio elektrikoak ezaugarri-plakan adierazitako potentzia maximoa irrespetatu behar du, baita arauzko lur-hartunea duenelektrizitate-hartunea ere.
• Elikatze-kablea kaltetuta badago, saldu osteko zerbitzuak edo langile gaitu batek aldatu beharko du, arriskuei aurre hartzeko.
• Lanpara aldatu aurretik, deskarga elektrikoak ekiditeko, egiaztatutresna deskonektatuta dagoela.
• Ez erabili garbiketa-productu erregarri edo espartzu metaliko gogorrik labeko atea garbitzeko; gainazala urratu eta beira puskatu liteke.
• Labea martxan dagoenean, eskura dauden parte batzuk berodaitezke. 8 urtetik beherako umeek urrun egon behar dute, behintzat, ez badute zaintza etengaberik.

• Saiatu barruko berotze-elementuak ez ukitzen.

• Tresna hau 8 urtetik gorako umeek, gaitasun fi siko, sentsorial edo mentalak urrituta dituzten pertonek edo ezagutza eta esperientzia falta dutenek erabili ahal izateko, zaintza izan behar dute edo aurretik tresna segurtasunez erabilitzeko eta arriskuak ulertzeko argibide egokiak eman behar zaizkie. Umeek ez dute aparatuarekin jolastu behar.

• Umeak ez dira ibiliko erabiltzaileak egin beharrekomantentze- eta garbitze lanetan zaintzarik gabe.
• Tresna hau etxeko erabilera arrunterako diseinatuda. Ez erabili xede komertzial edo industrialekin. Elikadura-produktuak egosteko baino ez du balio.
• Ez saiatu tresnaren ezaugarriak aldatzen. Arriskutsua izan liteke.
• Pirolisi bidez garbitzean, erabilera normalean baino gehiago berotzen dira gainazal ukigarriak. Umeek urrun egon behar dute.
• Pirolisi bidezko garbiketa egin aurretik, atera labetikegoste-elementu guztiak eta garbitu hondar handiak.
• Ez jarri zama astunik labearen atearen gainean eta zaindu ez dela umerik esertzen edo igotzen.
• Labe barruan edozein garbiketa-lan egiteko, itzalita egin behar du.
• Labea erabili ondoren, egiaztatu aginte guztiak itzalita posizioan daudela.
• Ez erabili labea ganbara gisa edo osagarriak erabili ondoren gordetzeko.
• Ez erabili lurrunezko edo presio handiko tresnarik labea garbitzeko (segurtasun elektrikoarekin erlazionatutako neurriak direla-eta).
• Labeak atea beti itxita izan behar du funtzionatzen ari denean, programa guztietan, baita grill programan ere.

Identifi kazioa

Identifikatu zure labearen modeloa ("a", "b", "c", "d", "e", "f"), zure aginte-panela irudikoarekin alderatuz.

Instalazioa

1.1 Enbalajea kentzea. Kendu babes-elementuguztiak.
1.2 Sare elektrikorako konexioa. Kontuan hartu beti ezaugarri-plakaren datuak (1.2.1) eta labea ahokatuko deneko altzariaren neurriak (1.2.2, 1.2.3).

Labe independenteak: aparatua konexio

fi nko monofasiko baten bidez konektatu behar da sarera, eta konexio horretan neutroa (kolore urdina) neutroarekin dagoela bermatu behar da (1.2.4). Labea hutsunean sartu, eta soberan dagoen kablea goialdean gelditzen dela ziurtatu (1.2.5, 1.2.6). Altzarira lotu horretarako dituzun bi torlojuekin (1.2.7). Tresna instalatzen bukatzeko, ordua ezarri beharra dago (a, c, d, f). Tarte batez aktibiterik ez badu, tresna standby edo egonean modura pasako da eta, modeloaren arabera, argia jaitsi edo pantaila itzali egingo da.

Bitrozeramikazko planketarako

erabilera anitzeko labeak: arriskua
saihesteko, fabrikatzaileak gomendatutako
bitrozeramikazko plakekin bakarrik
instalatuko da labea. Egosketa-plaka
gainestalkiaren gainean jarri, eta
konmutadore-kaxa askatu (1.2.8).
Plaka gainestalkiaren hutsunean sartu,
instalazio-baldintzak betez (ikus plakaren eskuliburua) (1.2.9). Labea altzariaren hutsunean sartu, maneiatzeko lekua utziz (1.2.10). Kaxa labera torlojutu (1.2.11, 1.2.12). Plaka labera konektatu (1.2.13).
Labea barruraino sartu, eta bi torlojuekin lotu (1.2.14, 1.2.15). Agintearen osagarriak presio bidez kokatu, bero-foku eta aginte motak kontuan hartuta (1.2.16 eta 1.2.17).

Erabilera

Zure labe berria erabili aurretik, hutsik dagoela berotu (elikagairik gabe,

kokalekuan, 250 °C-tara 30-60 minutuz). Kea edo kiratsa sordezake (normala da, koipe-hondarrak ...berotzen direlako). Hoztutakoan, barrualdetik aurre-garbiketa bat egin trapu busti batez.

2.1 Osagarriak. Modeloen arabera erretilus sakona (2.1.1), erretilu laua (2.1.2) eta funtzio anitzeko parrilla (2.1.3) izango dituzu, modu independentean funtzionatzen dutenak. Gainera, funtzio anitzeko parrillarekin (2.1.4) edozein erretilu konbinatu eta multzoa osadezakezu.Osagarri edo multzo guztiak zuzenean edo partzialki ateratzeko parrillaren (2.1.5) gainean nahiz guztiz ateratzeko parrillaren gainean munta daitezke (2.1.6, 2.1.7) (2.1.8).Partzialki ateratzeko erretilua baduzu, modu independentean edo beste erretiluekin batera erabiliko da (3 modalitate) (2.1.9). Parrilla sinplea modu independentean erabilitzen da (2.1.10). Automatikoki ateratzeko "Impulse"gidariak badituzu, lehenik, sar itzazu labean erretilu gabe(2.1.11).Labea irekitzean, "Impulse"gidariak automatikoki irtetzen dira erretiluaren pisquarekin (2.1.12). "Impulse"gidariekin, nahitaezkoa da erretilua jakien euskarri gisa erabilitzea (2.1.13). Labe barrura sartzean, kontutan hartu beti parrilen posizioa.Ez iraultzeko geldigailuak dituzte alboetan (2.1.14).

2.2 Osagarriaren kokalekua. 5 kokaleku daude osagarriak jartzeko _1_2_3_4_5
2.3 Ordua aldatzea. Erloju analogikoa: Tira beheko agintetik eta biratu eskuinera (2.3.1).

Ordua aldatu (2.3.2). Erloju digitala: sakatu

tekla, eta [keinuka hasiko da (2.3.3). Ordua aldatu +, -teklak erabiliz (2.3.4).

Segundo batzuen ostean, ikurrak ez du keinurik egingo (2.3.5).

Oharra: ordua berriro aldatu behar da korronte-etena badago edo ordutegia aldatu bada.

2.4 Elikagaiak kozinatzea. Elikagaia labean sartu. Osagarria(k) eta horren kokalekua aukeratu, kozinatze-taula kontsultatu ostean. Itxi atea.
2.5 Kozinatze-funtzioa aukeratzea.

Modeloaren arabera, kozinatze-funtzioa aukeratu

Bero arrunta, haizagailuarekin. Edozein plater prestatzeko. Plater bat baino gehigo presta daiteke usainak edo zaporeak nahastugabe.

Turbo plus. Erdiko erresistentziak sortzen duberoa.

Grill indartsua haizagailuarekin. Beroa

era uniformean banatuz gainerretzen du.

Tamaina handiko platerak erretzeko egokia.

Grill indartsua. Gainerretzeko: pasta, souflé

eta bexamela.

Grill suabea. Hanburgesak, ogi txigortua eta azalera txikiko elikagaiak.

Zolako bero indartsua. Azpitik ateratzen

den bero indartsua era uniformmean banatzen

da. Paella eta pizzetarako egokia.

Zolako bero indartsua, haizagailuarekin.

Haizagailuak azpitik datorren beroa era

uniformean banatzen du. Paelletarako

egokia.

Bero arrunta. Ogia, tartak, pastel beteak eta

okela.

Desizoztea. Oso denbora laburrean

desizozten du edozein produktu.

Funtzionamendu-argia piztuko da.

Celeris. Labea aurretiaz berotzeko.

2.6 Temperatura aukeratzea ™ temperatura aukeratu hautagailua biratuz. Aukeratutakoto temperatura lortutakoan, argia itzali egingoda.

IRAUPEN-FUNTZIOAK

2.7 Iraupena aukeratu. Tenporizadorea

: minutuak aukeratu hautagailua biratuz

(2.7.1). Denbora-mugarik gabe funzional dezan, eskuzko posizioan jarri

Erloju analogikoa: Biratu goiko mandoa eskuinera eta aukeratu minutuak (2.7.2). Denbora-mugarik gabe funtzionadezan, eskuzko posizioan jarri , eta gezi gorria erlojuko orratzek adierazten duten ordu berean kokatu.

Erloju digitala: sakaty tekla, eta

keinuka hasiko da (2.7.3). Iraupena aldatu

+，-teklak erabiliz (2.7.4). Segundo

batzuen ostean, ikurrak ez du keinurik egingo.

2.8 Hasiera-ordua aukeratzea.

Erloju analogikoa:Programa eta tenperatura aukeratutakoan, biratu goiko mandoa A tokian jarri arte. Ondoren tirag oiko mandotik eta biratu gezi gorriak hasteko ordua adierazi arte (2.8.1).Aukeratu iraupena, goiko agintea eskuinera biratuta.

2.9 Amaiera-ordua aukeratzea.

Erloju digitala:programa, temperatura eta iraupena aukeratutakoan,sakatu L

tekla, eta [keinuka hasiko da (2.9.1).

Amaiera-ordua aldatu +, -teklak erabiliz

(2.9.2). Segundo batzuen ostean,

ikurrak ez du keinurik egingo.

2.10 Abisu-funtzioa

Erloju analogikoa: 0 posizioa aukeratu, programa-hautagailua erabiliz. Biratu goiko agintea eskuinera eta aukeratu minutuak (2.10.2). Labea itzalita dagoenean bakarrik funtzionatzen du.

Erloju digitala: sakatua

aldiz, eta [keinuka hasiko da (2.10.3).

Iraupena aldatu +, -teklak erabiliz

(2.10.4). Segundo batzuen ostean,

ikurrak ez du keinurik egingo. Labea piztuta zein itzalita dagoenean funtzionatzen du.

2.11 Blokeo-funtzioa. Haurrek erabil ez dezaten..

Erloju analogikoa: Biratu goiko aginteau aukeratu arte (2.11.1).

Erloju digitala: +, -teklak aldi berean sakatu 3 segundo, eta -ikusiko duzu (2.11.2). Desblokeatzeko, errepikatu eragiketa.

Erabilera-oharrak: Egosketa-denbora

bukatutakoan, funtzo- eta temperatura-aginteak

0 posizioan jarri eta denbora-agintea eskuzko

posizioan Jl. Labeko atea kontuz ireki, lurrun

beroa irten daiteke-eta.

3

Mantentzea etagarbiketa

3.1 Osagarrien garbiketa. Ontzi-garbigailuan

sar daitezke. Eskuz garbitzen badituzu, erabilera arrunteko garbigarria erabili.

Garbiketa errazteko, beratzen jar itzazu.

Labearen barrualdea garbitzea.

3.2 Alboko gadarien garbiketa Alboetako gadariak atera. Modeloen arabera, alboetako gadariek bi fi nkatze mota dute; euskarririk gabekoa (3.2.1, 3.2.2) edo euskarriduna (3.2.4, 3.2.5). Behin gadariak aterata, erabili zapi heze bat alboetako hormak garbitzeko (3.2.3, 3.2.6). Behin labeko hormak garbituta, jarri gadariak berriz.

3.3 Homa zimurtsuak dituzten labeak.

Autogarbigarriak. Labe hauen kasuan, atzeko plaka eta alboetako panelak esmalte autogarbigarri batekin estalita daude, labeak funzionatzen duen bitartkoipea kentzeko balio dutenak. Alboetak panelak alderantzikagarriak dira eta, hor estalduraren iraupena bikoizten da.

Panelak ez direnean berez nahikoa garbi geratzen, leheneratu beharra dute. Horretarako, atera osagarri eta ontzi guztiak labetik. Ondo garbitu autogarbigarriak ez diren gainazalak. Aukeratu funtzioa.

Jarri tenperatura 250^ C-tan eta denbora

30 eta 60 minutu bitartean,zikinkeria

kopuruaren arabera. Garbiketa-programa bukatu eta labea hoztutakoan, belaki heze batekin elementu autogarbigarriak garbitu etaguztiz fungzonalak izango dira aberriz.

3.4 Sabaia garbitzea. Zure labeak grill

eraisgarria badu, egin tira gorantz eta sakatu jaisteko (3.4.1) eta garbitu sabaia zapi heze batekin (3.4.2).

3.5 Labearen kanpoaldea garbitzea. Produktu

neutroak erabili, eta ondo sikatu trapu leun batez.

3.6 Aquasiding funtzioa systemdari esker labea errazago garbitzen da uraren lurruna erabilita. 35 minutu irauten du eta honela egiten da.

• Labe epelarekin hasi.
• Atera osagarri guztiak eta alboetako gadak modeloaren arabera.
  Zipriztindu labearen barruko hormak 200 ml urekin. Ur gehiegi botaz gero, gainezka egindezake.
• Modeloaren arabera,

a) Aquaslading itxaron labeak garbiketa-zikloa bukatu dela adierazi arte.
b) Ohikoa 150^ -ra, 10 minutuz. Denbora hori igarotakoan, egokitu gutxieneko temperaturara (35^ - 75^) modeloaren arabera) eta mantendu 20 minutuz. Jarraibide hauek betetzen ez badira, aurrealdean kondentsazioa egon daiteke.

• Itzali labea.

• Kontuz ireki labeko atea, lurrina saihestuta.
  Zikloaren amaieran kendu barruko ura eta trapu baten laguntzarekin kendu geratzen den zikina. Garbiketan laguntzeko ziklo honek eraginkortasuna galduko du ez badira adierazitako denborak irrespetatzen.

• Modeloaren arabera, ochartarazole fungzioa erabildezakezu.

Erabilera-oharrak: 1. Ziurtatu labea itzalita dagoela. 2. Ez erabili inoz lurrunezko garbiketa-ekipamendurik.

4

Arazoak konpontzea

Badira hainbat gorabehera suk zeuk konpon ditzakezunak.

4.1 Ez dabil. Ziurtatu konektatuta dagoela edo/ eta denbora-hautagailua 0 posizioan ez dagoela.
4.2 Labea martxan dela, kea irteten da. Jaitsi labeko temperatura edo/eta labea garbitu (3.3 puntua)
4.3 Egosketa ostean labeak zarata egiten du. Guztiz normala da, haizagailuak martxan jarraitzen duelako labe barruko eta kanpoko temperatura jaitsi arte.

Pantaila digitala duten modeloek edozein gorabeheraren berri ematen duen diagnostiko!.
systema bat dute. Pantailan ikusi ahal izango duzu:

4.4 Ez dabil. [keinuka. Funtzio-hautagailua 0 posizioan jarri, eta ordua aldatu (2.3 punlua).
4.5 Ez dabil keinuka. Labea ordu

batzuetan martxan egon da, eta segurtasun-arrazoiengatik deskonektatu egin da automatikoki. Funtzio-hautagailua 0 posizioan jarri, eta ordua aldatu (2.3 puntUA).

4.6 Ez dabilkeinuka.Funtzio-hautagailua 0 kokalekuan jarri, eta labea desblokeatu (2.11 punta).
4.7 Badabil. keinuka. Sakatu edozein tekla.

Ez maneiatu labea, konpondu nahian, deitu zerbitzu teknikora.

5

Ingurumena

Labea ingurumenababestekodiseinatu da.

Ingurumena zaintzen du. Labea behar denean bakarrik aurre-berotu (ikus taula). Ahal badakolore iluneko moldeak erabili. Labea denbora luzez erabili behar baduzu, aureikusitakoa baino 5 edo 10 minutu lehenago deskonektatu.

Tresna elektriko eta elektronikoen hondakinkudeaketa.

ikurak esan nahi du gailua ez dela etxeko hondakinak jasotzeko ohiko edukionztietara bota behar.

Hondakinen bilketarako zentro berezi batean utzizure labea.

Etxetresna elektrikoen birziklatzeak osasunerako eta ingurumenerako ondorio kaltegarriak saihesten ditu, eta energia eta baliabideak aurereztea ahalbidetzen du.

Informazio gehiago nahi izanez gero, jar zaitez harremanetan herriko agintariekin edo labea erosi zenuen saltokiarekin.

Egosketa-taula

	Elikagaia	Programa eta temperatura Iraupena Kokalekua				Aurre- beroketa	Osagarriak
haragaiak eta hegazitko	txahalkia 1,5 Kg	190°C	210°C 1	50-60 min ez	2	ez
	txerrikia 1,5 Kg	150°C	180°C	85-95 min	2	ez
	bildotsa 1,2 Kg	200°C	220°C	40-50 min	2	ez
	indioillarra 4 Kg	170°C	190°C	115-125 min	1	ez
	oilaskoa 1,25 Kg	210°C	230°C	50-60 min	1	ez
arrainak eta tisaskai	piper gorriak erreta 1,25 Kg	190°C	210°C	30-40 min	2	ez
	tomate beteak 4 ale	200°C	220°C	15-19 min	2	ez
	legatz errea/ bakailaoa la- bean 1,5 Kg	210°C	230°C	7-9 min	2	bai
	otarrainxka labean 1 Kg	220°C	240°C	4-5 min	4	bai
bestelakoak	pizza	200°C	220°C	18-22 min	1	bai
	desizozketa elikagai mota guztietarako	75°C			2	ez
	Ogia/Opilak egiteko masa- ren hartzidura	40°C -50°C	40°C -50°C	25-30 min	0	ez
8.4.1 Gurinezko gaileta	175°C 22 min 3	bai	Erretilu sakona
8.4.2 Madalenak	185°C 23 min 2	bai	Erretilu sakona
	*160°C 45 min 3	ez	Erretilu sakona/ standarra
8.5.1 Koiperik gabeko bizkotxoa	180°C 25 min 1	ez	Moldea parrila gainean
	*180°C 40 min 3	ez	2 molde parrila eta erretiulan gainean
8.5.2 Sagar tarta	185°C 40-45 min 2	ez	Parrila
	*180°C 50-55 min 3	ez	2 molde parrila eta erretiulan gainean
9.1 Grillerako azalera	*250°C 2-3 min 4	Aurre berotzea 5 min	2-3 minutu parrilan sukaltzea

• Modeloen arabera.

Sicurezza

△Nota
