KASUTUSJUHEND WD90TA046BE SAMSUNG
Mida peate teadma ohutussuuniste kohta 4
Olulised ohutussümbolid 4
Olulised ettevaatusabinõud 5
Olulised hoiatused paigaldamise kohta 8
Ettevaatusabinõud paigaldamisel 9
Olulised hoiatused kasutamise kohta 10
Ettevaatusabinõud kasutamisel 11
Olulised hoiatused puhastamise kohta 14
Juhised elektri- ja elektroonikaseadmete jäätmete kohta 15
Paigaldamine 16

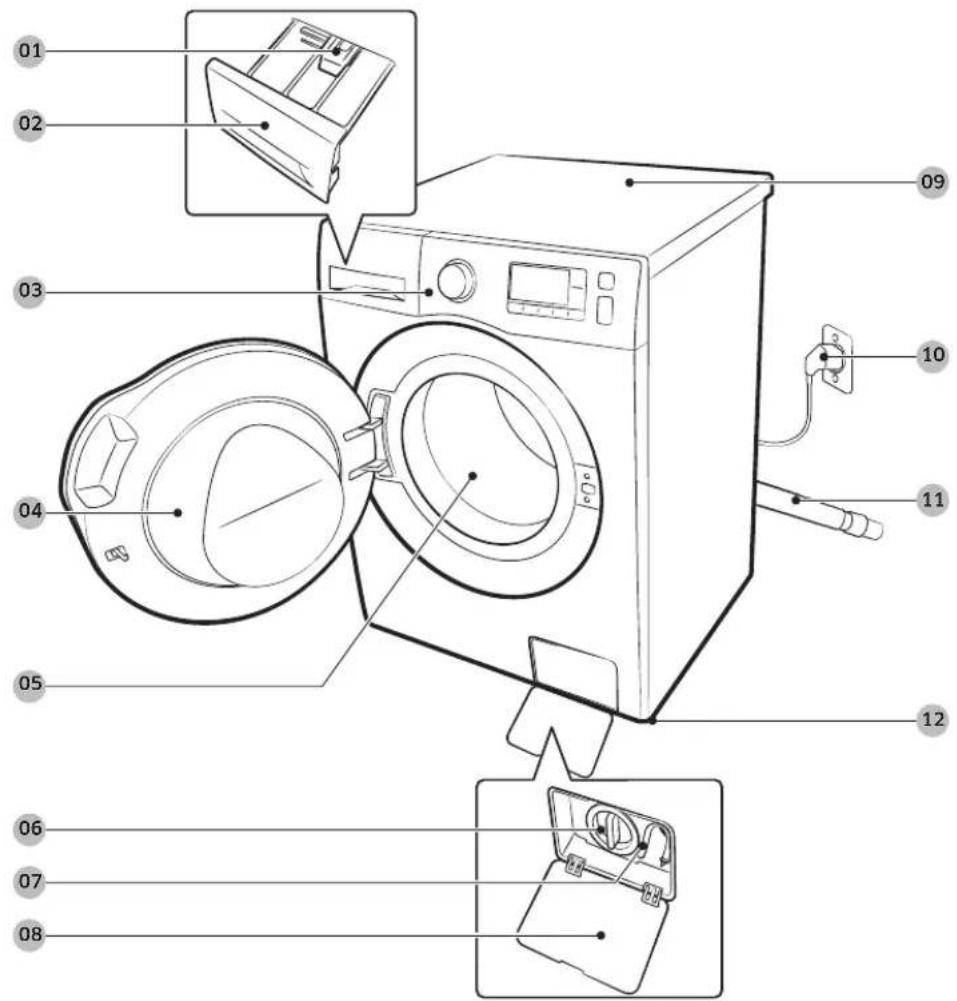

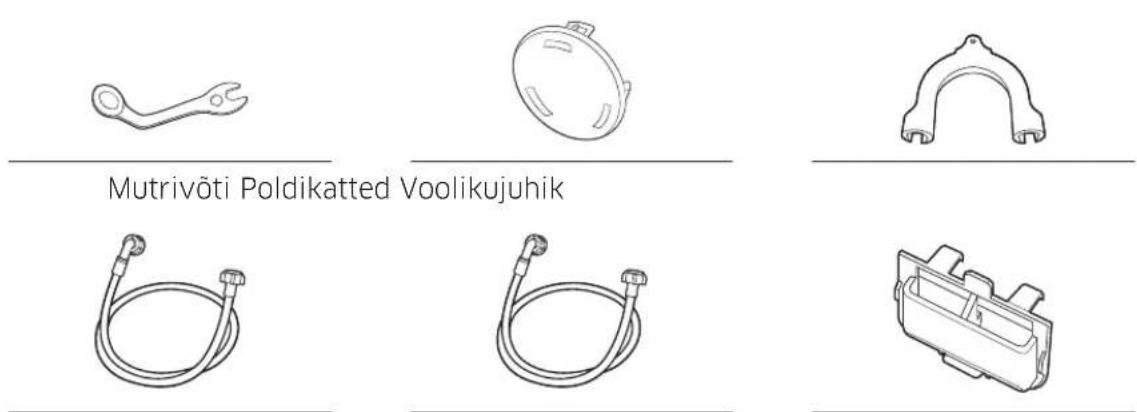

Kaasasolevad esemed 16
Paigaldusnõuded 18

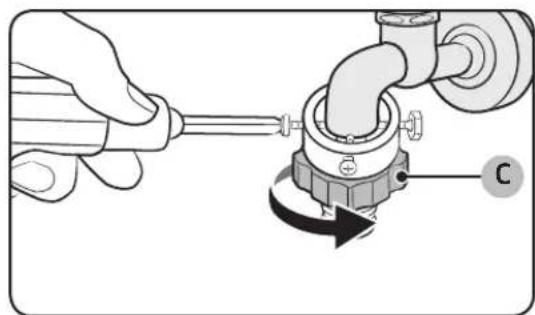

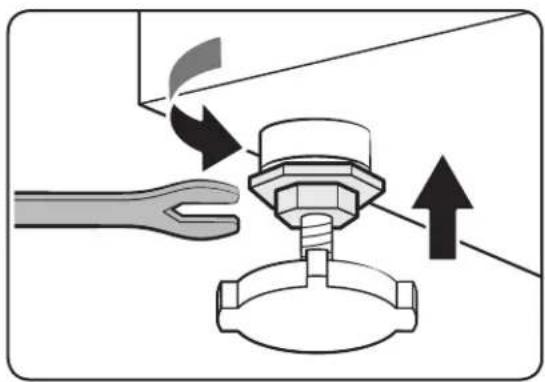

Samm-sammuline paigaldamine 20
Enne alustamist 30
Esialgne seadistamine 30
Suunised pesupesemiseks 30
Pesuvahendi soovitus 33

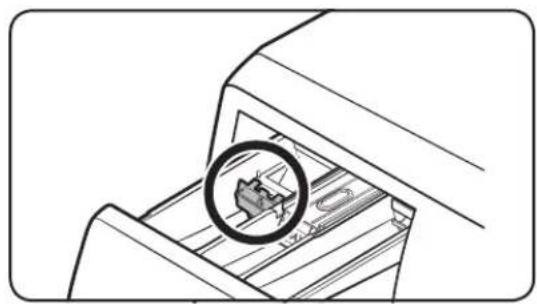

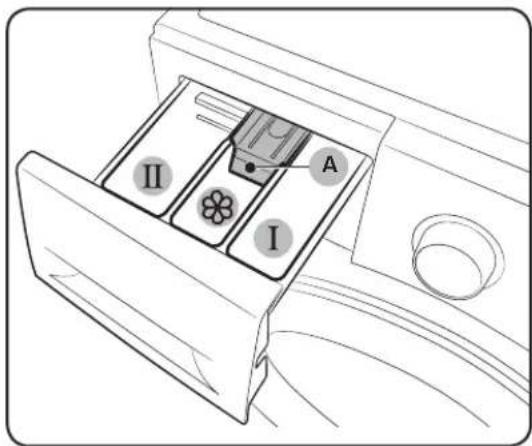

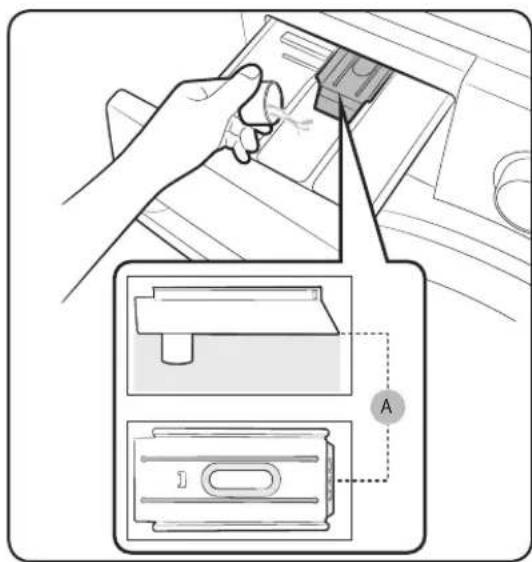

Pesuvahendisahtli suunised 34
Toimingud 37

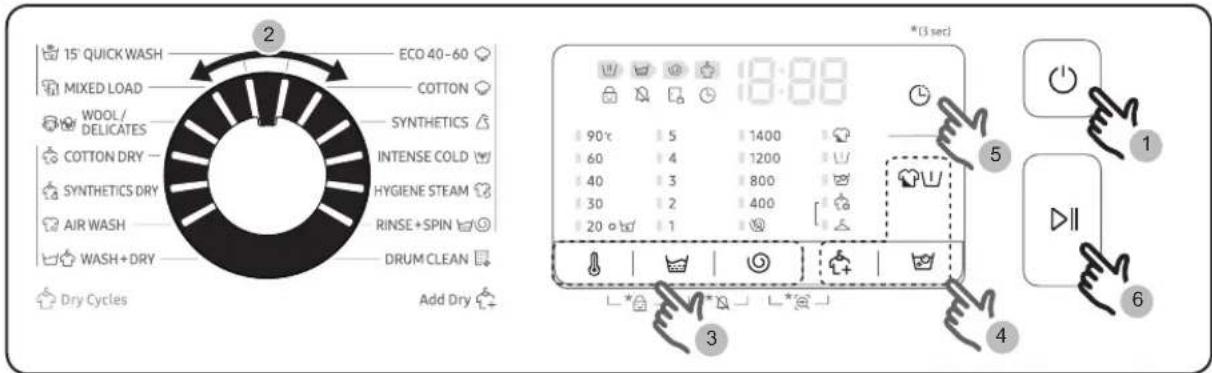

Juhtpaneel 37

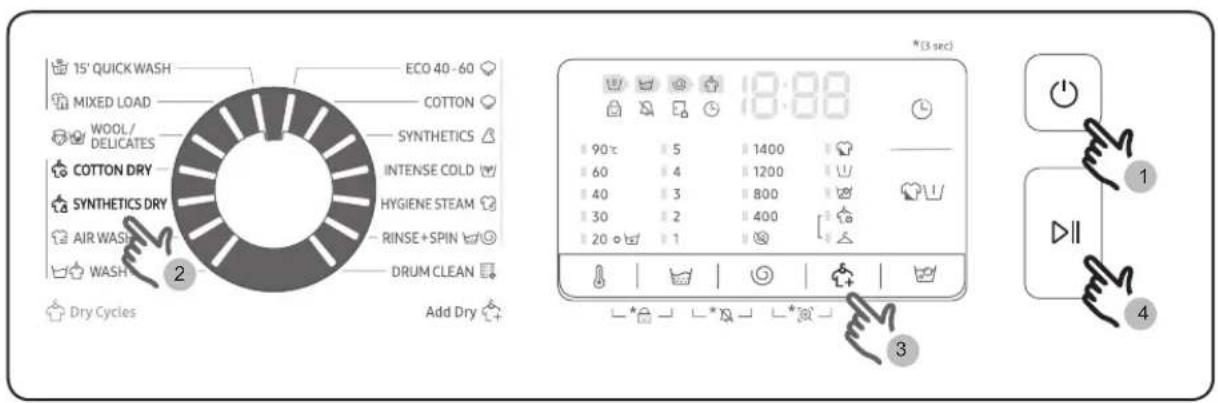

Lihtsad sammud alustamiseks 38
Ainult kuivatamine 39
Tsüklite ülevaade 40
Seaded 44
2 Eesti
Hooldus 45
DRUM CLEAN (TRUMLI PUHASTUS) 45
Smart check 46
Hädaolukorra väljalaskevoolik 47
Puhastamine 48
Külmunud olekust taastamine 51
Hooldus pärast pikaajalist mittekasutamist 51
Törkeotsing 52
Kontrollpunktid 52
Teabekoodid 56
Tehnilised andmed 59
Riiete hooldussiltide tabel 59
Keskkonnakaitse 60
Varuosade garantii 60
Tehniliste andmete leht 61
Eesti 3
Ohutusteave
Önnitleme teid uue Samsungi pesumasina ostu puhul. Sellest kasutusjuhendist leiate vajalikku teavet oma seadme paigaldamise, kasutamise ja hooldamise kohta. Leidke aega käesoleva kasutusjuhendi lugemiseks, et oma pesumasina rohkeid võimalusi ja funktsioone maksimaalselt ära kasutada.
Mida peate teadma ohutussuuniste kohta
Lugege kasutusjuhend põhjalikult läbi ja veenduge, et teate, kuidas teie uue seadme paljusid võimalusi ja funktsioone turvaliselt ning tõhusalt kasutada. Hoidke kasutusjuhendit kindlas kohas seadme lähedal edaspidiseks kasutamiseks alles. Seadet on lubatud kasutada ainult antud juhendis kirjeldatud eesmärgil.
Hoiatused ja olulised ohutussuunised ei hölma kõiki võimalikke tingimusi ja tekkida võivaid olukordi. Pesumasina paigaldamisel, hooldamisel ning kasutamisel tuleb olla mõistlik, ettevaatlik ja hoolikas.
Need kasutussuunised on mõeldud mitme erineva mudeli jaoks, seetõttu võivad teie pesumasina näitajad juhendis kirjeldatust pisut erineda ja kõik hoiatusmärgid ei pruugi teie seadme omadele vastata. Kui teil on küsimusi või muresid, võtke ühendust lähima teeninduskeskusega või otsige abi ja teavet veebisaidilt www.samsung.com.
Olulised ohutussümbolid
Ikoonide ja märkide tähendused selles kasutusjuhendis
HOIATUS!
Ebaõige ja hoolimatu kasutamine, mis võib kaasa tuua raskeid kehavigastusi, surma ja/või vara kahjustumist.
ETTEVAATUST!
Ebaõige ja hoolimatu kasutamine, mis võib kaasa tuua kehavigastusi ja/või vara kahjustumist.
MÄRKUS
Tähistab kehavigastuste või materiaalse kahju tekkimise ohtu.
Lugege juhiseid
Need hoiatusmärgid on siin selleks, et ära hoida võimalikke vigastusi teile ja teistele. Järgige neid täpselt.
Pärast selle kasutusjuhendi lugemist hoidke see edaspidiseks kasutamiseks alles.
Enne seadme kasutamist lugege köik suunised läbi.
4 Eesti
Kõigi elektriseadmete ja liikuvate detailide kasutamine kätkeb endas võimalikke ohte. Seadme ohutuks kasutamiseks tuleb selle tööpõhimõtted endale selgeks teha ning olla kasutamisel ettevaatlik.
Olulised ettevaatusabinõud
HOIATUS!
Pesumasina kasutamisel tulekahju, elektrilöögi või vigastuste vältimiseks järgige järgmisi põhilisi ohutussuuniseid:
- Seade pole möeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega ega ka vähese kogemuse või väheste teadmistega inimestele (sh lastele), kui neil puudub järelevalve või neid ei juhenda inimene, kes vastutab nende ohutuse eest.
- Kasutamisel Euroopas: lapsed alates kaheksandast eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimete või vähese kogemuse või väheste teadmistega inimesed võivad kasutada seda seadet juhul, kui on tagatud järelevalve või neid on seadme ohutu kasutamise osas juhendatud ning nad mõistavad kaasnevaid ohte. Lapsed ei tohi seadmega mängida. Lapsed ei tohi teostada puhastus- ja hooldustoiminguid ilma järelevalveta.
- Jälgige, et lapsed ei mängiks seadmega.
- Kui toitejuhe on katki, tuleb see ohutuse tagamiseks asendada tootja esindaja, teenindustöötaja või sarnast kvalifikatsiooni omava spetsialisti poolt.
- Seadme ühendamisel tuleb kasutada kaasasolevaid uusi voolikukomplekte, vanu komplekte ei tohi kasutada.
- Ventileerimisavadega seadmete puhul tuleb jälgida, et põrandakate avasid kinni ei kataks.
Eesti 5
Ohutusteave
- Kasutamisel Euroopas: alla kolmeaastaseid lapsi tuleb hoida seadmest eemal, kui tagatud ei ole pidev järelevalve.
- ETTEVAATUST: Termokaitsme tahtmatu lähtestamise töttu tekkiva ohu vältimiseks ei tohi seade olla varustatud vooluga välise lülitusseadme (nt taimeri) kaudu või ühendatud vooluringiga, mida lülitatakse pidevalt sisse ja välja.
- Trummelkuivatit ei tohi kasutada, kui puhastamiseks on kasutatud tööstuslikke kemikaale.
- Ebemefiltrit tuleb vajadusel puhastada regulaarselt.
- Ebemetel ei tohi lasta trummelkuivatisse koguneda. (ei kohaldu seadmetele, mida tuleb õhutada õues)
- Selleks, et vältida gaaside tagasivoolu seadmetest, mis põletavad teisi kütuseid, sh avatud tuleallikast, tuleb tagada vastav ventilatsioon.
- Ärge kuivatage trummelkuivatis pesemata esemeid.
- Esemed, mis on määrdunud ainetega nagu toiduõli, atsetoon, alkohol, bensiin, petrooleum, plekieemaldajad, tärpentin, vaha ja vahaeemaldajad, tuleks enne trummelkuivatiga kuivatamist pesta kuuma veega lisakoguses puhastusvahendiga.
- Esemeid nagu vahtkumm (lateksvaht), dušimütsid, veekindel tekstiil, kummiga kaetud esemed ning vahtkummist padjanditega riided või padjad ei tohi trummelkuivatis kuivatada.
-
Pesupehrendajat või sarnaseid tooteid tohiks kasutada vastavalt sellele, kuidas on kirjutatud pesupehrendaja juhistes.
-
Trummelkuivati tsükli viimane osa toimub kuumata (jahutustsükkel), mis tagab, et esemed on temperatuuril, mis tagab, et esemeid ei kahjustata.
- Eemaldage taskutest köik esemed, näiteks tikud ja välgumihklid.
- HOIATUS:Ärge kunagi peatage trummelkuivatit enne kuivatustsükli lõppu, välja arvatud juhul, kui kõik esemed eemaldatakse ja jaotatakse kiirest laiali, nii et kogu kuumus on hajutatud.
- Heitõhku ei tohi lasta lõõri, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu väljutamiseks.
- Seadet ei tohi paigutada lukustatava ukse, liugukse või hingedega ukse taha trummelkuivati vastaskülge, nii et trummelkuivati täielik avanemine oleks piiratud.
- HOIATUS:Seadet ei tohi ühendada väliste lülitusseadmetega nagu taimer ega vooluringidesse, mida lülitatakse regulaarselt sisse ja välja.
-
See seade on möeldud ainult kodukasutuseks ja mitte kasutamiseks järgmistes kohtades:
-
töötajate köögialal poodides, kontorites või muudes töökeskkondades;
- farmides;
- klientide poolt hotellides, motellides või muudes sellist tüüpi elukeskkondades;
- voodikohta ja hommikusööki pakkuvates asutustes;
- korterelamute ühiskasutuses olevatel aladel või selvepesulates.
Ohutusteave
Olulised hoiatused paigaldamise kohta
HOIATUS!
Seadet tohib paigaldada ainult kvalifitseeritud tehnik või teenindusettevõte.
- Selle nõude eiramise tagajärjeks võib olla elektrilöök, tulekahju, plahvatus, probleemid toote töös või kehavigastused.
Seade on raske.Olge selle tõstmisel ettevaatlik.
Ühendage toitejuhe 220 - 240 V, 50 Hz vahelduvvooluga pistikupessa ja kasutage antud pistikupesa ainult selle seadme jaoks. ÄRGE kasutage pikendusjuhet.
- Teiste seadmete ühendamine sellesse pistikupessa pikendusjuhtme kaudu või lisajuhtmete paigaldamise teel võib põhjustada elektrilöögi või tulekahju.
- Veenduge, et toiteallika pinge, sagedus ja voolutugevus vastaksid toote tehnilistes andmetes toodule. Selle nõude eiramine võib põhjustada elektrilöögi või tulekahju. Ühendage toitepistik korralikult pistikupessa.
Eemaldage regulaarselt toitejuhtme pistiku harudelt ja kontaktidelt kuiva riidelappi kasutades võõrkehad, nt tolm või vesi.
- Eemaldage toitepistik pesast ja puhastage seda kuiva riidelapiga.
- Selle nõude eiramine võib põhjustada elektrilöögi või tulekahju.
- Sisestage toitepistik pistikupessa nii, et juhe langeb põranda poole.
Kui sisestate toitepistiku pistikupessa teistpidi, võivad kaablis olevad elektrijuhtmed saada viga ja põhjustada elektrilöögi või tulekahju.
Hoidke kõiki pakkematerjale lastele kättesaamatus kohas.Need võivad olla ohtlikud.
- Kui laps tömbab koti endale pähe, vöib ta lämbuda.
Kui seade, selle toitepistik või toitejuhe saab kahjustada, võtke ühendust lähima teeninduskeskusega.
Seade peab olema õigesti maandatud.
Ärge maandage seadet gaasitoru, plastist veetoru või telefoniliini kaudu.
• See võib põhjustada elektrilöögi, tulekahju, plahvatuse või probleeme toote töös.
- Ärge ühendage toitejuhet nõuetekohaselt maandamata pistikupessa ning tagage, et süsteem vastaks kohalikele ja riiklikele määrustele.
Ärge paigaldage seadet pliidi või tuleohtlike materjalide lähedusse.
Ärge paigaldage seadet niiskesse, ölisesse või tolmusesse kohta ega kohta, mis on otseses kokkupuutes päikesevalguse või veega (vihmapiiskadega).
Ärge paigaldage seadet kohta, kus esineb madalaid temperatuure.
- Jäätumine vöib pöhjustada torude löhkemist.
Ärge paigaldage seadet kohta, kus võib esineda gaasilekkeid.
• See võib põhjustada elektrilöögi või tulekahju.
Ärge kasutage elektrimuundurit.
• See võib põhjustada elektrilöögi või tulekahju.
Ärge kasutage kahjustatud toitepistikut, toitejuhet või logisevat pistikupesa.
• See võib põhjustada elektrilöögi või tulekahju.
Ärge sikutage ega painutage toitejuhet ülemäära.
Ärge väänake ega siduge toitejuhet sölme.
Ärge riputage toitejuhet metalleseme kohale, asetage sellele raskeid esemeid, jätke seda esemete vahele ega lükake seda seadme taha.
• See võib põhjustada elektrilöögi või tulekahju.
Ärge tömmake toitepistikut pesast eemaldamiseks juhtmest.
• Toitepistiku eemaldamisel tuleb hoida pistikust.
- Selle nõude eiramine võib põhjustada elektrilöögi või tulekahju.
Seade tuleb paigaldada nii, et toitepistik, veekraanid ja äravoolutorud on juurdepääsetavad.
Samsung ei vastuta pärast volitamata teenusepakkuja tehtud remonti, enda tehtud remonti või mitteprofessionaalset remonti toote kahjustuste, vigastuste ega muude tooteohutusega seotud probleemide eest, mis on põhjustatud toote remontimise katsest, mis ei järgi neid remondi- ja hooldusjuhiseid hoolikalt. Garantii ei kata toote kahjustusi, mille on põhjustanud toote remontimine kellegi muu kui Samsungi sertifitseeritud teenusepakkuja poolt.
Ettevaatusabinõud paigaldamisel
ETTEVAATUST!
Seade tuleb paigaldada nii, et toitepistik on lihtsasti juurdepääsetavas kohas.
- Selle nõude eiramine võib põhjustada elektrilöögi või lühisest tingitud tulekahju.
Paigaldage seade tugevale ja tasasele pinnale, mis suudab selle raskusele vastu pidada.
- Selle nõude eiramise tagajärjeks võib olla liigne vibratsioon, seadme liikumine, müra või probleemid toote töös.
Ohutusteave
Olulised hoiatused kasutamise kohta
HOIATUS!
Kui seade ujutatakse üle, lülitage veevarustus ja toide kohe välja ning võtke ühendust lähima teeninduskeskusega.
- Ärge puudutage toitepistikut märgade kätega.
- Selle nõude eiramine võib põhjustada elektrilöögi.
Kui seadmest kostab ebatavalisi helisid või eraldub põlemislõhna või suitsu, eemaldage toitepistik kohe pistikupesast ning võtke ühendust lähima teeninduskeskusega.
- Selle nõude eiramine võib põhjustada elektrilöögi või tulekahju.
Gaasilekke (nt propaan, veeldatud naftagaas vms) korral õhutage kohe ruumi ja ärge puudutage toitepistikut. Ärge puudutage seadet ega toitejuhet.
- Ärge kasutage ventilaatorit.
- Säde võib põhjustada plahvatuse või tulekahju.
Ärge lubage lastel pesumasinas või selle peal mängida. Seadme kasutuselt kõrvaldamisel eemaldage pesumasina luugi käepide.
- Seadmesse lõksu jäänud lapsed võivad surnuks lämbuda.
Eemaldage enne pesumasina kasutamist selle põhja külge kinnitatud pakkematerjal (käsnad, vahtplast).
Ärge peske bensiini, petrooleumi, benseeni, värvilahusti, alkoholi ega muude kergesti süttivate või plahvatusohtlike ainetega saastunud rõivaid.
• See võib põhjustada elektrilöögi, tulekahju või plahvatuse.
Ärge avage pesumasina töötamise (kõrgel temperatuuril pesemine / kuivatamine / tsentrifuugimine) ajal jõuga selle luuki.
- Pesumasinast välja voolav vesi võib põhjustada põletusi või muuta põranda libedaks. See võib põhjustada kehavigastusi.
- Luugi jõuga avamine võib põhjustada tootekahjustusi või kehavigastusi.
Ärge pange kätt pesumasina alla, kui see töötab.
• See võib põhjustada kehavigastusi.
Ärge puudutage toitepistikut märgade kätega.
• See võib põhjustada elektrilöögi.
Ärge lülitage seadet töötamise ajal välja, tömmates toitejuhtmest.
- Toitepistiku tagasi pistikupessa ühendamisel võib tekkida säde, mis võib põhjustada elektrilöögi või tulekahju.
Ärge lubage lastel seadmesse või seadme peale ronida.
• See võib põhjustada elektrilöögi, põletusi või kehavigastusi.
Ärge pange kätt või metallist eset pesumasina alla, kui see töötab.
• See võib põhjustada kehavigastusi.
Ärge eemaldage seadet vooluvõrgust toitejuhtmest tömmates. Haarake alati toitepistikust tugevalt kinni ja tömmake see pistikupesast otse välja.
- Toitejuhtme kahjustamine võib põhjustada lühise, tulekahju ja/või elektrilöögi.
Ärge püüdke seadet ise parandada, osadeks võtta ega muuta.
- Ärge kasutage kaitsmena midagi (nt vask, metalltraat vms) peale standardkaitsme.
- Kui seade vajab remontimist või see tuleb mujale paigaldada, võtke ühendust lähima teeninduskeskusega.
- Selle nõude eiramine võib põhjustada elektrilöögi, tulekahju, probleeme toote töös või kehavigastusi.
Kui veevoolik tuleb kraani küljest lahti ja ujutab seadme üle, ühendage toitepistik pistikupesast lahti.
- Selle nõude eiramine võib põhjustada elektrilöögi või tulekahju.
Kui seadet ei kasutata pikka aega või kui väljas on äikesetorm, ühendage toitepistik pistikupesast lahti.
- Selle nõude eiramine võib põhjustada elektrilöögi või tulekahju.
Kui seadmesse satub võõrkehi, eemaldage toitepistik vooluvõrgust ja võtke ühendust lähima Samsungi klienditeenindusega.
• See võib põhjustada elektrilöögi või tulekahju.
Ärge lubage lastel (ega lemmikloomadel) pesumasina sees või peal mängida. Pesumasina luuki ei saa seestpoolt kergesti avada. Lapsed võivad saada seadmesse kinni jäädes tõsiseid kehavigastusi.
Ettevaatusabinõud kasutamisel
ETTEVAATUST!
Kui pesumasinasse on sattunud võõrkehi, nt puhastusvahend, mustus, toidujäätmed vms, ühendage toitepistik pistikupesast lahti ja puhastage pesumasin niiske ning pehme riidelapiga.
- Selle nõude eiramine võib põhjustada värvi tuhmumist või seadme pinna deformeerumist, kahjustusi või roostetamist.
Tugev löök vöib esikülje klaasi löhkuda. Olge pesumasina kasutamisel ettevaatlik.
- Klaasi purunemine võib põhjustada kehavigastusi.
Eesti 11
Ohutusteave
Pärast veevarustuse riket või veevooliku uuesti ühendamist avage veekraan aeglaselt.
Pärast pikka mittekasutamist avage veekraan aeglaselt.
- Rõhu all olev õhk veevoolikus või veetorus võib mõnda toote detaili kahjustada või põhjustada vee lekkimist.
Kui seadme töötamise ajal ilmneb probleeme vee äravooluga, kontrollige äravoolusüsteemi.
- Pesumasina kasutamine äravoolusüsteemi probleemist tingitud üleujutuse tingimustes vöib pöhjustada elektrilöögi vöi tulekahju.

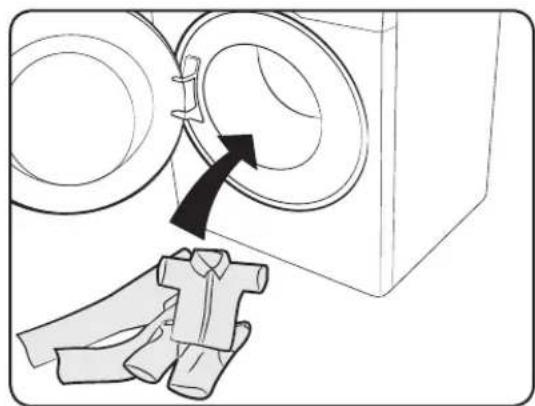

Sisestage pesu täielikult pesumasinasse, vältides selle luugi vahele jäämist.
- Kui pesu jääb luugi vahele, võib see põhjustada riideesemete või pesumasina kahjustusi või vee lekkimist.
Kui pesumasinat ei kasutata, lülitage veevarustus välja.
Veenduge, et veevooliku ühendusel olevad kruvid oleks korralikult pinguldatud.
- Selle nõude eiramine võib põhjustada varalist kahju või kehavigastusi.
Veenduge, et kummitihendil ega seadme klaasist luugil poleks võõrkehi (jääkaineid, niite, juuksekarvu vms).
- Kui luugi külge on jäänud võõrkehi või luuk ei ole täielikult suletud, võib see põhjustada vee lekkimist.
Enne toote kasutamist avage veekraan ja veenduge, et veevoolik oleks korralikult ühendatud ega esineks lekkeid.
- Lõdvalt kinnitatud kruvid või veevooliku ühendus võivad põhjustada vee lekkimist.
Toode on möeldud ainult kodumajapidamises kasutamiseks.
Seadme kasutamist ettevõtluses loetakse toote väärkasutuseks. Sellisel juhul ei kata toodet Samsungi standardgarantii tingimused ning Samsung ei võta endale vastutust väärkasutusest tulenevate rikete või kahjustuste eest.
Ärge seiske seadmel ega asetage sellele esemeid (nt pesu, põlevaid küünlaid, põlevaid sigarette, nõusid, kemikaale, metallesemeid vms).
• See võib põhjustada elektrilöögi, tulekahju, probleeme toote töös või kehavigastusi.
Ärge pihustage seadme pinnale lenduvaid aineid, nt putukamürki.
- Lisaks inimestele avaldatavale kahjulikule mõjule võib see põhjustada elektrilöögi, tulekahju või probleeme toote töös.
Ärge asetage pesumasina lähedusse esemeid, mis tekitavad elektromagnetvälja.
- Selle tagajärjel tekkivad törked seadme töös vöivad pöhjustada kehavigastusi.
Kõrge temperatuuriga pesu- või kuivatustsükli ajal väljutatav vesi on kuum. Ärge katsuge vett.
12 Eesti
• See võib põhjustada põletusi või kehavigastusi.
Ärge peske, tsentrifuugige ega kuivatage veekindlaid istmekatteid, matte või riideid (*), kui teie seadmel pole selliste esemete pesemiseks eritsüklit.
(*): villased voodikatted, vihmakatted, kalastusvestid, suusapüksid, magamiskotid, mähkmed, dressid ning ratta-, mootorratta- ja autokatted vms.
- Ärge peske pakse ja jäiku matte isegi juhul, kui nende sildil on pesumasina sümbol. Vastasel juhul võib tekkida liigne vibratsioon ja pesumasin, seinad, põrand või riideesemed võivad saada kahjustada.
- Ärge peske vannitoavaipu ega kummipõhjaga uksematte. Kummipõhi võib lahti tulla ja trumli sisemuse külge kleepuda ning see võib põhjustada häireid pesumasina töös, nt vee äravoolus.
Ärge kasutage pesumasinat, kui pesuvahendisahtel on eemaldatud.
- See võib põhjustada vee lekkimisest tingitud elektrilööki või kehavigastusi.
Ärge puudutage kuivatamise ajal või vahetult pärast kuivatamist trumli sisemust, kuna see on kuum.
• See võib põhjustada põletusi.
Pesemise ja kuivatamise ajal ukseklaas kuumeneb. Ärge puudutage sel ajal ukseklaasi.
Ärge lubage lastel pesumasina läheduses mängida ja ukseklaasi puudutada.
• See võib põhjustada põletusi.
Ärge pange kätt pesuvahendisahtlisse.
• Võite end vigastada, kui teie käsi jääb pesuvahendi sisestusseadisesse kinni.
- Vedela pesuvahendi juhikut (ainult kohaldatavatel mudelitel) ei kasutata pesupulbri puhul. Eemaldage juhik, kui kasutate pesupulbrit.
Ärge pange pesumasinasse midagi peale pesu (nt kingi, toidujäätmeid, loomi).
- See võib põhjustada liigse vibratsiooni tõttu pesumasina kahjustusi või lemmikloomade puhul nende vigastusi ja hukkumist.
Ärge vajutage nuppe teravate esemetega, nt nõelad, noad, küüned vms.
• See võib põhjustada elektrilöögi või kehavigastusi.
Ärge peske tavaliselt nahahooldusettevõtetes või massaažisalongides kasutatavate õlide, kreemide või emulsioonidega saastunud pesu.
• See võib põhjustada kummitihendi kahjustumist ja vee lekkimist.
Ärge jätke trumlisse pikaks ajaks metallesemeid (nt haaknõelad või juuksenõelad) või pleegitusvahendit.
• See võib põhjustada trumli roostetamist.
- Kui trumli pinnale hakkab tekkima rooste, kasutage selle eemaldamiseks neutraalset puhastusvahendit ja käsna. Ärge kasutage metallharja.
Ohutusteave
Ärge kasutage kuivpuhastusvahendit ega peske, loputage või tsentrifuugige kuivpuhastusvahendiga saastunud pesu.
- See võib põhjustada isesüttimist või õli oksüdeerumisel erituva kuumuse põhjustatud süttimist.
Ärge kasutage jahutus-/soojendusseadmetest pärinevat vett.
• See võib tekitada probleeme pesumasina töös.
Ärge kasutage pesumasinas looduslikku kätepesuseepi.
- See hangub ja koguneb pesumasina sisemusse ning võib põhjustada tõrkeid toote töös, värvi tuhmumist, roostetamist või ebameeldivat lõhna.
Pange sokid ja rinnahoidjad pesuvõrku ning peske neid koos ülejäänud pesuga.
Ärge peske pesuvõrgus suuri riideasemeid, nt voodiriideid.
- Selle nõude eiramine võib põhjustada liigsest vibratsioonist tingitud kehavigastusi.
Ärge kasutage kövastunud pesuvahendit.
- Selle pesumasinasse kogunemine võib põhjustada vee lekkimist.
Veenduge, et köigi pestavate riietusesemete taskud on tühjad.
- Kõvad ja teravad esemed, nt mündid, haaknõelad, naelad, kruvid või kivid, võivad seadet tõsiselt kahjustada.
Ärge peske suurte metallpannalde, -nööpide või muude raskete metalldetailidega esemeid.
Sorteerige pesu värvi järgi, lähtudes sellest, kui kergesti esemed värvi annavad, ning valige soovitatud tsükkel, veetemperatuur ja lisafunktsioonid.
• See võib põhjustada värvi- ja kangakahjustusi.
Hoolitsege selle eest, et laste näpud ei jääks ukse sulgemisel pesumasina ja ukse vahele.
- Selle nõude eiramine võib põhjustada kehavigastusi.
Lõhnade ja hallituse vältimiseks jätke uks pärast pesutsüklit lahti, et trummel saaks kuivada.
Katlakivi kogunemise vältimiseks jätke pesuainesahtel pärast pesutsüklit lahti ja kuivatage selle sisemust.
Olulised hoiatused puhastamise kohta
HOIATUS!
Ärge puhastage seadet, piserdades vett otse selle pinnale.
Ärge kasutage tugevat happelist puhastusvahendit.
Ärge kasutage seadme puhastamiseks benseeni, lahustit või alkoholi.
- See võib põhjustada värvi tuhmumist või seadme pinna deformeerumist ning kahjustuste, elektrilöögi või tulekahju tekkimist.
Enne puhastamist või hooldust eemaldage toitepistik pistikupesast.
- Selle nõude eiramine võib põhjustada elektrilöögi või tulekahju.
Juhised elektri- ja elektroonikaseadmete jäätmete kohta
Õige viis toote kasutuselt kõrvaldamiseks (elektriliste ja elektrooniliste seadmete jäätmed)
(Kehtib riikides, kus jäätmed kogutakse sorteeritult)
Selline tähistus tootel või selle tarvikutel või dokumentidel näitab, et toodet ega selle elektroonilisi tarvikuid (nt laadija, peakomplekt, USB-kaabel) ei tohi kasutusaja löppemisel käidelda koos muude olmejäätmetega. Selleks et vältida jäätmete kontrollimatu käitlemisega seotud võimaliku kahju tekitamist keskkonnale või inimeste tervisele ning edendada materiaalsete vahendite säästvat taaskasutust, eraldage need esemed muudest jäätmetest ja suunake need vastutustundlikult taasringlusse.
Kodukasutajad saavad teavet nende esemete keskkonnaohutu taaskasutamise kohta kas toote müüjalt või keskkonnaametist.
Firmad peaksid võtma ühendust tarnijaga ning kontrollima ostulepingu tingimusi ja sätteid. Toodet ega selle elektroonilisi tarvikuid ei tohi panna muude hävitamiseks mõeldud kaubandusjäätmete hulka.
Samsungi keskkonnaalaste kohustuste ja toodetele kehtivate regulatiivsete kohustuste (nt REACH, WEEE või akude) kohta teabe saamiseks külastage meie säästva arengu lehte, mis on saadaval veebisaidil www.samsung.com
Paigaldamine
Järgige neid suuniseid hoolikalt, et veenduda pesumasina öiges paigaldamises ja vältida pesupesemisel önnetusi.
Kaasasolevad esemed
Veenduge, et kõik osad oleksid toote pakendis olemas. Kui teil on pesumasina või osadega probleeme, võtke ühendust Samsungi kohaliku klienditeeninduskeskuse või edasimüüjaga.
02 Pesuvahendisahtel
03 Juhtpaneel
04 Luuk 05 Trummel 06 Prahifilter
07 Hädaolukorra
äravooluvoolik
08 Filtri kate 09 Pealispind
10 Toitepistik
11 Väljalaskevoolik
12 Tugijalad
Külmaveevoolik Kuumaveevoolik Vedela pesuvahendi mahuti
Korgi kinnitus
MÄRKUS
- Mutrivõti: transpordipoltide eemaldamiseks ja pesumasina tasandamiseks.
- Poldikatted: aukude katmiseks pärast transpordipoltide eemaldamist. Poldikorkide arv (3 kuni 6) söltub mudelist.
- Vooliku juhik: äravooluvooliku riputamiseks kanalisatsioonitorusse või kraanikaussi.
- Külma/kuuma vee voolik: pesumasina veega varustamiseks. (Kuuma vee voolikud on möeldud ainult kindlatele mudelitele.)

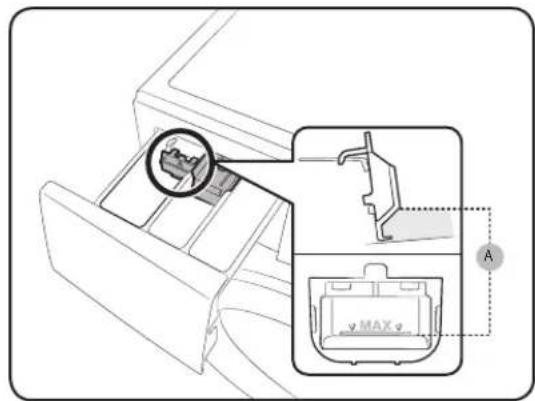

- Vedela pesuvahendi juhik: vedela pesuaine kasutamiseks sisestage see pesuaine sektsiooni. (ainult kohalduvatel mudelitel)
Paigaldamine
Paigaldusnõuded
- Nõutav on 220-240 V / 50 Hz vahelduvvoolu kaitse või kaitselüliti.
- Kasutage eraldiseisvat haruvooluringi, mis on ainult teie pesumasina kasutuses.
Õige maanduse tagamiseks on teie pesumasina toitejuhe varustatud kolmeharulise maanduspistikuga, mis tuleb paigutada korralikult paigaldatud ja maandatud pistikupessa.
Kui te ei tea, kuidas maandus tagada, küsige nõu kvalifitseeritud elektrikult või hooldustehnikult.
Ärge kaasasolevat pistikut muutke. Kui see ei mahu pistikupessa, laske kvalifitseeritud elektrikul paigaldada sobiv pistikupesa.
HOIATUS!
- ÄRGE kasutage pikendusjuhet.
- Kasutage ainult pesumasinaga kaasas olevat toitejuhet.
- ÄRGE ühendage maandusjuhet plasttorude, gaasitorude ega kuumaveetorude külge.
- Valesti paigaldatud maandusjuhtmed võivad põhjustada elektrilöögi.
Veevarustus
Selle pesumasina jaoks sobiv veesurve on vahemikus 50-800 kPa. Kui veesurve on alla 50 kPa, ei pruugi vee sissevõtuava korralikult sulguda. Samuti võib trumli täitumine kauem aega võtta ja põhjustada pesumasina väljalülitumist. Veekraanid peavad asuma kuni 120 cm kaugusel pesumasina tagaküljest, sest kaasasolevad veevoolikud kaugemale ei ulatu.
Lekkeohu vältimiseks tehke järgmist.
- Tagage, et veekraanid oleks kergesti juurdepääsetavad.
- Kui pesumasinat ei kasutata, keerake veekraanid kinni.
- Kontrollige vee sissevõtuvooliku kinnitusi regulaarselt lekete suhtes.
ETTEVAATUST!
Enne pesumasina esmakordset kasutamist kontrollige lekete ennetamiseks vee sissevõtuava ja kraanid üle.
Äravool
Samsung soovitab kasutada 60-90 cm kõrgust vertikaalset toru. Väljalaskevoolik tuleb ühendada voolikuklambri abil äravoolutoruga ja viimane peab väljalaskevooliku täielikult katma.
Põrand
Kõige parem on paigaldada pesumasin valatud või plaaditud põrandale. Puitpõrandat tuleks vibratsiooni minimeerimiseks ja/või ebatasasuste kõrvaldamiseks tugevdada. Vaibad ja pehmed plaatpinnad pole vibratsioonikindlad ja seetõttu võib pesumasin tsentrifuugimistsükli ajal veidi liikuda.
ETTEVAATUST!
ÄRGE paigaldage pesumasinat alusele ega kehvasti toestatud tarindile.
Veetemperatuur
Ärge paigaldage pesumasinat kohta, kus vesi võib külmuda, sest pesumasinasse jääb alati veidi vett (vee sissevõtuava, pumpade ja/või voolikute piirkond). Ühendusosadesse jäänud külmunud vesi võib rihmasid, pumpa ja muid pesumasina osi kahjustada.
Paigaldamine suletud asukohta
Minimaalne kaugus stabiilseks tööks
| Külgedel | 25 mm Taga | 50 mm | |
| Peal 25 | mm Ees | 50 mm | |
Kui pesumasin ja kuivati paigaldatakse samasse kohta, peab niši või kapi ees olema vähemalt 550 mm takistamatut õhuruumi. Pesumasin üksinda spetsiaalset õhuruumi ei vaja.
Paigaldamine
Samm-sammuline paigaldamine
ETAPP 1 Sobiliku paiga valimine
Nõuded asukohale
- Tugev ja ühtlane põrandapind ilma vaiba või ventilatsiooni takistava põrandakatteta
• Eemal otsesest päikesevalgusest
• Piisavalt ruumi ventilatsioonile ja juhtmetele
- Külmumispunktist (0 °C) alati körgem ümbritsev temperatuur
• Eemal soojusallikast
ETAPP 2 Transpordipoltide eemaldamine
Pakkige toode lahti ja eemaldage köik transpordipoldid.
MÄRKUS
Transpordipoltide arv võib mudelist olenevalt erineda.
HOIATUS!
- Pakkematerjal võib olla lastele ohtlik. Viige kogu pakkematerjal (plastkotid, polüstüreen jne) laste käeulatusest eemale.
- Vigastuste vältimiseks katke augud pärast transpordipoltide eemaldamist poldikorkidega. Ärge liigutage pesumasinat ilma transpordipoltideta. Enne pesumasina teisaldamist teisaldage transpordipoldid. Hoidke transpordipoldid edaspidiseks kasutamiseks kindlas kohas.

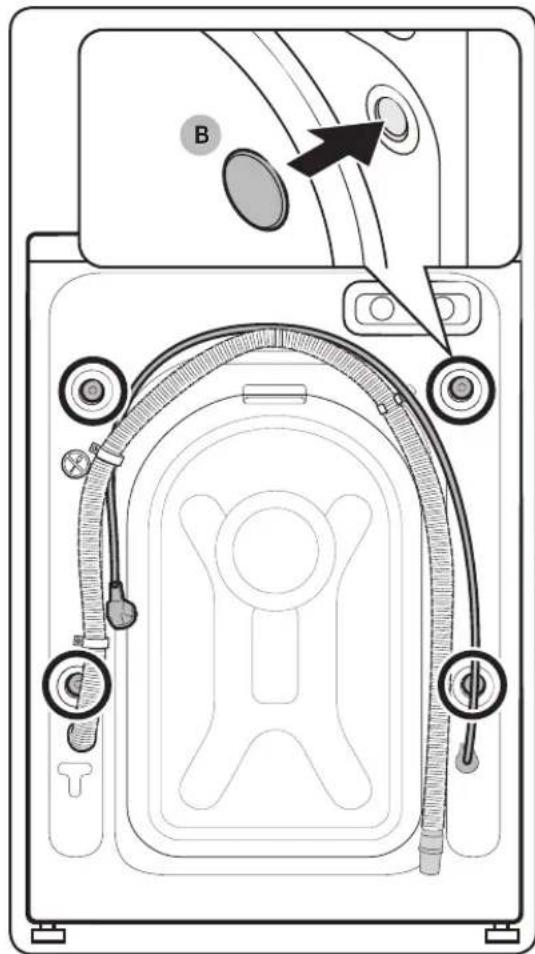

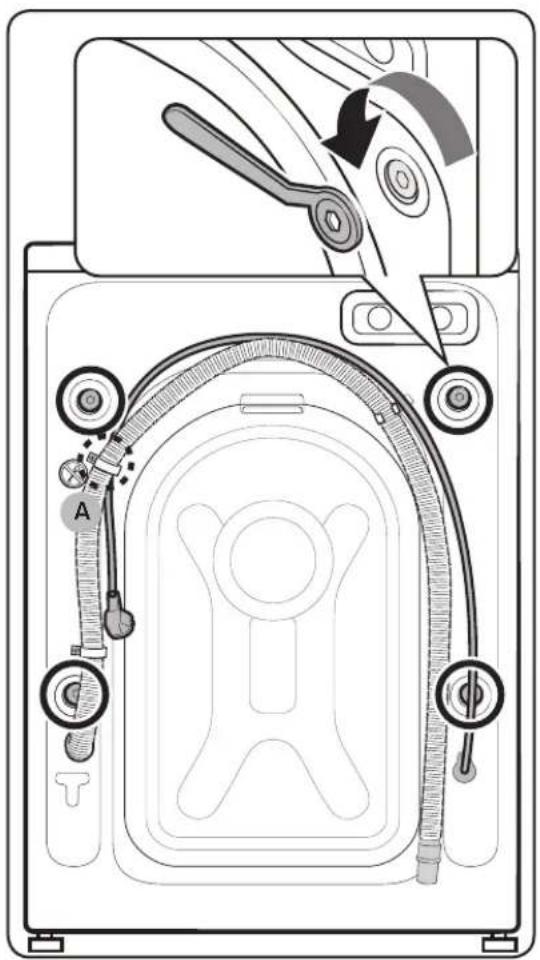

- Leidke pesumasina tagaküljelt transpordipoldid (joonisel ringiga tähistatud).
ETTEVAATUST!
Ärge eemaldage kruvi (A), mis hoiab kinni voolikuklambrit.
- Keerake komplekti kuuluva mutrivõtme
abil lahti kõik transpordipoldid,
keerates neid vastupäeva.
MÄRKUS
Säilitage transpordipoldid tulevikus kasutamiseks.
Paigaldamine
- Pange poltide korgid (B) aukudesse (joonisel ringiga tähistatud).

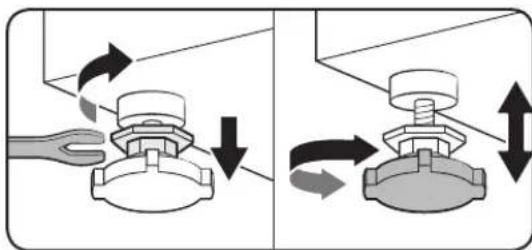

ETAPP 3 Jalgade reguleerimine
- Liigutage pesumasin ettevaatlikult oma kohale. Liigne jõud võib tugijalgu kahjustada.
- Tasakaalustage pesumasin käsitsi, reguleerides tugijalgu.
- Kui tasakaalustamine on tehtud, keerake mutrid mutrivõtme abil kinni.

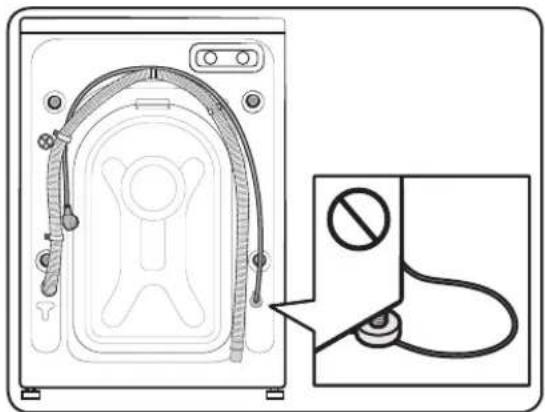

Toote paigaldamisel veenduge, et tasandusjalad ei suru toitejuhtmele.
ETTEVAATUST!
Veenduge, et köik tasandusjalad asetseksid pörandapinnal, et pesumasin ei liiguks ega tekitaks vibratsiooni töttu müra. Seejärel kontrollige, et pesumasin ei liigu. Kui pesumasin ei liigu, keerake mutrid kinni.
Paigaldamine
ETAPP 4 Veevooliku ühendamine
Komplekti kuuluv veevoolik võib olenevalt mudelist erineda. Järgige suuniseid vastavalt komplekti kuuluvale veevoolikule.
Keermestatud veekraaniga ühendamine

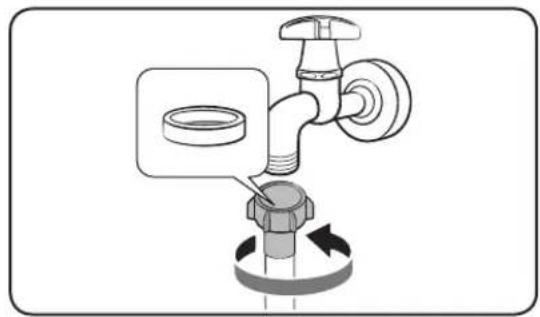

- Ühendage veevoolik veekraaniga ja seejärel keerake konnektorit päripäeva, nagu on näidatud.

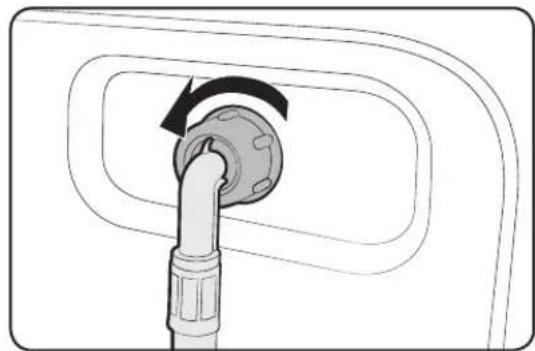

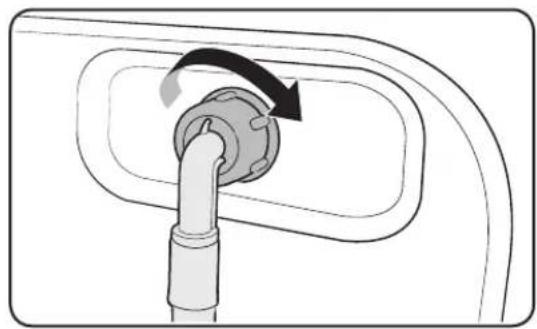

- Ühendage veevooliku teine ots pesumasina tagaküljel asuva sisselaskeavaga. Keerake voolik päripäeva kinni.

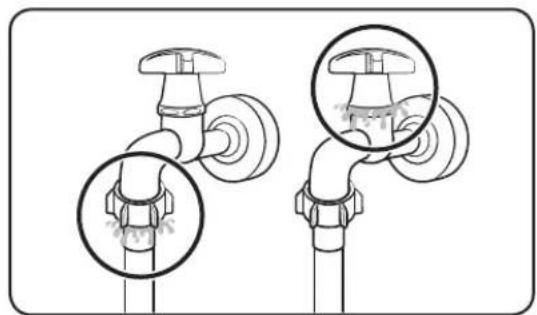

- Avage veekraan ja kontrollige, et ühenduskohtades poleks lekkeid. Veelekete korral korrake ülaltoodud samme.
HOIATUS!
Veelekke korral lõpetage pesumasina kasutamine ja eemaldage see elektrivõrgust. Seejärel võtke veevooliku lekke korral ühendust kohaliku Samsungi teeninduskeskusega või veetoru lekke korral torulukksepaga. Vastasel juhul võib see põhjustada elektrilöögi.
ETTEVAATUST!
Ärge venitage veevoolikut jõuga. Kui voolik on liiga lühike, asendage see pikema, suure surve jaoks mõeldud voolikuga.
Ilma keermeta veekraaniga ühendamine
- Hoidke adapterist kinni ja keerake osa (C), et seda 5 mm võrra (*) lõdvendada.
Paigaldamine
-
Sisestage adapter veekraani, tõstke adapterit ja keerake kruvid kinni.
-
Keerake osa (C) noole suunas, et seda pinguldada.
-
Tömmake osa (D) veevoolikul allapoole ja ühendage samal ajal veevoolik adapteriga. Seejärel vabastage osa (D). Voolik kinnitub klöpsatusega adapterisse.
-
Veevooliku ühendamise lõpetamiseks vaadake jaotise „Keermestatud veekraaniga ühendamine“ etappe 2 ja 3.
MÄRKUS

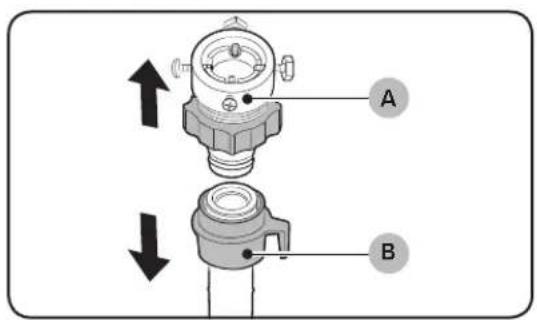

- Pärast veevooliku ühendamist adapteriga tömmake veevoolikut allapoole, et kontrollida, kas see on korralikult ühendatud.
- Kasutage levinud tüüpi veekraane. Kui veekraan on kandilise avaga või liiga suur, tuleks selle vaherõngas enne kraani adapterisse paigaldamist eemaldada.
Täiendava kuuma vee sissevõtuavaga mudelite puhul

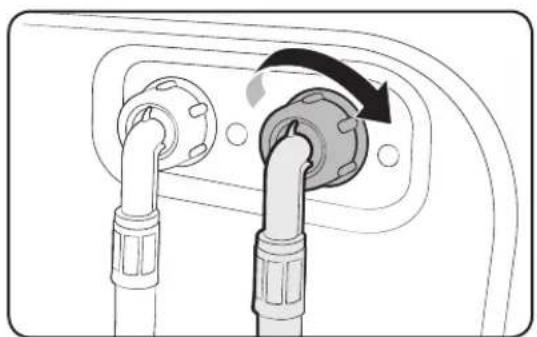

- Ühendage kuumaveevooliku punane ots pesumasina tagaküljel asuva kuuma vee sisselaskeavaga.
- Ühendage kuumaveevooliku teine ots kuumaveekraaniga.

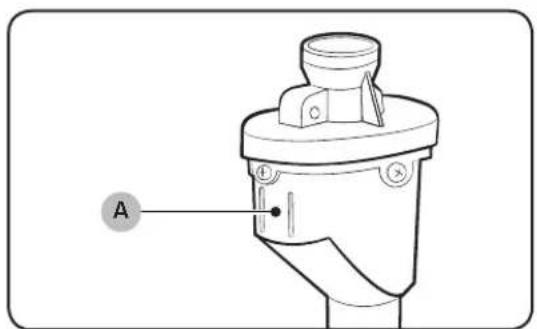

Veetakistiga veevoolik (ainult kohaldatavatel mudelitel)
Veetakistiga veevoolik hoiatab kasutajaid veelekkeohu eest. See tajub veevoolu ja lekke korral muutub keskmine näidik (A) punaseks.
MÄRKUS
Veetakistiga veevooliku ots tuleb kinnitada veekraani, mitte masina külge.
Paigaldamine
ETAPP 5 Vee väljalaskevooliku paigaldamine
Väljalaskevooliku otsa saab paigaldada kolmel viisil.
Väljalaskevoolik tuleb paigaldada põrandast 60- 90 cm (*) kõrgusele. Väljalaskevooliku ninamiku painutamiseks kasutage komplektis olevat plastist voolikujuhikut (A). Kinnitage juhik konksu abil seinale, et tagada vee stabiilne väljalase.
Äravoolutorusse
Äravoolutoru peab olema 60-90 cm (*) körgusel. Soovitatav on kasutada 65 cm körgust vertikaalset toru.
- Tagamaks, et äravooluvoolik püsib paigal, kasutage komplekti kuuluvat plastist voolikujuhikut (vt joonist).
- Vee sifooni tömbamise ennetamiseks äravoolu ajal sisestage äravooluvoolik 15 cm äravoolutorusse.
- Äravooluvooliku liikumise takistamiseks kinnitage voolikujuhik seina külge.
Nõuded äravoolutorule
• Minimaalne läbimõõt 5 cm
- Minimaalne läbilaskemaht 60 liitrit minutis

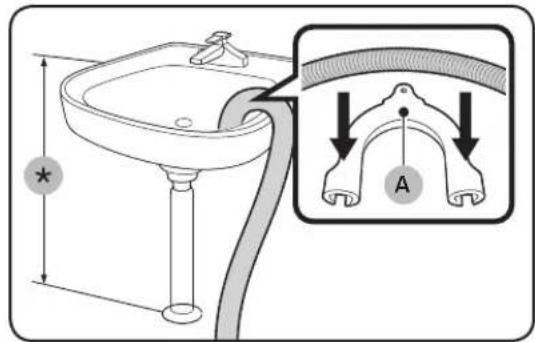

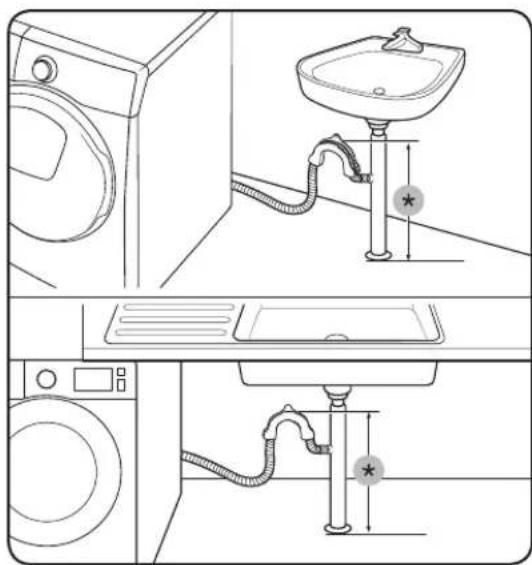

Valamu äravooluharus
Äravooluharu peab olema valamu sifoonist körgemal ning vooliku ots pörandast vähemalt 60 cm körgusel.
(^*) : 60 cm
ETTEVAATUST!
Enne äravoolutoru ühendamist eemaldage valamu äravoolutoru kaas.
ETAPP 6 Pesumasina sisselülitamine
Ühendage toitejuhe kaitsme või kaitselülitiga 220-240 V / 50 Hz seinakontakti. Seejärel vajutage pesumasina sisselülitamiseks nuppu Toide.
Enne alustamist
Esialgne seadistamine
Kalibreerimine (soovitatav)
Funktsioon Calibration (Kalibreerimine) tagab, et pesumasin tuvastab pesu kaalu täpselt. Veenduge enne funktsiooni Calibration (Kalibreerimine) käivitamist, et trummel oleks tühi.
- Lülitage pesumasin välja ja seejärel uuesti sisse.
- Kalibreerimisrežiimi kasutamiseks hoidke nuppe ⚫ Temperatuur ja Ⓗ Ajastatud löpp samal ajal 3 sekundit all. Kuvatakse teade „CB”.
- Kalibreerimistsükli käivitamiseks vajutage nuppu ▷∥ Käivitamine/Peatamine.
- Trummel pöörleb 3 minuti jooksul päri- ja vastupäeva.
- Kui tsükkel on lõppenud, kuvatakse näidikul „0” ja pesumasin lülitub automaatselt välja.
- Pesumasin on nüüd kasutamiseks valmis.
Suunised pesupesemiseks
ETAPP 1 Sordi
Sortige pesu järgmiste kriteeriumite alusel.
- Hooldussilt: sorteerige pesu puuvillaseks, segakiuliseks, sünteetiliseks, siidi, villaseks ja kunstsiidist pesuks.
• Värv: eraldage valged röivad värvilistest.
- Suurus: trumlisse erineva suurusega esemete panemine parandab pesemisjõudlust.
- Tundlikkus: peske õrnu esemeid eraldi, kasutades uusvillaste esemete, kardinate ja siidist rõivaste puhul pesoprogrammi Easy Iron (Hõlbus triikimine). Vt esemetel olevaid silte.
MÄRKUS
Enne pesu pesemist kontrollige kindlasti rõivastel olevaid silte ja sortige need vastavalt.
ETAPP 2 Taskute tühjendamine
Tühjendage köik pestavate esemete taskud
- Metallesemed, nt mündid, knopkad ja rõivaste pandlad, võivad kahjustada nii teisi pestavaid esemeid kui ka trumlit.
Pöörake nööpide ja tikanditega rõivad pahupidi
- Kui püksi- või jakilukud on pesemise ajal lahti, võivad need trumlit kahjustada. Tõmblukud tuleks kinni tõmmata ja vajaduse korral niidiga fikseerida.
- Pikkade nööridega riided vöivad muude esemete külge kinni jääda. Siduge nöörid enne pesemist kindlasti kinni.
ETAPP 3 Pesuvõrgu kasutamine
- Rinnahoidjad (masinpestavad) tuleb panna pesuvõrku. Rinnahoidjate metallosad võivad välja tulla ja teisi pestavaid esemeid rebestada.
- Väikesed ja kerged esemed, nt sokid, kindad, sukad ja taskurätikud, võivad luugi ümber kinni jääda. Pange need pesuvõrku.
- Ärge peske ainult pesuvõrku ilma muu pesuta. See võib tekitada vibratsiooni, mis võib omakorda pesumasina paigast nihutada ja põhjustada vigastusi.
ETAPP 4 Eelpesu (vajaduse korral)
Kui pesu on väga määrdunud, valige tsükli jaoks valik Eelpesu. Ärge kasutage valikut Eelpesu, kui lisate pesuvahendit otse trumlisse.
ETAPP 5 Pesukoguse määramine
Ärge pange masinat liiga täis. Ületäitmise korral ei pruugi pesumasin pesu korralikult puhtaks pesta. Eri rõivatüüpide täitmismahtu vt Ik 40.
MÄRKUS
Voodipesu või -katete pesemisel võib pesuaeg pikeneda või tsentrifuugimistulemus halveneda. Voodipesu või voodikatete puhul on soovituslik maksimaalne tsentrifuugimistsükli kiirus 800 p/min (kui pesu on 2,0 kg või vähem).
ETTEVAATUST!
- Tasakaalust väljas pesu võib vähendada tsentrifuugimisjõudlust.
- Veenduge, et pesu oleks täielikult trumlis ega jääks luugi vahele.
- Ärge lööge luuki jõuga kinni. Sulgege luuk örnalt. Vastasel juhul ei pruugi luuk õigesti sulguda.
ETAPP 6 Õige pesuvahendi lisamine
Sobiva pesuvahendi tüüp oleneb pestava kanga tüübist (puuvillane, sünteetiline, örnad materjalid, villane), värvist, veetemperatuurist ning määrdumisastmest. Kasutage alati vähese vahutavusega pesuvahendeid, mis on möeldud kasutamiseks automaatsetes pesumasinates.
Eesti 31
Enne alustamist
MÄRKUS
- Järgige pesuvahendi tootja soovitusi, mis põhinevad pesukogusel, määrdumisastmel ja teie piirkonna vee karedusel. Kui te ei tea, kui kare on teie vesi, pöörduge kohaliku veeettevõtte poole.
- Ärge kasutage pesuvahendit, mis kipub kövastuma või tahkuma. See pesuvahend võib jääda pärast loputustsüklit alles, ummistades väljalaskeava.
ETTEVAATUST!
Villaste esemete pesemisel tsükliga WOOL/DELICATES (VILLANE/ÖRNPESU) kasutage ainult neutraalset vedelpesuvahendit. Kui kasutate tsükliga WOOL/DELICATES (VILLANE/ÖRNPESU) pesupulbrit, võib see jääda kangasse ja pesu kahjustada.

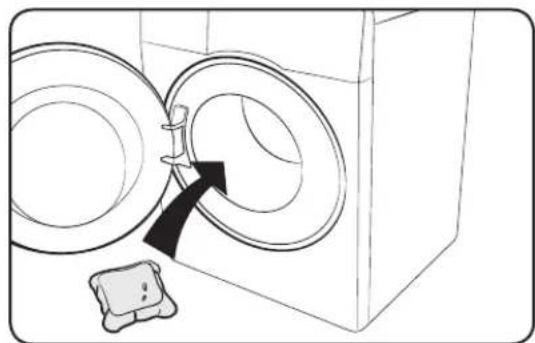

Pesukapslid
Pesukapsleid kasutades parima tulemuse tagamiseks järgige allolevaid suuniseid.
- Pange kapsel tühja trumli põhja tagaosa lähedale.
Tsüklite puhul, mis kasutavad külma vett või on lühemad kui üks tund, ei pruugi kapsel täielikult lahustuda.
Pesuvahendi soovitus
Soovitused kehtivad tsüklitabelil toodud temperatuuride vahemike kohta.
| ● | Soovitatav | ▲ | Ainult vedel pesuaine |
| - | Ei soovita | △ | Ainult pesupulber |
| Tsükkel | Pesuvahend |
| Universaalne Örn ja villane Spetsiaalne |
| ECO 40-60 | ● | - | - |
| COTTON (PUUVILLANE) | ● | - | - |
| SYNTHETICS (SÜNTEETIKA) | ● | - | - |
| INTENSE COLD(INTENSIIVNE KÜLM) | ● | - | - |
| HYGIENE STEAM(HÜGIEENILINE AUR) | ● | - | - |
| DRUM CLEAN (TRUMLIPUHASTUS) | — | | |
| 15' QUICK WASH (15MINUTI KIIRPESU) | ● | - | - |
| MIXED LOAD (SEGAPESU) | ● | - | - |
| WOOL/DELICATES(VILLANE/ÖRNPESU) | - | ▲ | ▲ |
| WASH+DRY(PESU+KUIVATUS) | ● | - | - |
Enne alustamist
Pesuvahendisahtli suunised
Pesumasinal on kolm kambrit: vasakpoolne on põhipesu jaoks, keskmine kanga pehmendaja jaoks ja parempoolne eelpesu jaoks.
01 Eelpesu kamber: eelpesuvahendi jaoks.
02 Hõhipesulahter: põhipesuvahendi, veepehmendi, leotusvahendi, pleegiti ja/või plekieemaldite jaoks.
03 Rehmendi kamber: lisaainete jaoks, nt pesupehmendi. Ärge ületage maksimaalset täitejoont (A).
ETTEVAATUST!
- Ärge avage pesuvahendisahtlit ajal, mil pesumasin töötab.
- Ärge kasutage järgmist tüüpi pesuvahendeid:
• tabletid või kapslid;
- kuulid või võrgud.
- Lahtrite ummistumise vältimiseks tuleb kontsentreeritud või rikastatud ained (pesupehmendi või -vahend) enne lisamist veega lahjendada.
- Kui valitud on funktsioon Ajastatud lõpp, ärge lisage pesuainet otse trumlisse. Vastasel juhul võib see pesu värvida. Kui olete valinud funktsiooni Ajastatud lõpp, kallake pesuaine sahtlisse.
- Ärge kasutage trumli puhastamiseks puhastusvahendeid. Trumlis olevad kemikaalijäägid halvendavad pesemistulemust.

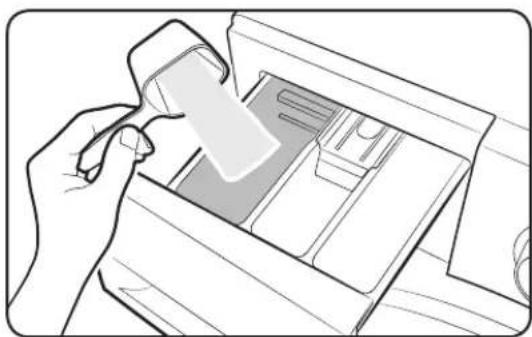

Pesuvahendite lisamine pesuvahendisahtlisse
- Tömmake pesuvahendisachtel lahti.
- Pange pesuvahendit II põhipesulahtrisse, järgides tootja suuniseid või soovitusi. Vedela pesuvahendi kasutamise korral vt lk 36.
-
Pange pesupehmendi pesupehrendilahtrisse. Ärge ületage maksimaalset täitejoont (A).
-
Kui soovite kasutada eelpesu, valage eelepesuvahendit Ieelpesulahtrisse, järgides tootja suuniseid või soovitusi.
- Sulgege pesuvahendisahtel.
ETTEVAATUST!
- Ärge täitke vedela pesuvahendi mahutit pulbrilise pesuvahendiga.
- Kontsentreeritud pesupehmendi tuleb enne lisamist veega lahjendada.
- Ärge valage põhipesuvahendit pesupehmendilahtrisse.
Enne alustamist
Vedela pesuvahendi kasutamine (ainult kohaldatavatel mudelitel)
Sisestage kaasasolev vedela pesuvahendi mahuti esmalt Ipõhipesulahtrisse. Seejärel valage vedel pesuvahend mahutisse (kuni maksimaalse täitejooneni (A).
ETTEVAATUST!
- Ärge ületage anumas märgitud maksimummäära.
- Pöörake vedelepesuvahend pesupulbrit kasutades üles.
Kasutades vedelpesuvahendit Kasutades pesupulbrit
| 01 Tsüklivalija Keerake seda nuppu tsükli valimiseks. |
| 02 Näidik | Näidikul kuvatakse poolelioleva tsükli teave ja hinnanguline järelejäänud aeg või teabekood probleemi ilmnemisel. |
| 03 [Temperatuur] | Vajutage seda nuppu poolelioleva tsükli veetemperatuuri muutmiseks. |
| 04 [oputus] | Vajutage seda nuppu poolelioleva tsükli loputuskordade arvu muutmiseks. Saate seada loputuskordade arvuks olenevalt tsüklist max 5. |
| 05 [Tsentrifuugimine] | Vajutage seda nuppu poolelioleva tsükli tsentrifuugimiskiiruse muutmiseks.Loputuspaus (indikaatorita): viimane loputustoiming peatatakse, nii et pesu jääb vette. Pesu väljavõtmiseks käivitage nõrutamine või tsentrifuugimine.No Spin (Tsentrifuugimiseta) [trummel ei hakka pärast viimast nõrutamist tsentrifuugima.Spin Only (Ainult tsentrifuug) [tsükli Ainult tsentrifuugimine käivitamiseks hoidke nuppu Tsentrifuugimine 3 sekundit all. Kui kuvatakse tsükli kestus ja tsentrifuugimiskiirus, vajutage mitu korda nuppu [Tsentrifuugimine], kuni valitud on soovitud tsentrifuugimiskiirus. Seejärel vajutage nuppu [Käivitamine/ Peatamine] tsükli alustamiseks. Tsentrifuugimisaeg oleneb valitud tsüklist. |
| 06 [Kuivatusvalik] | Vajutage seda nuppu õigete kuivatussuvandite valimiseks. |
Toimingud
| 07 Mullidega leotamine | Vajutage, et aktiveerida/inaktiveerida funktsioon Mullidega leotamine. See funktsioon aitab eemaldada erinevaid raskesti eemaldatavaid plekke. |
| 08 ⚫ Ajastatud löpp | Funktsioon Ajastatud löpp võimaldab teil määrata praeguse tsükli löpuaega. Teie seadete põhjal määratleb masina sisemine loogika tsükli algusaja. Näiteks saate selle seade abil programmeerida masina löpetama pesu ajal, mil tavaliselt koju jõuate.• Vajutage seda nuppu eelseadistatud tunniühikute valimiseks. |
| 09 Valikud | Vajutage funktsioonide valimiseks. Suvandite saadavus söltub tsüklist. |
| 10 ▷ Käivitamine/ Peatamine | Vajutage seda nuppu töö käivitamiseks või peatamiseks. |
| 11 ⚫ Toide | Vajutage seda nuppu pesumasina sisse-/väljalülitamiseks. |
Lisateavet valikute kohta vt jaotisest „Erifunktsioonid”.
*(3 sec)(3 sekundit): Vajutage ja hoidke 3 sekundit all.
Lihtsad sammud alustamiseks
- Vajutage pesumasina sisselülitamiseks nuppu ⏻ Toide.
- Keerake nuppu Tsüklivalija, et valida tsükkel.
- Muutke tsükli seadeid (Temperatuur, Loputus ja Tsentrifuugimine) vajaduse kohaselt.
- Vajutage nuppe 📋 Valikud, 🌐 Mullidega leotamine või 🌐 Kuivatusvalik sobivate suvandite valimiseks. Saadaval olevad suvandid erinevad olenevalt valitud tsüklist.
- Masin pakub lihtsa juurdepääsu nuppudele ⚙ Ajastatud löpp teie mugavuseks. Kui te soovite kasutada suvandit, siis vajutage vastavat nuppu.
- Vajutage nuppu ▷Käivitamine/Peatamine.
Ainult kuivatamine
Saate oma riideid kohe kuivatada või kuivatada pestud riideid vastavalt järgmistele toimingutele.
- Vajutage pesumasina sisselülitamiseks nuppu ⏻ Toide.
- Kasutage Tsüklivalijat sobiva kuivatustsükli valimiseks.
- Vajutage nuppu 🚫 Kuivatusvalik sobiva kuivatusrežiimi valimiseks.
- Vajutage nuppu ▷Käivitamine/Peatamine kuivatamise alustamiseks.
Tsükli vahetamine töötamise ajal
- Vajutage töö peatamiseks nuppu Käivitamine/Peatamine.
- Valige teine tsükkel.
- Vajutage uue tsükli käivitamiseks uuesti nuppu Käivitamine/Peatamine.
Toimingud
Tsüklite ülevaade
Standardtsüklid
| Tsükkel Kirjelous ja max kogus (kg) | WD9*TA**** | WD8*TA**** | WD7*TA**** |
| ECO 40-60 | Tavaliselt määrdunud puuvillaesemed, mis on samas tsüklis pestavad temperatuuril 40 °C või 60 °C. Tsüklit kasutatakse ELi ökodisaini õigusaktide järgimise hindamiseks.See tsükkel on vaikimisi määratud. | Maks. | Maks. | Maks. |
| COTTON(PUUVILLANE) | Puuvillased esemed, voodipesu, laudlinad, aluspesu, käterätikud või särgid. Pesemise aeg ja loputuskordade arv määratakse automaatselt pesukoguse järgi.Kergelt määrdunud puuvillaesemed nimitemperatuuril 20 °C. | Maks. | Maks. | Maks. |
| SYNTHETICS(SÜNTEETIKA) | Kangad, mis on valmistatud polüestrist (dioleen, trevira), polüamiidist (perloon, nailon) vms. | 4,0 | 4,0 | 3,5 |
| INTENSE COLD(INTENSIIVNE KÜLM) | Madala temperatuuriga tsükkel ecobubble aitab vähendada voolutarvet. | 4,0 | 4,0 | 3,5 |
| HYGIENE STEAM(HÜGIEENILINE AUR) | Puuvillane ja linane riie, mis on olnud nahaga otsekontaktis, nt aluspesu.Optimaalse hügieenilisuse saavutamiseks valige temperatuuriks vähemalt 60 °CAurutsüklid täidavad allergiavastast ja antibakteriaalset funktsiooni (steriliseerimine). | 4,0 | 4,0 | 3,5 |
| RINSE + SPIN(LOPUTUS + TSENTRIFUUGIMINE) | Sisaldab täiendavat loputustsüklit pärast pesule pesupehmendi lisamist. | Maks. | Maks. | Maks. |
| Tsükkel Kirjeldus ja max kogus (kg) | WD9*TA***** | WD8*TA***** | WD7*TA***** |
| DRUM CLEAN(TRUMLIPUHASTUS) [IMAGE] | Puhastab trumli, eemaldades sealt mustuse jabakterid.Teostada kord iga 40 pesu järel ilmapesuvahendi või valgendajata. Teavitabautomaatselt iga 40 pesu järel.Veenduge, et trummel oleks tühi.Ärge kasutage trumli puhastamisekspuhastusvahendeid. | - - | - | |
| 15' QUICK WASH(15 MINUTIKIIRPESU) [IMAGE] | Vähema kui 2,0 kg kergelt määrdunud rõivastejaoks, mida soovite kiiresti pesta.Kasutage vähem kui 20 g pesuvahendit.Rohkem kui 20 g pesuvahendi kasutamiselvõivad pesule jääda pesuvahendi jäägid.Vedelat pesuvahendit kasutage kuni 20 ml. | 2,0 | 2,0 2,0 | |
| MIXED LOAD(SEGAPESU) [IMAGE] | Segapesu, mis koosneb sünteetikast japuuvillast. | 4,0 | 4,0 3,5 | |
| WOOL/DELICATES(VILLANE/ÖRNPESU) [IMAGE] | spetsiaalselt masinas pestavate villaste jaörnade kangaste jaoks, näiteks õhukesedkangad, rinnahoidjad, (siid)pesu ja muud ainultkäsitsi pesemiseks möeldud kangad.Tsükkel WOOL/DELICATES (VILLANE/ÖRNPESU) pakub õrna pesu ja leotust, etkaitsta kiude kokkutõmbumise/moonutusteeest.Soovitatav on kasutada neutraalset ja vedelatpesuainet. | 2,0 | 2,0 2,0 | |
Kuivatustsüklid
| Tsükkel Kirjeldus ja max kogus (kg) |
| COTTON DRY(PUUVILLASEKUIVATAMINE) | Üldkuivatamiseks. 6,0 5,0 4,0 | | | |
Eesti 41
Toimingud
| Tsükkel Kirjeldus ja max kogus (kg) |
| SYNTHETICS DRY(SÜNTEETIKAKUIVATAMINE) [IMAGE] | Madal kuivatustsükli temperatuurkuumatundlikele tekstiilidele. | 3,0 | 3,0 | 2,5 |
| AIR WASH(ÕHKPESU) [IMAGE] | See on kasulik ebameeldivate lõhnadeeemaldamiseks. | 1,0 | 1,0 | 1,0 |
| WASH+DRY(PESU+KUIVATUS)[IMAGE] | on mõeldud keskmiselt määrdunudpuuvillaste kangaste puhastamiseks, mis onühes ja samas tsüklis pestavad temperatuuril40 °C või 60 °C, ja kuivatamiseks nii, et neidsaaks kohe kapis hoida. Tsüklit kasutatakse pesemise ja kuivatamise ELi ökodisainiõigusaktide järgimise hindamiseks. | 6,0 | 5,0 | 4,0 |
MÄRKUS
- Kodumajapidamises kasutatava pesumasina või pesumasina-kuivati laadimine tootja poolt vastavateks tsükliteks ettenähtud mahuni aitab säästa energiat ja vett.
- Müra ja järelejäänud niiskusesisaldust möjutab tsentrifuugimiskiirus: mida suurem tsentrifuugimiskiirus tsentrifuugimise faasis on, seda suurem on müra ja seda väiksem on järelejäänud niiskusesisaldus.
- Kõige tõhusamad tsüklid energiatarbimise osas on tavaliselt need, mis toimivad madalamatel temperatuuridel ja on pikema kestusega.
Valikud
| Valik Kirjeldus | |
| Intensiivpesu | Väga määrdunud pesu jaoks. Iga tsükli tööaeg on pikem kui tavaliselt. |
| Eelpesu • Enne põhipesutsüklit toimub eelpesutsükkel. |
| Mullidega leotamine | Funktsioon Mullidega leotamine aitab eemaldada erinevaid raskesti eemaldatavaid plekke.Kui funktsioon Mullidega leotamine on valitud, leotatakse pesu tõhusaks pesemiseks põhjalikult veemullides.Mullidega leotamine on saadaval ja lisab kuni 30 minutit 5 tsüklile: COTTON (PUUVILLANE), SYNTHETICS (SÜNTEETIKA), HYGIENE STEAM (HÜGIEENILINE AUR), MIXED LOAD (SEGAPESU) ja WASH+DRY (PESU+KUIVATUS). |
Kuivatusvalik
| Valik Kirjeldus | |
| [7CKS] | Kapikuiv | • Valige automaatne kuivatus, määrates pesu kogus ja kaal. Valige see, et kuivatada puuvillaseid riideid, näiteks puuvillaseid pükse, T-särke ja puuvillast aluspesu. |
| [KZW6] | Kuivatuse aeg | • Kasutage seda, et kuivatada pesu spetsiaalse aja jooksul vastavalt materjalile, pesukogusele ja niiskusele. |
Ajastatud löpp
Saate seada pesumasina tsükli lõpu automaatselt hilisemale ajale, valides 1- kuni 24-tunnise viivituse (1-tunniste sammudena). Näidikul kuvatav tund tähistab pesutsükli lõppemiseni jäänud aega.
- Valige tsükkel. Seejärel muutke vajaduse korral tsükli seadeid.
- Vajutage korduvalt nuppu Ajastatud lõpp, kuni määratud on soovitud lõpuaeg.
- Vajutage nuppu Käivitamine/Peatamine.
Süttib vastav näidik ja kell hakkab tööle.
- Funktsiooni Delay End (Ajastatud löpp) tühistamiseks taaskäivitage masin, vajutades nuppu Toide.
Praktiline näide
Soovite lõpetada 2-tunnise tsükli 3 tunni pärast. Selleks lisage valitud tsüklile valik Ajastatud Lõpp 3-tunnise seadega ja vajutage kell 14.00 nuppu Käivitamine/Peatamine. Mis nüüd juhtub? Pesumasin alustab tööd kell 15.00 ja lõpetab 17.00.Allpool on toodud näite ajajoon.
14:00
Seadistage Ajastatud löpp 3 tunnile
15:00
Käivitus
17:00
Löpp
Toimingud
Seaded
Lapselukk
Et takistada lastel pesumasina juhusliku käivitamist ja seadistamist, lukustab lapselukk köik nupud peale nupu Toide.
- Funktsiooni Lapselukk seadistamiseks hoidke 3 sekundit samaaegselt all suvandinuppu 📁 Temperatuur ja nuppu 🌐 Loputus. Aktiveerimiseks vajutage nuppu ▷ Käivitamine/Peatamine.
- Funktsiooni Lapselukk vabastamiseks hoidke all nuppu 📁 Temperatuur ja 🌐 Loputus samaaegselt 3 sekundit.
MÄRKUS
- Kui soovite lisada pesuvahendit või pesu, peate lapseluku vabastama.
- Seade jääb kehtima ka pärast masina taaskäivitamist.
- Pärast pesutsüklit ei saa uksi avada, kui lapselukk on sisse lülitatud. Enne pesu väljavõtmist lülitage see funktsioon välja.
Heli sisse-/väljalülitamine
Pesumasina heli on võimalik lülitada sisse või välja. Kui see funktsioon on välja lülitatud, tsükli lõpetamise heli ja toite väljalülitamise piiks ei köla. Teised helid jäävad aktiivseks.
- Heli vaigistamiseks vajutage ja hoidke 3 sekundit samal ajal nuppe 📄oputus ja Ⓗsentrifuugimine.
- Heli lubamiseks hoidke uuesti 3 sekundit all.
- Seade jääb kehtima ka pärast masina taaskäivitamist.
Hooldus
Hoidke masin puhas, et vältida jõudluse halvenemist ja säilitada masina elutsükkel.
DRUM CLEAN (TRUMLI PUHASTUS)
Kasutage seda tsüklit regulaarselt trumli puhastamiseks ja bakterite eemaldamiseks. See tsükkel soojendab vett temperatuurini 60 °C kuni 70 °C ning eemaldab ka kummist uksetihendisse kogunenud mustuse.
- Vajutage pesumasina sisselülitamiseks nuppu Toide.
- Keerake nuppu Tsüklivalija, et valida tsükkel DRUM CLEAN (TRUMLI PUHASTUS).
- Vajutage nuppu Käivitamine/Peatamine.
MÄRKUS
- Režiimi DRUM CLEAN (TRUMLI PUHASTUS) ajal määratakse veetemperatuuriks 70 °C, mida ei saa muuta.
- Trumlipuhastuse tsüklit DRUM CLEAN (TRUMLI PUHASTUS) on soovitatav käivitada üks kord iga 40 pesu järel.
- Katlakivi vältimiseks lisage sobiv kogus pesuainet vastavalt teie kohaliku vee karedusele või lisage koos puhastusvahendiga veepehmendi lisand.
Režiimi DRUM CLEAN (TRUMLI PUHASTUS) meeldetuletus
Sõltuvalt mudelist on meeldetuletus DRUM CLEAN (TRUMLI PUHASTUS) kas ikoon või LEDmärgutuli.
Ikoonide korral süttib ikoon juhtpaneelil.
LED-märgutule korral süttib valgusdiood meeldetuletuse DRUM CLEAN (TRUMLI PUHASTUS) kõrval või juhtpaneeli valikualal.
- Funktsiooni DRUM CLEAN (TRUMLI PUHASTUS) meeldetuletus vilgub juhtpaneelil iga 40 pesu järel. Režiimi DRUM CLEAN (TRUMLI PUHASTUS) on soovitatav kasutada regulaarselt.
- Pärast meeldetuletuse esmakordset kuvamist saab seda ignoreerida 6 järgneva pesu ajal. Alates seitsmendast pesust meeldetuletust enam ei kuvata. Kuid see kuvatakse uuesti järgmise 40 pesu möödumisel.
- Isegi pärast viimase protsessi lõpetamist võib teade „0” jääda.
- Trumlipuhastuse tsükli DRUM CLEAN (TRUMLI PUHASTUS) jooksvat arvu saate salvestada, kui vajutate toitenuppu. See ei peata ega lülita masinat välja, vaid näitab teie tsüklite arvu.
- Isegii kui „0“ ei kao, töötab masin normaalselt.
- Hügieenilistel eesmärkidel on soovitatav tsüklit regulaarselt korrata.
Hooldus
Smart check
Selle funktsiooni aktiveerimiseks tuleb esmalt laadida alla rakendus Samsung Smart Washer rakenduste veebipoest Play Store või Apple Store ning installida see kaamera funktsiooniga mobiilseadmesse.
Funktsioon Smart Check on optimeeritud Galaxy ja iPhone'i seeriale (ainult teatud mudelitel).
- Kui pesumasin tuvastab probleemi, mida peaksite kontrollima, ilmub näidikule teabekood. Režiimi Smart Check lülitumiseks hoidke nuppe Ⓞ Tsentrifuugimine ja Kuivatusvalik korraga 3 sekundit all.
- Pesumasin käivitab enesediagnostika toimingu ja kuvab vea tuvastamisel teabekoodi.
- Käivitage oma mobiilseadmes rakendus Samsung Smart Washer ja toksake valikut Smart Check.
- Asetage mobiilne seade pesumasina ekraani juurde, nii et nutitelefoni kaamera ja pesumasin on teineteise vastas. Seejärel tuvastab rakendus teabekoodi automaatselt.
- Kui teabekood tuvastatakse öigesti, kuvab rakendus probleemi kohta üksikasjaliku teabe koos sobiva lahendusega.
MÄRKUS
- Funktsiooni Smart Check nimi vöib olenevalt keelest erineda.
- Kui masina ekraan peegeldab valgust, ei pruugi rakendus teabekoodi tuvastada.
- Kui rakendusel ei önnestu funktsiooni Smart Check koodi korduvalt tuvastada, sisestage teabekood käsitsi rakenduse ekraanile.
Hädaolukorra väljalaskevoolik
Elektrikatkestuse korral laske veel trumlist enne pesu väljavõtmist välja voolata.
- Lülitage toide välja ja eemaldage pesumasin vooluvörgust.

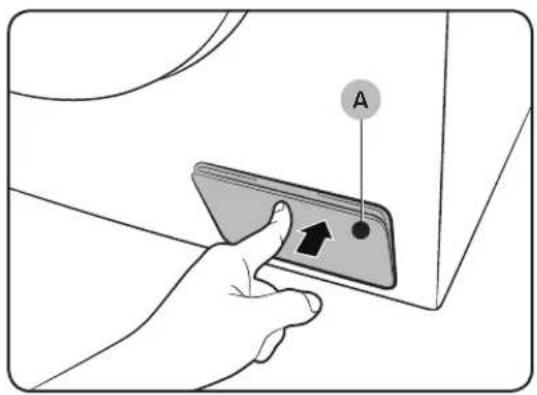

- Avamiseks vajutage örnalt filtrikatte ülaosa (A).
- Pange katte ümber tühi ja mahukas anum ning tömmake hädaolukorra väljalaskevoolik anuma juurde, hoides voolikukorki (B) all.
-
Avage voolikukork ja laske hädaolukorra väljalaskevoolikus (C) oleval veel anumasse voolata.
-
Kui olete lõpetanud, sulgege voolikukork ja pange voolik masinasse tagasi. Seejärel sulgege filtrikate.
MÄRKUS
Kasutage mahukat anumat, kuna trumlis vöib olla arvatust rohkem vett.
Hooldus
Puhastamine
Pesumasina välispind
Kasutage pehmet lappi ja mitteabrasiivset majapidamises kasutatavat puhastusvahendit. Ärge pihustage pesumasinale vett.
Vörkfilter
Puhastage veevooliku võrkfiltrit kord või kaks aastas.
- Lülitage pesumasin välja ja eemaldage toitejuhe vooluvõrgust.
- Sulgege veekraan.
-
Keerake voolik pesumasina tagaküljelt lahti ja eemaldage. Katke voolik lapiga, et vältida vee väljapurskumist.
-
Tõmmake võrkfilter näpitsate abil vee sissevõtuavast välja.
- Kastke vörkfilter sügavalt vette, nii et veega oleks kaetud ka keermestatud liitmik.
- Kuivatage vörkfilter varjulises kohas täielikult.
- Pange vörkfilter vee sisselaskeavasse ja ühendage veevoolik uuesti sisselaskeavaga.
- Avage veekraan.
MÄRKUS
Kui vörkfilter on ummistunud, kuvatakse näidikul teabekood „4C”.

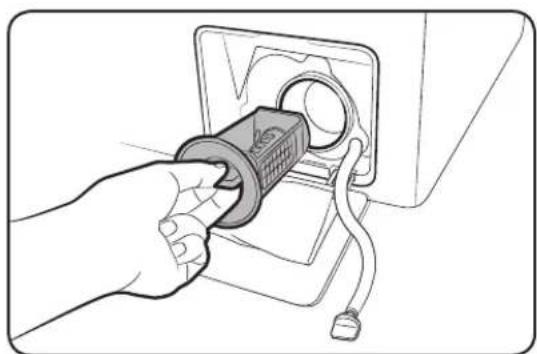

Prahifilter
Ummistumise vältimiseks puhastage prügifiltrit kaks korda kuus. Ummistunud prahifilter vöib vähendada mulliefekti.
- Lülitage pesumasin välja ja eemaldage toitejuhe vooluvõrgust.
- Laske trumlisse jäänud veel välja voolata. Vt jaotist Hädaolukorra väljalaskevoolik.
- Avamiseks vajutage örnalt filtrikatte ülaosa.
- Keerake prahifilter nuppu vasakule ja laske järelejäänud veel välja voolata.
- Puhastage prahifilter pehmete harjadega. Veenduge, et filtris olev äravoolupumba tiivik poleks ummistunud.
- Pange prahifilter tagasi ja keerake filtrinuppu paremale.
MÄRKUS
- Mönel prahifiltril on turvanupp, mis on möeldud laste põhjustatud önnetuste vältimiseks. Prahifiltri turvanupu avamiseks suruge see sisse ja keerake vastupäeva. Turvanupu vedrumehhanism aitab filtri avada.
- Prahifiltri turvanupu sulgemiseks keerake seda päripäeva. Vedru teeb klõbinat, mis on normaalne.
MÄRKUS
Kui prahifilter on ummistunud, kuvatakse näidikul teabekood „5C”.
ETTEVAATUST!
- Sulgege filtrinupp pärast filtri puhastamist õigesti. Vastasel juhul võib see põhjustada lekke.
Eesti 49
Hooldus
- Veenduge, et sisestaksite filtri pärast puhastamist õigesti. Vastasel juhul võib see põhjustada talitlushäire või lekke.
Pesuvahendisahtel
- Puhastage sahtli komponente voolava vee all, kasutades pehmet harja.
- Puhastage sahtli süvendid pehme harja abil.
- Sisestage uuesti vabastushoob ja vedelpesuvahendi anum sahtlisse.
- Lükake sahtel kinni.
MÄRKUS
Järelejäänud pesuvahendi eemaldamiseks teostage tühja trumliga tsükkel RINSE+SPIN (LOPUTUS+TSENTRIFUUGIMINE).
Külmunud olekust taastamine
Pesumasin vöib külmuda, kui temperatuur langeb alla 0 °C.
- Lülitage pesumasin välja ja eemaldage toitejuhe vooluvõrgust.
- Vooliku sulatamiseks kallake sooja vett veekraanist lähtuva veevooliku otsakule.
- Eemaldage veevoolik ja hoidke seda soojas vees.
- Valage trumlisse sooja vett ja hoidke seda seal umbes 10 minutit.
- Ühendage veevoolik uuesti veekraaniga.
MÄRKUS
Kui pesumasin ei tööta endiselt normaalselt, korrake ülaltoodud samme, kuni masin tööle hakkab.
Hooldus pärast pikaajalist mittekasutamist
Kui see on aga vajalik, tühjendage pesumasin veest ja eemaldage toitejuhe vooluvõrgust.
- Keerake nuppu Tsüklivalija ja valige tsükkel RINSE+SPIN (LOPUTUS+TSENTRIFUUGIMINE).
- Tühjendage trummel ja vajutage nuppu Käivitamine/Peatamine.
- Kui tsükkel on lõpule jõudnud, sulgege veekraan ja eemaldage veevoolik.
- Lülitage pesumasin välja ja eemaldage toitejuhe vooluvõrgust.
- Avage luuk, et lasta õhul läbi trumli liikuda.
Eesti 51
Törkeotsing
Probleemide korral kontrollige LED-ekraanilt infoteadet ja järgige ekraanil kuvatavaid juhiseid.
Kui probleem püsib, võtke ühendust teeninduskeskusega.
Kontrollpunktid
Kui teil tekib pesumasinaga mõni probleem, vaadake esmalt allolevat tabelit ja järgige toodud soovitusi.
| Probleem Toiming | |
| Ei käivitu. | Veenduge, et pesumasin oleks ühendatud vooluvörku.Veenduge, et luuk oleks korralikult suletud.Veenduge, et veekraanid oleks avatud.Pesumasina käivitamiseks vajutage nuppu ▶ Käivitamine/Peatamine.Veenduge, et funktsioon Lapselukk 🔒 poleks aktiveeritud.Enne kui masin hakkab täituma, kölab rida klöpse, andes märku luugiluku kontrollimisest ja kiirest vee väljalaskest.Kontrollige sulavkaitset või lähtestage kaitselüliti.Kontrollige, kas toiteühendus on tehtud õigesti.Tuvastati madalpinge.- Kontrollige, kas toitejuhe on ühendatud.Veenduge, et pesu poleks jäänud luugi vahele. |
| Veevarustus pole piisav või puudub. | Avage veekraan täielikult.Veenduge, et luuk oleks korralikult suletud.Veenduge, et veevoolik poleks külmunud.Veenduge, et veevoolik poleks köverdunud ega ummistunud.Veenduge, et veesurve oleks piisav.Veenduge, et külma- ja kuumaveekraanid oleksid korralikult ühendatud.Puhastage söelfiltrit, kuna see võib olla ummistunud. |
| Pärast tsüklit jääb pesuvahendit pesuvahendisahtlisse. | Veenduge, et pesumasin töötaks piisava veesurvega.Veenduge, et pesuvahendit lisataks pesuvahendisahtli keskmisse lahtrisse.Veenduge, et loputuskork oleks õigesti sisestatud.Granuleeritud puhastusvahendi kasutamisel veenduge, et pesuvahendivalija oleks ülemises asendis.Eemaldage loputuskork ja puhastage pesuvahendisahtel. |
| Liigne vibratsioon või müra. | Veenduge, et pesumasin oleks paigaldatud tasasele, tugevale ja libisemiskindlale põrandale.Kui põrand pole tasane, kasutage pesumasina kõrguse reguleerimiseks tugijalgu.Veenduge, et transpordipoldid oleks eemaldatud.Veenduge, et pesumasin ei puutuks kokku muude esemetega.Veenduge, et pesu oleks masinas tasakaalus.Mootor võib normaalse töö käigus müra tekitada.Üleriiete või metalldetailidega rõivad võivad pesemise ajal müra tekitada. See on normaalne.Müra võivad tekitada metallesemed, nt mündid. Eemaldage sellised esemed pärast pesemist trumlist või filtripesast.Jaotage pesukogus ümber. Kui vaid üks riideese vajab pesemist, nt hommikumantel või teksapüksid, võib viimase tsentrifuugimise tulemus olla mitterahuldav ja näidikule ilmuda teade „Ub”. |
| Vesi ei välju ja/või masin ei tsentrifuugi. | Veenduge, et väljalaskevoolik oleks kogu pikkuses kuni äravoolusüsteemini sirge. Äravooluprobleemide ilmnemisel helistage teenindusse.Veenduge, et prahifilter poleks ummistunud.Sulgege luuk ja vajutage või puudutage nuppu Käivitus/Peatamine.Ohutuse möttes ei käivitu pesumasina trummel ega tsentrifuugimine enne, kui luuk on suletud.Veenduge, et väljalaskevoolik poleks külmunud ega ummistunud.Veenduge, et väljalaskevoolik oleks ühendatud äravoolusüsteemiga, mis pole ummistunud.Kui pesumasin pole varustatud piisava elektrivõimsusega, ei väljuta see ajutiselt vett või ei tsentrifuugi. Kui piisav võimsus on taastunud, hakkab masin normaalselt tööle.Veenduge, et väljalaskevoolik oleks paigutatud õigesti vastavalt ühenduse tüübile.Puhastage prahifiltrit, kuna see võib olla ummistunud. |
Törkeotsing
| Probleem Toiming | |
| Luuk ei avane. | Vajutage või puudutage pesumasina seiskamiseks nuppu Käivitamine/Peatamine.Luugi lukumehhanismi vabanemine võib võtta mõne hetke aega.Luuk ei avane enne 3 minuti mõödumist masina seiskumisest või vooluvõrgust eemaldamisest.Veenduge, et trumlist oleks vesi välja lastud.Luuk ei pruugi avaneda, kui vesi jääb trumlisse. Laske vesi trumlist välja ja avage luuk käsitsi.Veenduge, et luugiluku tuli ei põle. Luugiluku tuli kustub pärast pesumasina veest tühjendamist. |
| Liigne vahutamine. | Veenduge, et kasutaksite pesu jaoks soovitatud tüüpi pesuvahendit.Kasutage vahutamise vältimiseks suure tõhususega (HE) pesuvahendit.Vähendage pehme vee või vähemäärdunud pesu korral pesuvahendi kogust.Mittetõhusa pesuvahendi kasutamine pole soovitatav. |
| Pesuvahendit ei saa lisada. | Veenduge, et puhastusvahendi ja pesupehmendi järelejäänud kogus ei ületaks max piiri. |
| Peatub. | Ühendage toitejuhe voolu all olevasse pistikupessa.Kontrollige sulavkaitset või lähtestage kaitselüliti.Sulgege luuk ja vajutage või koputage pesumasina käivitamiseks nuppu Käivitamine/Peatamine.Ohutuse möttes ei käivitu pesumasina trummel ega tsentrifuugimine enne, kui luuk on suletud.Enne kui masin hakkab täituma, kölab rida klõpse, andes märku luugiluku kontrollimisest ja kiirest vee väljalaskest.Tsüklis võib olla paus või leotusperiood. Oodake veidi, pesumasin võib käivituda.Veenduge, et veevooliku söelfilter veekraani juures poleks ummistunud. Puhastage söelfiltrit regulaarselt.Kui pesumasin pole varustatud piisava elektrivõimsusega, ei väljuta see ajutiselt vett või ei tsentrifuugi. Kui piisav võimsus on taastunud, hakkab masin normaalselt tööle. |
| Täidab vale temperatuuriga veega. | Avage mölemad kraanid täielikult.Veenduge, et temperatuurivalik oleks õige.Veenduge, et voolikud oleks ühendatud õigete kraanidega.Loputage veevoolikuid.Veenduge, et veesoojendi oleks seatud kraani juurestedastama vett temperatuuriga vähemalt 49 °C. Kontrollige kaveesoojendi mahu- ja taastemäära.Eemaldage voolikud ja puhastage söelfilter. Sõelfilter võibolla ummistunud.Kuni pesumasin täitub, võib veetemperatuur muutuda,kuna automaatse temperatuurikontrolli süsteem kontrollibsissetuleva vee temperatuuri. See on normaalne.Kuni pesumasin täitub, võite täheldada jaoturist vaid kuumaja/või vaid külma veel läbiminekut, kui valitud on külm võisoe vesi.See on automaatse temperatuurikontrolli funktsiooninormaalne toimimisviis, kuna pesumasin tuvastab vee temperatuuri. |
| Pesu on tsükli lõpusmärg. | Kasutage tsentrifuugimiskiirust Kiire või Eriti kiire.Kasutage vahutamise vähendamiseks suure tõhususega (HE) pesuvahendit.Pesukogus on liiga väike. Väike pesukogus (üks või kaks eset)võib minna tasakaalust välja ja masin ei pruugi korralikulttsentrifuugida.Veenduge, et väljalaskevoolik poleks kõverdunud egaummistunud. |
| Vesi lekib. | Veenduge, et luuk oleks korralikult suletud.Veenduge, et voolikuühendused on tihedad.Veenduge, et väljalaskevooliku ots oleks korralikultäravoolusüsteemi sisestatud ja kinnitatud.Vältige ületäitmist.Kasutage vahutamise vältimiseks suure tõhususega (HE) pesuvahendit.Kontrollige väljalaskevoolikut.- Veenduge, et äravooluvooliku ots ei oleks põrandaleasetatud.- Veenduge, et väljalaskevoolik poleks ummistunud. |
Eesti 55
Törkeotsing
| Probleem Toiming | |
| Tunda on löhna. | Liigne vaht koguneb süvenditesse ja võib põhjustada halba löhna.Käivitage puhastamiseks regulaarselt puhastustsükkel.Puhastage luugitihend (membraan).Kuivatage pesumasina sisemus pärast tsükli lõpetamist. |
| Mulle pole näha (Ainult mullidega mudelid). | Kui trumlis on liiga palju esemeid, ei pruugi te mulle näha.Tugevalt määrdunud pesu korral ei pruugi mullid tekkida. |
Kui probleem püsib, võtke ühendust teeninduskeskusega.
Teabekoodid
Kui pesumasin ei tööta õigesti, võidakse näidikul kuvada teabekood. Vaadake allolevat tabelit ja järgige toodud soovitusi.
| Kood Toiming | |
| 4C | Veevarustus ei toimi.Veenduge, et veekraanid oleks avatud.Veenduge, et veevoolikud poleks ummistunud.Veenduge, et veekraanid poleks külmunud.Veenduge, et pesumasin töötaks piisava veesurvega.Veenduge, et külma- ja kuumaveekraanid oleksid korralikult ühendatud.Puhastage söelfiltrit, kuna see võib olla ummistunud.Kui kuvatakse teade „4C“, tühjendatakse masin veest 3 minuti vältel. Sellel ajal ei ole toitenupp aktiivne. |
| 4C2 | Veenduge, et külmaveevoolik oleks külmaveekraaniga kindlalt ühendatud.Kui see on ühendatud kuumaveekraaniga, võib pesu mõne tsükli puhul deformeeruda. |
| 5C | Vesi ei voola ära.Veenduge, et väljalaskevoolik poleks külmunud ega ummistunud.Veenduge, et väljalaskevoolik oleks paigutatud õigesti vastavalt ühenduse tüübile.Puhastage prahifiltrit, kuna see võib olla ummistunud.Veenduge, et väljalaskevoolik oleks kogu pikkuses kuni äravoolusüsteemini sirge.Kui teabekood ei kao, võtke ühendust klienditeeninduskeskusega. |
| dC | Pesumasin töötab lahtise luugiga.Veenduge, et luuk oleks korralikult suletud.Veenduge, et pesu poleks jäänud luugi vahele. |
| OC | Vee ülevool.Taaskäivitage pärast tsentrifuugimist.Kui teabekood jääb endiselt näidikule, võtke ühendust Samsungi kohaliku teeninduskeskusega. |
| LC, LC1 | Kontrollige väljalaskevoolikut.Veenduge, et äravooluvooliku ots ei oleks põrandale asetatud.Veenduge, et väljalaskevoolik poleks ummistunud.Kui teabekood ei kao, võtke ühendust klienditeeninduskeskusega. |
| 3C | Kontrollige mootori tööd.Proovige tsükkel taaskäivitada.Kui teabekood ei kao, võtke ühendust klienditeeninduskeskusega. |
| UC | Kontrollige pulsaatori mootori tööd.Kontrollige, kas toiteühendus on tehtud õigesti.Kui teabekood ei kao, võtke ühendust klienditeeninduskeskusega. |
| Tuvastati madalpinge.Kontrollige, kas toitejuhe on ühendatud.Kui teabekood ei kao, võtke ühendust klienditeeninduskeskusega. |
Eesti 57
Törkeotsing
| Kood Toiming | |
| HC | Kõrge temperatuuri kontroll.Kui teabekood ei kao, võtke ühendust klienditeeninduskeskusega. |
| 1C | Veetasemeandur ei tööta korralikult.Proovige toide välja lülitada ja tsükkel taaskäivitada.Kui teabekood ei kao, võtke ühendust klienditeeninduskeskusega.Kui kuvatakse teade „4C“, tühjendatakse pesumasin veest 3 minuti vältel. Sel ajal on toitenupp keelatud. |
| AC | Kontrollige suhtlust peamise ja alam-PBA vahel.Lülitage masin välja ja käivitage tsükkel uuesti.Kui teabekood ei kao, võtke ühendust klienditeeninduskeskusega. |
| FC | Kuivatusventilaatori mootor ei tööta korralikult.Lülitage masin välja ja käivitage tsükkel uuesti.Kui teabekood ei kao, võtke ühendust kohaliku Samsungi teeninduskeskusega. |
| 0 | Pärast viimast tsentrifuugimist ei lülitu masin automaatselt välja ja teade „0“ ei kao.Masin töötab normaalselt ilma tsüklitDRUM CLEAN(TRUMLI PUHASTUS) käivitamata. Hügieenilistel eesmärkidel on soovitatav tsüklit regulaarselt käivitada. |
Kui teabekood ilmub jätkuvalt näidikule, võtke ühendust Samsungi kohaliku teeninduskeskusega.
Tehnilised andmed
Riiete hooldussiltide tabel
Järgmised sümbolid annavad suuniseid riiete hoolduseks. Hooldussiltidel on neli sümbolit sellises järjestuses: pesemine, pleegitamine, kuivatamine ja triikimine (ning vajaduse korral kuivpuhastamine). Sümbolite kasutamine tagab, et nii kodu- kui ka välismaised rõivatootjad järgivad neid ühtmoodi. Järgige hooldussildi suuniseid, et tagada rõivaste pikem eluiga ja vähendada pesemisel tekkivaid probleeme.
 | Vastupidav materjal Mitte triikida | | |
 | Örn materjal | Ⓐ | Võib kuivpuhastada igasuguse lahusega |
 | Eset võib pesta temperatuuril 95 °C | ◯ | Kuivpuhastus |
 | Eset võib pesta temperatuuril 60 °C | ₱ | Kuivpuhastus ainult perkloriidi, kergkütuse, puhta alkoholi või R113- ga |
 | Eset võib pesta temperatuuril 40 °C | fifth | Kuivpuhastus ainult aviobensiini, puhta alkoholi või R113-ga |
 | Eset võib pesta temperatuuril 30 °C | ✕ | Mitte kuivpuhastada |
 | Ainult käsitsipesu Kuivatada tasapinnal | | |
 | Ainult kuivpuhastus Võib kuivatada riipuvana | | |
 | Võib pleegitada külmas vees Kuivatadā riidepuul | | |
 | Mitte pleegitada | ✕ | Trummelkuivatus, normaaltemperatuuril |
 | Võib triikida temperatuuril kuni 200 °C | ✕ | Trummelkuivatus, madalamal temperatuuril |
 | Võib triikida temperatuuril kuni 150 °C | ✕ | Mitte trummelkuivatada |
 | Võib triikida temperatuuril kuni 100 °C | | |
Eesti 59
Tehnilised andmed
Keskkonnakaitse
- Seade on valmistatud ümbertöödeldavatest materjalidest. Kui otsustate seadmest vabaneda, uurige kohalikke jäätmekäitlusnõudeid. Lõigake ära toitejuhe, et seadet ei saaks enam vooluvõrku ühendada. Eemaldage luuk, et loomad ja väikesed lapsed ei saaks seadmesse kinni jääda.
- Ärge pange pesumasinasse rohkem pesuvahendit, kui selle tootja soovitab.
- Kasutage plekieemaldajaid ja pleegitajaid enne pesutsükli käivitamist ainult siis, kui see on hädavajalik.
- Säästke vett ja elektrit, laadides iga kord masina täis (täpne kogus söltub kasutatavast tsüklist).
Varuosade garantii
Garanteerime, et järgmised varuosad on professionaalsetele remonditöökodadele ja löppkasutajatele saadaval vähemalt 10 aastat pärast mudeli viimase üksuse turule laskmist.
- Uksed, uksehinged ja -tihendid, muud tihendid, ukse lukustuskomplekt ja plastist välisseadmed, näiteks pesuainete jaoturid.
Tehniliste andmete leht
„*” Tärnid tähistavad mudelit, mis võib varieeruda (0-9) või (A-Z).
| Mudeli nimi WD9*TA**** | |

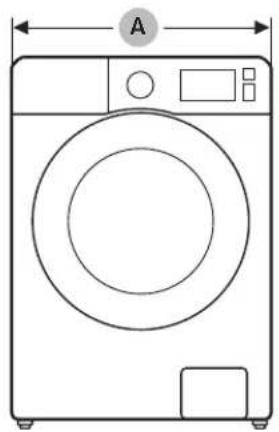

| Mõõtmed | L600 X S663 X K850 (mm) |
| Veesurve 50 kPa - 800 | kPa |
| Netomass 68 kg | |
| Pesu- ja tsentrifuugimiskogus 9,0 | kg |
| Kuivati maht 6,0 kg | |
| Energiatarve | Pesemine ja kuumutamine | 220 V | 1900 W |
| 240 V | 2300 W |
| Kuivatamine | 220 V | 1600 W |
| 240 V | 1900 W |
| Pöörlemiskiirus 1400 p/min | |
| Tüüp Eestlaetav pesumasin |
| Mudeli nimi WD8*TA**** | WD7*TA**** |
| Mõõtmed | L600 X S600 X K850 (mm) L600 X S550 X K850 (mm) |
| Veesurve 50 kPa - 800 | kPa |
| Netomass 68 kg 63 kg | |
| Pesu- ja tsentrifuugimiskogus 8,0 | kg 7,0 kg |
| Kuivati maht | 5,0 kg 4,0 kg |
| Energiatarve | Pesemine ja kuumutamine | 220 V 1900 W |
| 240 V 2300 W |
| Kuivatamine | 220 V 1600 W |
| 240 V 1900 W |
| Pöörlemiskiirus 1400 p/min |
MÄRKUS
Kvaliteedi parandamise eesmärgil võidakse toote disaini ja tehnilisi andmeid ette teatamata muuta.
Eesti 61
Tehnilised andmed
Kvaliteedi parandamise eesmärgil võidakse toote disaini ja tehnilisi andmeid ette teatamata muuta.
Kombineeritud pesumasin-kuivati leht
Vastavalt määrusele (EL) nr 96/60/EÜ
„* " Tärnid tähistavad mudelit, mis võib varieeruda (0-9) või (A-Z).
| Samsung |
| Mudeli nimi | WD9*TA**** | WD8*TA**** | WD7*TA**** |
| Energiatõhususe klass |
| A (kõige tõhusam) kuni G (kõige ebatõhusam) B B B | | | |
| Energiatarve |
| Pesemine, tsentrifuugimine ja kuivatamine | kWh 7,29 6,48 5,67 | | |
| Ainult pesemine ja tsentrifuugimine kWh | 1,17 1,04 0,91 | | |
| Pesemise jõudlusklass |
| A (kõige tõhusam) kuni G (kõige ebatõhusam) A A A | | | |
| Tsentrifuugimise jõudlusklass |
| A (kõige tõhusam) kuni G (kõige ebatõhusam) A A A | | | |
| Jääkniiskus % 44 44 44 | | | | |
| Maksimaalne tsentrifuugimiskiirus p/min | 1400 1400 1400 | | | |
| Mahutavus |
| Pesemine | kg | 9,0 | 8,0 | 7,0 |
| Kuivatamine | kg | 6,0 | 5,0 | 4,0 |
| Veekulu |
| Pesemine, tsentrifuugimine ja kuivatamine | l | 110 97 89 | |
| Ainult pesemine ja tsentrifuugimine | l | 59 52 46 | |
| Programmi täieliku töötsükli kestus (puuvillane pesu 60 °C juures ja „puuvilla“ režiimis kuivatamine nominaalse täitekoguse juures) |
| Pesemine, tsentrifuugimine ja kuivatamine | min | 830 | 770 | 755 |
| Ainult pesemine ja tsentrifuugimine | min | 285 | 285 | 285 |
| Programmid, mida sildil ja lehel olev teave hölmab | Pesemine | Cotton (Puuvillane) 60 °C + Intensiivne |
| Kuiv | COTTON DRY (PUUVILLASE KUIVATAMINE) |
| Neljaliikmelise leibkonna eeldatav aastane tarbimine, kui kasutatakse alati kuivatit (200 tsüklit) |
| Energiatarve | kWh/a | 1458 1296 1134 | |
| Veekulu | l | 22050 | 19420 | 17725 |
Eesti 63
Tehnilised andmed
| Neljaliikmelise leibkonna eeldatav aastane tarbimine, kui kuivatit kunagi ei kasutata (200 tsüklit) |
| Energiatarve kWh/a 234 208 182 | | | | |
| Veekulu | | 11700 10 | 400 9100 | |
| Müra, kasutades standardset 60 °C puuvillast pesuprogrammi ja kuiva puuvilla programmi. |
| Pesemine | dB (A) re 1 pW | 54 54 54 | |
| Tsentrifuug | dB (A) re 1 pW | 73 73 73 | |
| Kuivatamine | dB (A) re 1 pW | 59 59 59 | |
Kuivatamise energiatarbimise andmed on mõõdetud vastavalt standardi EN50229 tingimustele.
Meelespea
KAS TEIL ON KÜSIMUSI VÖI KOMMENTAARE?
| RIIK HELISTAGE | VõI KÜLASTAGE MEIDAADRESSIL |
| HUNGARY 06 | 80SAMSUNG (0680-726-7864) www.samsung.com/hu/support | |
| CZECH 800 | - SAMSUNG (800-726786)" www.samsung.com/cz/support | |
| SLOVAKIA 08 | 00 - SAMSUNG (0800-726 786)" www.samsung.com/sk/support | |
| CROATIA 072 | 726 786 www.samsung.com/hr/support | |
| BOSNIA 055 | 233 999 www.samsung.com/support | |
| North Macedonia | 023 207 777 www.samsung.com/mk/support | |
| MONTENEGRO | 020 405 888 www.samsung.com/support | |
| SLOVENIA 08 | 697 267 (brezplačna številka) www.samsung.com/si/support | |
| SERBIA 011 | 321 6899 www.samsung.com/rs/support | |
| Kosovo | 0800 10 10 1 | www.samsung.com/support |
| ALBANIA | 045 620 202 www.samsung.com/al/support | |
| BULGARIA | *3000 Цена на един градски разговор0800 111 31 Безплатен за всички оператори | www.samsung.com/bg/support |
| ROMANIA | *8000 (apel in retea)08008-726-78-64 (08008-SAMSUNG) Apel GRATUITAtenție: Dacă efectuați apelul din rețeaua Digi(RCS/RDS), vă rugăm să ne contactați formândnumărul Telverde fără ultimele două cifre, astfel:0800872678. | www.samsung.com/ro/support |
| LITHUANIA | 8-800-77777 | www.samsung.com/lt/support |
| LATVIA | 8000-7267 | www.samsung.com/lv/support |
| ESTONIA | 800-7267 | www.samsung.com/ee/support |
Perilica za rublje
Upute za korištenje
WD9*TA***** / WD8*TA***** / WD7*TA*****
Sadržaj
