KASUTUSJUHEND Aerostyle Compact AP730 Venta

Oleme veendunud, et antud VENTA mudel ületab teie ootusi ja loodame, et seade valmistab teile palju rõõmu.

Registreerige oma VENTA seade aadressil: www. venta-air.com

HEA KLIENT

Võimas AeroStyle Compact Air Purifier vähendab peene tolmu, viiruste ja formal-dehüüdgaaside sisaldust siseruumide õhus. Tehnoloogia AirFlow 360 võimaldab seadmel tõhusalt õhku puhastada ja puhastatud õhku ühtlaselt ruumis jaotada. Samal ajal tagab tehnoloogia HEPA Performance õhupuhastamise ühelaadse ja kõrgel tasemel tõhususe.

KASUTATAVAD SÜMBOLID

Ettevaatust! Oht tervisele ja tootele.

Lugege kasutusjuhend tähelepanelikult läbi ja järgige selle juhiseid!

Seade vastab CE, UKCA ja FCC märgistustele.

Seade vastab kaitseklassile II.

SISUKORD

Ohutusjuhised	208	Konfigureerimine ja rakendus
Kasutusotstarve 209		smart life 217
Garantii	210	Puhastamine / hooldamine	218
Tarne ulatus 210		Seadme puhastamine	221
Kirjeldus	210	Tehnilised andmed	221
Kasutusse võtmine 211		Tarvikud	222
Ekraan	213	Andmekaitse	222
Kasutamine	214	Utiliseerimine	222
Wifi / Tööpunkt 216		Mida teha, kui...?	223

⚠️ OHUTUSJUHISED

Palun lugege käesolev kasutusjuhend täielikult läbi, hoidke see edaspidiseks kasutamiseks alles ja järgige köiki ohutusjuhiseid ning kasutusotstarvet.

Kasutusjuhendi uusim versioon on leitav meie veebilehelt www.venta-air.com.

• Antud seade sobib kasutamiseks vähemalt 8-aastaste laste ja piiratud füüsiliste, sensoorsete või vaimsete võimetega või kogemuste või teadmisteta isikute poolt tingimusel, et nende tegevust jälgitakse või neid on juhendatud seadme ohutu kasutamise osas ja nad mõistavad eksisteerivaid ohte.
• Lugege kasutusjuhend enne seadme kasutama asumist täielikult läbi ja hoidke hilisemaks uuesti läbivaatamiseks alles.
• Seade ei ole laste mänguasi.
• Kuni 8-aastased lapsed ei seadet ilma järelvalveta iseseisvalt puhastada ega hooldada.
• Hoidke seadet ja selle toitekaablit kuni 8-aastastele lastele kättesaamatult.
• Vale kasutamine võib seadet kahjustada ja põhjustada kehavigastusi.
• Ühendage seadet vaid sobivatesse pistikupesadesse – vooluvõrgu pinge peab vastama seadme andmeplaadil toodule.
• Ärge kasutage seadet, kui toitejuhe on kahjustatud.
• Katkestage vooluvarustus enne iga puhastamis- ja hooldustoimingut ning enne seadme transportimist.
• Ärge kasutage seadet, kui see on kukkunud või mõnel muul moel kahjustada saanud.
• Elektriseadmeid võivad parandada vaid elukutselised tehnikud. Asjaarmastajate tehtud parandused võivad seada kasutaja suurde ohtu.
• Ärge istuge seadme ega asetage sellele mingeid esemeid.
• Ärge pange seadmesse körvalisi esemeid.
• Ärge pange seadet vette ega mönda teise vedelikku.
• Vooluühenduse katkestamiseks ärge tömmake toitejuhtmest ega tehke seda märgade kätega.

• Seadet võib kasutada vaid täielikult kokku pandud kujul.
  • Paigutage seade kindlale pinnale, mis on kuiv ja tasapindne.

• Paigutage masin selliselt oma kohale, et seda poleks võimalik ümber ajada ja keegi ei saaks seadme toitejuhtmele komistada.

• Jätke seinte ja esemeteni vähemalt järgmised vahemaad:

• Ees ja kohal: 50 cm

• Vasakul ja paremal: 20 cm

• Taga: 5 cm

• Suurim võimalik paigalduskõrgus: 2000 meetrit

• Seadme ülekuumenemise/kahjustumise vältimiseks ärge katke kinni ega blokeeri- ge öhuavasid.
• Kui te seadet ei kasuta, eraldage toitejuhe pistikupesast.

KASUTUSOTSTARVE

See Venta seade on majapidamisseade, mille otstarbeks on õhukvaliteedi paranda- mine kodudes, töökohtadel ja puhkeasutustes. Seade ei sobi õues kasutamiseks. Seadme mistahes muu kasutamine või muutmine loetakse valeks kasutamiseks. Venta ei vastuta vale kasutamise tulemusel tekkinud kahjustuste või vigastuste eest.

Seadme kasutamiseks mingil muul kui talle ettenähtud otstarbel võib seada ohtu elu ja tervise. See hõlmab kasutamist järgmistes tingimustes:

• ruumides või kohtades, kus eksisteerib plahvatusoht ja/või kus on agressiivne õhustik;
• ruumides, kus on lahustite kõrge kontsentratsioon;
• ujumisbasseinid või teiste märgade alade läheduses.

GARANTII

Toote kõrgest kvaliteedist tulenevalt garanteerib Venta-Luftwäscher GmbH, et see toode on defektivaba ostuhetkest arvestades kaheaastase perioodi jooksul tingimusel, et seadet kasutatakse korrektselt. Materjali- või koostedefektide ilmnemisel võtke ühendust VENTA teenindusmeeskonna või edasimüüjaga. Samuti kohalduvad VENTA üldised garantiitingimused: www.venta-air.com

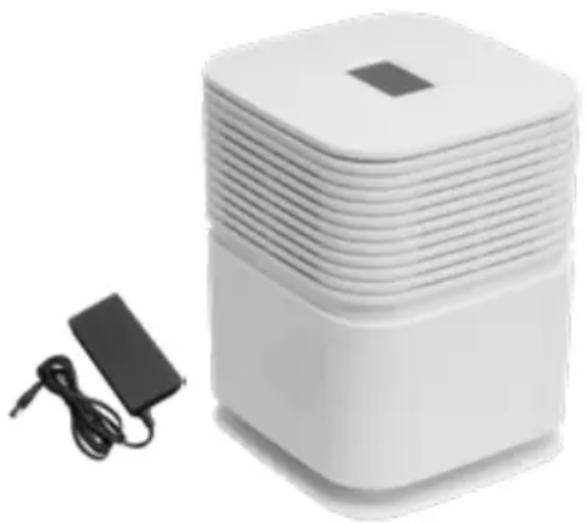

TARNE ULATUS

1 × Kiirjuhend
1 × Ohutusjuhised
1 × VENTA Air Purifier
1 × Filter (seadmesse integreeritud)
1 × Toiteallikas

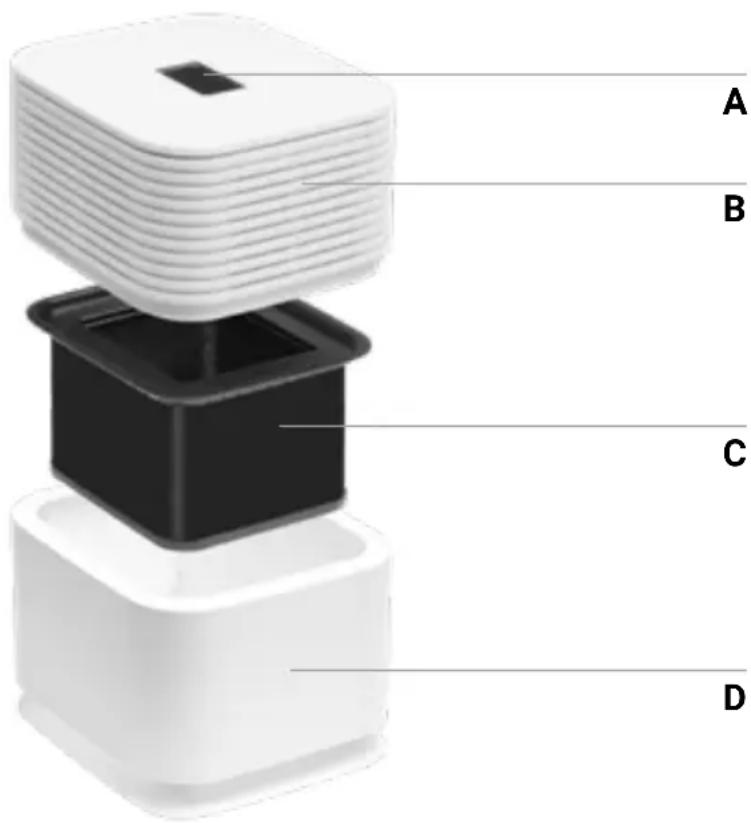

A Ekraan
B Seadme ülemine osa
C Filter
D Seadme allumine osa

A B C D

KASUTUSSE VÕTMINE

Enne esimest kasutamist

1 Võtke seade pakendist ja seadke kasutusvalmis. Eemaldage seadme ülemine osa (B).
2 Eemaldage seadme alumiselt osalt (D) pakendis olev filter (C). Eemaldage filtrilt kile.
3 Asetage pakendist eemaldatud filter (C) seadme alumisse osasse (D).
4 Asetage seadme ülemine osa (B) seadme alumisse osasse (D).
5 Ühendage toiteallikas seadme ülemise osa tagaküljel asuvasse pesasse (B).
6 Veenduge, et toiteallikas vastab spetsifikatsioonides loetletud andmetele. Ühendage toiteallikas vooluvõrku.
7 Kui seade on vooluvõrku ühendatud, süttib toitenupp seadme sisse ja välja lülitamiseks. Örn puudutus toitenupule lülitab seadme sisse.

Täpsema teabe, kuidas seadet oma nutitelefoni või tahvelseadmega ühendada, leiate jaotisest „Rakenduse Smart Life konfigureerimine“.

1

1 Filter vajab vahetamist
2 Kiirustase
3 Kiirusetaseme reguleerimine: + kiirem / - aeglasem
4 Unerežiimi nupp
5 LED-riba SEES/VÄLJAS – heleduse reguleerimine
6 Seadme sisse/välja lülitamine

7 Öhu kvaliteet
8 LEDi värvide valimine
9 Automaatrežiimi nupp
10 Turborežiim
11 WiFi olek
12 WiFi SEES/VÄLJAS nupp
13 Vaja on hooldada

KASUTAMINE

Ekraan Funktsioon

	Seadme sisse või välja lülitamine (6)Nupu ⚫ (6) korraks puudutamine lülitab seadme sisse või välja.
	Kiirustasemed (2)Aktiveerida on võimalik viis kiirustaset. Kiirustasemed on kuvatud ringi segmentidena. Kiirustaseme suurenedes, lisatakse pääripäeva järgmine ringisegment. Siin on näidatud Tase 1.
	Kiirustaseme reguleerimine (3)Nupu + lühiajaline puudutamine suurendab ventilaatori kiirust kuni maksimaalse kiiruseni „Turbo“ (kaasa arvatud).Nupu - lühiajaline puudutamine vähendab ventilaatori kiirust.
	Turbo (10)Kui pärast suurima kiirustaseme valimist uuesti nuppu + puudutada, lülitub ventilaator maksimaalsele kiirusele. Ekraanil süttib püsivalt turbo-näidik (10). Nuppu - puudutades lülitub ventilaatori maksimaalne kiirus välja. Ekraani turbonäidik (10) kustub.
	Automaatrežiim (9)Automaatrežiimi sisselülitamiseks tuleb puudutada korraks Ⓐ nuppu (9).Sees: Nupp Ⓐ vilgub pidevalt. Ruumi õhukvaliteedist olenevalt regulee-rib seade automaatselt ventilaatori töökiirust.Väljas: Nupp Ⓐ põleb ühtlaselt. Seade töötab valitud ventilaatorikiirusel 1-5.
	Unerežiim (4)Sisselülitamine toimub lühikese puudutusega nupule ⚫; väljalülitami-seks tuleb puudutada 3 sekundit sama nuppu.Sees: Seade lülitub kiirustasemele 1. LED-riba lülitatakse välja. Põlevad vaid unerežiiminupp (4) ja sees/väljas nupp (5), kuid seda väiksema heledusega.Korraks unerežiiminuppu (4) puudutades, kuvatakse umbes 5 sekundiks järgmised näidikud/funktsioonid:• Nupud + ja -(3) kiirustaseme 1 muutmiseks• WiFi-t saab sisse ja välja lülitada• LED-riba (5) saab sisse ja välja lülitada ning hämardada.• LEDi värve (8) on võimalik muuta.Väljas: Unerežiimist väljumiseks vajutage umbes 3 sekundit unerežiiminuppu (4). Kõik näidikud/funktsioonid süttivad normaalse heledusega ja neid on võimalik kasutada. Seade töötab määratud kiirus-tasemel.
	Õhu kvaliteet
	Näidiku värv	g/m^3 PM2.5	AQI US	Tähendus
	Roheline 0–12 0–50 Hea
	Kollane 12,1–35,4 51–100 Mõõdukas
	Oranž	35,5–55,4	101–150	Tundlike inimeste jaoks ebatervislik
	Punane	55,5–150,4	151–200	Ebatervislik
	Punane	150,5–250,4	201–300	Väga ebatervislik
	Punane	≥ 250,5	301–500	Ohtlik
	Kui osakeste mõõdetud väärtus on suurem kui 99 g/m^3 , näitab näidik „Hi” (Kõrge).
	LED-riba (5)Lühike puudutus lülitab selle sisse ja välja.Soovitud heleduse seadistamine:Puudutage umbes 3 sekundit LED-riba nuppu (5), kuni LED-riba nupp (5) ja õhukvaliteedi näidik (7) hakkavad vilkuma. Nupud + ja – (3) muudavad heledust 8 tasemel.Puudutage LED-riba nuppu (5) uuesti 3 sekundit, kuni see jälle pidevalt põlema jääb.
	LEDi värvid (8)Värvide valimiseks tuleb nuppu korraks puudutada.Ruumi hetke õhukvaliteedi hankimine (õhu kvaliteet):Sees: Puudutage LEDi värvide nuppu (8) 3 sekundit. õhukvaliteedi näidikul (7) süttib püsivalt kirje „air quality“ (õhu kvaliteet). LED-riba annab värve kasutades teada, milline on ruumi õhu kvaliteet. Värvide kirjeldused ja nende täpsed tähendused leiate jaotise „õhu kvaliteet“ tabelist.Väljas: Puudutage LEDi värvide nuppu (8) korraks uuesti. Kirje „air quality“ (õhu kvaliteet) õhukvaliteedi ja -niiskuse näidikul (7) kustub. LED-riba süttib valitud värvuses.
	LED-riba värviteavePidevalt põlemine:Seade töötab laitmatult.Mööda LED-riba liigub sinine valgus:Toimub püsivara värskendamine.

Kui seade vajab hooldamist, kuvatakse järgmised sönumid:

Ekraan Funktsioon

FILTER	Filtrid (1)Filtreid tuleb vahetada (vt jaotise „Puhastamine ja hooldamine“ lõiku „Filtrite vahetamine“).
SERVICE	Teenindamine (13)Filtrit tuleb tolmuimejaga puhastada (vt peatüki „Puhastamine ja hooldamine“ jaotist „Teenindamine“).

WIFI / TÖÖPUNKT

Ekraan Funktsioon

	WiFi-ühendusSisse- ja väljalülitamiseks puudutage korraks WiFi-ikooni (11).
	WiFi-ühendus on sisse lülitatud:
	WiFi-sümbol (11) vilgub: WiFi-ühendus on katkestatud / Seade ootab WiFi-ühendust.
	WiFi-sümboli (11) alumised kaks elementi põlevad püsivalt, ülemised kaks süttivad üksteise järel: WiFi-ühendus pilvega on loodud.
	WiFi-sümbol (11) põleb püsivalt: WiFi-ühendus pilvega on önnestunult loodud.
	VENTA seade on tööpunkturežiimis:Täpp põleb pidevalt ja kolm vastuvõtutulpa ilmuvad tõusvas järjestuses: VENTA seade on tööpunkturežiimis ja valmis rakenduse Smart Life seadistamiseks.
WIFI OFF	WiFi-ühendus on välja lülitatud:Süttib kirje „WiFi Off“ (WiFi väljas) (12): WiFi-moodul ei saada ega võta vastu andmeid ja ei ole ühegi võrgu ega seadmega ühendatud.

KONFIGUREERI- MINE JA RAKEN- DUS SMART LIFE

Tööpunktirežiim

Algse seadistamise ajal on seade automaatselt tööpunktirežiimis. Tööpunktirežiimi on võimalik igal ajal WiFi-sümbolit (11) 3 sekundi vältel puudutades sisse lülitada. Tööpunktirežiim on sisse lülitatud, kui WiFi-sümboli kolm vastuvõturiba ekraanil

.. altüles järjest põlema süttivad.

WLANi aktiveerimine

Veenduge, et teie nutitelefon või tahvelseade on ühendatud teie kodu WLAN-võrku ja Bluetooth on sisse lülitatud.

Installige rakendus „Smart Life – Smart Living“

Installige oma nutitelefoni tasuta rakendus „Smart Life – Smart Living“.

WiFi seadistamine

Pärast rakenduse „Smart Life – Smart Living“ allalaadimist ja installimist, avage rakendus.

• Looge kasutajakonto ja logige sisse.
• Puudutage „Add device“ (Lisa seade), kui teie seade rakenduses kuvatakse. Muul juhul puudutage +, „Add device“ (Lisa seade), „Small home appliance“ (Väike koduseade), „Humidifier (BLE +Wi-Fi)” (Niisutaja (BLE+Wi-Fi)). Valige oma WiFi ja sisestage WiFi salasõna.

Veenduge, et ...

• seadmele oleks teie marsruuteris määratud raadiovörk 2,4 GHz sagedusribas. Kahjuks 5 GHz sagedusribas olevaid raadiovörke ei toetata.
  • Teie marsruuter toetab 802.11b/g/n.
• Installitud on iOS 11.0 või sellest uuem versioon või Android 6.0 või sellest uuem versioon. Vajaduse korral värskendage oma nutitelefoni või tahvelseadme operatsioonisüsteemi.

Kui Wifi seadistamise ajal tekivad probleemid, vt jaotise „Mida teha, kui...?“ vastavat lõiku. Lisateavet leiate aadressilt: www.venta-air.com

Ettevaatust! Köikide meetmete puhul veenduge alati, et seade on välja lülitatud ja toide on vooluvõrgu seinakontaktist lahutatud! Kasutage kaitsema- ski ja -kindaid! Pange kasutatud VENTA filter kotti ja visake koos olmeprügiga ära.

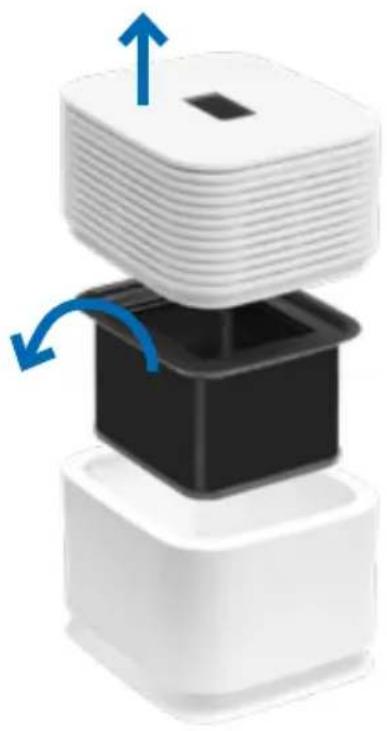

Filtri vahetamine

VENTA filtri tööiga on umbes 1 aasta (24-tunnise pideva töötamise puhul). Filtri tööiga oleneb töötundide arvust ja ruumi öhu kvaliteedist. Näidik FILTER (1) annab märku, millal tuleb filtrit vahetada.

1 Eemaldage seadme ülemine osa. Eemaldage seadme alumiselt osalt filter.
2 Eemaldage uus filter ja sisestage see seadme alumisse osasse.
3 Pange seade tagasi kokku ja lülitage sisse.
4 Puudutage näidikut FILTER (1) umbes 3 sekundit, kuni see kustub.

Teenindamine

Laitmatu hügieenilise töötamise tagamiseks tuletab näidik SERVICE (TEENINDUS) (13) teile meelde seda iga 4 nädalad möödudes teha.

1 Eemaldage seadme ülemine osa.
2 Eemaldage alumisest osast filter.
3 Puhastage filtri siseseinu tolmuimejaga.
4 Pange filter tagasi ja asetage kohale seadme ülemine osa.
5 Puudutage näidikut SERVICE (TEENINDUS) (13) umbes 3 sekundit, kuni see kustub.

Menüü lähtestamine

Hooldustoiminguid võib teostada alati, kui seda on vaja, isegi kui mingit näidikut pole kuvatud.

Puudutage umbes 3 sekundit Sees/Väljas-nuppu Ⓤ (6), kuni ekraan hakkab vilkuma ja kuvatakse kirjed FILTER, CLEANING (PUHASTAMINE) ja SERVICE (TEENINDUS). Nüüd puudutage nende meetmete näidikuid, mis on juba teostatud, umbes 3 sekundit, kuni need kustuvad.

Seejärel puudutage vilkuvat Sees/Väljas-nuppu ⏻ (6). Nüüd jääb see jälle ühtlaselt põlema. Nüüd näidatakse jälle järjestikuliselt teostatud meetmete järgmisi meelde-tuletusi.

Filtri vahetamine

1

Ettevaatust! Kõikide meetmete puhul veenduge alati, et seade on välja lülitatud ja toide on vooluvõrgu seinakontaktist lahutatud!

Seadme ülemise osa puhastamine

Puhastage seadme ülemist osa kuiva lapi / puhastusharja või kergelt niiske lapiga!

Ettevaatust! Seadme ülemist osa ei tohi puhastada jooksva vee all! Ärge kasutage puhastusvahendeid.

Ekraani puhastamine

Puhastage ekraani vaid kuiva lapi või ekraani puhastamise lapiga!

Ettevaatust! Ekraani ei tohi puhastada niiske või märja lapiga! Ärge kasutage puhastusvahendeid.

TEHNILISED ANDMED

Mudel AP730/AP735
Värvid valge/must
Sobiv ruumi suurus* kuni 75 m2
Interaktiivne puuteekraan standard
Rakendusega juhtimine / häälabiline standard WiFi / Google, Alexa
Mõõteandurid Öhu kvaliteet PM2.5
VENTA-filter standardne 1-osaline
Võimsustasemed 5 + Automaatne + TURBO + Uni
Müratase 22 / 27 / 34 / 40 / 45 dB (SPL)
Müratase, TURBO 55 dB (SPL)
Energiakulu	4 / 6 / 8 / 13 / 21 W
Energiakulu TURBO	60 W
Vooluvõrgu pinge	100-240 V~, 50/60 Hz
Mõõtmed (P × L × K)	34 × 33 × 44 cm
Kaal	ligik. 6,8 kg
WLAN sagedusvahemik	2412-2480 MHz
WLAN saatevõimsus	max 20 dBm

* standardsete 2,5 m lagedega
Ruumi suuruse sobivus oleneb ruumi õhu koormusest:
- Siseōhu saastumine Kerge: sobiv ruumi suurus, kuni ligik. 75 m² (>AQI 0–100).
- Siseõhu saastumine Keskmine: sobiv ruumi suurus, kuni ligik. 50 m² (>AQI 101–200).
- Siseōhu saastumine Tugev: sobiv ruumi suurus, kuni ligik. 25 m² (>AQI 201–500).
Võimalikud on muudatused ja vead.

TARVIKUD

Tarvikuid saab tellida telefoni teel või veebist aadressil www.venta-air.com.

ANDMEKAITSE

Teie andmeid töötleb konfidentsiaalselt VENTA-Luftwäscher GmbH. Andmekaitse kohta leiate lisateavet meie andmekaitsejuhistest aadressil: www.venta-air.com

UTILISEERIMINE

„Ristiga läbikriipsutatud prügikasti“ sümbol nõuab elektri- ja elektroonika-romude (WEEE) jaoks eraldi jäätmekäitlust. Sellised seadmed võivad sisaldada ohtlikke ja keskkonnale kahjulikke aineid. Sellised seadmed tuleb toimetada elektri- ja elektroonikaseadmete ringlussevõtuks ettenähtud

kogumispunkt ning neid ei tohi visata sorteerimata olmejäätmete hulka. Nii tehes aitate säilitada loodusvarasid ja keskkonda. Lisateabe saamiseks võtke ühendust kohaliku omavalitsusega.

Veenduge, et enne seadme utiliseerimist oleksid köik isikuandmed kustutatud. Kui soovite lähtestada vörgustatud Venta seadme tehaseseadeteleja kustutada köik salvestatud WLANi seadistused, tegutsege järgmiselt: Seadme tehaseseadetele lähtestamiseks vajutage ooteseisundis seadmel umbes 5 sekundit toitenuppu.

Pakkematerjale saab ümbertöödelda. Visake köik pakkematerjalid ära keskkonnasõbralikul moel ja andke ringlusesse.

Lapsed ei tohi mängida kilekottide ja pakendimaterjaliga, kuna sellega kaasneb vigastus- või lämbumisoht. Ladustage selline materjal ohutult või utiliseerige see keskkonnasõbralikul moel.

MIDA TEHA, KUI...?

... ekraanile ei ilmu SEES/VÄLJAS-nuppu (6)?

Kontrollige, kas toitejuhe on korralikult sobivasse pistikupesasse ühendatud.

... ekraanile ei ilmu SEES/VÄLJAS-nuppu (6). kuigi toitejuhe on pistikupesasse ühendatud?

Kontrollige, kas toitejuhe on korralikult sobivasse pistikupesasse ühendatud.

... ekraanile on osakeste möötmise väärtuse (PM) asemel kuvatud hoopis „Hi“?

Osakest möödetud väärtus on suurem kui 99 μm/m³.

... ekraani puudutamisel on taustal näha valged väljad?

Sellist nähtust põhjustavad kuivade ruumide elektrostaatilised laengud. See ei kujuta endast defekti ja ei mõjuta seadme tööd. Mõne aja möödudes valged välja kaovad.

... WiFi-ühendust ei önnestu luua?

Veenduge, et seadmele oleks teie marsruuteris määratud raadiovõrk 2,4 GHz sage-dusribas. Kahjuks 5 GHz sagedusribas olevaid raadiovõrke ei toetata. Teie marsruute peaks toetama ka edastusstandardeid IEEE 802.11b/g/n. Installitud peab olema operatsioonisüsteem, mille versioon on vähemalt iOS 11.0 või Android 6.0. Vajaduse korral värskendage oma nutitelefoni või tahvelseadme operatsioonisüsteemi.

... ekraanile on kuvatud vaid SEES/VÄLJAS nupp (6) ja magav nägu (4)?

Tegemist pole törke, vaid unerežiimiga, milles töötav seade häirib kõige vähem. Seade töötab selles režiimis madalaimal kiirusel ja vähendatud eredusega. Vajutage 3 sekundit unerežiimi nuppu (4) (magav nägu). Pärast seda töötab seade jälle normaalselt.
