KASUTUSJUHEND E8647 Emos

EE | Juhtmevaba ilmajaam

Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.

Spetsifikatsioon

Kvartskell

ajavorming: 12/24 h

sisetemperatuur: -10 °C kuni +50 °C, resolutsiooniga 0,1 °C

välistemperatuur: -50 °C kuni +70 °C, möötesamm 0,1 °C

temperatuuri mõõtmise täpsus: ±1 °C vahemikus 0 °C kuni +50 °C, ±2 °C vahemikus -20 °C kuni 0 °C, ±4 °C vahemikus -40 °C kuni -20 °C, üle ±4 °C muud vahemikud

sise- ja välisõhu niiskus: suhteline õhuniiskus 20 % kuni 95 %, mõõtesamm 1 %

niiskuse möötmise täpsus: ±5 % suhtelise öhuniiskuse vahemikus 30 % kuni 50 %, ±10 % suhtelise öhuniiskuse vahemikus 20 % kuni 29 % ja 51 % kuni 95 %

raadiosignaali ulatus: kuni 50 m avatud alal

edastussagedus: 433 MHz, efektiivne kiirgusvõimsus max 10 mW

andurite arv: max 1

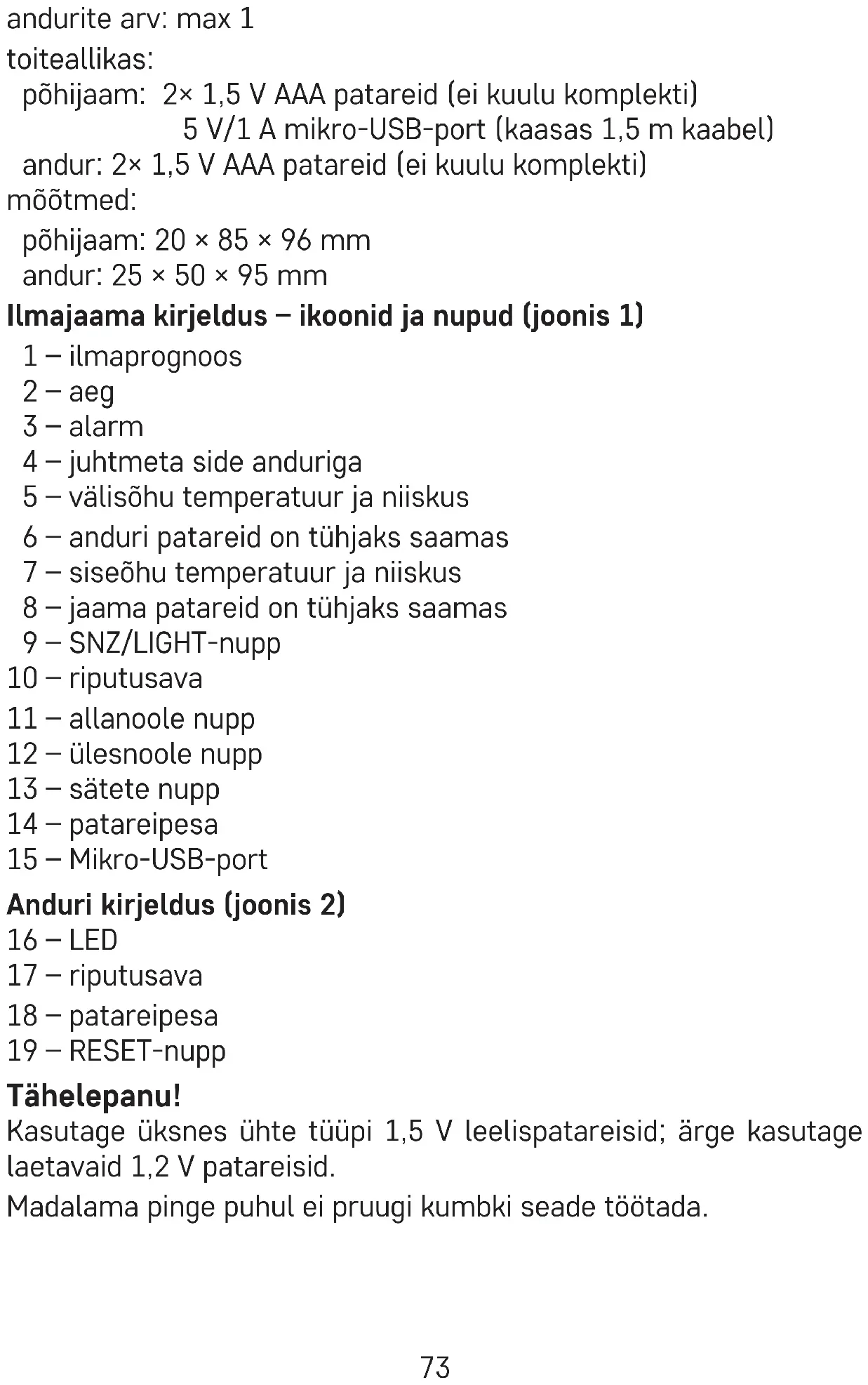

toiteallikas:

põhijaam: 2× 1,5 V AAA patareid (ei kuulu komplekti) 5 V/1 A mikro-USB-port (kaasas 1,5 m kaabel)

põhijaam: 20 × 85 × 96 mm

andur: 25 × 50 × 95 mm

Ilmajaama kirjeldus – ikoonid ja nupud (joonis 1)

1 - ilmaprognoos
2 - aeg
3 - alarm
4 – juhtmeta side anduriga
5 – välisõhu temperatuur ja niiskus
6 – anduri patareid on tühjaks saamas
7 – siseõhu temperatuur ja niiskus
8 – jaama patareid on tühjaks saamas
9 - SNZ/LIGHT-nupp
10 - riputusava
11 - allanoole nupp
12 – ülesnoole nupp
13 – sätete nupp
14 - patareipesa
15 - Mikro-USB-port

Anduri kirjeldus (joonis 2)

16 - LED
17 - riputusava
18 - patareipesa
19 - RESET-nupp

Tähelepanu!

Kasutage üksnes ühte tüüpi 1,5 V leelispatareisid; ärge kasutage laetavaid 1,2 V patareisid.

Madalama pinge puhul ei pruugi kumbki seade töötada.

Alustamine

1. Sisestage patareid esmalt ilmajaama (2× 1,5 V AAA), ühendage mikro-USB-kaabel (kaasas) USB-toiteadapteri (ei kuulu komplekti) ja jaamaga ning seejärel ühendage adapter pistikupessa.
2. Seejärel sisestage patareid juhtmeta andurisse (2× 1,5 V AAA). Patareide sisestamisel veenduge, et polaarsus oleks õige, et vältida ilmajaama ja anduri kahjustumist.
3. Asetage jaam ja andur üksteise kõrvale. Ekraanil hakkab vilkuma ikoon ,ilmajaam tuvastab kauganduri signaali 3 minuti jooksul. Kui anduri signaali ei tuvastata, alustage uuesti punktist 1 või vajutage peenikese eseme (nt pliiatsi või kirjaklambri) otsaga anduri tagaküljel olevat RESET-nuppu.
4. Kui välistemperatuuri näit ekraanilt kaob, vajutage pikalt jaama nuppu ▼Jaam alustab anduri signaali otsimist. Kui jaam kaotab anduri signaali kauemaks kui 1 tund, hakkavad välitemperatuuri ja õhuniiskuse väärtused ekraanil vilkuma. Hoidke jaama nuppu ▼ all, et jaam alustaks andurisignaali otsimist.
5. Soovitame paigutada anduri maja põhjaküljele. Paljude takistustega kohtades võib anduri tööulatus märkimisväärselt väheneda. Andur talub tilkuvat vett, siiski ei tohiks see olla pidevalt vihma käes. Ärge paigutage andurit metallist esemetele, kuna see vähendab leviala. Kasutage andurit ainult vertikaalasendis. Kui ilmajaama ekraanil kuvatakse välistemperatuuri väljal tühjeneva patarei ikooni , siis vahetage anduri patareid välja.
6. Kui ilmajaama ekraanil kuvatakse sisetemperatuuri väljal tühjeneva patarei ikooni , eis vahetage jaama patareid välja.

Manuaalne ajaseadistus

1. Vajutage pikalt nuppu
2. Kasutage nuppe ▼ järgmiste parameetrite määramiseks: 12 h/24 h ajavorming – tunnid – minutid.

Kinnitage iga määratud väärtus, vajutades nuppu ☐; nupu ▼ allhoidmine kiirendab väärtuse kohandamist.

Kui 20 sekundi jooksul ühtegi nuppu ei vajutata, naaseb seade põhikuvale.

Temperatuuriühiku °C/°F määramine

Nupu ▼korduv vajutamine vahetab temperatuuriühikud °C/°F.

Ekraani valgustus

Ühenda jaam toiteallikaga alati mikro-USB-kaabli abil. Vastasel juhul ekraani valgustus ei tööta!

Patareid on ette nähtud ainult andmete varundamiseks.

Ekraani valgustuse sätteid saab reguleerida, vajutades korduvalt nuppu SNZ/LIGHT – välja/sisse.

Alarmi seadistamine

Vajutage lühidalt nuppu, ekraanile ilmub AL.

Seejärel vajutage uuesti pikalt nuppu ♦ajaseadistus hakkab vilkuma.

Kasutage alarmi tundide ja minutite määramiseks nuppu ▼,▲ noolenuppude allhoidmine kiirendab seadistamist.

Seadistatud väärtuste kinnitamiseks vajutage nuppu

Alarmi aktiveerimiseks vajutage lühidalt nuppu ♦ekraanile ilmub AL.

Nupu ▼/▲vajutamine aktiveerib (ekraanil on ) vii inaktiveerib (aob) alarmi.

Edasilükkamisfunktsioon

Käivitunud alarmi saab 5 minuti võrra edasi lükata, vajutades jaama ülaosas asuvat nuppu SNZ/LIGHT.

Kui alarm hakkab helisema, vajutage nuppu. Kuvatakse ikoon ikoon Zz hakkab vilkuma.

Funktsiooni SN00ZE tühistamiseks vajutage alarmi helisemise ajal ükskõik millist muud nuppu – ikoon Zz lõpetab vilkumise ja ekraanile jääb ikoon 📄.

Alarm aktiveerub järgmisel päeval uuesti.

Kui te ei vajuta alarmi helisemise ajal ühtegi nuppu, lõpeb helin 2 minuti pärast automaatselt.

Maksimaalse ja minimaalse temperatuuri- ning niiskuse-näidu kuvamine

Sise- ja välistemperatuuri ning öhuniiskuse maksimaalse ja minimaalse näidu järkjärguliseks kuvamiseks vajutage korduvalt nuppu ▲

Mõõdetud väärtuste mälu kustutatakse automaatselt iga päev kell 00.00.

Mõõdetud väärtuste mälu käsitsi kustutamiseks vajutage max/min väärtuse kuvamise režiimis pikalt nuppu ▲.

Ilmaprognoos

päikeseline pilves lauspilves vihm lumi

Jaam kasutab temperatuuri ja niiskuse muutusi, et prognoosida järgmise 12–24 tunni ilma 15–20 km raadiuses.

Ilmaprognoosi täpsus on ligikaudu 50 %. Kuna ilmateade ei pruugi olla 100 % täpne, ei vastuta tootja ega müüja vale ilmaprognoosi põhjustatud mistahes kahju eest. Ilmajaama esmakordsel seadistamisel või lähtestamisel kulub umbes 12 tundi, enne kui ilmajaam hakkab korrektselt prognoosima. Ilmajaam kuvab 5 ilmateate ikooni. Märkus. Hetkel kuvatav ikoon tähistab järgmise 12–24 tunni prognoosi. See ei pruugi kajastada ilma hetkeolukorda.

Ohutusjuhised ja hoiatused

Enne seadme kasutamist tutvuge kasutusjuhendiga.

Järgige juhendis toodud ohutusjuhiseid.

Toode on mõeldud nõuetekohasel kasutamisel töökindlalt toimima paljude aastate jooksul.

• Enne selle toote kasutamist lugege kasutusjuhend hoolikalt läbi.
• Årge asetage toodet otsese päikesevalguse, äärmise külma ega niiskuse kätte või äkiliste temperatuurimuutustega keskkonda.
• Ärge asetage toodet kohtadesse, kus on vibratsiooni- ja löögioht – need vöivad pöhjustada kahjustusi.

- Ärge laske tootel kokku puutuda liigse jõu, löökide, tolmu, kõrge temperatuuri või niiskusega – need võivad põhjustada rikkeid, lühemat patareide kestvust, patareide kahjustusi või plastosade deformeerumist.

- Ärge jätke toodet vihma või niiskuse kätte, kui see ei ole ette nähtud väljas kasutamiseks.

• Ärge asetage tootele avatud leegiallikaid, nt süüdatud kühnalt jms.
• Ärge asetage toodet ebapiisava öhuvooluga kohtadesse.
• Ârge sisestage esemeid toote õhutusavadesse.
• Ärge muutke toote sisemist vooluahelat – see võib toodet kahjustada ja muudab garantii automaatselt kehtetuks.
• Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Ärge kasutage lahusteid ega puhastusvahendeid – need võivad plastosi kriimustada ja põhjustada vooluahela korrosiooni.
• Ärge kastke toodet vette või muudesse vedelikesse ega jätke tilkuva või pritsiva vee kätte.
• Kui toode on kahjustatud või defektne, ärge seda ise remontige, vaid viige see remondiks poodi, kust selle ostsite.
• See seade ei ole möeldud kasutamiseks isikutele (sh lapsed), kelle füüsiline, sensoorne või vaimne puue või kogemuste ja teadmiste puudumine takistab ohutut kasutamist, välja arvatud juhul, kui nende ohutuse eest vastutav isik jälgib või juhendab neid seadme kasutamisel.

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viskamisel võivad ohtlikud ained pääseda põhjavette ja seejärel toiduahelasse ning mõjutada nii inimeste tervist.

Käesolevaga deklareerib EMOS spol. s r. o. et käesolev raadioseadme tüüp E8647 vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: http://www.emos.eu/download.
