Mark	ELICA
Mudel	APLOMB PRF0166940
Toote tüüp	Õhupuhasti (imemis- või filtriversioon)
Kiiruste arv	3 kiirust + booster (mudel A) või 3 kiirust (mudel B)
Taimeri funktsioon	Jah, reguleeritava kestusega vastavalt kiirusele (20 min, 15 min, 10 min)
Valgustus	LED, asendatav ainult tehnilise teeninduse poolt
Rasvafilter	Metallist, nõudepesumasinas pestav (igakuine puhastus)
Söefilter	Aktiivsüsi, retsirkulatsiooniversiooni jaoks, vahetada iga 4 kuu tagant (mitte pestav)
Minimaalne ohutuskaugus (elekter)	45 cm
Minimaalne ohutuskaugus (gaas)	65 cm (või rohkem vastavalt pliidi juhistele)
Toiteallikas	Vt andmesilti (tüüpiliselt 230 V / 50 Hz)
Energiatarbimine	LED: 90% kokkuhoid võrreldes traditsiooniliste pirnidega
Müratase	Määratlemata (hinnanguliselt vastavalt standardile EN/IEC 60704)
Imemisvõimsus	Määratlemata
Väljalaskekanali läbimõõt	Võrdne ühendusääriku läbimõõduga (määratlemata)
Kaal	Määratlemata
Mõõtmed (L x S x K)	Määratlemata
Materjalid	Roostevaba teras või muu (täpsustamata)
Paigaldustüüp	Seinale või kapi alla (vastavalt mudelile)
Filtrite küllastumise indikaator	Jah (vilkuvad LED-id rasvafiltri ja lõhnade filtri jaoks)
Garantii	Määratlemata (konsulteerige müüjaga)
Müügijärgne teenindus	Võtke ühendust tehnilise abiteenistusega lambi vahetamiseks

Korduma kippuvad küsimused - APLOMB PRF0166940 ELICA

Kuidas paigaldada õhupuhasti APLOMB PRF0166940?

Järgige rangelt juhendi juhiseid. Puurige 6 auku (∅ 8 mm, sügavus 40 mm) vastavalt puurimismallile, et kinnitada tugi ja kanal. Kontrollige joondust pärast paigaldamist. Elektriühenduse jaoks kasutage vajadusel standardiseeritud kaitselülitit.

Millist minimaalset vahemaad tuleb hoida õhupuhasti ja pliidi vahel?

Minimaalne vahemaa on 45 cm elektripliidi korral ja 65 cm gaasi- või kombipliidi korral. Järgige oma pliidi juhiseid, kui on määratud suurem vahemaa.

Kuidas puhastada rasvafiltreid?

Puhastage metallfiltrit üks kord kuus mitteagressiivse pesuainega, käsitsi või nõudepesumasinas madalal temperatuuril ja lühikese tsükliga. Nõudepesumasinas pesemine võib filtrit pleekida, kuid ei mõjuta selle jõudlust.

Kui sageli tuleb söefiltrit vahetada?

Aktiivsöefilter tuleb vahetada iga 4 kuu tagant maksimaalselt. Seda ei saa puhastada ega regenereerida. Kasutage seda ainult retsirkulatsiooniversioonis.

Mida teha, kui indikaatorid T1+T2 või T1+T3 vilguvad?

See näitab, et rasvafilter (T1+T2) või lõhnadefilter (T1+T3) vajab hooldust. Lähtestage, vajutades vastavaid nuppe 10 sekundi jooksul pärast sisselülitamist. Pärast lähtestamist vilguvad indikaatorid kaks korda kiiresti.

Kuidas aktiveerida booster-režiim?

Booster-režiim on saadaval ainult mudelil A. Aktiveerige esmalt kolmas kiirus (T3), seejärel vajutage uuesti T3. LED T3 vilgub. Booster lülitub automaatselt välja pärast 5 minutit ja kolmas kiirus jätkub.

Kas ma saan õhupuhastit kasutada ilma väljalaskekanalita?

Jah, filtriversioonis. Peate paigaldama aktiivsöefiltri (ei kuulu komplekti), et õhk ruumis ringleks. Kui kasutate imemisversiooni, tuleb väljalaskekanal eraldi osta.

Kuidas vahetada LED-valgustust?

LED-ide vahetamine peab toimuma tehnilise abiteenistuse poolt. Kasutage ainult juhendis määratud lambi tüüpi. Ärge kasutage õhupuhastit ilma korralikult paigaldatud lampideta.

Kas õhupuhasti sobib induktsioonpliidile?

Jah, õhupuhastit saab paigaldada igat tüüpi pliidi kohale, sealhulgas induktsioon, tingimusel et järgitakse minimaalseid ohutuskaugusi (45 cm elektripliidi puhul).

Mida teha rikke või anomaalia korral?

Kontrollige kõigepealt toiteallikat ja kaitsmeid. Kui anomaalia püsib, ühendage seade vooluvõrgust lahti ja võtke ühendust müügijärgse teenindusega. Ärge proovige ise parandada. Hoidke juhend alles viitamiseks.

KASUTUSJUHEND APLOMB PRF0166940 ELICA

ET Paigaldus- ja kasutusjuhend

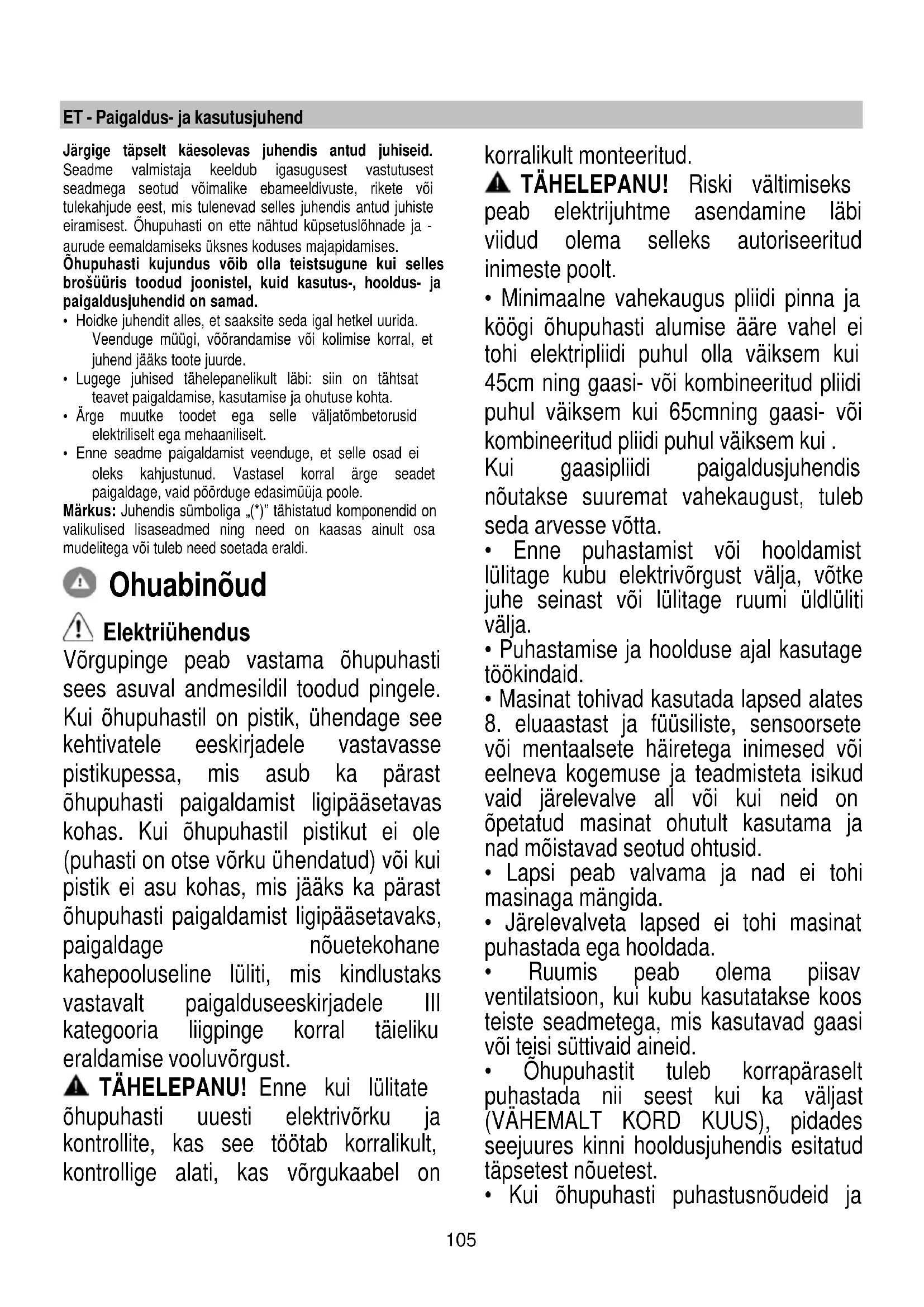

ET - Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Ōhupuhasti on ette nähtud küpsetuslöhnade ja - aurude eemaldamiseks üksnes koduses majapidamises.

Öhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, võõrandamise või kolimise korral, et juhend jääks toote juurde.
• Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatömbetorusid elektriliselt ega mehaaniliselt.
• Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus: Juhendis sümboliga „(*)” tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Ohuabinõud

Elektriühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

⚠ TÄHELEPANU! Enne kui lülitate öhupuhasti uuesti elektrivörku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas vörgukaabel on

korralikult monteeritud.

⚠ TÄHELEPANU! Riski vältimiseks peab elektrijuhtme asendamine läbi viidud olema selleks autoriseeritud inimeste poolt.

• Minimaalne vahekaugus pliidi pinna ja köögi öhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 45cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65cmning gaasi- või kombineeritud pliidi puhul väiksem kui . Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.
• Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid onõpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.
• Öhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.
  • Kui õhupuhasti puhastusnõudeid ja

kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht.

• Kubu all ei tohi toidukasutamisel kasutada leeke.
• Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab olema kontrollitud tingimustes, et vältida kuuma öli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

• Årge ühendage elektrivörku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid.
• Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suits.

⚠ TÄHELEPANU! Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.

• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta!
• Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke öiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!·Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

- Toode on möeldud kasutamiseks maksimaalselt kuue keedualaga pliidi korral.

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode körvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja

tervisele.

Sümbol ■ tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse, olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskondlike möjude vähendamiseks kasutamise ajal:

Lülita tömbekapp minimaalkiirusel sisse kohe kui oled hakanud sööki valmistama ning lase sel töötada paar minutit pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav löhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusus ja vähendada müra.

Kasutamine

Öhupuhasti on ette nähtud küpsetuslöhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Öhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatömberežiimis kui ka öhku filtreeriva toasisese tsirkulatsiooniga režiimis.

Öhu väljatömbega versioon

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

TÄHELEPANU!

Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.

Väljatõmbetoru diameeter peab olema sama suur kui ühendusvõru oma.

TÄHELEPANU!

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Ühendage öhupuhasti väljatömbetorude ja seinal asuvate väljalaskeavadega, mille diameeter on vördne öhupuhasti väljalaskeava (ühendusäärikuga) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tömme ja suureneb oluliselt müra.

Seetõttu ei võta meie sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru.

! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°).

! Vältige toru ristlöike olulist muutumist.

Filtersüsteem

Välja tömmatud öhk puhastatakse rasvast ja löhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

Paigaldamine

Järgides paigaldusjuhendi jooniseid, tehke kuus ava (∅ 8mm, sügavus 40mm), nagu puurimisšabloonil näidatud, et kinnitada öhupuhasti ja väljatömbe tugikonstruktsioon. Paigaldamise löpus veenduge, et öhupuhasti ja väljatömbeava oleksid täpselt kohakuti.

Paigaldamine

Enne paigaldamise algust:

- Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.

- Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.

- Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välia ja hoidke alles.

Öhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seinte/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud tehniku poole. Sein/lagi peab olema küllalt tugev, et öhupuhasti raskust kanda.

Töötamine

Mudel A

I || ||> Ⓛ - T1 T2 T3 T4 T5

Mudel B

I || III L -T1 T2 T3 T4 T5

Esimene kiirus (T1)

Esimese kiiruse aktiveerimiseks vajutage nuppu T1. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema. Öhupuhasti väljalülitamiseks vajutage nuppu T1 uuesti.

Teine kiirus (T2)

Teise kiirus aktiveerimiseks vajutage nuppu T2. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema. Öhupuhasti väljalülitamiseks vajutage nuppu T2 uuesti.

Kolmas kiirus ja BOOSTER (lisavõimsus) (T3), ainult mudel A

Kui ōhupuhasti on välja lūlitatud või aktiivne on esimene või teine kiirus, saab kolmanda kiiruse aktiveerida nupust T3 ning LED süttib püsiva tulega põlema.

Teine vajutus nupule T3 lülitab sisse funktsiooni Booster. Booster'i saab aktiveerida ainult siis, kui on aktiveeritud kolmas kiirus. Kui Booster on sisse lülitatud, hakkab LED T3 vilkuma. Kui Booster töötab, saab ümber lülituda esimesele või teisele kiirusele, vajutades soovitud kiiruse nuppu T1 või

T2 – Booster lülitub välja ning aktiveerub valitud kiirus.

Öhupuhasti väljalülitamiseks, kui Booster on aktiveeritud, vajutage nuppu T3 uuesti.

5 minuti pärast lülitub Booster automaatselt välja ning aktiveerub kolmas kiirus.

Kolmas kiirus (T3), ainult mudel B

Teise kiirus aktiveerimiseks vajutage nuppu T3. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema. Öhupuhasti väljalülitamiseks vajutage nuppu T3 uuesti.

Taimer (T4)

Taimeri saab aktiveerida, kui sees on esimene, teine või kolmas kiirus. Kui funktsioon on aktiveeritud, süttivad pideva tulega põlema nii taimeri LED (T4) kui ka varem valitud kiiruse oma (T1/T2/T3).

Taimeri töö kestus oleneb valitud kiirusest.

Esimene kiirus T1 = kestus 20 minutit

Teine kiirus T2 = kestus 15 minutit

Kolmas kiirus T3 = kestus 10 minutit.

Kui kiirus on ajastatud, saab taimeri välja lülitada, vajutades nupule T4 või ühele kahest teisest ajastusega kiirusest.

Öhupuhasti väljalülitamiseks vajutage uuesti selle kiiruse nuppu, millega eelnevalt töötas ajastus.

MÄRKUS. ainult mudel A

Taimerit ei saa aktiveerida, kui töötab Booster. Kui aeg saab täis, siis lülitub öhupuhasti välja. Kui kiirus on ajastatud, saab teisele kiirusele ümber lülituda, vajutades soovitud kiiruse nuppu – see toiming lülitab taimeri välja.

Lamp (T5)

Lambi saab põlema panna mistahes ajal, vajutades nupule T5. Kui funktsioon on aktiveeritud, süttib LED püsiva tulega põlema.

Filtrite seadistamine

Filtrite näidikud saab aktiveerida ja inaktiveerida ainult siis, kui öhupuhasti on välja lülitatud.

Seadistamise menüüsse pääsemiseks vajutage pikemalt alla nupud T2 + T3, kui olete menüüsse sisenenud, hakkabT1 vilkuma.

Eelseadistus on järgmine:

- rasvafiltri näidik (T2) põleb, seega on aktiivne;

- löhnafiltri näidik (T3) ei põle, seega pole aktiivne.

T2 – rasvafiltri aktiivsuse/inaktiivsuse näidik T3 – löhnafiltri aktiivsuse/inaktiivsuse näidik Menüüst väljumiseks vajutage pikemalt alla nupp T1 või oodake 10 sekundit

Öhupuhasti annab korrapäraste ajavahemike järel teada, et filtreid tuleb hooldada:

- rasvafiltrit iga 40 tunni järel;

- löhnafiltrit iga 160 tunni järel.

Kui sellisel juhul puudutab kasutaja väljalülitatud õhupuhastil mistahes nuppu, kuvatakse 10 sekundiks liidesel ühte kahest võimalusest:

- kui vilguvad T1 + T2: tuleb hooldada rasvafiltrit;

- kui vilguvad T1 + T3 : tuleb hooldada löhnafiltrit.

10 sekundi jooksul saab rasvafiltri lähtestada, vajutades nuppudele T1 + T2, ja löhnafiltri, vajutades nuppudele T1 + T3. Kui lähtestamine on löpule viidud, vilguvad vastavad nupud kiiresti kaks korda. Nüüd töötab liides edasi nagu tavaliselt.

Tähelepanu!

10 sekundi jooksul töötab öhupuhasti tavapäraselt, kiiruse nupud visuaalset märguannet ei anna. Kui 10 sekundi jooksul ühtegi toimingut ei tehta, löpetavad LEDid vilkumise ja visuaalsed märguanded käituvad jälle nagu tavaolukorras.

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÖI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Joonis 18

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tömmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks) Joonis 19

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad löhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Şeda EI TOHI pesta ega taasaktiveerida

Ümmargune söefilter

Asetage üks filter kummalegi küljele nii, et need kataks mootori tööratta mölemad kaitsevõred, seejärel pöörake päripäeva.

Nende mahavõtmiseks pöörake vastupäeva.

Pirnide vahetamine

Õhupuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikema kestvusega vörreldes tavalampidega ning nende elektrienergia kokkuhoid on 90%.

Pirnide väljavahetamiseks pöörduge teeninduskeskuse poole.
