APLOMB PRF0166940 - Virtuvės gartraukis ELICA - Nemokama naudojimo instrukcija

Prekės ženklas	ELICA
Modelis	APLOMB PRF0166940
Produkto tipas	Ištraukimo gartraukis (ištraukimo arba filtravimo versija)
Greičių skaičius	3 greičiai + booster (A modelis) arba 3 greičiai (B modelis)
Laikmačio funkcija	Taip, su reguliuojama trukme pagal greitį (20 min, 15 min, 10 min)
Apšvietimas	LED, keičiamas tik techninės pagalbos tarnybos
Riebalų filtras	Metalinis, plaunamas indaplovėje (valymas kas mėnesį)
Anglies filtras	Aktyvus, recirkuliacijos versijai, keičiamas kas 4 mėnesius (neplaunamas)
Minimalus saugos atstumas (elektrinė)	45 cm
Minimalus saugos atstumas (dujos)	65 cm (arba daugiau pagal viryklės instrukcijas)
Maitinimo šaltinis	Žr. techninę lentelę (230 V / 50 Hz tipiškai)
Energijos sąnaudos	LED: 90% taupymo, palyginti su tradicinėmis lemputėmis
Triukšmo lygis	Nenurodyta (įvertinta pagal EN/IEC 60704 standartą)
Siurbimo galia	Nenurodyta
Ištraukimo kanalo skersmuo	Lygus jungiamojo flanšo skersmeniui (nenurodyta)
Svoris	Nenurodyta
Matmenys (P x G x A)	Nenurodyta
Medžiagos	Nerūdijantis plienas ar kita (nenurodyta)
Montavimo tipas	Ant sienos arba po spintele (pagal modelį)
Filtrų prisotinimo indikatorius	Taip (mirksintys LED riebalų ir kvapų filtrams)
Garantija	Nenurodyta (kreiptis į pardavėją)
Techninė pagalba	Kreiptis į techninės pagalbos tarnybą dėl lempos keitimo

Dažnai užduodami klausimai - APLOMB PRF0166940 ELICA

Kaip sumontuoti gartraukį APLOMB PRF0166940?

Suveikite instrukcijas pagal vadovą. Išgręžkite 6 skyles (∅ 8 mm, gylis 40 mm) pagal gręžimo šabloną, kad pritvirtintumėte atramą ir kanalą. Po montavimo patikrinkite išlygiavimą. Elektros prijungimui naudokite standartinį jungiklį, jei reikia.

Kokį minimalų atstumą reikia išlaikyti tarp gartraukio ir viryklės?

Minimalus atstumas yra 45 cm elektrinei viryklei ir 65 cm dujinei arba mišriai viryklei. Laikykitės jūsų viryklės instrukcijų, jei nurodytas didesnis atstumas.

Kaip išvalyti riebalų filtrus?

Valykite metalinį filtrą kartą per mėnesį neagresyvia plovikliu, rankomis arba indaplovėje žemoje temperatūroje ir trumpu ciklu. Plovimas indaplovėje gali pakeisti filtro spalvą, bet neturi įtakos jo veikimui.

Kaip dažnai keisti anglies filtrą?

Aktyviosios anglies filtrą reikia pakeisti kas 4 mėnesius. Jo negalima valyti ar regeneruoti. Naudokite tik recirkuliacijos versijoje.

Ką daryti, jei mirksi indikatoriai T1+T2 arba T1+T3?

Tai reiškia, kad riebalų filtrą (T1+T2) arba kvapų filtrą (T1+T3) reikia prižiūrėti. Atstatykite paspausdami atitinkamus mygtukus per 10 sekundžių po įjungimo. Po atstatymo indikatoriai greitai mirksi du kartus.

Kaip įjungti booster režimą?

Booster režimas prieinamas tik A modelyje. Pirmiausia įjunkite trečiąjį greitį (T3), tada dar kartą paspauskite T3. LED T3 mirksi. Booster automatiškai išsijungia po 5 minučių ir grįžta trečiasis greitis.

Ar galiu naudoti gartraukį be ištraukimo kanalo?

Taip, filtravimo versijoje. Turite sumontuoti aktyviosios anglies filtrą (nepridedamas), kad oras būtų recirkuliuojamas patalpoje. Jei naudojate ištraukimo versiją, ištraukimo kanalą reikia įsigyti atskirai.

Kaip pakeisti LED apšvietimą?

LED keitimą turi atlikti techninės pagalbos tarnyba. Naudokite tik vadove nurodytą lempos tipą. Nenaudokite gartraukio be tinkamai sumontuotų lempų.

Ar gartraukis tinka indukcinei kaitlenei?

Taip, gartraukis gali būti montuojamas virš bet kokio tipo kaitlentės, įskaitant indukcinę, jei laikomasi minimalių saugos atstumų (45 cm elektrinei).

Ką daryti gedimo ar anomalijos atveju?

Pirmiausia patikrinkite maitinimą ir saugiklius. Jei problema išlieka, atjunkite prietaisą ir kreipkitės į techninės pagalbos tarnybą. Nebandykite taisyti patys. Išsaugokite vadovą ateičiai.

NAUDOJIMO INSTRUKCIJA APLOMB PRF0166940 ELICA

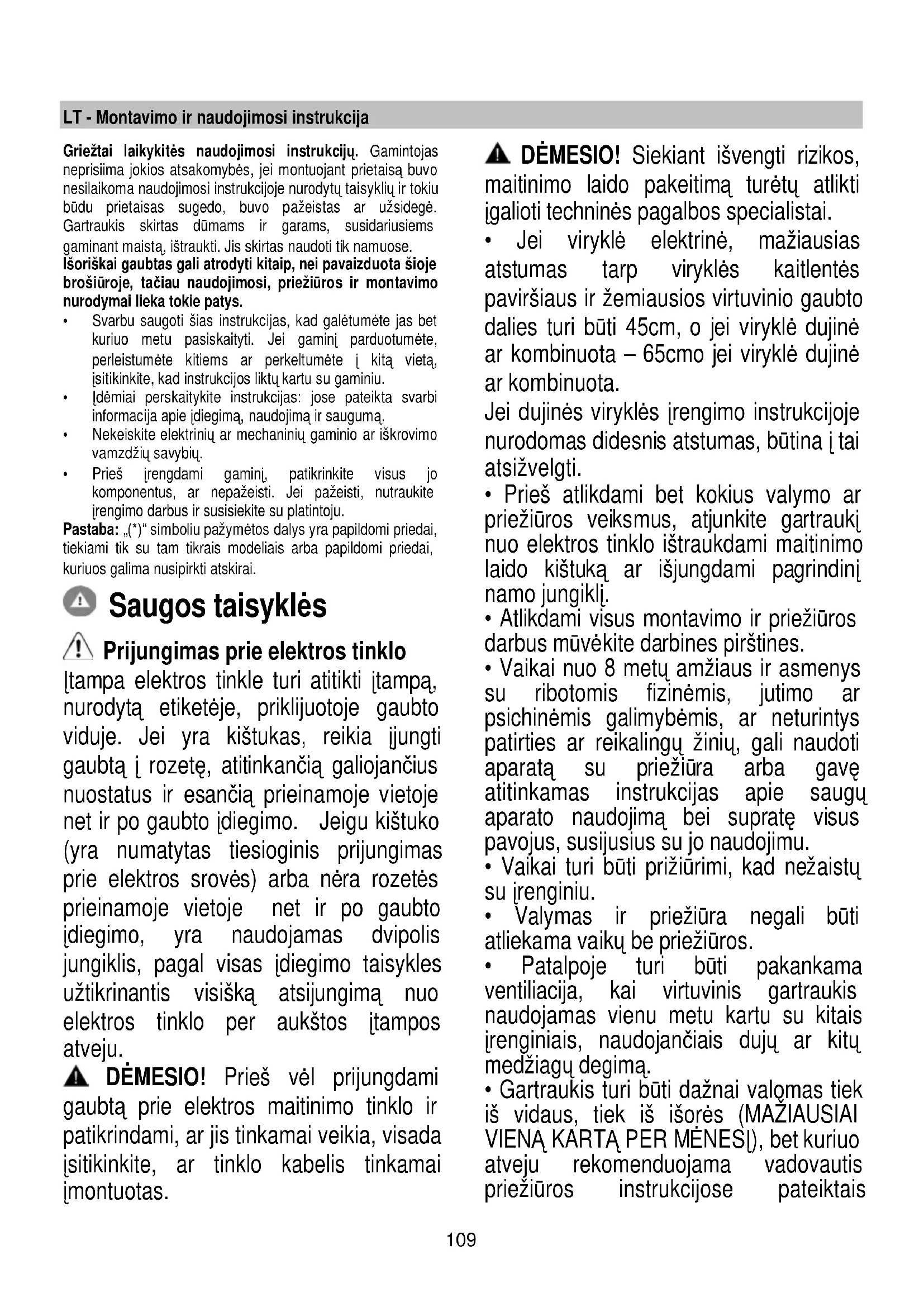

LT Montavimo ir naudojimosi instrukcija

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

• Svarbu saugoti šias instrukcijas, kad galétumète jas bet kuriuo metu pasiskaityti. Jei gamini parduotumète, perleistumète kitiems ar perkeltumète i kitą vieta, jsitikinkite, kad instrukcijos liktu kartu su gaminiu.
• Idémiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie jdiegima, naudojima ir sauguma.
• Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo vamzdžių savybių.
• Prieš jrengdami gamini, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite jrengimo darbus ir susisiekite su platintoju.

Pastaba: „(*)" simboliu pažymetos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklès

Prijungimas prie elektros tinklo

Įtampa elektros tinkle turi atitikti įtampa, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubtą i rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

⚠ DÈMESIO! Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

⚠ DĖMESIO! Siekiant išvengti rizikos, maitinimo laido pakeitimą turėtu atlikti igalioti techninės pagalbos specialistai.

- Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 45cm, o jei viryklė dujinė ar kombinuota – 65cmo jei viryklė dujinė ar kombinuota.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungikli.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbines pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais irenginiais, naudojančiais duju ar kitų medžiagų degimą.
• Gartraukis turi būti dažnai valąmas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAL VIENA KARTA PER MĖNESI), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais

nurodymais.

• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukciju, gali kilti gaisro pavojus.
• Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių instrukciju vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisra, dėl to jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

• Nejunkite jrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.
• Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.
  • Įsiurbiamas oras negali būti išleidžiamas į vamzdyną naudojamą dūmu, susidariusių dėl duju ar kitų medžiągu degimo, išmetimui.

⚠ DĚMĚSIŐ! Netinkamai sumontavus varžtus ir kitas tvirtinimo detales nurodytas šiose instrukcijose, gali kilti pavojų su elektra.

• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempu, nes rizikuojate elektros nutrenkimu.
• Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių!
• Gartraukis JOKIAIS BÜDAIS negali būti naudojamas, kaip atrama, nebent aiškiai nurodyta kitaip.
• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
• Iškilus dvejonėms, kreipkitės i įgaliotą aptarnavimo centra ar panašų kvalifikuotą personalą.

⚠ DĖMESIO! Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

- Gaminys pritaikytas naudoti su kaitlentémis, kuriose yra ne daugiau kaip 6 kaitvietès.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atlieku, (EEl atlieku).

Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas i tam tikra atlieku surinkimo punkta elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atlieku šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojima, rinkima ir pakartotinį panaudojima, kreipkitės i specialią vietine įstaiga, buitinių atlieku rinkimo centra ar parduotuve, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, ijkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotają veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-us) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maista, ištraukti. Jis skirtas naudoti tik namuose.

Gaubtas gali būti naudojamas oro ištraukimo i išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Versija su siurbimo iranga

Garai išstumiami i išorę per iškrovos vamzdį, pritvirtintą prie jungės.

⚠️ DÈMESIO!

Iškrovimo vamzdis nepridedamas, jj reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenj.

⚠️ DÉMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijungti gaubta prie išvedamuju vamzdžiu ir išvedamuju angu sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

Jei nutekėjimo žarnos ir angos sienoje yra mažesnio skersmens, sumažėja traukiamoji geba ir stipriai padidėja triukšmingumas.

Gamintojas neprisiima su tuo susijusios atsakomybės.

! Naudokite pakankamo ilgio vamzdj.

! Naudokite kuo tiesesnì vamzdì (didžiausias vamzdžio nuokrypio kampas – 90°).

! Stenkitės iš esmės nekeisti vamzdžių sekciju.

Versija su filtru

Prieš patekdamas i kambari, itraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyviaja anglimi sistema.

Irengimas

Vadovaudamiesi jrengimo bržiniais, išgržkite 6 angas (∅ 8 mm, 40 mm gylio) gržimo šablone nurodytuose taškuose, kuriuose bus tvirtinamas gaubtas ir židinio atraminė plokštė. jrengimo pabaigoje jsitikinkite, kad gaubtas ir židinys išděstyti vienoje linijoje.

Montavimas

Prieš pradedami jrengima:

• Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai jrengimo vietai.
• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte, (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubta filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantiju ir t.t.), jas išimkite ir saugokite.

Jei prie gaubto yra tvirtinimo pleištai, pritaikyti daugumai sienu/lubu, vis tiek reikia iškviesti kvalifikuotą specialistą, kuris patikrintu, ar medžiagos pritaikytos tam sienu/lubu tipui. Sienos/lubos turi būti pakankamai storos, kad išlaikytu gaubto svorj.

Veikimas

A modelis

| || |||> Ⓛ T1 T2 T3 T4 T5

B modelis

I || III L -T1 T2 T3 T4 T5

Pirmas greitis (T1)

Paspauskite T1, kad suaktyvintumėte pirmą greitį. Kai funkcija suaktyvinta, šviesos diodas įsijungia ir lemutė dega nuolat. Dar kartą paspauskite T1, kad išjungtumėte gartraukį.

Antras greitis (T2)

Paspauskite T2, kad suaktyvintumėte antrą greitį. Kai funkcija suaktyvinta, šviesos diodas įsijungia ir lemputė dega nuolat. Dar kartą paspauskite T2, kad išjungtumėte gartraukį.

Trečias greitis ir „BOOSTER“ (STIPRINTUVAS) (T3) tik A modelyje

Kai gartraukis išjungtas arba aktyvus pirmas arba antras greitis, trečia greiti galima suaktyvinti paspaudus mygtuką T3; jsijungs šviesos diodas, o lemputė degs nuolat.

Dar kartą paspauskite T3 ir jsijungs booster. Booster galima suaktyvinti tik tada, kai jau aktyvus trečias greitis. Kai booster ijungtas, šviesos diodas T3 pradeda mirksėti. Booster veikiant, galima pereiti prie pirmo arba antro greičio paspaudus pageidaujamą greičio mygtuką T1 arba T2; booster išsijungs ir bus suaktyvintas pasirinktas greitis.

Kai booster ijungtas, dar kartą paspauskite T3, kad išjungtumėte gartraukį.

Po 5 min. booster išsijungia automatiškai ir automatiškai suaktyvinamas trečias greitis.

Trečias greitis (T3) tik B modelyje

Paspauskite T3, kad suaktyvintumėte antrą greitį. Kai funkcija suaktyvinta, šviesos diodas įsijungia ir lemputė dega nuolat. Dar kartą paspauskite T3, kad išjungtumėte gartraukį.

Laikmatis (T4)

Laikmatj galima suaktyvinti tuomet, kai aktyvus pirmas, antras arba trečias greitis. Kai funkcija suaktyvinta, tiek laikmačio (T4), tiek prieš tai pasirinkto greičio (T1/T2/T3) šviesos diodas įsijungia ir dega nuolat.

Laikmatis veikia atsižvelgiant i pasirinkta greitj.

Pirmas greitis T1 = trukmė 20 min.

Antras greitis T2 = trukmė 15 min.

Trečias greitis: T3 = trukmė 10 min.

Kai greitis yra nustatyto laiko, laikmatj galima išjungti paspaudus T4 arba vieną iš kitų dviejų neaktyvių greičių.

Norėdami išjungti gartraukį, dar kartą paspauskite greitį, kuriam prieš tai buvo taikytas laiko nustatymas.

Laikmačio negalima suaktyvinti tuomet, kai aktyvus booster. Pasibaigus laikui, gartraukis išsijungia. Kai greitis yra nustatyto laiko, prie kitų greičių galima pereiti paspaudus pageidaujamą greičio mygtuką ir šiuo veiksmu laikmatis bus išjungtas.

Lemputé (T5)

Lemputę galima suaktyvinti bet kuriuo metu paspaudus klavišą T5. Kai funkcija suaktyvinta, šviesos diodas įsijungia ir lemputė dega nuolat.

Filtro nustatymas

Filtro rodiklius suaktyvinti arba išjungti galima tik tada, kai gartraukis išjungtas.

Norėdami įjungti konfigūravimo meniu, ilgai spauskite T2+T3, o atidarius meniu T1 pradės mirksėti.

Numatytasis nustatymas yra:

- riebalų filtro rodiklis (T2) ijungtas, tai yra, aktyvus;

- kvapų filtro rodiklis (T3) išjungtas, tai yra, neaktyvus.

T2 suaktyvina / išjungia riebalų filtro rodiklj. T3 suaktyvina / išjungia kvapų filtro rodiklj. Norėdami išjungti meniu, ilgai spauskite T1 arba palaukite 10 sek.

Filtro atstatymas

Gartraukis regulariais intervalais praneša, kad reikia atlikti filtro priežiūros darbus:

- riebalų filtras kas 40 valandų;

– kvapų filtras kas 160 valandų.

Šiuo atveju, kai gartraukis išjungtas ir naudotojas palies bet kurį mygtuką, sąsajoje 10 sek. bus rodomas pranešimas apie dviejų tipų reikalingus veiksmus:

- jei T1+T2 mirksi: riebalų filtro priežiūra;

- jei T1+T3 mirksi: kvapų filtro priežiūra.

Per 10 sek. galima atstatyti riebalų filtrą paspaudus T1+T2 ir atstatyti kvapų filtrą paspaudus T1+T3. Baigus atstatyti, mygtukų kombinacijos greitai sumirksi du kartus. Dabar sąsaja veiks kaip įprastai.

Dèmesio:

10 sek. laikotarpj gartraukis veiks kaip jprastai, bet greičio mygtukuose nebus matomi vaizdiniai signalai. Jei per 10 sek. nebus atliktas joks veiksmas, šviesos diodai nustos mirksėti ir vaizdiniai signalai vėl bus rodomi kaip jprastai.

Priežiūra

Valymas

Valymui naudokite TIK šluostę, suvilgytą skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras

18 pav.

Sulaiko kepamų riebalų daleles.

Turi būti valomas vieną kartą per mėnesį švelniais valikliais, rankiniu būdu ar indaplovėje atitinkamoje temperatūroje ir trumpuoju ciklu.

Plaunant metalini nuo riebalu sauganti filtrą indaplovėje, jis gali prarasti spalva, bet jo filtravimo savybės išliks nepakitusios

Norėdami išmontuoti riebalų filtra, patraukite spyruoklinę atkabinimo rankeną.

Anglies filtras (tik filtravimo režimu)

19 pav.

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Anglies filtras prisipildo naudojant jì ilgą laika, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet kokiu atveju, kapsule reikia keisti mažiausiai kas keturis mėnesius. NEGALIMA plauti ar regeneruoti.

Apvalūs anglies filtrai

Pridėkite po vieną filtrą prie kiekvieno šono, padengdami variklio diską apsaugančias groteles, po to pasukite juos laikrodžio rodyklės kryptimi.

Norėdami nuimti filtrus, pasukite kiekvieną filtrą prieš laikrodžio rodyklę.

Lempų keitimas

Gartraukyje jrengta diodu technologijos apšvietimo sistema. Diodai užtikrina optimalų apšvietimą, be to, ju naudojimo laikas iki 10 kartų ilgesnis nei tradicinių lempučių, taigi sutaupoma 90 % elektros energijos.

Jei norite juos pakeisti, kreipkitės i techninio aptarnavimo tarnyba.
