Marcă	ELICA
Model	APLOMB PRF0166940
Tip de produs	Hotă aspirantă (versiune aspirantă sau filtrantă)
Număr de viteze	3 viteze + booster (modelul A) sau 3 viteze (modelul B)
Funcție timer	Da, cu durată reglabilă în funcție de viteză (20 min, 15 min, 10 min)
Iluminare	LED, înlocuibil doar de serviciul tehnic
Filtru de grăsime	Metalic, lavabil în mașina de spălat vase (curățare lunară)
Filtru de cărbune	Activ, pentru versiunea de recirculare, de schimbat la fiecare 4 luni (nu se spală)
Distanța minimă de siguranță (electric)	45 cm
Distanța minimă de siguranță (gaz)	65 cm (sau mai mult conform instrucțiunilor plitei)
Alimentare electrică	Vezi plăcuța de identificare (230 V / 50 Hz tipic)
Consum energetic	LED: economie de 90% față de becurile tradiționale
Nivel sonor	Nespecificat (estimat conform standard EN/IEC 60704)
Capacitate de aspirare	Nespecificată
Diametrul conductului de evacuare	Egal cu diametrul flanșei de racord (nespecificat)
Greutate	Nespecificată
Dimensiuni (L x A x Î)	Nespecificate
Materiale	Oțel inoxidabil sau altul (neprecizat)
Tip de instalare	Murală sau sub dulap (în funcție de model)
Indicator de saturație a filtrelor	Da (LED intermitente pentru filtru de grăsime și anti-mirosuri)
Garanție	Nespecificată (consultați vânzătorul)
Serviciu post-vânzare	Contactați serviciul de asistență tehnică pentru înlocuirea becului

Întrebări frecvente - APLOMB PRF0166940 ELICA

Cum se instalează hota APLOMB PRF0166940 ?

Urmați cu strictețe instrucțiunile din manual. Faceți 6 găuri (∅ 8 mm, adâncime 40 mm) conform șablonului de găurire pentru fixarea suportului și a conductului. Verificați alinierea după instalare. Pentru racordarea electrică, utilizați un întrerupător normalizat dacă este necesar.

Ce distanță minimă trebuie respectată între hotă și plită ?

Distanța minimă este de 45 cm pentru o plită electrică și de 65 cm pentru o plită pe gaz sau mixtă. Respectați instrucțiunile plitei dvs. dacă este specificată o distanță mai mare.

Cum se curăță filtrele de grăsime ?

Curățați filtrul metalic o dată pe lună cu un detergent neagresiv, manual sau în mașina de spălat vase la temperatură scăzută și ciclu rapid. Spălarea în mașina de spălat vase poate decolora filtrul, dar nu îi afectează performanța.

La ce frecvență trebuie schimbat filtrul de cărbune ?

Filtrul de cărbune activ trebuie înlocuit la fiecare 4 luni maximum. Nu poate fi curățat sau regenerat. Utilizați-l doar în versiunea de recirculare.

Ce trebuie făcut dacă indicatoarele T1+T2 sau T1+T3 clipesc ?

Aceasta indică faptul că filtrul de grăsime (T1+T2) sau filtrul anti-mirosuri (T1+T3) necesită întreținere. Resetați apăsând tastele corespunzătoare în 10 secunde după alimentarea cu energie. După resetare, indicatoarele clipesc rapid de două ori.

Cum se activează modul booster ?

Modul booster este disponibil doar pe modelul A. Activați mai întâi a treia viteză (T3), apoi apăsați din nou pe T3. LED-ul T3 clipește. Boosterul se oprește automat după 5 minute și a treia viteză revine.

Pot folosi hota fără conduct de evacuare ?

Da, în versiunea filtrantă. Trebuie să instalați un filtru de cărbune activ (nu este furnizat) pentru a recircula aerul în cameră. Dacă utilizați versiunea aspirantă, conductul de evacuare trebuie achiziționat separat.

Cum se înlocuiește iluminarea LED ?

Înlocuirea LED-urilor trebuie efectuată de serviciul de asistență tehnică. Utilizați doar tipul de lampă specificat în manual. Nu utilizați hota fără ca becurile să fie montate corect.

Este hota potrivită pentru o plită cu inducție ?

Da, hota poate fi instalată deasupra oricărui tip de plită, inclusiv inducție, cu condiția respectării distanțelor minime de siguranță (45 cm pentru electric).

Ce trebuie făcut în caz de defecțiune sau anomalie ?

Verificați mai întâi alimentarea electrică și siguranțele. Dacă anomalia persistă, deconectați aparatul și contactați serviciul post-vânzare. Nu încercați reparații pe cont propriu. Păstrați manualul pentru referință.

MANUAL DE UTILIZARE APLOMB PRF0166940 ELICA

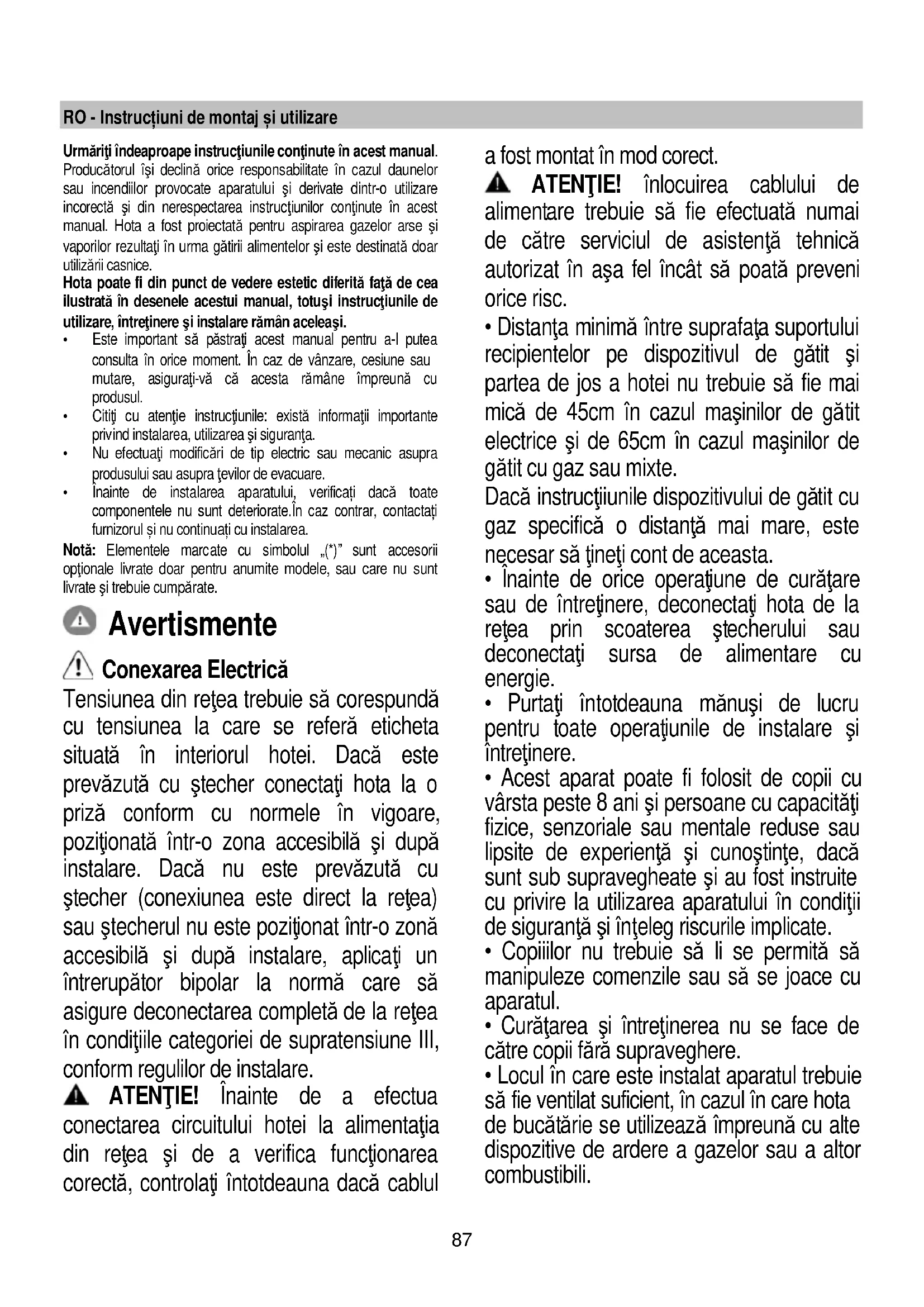

RO Instructiuni de montaj și utilizare

Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul.
• Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra tevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate.În caz contrar, contactați fumizorul și nu continuați cu instalarea.

Notă: Elementele marcate cu simbolul „(*)” sunt accesorii opționale livrate doar pentru anumite modele, sau care nu sunt livrate și trebuie cumpărate.

Avertismente

Conexarea Electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher conectați hota la o priză conform cu normele în vigoare, poziționată într-o zona accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

ATENTIE! Înainte de a efectua conectarea circuitului hotei la alimentația din rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă cablul

a fost montat în mod corect.

ATENTIE! înlocuirea cablului de alimentare trebuie să fie efectuată numai de către serviciul de asistență tehnică autorizat în așa fel încât să poată preveni orice risc.

- Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 45cm în cazul mașinilor de gătit electrice și de 65cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

- Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.

- Purtatii întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.

- Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt sub supravegheate și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.

- Copiiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.

- Curățarea și întreținerea nu se face de către copii fără supraveghere.

- Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispositive de ardere a gazelor sau a altor combustibili.

• Hota trebuie să fie curățată în mod regular atât în interior cât și în exterior(cel puțin o dată pe lună).
• Trebuie să se respecte în mod expres ceea ce este indicat în Instructiunile de întreținere.
• Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizati numai tipul de becuri indicat în sectiunea Întreținere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație.

Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzeste și aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinti pe durata utilizării.

• Nu conectați aparatul la rețeaua electrică până când instalarea este până când instalarea nu este complet complet terminată.
• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la nici un sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alti combustibili.

ATENTIE! Neinstalarea şuruburilor sau a dispozitivul de fixare în conformitate cu aceste instrucțiuni poate duce la pericolelor de natură electrică.

• Nu folosiți și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folositi niciodată hota fără ca aceasta să aibă grilele montate

în mod eficient.

• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat în mod expres.
• Folosiți numai şuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de şuruburi.
• Utilizați lungimea corectă pentru șuruburile identificate în Ghidul de instalare.
• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

ATENTIE! Nu utilizați cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.

- Produsul este aprobat pentru instalare cu plite de gătit cu maxim 6 arzatoare.

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deşeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/ele sporită/e doar în cazuri extreme. Înlocuți filtrul/ele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/ele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Versiunea aspirare

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

ATENTIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

ATENTIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Racordati hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de record).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestațiilor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folositi un tub de lungime minimă indispensabilă.

! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°).

! Evitați schimbările drastice de sectiune ale tubului.

Versiunea cu filtrare

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Instalarea

Așa cum este descris în desenele de instalare, efectuați 6 găuri (∅ 8 mm, adâncime 40 mm), în pozițiile indicate în șablonul de foraj, pentru a fixa suportul de sprijin al hotei și coșul de fum. Verificati după instalare ca hota și coșul de fum sunt aliniate perfect.

Montarea

Informații preliminare pentru instalare:

• Verificați ca produsul cumpărat să fie de dimensiune și volum adecvat zonei de instalare alese.
• Scoateți filtrul/filtrele de cărbun activ dacă sunt fumizate (a se vedea paragraful relativ). Acesta/acestea vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
• Verificați ca in interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu şuruburi, garanția etc.), eventual să le scoateți și să le păstrați.

Hota este dotată cu dibluri de fixare adecvate pentru toți peretii/tavane. Este necesar, totuși, să cereti parerea unui tehnician specialist pentru a se asigura de calitatea materialelor și felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține gretutatea hotei.

Functionarea

Model A

Apăsați pe T1 pentru a activa viteza întâi. Când funcția este activată, indicatorul luminos se aprinde cu lumină fixă. Apăsați din nou pe T1 pentru a opri hota.

Viteza a doua (T2)

Apăsați pe T2 pentru a activa viteza a doua. Când funcția este activată, indicatorul luminos se aprinde cu lumină fixă. Apăsați din nou pe T2 pentru a opri hota.

Viteza a 3-a și BOOSTER (Amplificare) (T3) doar modelul A

Atunci când hota este dezactivată, sau când sunt activate viteza întâi sau a doua, viteza a treia poate fi activată prin apăsarea butonului T3 și indicatorul luminos se va aprinde, cu lumină fixă. O nouă apăsare a butonului T3 va determina activarea funcției booster. Funcția booster poate fi activată numai după ce viteza a treia a fost deja activată. Când funcția booster este pomită, indicatorul luminos T3 va începe să clipească. În timp ce funcția booster este în funcțiune, se poate trece la viteza întâi sau a doua, apăsând pe butonul vitezei dorite T1 sau T2, funcția booster se va opri, iar viteza selectată va fi activată.

Când funcția booster este pornită, apăsați din nou butonul T3 pentru a opri hota.

După 5', funcția booster se va opri automat, iar viteza a treia va fi activată automat.

Viteza a 3-a (T3) doar modelul B

Apăsați pe T3 pentru a activa viteza a doua. Când funcția este activată, indicatorul luminos se aprinde cu lumină fixă. Apăsați din nou pe T3 pentru a opri hota.

Temporizator (T4)

Temporizatorul poate fi activat atunci când este activată viteza întâi, a doua sau a treia. Când funcția este activată, atât indicatorul luminos al Temporizatorului (T4) cât și cel aferent vitezei selectate în prealabil (T1/T2/T3) se vor aprinde cu lumină fixă.

Durata temporizatorului depinde de viteza selectată:

Viteza întâi T1 = durată 20'

Viteza a doua T2 = durată 15'.

Viteza a treia: T3 = durată 10'.

Atunci când o viteză este temporizată, temporizatorul poate fi dezactivat prin apăsarea butonului T4, sau prin selectarea uneia dintre celelalte două viteze neactivate. Pentru a opri hota, apăsați din

nou viteza pentru care în prealabil a fost activată temporizarea.

OBSERVATIE: doar modelul A

Temporizatorul nu poate fi activat, când este activată funcția booster. După expirarea intervalului de timp, hota se va opri.

Atunci când o viteză este temporizată, se poate trece la alte viteze, apăsând pe butonul vitezei dorite; această operațiune va determina oprirea temporizatorului.

Lumină (T5)

Lumina poate fi activată în orice moment, prin apăsarea tastei T5.

Când funcția este activată, indicatorul luminos se aprinde cu lumină fixă.

Setare filtru

Activarea sau dezactivarea indicatoarelor filtrului este posibilă numai cu hota oprită.

Pentru a accesa meniul de configurare, apăsați lung pe T2+T3, iar o dată accesat meniul, tasta T1 va începe să clipească.

Setarea predefinită este următoarea:

- filtru de reținere a grăsimilor indicator (T2) aprins, deci activat;

- filtru de reținere a mirosurilor indicator (T3) stins, deci neactivat.

T2 activează/dezactivează indicatorul filtrului de reținere a grăsimilor. T3 activează/dezactivează indicatorul filtrului de reținere a mirosurilor. Pentru a iesi din meniu, apăsați lung pe T1 sau așteptați 10”

Restabilire filtru

La intervale regulate de timp, hota semnalează faptul că este necesară întreținerea filtrelor:

- filtru de reținere a grăsimilor, o dată la 40 de ore;

- filtru de retinere a mirosurilor, o dată la 160 de ore.

În acest caz, cu hota oprită, când utilizatorul va atinge un buton oarecare, interfața va semnala timp de 10" două tipuri de solicitări:

- dacă tastele T1+T2 clipesc: întreținere filtru de reținere a grăsimilor;

- dacă tastele T1+T3 clipesc: întreținere filtru de reținere a mirosurilor.

Pe durata celor 10", va fi posibilă restabilirea filtrului de reținere a grăsimilor, apăsând pe T1+T2 și restabilirea filtrului de reținere a mirosurilor, apăsând pe T1+T3. După finalizarea operațiunii de restabilire, perechile de taste se vor aprinde intermitent rapid, de două ori. După aceea, interfața va funcționa ca de obicei.

Atentie:

Pe durata celor 10", hota va funcționa normal, însă nu se vor transmite semnale de tip vizual pe butoanele de viteză. Dacă pe durata celor 10" nu se efectuează nicio operațiune, indicatoarele luminoase nu vor mai clipi, iar semnalele de tip vizual vor reveni la normal.

Întreținerea

Curățarea

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenti lichizi neutri. NU UTILIZATI UNELTE SAU

INSTRUMENTE PENTRU CURĂTARE! Evitați folosirea

produselor pe bază de abrazivi NU FOLOSITI ALCOOL!

Filtru anti-grăsimi

Fig. 18

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat o dată pe lună cu detergenti neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metallic anti-grăsimi, spălat cu mașina de spălat vase se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageți mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 19

Retine mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.

Saturatia filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașina de gătit precum și de curățarea regulară a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

NU-I spălați sau refolosiți.

Filtru de cărbune circular

Aplicați unul pe margine pentru acoperirea ambelor grilaje de protecție a rotorului motorului, apoi rotiți în sens orar.

Pentru demontare rotiți în sens antiorar.

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

LEDURILE garantează o iluminare optimă, o durată de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% de energia electrică.

Pentru înlocuire adresați-vă serviciului de asistență tehnică.
