LBL 2 Battery - Puhuri Kärcher - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta lehepuhur
Bränd	Kärcher
Mudel	LBL 2 Battery
Toiteallikas	Liitiumioonaku 18 V (Battery Power 18/25)
Maksimaalne õhukiirus	210 km/h
Maksimaalne õhuvool	220 m³/h
Kiiruste arv	1 (sees/väljas)
Mõõtmed (P x L x K)	975 x 170 x 305 mm
Kaal (ilma akuta)	2 kg
Helirõhutase	74 dB(A)
Garanteeritud helivõimsustase	88 dB(A)
Käe-käe vibratsioon	1,7 m/s² (määramatus K=0,2 m/s²)
Tarne sisu	Puhuritoru (2 osa), lame otsik kriimustusribiga, seade ise (ilma aku ja laadijata)
Ühilduv aku tüüp	Kärcher Battery Power 18 V
Ühilduv laadija	Standardne laadija Battery Power 18 V
Kasutus	Ainult väljas, lehtede, rohu ja hekiprägi puhumine
Hooldus	Hooldust pole vaja (puhasta õhuavad kui määrdunud)
Ohutus	Automaatne seiskumine aku ülekuumenemisel; toru lukustus; kaitse veepritsmete eest
Garantii	Vastavalt riigi tingimustele, katab materjali- ja tootmisvead

Korduma kippuvad küsimused - LBL 2 Battery Kärcher

Kuidas LBL 2 Battery puhurit käivitada?

Sisestage esmalt täielikult laetud aku pesasse, kuni see klõpsatusega paika loksub. Seejärel lükake põhilüliti ettepoole asendisse 1 (sees). Peatamiseks lükake lüliti tagasi.

Kui pikk on aku tööiga?

Tööaeg sõltub aku mahutavusest ja kiiruse tasemest. Battery Power 18/25 akuga võite oodata umbes 15-20 minutit pidevat kasutamist maksimaalsel kiirusel. Võimsus väheneb aku vananedes.

Kas ma saan puhurit kasutada ilma toruta?

Ei, seadet ei tohi kasutada ilma puhuritoruta. Toru on vajalik õhuvoolu suunamiseks ja puhuriga kokkupuute vältimiseks.

Kuidas puhurit puhastada?

Seade ei vaja erilist hooldust. Välispinda võite puhastada niiske lapiga. Veenduge, et õhuavad ja aku pesa oleksid puhtad. Ärge kunagi kastke seadet vette.

Mida teha, kui seade järsku seiskub?

See on sageli tingitud aku ülekuumenemisest. Laske akul mõni minut jahtuda ja proovige uuesti. Kui probleem püsib, kontrollige, kas aku on korralikult kinnitatud või tühjenenud.

Kuidas puhurit hoida?

Hoidke seadet kuivas, külmumiskindlas kohas. Enne hoidmist eemaldage alati aku. Võite selle hoiustada originaalpakendis või riiulil.

Millised tarvikud on saadaval?

Kärcher pakub originaaltarvikuid, nagu lisakud (Battery Power 18 V), kiirlaadijad või tavalised laadijad, samuti varutorud. Vaadake veebisaiti www.kaercher.com.

Kas puhur on vali?

Helirõhutase on 74 dB(A) ja garanteeritud helivõimsustase on 88 dB(A). Kasutamisel on soovitatav kanda kuulmiskaitsevahendeid.

Kas ma saan puhurit vihma käes kasutada?

Ei, seade on kaitstud veepritsmete eest, kuid seda ei tohi vihma kätte jätta. Kasutage ainult kuiva ilmaga ja õues.

Kuidas akut vahetada?

Aku eemaldamiseks vajutage akul asuvat vabastusnuppu. Seejärel sisestage uus aku, kuni see klõpsatusega paika loksub. Kasutage ainult originaalseid Kärcher Battery Power 18 V akusid.

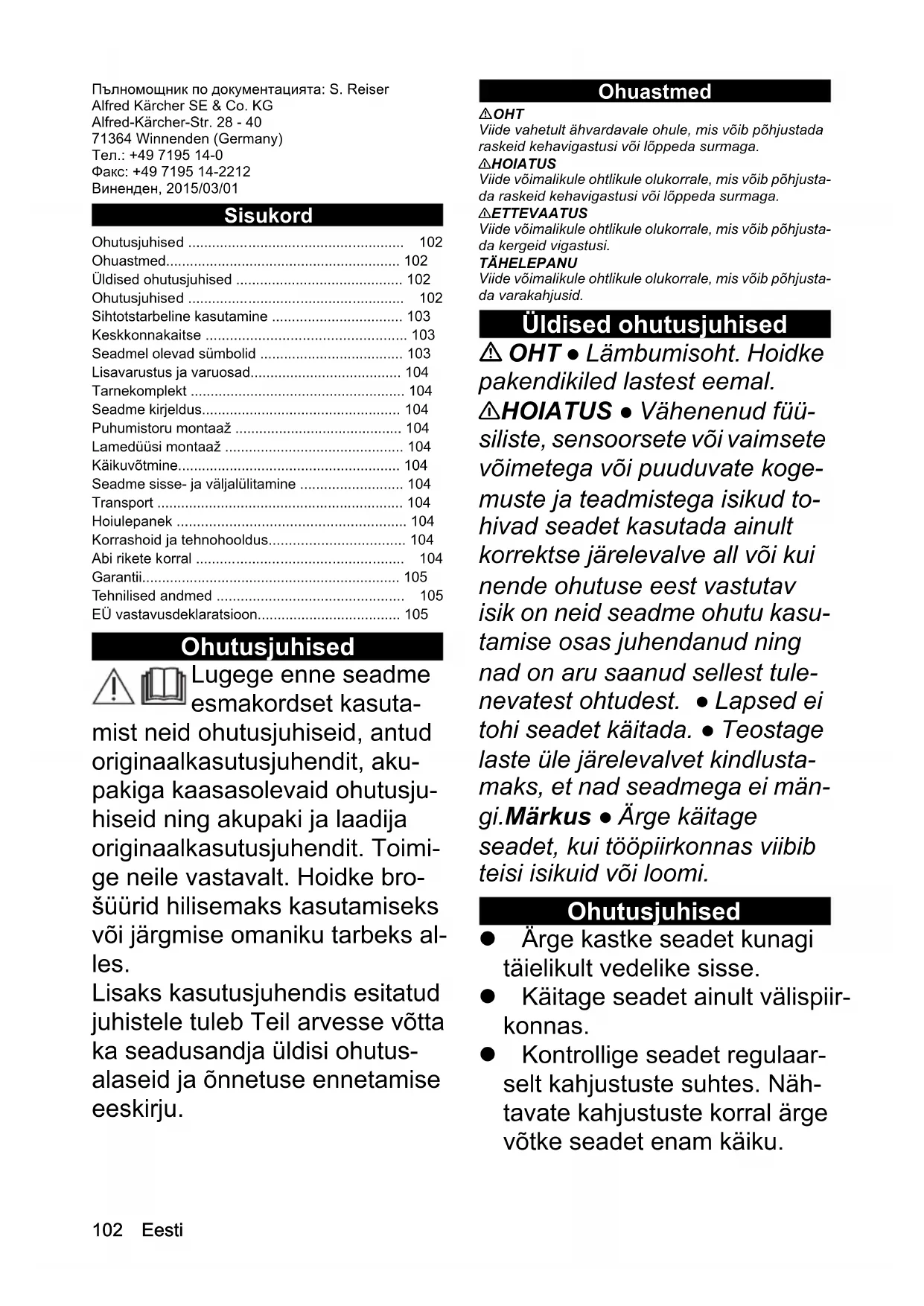

KASUTUSJUHEND LBL 2 Battery Kärcher

Sihtotstarbeline kasutamine 103

Keskkonnakaitse 103

Seadmel olevad sümbolid 103

Lisavarustus ja varuosad.... 104

Tarnekomplekt 104

Seadme kirjeldus.... 104

Puhumistoru montaaž 104

Lamedüüsi montaaž 104

Käikuvõtmine.... 104

Seadme sisse- ja väljalülitamine 104

Transport 104

Hoiulepanek 104

Korrashoid ja tehnohooldus.... 104

Abi rikete korral 104

Garantii.... 105

Tehnilised andmed 105

EÜ vastavusdeklaratsioon.... 105

Ohutusjuhised

Lugege enne seadme esmakordset kasutamist neid ohutusjuhiseid, antud originaalkasutusjuhendit, aku-pakiga kaasasolevaid ohutusju-hiseid ning akupaki ja laadija originaalkasutusjuhendit. Toimige neile vastavalt. Hoidke bro-šüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks al-les.

Lisaks kasutusjuhendis esitatud juhistele tuleb Teil arvesse võtta ka seadusandja üldisi ohutus-alaseid ja õnnetuse ennetamise eeskirju.

Ohuastmed

⚠️OHT

Viide vahetult ähvardavale ohule, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

△HOIATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada varakahjusid.

Üldised ohutusjuhised

⚠️ OHT • Lämbumisoht. Hoidke pakendikiled lastest eemal.

△HOIATUS • Vähenenud füüsiliste, sensoorsete või vaimsete võimetega või puuduvate kogemuste ja teadmistega isikud tohivad seadet kasutada ainult korrektse järelevalve all või kui nende ohutuse eest vastutav isik on neid seadme ohutu kasutamise osas juhendanud ning nad on aru saanud sellest tulenevatest ohtudest. • Lapsed ei tohi seadet käitada. • Teostage laste üle järelevalvet kindlustamaks, et nad seadmega ei mängi.Märkus • Ärge käitage seadet, kui tööpiirkonnas viibib teisi isikuid või loomi.

Ohutusjuhised

• Ärge kastke seadet kunagi täielikult vedelike sisse.
• Käitage seadet ainult välispiirkonnas.

• Kontrollige seadet regulaarselt kahjustuste suhtes. Näh-tavate kahjustuste korral ärge võtke seadet enam käiku.

• Ärge haarake seadme puhumistorust või puhurist kinni.

• Ärge käitage seadet kunagi ilma monteeritud puhumistoru-ta.
• Ärge katke imemisava kinni.
• Hoidke lahtised riideesemed imemisavast eemal.
• Järgige akupakiga kaasasole- vaid ohutusjuhiseid ja toimige nende järgi.
• Lugege juhend hoolikalt läbi. Tutvuge käsitsemiselementide ja seadme nõuetekohase kasutamisega.
• Ärge laske kunagi seadet kasutada inimestel, kes pole selle juhendiga tutvunud. Kohalikud eeskirjad võivad piirata käitaja vanust.
• Kandke seadme käitamise ajal alati tugevaid jalatseid ja pikki pükse.
• Ärge kandke lahtist riietust ega ehteid, mis võidakse ime-da õhu sisselaskeavasse. Hoidke lahtised juuksed õhu sisselaskeavadest eemal.
• Kandke käituse ajal kaitseprille.
• Käitage seadet ainult päeva-valguse või hea kunstvalguse korral.
• Ärge pingutage üle ja hoidke alati tasakaalu.
• Veenduge alati, et Te ei libastuks kallakutel.

• Kõndige seadmega, ärge jookske.

• Hoidke kõik jaheda õhu sis-selaskeavad mustusest va-bad.

• Ärge puhuge kunagi mustust ümbritsevate inimeste suunas.
• Pingutage kõik mutrid, poldid ja kruvid kinni, et kindlustada, et seade asub ohutus käitus-seisundis.
• Asendage kulunud või kahjustatud detailid.
• Kasutage ainult originaalvaruosi ja tarvikuid.

Sihtotstarbeline kasutamine

△HOIATUS

Vigastusoht ümberringi lenduvate osakeste töttu Kasutage lehepuhurit ainult siis, kui ümbritsevad inimesed pole ohus.

Seade on ette nähtud maapinnal lebavate lehtede, löigatud muru, hekikärbete, lahtise mustuse puhumiseks. Kasutage seadet eranditult eramajapidamises.

Ette nähtav väärkasutus

Iga mittesihtotstarbeline kasutamine on lubamatu. Operaator vastutab kahjude eest, mis tekivad mittesihtotstarbelise kasutamise töttu.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisalda- vad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või õli, mis võivad vale ümberkäimise või vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH

Seadmel olevad sümbolid

Hoiatus ümberringi lenduvate objektide eest.

Hoidke teised isikud tööpiirkonnast eemal.

Kandke seadme käitamisel sobivaid kuulmiskaitsevahendeid ja kaitseprille.

Kaitske seadet vihma ja veepritsmete eest.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Puudu-olevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.

Seadme kirjeldus

Joonis A

① Integreeritud kraapservaga lamedüüs
② Puhumistoru alaosa
③ Puhumistoru ülaosa
④Õhu väljalaskeava
⑤ Seadmelüliti 18 V: Sisse/välja 36 V: Välja, aste 1, aste 2
⑥ Akupaki lahtilukustusklahv
⑦Tüübisilt
⑧ Akupaki kinnituspesa Battery Power (+)
⑨Imemisava
⑩*Akupakk Battery Power 36/25
⑪*Kiirlaadija Battery Power 36 V
⑫*Standardlaadija Battery Power 18 V
13*Akupakk Battery Power 18/25

*sisaldub juba komplektivariantide tarnekomplektis.

Puhumistoru montaaž

1. Pistke puhumistoru alaosa puhumistoru ülaosale. Joonis C
2. Keerake puhumistoru lukustamiseks päripäeva (bajonettsulgur). Joonis D

Äravõtmiseks keerake puhumistoru vastupäeva.

Lamedüüsi montaaž

1. Pistke lamedüüs puhumistoru alaosale. Joonis B

Käikuvõtmine

Aku sissepanek

TÄHELEPANU

Määrdunud kontaktid

Kahjustused seadmel ja akul

Kontrollige akupesa ja kontakte enne sissepanekut määrdumise suhtes ja vajaduse korral puhastage neid.

Joonis E

1. Lükake aku pessa, kuni see kuuldavalt fikseerub.

Aku väljavõtmine

△HOIATUS

Kontrollimatu käivitumine

Vigastusoht

Võtke aku tööpausidel ning enne hooldus- ja hoolitsustöid seadmest välja.

Joonis F

1. Vajutage lahtilukustusklahvi.
2. Võtke aku seadmest välja.

Seadme sisse- ja väljalülitamine

Lülitage seade seadmelülitist sisse või välja.

1. Lükake seadmelüliti ette asendisse "1" või "2"(ainult LBL 4 Battery). Seade käivitub.
2. Lükake seadmelüliti taha. Seade peatub.

Transport

⚠ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage transportimisel silmas seadme kaalu.

Hoiulepanek

⚠ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage ladustamisel silmas seadme kaalu.

Märkus

Pange seade hoiule alati kuivalt ja eemaldage akupakk.

Korrashoid ja tehnohooldus

Seade on hooldusvaba.

Abi rikete korral

Riketel on tihti lihtsad põhjused, mille Te suudate ise kõrvaldada järgneva ülevaate abil. Kahtluse korral või siin nimetamata rikete puhul pöörduge palun volitatud klienditeeninduse poole.

Vananemisega väheneb akupaki mahutavus ka hea hoolitsuse korral, nii et täis käitusaega ei saavutata enam ka täislaetud seisundis. See ei kujuta puudust.

Tüübisilt

Tüübisildilt leiate olulisemad seadmeandmed.

Peatükis „Seadme kirjeldus“ näidatakse, kuhu on tüübilsilt seadmel paigaldatud.

Seadme rikked

Seade ei käivitu

Akupakk ei ole öigesti sisse pandud.

1. Lükake akupakk pessa kuni see fikseerub.
   Akupakk on tühi.
2. Laadige akupakk täis.
   Akupakk on unemooduses.
3. Vajutage seadmelülitit kauem või teist korda.

1. Vahetage akupakk välja.

Seade peatub käituse ajal

Aku on ülekuumenenud

- Katkestage töö ja laske akul lubatud temperatuurivahemikus maha jahtuda. See vöib kesta möne minuti.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil põörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole. (Aadressi vt tagaküljelt)

Tehnilised andmed

Seadme võimsusandmed

Sõidukiirus max km/h 210 210 250 250
Mahtvool max m	^3/h 220 220 330 330
Tööpinge V 18 18 36 36
Kiiruse reguleeri-mine	-	-	j	a h
Kiirusastmed	-	-	2	2
sisalduv akupakk	-	BatteryPower 18/25	-	BatteryPower 36/25
Laadija tüüp	-	Standard-laadija BatteryPower 18V	- Kiir-laadija BatteryPower 36V

Mõõtmed ja kaalud

Kaal	kg	2	2,5	2,2	3
Pikkus x laius x kõrgus	mm	975 x	975 x	975 x	975 x
		170 x	170 x	170 x	170 x
		305	305	305	305

Kindlakstehtud väärtused EN 60335-2-79 kohaselt * Möötmised toimusid lamedüüsiga

Labakäsi-käsivars vibratsiooniväärtus	m/s2	1,7	1,7	2,1	2,1
Ebakindlus K	m/s2	0,2	0,2	0,2	0,2
* Helirõhutase	dB(A)	74 74	82 82
* Ebakindlus KpA	dB(A)	2	2	2	2
* Helivõimsustase LWA+ * Ebakindlus KWA	dB(A)	88	88	96	96

Õigus tehnilisteks muudatusteks.

EÜ vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Toode: Lehepuhur

Tüüp: LBL 2, LBL 4

Asjaomased EÜ direktiivid

2000/14/EÜ

Kohaldatud ühtlustatud standardid

EN 60335-1

EN 50636-2-100

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 50581

Kohandatud vastavushindamismenetlus

2000/14/EÜ: Lisa V

Helivõimsustase dB(A)

LBL 2:

Möödetud: 86

Garanteeritud: 88

LBL 4:

Mõõdetud: 94

Garanteeritud: 96

Allakirjutanud tequtsevad juhatuse ülesandel ja volitu-sega.

Dokumentatsioonivolinik: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
