Toote tüüp	Frontaaltäitega pesumasin
Bränd	Siemens
Mudel	iQ700 WM14VM93
Laadimismaht	9 kg
Maksimaalne tsentrifuugimiskiirus	1400 p/min
Mõõtmed (K x L x S)	84,5 x 60 x 65,5 cm
Netokaal	78 kg
Elektrivarustus	220-240 V, 50 Hz, 10 A
Energiatarve (öko tsükkel 40-60°C)	0,89 kWh tsükli kohta
Energiaklass	A (uus märgis)
Müratase (tsentrifuugimine)	74 dB(A)
Peamised funktsioonid	Hiline start, Paindlik lõpp, SpeedPerfect, EcoPerfect, Aurupuhastus (hügieen)
Programmid	Puuvill, Sinteetika, Õrnad, Vill, Kiire 15 min, Särgid, Sport, Aur hügieen jne.
Hooldus ja puhastus	Pesuainekarpi, pumbafiltri ja ukse tihendi puhastus; soovitatav puhastusprogramm
Ohutus	Lapsekindel turvalisus, ohutusseiskamine, ülevoolu kaitsesüsteem
Varuosad ja remonditavus	Pealis, juhtpaneel, pesuainekarp, uks, ukse tihend, ukse sulgur, trumli valgus, pumba kate, esipaneel
Üldteave	Kasutus- ja remondijuhend kaasas; kasutamine vastavuses keskkonnadisaini nõuetega

Korduma kippuvad küsimused - iQ700 WM14VM93 SIEMENS

Kuidas pesumasin õigesti paigaldada?

Veenduge, et põrand on stabiilne ja tasane. Eemaldage transpordipoldid tagaküljelt. Ühendage vee- ja elektrivarustus vastavalt juhendi juhistele.

Mida teha, kui seade ei lülitu sisse?

Kontrollige pistikupesa ja kaitselülitit. Veenduge, et uks on korralikult suletud. Kui probleem püsib, vaadake juhendi veaotsingu jaotist.

Kuidas pumbafiltrit puhastada?

Avage pumba kaas, eemaldage filtrikate ja puhastage mustused. Üksikasjad leiate jaotisest Hooldus.

Mis on maksimaalne pesukogus?

Maksimaalne kogus on 9 kg tavaprogrammide jaoks. Eriprogrammide (nt vill) puhul vähendage koormust.

Kuidas kasutada auru hügieeniprogrammi?

Valige juhtpaneelilt programm Aur hügieen. See programm kasutab auru, et eemaldada baktereid ja allergeene.

Masin vibreerib tsentrifuugimise ajal palju, mida teha?

Kontrollige, et transpordipoldid on eemaldatud. Veenduge, et masin on loodis ja jalad on korralikult reguleeritud. Ebakorrapärane põrand võib põhjustada vibratsiooni.

Kuidas vahetada trumli valgust?

Remondijuhend kirjeldab samme: eemaldage pealis, juhtpaneel ja valguse hoidik. Ühendage ühendused lahti ja vahetage lamp.

Mida tähendab kuvatud veakood?

Veakoodid on loetletud juhendi Veaotsingu jaotises. Näiteks kood E:30 viitab tühjendusprobleemile. Lisateavet leiate juhendist.

Kuidas aktiveerida laste lukk?

Vajutage Laste turvalisuse nuppu umbes 3 sekundit, kuni sümbol ilmub ekraanile. Deaktiveerimiseks korrake toimingut.

Kust leian varuosi?

Varuosad on saadaval Siemens' teeninduse kaudu. Kasutage remondijuhendis märgitud viitenumbreid.

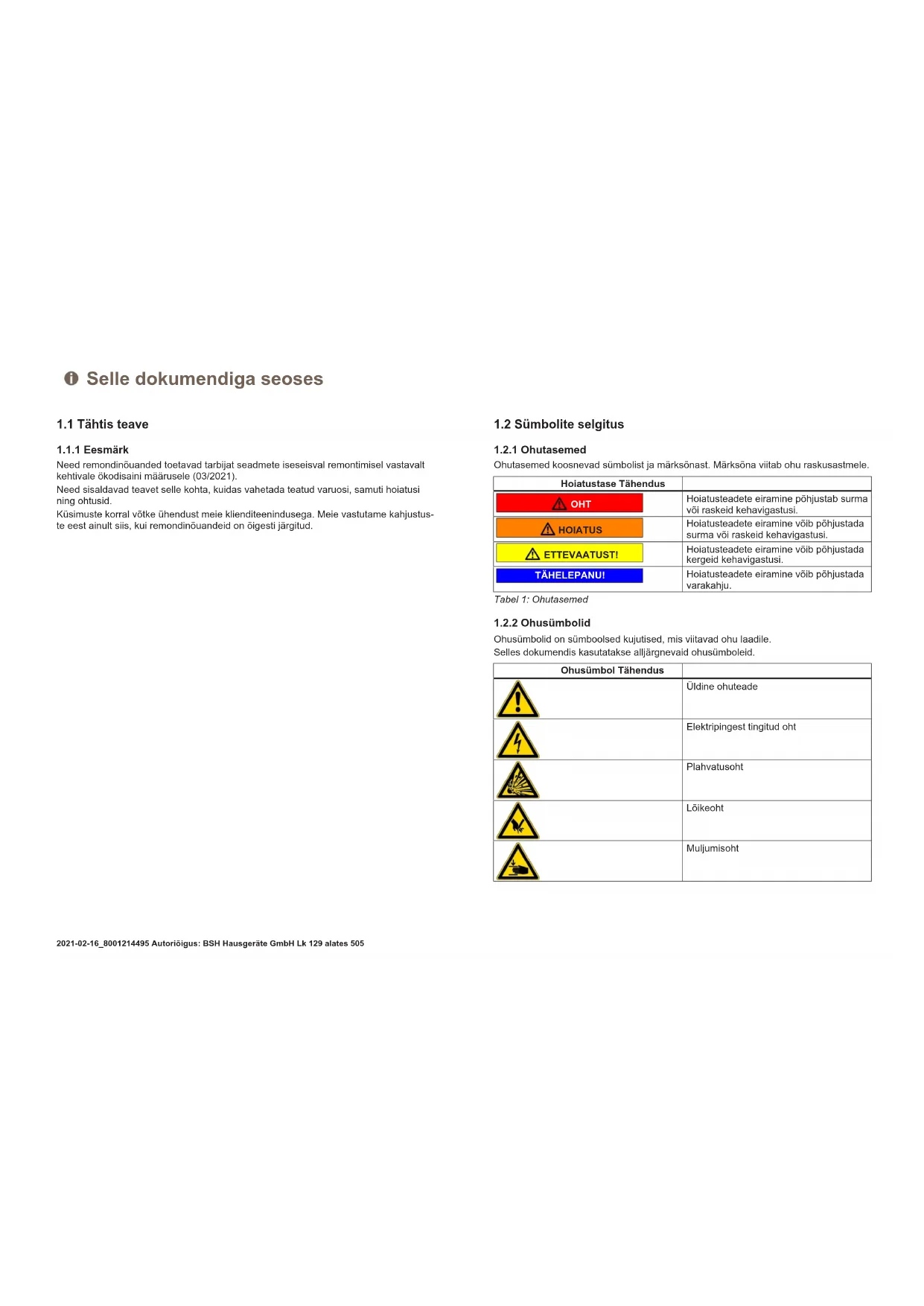

KASUTUSJUHEND iQ700 WM14VM93 SIEMENS

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral võtke ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutussümbolid

Ohutussümbolid koosnevad sümbolist ja märksõnast. Märksõna viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile.

Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatusstruktuur

Selles dokumendis olevatel hoiatusel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

OHT

Ohu/hoiatuse eiramise võimalikud tagajärjed.

Meetmed ja ettevaatusnõuded ohu vältimiseks.

Alljärgnevas näites on näidatud hoiatus, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meede ohu vältimiseks.

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld.&symbol Tähendus
1	Erinöuande tunnus (tekst ja/või graafik)
2	Lihtsa nõuande tunnus (ainult tekst)
3	Videojuhendi lingi tunnus

Üld.&symbol Tähendus
	Vajalike tõöristade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui...,siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456]Materjalinumbri tunnus
Olek Kuvatava tekstli/akna tunnus(seadme	ek- raanil)

Tabel 3: Üldised sümbolid

3.1 Tööpinna vahetamine

Eritööriistad:

Pikk, auguga tähtotsik TX20 6,3 mm (1/4") 152 mm, splindiga poltidele [00341272]

Nõue:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

3.1.1 Tööpinna eemaldamine

1. Eemaldage kruvid (1).
2. Suruge tööpinda seadme tagasuunas (2).
3. Liigutage tööpinda eemaldamiseks ülessuunas (3).

3.1.2 Tööpinna paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.2 Valispaneeli vahetamine

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Tööpind on eemaldatud. → 132 Pesuaine sahtel eemaldatud. → 134

3.2.1 Valispaneeli eemaldamine

1. Eemaldage kruvid (1)
2. Vabastage kinnituselemendid (2, 3).

1. Lahutage juhtseadise pistik.
2. Eemaldage välispanseel.

3.2.2 Valispaneeli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.3 Pesuaine sahtli vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

3.3.1 Pesuaine sahtli eemaldamine

1. Tõmmake pesuaine sahtel välja. 2.1. Suru kassetti (1) alla.

2. Eemaldage pesuaine sahtel (2).

3.3.2 Pesuaine sahtli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.4 Pesuaine sahtli käepideme vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Pesuaine sahtel eemaldatud. → 134

3.4.1 Pesuaine sahtli käepideme eemaldamine

1. Vabastage kinnituselemendid.

1. Eemaldage pesuaine sahtli käepide.

3.4.2 Pesuaine sahtli käepideme paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.5 Ukse vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

Sõrmede muljumine/kinnijäämine ▷ Ärge pange kätt liigendi piirkonda. Kandke kaitsekindaid.

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Uks on avatud.

3.5.1 Ukse eemaldamine

1.

TÄHELEPANU!

Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused. Kinnitage osa allakukkumise vastu.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused. Kinnitage osa allakukkumise vastu.

Eemaldage kruvid (1).

1. Eemaldage uks ülesuunas.

3.5.2 Ukse paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.6 Ukseosade vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

Sõrmede muljumine/kinnijäämine – ärge pistke käsi liigendi piirkonda. Kandke kaitsekindaid.

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Uks on eemaldatud. → 136

3.6.1 Ukse osade eemaldamine

Võtke uks lahti seestpoolt väljapoole.

3.6.2 Ukse osade paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.7 Ukse tihendi vahetamine

Teravad korpuse osad!

Lõikehaavad

Kandke kaitsekindaid.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või kliendi vara kahjustused.

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Pesuaine sahtel eemaldatud. → 134 Uks on eemaldatud. → 136 Pumba kaas on eemaldatud. → 145

3.7.1 Ukse tihendi eemaldamine

1.

Viltuses asendis seadmete libisemisoht! Vigastused/muljumised. Kindlustage seadmed libisemise vastu.

Kergitage seadet eestpoolt.

1. Vabastage esipaneeli alumised poldid (1).

1. Langetage seade allapoole.

Remont

1. Eemaldage pumbaala poldid (2). 5. 1. Vabastage seadme tagaküljel olevad poldid (1).

1. Eemaldage tööpind (2, 3).

Remont

6.1. Eemaldage kruvid (1).

1. Vabastage välispaneeli kinnituselemendid (2,3). 3. Vabastage jaoturi korpuse poldid.

7. Eemaldage välispaneel.

1. Eemaldage üleval asuva trumli valgustuse hoidik.

TÄHELEPANU!

Pinna kahjustamise oht! Valede tööriistadega võib seadme pind saada kriimustada. Kasutage pingutusrõnga vahetamisel ainult plastikust tööriistu.

Eemaldage pingutusrõngas muhvist plastikust tööriista abil.

1. Eemaldage esipaneeli tihend.
2. Vabastage kaabliühendus ukselukult.

Remont

1. Vabastage esipaneeli ülemised poldid (3).

1. Eemaldage esipaneel.
2. Vabastage kõik voolikuühendused.

Valest paigaldusest tingitud osade kukkumisoht!

Vigastused või seadme kahjustused.

▶ Pingutage pagasithendi pingutusrõngast jõuga 3,4 Nm.

Paigaldage vastupidises järjekorras.

Remont

3.8 Ukseluku vahetamine

Tootjana oleme kohustatud tagama tarbijatele ukseluku varuosad, sealhulgas remondijuhendi, vastavalt direktiivile (EL) 2019/2023. Siiski soovime viidata sellele, et pärast ukseluku vahetamist on seadme kasutuselevõtt vajalik lasta kvalifitseeritud elektrikul teha elektrotehniline ohutuskontroll. See isik peab olema riiklike seaduste, määruste ja standardite järgi tõendatult koolitatud.

OHT Lilivuvatest osadest tingitud elektrilögi oht! Kui remondtööd on valesti tehtud, esineb elektrilögist tingitud eluoht. ▶ Elektrilisi osasid peavad parandama kvalifitseritud elektrikud. ▶ Pärast remont peab olema tehtud ohutuskatse vastavalt standard- dile VDE 0701 ∀i rikklikee määrustele.

ETTEVAATUST!

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

HOIATUS Viltuses asendis seadmete libisemisoht! Luumurrud/muljumised Kindlustage seadmed libisemise vastu.

  Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused. - Kinnitage osa allakukkumise vastu.

TAHELEPANU!

Lahtikeeratud politidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused vii klientide vara kahjustused.

Kinnitage osa allaakukkumise vastu.

Nõue:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi.

Tööpind on eemaldatud. →132 Välispaneel on eemaldatud. Uks on eemaldatud. →136 Pingutusrongas on eemaldatud. Esipaneel on eemaldatud. Uksetihend on eemaldatud.

3. Eemaldage ukselukk.

Remont

Paigaldage vastupidises järjekorras.

Remont

3.9 Trumli valgustuse vahetamine

ETTEVAATUST!

Teravad korpuse osad

Lõikehaavad

Kandke kaitsekindaid

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

ETTEVAATUST

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klientide vara kahjustused.

Seade on toitest lahutatud. Seade on veeuhendusest lahutatud. Seadmetele pääseb vabalt ligi. Tööpind on eemaldatud. → 132 Pesuaine sahtel eemaldatud. → 134 Välispaneel on eemaldatud.

3.9.1 Trumli valgustuse eemaldamine

1. Tõmmake trumli valgustuse hoidik seadmest välja.
2. Ühendage elektriühendused lahti.
3. Eemaldage trumli valgustus trumli valgustuse hoidikust.

3.9.2 Trumli valgustuse paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.10 Pumba katte vahetamine

Nõue:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

3.10.1 Pumba katte eemaldamine

1. Avage pumba kate.

1. Eemaldage pumba kate.

3.10.2 Pumba katte paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.11 Esipaneeli vahetamine

ETTEVAATUST!

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

Noe:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Pesuaine sahtel eemaldatud.→134 Uks on eemaldatud.→136 Uksetihend on eemaldatud. Pumba kaas on eemaldatud.→145

3.11.1 Esipaneeli eemaldamine

1.

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Kergitage seadet eestpoolt.

1. Eemaldage põhjas olevad poldid kruvid (1).

1. Langege seade allapoole.

Remont

1. Suruge tööpinda seadme tagasuunas (2).
2. Liigutage toopinda eemaldamiseks ülessuunas (3).

5.1. Eemaldage kruvid (1).

1. Vabastage kinnituselemendid (2, 3).

1. Eemaldage välispaneel.

7.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.

Eemaldage esiosal olevad poldid suunaga alt üles (2, 3).

1. Eemaldage esipaneel.

3.11.2 Esipaneeli paigaldamine

Paigaldage vastupidises järjekorras.
