KASUTUSJUHEND THP 642 WIXI RU INDESIT

• seerianumber (S/N) Need andmed leiate seadme andmeplaadilt ja/või pakendilt. Pagalba Informacija:

Seadme kirjeldus Ülevaade

1. Rest KEEDUNÕU JAOKS2. GAASIPÕLETID3. GAASIPÕLETITE REGULEERIMISE NUPUD4. GAASIPÕLETITE SÜÜTENUPP5. OHUTUSSEADISED

• GAASIPÕLETID on erineva suuruse ja võimsusega. Kasutage põleti jaoks kõige sobivama läbimõõduga keedunõud.• GAASIPÕLETITE REGULEERIMISE NUPUD leegi reguleerimiseks.
• GAASIPÕLETI SÜÜTENUPP võimaldab vastava põleti automaatselt süüdata.
• OHUTUSSEADIS seiskab gaasivoolu, kui leek peaks juhuslikult kustuma. Prietaiso aprašymas Bendras vaizdas 1. GAMINIMO INDO laikančiosios grotelės 2. DUJŲ DEGIKLIAI3. DUJINIŲ DEGIKLIŲ valdymo rankenėlės4. DUJINIŲ DEGIKLIŲ uždegimo funkcija5. SAUGOS ĮTAISAI

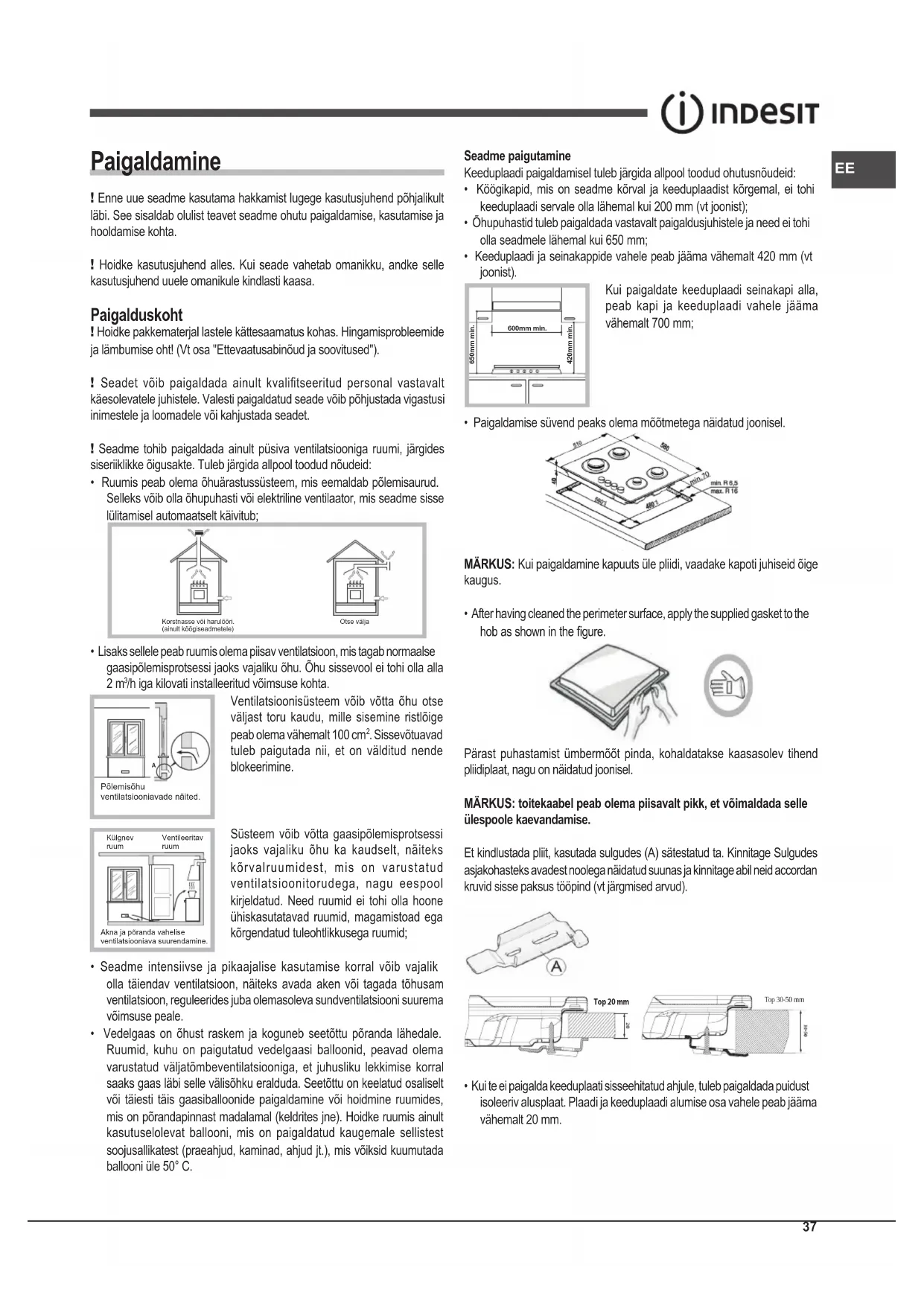

Paigaldamine ! Enne uue seadme kasutama hakkamist lugege kasutusjuhend põhjalikult läbi. See sisaldab olulist teavet seadme ohutu paigaldamise, kasutamise ja hooldamise kohta. ! Hoidke kasutusjuhend alles. Kui seade vahetab omanikku, andke selle kasutusjuhend uuele omanikule kindlasti kaasa. Paigalduskoht ! Hoidke pakkematerjal lastele kättesaamatus kohas. Hingamisprobleemide ja lämbumise oht! (Vt osa "Ettevaatusabinõud ja soovitused"). ! Seadet võib paigaldada ainult kvalitseeritud personal vastavalt käesolevatele juhistele. Valesti paigaldatud seade võib põhjustada vigastusi inimestele ja loomadele või kahjustada seadet. ! Seadme tohib paigaldada ainult püsiva ventilatsiooniga ruumi, järgides siseriiklikke õigusakte. Tuleb järgida allpool toodud nõudeid:

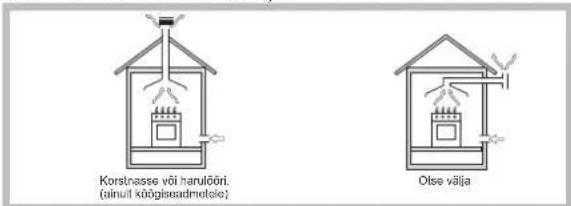

• Ruumis peab olema õhuärastussüsteem, mis eemaldab põlemisaurud. Selleks võib olla õhupuhasti või elektriline ventilaator, mis seadme sisse lülitamisel automaatselt käivitub; Korstnasse või harulõõri. (ainult köögiseadmetele)Otse välja
• Lisaks sellele peab ruumis olema piisav ventilatsioon, mis tagab normaalse gaasipõlemisprotsessi jaoks vajaliku õhu. Õhu sissevool ei tohi olla alla 2 m

/h iga kilovati installeeritud võimsuse kohta. Ventilatsioonisüsteem võib võtta õhu otse väljast toru kaudu, mille sisemine ristlõige peab olema vähemalt 100 cm

. Sissevõtuavad tuleb paigutada nii, et on välditud nende blokeerimine. Süsteem võib võtta gaasipõlemisprotsessi jaoks vajaliku õhu ka kaudselt, näiteks kõrvalruumidest, mis on varustatud ventilatsioonitorudega, nagu eespool kirjeldatud. Need ruumid ei tohi olla hoone ühiskasutatavad ruumid, magamistoad ega kõrgendatud tuleohtlikkusega ruumid;

• Seadme intensiivse ja pikaajalise kasutamise korral võib vajalik olla täiendav ventilatsioon, näiteks avada aken või tagada tõhusam ventilatsioon, reguleerides juba olemasoleva sundventilatsiooni suurema võimsuse peale.

• Vedelgaas on õhust raskem ja koguneb seetõttu põranda lähedale. Ruumid, kuhu on paigutatud vedelgaasi balloonid, peavad olema varustatud väljatõmbeventilatsiooniga, et juhusliku lekkimise korral saaks gaas läbi selle välisõhku eralduda. Seetõttu on keelatud osaliselt või täiesti täis gaasiballoonide paigaldamine või hoidmine ruumides, mis on põrandapinnast madalamal (keldrites jne). Hoidke ruumis ainult kasutuselolevat ballooni, mis on paigaldatud kaugemale sellistest soojusallikatest (praeahjud, kaminad, ahjud jt.), mis võiksid kuumutada ballooni üle 50° C.

Põlemisõhu ventilatsiooniavade näited.Akna ja põranda vahelise ventilatsiooniava suurendamine.Külgnev ruum Ventileeritav ruum Seadme paigutamine Keeduplaadi paigaldamisel tuleb järgida allpool toodud ohutusnõudeid:

• Köögikapid, mis on seadme kõrval ja keeduplaadist kõrgemal, ei tohi keeduplaadi servale olla lähemal kui 200 mm (vt joonist);

• Õhupuhastid tuleb paigaldada vastavalt paigaldusjuhistele ja need ei tohi olla seadmele lähemal kui 650 mm;

• Keeduplaadi ja seinakappide vahele peab jääma vähemalt 420 mm (vt joonist). Kui paigaldate keeduplaadi seinakapi alla, peab kapi ja keeduplaadi vahele jääma vähemalt 700 mm;

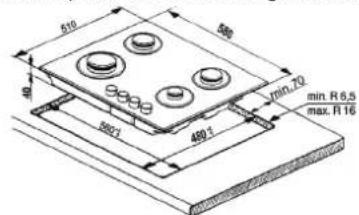

• Paigaldamise süvend peaks olema mõõtmetega näidatud joonisel. MÄRKUS: Kui paigaldamine kapuuts üle pliidi, vaadake kapoti juhiseid õige kaugus.

• After having cleaned the perimeter surface, apply the supplied gasket to the hob as shown in the gure. Pärast puhastamist ümbermõõt pinda, kohaldatakse kaasasolev tihend pliidiplaat, nagu on näidatud joonisel. MÄRKUS: toitekaabel peab olema piisavalt pikk, et võimaldada selle ülespoole kaevandamise. Et kindlustada pliit, kasutada sulgudes (A) sätestatud ta. Kinnitage Sulgudes asjakohasteks avadest noolega näidatud suunas ja kinnitage abil neid accordan kruvid sisse paksus tööpind (vt järgmised arvud). Top 20 mm

• Kui te ei paigalda keeduplaati sisseehitatud ahjule, tuleb paigaldada puidust isoleeriv alusplaat. Plaadi ja keeduplaadi alumise osa vahele peab jääma vähemalt 20 mm. 600mm min. 420mm min. 650mm min.38

Ventilatsioon Piisava ventilatsiooni tagamiseks tuleb kapi tagakülg ära võtta. Ahi tuleks paigaldada nii, et see toetub kahele puiduliistule või täiesti tasasele pinnale, milles on ava minimaalsete mõõtudega 45 x 560 mm (vt skeeme). 560 mm. 45 mm. ! Keeduplaadi võib paigaldada ainult jahutussüsteemiga varustatud sisseehitatud ahjudele. Elektriühendused Kolmesoonelise kaabliga varustatud keeduplaadid on mõeldud kasutamiseks vahelduvvooluga, mille pinge ja sagedus on märgitud seadme andmeplaadile (asub seadme alumisel osal). Kaabli maandusjuhtmel on roheline-kollane ümbris. Kui paigaldate seadme sisseehitatud elektriahju peale, peavad keeduplaadi ja ahju ühendused olema eraldi tehtud, seda nii ohutuse tagamiseks kui ahju hõlpsamaks vahetamiseks. Toitekaabli ühendamine vooluvõrku Monteerige andmesildil näidatud koormust taluv pistik toitekaabli külge. Otse elektrivõrku ühendades paigaldage seadme ja elektrivõrgu vahele mitmepooluseline lüliti, mille kontaktide vahe on vähemalt 3 mm. See lüliti peab taluma nõutud koormust ning vastama kehtivatele elektrieeskirjadele (lüliti ei tohi katkestada maandusjuhet). Toitekaabel ei tohi kokku puutuda pindadega, mille temperatuur on üle 50° C. ! Seadme paigaldaja peab tagama, et elektriühendused on õigesti tehtud ja et need vastavad ohutusnõuetele. Enne seadme ühendamist toitevõrku kontrollige, kas

• seade on maandatud ja vastab kehtivatele nõuetele;

• pistik talub seadme andmeplaadile märgitud maksimumkoormust;

• pinge vastab seadme andmeplaadile märgitud väärtustevahemikule;

• pistikupesa vastab seadme pistikule. Kui pistikupesa ei vasta pistikule, pöörduge kvalitseeritud elektriku poole, kes selle välja vahetab. Ärge kasutage pikendusjuhet ega harukarpe. ! Pärast pliidi paigaldamist peavad toitekaabel ja pistikupesa olema kergesti juurdepääsetavad. ! Kaabel ei tohi olla keerdus ega muljutud. ! Laske kvalitseeritud elektrikul kaablit regulaarselt kontrollida ja vajadusel välja vahetada (vt osa "Klienditugi"). ! Nende ohutusnõuete eiramisel ei võta tootja endale mingit vastutust. Gaasiühendus Seadme ühendamisel gaasitorustiku või -ballooniga tuleb järgida kehtivaid siseriiklikke eeskirju. Enne ühenduste tegemist kontrollige, kas keeduplaat ühildub gaasi tüübiga, mida plaanite kasutada. Vastasel juhul vt osas "Keeduplaadi reguleerimine kasutamiseks erinevat tüüpi gaasidega". Kui ühendate pliidi vedelgaasiballooniga, siis tuleb paigaldada siseriiklike õigusaktide nõuetele vastav reduktor. ! Kontrollige, kas gaasi rõhk vastab tabelis nr. 1 „Põletite ja düüside andmed” toodud andmetele . Nii on tagatud seadme ohutu ja pikaajaline talitlus ning samas madal energiakulu. Ühendamine jäiga toruga (vasest või terasest) ! Gaasisüsteemiga ühendamine tuleb teha nii, et üheski seadmes ei teki pinget. Seadme toiteavas on reguleeritav L-kujuline toruliitmik ja lekete ärahoidmiseks on see varustatud tihendiga. Pärast toruliitmiku pööramist tuleb tihend (seadme komplekti kuuluv tihend) alati ära vahetada. Seadme gaasisisselaskeava on 1/2 tollise silinderkeermega haaratav liitmik. Õmblusteta elastse terastoru ühendamine keermestatud liitmikuga Seadme gaasisisselaskeava on 1/2 tollise silinderkeermega haaratav liitmik. Torud tuleb paigaldada nii, et nende täispikkus ei ületa 2 meetrit. Pärast ühendamist veenduge, et elastne metalltoru ei ole kokku surutud ega puutu kokku liikuvate osadega. ! Kasutage ainult kehtivatele siseriiklikele eeskirjadele vastavaid torusid ja tihendeid. Ühenduse tiheduse kontrollimine ! Pärast gaasi ühendamist kontrollige seebivahuga, et ei oleks lekkeid. Keelatud on lahtise tule kasutamine. Pliidi reguleerimine erinevat tüüpi gaasidega kasutamiseks Keeduplaadi reguleerimiseks erinevat tüüpi gaasidega kasutamiseks (vt seadme alumisele osale paigaldatud andmeplaadilt või pakendilt) vahetage põletite düüsid. Selleks toimige järgmiselt:

1. Eemaldage restid ja võtke põletid pesadest välja;

2. Keerake pihustid toruvõtmega sobiva suurusega abil düüsid välja ja

asendage need uue gaasitüübi jaoks sobilike düüsidega (vt tabel 1 „Põletite ja düüside andmed”);

3. Pange kõik osad vastupidises järjekorras tagasi;

4. Kui see on tehtud, vahetage vana andmesilt uue vastu, millele on märgitud

uue gaasi tüüp. Sildid on saadaval kõigis teeninduskeskustes.

• Õhu juurdevoolu reguleerimine põletitesse Ei ole vaja reguleerida.

2. Võtke nupp ära ja reguleerige seadekruvi,

mis asub reguleerimisvardas või selle kõrval nii, et leek on väike, kuid püsiv.

3. Pärast leegi reguleerimist veenduge, et leek ei kustu, kui keerate nupu

kiiresti mitu korda järjest maksimaalsest asendist minimaalsesse ja vastupidi.

4. Mõnele seadmele on paigaldatud kaitseseadis (termoelement). Kui põleti

leek on seatud minimaalsele tasemele ja seade ei tööta, suurendage leeki seadekruvi abil.

5. Pärast reguleerimist asendage möödavoolutihendid. Kasutage selleks

tihendusvaha või sarnast ainet. ! Kui seade on ühendatud vedelgaasiga, keerake seadekruvi võimalikult tugevalt kinni.EE

! Kui see on tehtud, vahetage vana andmesilt uue vastu, millele on märgitud uue gaasi tüüp. Sildid on saadaval kõigis teeninduskeskustes. ! Kui gaasi rõhk erineb (kas või veidi) soovituslikust rõhust, paigaldage sisselasketorule sobiv surveregulaator (et seade vastaks kehtivatele riiklikele eeskirjadele). Elektriühend used ANDMEPLAAT vt andmeplaadilt See seade on vastavuses EL määrus nr. 66/2014 täiendus direktiivile 2009/125/EC. EN 30-2-1 määrus ECO-DISAIN40

VEELDATUDNAFTAGAASI(Butaan)(Propaan) G30G3125 37 45Mudel konfiguratsiooni 4 PÕLETITEHinnatud küttevõimsus (kW) Summaarne nominaalne Voolukiirus

Põletite ja düüside spetsifikatsioonid Tabel 1

mbar min. nimiv. maks.

Air vajalik (m ) põlemist 1 m gaasi PoolkiireTäiendavEE

Käitamine ja kasutamine ! Konkreetse gaasipõleti asukoht on näidatud selle nupul. Gaasipõletid Reguleerimise nupust saab põletid seada järgmistesse asenditesse: ● Väljas Maksimaalne Minimaalne Põleti süütamiseks pange põleti juurde süüdatud tikk või tulemasin, samal ajal vajutage vastav põletinupp alla ja keerake seda vastupäeva nii, et see on suunatud leegi maksimaalse seadistuse poole. Kuna põleti on varustatud ohutusseadisega, siis hoidke nuppu all umbes 2-3 sekundit, et automaatne seadis hoiaks leeki piisavalt kaua. Mudelid on varustatud reguleerimise nuppu integreeritud elektrilise süütenupuga. Sel juhul on seadmel süütur, mitte nupp. Põleti süütamiseks vajutage lihtsalt vastav nupp lõpuni alla ja keerake vastupäeva, maksimaalse leegitugevuse suunas. Nuppu tuleb hoida alla seni, kuni põleti süttib. ! Kui leek peaks juhuslikult kustuma, lülitage põleti välja ja oodake enne uuesti sisse lülitamist vähemalt 1 minut. Põleti välja lülitamiseks keerake nuppu, kuni see jõuab lõppasendisse (asend

Praktilised nõuanded põletite kasutamiseks Põletite tõhusa toimimise tagamiseks:

• Kasutage iga põleti jaoks sobivat keedunõud (vt tabelit) - leek ei tohi ulatuda keedunõu põhjast kaugemale.

• Kasutage ainult ühetasase põhja ja kaanega keedunõusid.

• Kui keedunõus olev toit hakkab keema, keerake nupp minimaalse taseme märgini. Poolkiire (S)Täiendav (A)Mini Wok (MW)16 - 248 - 1424 - 26Põleti Ø Toidunõu läbimõõt (cm) Põleti tüübi määratlemiseks vaadake osas "Põletite ja düüside andmete tabel" olevat skeemi.

• Maksimaalse stabiilsuse tagamiseks veenduge alati, et pliidi tugirestid on õigesti paigas ja et iga pott või pann asetatakse põleti kohale keskele

• Poti või panni sangad tuleks asetada samas joones ühega poti- või pannialuse tugiraudadest.

• Poti- või pannisang tuleks asetada nii, et see ei ulatuks üle pliidiraua esiserva. Keedupottide stabiilsuse puhul kõige enam varieeruv aspekt ongi keedupott ise (ehk selle asetus kasutamise ajal). Hästi tasakaalus, lameda põhjaga keedupotid asetatuna põleti kohale keskele, sangad resti varbadega samas joones, tagavad kindlasti suurima stabiilsuse. Ettevaatusabinõud ja soovitused ! Selle seadme välja töötamisel ja tootmisel on järgitud rahvusvahelisi ohutusstandardeid. Ohutuse tagamiseks lugege järgnevad ohutusnõuded hoolikalt läbi. Üldohutus

• See on klassi 3 sisseehitatud seade.

• Tõhusa talitluse tagamiseks tuleb gaasiseadmed varustada pideva õhuvahetusega. Keeduplaadi paigaldamisel järgige osas "Paigalduskoht" toodud juhiseid.

• Need juhised kohalduvad ainult riikide suhtes, mille sümbol on kasutusjuhendis ja seadme andmeplaadil.

• See seade on mõeldud toidu valmistamiseks kodus ning ei sobi kasutamiseks äriliseks või tööstuslikuks otstarbeks.

• Seadet ei tohi paigaldada välitingimustesse, ka mitte kaetud aladele. Äärmiselt ohtlik on jätta seade vihma ja tormi kätte.

• Ärge puudutage keeduplaati paljaste jalataldade ega märgade käte või jalataldadega.

• Pliiti võivad kasutada ainult täiskasvanud toidu valmistamiseks vastavalt käesolevale kasutusjuhendile. Seadme kasutamine muuks otstarbeks (nt ruumide kütmiseks) on seadme mittesihipärane kasutamine ja see on ohtlik. Tootja ei vastuta seadme valest ja mittesihipärasest kasutamisest tulenevate kahjude eest.

• Ventilatsiooni- ja hajutusavasid ei tohi kinni katta.

• Kui te seadet ei kasuta, siis peavad nupud olema asendis “●”/“○”.

• Seadme lahtiühendamisel vooluvõrgust tõmmake pistikust, mitte kaablist.

• Seadme puhastamist või hooldustöid ei tohi alustada enne, kui pistik on seinakontaktist välja tõmmatud.

• Seadme talitlushäirete korral ärge püüdke seadet ise remontida. Vastavate teadmisteta inimeste tehtud remont võib põhjustada kehavigastusi või seadme talitlushäireid. Pöörduge klienditeenindusse (vt osa "Kliendiabi").

• Ärge sulgege klaaskaant (kui on olemas), kui gaasipõletid või elektrilised keeduplaadid on veel kuumad.

• See seade ei ole mõeldud kasutamiseks isikutele (sealhulgas lapsed), kellel on vähenenud füüsilised või vaimsed võimed või vähesed kogemused ja oskused või kes ei ole seadme tööpõhimõtetega tutvunud. Kui kõnealused isikud seadet kasutavad, tuleb tagada nende ohutuse eest vastutava isiku järelevalve või juhendamine või anda sellistele isikutele eelnevalt juhised seadme kasutamiseks.

• Ärge lubage lastel seadmega mängida.

• See seade ei ole mõeldud kasutamiseks koos välise taimeri ega kaugjuhtimissüsteemiga. Kasutusest kõrvaldamine

• Pakkematerjali kasutusest kõrvaldamisel: järgige kohalikke eeskirju, mis võimaldavad pakendi taaskasutust.

• Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete kohta (WEEE) ei tohi kasutuskõlbmatuks muutunud majapidamisseadmeid kasutusest kõrvaldada koos tavaliste sorteerimata olmejäätmetega. Kasutuskõlbmatuks muutunud seadmed tuleb eraldi kokku koguda, et optimeerida nendes sisalduvate materjalide ringlust ja taaskasutust ning vähendada seeläbi negatiivset mõju inimeste tervisele ja keskkkonnale. Tootel olev läbikriipsutatud prügikonteineri sümbol tuletab meelde teie kohustust seade eraldi kasutusest kõrvaldada. Küsimuste korral kasutuskõlbmatuks muutunud seadme kasutusest kõrvaldamise kohta pöörduge kohaliku omavalitsuse või edasimüüja poole.42

Energia säästmine ja keskkonnasäästlikkus

• Valmistage toitu kaanega suletud pottides ja pannides ja kasutage nii vähe vett, kui võimalik. Toidu valmistamine katmatta pottides, kulutab oluliselt enam energiat.

• Kasutage täiesti lameda põhjaga potte ja panne.

• Kui keedate pika valmimisajaga roogasid, on mõistlik kasutada survekeetlit, mis on kaks korda kiirem ja säästab kolmandiku energiat. Hooldus Seadme välja lülitamine Enne hooldus- või puhastustööde tegemist ühendage seade elektrivõrgust lahti. Pliidipinna puhastamine

• Kõik emaileeritud ja klaasist osad tuleb puhastada sooja vee ja neutraalse pesulahusega.

• Kareda vee või agressiivsete pesuvahenditega pikaajalise kokkupuute tulemusel võivad roostevabast terasest pinnad määrduda. Maha läinud vesi, kaste, kohvi jms tuleb enne kuivamist ära pühkida.

• Puhastage sooja vee ja neutraalse pesuvahendiga ning kuivatage seejärel pehme lapi või seemisnahaga. Eemaldage kinni kõrbenud mustus spetsiaalsete roostevabast terasest pindadele mõeldud puhastusvahenditega.

• Puhastage roostevaba terast ainult pehme lapi või švammiga.

• Ärge kasutage abrasiivseid või korrodeerivaid tooteid, klooripõhiseid puhastusvahendeid ega pannide küürimisvahendeid.

• Ärge kasutage auruga puhastamise seadmeid.

• Ärge kasutage süttivaid tooteid.

• Ärge jätke pliidiplaadile happelisi või leeliselisi aineid, näiteks äädikat, sinepit, soola, suhkrut või sidrunimahla. Pliidi osade puhastamine

• Restid, põletikatted ja põletid saab puhastamise ajaks ära võtta.

• Puhastage neid käsitsi sooja vee ja mitteabrasiivse puhastusvahendiga eemaldades kõik toidujäägid ja kontrollides, et ükski põletiavadest ei oleks ummistunud.

• Loputage ja kuivatage.

• Pange põletid ja põletikatted õigesti oma vastavatesse kohtadesse tagasi.

• Restide tagasipanemisel jälgige, et toidunõu toetumisala oleks põletiga samal joonel.

• Elektriliste süüteküünalde ja turvaseadmega varustatud mudelid nõuavad korrektse töötamise tagamiseks küünla otsa põhjalikku puhastamist. Kontrollige neid elemente sageli ja puhastage neid vajadusel niiske lapiga. Kinni kõrbenud toit tuleb hambaorgi või nõelaga eemaldada. ! Elektrilise süüteseadme kahjustamise vältimiseks ärge kasutage seda ajal, kui põletid ei asu oma kohal. Leegihajutajate hooldus Aja jooksul võivad leegihajutid ummistuda või neid on raske pöörata. Sel juhul vahetage need välja. ! Seda võib teha tootja poolt volitatud kvalitseeritud tehnik. Veaotsing Võib juhtuda, et seade ei tööta korralikult või ei tööta üldse. Enne hoolduskeskusesse pöördumist toimige vastavalt allpool toodud juhistele. Esmalt veenduge, et gaasi- või elektritoide ei ole katkenud ja kontrollige, kas gaasiventiilid on lahti. Põleti ei sütti või leek ei ole ühtlaselt ümber põleti. Kontrollige, kas:

• põletite gaasiavad on ummistunud

• kõik põleti liikuvad osad on õigesti paigaldatud

• seadme lähedal on tuuletõmme Leek kustub (ohutusseadisega varustatud mudelid) Kontrollige, kas

• gaasiavad ei ole ummistunud ohutusseadisele vastava ala juures Põleti kustub minimaalse taseme asendis Kontrollige, kas

• gaasiavad ei ole ummistunud

• seadme lähedal on tuuletõmme

• minimaalse taseme seadistus on õigesti reguleeritud Keedunõu on ebastabiilne Kontrollige, kas

• keedunõu põhi on täiesti tasane

• keedunõu on põleti keskel

• keedunõu rest on õiges asendisLT
