THP 642 WIXI RU - Plīts INDESIT - Bezmaksas lietošanas instrukcija

Produkta tips	Iebūvējamā gāzes plīts
Zīmols	Indesit
Modelis	THP 642 WIXI RU
Degļu skaits	4 (1 Mini woks, 2 daļēji ātri, 1 palīgdegļi)
Kopējā nominālā siltuma jauda	8,00 kW
Saderīgo gāzu veidi	Dabasgāze G20/G25, sašķidrinātā naftas gāze G30/G31
Elektropadeve	220-240 V ~ 50/60 Hz
Drošības ierīce	Termopāris (automātiska gāzes padeves pārtraukšana, ja liesma nodziest)
Aizdedze	Iebūvēta elektriskā aizdedze rokturī
Virsmas materiāls	Nerūsējošais tērauds
Restu materiāls	Emaljēts tērauds
Izmēri (P x D x A)	590 x 510 x 40 mm
Neto svars	Apmēram 12 kg
Komplektācijā iekļautie piederumi	Blīvējuma sloksne, stiprinājuma skavas, rezerves inžektori
Tīrīšana	Noņemami resti, vāciņi un degļi, mazgājami karstā ūdenī ar neitrālu mazgāšanas līdzekli
Krānu apkope	Nomaiņa pilnvarotam tehniķim, ja tie iestrēgst
Remontējamība	Inžektorus un krānus var nomainīt profesionālis
Garantija	2 gadi

Bieži uzdotie jautājumi - THP 642 WIXI RU INDESIT

Kā aizdedzināt degli ?

Pilnībā nospiediet atbilstošo rokturi, pagrieziet to pretēji pulksteņrādītāja virzienam līdz maksimālās jaudas pozīcijai. Modeļiem ar drošību, pēc aizdegšanas turiet rokturi nospiestu 2-3 sekundes, lai aktivizētu termopāri.

Ko darīt, ja liesma nejauši nodziest ?

Nekavējoties pagrieziet rokturi izslēgtā stāvoklī un pagaidiet vismaz minūti, pirms mēģināt atkārtoti aizdedzināt degli.

Kā pielāgot plīti citam gāzes veidam ?

Jāmaina degļu inžektori uz jaunajai gāzei atbilstošiem (skatīt raksturlielumu tabulu). Operāciju jāveic pilnvarotam tehniķim. Pēc nomaiņas, ja nepieciešams, noregulējiet minimālo plūsmu un nomainiet identifikācijas uzlīmi.

Kādus katlus jūs iesakāt ?

Izmantojiet katlus ar plakanu dibenu un vāku, kuru diametrs atbilst deglim: Mini woks (24-26 cm), Daļēji ātrs (16-24 cm), Palīgdeglim (8-14 cm). Pārliecinieties, vai rokturi nepārsniedz plīts priekšpusi, lai izvairītos no negadījumiem.

Kā tīrīt degļus ?

Noņemiet restus, vāciņus un degļus. Mazgājiet tos ar rokām karstā ūdenī un neabrazīvu mazgāšanas līdzekli. Pārbaudiet, vai gāzes izvada atveres nav aizsērējušas. Pirms atkārtotas uzstādīšanas rūpīgi nosusiniet. Notīriet aizdedzes sveci ar mitru drānu.

Ko darīt, ja deglis neaizdedzas ?

Pārbaudiet, vai degļa atveres nav aizsērējušas, vai detaļas ir pareizi uzstādītas un vai nav caurvēja. Pārliecinieties arī, ka gāze un elektrība ir pieslēgtas. Ja problēma turpinās, sazinieties ar pēcpārdošanas servisu.

Kā uzstādīt plīti ?

Uzstādīšana jāveic profesionālim. Ievērojiet drošības distances: vismaz 200 mm no sānu mēbelēm, 650 mm zem tvaika nosūcēja. Telpai jābūt vēdinātai. Izmantojiet komplektācijā iekļautās stiprinājuma skavas plīts stiprināšanai. Gāzes un elektriskie savienojumi jāveic saskaņā ar spēkā esošajiem standartiem.

Kāda apkope nepieciešama gāzes krāniem ?

Ja kāds krāns iestrēgst vai griežas grūti, tas jānomaina pilnvarotam tehniķim. Nemēģiniet to remontēt paši. Parasti pietiek ar regulāru degļu un elektriskās aizdedzes apkopi.

Kā dzēst tauku ugunsgrēku uz plīts ?

Nekad neizmantojiet ūdeni. Izslēdziet iekārtu un pārklājiet liesmu ar vāku vai ugunsdrošu segu. Noņemiet viegli uzliesmojošus materiālus.

Ko darīt, ja katli ir nestabili uz restēm ?

Pārliecinieties, ka katla dibens ir plakans, tas ir centrēts uz degļa un restes ir pareizi uzstādītas. Pārbaudiet, vai atbalsta stieņi ir izlīdzināti ar rokturiem, lai optimizētu stabilitāti.

LIETOŠANAS INSTRUKCIJA THP 642 WIXI RU INDESIT

BRĪDINĀJUMS! Ierīce un tās atklātās daļas lietošanas laikā stipri sakarst. Nepieskarieties sakarsušajām ierīces daļām. Bērni, kuri ir jaunāki par astoņiem gadiem, drīkst atrasties ierīces tuvumā tikai stingrā pieaugušo uzraudzībā. Ierīci drīkst lietot bērni, kuri ir sasnieguši astoņu gadu vecumu, bet personas ar ierobežotām fiziskajām, maņu vai garīgajām spējām un personas, kurām nav ierīces lietošanas pieredzes vai nepieciešamo zināšanu, - tikai tad, ja tās tiek uzraudzītas vai ir atbilstoši informētas par ierīces drošu lietošanu un iespējamajiem riskiem. Bērni nedrīkst rotaļāties ar ierīci. Bērni nedrīkst bez uzraudzības tīrīt ierīci un veikt tās apkopi.

BRĪDINĀJUMS! Atstājot uz ieslēgtas plīts virsmas pannu ar taukiem vai eļļu, varat radīt ugunsgrēka risku. NEKADĀ GADĪJUMĀ nemēģiniet dzēst uguni ar ūdeni, bet izslēdziet plīti un nosedziet liesmu ar vāku vai nedegošu pārsegu.

BRĪDINĀJUMS! Aizdegšanās risks: neglabājiet priekšmetus uz plīts virsmas.

Ierīci nedrīkst tīrīt ar tvaika vai augstspiediena tīrītājiem.

Pirms pārsega atvēršanas notīriet no tā visu šķidrumu. Ja gāzes degli vai elektriskās sildvirsmas joprojām ir karstas, stikla pārsegu (ja tāds ir) nedrīkst aizvērt.

Iekārtu nav paredzēts lietot kopā ar ārējo taimeri vai atsevišķu tālvadības ierīci.

UZMANĪBU! Neatbilstošu plīts virsmas aizsargu lietošana var izraisīt nelaimes gadījumus.

ВНИМАНИЕ: Данное изделие и его доступные компоненты сильно нагреваются в процессе эксплуатации. Будьте осторожны, не касайтесь нагревательных элементов. Не разрешайте детям младше 8 лет приближаться к изделию без контроля. Данное изделие может быть использовано детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или без опыта и знаний о правилах использования изделия при условии надлежащего контроля или обучения безопасному использованию изделия с учетом соответствующих рисков. Не разрешайте детям играть с изделием. Не разрешайте детям осуществлять чистку и уход за изделием без контроля взрослых.

ВНИМАНИЕ: Опасно оставлять включенную конфорку с маслом или жиром без присмотра, так как это может привести к пожару. НИКОГДА не пытайтесь потушить пламя/пожар водой. Прежде всего выключите изделие и накройте пламя крышкой или огнеупорной тканью.

ВНИМАНИЕ: Опасность пожара: не оставляйте предметы на варочных поверхностях.

Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

Удалите жидкость из крышки перед открытием. Не закрывайте стеклянную крышку (если имеется) с газовыми горелками или электрической плитой, если она еще горячая.

Изделие не рассчитано на включение посредством внешнего синхронизатора или отдельной системы дистанционного управления.

BRĪDINĀJUMS: Neatbilstoša lietošana var izraisīt nelaimes gadījumus.

KZ

Ekspluatācija

EKSPLUATĀCIJA: Ierīci drīkst lietot tikai tad, ja tā ir pareizi uzstādīta. Pirms uzstādīšanas pārliecinieties, vai nav bojājumu. Ja ierīce ir bojāta, tā jāremontē. Ierīci drīkst lietot tikai tad, ja tā ir pareizi uzstādīta un pieslēgta. Ierīci nedrīkst lietot, ja tā ir bojāta. Ierīci drīkst lietot tikai tad, ja tā ir pareizi uzstādīta un pieslēgta.

EKSPLUATĀCIJA: Ierīci drīkst lietot tikai tad, ja tā ir pareizi uzstādīta un pieslēgta.

Ierīci nedrīkst lietot, ja tā ir bojāta. Ierīci drīkst lietot tikai tad, ja tā ir pareizi uzstādīta un pieslēgta.

EKSPLUATĀCIJA: Ierīci drīkst lietot tikai tad, ja tā ir pareizi uzstādīta un pieslēgta.

Ierīci nedrīkst lietot, ja tā ir bojāta. Ierīci drīkst lietot tikai tad, ja tā ir pareizi uzstādīta un pieslēgta.

Metāla priekšmetus (nažus, dakšas, karotes utt.) nedrīkst likt uz plīts, jo tie var sakarst.

Ierīci nedrīkst lietot, ja tā ir bojāta. Ierīci drīkst lietot tikai tad, ja tā ir pareizi uzstādīta un pieslēgta.

BRĪDINĀJUMS: Saskare ar karstām virsmām var izraisīt apdegumus.

AR

#

12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

aill bwlgl clll l jy: gul yjbs aii 111111111111111111

GB

Palīdzība

Saziņa:

Šī informācija ir norādīta uz tehnisko datu plāksnītes, kas piestiprināta ierīcei un/vai tās iepakojumam.

RU

Servisa apkalpošana

Pirms sazināties ar tehnisko atbalstu:

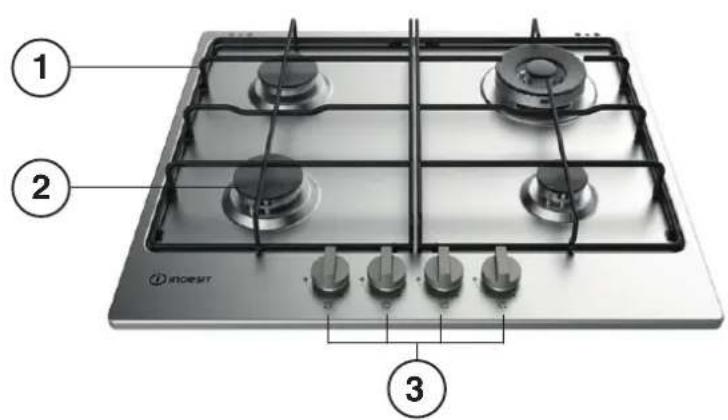

Vispārīga informācija

1. GATAVOŠANAS TRAUKU balsta režģis
2. GĀZES DEGĻI
3. GĀZES DEGĻU vadības slēdži
4. Aizdedzes GĀZES DEGĻIEM
5. DROŠĪBAS IERĪCES

Gāzes degļiem ir dažādi izmēri un jauda. Gatavojot, izvēlieties gatavošanas trauka diametram atbilstošāko degli. Gāzes degļu vadības slēdži liesmas regulēšanai. Gāzes degļa aizdedze ļauj automātiski aizdedzināt īpašu degli. Drošības ierīce aptur gāzes plūsmu, ja liesma tiek nejauši nodzēsta.

RU

Izstrādājuma apraksts

Apraksts

1. Atbalsta režģi katliem un pannām 2. Gāzes degļi
2. Gāzes degļu regulatori 4. Gāzes degļu aizdedze 5. Aizsardzības ierīce
3. Gāzes degļiem ir dažāda jauda un izmēri. Izvēlieties degli, kas vislabāk atbilst izmantojamā trauka diametram.
4. Gāzes degļu regulatori kalpo liesmas regulēšanai. Gāzes degļu aizdedze paredzēta automātiskai attiecīgā degļa aizdedzināšanai.
5. Drošības ierīce nejaušas liesmas nodzišanas gadījumā pārtrauc gāzes padevi.

KZ

Kurpju spīdītāji

Žalūzijas

1. bIDbICTAPFA apHaJraH TIpeyiIw Top
2. GĀZES KONFORKĀLI
3. Gāzes konforku lietošanas instrukcija
4. Gāzes savienojumu uzstādīšana
5. KORGANIS KURALLARI
6. Gāzes konforki ir paredzēti lietošanai ar dabasgāzi. Lai iegūtu pareizu liesmu, izvēlieties atbilstoša diametra sprauslas. Sprauslu nomaiņa jāveic kvalificētam speciālistam.
7. Gāzes liesmas regulēšanas ierīce ļauj automātiski pārslēgt liesmu no viena sprauslas uz citu. Ja gāzes spiediens ir nestabils, liesma var nodzist.

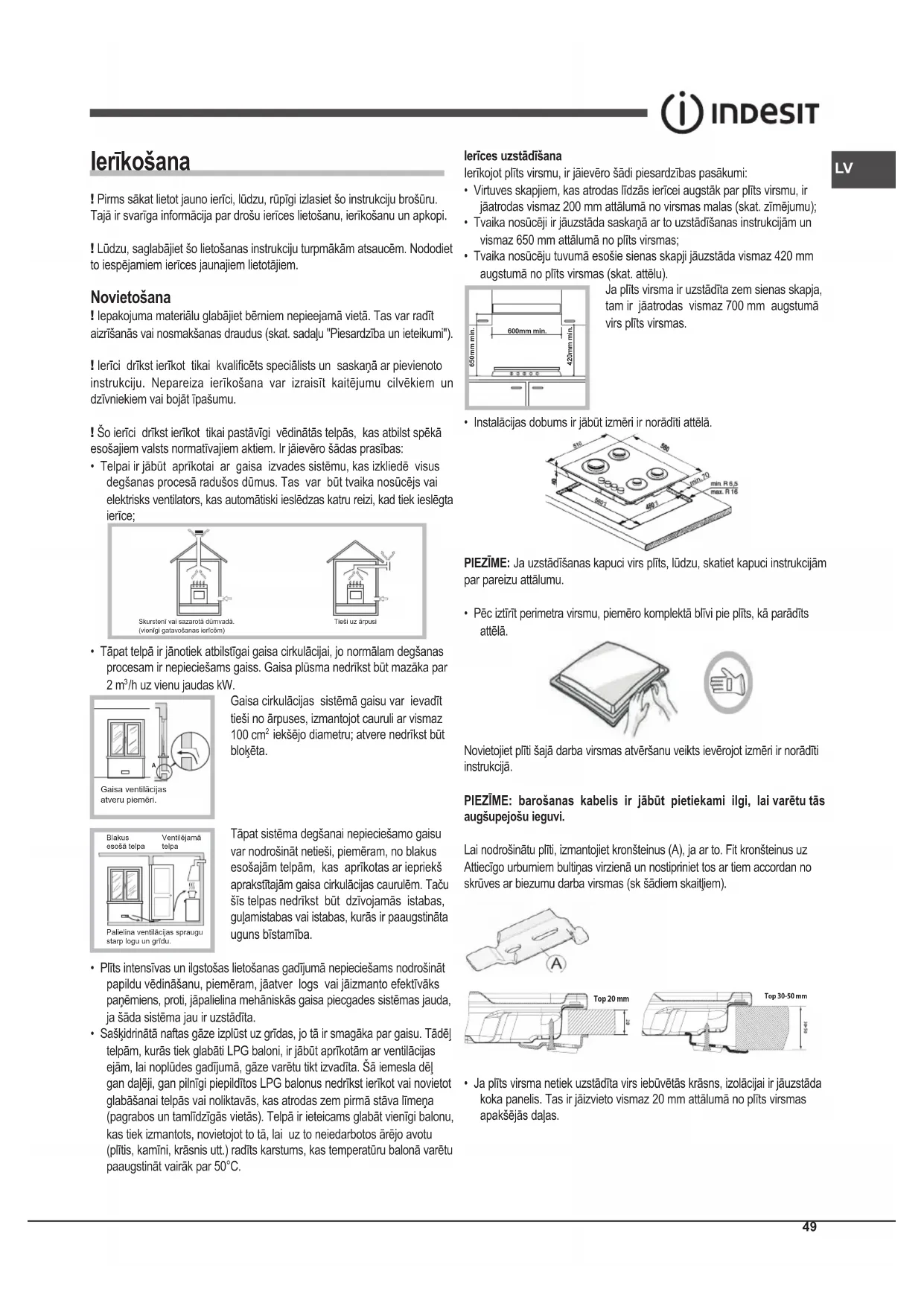

! Pirms sākat lietot jauno ierīci, lūdzu, rūpīgi izlasiet šo instrukciju brošūru. Tajā ir svarīga informācija par drošu ierīces lietošanu, ierīkošanu un apkopi. ! Lūdzu, saglabājiet šo lietošanas instrukciju turpmākām atsaucēm. Nododiet to iespējamiem ierīces jaunajiem lietotājiem.

Novietošana

! Iepakojuma materiālu glabājiet bērniem nepieejamā vietā. Tas var radīt aizrīšanās vai nosmakšanas draudus (skat. sadaļu "Piesardzība un ieteikumi").

! Ierīci drīkst ierīkot tikai kvalificēts speciālists un saskaņā ar pievienoto instrukciju. Nepareiza ierīkošana var izraisīt kaitējumu cilvēkiem un dzīvniekiem vai bojāt īpašumu.

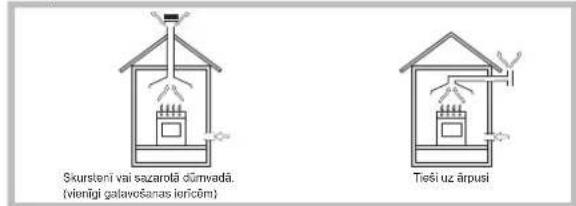

! Šo ierīci drīkst ierīkot tikai pastāvīgi vēdinātās telpās, kas atbilst spēkā esošajiem valsts normatīvajiem aktiem. Ir jāievēro šādas prasības: Telpai ir jābūt aprīkotai ar gaisa izvades sistēmu, kas izkliedē visus degšanas procesa radušos dūmus. Tas var būt tvaika nosūcējs vai elektrisks ventilators, kas automātiski ieslēdzas katru reizi, kad tiek ieslēgta ierīce;

• Tāpat telpā ir jānotiek atbilstīgai gaisa cirkulācijai, jo normālam degšanas procesam ir nepieciešams gaiss. Gaisa plūsma nedrīkst būt mazāka par 2m³ /h uz vienu jaudas kW.

Gaisa cirkulācijas sistēmas gaisu var ievadīt tieši no ārpuses, izmantojot cauruli ar vismaz 100 cm² iekšējo diametru; atvere nedrīkst būt bloķēta.

Tāpat ievadāmajam gaisam nepieciešamo gaisu var nodrošināt netieši, piemēram, no blakus esošajām telpām, kas aprīkotas ar iepriekš aprakstītajām gaisa cirkulācijas caurulēm. Taču šīs telpas nedrīkst būt dzīvojamās istabas, guļamistabas vai istabas, kurās ir paaugstināta ugunsbīstamība.

• Plīts intensīvas un ilgstošas lietošanas gadījumā nepieciešams nodrošināt papildu vēdināšanu, piemēram, jāatver logs vai jāizmanto efektīvāks paņēmiens, proti, jāpalielina mehāniskās gaisa piegādes sistēmas jauda, ja šāda sistēma jau ir uzstādīta. Sašķidrinātā naftas gāze izplūst uz grīdas, jo tā ir smagāka par gaisu. Tāpēc telpām, kurās tiek glabāti LPG baloni, ir jābūt aprīkotām ar ventilācijas ejām, lai noplūdes gadījumā gāze varētu tikt izvadīta. Šī iemesla dēļ gan daļēji, gan pilnīgi piepildītus LPG balonus nedrīkst ierīkot vai novietot glabāšanai telpās vai noliktavās, kas atrodas zem pirmā stāva līmeņa (pagrabos un tamlīdzīgās vietās). Telpā ir ieteicams glabāt vienīgi balonu, kas tiek izmantots, novietojot to tā, lai uz to neiedarbotos ārējo avotu (plītis, kamīni, krāsnis utt.) radīts karstums, kas temperatūru balonā varētu paaugstināt vairāk par 50°C

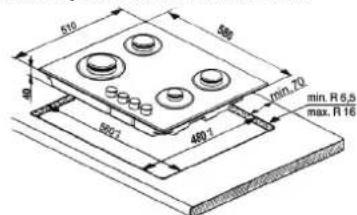

Ierīces uzstādīšana

• Instalācijas dobumam ir jābūt izmēriem, kas norādīti attēlā.

PIEZĪME: Ja uzstādīšanas kapuci virs plīts, lūdzu, skatiet kapuces instrukcijām par pareizu attālumu.

• Pēc izīrītā perimetra virsmas, piemēro komplekta blīvi pie plīts, kā parādīts attēlā.

Novietojiet plīti šajā darba virsmas atverē, ievērojot izmērus, kas norādīti instrukcijā.

PIEZĪME: barošanas kabelim ir jābūt pietiekami ilgam, lai varētu to savienot ar elektrotīklu.

Lai nodrošinātu plīti, izmantojiet kronšteinus (A), ja ar to nepietiek. Piestipriniet kronšteinus uz attiecīgajiem urbumiem bultiņas virzienā un nostipriniet tos ar tiem atbilstošām skrūvēm atbilstoši darba virsmas biezumam (skatiet šos skaitļus).

Plīts virsmas, kas aprīkotas ar trīs polu enerģijas padevi, ir izstrādātas, lai darbotos ar maiņstrāvu un tādu spriegumu un frekvenci, kāda ir norādīta uz datu plāksnītes (tā atrodas ierīces apakšējā daļā). Zemējuma vadam kabelī ir zaļš un dzeltens apvalks. Ja ierīci uzstāda virs iebūvētas elektriskās krāsns, plīts virsmas un krāsns pieslēgumiem ir jābūt atsevišķiem gan elektriskās drošības labad, gan tādēļ, lai būtu vienkāršāk izņemt krāsni.

Elektrobarošanas vada pieslēgšana elektrotīklam

Uzstādiet standarta spraudni, kas atbilst uz datu plāksnītes norādītajai slodzei. Ierīce ir jāpieslēdz tieši elektrotīklam, starp ierīci un elektrotīklu iekārtojot vienpola slēdzi, kura minimālais attālums starp kontaktiem ir 3 mm. Slēdzim jābūt piemērotam norādītajai strāvas stiprumam un jāatbilst spēkā esošajiem strāvas noteikumiem (slēdzis nedrīkst atvienot zemējuma vadu). Piegādes kabelis nedrīkst nonākt saskarē ar virsmām, kuru temperatūra ir augstāka par 50°C.

! Uzstādītājam ir jāpārliecinās, ka ir nodrošināts pareizs elektrības pieslēgums, kas atbilst drošības noteikumiem.

Pirms elektropadeves pieslēgšanas pārbaudiet, vai:

• ierīce ir iezemēta un spraudnis atbilst normatīvo aktu prasībām;
• rozete atbilst ierīces maksimālajai jaudai, kas ir norādīta uz tehnisko datu plāksnītes;
• elektrotīkla spriegums ir tehnisko datu plāksnītē norādītajā diapazonā;
• Rozete ir savietojama ar ierīces spraudni. Ja rozete nav savietojama ar spraudni, lūdziet pilnvarotam elektriķim to nomainīt. Nedrīkst izmantot pagarinātāju vai vairākas rozetes.

! Pēc ierīces ievietošanas elektrobarošanas vadam un kontaktligzdai ir jābūt brīvi pieejamiem.

! Elektrobarošanas vadu nedrīkst saliekt vai saspiest. ! Elektrobarošanas vads regulāri jāpārbauda, un to drīkst nomainīt tikai pilnvarots elektriķis (skatīt sadaļu "Palīdzība"). ! Ražotājs nav atbildīgs par zaudējumiem, kas radušies šo drošības noteikumu neievērošanas dēļ.

Gāzes pievienošana

Ierīces galvenajai gāzes padevei vai gāzes balonam ir jāpievieno saskaņā ar spēkā esošajiem valsts normatīvajiem aktiem. Pirms pievienošanas pārliecinieties, ka plīts ir saderīga ar gāzes padevi, kuru vēlaties izmantot. Ja tā nav, izpildiet instrukcijas, kuras norādītas sadaļā "Pielāgošana dažādiem gāzes veidiem".

Ja izmantojat sašķidrināto gāzi no balona, ierīkojiet spiediena regulatoru, kas atbilst spēkā esošajiem valsts normatīvajiem aktiem.

! Pārbaudiet, vai gāzes padeves spiediens atbilst vērtībām, kas norādītas 1. tabulā ("Degļa un sprauslas specifikācija"). Tādējādi tiek garantēta droša un ilgstoša ierīces darbība, vienlaicīgi uzturot energoefektīvu patēriņu.

Pieslēgšana ar stingro cauruli (vara vai tērauda)

! Pieslēgums gāzes sistēmai ir jāveic tā, lai ierīcei neradītu nekāda veida deformāciju.

Ierīces iegādes rampai ir pievienota regulējama L formas caurule, kas aprīkota ar blīvējumu, lai novērstu noplūdes. Pēc caurules stiprinājuma griešanas blīvējums vienmēr ir jāmaina (blīvējums, kas pievienots ierīcei). Gāzes padeves caurules stiprinājums ir cilindrisks, 1/2 gāzes aptvertais stiprinājums ar ārējo vītni.

Elastīgā bezšuvju nerūsējošā tērauda cauruļvada savienošana ar vītņoto stiprinājumu

Gāzes padeves caurules stiprinājums ir cilindrisks, 1/2 gāzes aptvertais stiprinājums ar ārējo vītni.

Šīs caurules ir jāuzstāda tā, lai pilnībā izstieptas tās nebūtu garākas par 2000 mm. Kad savienojums ir veikts, pārliecinieties, ka elastīgā metāla caurule nepieskaras nekādām kustīgām detaļām un nav saspiesta.

! Izmantojiet vienīgi valsts normatīvajiem aktiem atbilstošas caurules un blīvējumus.

Savienojuma stingrības pārbaude

! Kad ierīkošana ir pabeigta, ar ziepju šķīdumu pārbaudiet, vai cauruļvada stiprinājumos nav noplūžu. Nekādā gadījumā neizmantojiet atklātu liesmu.

Pielāgošana dažādiem gāzes veidiem

Lai pielāgotu plīts virsmu dažādiem gāzes veidiem, kas nav parastais veids, kurš norādīts datu plāksnītē plīts virsmas apakšā vai uz iepakojuma, degļa sprauslas ir jāmaina šādi:

1. Noņemiet plīts virsmas režģus un izbīdiet degļus no to ligzdām.
2. Atskrūvējiet sprauslas, izmantojot ligzdu atslēgu no atbilstoša izmēra, un aizstājiet tās ar sprauslām jaunajam gāzes tipam (skat. 1. tabulu "Degļa un sprauslu raksturojums").
3. Salieciet detaļas atpakaļ, veicot procedūru apgrieztā secībā.
4. Kad procedūra ir pabeigta, nomainiet veco tehnisko datu uzlīmi ar jaunu, uz kuras norādīts jaunais gāzes veids. Uzlīme ir pieejama mūsu servisa centros.
5. Degļa gaisa padeves regulēšana nav nepieciešama.
6. Degļa minimālās spraugas iestatīšana
7. Pagrieziet krānu uz mazas liesmas pozīciju:

1. Noņemiet grozāmo slēdzi un grieziet regulēšanas skrūvi, kas atrodas krāna redzē vai blakus tai, līdz liesma ir maza, bet pastāvīga.
2. Kad ir noregulēta maza liesma, deglim degot, vairākas reizes ātri pagrieziet grozāmo slēdzi no minimālās uz maksimālo pozīciju. Liesma nedrīkst nodzist.
3. Dažām plītīm ir uzstādīta drošības ierīce (termoelements). Ja degļiem ir iestatīta maza liesma un plīts nestrādā, nedaudz palieliniet liesmu, griežot regulēšanas skrūvi.
4. Kad liesma ir noregulēta, nomainiet apvada blīvējumu, izmantojot hermetizējošu smēri vai līdzīgu vielu. ! Ja plīts ir pievienota sašķidrinātas gāzes padevei, regulēšanas skrūve ir jāpievelk pēc iespējas ciešāk. ! Kad procedūra ir pabeigta, nomainiet veco tehnisko datu uzlīmi ar jaunu, uz kuras norādīts jaunais gāzes veids. Uzlīmes ir pieejamas mūsu servisa centros. ! Ja izmantotās gāzes spiediens ir citāds (vai mazliet atšķirīgs) nekā ieteicamais spiediens, lai nodrošinātu atbilstību spēkā esošajiem valsts normatīvajiem aktiem, ieplūdes cauruļvadam jāuzstāda piemērots spiediena regulators.

DATU PLÄKSNITE
Elektribas pieslëgumi	Skatīt datu pläksnīti
EKODIZAINS Šī iekārta atbilst ES Regula Nr. 66/2014, kas ietver Direktīvu 2009/125/EK. EN 30-2-1 standarts.

Degļa un sprauslas specifikācija

1. Tabula KATEGORIJA II2H3B/P

VEIDS IZMANTOJAMÁ GAZE	VEIDS DEGLA	SPRAUSLA	N OMINÁLÁS SILTUMA JAUDA kW	PATÉRÍNS NOMINAL	SAMAZINÁTS SILTUMA JAUDA kW	GAZES SPIEDIENS mbar
						min.	rat.	max.
DABASGÖZE (Metäns) G20	MW	138A	3.50	333 l/h	2.20	17 20	25
	Dajës atrdarbīgums	95Z	1.75	167 l/h	0.35
	Papildu	72X	1.00	95 l/h	0.30
SAŠKIDRINÁTÁ NAFTAS GAZE (Butëns) G30 (Propāna) G31	MW	93P	3.50	254 g/h	1.90	25 37	45
	Dajës atrdarbīgums	63	1.75	127 g/h	0.35
	Papildu	50	1.00	73 g/h	0.30

Veids izmantojamā gāze	Model konfigurăcija 4 DEGLI	Nominālās siltuma jauda(kW)	Kopsumma patēriŋš nominal	Air nepieciësams (m3) gāzes sadegšanas 1m3
G20 20 mbar	1MW - 2S -1A	8.00	762 l/h	9.52
G30/31 30 mbar	1MW - 2S -1A	8.00	581 g/h	30.94

ELEKTROAPGĀDE: 220-240V~ 50/60Hz 0,6W

THP 642 W/IX/I RU

Ieslēgšana un lietošana

Atbilstošā gāzes veida gāzes spiediens ir norādīts uz katras plīts.

Gāzes degļi

Izmantojot attiecīgo vadības slēdzi, katru degli var iestatīt vienā no turpmāk norādītajām pozīcijām:

• Izslēgts Maksimums
• Minimums

Lai aizdedzinātu degli, tā tuvumā turiet aizdedzinātu sērkociņu vai šķiltavas un tajā pašā laikā attiecīgo slēdzi piespiediet uz leju un grieziet pretēji pulksteņa rādītāja virzienam, lai iestatītu maksimumu.

Tā kā degli ir aprīkots ar drošības ierīci, slēdzis ir jānospiež aptuveni uz 2-3 sekundēm, lai automātiskā ierīce, kas uztur liesmu, uzvilktu.

Daži modeļi ir aprīkoti ar aizdedzināšanas pogu, kas iestrādāta vadības slēdžā. Ja tā ir, tad aizdedzes ierīce ir, bet atsevišķas pogas nav.

Lai aizdedzinātu degli, vienkārši nospiediet attiecīgo slēdzi līdz galam un tad pagrieziet pretēji pulksteņa rādītāja virzienam līdz pozīcijai "Maksimums", turot to nospiestu, līdz degli aizdegas.

Ja liesma nejauši izdziest, nogrieziet vadības slēdzi un pagaidiet vismaz vienu minūti, pirms mēģināt to iedegt atkal.

Lai izslēgtu degli, pagrieziet slēdzi pulksteņa rādītāja virzienā, līdz tas apstājas (kad tas ir nonācis pozīcijā ).

Praktiski degļu lietošanas ieteikumi

Lai nodrošinātu to, ka degļi darbojas efektīvi:

• Katram deglim izmantojiet atbilstoša izmēra gatavošanas traukus (skat. Tabulu), lai liesmas neizplatītos pāri trauka dibena malai; vienmēr izmantojiet gatavošanas traukus ar līdzenu pamatni un vāku;
• Kad trauka saturs sasniedz vārīšanās temperatūru, nogrieziet regulatoru līdz minimumam.

Deglis	Ø Gatavošanas trauku diametrs (cm)
Dalejs ņtrdarbīgums (S)	16 - 24
Papildu (A)	8 - 14
Mini Wok (MW)	24 - 26

Lai noteiktu degļa veidu, lūdzu, skatiet zīmējumus, kas iekļauti sadaļā "Degļu un sprauslu specifikācija".

Lai iegūtu maksimālu stabilitāti, pannas balstiem jābūt pareizi noregulētiem un visas pannas jānovieto tā, lai to centri atrastos tieši virs degļiem. - Pannas jānovieto uz statīva tā, lai to rokturi atrastos paralēli vienam atbalsta stienim. - Pannas rokturis jānovieto tā, lai tas neizvirzītos pāri degļu bloka priekšējai malai.

stabilitāti.

Vismainīgākie aspekti attiecībā uz pannas stabilitāti bieži var būt pati panna (vai pannas novietojums lietošanas laikā). Labi līdzsvarota panna ar plakanu pamatni, kuras centrs atrodas tieši virs degļa un kuras rokturis saskaņots ar vienu no atbalsta tapām, neapšaubāmi nodrošina vislielāko

Piesardzības pasākumi un ieteikumi

Šī ierīce ir projektēta un ražota saskaņā ar starptautiskajiem drošības standartiem. Drošības apsvērumu dēļ ir sniegti turpmāk minētie brīdinājumi, kas uzmanīgi jāizlasa.

Vispārīga drošības informācija

• Šī ir trešās klases iebūvēta ierīce. Lai nodrošinātu efektīvu darbību, gāzes ierīcei ir nepieciešama pastāvīga gaisa apmaiņa. Uzstādot plīts virsmu, ievērojiet instrukcijas, kas norādītas sadaļā ierīces "Novietošana".
• Šī instrukcija attiecas tikai uz tām valstīm, kas ir minētas rokasgrāmatā un ierīces sērijas numura plāksnītē.
• Ierīce ir paredzēta lietošanai iekštelpu mājsaimniecībās, nevis komerciāliem vai ražošanas vajadzībām.
• Ierīci nedrīkst uzstādīt ārpus telpām pat tad, ja plīts uzstādīšanas vieta ir nosegta. Pakļaut ierīci lietus un nokrišņu iedarbībai ir ļoti bīstami.
• Ierīcei nedrīkst pieskarties, ja ir basas kājas vai slapjas vai mitras rokas vai kājas.
• Ierīci drīkst lietot tikai pieaugušie un tikai ēdiena gatavošanas vajadzībām. Lietošanas laikā jāievēro šajā brošūrā izklāstītie norādījumi. Ierīces lietošana citiem mērķiem (piemēram, telpas apsildīšanai) nav atbilstoša un ir bīstama. Ražotājs neuzņemas atbildību par bojājumiem, kas radušies nepareizas, neatļautas un nesaprātīgas ierīces lietošanas dēļ.
• Ventilācijas un siltuma izvadīšanas atveres nedrīkst nosegt. Vienmēr pārliecinieties, ka pēc ierīces lietošanas grozāmie slēdži ir pārslēgti pozīcijā “ ● ” ○ . Lai ierīci atvienotu no elektrotīkla, atvienojiet elektrības vada spraudni no kontaktrozetes. Atvienošanas laikā nedrīkst raut aiz elektrības vada.
• Nekad neveiciet nekādus tīrīšanas vai apkopes darbus, kamēr spraudnis nav atvienots no rozetes. Ja ierīce nedarbojas pareizi, nekādā gadījumā nemēģiniet to labot saviem spēkiem. Neprofesionālu personu veiktie remontdarbi var radīt traumu un turpmāku ierīces darbības traucējumu risku. Sazinieties ar servisa centru (skat. sadaļu "Palīdzība").
• Neizmantojiet nestabilus vai deformētus traukus. Ja gāzes degļi vai elektriskās sildvirsmas joprojām ir karstas, stikla pārsegu (ja tāds ir) nedrīkst aizvērt.
• Ierīci nedrīkst lietot personas (tostarp bērni) ar ierobežotām fiziskajām, garīgajām vai maņu spējām, kā arī personas bez ierīces lietošanas pieredzes vai nepieciešamajām zināšanām. Iepriekš minētās personas drīkst strādāt tikai tās personas uzraudzībā, kura uzņemas atbildību par viņu drošību, vai pirms ierīces izmantošanas tām jāsaņem norādījumi saistībā ar ierīces lietošanu. Neļaujiet bērniem spēlēties ar ierīci.
• Ierīci nav paredzēts lietot ar ārējo taimeri vai atsevišķu tālvadības ietaisi.

Ierīces utilizācija

• Utilizējot iepakojuma materiālu: ievērojiet vietējo tiesību aktu prasības, lai iepakojumu varētu atkārtoti pārstrādāt.
• Eiropas Direktīva 2012/19/EU par elektrisko un elektronisko iekārtu atkritumiem (EEIA) ir noteikts, ka elektroniskās mājsaimniecības ierīces nedrīkst izmest parastajos nešķirotajos atkritumos. Vecās ierīces ir jāsavāc atsevišķi, lai optimizētu to materiālu atkārtotu izmantošanu un pārstrādi, un samazinātu ietekmi uz cilvēku veselību un vidi. Pārsvītrots atkritumu konteinera simbols uz izstrādājuma atgādina par pienākumu neizmest ierīci atkritumos, bet gan nodot atsevišķi savākšanas punktā.

Lai uzzinātu informāciju par savu veco ierīču utilizāciju, patērētājiem ir jāsazinās ar vietējo pašvaldību vai mazumtirgotāju.

LV

LV

Apkārtējās vides aizsardzība

Gatavojiet savu ēdienu pannās vai katlos ar vākiem un izmantojiet pēc iespējas mazāk ūdens. Gatavošana bez vāka ievērojami palielina enerģijas patēriņu. - Izmantojiet tikai pilnīgi plakanus katlus un pannas. Ja gatavojat ēdienu, kura pagatavošanai nepieciešams ilgs laiks, ieteicams izmantot tvaika katlu, kurā ēdiens sagatavojas divreiz ātrāk, ietaupot trešdaļu enerģijas.

Gāzes krāna tehniskā apkope

Laika gaitā krāniem var rasties aizsērējumi vai pagriešanās grūtības. Tādā gadījumā krāns ir jātīra.

! Šī procedūra jāveic kvalificētam, ražotāja pilnvarotam tehniskajam darbiniekam.

Traucējumu novēršana

Var gadīties, ka iekārta darbojas nepareizi vai nedarbojas vispār. Pirms sazinieties ar servisa centru, pārbaudiet, vai nav iespējams to novērst. Vispirms pārbaudiet, vai nav pārtraukta gāzes un elektribas padeve, jo īpaši pārliecinieties, vai ir atvērti gāzes vārsti.

Deglis neaizdegas vai ap degli nemaz neparādās liesmas.

Pārliecinieties vai:

• degļa gāzes padeves atveres nav aizsērējušas;
• visas degļa noņemamās daļas ir saliktas pareizi;
• ierīces tuvumā nav caurvēja.

Ja liesma izdziest modeļos, kas aprīkoti ar drošības ierīci.

Pārliecinieties vai:

slēdzi piespiežat līdz galam; slēdzi pietiekami ilgi turat nospiestu, lai aktivizētu drošības ierīci; vai gāzes atveres drošības ierīces tuvumā nav aizsērējušas.

Deglis izdziest, kad tiek noregulēts uz minimumu.

Pārliecinieties vai:

gāzes atveres nav bloķētas; - ierīces tuvumā nav caurvēja; - minimālā iestatījums ir pareizs;

Gatavošanas trauks nav stabils.
