Toote tüüp	Vabalt seisev ahi
Kaubamärk	Indesit
Mudel	IS5G0KMW/E
Energiaallikas (pliit)	Gaas
Energiaallikas (ahi)	Elekter
Põletite arv	5
Mõõtmed (kõrgus x laius x sügavus)	85 cm x 60 cm x 60 cm
Netokaal	52 kg
Ahju maht	71 liitrit
Ahju funktsioonid	Termoring, grill, sulatamine, traditsiooniline küpsetamine
Puhastustüüp	Aqua Clean (aurupuhastus)
Ohutuslukk	Lapselukk
Ohutuslüliti	Jah
Elektriline süüde	Jah
Energiaklass	A
Toitepinge	230 V / 50 Hz
Varuosade saadavus	Volitatud Indesiti teeninduse kaudu
Garantii	2 aastat
Müratase	49 dB(A)

Korduma kippuvad küsimused - IS5G0KMW/E INDESIT

Kuidas sisse lülitada Indesit IS5G0KMW/E ahju?

Ahju sisselülitamiseks keera ahju funktsioonide nupp soovitud funktsioonile (nt termoring) ja seadista temperatuur temperatuuri nupuga. Süttib kuumutamist näitav märgutuli. Kui temperatuur on saavutatud, kustub märgutuli.

Kas gaasipliidil on elektriline süüde?

Jah, ahi on varustatud elektrilise süütega. Piisab põleti nupu vajutamisest ja keeramisest, samal ajal vajutades süütenuppu (kui see on olemas) või süüde toimub automaatselt pärast keeramist.

Kuidas puhastada Aqua Clean funktsiooniga ahju?

Vala umbes 200 ml vett ahjualusele või ahju põhja, vali Aqua Clean funktsioon (või seadista temperatuur 90°C 30 minutiks). Aur pehmendab mustust. Pärast lõpetamist pühkige niiske lapiga.

Mida teha, kui ahi ei kuumene?

Kontrolli, kas ahi on toiteallikaga ühendatud, kas rikkevoolukaitse pole rakendunud. Veendu, et nupud on õigesti seatud. Kui probleem ei lahene, võta ühendust teenindusega.

Kuidas seadistada lapselukku?

Lapselukk aktiveeritakse, hoides juhtpaneelil vastavat nuppu (luku sümbol) paar sekundit all. Deaktiveerimine toimub samal viisil. Üksikasjad leiad juhendist.

Mis on põletite maksimaalne võimsus?

Üksikute põletite võimsus on erinev: põhipõleti (nt kolmekordne koroona) kuni 3,5 kW, ülejäänud 1,0 kuni 2,5 kW. Täpsed väärtused on toodud juhendis või nuppude kõrval oleval kleebisel.

Kas ahju saab kasutada ilma gaasiühenduseta?

Ei, ahi on ette nähtud töötamiseks maagaasil või propaan-butaangaasil. Enne esmakasutust tuleb kontrollida gaasi tüüpi ja vajadusel vahetada düüsid. Ühenduse peab tegema kvalifitseeritud paigaldaja.

Kuidas vahetada Indesit ahju pirn?

Ühendage ahi toiteallikast lahti. Demonteerige klaasist kate (keerake lahti või vajutage). Vahetage pirn uue vastu, millel on samad parameetrid (nt 40W, 300°C). Paigaldage kate ja ühendage toiteallikas.

Miks ahi küpsetamise ajal suitsetab?

Selle põhjuseks võib olla liigne rasv ahju põhjas. Kasutage aurupuhastuse funktsiooni või puhastage käsitsi. Veenduge, et te ei kasutaks liiga kõrget temperatuuri.

Kust leida kasutusjuhendit PDF-vormingus?

Juhendi saab tasuta alla laadida saidilt notice-facile.com mudelile Indesit IS5G0KMW/E. Lihtsalt valige eesti keel ja sisestage e-posti aadress või laadige otse alla.

KASUTUSJUHEND IS5G0KMW/E INDESIT

⚠ Juhised kehtivad riigis, mille sümbol on näl seadmel. Kui seadmel riiki tähistav sümbol puudub, lugege tehnilisi juhiseid, mis annavad vajaliku informatsiooni seadme muutmiseks, et see vastaks riigispetsiifilistele tingimustele.

ETTEVAATUST! Gaasipliidi kasutamine tekitab ruumis, kuhu see on paigaldatud, kuumust, niiskust ja põlemissaadusi. Veenduge, et köök oleks korraliku ventilatsiooniga, eriti kui masin on kasutusel: Hoidke naturaalsed õhutusavad lahti või paigaldage mehhaaniline ventilatsiooniseade (mehhaaniline tõmbekapp). Seadme pikaajaline intensiivne kasutamine võib nõuda lisaventilatsiooni, nagu avatud aken või tõhusam mehaaniline ventilatsioonisüsteem (võimaluse korral).

Kui selles juhendis toodud teavet ei järgita täpselt, võib seade põhjustada tulekahju või plahvatuse ja kahjustada vara või vigastada inimesi.

Enne seadme kasutamist lugege see ohutusjuhend hoolikalt läbi. Hoidke see hilisemaks läbivaatamiseks käepärast.

Selles juhendis ja seadmel endal on olulised hoiatused, mida tuleb pidevalt järgida. Tootja vastuta selle eest, kui ohutusjuhendit ei järgita, seadet kasutatakse valesti või määratakse selle sobimatud seaded.

HOIATUS: Seade ja selle ligipääsetavad osad muutuvad kasutamisel kuumaks. Vältige kütteelementide puudutamist. Nooremad kui 8 aastased lapsed tuleb seadmest eemal hoida, kui nende tegevust pidevalt ei jälgita.

⚠ HOIATUS: Kui pliidiplaat on pragunenud, ei tohi seadet kasutada, sest tekib elektrilöögioht

HOIATUS: Süttimisoht: ärge hoidke toiduvalmistamispindadel esemeid.

ETTEVAATUST! Küpsetamist tuleb jälgida. Lühidat küpsetamist tuleb jälgida pidevalt.

⚠ HOIATUS: Pliidi öli või rasvaga küpsetamise ajal järelevalveta jätmine võib olla ohtlik – tuleoht. ÄRGE KUNAGI püüdke kustutada tuld veega, selle asemel lülitage seade välja ja katke seejärel kinni, kasutades näiteks kaant või tuletekki.

⚠ Ärge kasutage pliidiplaati töö- või tugipinnana. Hoidke riided ja muud tuleohtlikud materjalid seadmest eemal, kuni köik selle osad on täielikult maha jahtunud, vastasel juhul võib tekkida tuleoht.

⚠ Väikelapsed (vanuses 0-3 aastat) tuleb seadmest eemal hoida. Lapsed (vanuses 3-8 aastat) tuleb seadmest eemal hoida, kui nenc järele ei valvata. Lapsed alates 8 eluaastast ja isikud, kes on piiratud füüsiliste, sensoorsete või vaimsete võimetega või ilma kogemuste või teadmisteta,

võivad seadet kasutada ainult siis, kui nende tegevust jälgitakse või neid on seadme ohutuks kasutamiseks juhendatud ja nad mõistavad sellega seotud ohtusid. Jälgige, et lapsed seadmega ei mängiks. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

ETTEVAATUST! Kui pliidiplaadi klaas puruneb, lülitage kohe köik põletid ja elektrilised kütteelemendid välja ning isoleerige seade elektritoitest; - ärge puudutage seadme pinda; - ärge kasutage seadet

Klaasist kaas võib puruneda, kui see kuumaks läheb. Lülitage kõik põletid ja elektriplaadid enne kaane sulgemist välja. Ärge sulgege kaant, kui põleti põleb

HOIATUS: Seade ja selle ligipääsetavad osad muutuvad kasutamisel kuumaks. Vältige kuumutuselementide puudutamist. Nooremad kui 8 aastased lapsed tuleb seadmest eemal hoida, kui nende tegevust pidevalt ei jälgita.

⚠ Toiduainete kuivatamise ajal ei tohi seadet järelevalveta jätta. Kui seadmega saab kasutada sondi, kasutage ainult selle ahjuga kasutamiseks möeldud sondi– tulekahju oht.

⚠️ Hoidke riided ja muud tuleohtlikud materjalid seadmest eemal, kuni köik komponendid on maha jahtunud, et vältida tuleohtu. Olge alati valvas, ku valmistate suure rasva- või õlisisaldusega toitu või lisate alkohoolseid jooke – tulekahju oht. Nõude ja tarvikute eemaldamisel kasutage pajakindaid. Küpsetamise järel avage uks ettevaatlikult ja laske kuumal õhul või aurul vähehaaval väljuda – põletusoht. Ärge katke ahju esiküljel olevaid kuumaõhuavasid – tulekahju oht.

⚠️ Kui ahjuuks on avatud või allalastud asendis, olge ettevaatlik, et mitte ukse vastu minna. Raami asetamisel seadme sisse veenduge, et stoppmärk on suunatud ülespoole ja avause tagaosa suunas.

Seadet ei tohiks käitada enam 15s. Kui põleti ei ole peale 15s süttinud, lõpetage seadmega töö ning avage kambri uks ja/või oodake vähemalt 1min enne põleti süüte uuesti katsetamist.

LUBATUD KASUTUS

ETTEVAATUST! Seade ei ole möeldud kasutamiseks välise lülitusseadmega, nagu taimer eald vor eraldi kaugjuhtimissüsteem.

⚠️ See seade on nähtud ette kasutamiseks kodumajapidamistes ja teistes sarnastes rakendustes, nagu : kaupluste, kontorite ja teiste töökeskkondade töötajate köögipiirkondades; talumajapidamistes; klientide poolt hotellides, motellides, hommikusööki pakkuvates asutustes ja teistes majutustüüpi keskkondades.

⚠ Muud kasutusviisid (nt ruumide soojendamine) øe pole lubatud.

⚠️ See seade ei ole möeldud professionaalseks kasutuseks. Ärge kasutage seadet välitingimustes.

⚠ Ärge hoidke plahvatus- või tuleohtlikke ain (bt bensiini- või aerosoolikanistreid) seadmes v selle läheduses - tulekahju oht.

⚠ Kasutage potte ja panne, mille põhi on sa põletitega lai või pisut laiem (vt vastavat tabe Veenduge, et restidel olevad potid ei ulatuks pliidiplaadi serva.

⚠️ Restide vale kasutus võib pliidiplaati kahjustada: ärge paigutage reste tagurpidi ega lohistage neid pliidiplaadil.

Ärge laske põleti leegil ulatuda panni servast kaugemale

Ärge kasutage: malmist küpsetusplaate, küpsetuskive, terrakota-potte ja -panne. soojushajuteid, nagu metallvörk jmt. kahte põletid korraga ühe anuma kuumutamiseks (nt kala küpsetusalus).

Kui kohalikud gaasivarustuse tingimused muudavad põleti süütamise keeruliseks, on soovitatav toimingut korrata madalale leegitugevusele seatud nupuga.

Kui pliidi kohale paigaldatakse õhupuhasti, vaadake õiget vahekaugust õhupuhasti juhendist. Restide kaitsvad kummijalad kujutavad lastele lämbumisohtu. Pärast restide eemaldamist kontrollige, et köik jalad oleksid õigetel kohta

PAIGALDAMINE

⚠ Seadet tuleb käsitseda ja paigaldada kahe või enama inimesega, vastasel juhul tekib vigastus oht. Lahtipakkimiseks ja paigaldamiseks kasutag kindaid, et vältida sisselõikamisohtu.

⚠️ Elektrilised ja gaasipõhised ühendused peav vastama kohalikele nõuetele.

⚠️ Seadme paigalduse, sealjuures veevärgi ühenduse (kui vajalik), elektriühenduse ja remondi peab sooritama kvalifitseeritud tehnik. Ärge parandage ega asendage mõnda seadme osa, kui seda kasutusjuhendis otseselt ei soovitata! Hoidk lapsed paigalduspiirkonnast eemal. Veenduge pärast seadme lahtipakkimist, et see ei ole transportimisel kahjustada saanud. Probleemide korral võtke ühendust edasimüüja või lähima teenindusega. Pärast paigalduse lõppu tuleb jäätmed (kile, vahtplast jms) panna hoiule lastele kättesaamatusse kohta, sest vastasel juhu tekib lämbumisoht. Enne paigaldamistöid tuleb seade vooluvõrgust lahti ühendada, sest tekib elektrilöögioht. Jälgige paigaldamise ajal, et seade ei kahjustaks toitejuhet, vastasel juhul tekib tu või elektrilöögioht. Aktiveerige seade alles siis, paigaldamine on lõpetatud.

⚠ HOIATUS: Seadme modifitseerimine ja paigaldusmeetod on väga olulised seadme ohutuks ja öigeks kasutamiseks muudes riikide ⚠ Kasutage juhises märgitud röhuregulaatoreid seadme gaasirõhu reguleerimiseks. ⚠ Ruumis peab olema öhueraldussüsteem, mis eemaldab põlemisel tekkinud suitsu.

erid Ruumis peab olema ka korralik õhuringlus, kūna põlemiseks on vaja õhku. Ōhuvool ei tohiks olla väiksem kui 2 m³/h ühe seadme jõuühiku kW kohta.

Öhuringlussüsteem vöib vötta öhku otse väljast toruga, mille siseläbimööt on vähemalt 100 cm selle ava ei tohi olla blokeeritud.

⚠ Süsteem võib põlemiseks õhku anda ka kaudselt, näiteks võttes õhku kõrvalolevatest ruumidest, mis on varustatud eelpool kirjeldatu õhuringlustorudega. Samas ei tohi nimetatud ruumid olla magamistoas, avalikud või tuleohuga ruumid.

⚠ Vedelgaas vajub põrandale, kuna on õhust raskem. Seetõttu peab LGP silindritega varustatu ruumides olema ka õhuvahetussüsteem, mis aita lekke korral gaasil ruumist pääseda. Seetõttu ei tohi osaliselt ega täielikult täidetud LPG-silindreid hoida ruumides, mis on allpool maapinda (kelder vms). Soovituslik on hoida seadmeruumis ainult kasutuses olev silinder, mis ei puutu kokku välisallikatest tekkiva võimaliku kuumusega (ahjud, tulekolded, pliidid vms), mis võiks silinc temperatuuri tösta üle 50°C.

Kui põleti nuppe on raske keerata, pöörduge müügijärgse teeninduse popole, et vea korral põleti kraan välja vahetada.

Ohuvahetuse avaused ja kuumuse hajutit peavad olema kaetud.

⚠ Tehke mööblis köik vajalikud sisselõiked enne ahju paigaldamist ja eemaldage köik puulaastuu ja saepuru.

Ärge eemaldage seadet polüstüreenaluselt enne kui seda paigaldama hakkate.

Kui seadet ei paigaldata ahju kohale, tuleb seadme all olevasse ruumi paigaldada eralduspaneel (ei ole komplektis).

Jäiga toruga ühendus (vask või teras):

Kui gaasirõhk erineb soovituslikust, tuleb imamistorule paigaldada riiklikele nõuetele vastav &obilik rõhuregulaator.

Seadme õigeks töötamiseks on vajalik sobiva kapi kasutamine: Ahju paigaldamiseks leti alla (vaadake diagrammi) või köögiüksusesse peavad kapil olema pildil toodud mõõtmed.

Piisava õhuvahetuse tagamiseks peab kapi tagapaneeli eemaldama. Soovituslik on paigaldada ahi sedaviisi, et see assetseb kas ka puiduriba peal või siledal pinnal, mille ava on vähemalt 45 x 560 mm (nagu pildil näha).

⚠️ Ärge paigaldage seadet dekoratiivse ukse taha he- tuleoht.

⚠️ Kui seade on paigaldatakse tööpinna alla, jätke töölaua ja ahju ülemise ääre vahele minimaaln nõutud vahe, et vältida põletusi.

⚠️ Kui pliit paigaldatakse alusele, tuleb see loodi seada ja komplektis oleva kinnitusketiga seina külge kinnitada, et seade aluselt maha ei libise

⚠ HOIATUS! Seadme ümbermineku vältimiseks tuleb paigaldada komplekti kuuluv kinnituskett. Lugege paigaldusjuhiseid.

GAASIÜHENDUS

HOIATUS: Enne paigaldamist tehke kindlaksstabiilsust.

kas kohaliku jaotusvõrgu tingimused (gaasi tüü rõhk)jaseadmekonfiguratsioononkokkusobivad.

⚠️ Kontrollige, ka gaasivarustuse rõhk vastab tabelis 1 („Põleti ja düüsi andmed“) toodud väärtustele.

⚠ HOIATUS:Seadmekonfiguratsioonitingimused on toodud sildil (või andmeplaadil).

HOIATUS: Seade pole ühendatud põlemissaaduste väljutusseadmega. See tuleb paigaldada ja ühendada kehtivate paigalduseeskirjade järgi. Eriti tuleb tähelepanu pöörata asjakohastele ventilatsiooni puudutavatele nõuetele.

⚠ Vedelgaasi kasutamisel seadmes tuleb regulatsioonikruvi kinnitada võimalikult tihedalt.

⚠ TÄHELEPANU : Gaasisilindri või gaasimahuti paigaldamisel tuleb see õigesti paigutada (vertikaalis).

⚠ HOIATUS: Seda peab tegema kvalifitseeritućtehnik

⚠ Kasutagegaasiühendusejaoksainultpainduvat või jäika metalltoru.

⚠ Jäiga toruga ühendus (vask või teras) Gaasisüsteemi ühendus tuleb seadistada nii, et see ei avaldaks survet ühelegi seadme osale. Saadaval on reguleeritav, tihendiga varustatud L-kujuline toru, mis käib seadme toitetorule lekete vältimiseks. Tihendi peab alati välja vahedama peale toru paigaldusvahendi keeramist (tihend on koos seadmega). Gaasitoitetoru paigaldusvahend on ½ keermestatud gaasisilindri pistikühendus.

⚠ Paindliku liigeseta roostevabast terasest toru ühendamine keermestatud kinnitusele

Gaasitoitetoru paigaldusvahend on ½ keermestatud gaasisilindri pistikühendus. Torud tuleb paigaldada nii, et nende täispikkus polek kunagi üle 2000 mm. Pärast ühendamist veenduge, et painduv metalltoru ei puudutaks ühtegi liikuvat osa ega oleks kokku surutud. Kasutage ainult riiklikele eeskirjadele vastavaid torusid ja tihendeid.

⚠ TÄHELEPANU! Roostevabast terasest vooliku kasutamisel tuleb see paigaldada nii, et see ei puudutaks ühtegi mööbli liikuvat osa (nt sahtel). See peab minema läbi koha, kus ei ole takistusi ja kus seda on võimalik täispikkuses kontrollida.

⚠ Seade tuleks ühendada gaasivõrgu või gaasisilindriga, järgides kehtivaid riiklikke eeskirju. Enne ühenduse loomist veenduge, et seade sobiks teie poolt kasutatava gaasivarustusega. Kui see ei sobi, järgige juhiseid peatükis „Erinevatele gaasitüüpidele kohandamine“.

⚠ Pärast gaasivarustuse ühendamist kontrollige seebiveega lekete olemasolu. Süüdake põletid ja keerake nuppu maksimaalsest asendist 1*

minimaalsesse asendisse 2*, et kontrollida leegi stabiilsust.

üöja Ühendamiseks gaasivõrgu või gaasisilindriga võib kasutada painduvat kummi- või terasvoolikut mis vastab kehtivatele riiklikele eeskirjadele.

ELEKTRIGA SEOTUD HOIATUSED

⚠ TÄHELEPANU : Voolu- ja pingetarbimise teave on toodud andmesildil.

⚠ Nimiplaat paikneb ahju esiküljel (nähtav, kui uks on avatud).

⚠ Seadet peab olema võimalik vooluvõrgust lahti ühendada kas pistikut pesast välja tömmates, kui pistik on juurdepääsetav, või ligipääsetava mitmepooluselise lüliti abil, mis on paigaldatud pistikupesast ülesvoolu kooskõlas riiklike ohutuseeskirjadega. Seade peab olema maandatud vastavalt riiklikele elektriohutusstandarditele.

⚠ Toitekaabel peab olema piisavalt pikk, et see ulatuks pärast seadn korpusse paigaldamist toiteallikani. Ärge tömmake toitejuhet.

Ärge kasutage pikendusjuhtmeid, mitmikpistikupesi ega adaptereid. Elektriühendus ei tohi pärast paigaldamist olla kasutajale ligipääsetav. Ärge kasutage seadet märjana ega paljajalu. Ärge kasutage seadet, kui selle toitejuhe või pistik on vigane, kui see ei tööta korralikult või kui see on kahjustatud või maha kukkunud.

⚠️ Kui toitejuhe on kahjustatud, peab tootja, teenindusvõimuukvalifitseeritudisikselleohtude, näiteks elektrilöögiohu vältimiseks asendama.

⚠️ Kui toitekaablit on vaja vahetada, pöörduge volitatud teeninduskeskusse.

⚠ HOIATUS: Veenduge, et seade on enne pirni vahetamist välja lülitatud. Nii väldite võimalikku elektrilööki.

PUHASTAMINE JA HOOLDUS

⚠ HOIATUS! Enne hooldustööde tegemist Sveenduge, et seade on välja lülitatud ja toitevõrgust lahti ühendatud; ärge kunagi kasutage aurpuhastusseadmeid, sest nendega tekib elektrilöögioht.

⚠️ Ärge kasutage ukseklaasi puhastamiseks tugevatoimelisi abrasiivseid puhastusvahendeid ega metallkaabitsat, kuna need võivad pinda kriimustada, mille tagajärjel klaas võib puruneda.

⚠️ Ärge kasutage abrasiivseid ega söövitavaid tooteid, klooripõhiseid puhastusvahendeid ega traatnuustikuid.

⚠ Enne puhastamist või hooldamist veenduge, et seade oleks maha jahtunud. - põletuse oht.

⚠ HOIATUS: Enne lambi asendamist lülitage seade välja, et vältida elektrilööki.

Elektrilise süüteseadme kahjustuse vältimiseks ärge kasutage neid, kui põletit pole asetatud pesasse.

Kandke puhastus- ja hooldustööde ajal kaitsekindaid.

PAKKEMATERJALIDE ÄRAVISKAMINE

Pakkematerjal on 100% taaskäideldav ja märgistatud taaskäitlemise sümboliga. Pakendi osad tuleb ära visata vastutustundlikult ja täies vastavuses kohalike jäätmekäitlusnõuetega.

KODUMASINATE JÄÄTMEKÄITLUS

See seade on toodetud taaskäideldatavatest või taaskasutatavatest materjalidest. Kõrvaldage seade vastavalt kohalikele jäätmekäitluseeskirjadele. Elektriliste majapidamisseadmete jäätmekäitluse kohta saate täpsemat teavet kohalikust omavalitsusest, majapidamisseadmete kogumispunktist või poest, kust seadme ostsite. Seade on märgistatud vastavalt Euroopa Liidu elektri- ja elektroonikaseadmete jäätmete (WEEE) direktiivile 2012/19/EL. Tagades seadme korrektse utiliseerimise, aitate hoida ära potentsiaalseid negatiivseid möjusid keskkonnale ja inimeste tervisele. Seadmel või seadmega kaasapandud dokumentatsioonil olev sümbõl näitab, et seadet ei tohi käidelda olmejäätmena, vaid et see tuleb toimetada lähimasse elektri-ja elektroonikaseadmete kogumispunkti.

ENERGIASÄÄSTUNIPID

Eelsoojendage ahju ainult siis, kui see on ette nähtud küpsetustabelis või retseptis. Kasutage tumedaid küpsetusvorme, kuna need neelavad paremini kuumust. Kiirkeedupoti abil säästate veel rohkem aega ja energiat.

VASTAVUSDEKLARATSIOON

Seade on vastavuses Euroopa määruse 66/2014 ökodisaini nõuetega kooskölas Euroopa standardiga EN 60350-1. Seade on vastavuses Euroopa määruse 66/2014 ökodisaini nõuetega kooskölas Euroopa standardiga EN 60350-2. Seade on vastavuses Euroopa määruse 66/2014 ökodisaini nõuetega kooskölas Euroopa standardiga EN 30-2-1 Seade on vastavuses Euroopa määruse 65/2014 ökodisaini nõuetega kooskölas Euroopa standardiga EN 15181.

INSTRUKCJA CODZIENNEJ

EKSPLOATACJI

Lugege ohutusjuhised enne seadme kasutamist tähelepanelikult läbi.

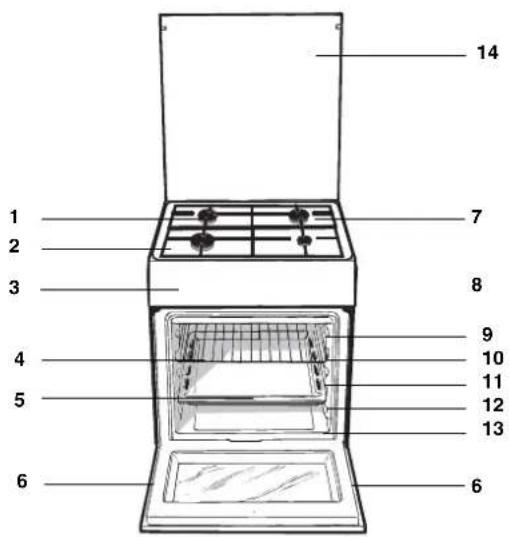

TOOTE KIRJELDUS

1. Gaasipõleti

2.Rest

3.Juhtpaneel

4.GRILL

1. TILGAPANN

6.Reguleerimisjalg

1. Tilgaalus

8.SIINID restide sisestamiseks

1. tasand 5

2. tasand 4

11.tasand 3

12.tasand 2

13.tasand 1

14 klaaskate (Ainult mönedel mudelitel)

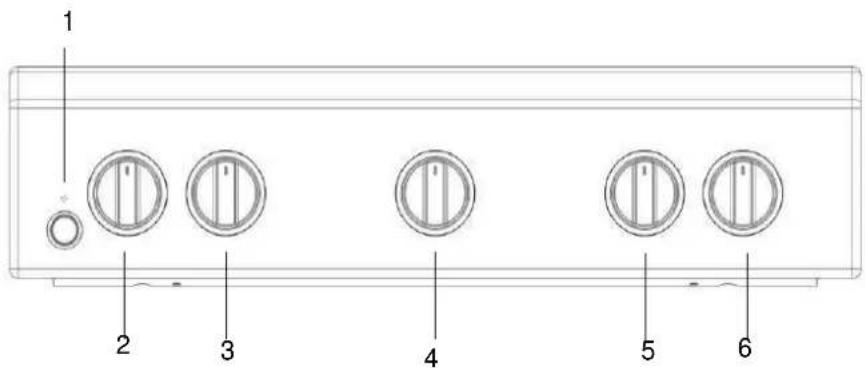

VADIBAS PANELA APRAKSTS

1. Ahju valgustus/ Oven light

2. PÕLETITE reguleernupp

3. PÕLETITE reguleernupp

4. TERMOSTAADI nupp

5. PÕLETITE reguleernupp

6. PÕLETITE reguleernupp

Nõuanded paigalduseks

Pliidi reguleerimine erinevat tüüpi gaasidega kasutamiseks

Pliiti on võimalik ühendada ka teist tüüpi gaasiga, kui algselt ette nähtud (vt kattel olevalt andmesildilt).

Pöletite reguleerimine

Düüside vahetamine põletites:

1. Eemaldage restid ja võtke põletid pesadest välja;
2. Keerake 7 mm toruvõtme abil düüsid välja (vt joonist) ja asendage need uue gaasitüübi jaoks sobilike düüsidega (vt. tabel 1 „Põletite ja düüside andmed”).
3. Pange köik detailidvastupidises järjekorras tagasi.

Minimaalse leegi reguleerimine põletites:

1. Keerake nupp minimaalsesse asendisse;
2. Võtke nupu kate ära ja keerake selle reguleerimiskruvi (asub küljel või

reguleerimisvarda sees) seni,

kuni leek muutub väikeseks, kuid püsib stabiilne.

! Kui seade on ühendatud vedelgaasisüsteemiga, keerake reguleerimiskruvitäielikult sisse.
3. Veenduge, et leek ei kustu, kui keerate nuppu kiiresti maksimaalsest asendist minimaalsesse ja vastupidi.

* Ainult mönedel mudelitel.

Põletite õhu juurdevool ei vaja reguleerimist.

Pärast seadme ümberreguleerimist kasutamiseks teist tüüpi gaasiga asendage algne andmesilt uuega, mis vastab uut tüüpi gaasile (andmesildi saate volitatud teeninduskeskusest).

Kui kasutatava gaasi rõhk erineb soovituslikust (või erineb vähesel määral), paigaldage toitetorule sobiv reduktor, mis vastab suunatud gaasi reduktoreid käsitleva riikliku õigusakti nõuetele.

Ahju seadmine

Düüside vahetamine pöletites:

1. Eemaldage ahjusahtel.
2. Libistage kaitsepaneel A välja. (vt skeemi).

1. Keerake kruvid V lahti ja eemaldage põletid (vt joonist). Seda köike on lihtsam teha, kui tõstate ahjuukse maha.

1. Keerake spetsiaalse või 7 mm toruvõtme abil düüsid välja (vt joonist) ja asendage need uue gaasitüübi jaoks sobilike düüsidega (vtvt. tabel 1 „Põletite ja düüside andmed”).

Põletite ja düüside andmete tabel

Tabel 1 Vedel gaas Maagaas
Põleti	Läbimõõt(mm)	SoojusvõimsuskW (p.c.s.*)		Möödavool1/100	Düüs1/100	Vool**g/h		Düüs1/100	Vool*l/h
		Nominalne		Vähendatud			(mm)		(mm)
Kiire(suur)(R)	100	3.00	0.7	41	87	218	214	128	286
Poolkiire(keskmine)(S)	75	1.90	0.4	30	70	138	136	104	181
Täiendav(väike)(A)	51	1.00	0.4	30	52	73	71	76	95
Ahi	-	2.80	1.0	46	80	204	200	119	267
Rõhk	Nominaalne (mbar)Minimaalne (mbar)Maksimaalne (mbar)					28-302035	372545	201725

TEHNILISED ANDMED
Toitepinge ja -sagedus	vt andmeplaadilt
Põletid	on kohandatud kõikidelegaasitüüpidele, mis on toodud ärasoojendamis- ja hoidmisruumisees vasakul asuvalandmeplaadil.

Andmeplaadil, paikneb klapp või pärast termokapis on avatud, on vasakul seina sees ahju.

Käitamine ja kasutamineKäitamine ja kasut

Pliidi kasutamine

Gaasipõletite süütamine

Igal PÖLETINUPUL on täisring, mis näitab vastava põleti leegi tugevust.

Pöleti süütamiseks:

1. Pange põleti juurde süüdatud tikk või tulemasin;
2. vajutage PÖLETINUPP alla ja keerake seda vastupäeva nii, et see on suunatud leegi maksimaalse seadistuse poole;
3. leegi tugevuse reguleerimiseks keerake PÖLETINUPPU vastupäeva. Võite kasutada minimaalset seadistustø, maksimaalset seadistustövõi nende kahe vahepealset asendit.

Kui seade on varustatud elektrilise süütega* (vt joonist), vajutage PÖLETINUPP alla (tähistatud sümboliga ★ ), ja keerake seda vastupäeva minimaalse leegitugevuse suunas, kuni põleti süttib.

Mõned mudelid on varustatud nuppu sisseehitatud süütega. Sel juhul on seadmel küll elektrooniline süüteseadis (C), kuid süütenuppu ei ole. Vajutage PÖLETINUPP lihtsalt alla ja keerake seda vastupäeva nii, et see on suunatud leegi maksimaalse seadistuse poole. Hoidke nupp all, kuni põleti süttib. Nupu vabastamisel võib põleti kustuda. Sel juhul korraketoimingut ja hoidke nuppu kauem all.

Kui leek peaks juhuslikult kustuma, lülitage põleti välja ja oodake enne uuesti sisse lülitamist vähemalt 1 minut. Kui seade on varustatud turvaseadisega (X), vajutage PÖLETINUPP alla ja hoidke see all umbes 3-7 sekundit. Selle aja jooksul aktiveerib leek seadme. Põleti välja lülitamiseks keerake nuppu, kuni see jõuab löppasendisse•.

Põleti	Köögi läbimõõduga (cm)
Kiire (suur)(R) 24 - 26
Poolkiire (keskmine) (S)	16 - 20
Täiendav (väike)(A) 10 -	14

Praktilised nõuanded põletite kasutamiseks

Põletite võimalikult efektiivse talitluse tagamiseks ja gaasikulu vähendamiseks soovitame kasutada ainult kaanega nõusid, mille põhi on ühetasane. Need peavad vastama ka põleti suurusele.

Põleti määratlemiseks vaadake skeemi osas "Põletite ja düüside andmete tabel".

Ahju kasutamine

Seadme esmakordsel kasutamisel soojendage suletud uksega tühja ahju maksimumtemperatuuril vähemalt pool tundi. Enne ahju välja lülitamist ja ahjuukse avamist tuulutage ruumi. Ahjust võib eralduda veidi ebameeldivat lõhna, mis tuleneb tootmisprotsessis kasutatud kaitsevahendite põlemisest.

Ärge pange otse ahju põhjale mingeid esemeid, sest need võivad kahjustada ahju emailkihti. Kui kasutate grillvarrast, siis kasutage ainult 1. küpsetustasandit.

Ahju süütamine\*

Ahju põleti süütamiseks viige leek või gaasisüütaja ava F juurde (vt joonist) ja vajutage juhtnuppu OVEN, keerates seda samal ajal vasakule, kuni see jõuab asendisse MAX.

Kui seadmel on elektrooniline süüteseadis* (vt joonist), vajutage süütenuppu sümboliga ,seejärel vajutage ja keerake juhtnuppu OVEN vastupäeva asendi MAX suunas, kuni põleti süttib. Kui põleti ei sütti 15 sekundi jooksul, laske nupp lahti, avage uks ja oodake vähemalt 1 minut, enne kui proovite seda uuesti süüdata. Elektri puudumise korral võib põleti süüdata leegi või süütajaga, nagu ülalpool kirjeldatud.

Ahjul on ohutusseadis, mistõttu tuleb juhtnuppu OVEN ligikaudu 6 sekundit all hoida.

Kui leek tahtmatult kustub, lülitage põleti välja ja oodake vähemalt 1 minut, enne kui ahju uuesti süüdata proovite.

Temperatuuri seadmine

Soovitud küpsetustemperatuuri seadmiseks keerake nupp OVEN vastupäeva. Juhtpaneelile kuvatakse temperatuur vahemikus MIN (140°C) ja MAX (250°C). Kui seatud temperatuur on saavutatud, hoiab ahi termostaadi abil soovitud temperatuuri.

Ahju valgusti

Valguse sisse lülitamiseks vajutage mis tahes ajahetkel nupule OVEN LIGHT.

Panipaiga (kui on) sisepinnad võivad muutuda väga kuumaks.

Ärge hoidke ahju alumises osas asuvas panipaigas kergestisüttivaid materjale.

Ahju alumises osas asuv panipaik\*

Ahju alumises osas on panipaik, mida võib kasutadaahjutarvikute või sügavate nõude hoidmiseks.

Ukse avamiseks tömmake seda ettepoole(vt joonist).

Panipaiga (kui on) sisepinnad võivad muutuda väga kuumaks.

Ärge hoidke ahju alumises osas asuvas panipaigas

kergestisüttivaid materjale.

Gaasipõletiga mudelid on varustatud libiseva kaitseplaadiga A, mis kaitseb alumist panipaika põletite poolt tekitatud kuumuse eest (vt joonist).

Libiseva kaitseplaadi eemaldamiseks keerake lahti kruvi S (vt joonist). Selle väljavahetamisel kasutage lukustage plaat kruvi S keerates oma kohale.

Enne ahju kasutamist veenduge, et libisev kaitseplaat on tugevalt kinni.

HOIATUS! Ahjul on stopp- -süsteem, mistõttu ei tule rest veidi väljapoole tõmmates täielikult ahjust välja(1).

Resti täielikuks väljatömbamiseks tõstke resti eestpoolt veidi üles ja tömmake (2).

Toit	Kaal (kg)	Resti asend alt lugedes	Temperatuur (C)	Eelsoojendamisaeg (min)	Valmistamisaeg (min)
Pasta
Lasanje	2.5	2	200-210	10	75-85
Cannellonid	2.5	2	200	10	50-60
Pasta au gratin	2.5	2	200	10	50-60
Liha
Vasikaliha	1.5	3	200-210	10	95-100
Kanaliha	1.5	3	210-220	10	90-100
Pardiliha	1.8	3	200	10	100-110
Küülikuliha	2.0	3	200	10	70-80
Sealiha	2.1	3	200	10	70-80
Tallelilha	1.8	3	200	10	100-105
Kala
Makrell	1.1	3	180-200	10	45-50
Ahven	1.5	3	180-200	10	45-55
Forell küpsetuspaberis	1.0	3	180-200	10	45-50
Pitsa
Pasta Napoli moodi	1.0	4	210-220	15	20-25
Kook
Küpsised	0.5	4	180	15	25-35
Tordid	1.1	4	180	15	40-45
Soolased pirukad	1.0	4	180	15	50-55
Kergitatud taignast koogid	1.0	4	170	15	40-45
Grillimine		4
Vasikaliha lõigud	1	4		5	15-20
Karbonaad	1,5	4		5	20
Hamburger	1	3		5	20-30
Makrell	1	4		5	15-20
Röstitud võileivad	nr. 4	4		5	4-5

NB:antud küpsetusajad on ligikaudsed ning söltuvad isiklikest maitse-eelistustest.
Toidu grillimisel pange alt 1. siinile tilgapann.

HooldusHooldusHooldusHooldus

Keskkonnasäästmine

• GRILLI, TOPELTGRILLI ja GRATÄÄNI režiimi kasutamisel hoidke ahjuuks alati kinni. See aitab saavutada parema tulemuse ja säästa energiat (umbes 10%).
• Kui vähegi võimalik, vältige ahju eelsoojendamist ja püüdke see alati eelnevalt täita. Avage ust nii vähe kui võimalik, sest iga avamisega kaasneb soojuskadu. Energia märkimisväärseks säästmiseks lülitage ahi umbes 5 kuni 10 minutit enne planeeritud küpsetamise aja löppu ja kasutage toidu valmimiseks ahju jääksoojust.
• Hoidke tihendid puhtad ja korras, et vältida soojuse kadu ukse kaudu
• Kui teil on kahetariifne elektrileping, aitab viitega keetmine säästa elektrit, käivitades pliid töö majanduslikult soodsamal ajaperioodil.
• Poti või panni põhi peab täielikult katma pliidiplaadi. Kui see on väiksem, raisatakse väärtuslikku energiat ning pottidest ülekeevad toiduained jätavad pliidile jäljed, mille eemaldamine võib osutuda raskeks.
• Valmistage toitu kaanega suletud pottides ja pannides ja kasutage nii vähe vett, kui võimalik. Toidu valmistamine katmatta pottides, kulutab oluliselt enam energiat
• Kasutage täiesti lameda põhjaga potte ja panne
• Kui keedate pika valmimisajaga roogasid, on möistlik kasutada survekeetlit, mis on kaks korda kiirem ja säästab kolmandiku energiat.

Seadme välja lülitamineeadme välja lülitamine

Enne mis tahes hooldus- või puhastustööde tegemist ühendage seade vooluvõrgust välja.

Leegihajutajate hooldus Leegihajutajate hooldus

Aja jooksul võivad leegihajutid ummistuda võ raske pöörata. Sel juhul vahetage need välja.

Seda võib teha tootja poolt volitatud kvalifi tseeritud mehhaanik.

Ahju valgusti lambi väljavahetamineAhju valgusti lam

1. Ühendage pliit vooluvörgust lahti ja eemaldage lambipesa klaaskate (vt joonist).
2. Eemaldage lamp ja asendage see samaväärse lambiga: pinge 230 V, võimsus 25 W, sokkel E 14.
3. Pange kaas tagasi ja

ühendage pliit uuesti vooluvörku.

Ärge kasutage ahju lamp, mis / välisvalgustuse.

Klienditugi Klienditugi

Hoidke käepärast seadme järgmised andmed:

• Seadme mudel (Mod.).
  • Seerianumber (S/N).

Need andmed leiate seadme andmeplaadilt ja/või pakendilt.

TEENINDUS

Abi saamiseks helistage tootega kaasas olevas garantiibrošüüris antud numbrile või järgige juhiseid meie veebisaidil. Olge valmis, et teilt küsitakse järgmist teavet:

• Törke lühike kirjeldus
- Teie seadme täpne tüüp ja mudel
- Abikood (number, mis on kirjas seadme andmeplaadil söna SERVICE järel; seda saab vaadata ahju ukse vasakpoolselt siseküljelt, kui uks on avatud)
- Teie täpset aadressi
- Kontakttelefoni numbrit

Pange tähele! Kui seadet on tarvis remontida, võtke ühendust volitatud teenindusega, kus on garanteeritud, et remontimisel kasutatakse originaalvaruosi ja remont tehakse vastavalt ettekirjutustele.

Lisateavet garantii kohta leiate lisatud garantiibrošüürist.

Toote täielikke tehnilisi näitajaid, sh ahju energiaklassi, saate vaadata ja alla laadida meie veebilehelt .indesit.com

UKSE EEMALDAMINE JA TAGASI PAIGUTAMINE

1. Ukse eemaldamiseks tehke see löpuni lahti, laske fiksaatorid alla, kuni need on lukust lahti.

1. Sulgege uks nii põhjalikult kui võimalik.

Võtke uksest mölema käega kövasti kinni – ärge hoidke seda käepidemest.

Ukse eemaldamiseks lükake seda kinni, tömmates samal ajal ülespoole (a), kuni see oma pesast (b) lahti tuleb.

Pange uks pehme pinna peale ühele küljele maha.

1. Ukse tagasipaigaldamiseks asetage see vastu ahju, joondage hingede haagid pesadega ja kinnitage ülemine osa oma pessa.

2. Laske uks alla ja seejärel avage täielikult.

Langetage fiksaatorid algasendisse tagasi: veenduge, et need liiguvad lõpuni alla.

1. Proovige ust sulgeda ja vaadake, et see oleks juhtpaneeliga ühel joonel. Kui pole, korrake ülalkirjeldatud toiminguid.

HÖLBUS PUHASTAMINE – KLAASI PUHASTAMINE

1. Eemaldage uks ja pange see pehmele pinnale, käepide allpool. Vajutage korraga kaht kinnitusklambrit ja eemaldage ukse ülemine serv, tömmates seda enda poole.

1. Hoidke sisemist klaasi kindlalt mölema käega ja töstke see üles, eemaldage ukse küljest ja pange puhastamiseks pehmele pinnale.

2. Ukse sisemise klaasi tagasi panemiseks sisestage klaas korrektselt, selliselt et paneelile kirjutatud tekst ei oleks pööratud ja oleks kergesti loetav.

1. Paigaldage ülemine serv: klamber näitab öiget asendit. Enne ukse ahju ette panemist kontrollige, kas tihend on korralikult oma kohal.
