Tipo de producto	Luxómetro digital con registro de datos
Modelo	LXP-2
Marca	Sonel
Rangos de medición (Lux)	0...399.9 lx (resolución de 0.1 lx), 400...3999 lx (1 lx), 4.00 k...19.99 k lx (0.01 k lx)
Rangos de medición (fc)	0...39.99 fc (resolución de 0.01 fc), 40.0...399.9 fc (0.1 fc), 400...1999 fc (1 fc)
Precisión	±(5% + 5 dígitos) para rangos de Lux y fc
Sensibilidad espectral	Sensibilidad espectral CIE (ojo humano), corregida por coseno
Pantalla	LCD digital de 3 3/4" con gráfico de barras de 40 segmentos, lectura máxima 3999
Memoria	99 resultados de medición; memoria del registrador de datos para 16,000 valores
Registro de datos	Sí, con período de muestreo seleccionable (1 s a 60 s)
Funciones	Retención de datos, Retención de pico (Pmax/Pmin), Máx/Mín, Modo relativo, Apagado automático (5/10/15 min o apagado), Retroiluminación, Transferencia de datos por USB
Rango automático	Sí, con anulación manual
Tipo de sonda	Cabezal de medición LP-1 con fotodiodo de silicio y filtro, longitud del cable aprox. 150 cm
Dimensiones (Panel de control)	170 × 80 × 40 mm
Dimensiones (Sonda)	115 × 60 × 20 mm
Peso	390 g
Alimentación	Batería de 9 V o batería recargable de 8.4 V
Duración de la batería	No especificado; indicador de batería baja
Interfaz	USB (para conexión a PC)
Temperatura de funcionamiento	0°C a 50°C
Temperatura de almacenamiento	-20°C a 70°C
Humedad	0% a 80% HR (operativo)
Accesorios	Cable USB, software (Sonel Reader), estuche de transporte (asumido)
Normas	Sensibilidad espectral CIE; Clase B según el manual

Preguntas frecuentes - LXP-2 Sonel

¿Cómo mido la iluminancia con el LXP-2?

Presione el botón de encendido para encender el medidor. Retire la cubierta del fotodetector y apúntelo perpendicularmente a la fuente de luz. Lea el valor nominal en la pantalla. Si aparece 'OL', cambie a un rango más alto usando el botón RANGE. Después de la medición, cubra el detector y apague el medidor.

¿Cómo puedo cambiar la batería?

Apague el medidor. Abra la cubierta del compartimento de la batería, retire la batería vieja e inserte una nueva batería estándar de 9V. Vuelva a colocar la cubierta. Reemplace la batería cuando aparezca el símbolo de batería descargada.

¿Cómo cambio entre lux y foot-candles?

Presione el botón SET para entrar en configuración. Use los botones ↑ y ↓ para navegar hasta la configuración de unidad (lx o fc). Use ← y → para cambiar la unidad. Presione SET para confirmar y salir.

¿Qué significa el símbolo 'OL'?

'OL' indica que la señal de entrada es demasiado fuerte para el rango actual. Debe seleccionar un rango de medición más alto presionando el botón RANGE brevemente hasta que la lectura esté dentro del rango.

¿Cómo uso la función de retención de datos?

Presione el botón HOLD para congelar el valor mostrado. La lectura principal se mantendrá mientras el gráfico de barras continúa actualizándose. Presione HOLD nuevamente para volver al funcionamiento normal.

¿Cómo puedo registrar valores pico de luz?

Presione el botón PEAK para entrar en modo Pmax (detecta el pulso más alto >0.1s). Presione nuevamente para modo Pmin (pulso más bajo). Presione otra vez para salir. El gráfico de barras muestra valores actuales continuamente.

¿Cómo conecto el medidor a una PC?

Apague el medidor, conéctelo mediante cable USB a la PC. Encienda el medidor e inicie el software Sonel Reader. El medidor funciona en modo de lectura de datos. Puede transferir mediciones almacenadas o datos del registrador.

¿Cómo borro la memoria?

Para borrar la memoria de mediciones, encienda el medidor mientras mantiene presionado el botón ENTER/MEM. La pantalla mostrará celdas que disminuyen a cero, luego vuelve al modo de medición. Para borrar la memoria del registrador de datos, encienda mientras mantiene presionado el botón LOGG; el porcentaje de espacio libre aumenta del 0% al 100%.

¿Cuál es el intervalo de calibración recomendado?

El intervalo de calibración depende de las condiciones de uso. La sensibilidad se reduce con la intensidad de la luz y el tiempo de funcionamiento. Para mantener la precisión, se recomienda una calibración periódica. Contacte al fabricante para servicios de calibración.

¿Cómo limpio el LXP-2?

Limpie el disco de plástico blanco en la parte superior del detector con un paño húmedo si es necesario. No use productos químicos agresivos. Evite almacenar en calor o humedad excesivos. Para la unidad principal, limpie con un paño seco.

MANUAL DE USUARIO LXP-2 Sonel

MEDIDORES DE INTENSIDAD DE LA ILUMINACIÓN

LXP-2 • LXP-10B • LXP-10A

CE

Versión 1.12 04.07.2023

Los medidores digitales de intensidad de la iluminación son unos instrumentos de precisión para medir la iluminación (en luxes y pie candela) en las condiciones del campo.

Cumplen con los requisitos de la curva CIE de la reacción espectral fotópica. El fotoelemento se corrige de dirección a la curva de coseno.

Los medidores son compactos, resistentes y debido a su diseño fáciles de usar.

El elemento fotosensible utilizado en los medidores es el fotodiodo de silicio muy estable y duradero y el filtro de sensibilidad espectral.

Las características más importantes de los dispositivos son:

• máxima resolución de medición de la luz 0,1 lx (0,01 fc) - LXP-2, 0,01 lx (0,001 fc) - LXP-10B, 0,001 lx (0,001 fc) - LXP-10A,
  • alta precisión y corto tiempo de reacción,
• la función de retención de datos que sirve para parar los valores de medición mostrados en la pantalla,
• puesta a cero automático,
• no hay necesidad de usar factores de corrección para diferentes fuentes de luz gracias a muy buen ajuste de la sensibilidad espectral que garantiza la correcta medición de intensidad de la luz, independientemente de su tipo,
• cortos tiempos de reacción al cambio de intensidad de luz,
• la función de retención del valor pico (Peak-hold), que permite la medición de la señal del pulso pico de luz con una duración superior a 0,1 s (0,4 s para LXP-2 con la sonda LP-1) y menos de 1 s,
• apagado automático después de 5, 10 o 15 minutos o desactivación del apagado automático,
• mediciones de los valores máximos y mínimos,
• lecturas relativas,
  • la pantalla iluminada, grande y fácil de leer,
• el puerto USB permite la conexión del dispositivo con el ordenador,
• la transmisión de datos a través del enlace radiofónico a través de un adaptador opcional OR-1 (sólo LXP-10B, LXP-10A),
• cuatro rangos de medición - LXP-2, cinco rangos - LXP-10B, seis rangos - LXP-10A,
• registro de 99 (para LXP-2) o 999 (para LXP-10B, LXP-10A) valores en la memoria que se pueden leer en el medidor o el ordenador,
• registrador de datos con capacidad de almacenamiento de 16.000 valores.

ÍNDICE

1 Descripción funcional....28

1.1 Descripción del dispositivo ....28
1.2 Pantalla....29

2 Configuración 29

3 Realización de mediciones 30

4 Funciones especiales .... 30

4.1 El modo de retención de datos mostrados - Data Hold ....30
4.2 Modo de retención del valor pico - Peak Hold ....30
4.3 Modo de valores máximos y mínimos....30
4.4 Modo de lectura relativa ....30
4.5 Modo USB 30
4.6 Modo de transmisión por radio (sólo LXP-10)....31
4.7 Función de iluminación de la pantalla....31
4.8 La función de memoria ....31
4.9 La función de registro de datos....31

5 Característica de la sensibilidad espectral 32

6 Iluminación recomendada....33

7 Conexión 33

8 Reemplazo de batería 33

9 Limpieza y mantenimiento 34

10 Almacenamiento....34

11 Desmontaje y utilización 34

12 Datos técnicos.... 35

13 Fabricante 36

1 Descripción funcional

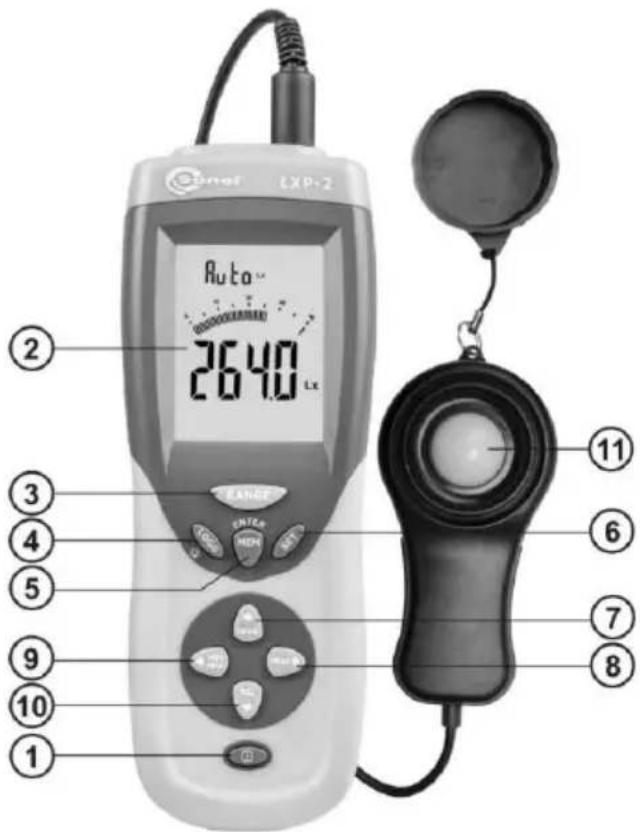

1.1 Descripción del dispositivo

① El botón de la alimentación: activa o desactiva el medidor de la luz.
② La pantalla de cristal líquido de 3 3/4: la pantalla digital con lectura máxima de 3999 que representa también los símbolos de los valores medidos, los símbolos de las funciones, etc.
③ Botón RANGE: Cambio manual del rango o cambio a modo automático.
④ Botón LOGG: Activación/desactivación de la luz de fondo o del registrador, borrado de la memoria del registrador.
⑤ Botón ENTER/MEM: Introducción a la memoria de medición, la revisión y el borrado de la memoria de medición.
⑥ Botón SET: Entrada a los ajustes del medidor.
⑦ Botón HOLD: Retención de los datos visualizados o el cursor "arriba".
⑧ Botón PEAK: Detención del valor de pico o el cursor "a la derecha".
⑨ Botón MAX/MIN: Lectura del valor máximo o mínimo, o el cursor "a la izquierda".
⑩ Botón REL: Medición relativa o el cursor hacia "abajo".
⑪ Cabezal con sensor.

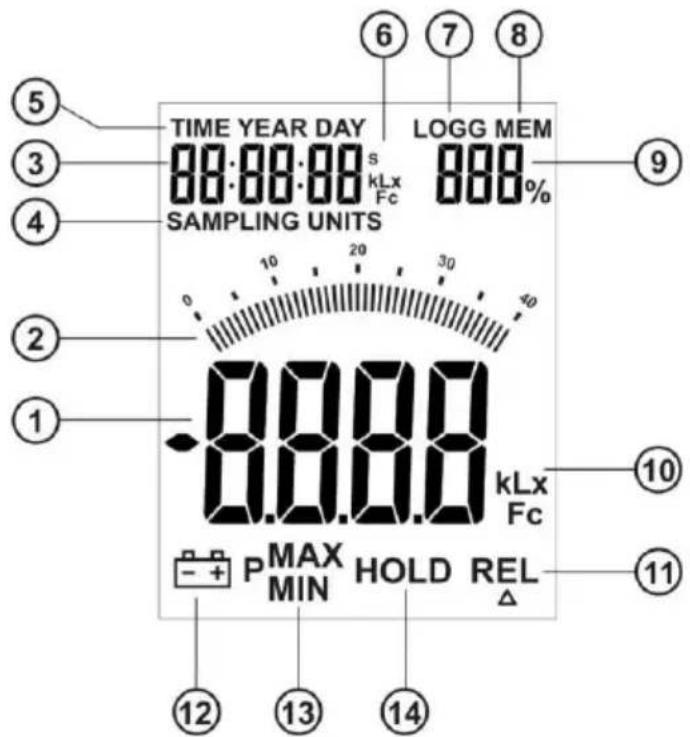

1.2 Pantalla

① El campo principal de la lectura de intensidad de luz.
② Gráfico de barras: la regla análoga de la proyección de imagen de los cambios rápidos de intensidad de luz.
③ Campo auxiliar de lectura en la pantalla.
④ Mnemónicos de ajuste del período del muestreo y de las unidades.
⑤ Mnemónicos de ajuste de la fecha y la hora.
⑥ Unidades.
⑦ Mnemónico del registrador.
⑧ Mnemónico de memoria.
⑨ Campo auxiliar de lectura en la pantalla.
⑩ Unidades.
⑪ Mnemónico de la medición relativa
⑫ Símbolo de batería agotada.
⑬ Símbolo del valor MIN o MAX (también para la función Peak Hold).
⑭ Mnemónico de la función HOLD.

2 Configuración

Con el botón SET entrar en los ajustes del medidor. Se ajusta el valor del parámetro con los botones ↑ y ↓, con los botones ◀ y → se pasa al siguiente parámetro. El ajuste se realiza en el siguiente orden:

unidad (lx o fc) → periodo de muestreo (co 1 s...60 s) → día → mes → año → horas → minutos → segundos → sonidos (encendido/apagado) → AutoOFF (300 s, 600 s, 900 s, no hay (---)) → unidad... Salida de los ajustes con el botónSETmientras se están guardando los ajustes modificados.

3 Realización de mediciones

• Presionar el botón de encendido para encender el medidor.
• El instrumento se encuentra en el modo de la selección automática del rango. Para pasar al ajuste manual del rango, presione el botón RANGE durante 2 s. Los rangos podemos cambiar presionando brevemente el botón RANGE. El rango se muestra en la parte superior de la pantalla. Al pulsar el botón durante 2 s, se vuelve a la selección automática del rango.
• Retirar el protector del fotodetector y apuntarlo perpendicular a la fuente de luz.
  • Leer el valor nominal de la iluminación en la pantalla.
• Si el dispositivo muestra encendido el símbolo "OL", significa que la señal de entrada es demasiado fuerte y que es necesario establecer un rango más alto.
• Después de terminar la medición hay que poner el protector del fotodetector y apagar el medidor.

4 Funciones especiales

4.1 El modo de retención de datos mostrados - Data Hold

• Presionar el botón HOLD, para seleccionar el modo Data Hold. Cuando de seleccione el modo HOLD el medidor detiene el resultado actual en forma digital, mientras que el gráfico de barras indica el resultado al corriente.
• Presionar de nuevo el botón HOLD para salir del modo Data Hold, a continuación, el medidor vuelve al funcionamiento normal.

4.2 Modo de retención del valor pico - Peak Hold

La función de retención del valor pico (Peak-hold) permite la medición de la señal del impulso pico de luz con una duración superior a 0,1 s (0,4 s para LXP-2 con la sonda LP-1) y menos de 1 s. El gráfico de barras indica el resultado al corriente.

• Presionar el botón PEAK, para pasar al procedimiento de registro Pmax o Pmin y exponer el fotodetector en el campo de la medición del impulso de luz.
• Presionar de nuevo el botón PEAK, para pasar al modo de registro Pmin.
• Al pulsar de nuevo el botón PEAK se sale del modo Peak Hold y se vuelve al funcionamiento normal.

4.3 Modo de valores máximos y mínimos

• Pulsar el botón MAX/MIN para leer el valor máximo (MAX).
• Pulsar de nuevo el botón MAX/MIN para leer el valor mínimo (MIN).
• Pulsar de nuevo el botón MAX/MIN para salir de este modo y volver al funcionamiento normal.
• El gráfico de barras indica el resultado al corriente.

4.4 Modo de lectura relativa

- Pulsar el botón REL, para iniciar el modo de la medición relativa. El resultado se muestra como la diferencia entre el valor actual y el valor de referencia almacenado a la hora de pulsar el botón REL. Si la nueva lectura es idéntica al valor del punto de referencia, en la pantalla aparecerá cero. El gráfico de barras indica el resultado al corriente.

- Pulsar de nuevo REL, para salir del modo de la medición relativa.

4.5 Modo USB

• Conectar el dispositivo al ordenador mediante el puerto USB.
• Iniciar el programa Sonel Reader en el ordenador.
• El medidor funciona en el modo de lectura de los datos.
• Para leer los datos almacenados en la memoria, hay que seguir las siguientes instrucciones en el programa. Allí también se puede seleccionar el tipo de la memoria de lectura: de medición o del registrador.

4.6 Modo de transmisión por radio (sólo LXP-10)

• Conectar el módulo OR-1 al puerto USB del PC.
• Iniciar el programa Sonel Reader.
• Para encender la función del enlace radiofónico, hay que pulsar y mantener pulsado durante 2 segundos el botón SET. En la pantalla en el lugar de la visualización aparece el mensaje Pc:dRtA.
• Visualización del rango de medición como en el modo USB.
• Para salir de la función, de nuevo mantener pulsado durante 2 segundos el botón SET.

Nota:

El código PIN estándar para el enlace radiofónico es "123".

4.7 Función de iluminación de la pantalla

• Pulsar brevemente el botón de la iluminación para encenderlo.
• Pulsar brevemente el botón de nuevo para desactivar la iluminación.

4.8 La función de memoria

• Para guardar los datos actuales en la memoria, presionar ENTER/MEM, en la pantalla aparece durante 3 segundo el mnemónico MEM y el número de la celda en la que se guardará la medición. Cada nueva medición se guarda automáticamente en la siguiente celda libre. Si se agota la capacidad de memoria, después de pulsar ENTER/MEM en el lugar del número de la celda se muestra '---' y la medición no se guarda.
• Para leer los resultados de la memoria, mantener presionado el botón ENTER/MEM durante 2 segundos. Con los botones se pueden revisar las celdas particulares de la memoria. Se muestra: valor medido, unidad, fecha y hora de la medición (con los botones y) as i como la información que este es el resultado de la memoria principal (general) o sobre diferentes funciones p. ej. Pmax, Pmin, MAX, MIN, REL. A estos datos también se puede acceder desde el ordenador.
• Para volver a la operación normal del medidor, pulsar y mantener pulsado el botón ENTER/MEM durante 2 segundos.
• Para borrar el contenido de la memoria, hay que encender el medidor manteniendo pulsado el botón ENTER/MEM. El proceso de borrar la memoria dura aproximadamente 10 segundos. En pantalla principal aparece [Ir] y en la pantalla del número de la celda los valores disminuyen hasta cero con el progreso de borrado de la memoria. Después de borrar la memoria, el medidor vuelve al modo de medición.

4.9 La función de registro de datos

• Ajustar la hora y el período de muestreo de acuerdo con el punto 2, el período de muestreo por defecto es de 1 s.
• Para iniciar el registro de datos, presionar y mantener presionado durante 2 segundos el botón LOGG, en la pantalla aparece el mnemónico LOGG, la memoria libre se muestra en porcentaje de 100 a 0. En la memoria se almacena el valor medido, la unidad, la fecha y hora.
• El mnemónico LOGG parpadea en los intervalos del período de muestreo establecido que indica cuándo se realiza la medición.
• Si la memoria está llena, entonces el porcentaje mostrado es 0 y se emite un doble pitido indicando que el registro se ha completado. Si habilita el registro cuando la memoria del registrador está llena, el medidor después de 2 segundos sale de este modo y se apaga el mnemónico LOGG y emite un doble pitido.

• Para detener el registro de datos de función, pulsar y mantener pulsado durante 2 segundos el botón LOGG, entonces el medidor volverá al funcionamiento normal y el usuario puede iniciar el registro de nuevo.

• Dado que el registro de datos se almacena en una memoria separada y diferente que una sola medición, en el momento del registro también se puede guardar una sola medición. Esto se puede hacer presionando el botón MEM/ENTER. Durante 3 segundos en la pantalla aparece al lado del mnemónico LOGG, adicionalmente MEM, y en lugar del porcentaje de memoria libre del registrador aparece el número de celda en la que se guarda la medición.

• Para borrar el contenido de la memoria del registrador, hay que encender el medidor manteniendo pulsado el botón LOGG. En la pantalla principal aparece el mensaje [Ir], y la pantalla del porcentaje de memoria libre junto con el progreso de borrado el valor varía de 0 a 100%. Después de borrar la memoria, el medidor vuelve al modo de medición.
• Los datos registrados pueden ser leídos sólo por medio de un programa de ordenador conectado al medidor.

5 Característica de la sensibilidad espectral

Los fotodiodos utilizados con filtros hacen que las características de la sensibilidad espectral estén bien adaptadas a las exigencias de la curva CIE (INTERNATIONAL COMMISSION ON ILLUMINATION). Características de la sensibilidad V (λ) se especifican en los siguientes gráficos.

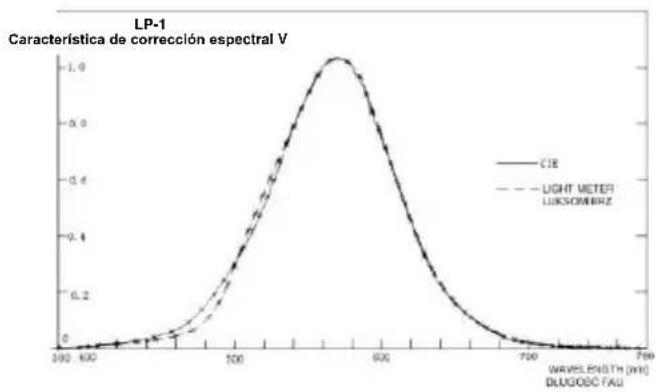

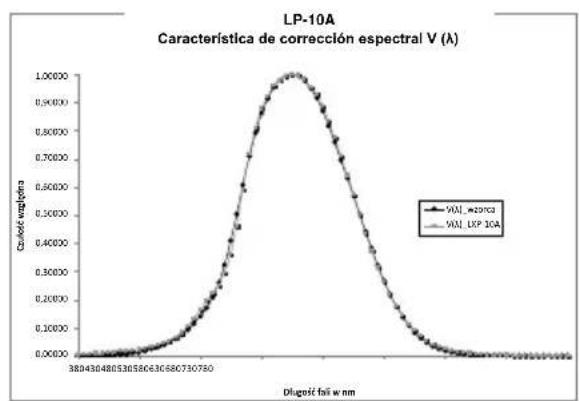

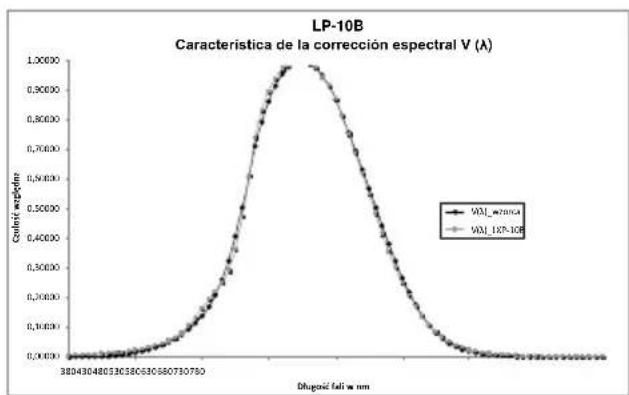

Fig. 1 Característica de la sensibilidad espectral.

6 Iluminación recomendada

UBICACIÓN		lx	fc
OFICINA	Sala de conferencias, recepción	200~750	18~70
	Trabajo de oficina	700~1.500	65~140
	Mecanografía, diseño	1.000 ~ 2.000	93~186
FÁBRICA	Trabajos visuales en una línea de producción	300~750	28~70
	Trabajos de control	750~1.500	70~140
	Componentes electrónicos, línea de montaje	1.500 ~ 3.000	140~279
	Embalaje, pasillos	150~300	14~28
HOTEL	Espacios públicos, guardarropa	100~200	9~18
	Recepción	200~500	18~47
	Caja	750~1.000	70~93
TIENDA	Los interiores, escaleras, pasillos	150~200	14~18
	Vitrina, mesa de embalaje	750~1.500	70~140
	La parte delantera de la vitrina	1.500 ~ 3.000	140~279
HOSPITAL	Enfermería, almacén	100~200	9~18
	Cuarto de examen médico	300~750	28~70
	Sala de operaciones, casos de emergencia	750~1.500	70~140
ESCUELA	Aula, interiores, sala del gimnasio	100~300	9~28
	Clases	200~750	18~70
	Laboratorio, biblioteca, estudios	500~1.500	47~140

1 fc=10,76 lx

7 Conexión

• Encender el medidor,
• ejecutar el modo USB (ver el punto 4.5) o el enlace radiofónico (ver el punto 4.6),
• poner en marcha el programa Sonel Reader en el medidor,

Atención: Hay que encender el medidor de luz antes de conectar el cable USB con el enchufe del medidor.

8 Reemplazo de batería

Nota:

Haciendo mediciones en el mostrado mnemónico de la batería hay que tener en cuenta las incertidumbres adicionales de medición no especificadas o el funcionamiento inestable del instrumento.

• Si la energía de la batería no es suficiente para hacer las mediciones, la pantalla mostrará el símbolo de la batería descargada, lo que significa la necesidad de reemplazarla por una nueva.
• Después de apagar el medidor, hay que abrir la tapadera del compartimento de la batería.
• Retirar la batería gastada del dispositivo y sustituirla por una batería estándar de 9V y volver a colocar la tapadera.

9 Limpieza y mantenimiento

1. La polea de plástico blanca en la parte superior del detector debe ser limpiada en caso necesario con un paño húmedo.
2. No se guarda el dispositivo en condiciones excesivos de calor o humedad.

El intervalo de calibración del fotodetector variará dependiendo de las condiciones de funcionamiento, pero en general la sensibilidad se reduce en proporción directa al producto de la intensidad de la luz y el tiempo de operación. A fin de mantener la exactitud básica del dispositivo se recomienda realizar la calibración periódicamente (ver el punto 16).

10 Almacenamiento

Durante el almacenamiento del dispositivo, hay que seguir las siguientes instrucciones:

• desconectar la sonda del medidor,
• asegurarse de que el medidor y los accesorios estén secos,
  • durante un almacenamiento prolongado se debe quitar la batería,

11 Desmontaje y utilización

Los residuos de aparatos eléctricos y electrónicos deben ser recogidos por separado, es decir, no se depositan con los residuos de otro tipo.

El dispositivo electrónico debe ser llevado a un punto de recogida conforme con la Ley de residuos de aparatos eléctricos y electrónicos.

Antes de llevar el equipo a un punto de recogida no se debe desarmar ninguna parte del equipo.

Hay que seguir las normativas locales en cuanto a la eliminación de envases, pilas usadas y baterías.

12 Datos técnicos

• visualización del resultado en lx o fc
• 1 fc=10,76 lx; 1 klx=1000 lx; 1 kfc=1000 fc

Medidor	Sonda	Clase	Rango de visualización [lx]	Resolución [lx]	Precisión	La incertidumbre espectral f_1	Error de ajuste cosinus f_2
LXP-2	LP-1	B	0...399,9	0,1	±(5%+5 dígitos)	±6%	±3%
			400...3999	1
			4,00 k...19,99 k	0,01 k
LXP-10B	LP-10B	B	0...39,99	0,01	±(5%+5 dígitos)	±6%	±3%
			40,0...399,9	0,1
			400...3999	1
			4,00 k...39,99 k	0,01 k
			40,0 k...399,9 k	0,1 k
LXP-10A	LP-10A	A	0...3,999	0,001	±(2%+5 dígitos)	±2%	±1,6%
			4,00...39,99	0,01
			40,0...399,9	0,1
			400...3999	1
			4,00 k...39,99 k	0,01 k
			40,0 k...399,9 k	0,1 k

Medidor	Sonda	Clase	Rango de visualización [fc]	Resolución [fc]	Precisión	La incertidumbre espectral f_1	Error de ajuste cosinus f_2
LXP-2	LP-1	B	0...39,99	0,01	±(5%+5 dígitos)	±6%	±3%
			40,0...399,9	0,1
			400...1999	1
LXP-10B	LP-10B	B	0...3,999	0,001	±(5%+5 dígitos)	±6%	±3%
			4,00...39,99	0,01
			40,0...399,9	0,1
			400...3999	1
			4 k...39,99 k	0,01 k
LXP-10A	LP-10A	A	0...3,999	0,001	±(2%+5 dígitos)	±2%	±1,6%
			4,00...39,99	0,01
			40,0...399,9	0,1
			400...3999	1
			4,00 k...39,99 k *	0,01 k

* visualización del resultado en fc con resolución reducida debido a las limitaciones de la pantalla

Otros datos técnicos

a) pantalla 3-3/4 digital LCD con el gráfico de barras de 40 segmentos.
b) superación del rango ...... símbolo "OL"
c) sensibilidad espectral ...... fotópica CIE (curva de sensibilidad del ojo humano CIE)
d) muestreo....1,3 Hz
e) fotodetector...... un fotodiodo de silicio y el filtro de la curva espectral
f) memoria

• LXP-2 99 resultados
• LXP-10B y LXP-10A 999 resultados

g) memoria del registrador 16.000 resultados
h) temperatura de funcionamiento 0°C..50°C
i) humedad relativa de funcionamiento....0%...80%
j) temperatura de almacenamiento .....-20°C...70°C
k) fuente de alimentación....pila 9 V o batería 8,4 V
I) longitud del cable de sonda de medición....aprox. 150 cm
m) dimensiones de la sonda de medición....115 × 60 × 20 mm
n) dimensiones del panel de control....170 × 80 × 40 mm
o) peso....390 g
p) interfaz......USB y enlace radiofónico (sólo LXP-10B y LXP-10A)

13 Fabricante

El servicio de garantía y postgarantía lo presta:

SONEL S.A.

Wokulskiego 11

58-100 Świdnica

Polonia

tel. [phone] (Servicio al cliente)

e-mail: [e-mail]

internet: www.sonel.com

Nota:

Para el servicio de reparaciones sólo está autorizado SONEL S.A.

El producto fabricado en Polonia.

BEDIENUNGSANLEITUNG
