LXP-2 - Pomiar Sonel - Bezpłatna instrukcja obsługi

Typ produktu	Cyfrowy miernik oświetlenia z rejestracją danych
Model	LXP-2
Marka	Sonel
Zakresy pomiarowe (Lux)	0...399,9 lx (rozdzielczość 0,1 lx), 400...3999 lx (1 lx), 4,00 k...19,99 k lx (0,01 k lx)
Zakresy pomiarowe (fc)	0...39,99 fc (rozdzielczość 0,01 fc), 40,0...399,9 fc (0,1 fc), 400...1999 fc (1 fc)
Dokładność	±(5% + 5 cyfr) dla zakresów Lux i fc
Czułość widmowa	Czułość widmowa CIE (oko ludzkie), skorygowana cosinusowo
Wyświetlacz	3 3/4" cyfrowy LCD z 40-segmentowym wykresem słupkowym, maks. odczyt 3999
Pamięć	99 wyników pomiarów; pamięć rejestratora danych na 16 000 wartości
Rejestracja danych	Tak, z wybieranym okresem próbkowania (1 s do 60 s)
Funkcje	Data Hold, Peak Hold (Pmax/Pmin), Max/Min, tryb względny, Auto wyłączanie (5/10/15 min lub wył.), Podświetlenie, Transfer danych USB
Automatyczny zakres	Tak, z możliwością ręcznej zmiany
Typ sondy	Głowica pomiarowa LP-1 z fotodiodą krzemową i filtrem, długość kabla ok. 150 cm
Wymiary (Panel sterowania)	170 × 80 × 40 mm
Wymiary (Sonda)	115 × 60 × 20 mm
Waga	390 g
Zasilanie	Bateria 9 V lub akumulator 8,4 V
Żywotność baterii	Nie określono; wskaźnik niskiego poziomu baterii
Interfejs	USB (do połączenia z PC)
Temperatura pracy	0°C do 50°C
Temperatura przechowywania	-20°C do 70°C
Wilgotność	0% do 80% RH (eksploatacyjna)
Akcesoria	Kabel USB, oprogramowanie (Sonel Reader), walizka (przypuszczalnie)
Normy	Czułość widmowa CIE; Klasa B według instrukcji

Często zadawane pytania - LXP-2 Sonel

Jak zmierzyć natężenie oświetlenia za pomocą LXP-2?

Naciśnij przycisk Power, aby włączyć miernik. Zdejmij osłonę fotodetektora i skieruj go prostopadle do źródła światła. Odczytaj wartość nominalną z wyświetlacza. Jeśli pojawi się 'OL', przełącz na wyższy zakres za pomocą przycisku RANGE. Po pomiarze zakryj detektor i wyłącz miernik.

Jak wymienić baterię?

Wyłącz miernik. Otwórz pokrywę komory baterii, wyjmij starą baterię i włóż nową standardową baterię 9V. Zamknij pokrywę. Wymień baterię, gdy pojawi się symbol rozładowanej baterii.

Jak przełączać między luksami a stopoświecami?

Naciśnij przycisk SET, aby wejść w ustawienia. Użyj przycisków ↑ i ↓, aby przejść do ustawienia jednostki (lx lub fc). Użyj ← i →, aby zmienić jednostkę. Naciśnij SET, aby potwierdzić i wyjść.

Co oznacza symbol 'OL'?

'OL' oznacza, że sygnał wejściowy jest zbyt silny dla bieżącego zakresu. Należy wybrać wyższy zakres pomiarowy, naciskając krótko przycisk RANGE, aż odczyt będzie w zakresie.

Jak korzystać z funkcji Data Hold?

Naciśnij przycisk HOLD, aby zamrozić wyświetlaną wartość. Główny odczyt zostanie zatrzymany, podczas gdy wykres słupkowy będzie nadal aktualizowany. Naciśnij ponownie HOLD, aby wrócić do normalnej pracy.

Jak rejestrować szczytowe wartości światła?

Naciśnij przycisk PEAK, aby wejść w tryb Pmax (wykrywa najwyższy impuls >0,1s). Naciśnij ponownie, aby przejść do trybu Pmin (najniższy impuls). Naciśnij ponownie, aby wyjść. Wykres słupkowy pokazuje bieżące wartości w sposób ciągły.

Jak podłączyć miernik do komputera?

Wyłącz miernik, podłącz kabel USB do komputera. Włącz miernik i uruchom oprogramowanie Sonel Reader. Miernik działa w trybie odczytu danych. Można przesłać zapisane pomiary lub dane rejestratora.

Jak wyczyścić pamięć?

Aby wyczyścić pamięć pomiarów, włącz miernik, trzymając przycisk ENTER/MEM. Wyświetlacz wskaże zmniejszające się komórki do zera, a następnie powróci do trybu pomiaru. Aby wyczyścić pamięć rejestratora danych, włącz, trzymając przycisk LOGG; procent wolnego miejsca wzrasta od 0% do 100%.

Jaki jest zalecany okres kalibracji?

Okres kalibracji zależy od warunków użytkowania. Czułość zmniejsza się wraz z natężeniem światła i czasem pracy. Aby zachować dokładność, zaleca się okresową kalibrację. Skontaktuj się z producentem w celu uzyskania usług kalibracyjnych.

Jak czyścić LXP-2?

W razie potrzeby wyczyść biały plastikowy dysk na górze detektora wilgotną szmatką. Nie używaj agresywnych środków chemicznych. Unikaj przechowywania w nadmiernym cieple lub wilgoci. W przypadku jednostki głównej przetrzyj suchą szmatką.

INSTRUKCJA OBSŁUGI LXP-2 Sonel

Wersja 1.12 04.07.2023

Cyfrowe mierniki natężenia oświetlenia są precyzyjnymi przyrządami stosowanymi do pomiaru oświetlenia (w luksach i stopokandelach) w warunkach terenowych.

Spełniają wymogi krzywej CIE dla widmowej reakcji fotopowej. Fotoogniwo jest skorygowane kierunkowo do krzywej cosinus.

Mierniki są urządzeniami kompaktowymi, wytrzymałymi oraz dzięki swej konstrukcji prostymi w obsłudze.

Element światłoczuły zastosowany w niniejszych miernikach to bardzo stabilna i trwała fotodioda krzemowa oraz filtr czułości widmowej.

Do najważniejszych cech przyrządów należą:

• maksymalna rozdzielczość pomiaru światła 0,1 lx (0,01 fc) - LXP-2, 0,01 lx (0,001 fc) - LXP-10B, 0,001 lx (0,001 fc) - LXP-10A,
• wysoka dokładność i krótki czas reakcji,
• funkcja Data-hold służąca zatrzymywaniu wyświetlanych wartości pomiarowych na ekranie,
  • automatyczne zerowanie,
• brak konieczności stosowania współczynników korekcyjnych dla różnych źródeł światła dzięki bardzo dobremu dopasowaniu czułości spektralnej gwarantującemu prawidłowy pomiar natężenia oświetlenia niezależnie od charakteru promieniowania,
• krótkie czasy reakcji na zmianę natężenia oświetlenia,
• funkcja zatrzymania wartości szczytowej (Peak-hold) pozwalająca na pomiar sygnału szczytowego impulsu świetlnego o czasie trwania dłuższym niż 0,1 s (0,4 s dla LXP-2 z sondą LP-1) i krótszym niż 1 s,
• automatyczne wyłączenie zasilania po 5, 10 lub 15 minutach lub wyłączenie funkcji automatycznego wyłączania,
• pomiary wartości maksymalnych i minimalnych,
• odczyty względne,
• duży i łatwy w odczycie podświetlany wyświetlacz,
• złącze USB pozwalające na połączenie urządzenia z komputerem,
• transmisja danych łączem radiowym za pomocą opcjonalnego adaptera OR-1 (tylko LXP-10B, LXP-10A),
• cztery zakresy pomiarowe - LXP-2, pięć zakresów - LXP-10B, sześć zakresów - LXP-10A,
• zapis w pamięci 99 (dla LXP-2) lub 999 (dla LXP-10B, LXP-10A) wartości, które mogą zostać odczytane w mierniku lub komputerze,
• rejestrator danych o możliwości zapisu 16000 wartości.

SPIS TREŚCI

1 Opis funkcjonalny 4

1.1 Opis przyrządu....4
1.2 Wyświetlacz....5

2 Ustawienia....5

3 Wykonywanie pomiarów 6

4 Funkcje specjalne 6

4.1 Tryb zatrzymywania wyświetlanych danych – DATA HOLD......6
4.2 Tryb zatrzymywania wartości szczytowej – PEAK HOLD....6
4.3 Tryb wartości maksymalnej i minimalnej....6
4.4 Tryb odczytu względnego 6
4.5 Tryb USB....6
4.6 Tryb transmisji radiowej (tylko LXP-10) 7
4.7 Funkcja podświetlenia wyświetlacza....7
4.8 Funkcja pamięci....7
4.9 Funkcja rejestracji danych 7

5 Charakterystyka czułości widmowej....8

6 Zalecane oświetlenie....9

7 Podłączenie....9

8 Wymiana baterii....9

9 Czyszczenie i konserwacja .... 10

10 Magazynowanie.... 10

11 Rozbiórka i utylizacja.... 10

12 Dane techniczne 11

13 Producent.... 12

1 Opis funkcjonalny

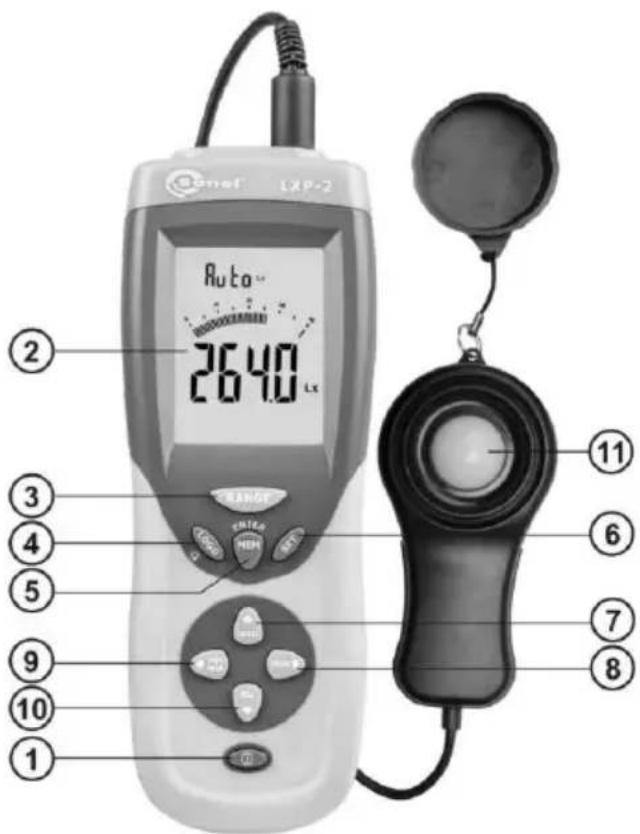

1.1 Opis przyrządu

① Przycisk zasilania: Włącza lub wyłącza miernik oświetlenia.
② Wyświetlacz ciekłokrystaliczny 3 3/4: cyfrowy wyświetlacz o maksymalnym odczycie 3999, przedstawiający również symbole mierzonych wartości, symbole funkcji itp.
③ Przycisk RANGE: Ręczna zmiana zakresu lub przełączenie na automatyczną.
④ Przycisk LOGG: Włączanie/wyłączanie podświetlenia lub rejestratora, kasowanie pamięci rejestratora.
⑤ Przycisk ENTER/MEM: Wpisanie do pamięci pomiarowej, przeglądanie i kasowanie pamięci pomiarowej.
⑥ Przycisk SET: Wejście do ustawień miernika.
⑦ Przycisk HOLD: Zatrzymanie wyświetlanych danych lub kursor "w góre".
⑧ Przycisk PEAK: Zatrzymanie wartości szczytowej lub kursor "w prawo".
⑨ Przycisk MAX/MIN: Odczyt wartości maksymalnej lub minimalnej lub kursor "w lewo".
⑩ Przycisk REL: Pomiar względny lub kursor "w dół".
⑪ Głowica z czujnikiem.

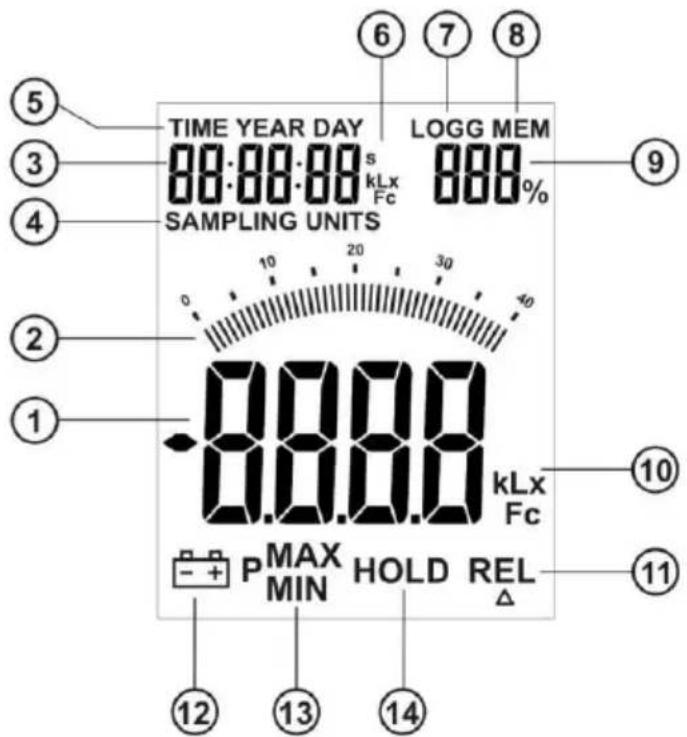

1.2 Wyświetlacz

① Główne pole odczytowe natężenia oświetlenia.
② Bargraf - linijka analogowa do obrazowania szybkich zmian natężenia oświetlenia.
③ Pomocnicze pole odczytowe.
④ Mnemoniki ustawiania okresu próbkowania i jednostek.
⑤ Mnemoniki ustawiania daty i czasu.
⑥ Jednostki.
⑦ Mnemonik rejestratora.
⑧ Mnemonik pamięci.
⑨ Pomocnicze pole odczytowe.
⑩ Jednostki.
⑪ Mnemonik pomiaru względnego.
⑫ Symbol wyczerpanej baterii.
⑬ Symbol wartości MIN lub MAX (również dla funkcji PEAK HOLD).
⑭ Mnemonik funkcji HOLD.

2 Ustawienia

Przyciskiem SET wejść do ustawień miernika. Przyciskami i ↓ ustawia się wartość parametru, przyciskami i ➞ przechodzi się do kolejnego parametru. Ustawień dokonuje się w następującej kolejności: jednostka (lx lub fc) → okres próbkowania (co 1 s...60 s) → dzień → miesiąc → rok → godziny → minuty → sekundy → dźwięki (wł./wył.) → AutoOFF (300 s, 600 s, 900 s, brak (---)) → jednostka... Wyjście z ustawień przyciskiem SET przy jednoczesnym zapamiętaniu zmienionych ustawień.

3 Wykonywanie pomiarów

• Nacisnąć przycisk zasilania celem włączenia miernika.
• Przyrząd jest w trybie automatycznego wyboru zakresu. Aby przejść do ręcznego ustawiania zakresu nacisnąć przycisk RANGE na 2 s. Zakresy przełącza się krótkim naciśnięciem przycisku RANGE. Zakres jest wyświetlany u góry wyświetlacza. Ponowne naciśnięcie przycisku na 2 s spowoduje powrót do automatycznego doboru zakresu.
• Zdjąć pokrywę fotodetektora i skierować go prostopadle do źródła światła.
• Odczytać nominalną wartość oświetlenia na wyświetlaczu.
• Jeżeli przyrząd wyświetla wyłącznie symbol "OL", oznacza to, że sygnał wejściowy jest zbyt silny i konieczne jest ustawienie wyższego zakresu.
• Po zakończeniu pomiaru należy założyć osłonę fotodetektora i wyłączyć miernik.

4 Funkcje specjalne

4.1 Tryb zatrzymywania wyświetlanych danych – DATA HOLD

• Nacisnąć przycisk HOLD, aby wybrać tryb Data Hold. Kiedy tryb HOLD zostanie wybrany, miernik zatrzymuje aktualny wynik w postaci cyfrowej podczas, gdy bargraf wskazuje wynik na bieżąco.
• Nacisnąć ponownie przycisk HOLD aby wyjść z trybu Data Hold, miernik wraca do normalnego funkcjonowania.

4.2 Tryb zatrzymywania wartości szczytowej – PEAK HOLD

Funkcja zatrzymania wartości szczytowej pozwala na pomiar sygnału szczytowego impulsu świetlnego o czasie trwania dłuższym niż 0,1s (0,4 s dla LXP-2 z sondą LP-1) oraz krótszym od 1s. Bargraf wskazuje wynik na bieżąco.

• Nacisnąć przycisk PEAK, aby przejść do trybu rejestracji Pmax i wystawić fotodetektor na obszar pomiaru impulsu światła.
• Nacisnąć ponownie przycisk PEAK, aby przejść do trybu rejestracji Pmin.
• Kolejne naciśnięcie przycisku PEAK powoduje wyjście z trybu Peak Hold i powrót do normalnego funkcjonowania.

4.3 Tryb wartości maksymalnej i minimalnej

• Nacisnąć przycisk MAX/MIN dla odczytu wartości maksymalnej (MAX).
• Nacisnąć ponownie przycisk MAX/MIN dla odczytu wartości minimalnej (MIN).
• Nacisnąć ponownie przycisk MAX/MIN w celu wyjścia z niniejszego trybu i powrotu do normalnego funkcjonowania.
• Bargraf wskazuje wynik na bieżąco.

4.4 Tryb odczytu względnego

• Wcisnąć przycisk REL, aby uruchomić tryb pomiaru względnego. Wyświetlany jest wynik jako różnica wartości aktualnej i wartości odniesienia zapamiętanej w momencie wciśnięcia przycisku REL. Jeżeli nowy odczyt jest identyczny z wartością odniesienia, to na wyświetlaczu będzie zero. Bargraf wskazuje wynik na bieżąco.
• Nacisnąć ponowne REL, aby wyjść z trybu pomiaru względnego.

4.5 Tryb USB

• Podłączyć urządzenie do komputera za pomocą portu USB.
• Uruchomić program w komputerze.
  • Miernik działa w trybie odczytywania danych.
• Aby odczytać dane zapisane w pamięci, należy posłużyć się odpowiednimi poleceniami w programie. Można tam wybrać również rodzaj odczytywanej pamięci: pomiarowa lub rejestratora.

4.6 Tryb transmisji radiowej (tylko LXP-10)

• Podłączyć moduł OR-1 do gniazda USB komputera PC.
• Uruchomić program FOTON.
• Aby włączyć funkcję połączenia radiowego, należy wcisnąć i przytrzymać przez 2 sekundy przycisk SET. Na wyświetlaczu w miejscu wyświetlania zakresu pojawi się napis PcdAŁA.
• Wyświetlanie zakresu pomiarowego jak w trybie USB.
• Aby wyjść z funkcji, ponownie przytrzymać przez 2 sekundy przycisk SET.

Uwaga: Standardowy PIN dla transmisji radiowej to „123”.

4.7 Funkcja podświetlenia wyświetlacza

• Nacisnąć krótko przycisk podświetlenia celem jego włączenia.
• Nacisnąć krótko ponownie przycisk celem wyłączenia podświetlenia.

4.8 Funkcja pamięci

• Aby zapisać bieżące dane do pamięci, wcisnąć przycisk ENTER/MEM, na wyświetlaczu pojawi się na 3 sekundy mnemonik MEM i numer komórki, do której pomiar będzie zapisany. Każdy kolejny pomiar jest zapisywany automatycznie do następnej wolnej komórki. Jeżeli skończy się pojemność pamięci, po wciśnięciu ENTER/MEM w miejscu numeru komórki pokazuje się ‘---’ i pomiar nie jest zapisywany.
• Aby odczytać wyniki z pamięci, przytrzymać przycisk ENTER/MEM przez 2 sekundy. Przyciskami i można przeglądać poszczególne komórki pamięci. Wyświetlane są: wartość zmierzona, jednostka, data i godzina pomiaru (przyciskami ) oraz to, że jest to wynik pamięci głównej (ogólnej) lub w poszczególnych funkcjach np. Pmax, Pmin, MAX, MIN, REL. Dane te można uzyskać również z poziomu komputera.
• Aby powrócić do normalnego trybu funkcjonowania miernika, wcisnąć i przytrzymać przycisk ENTER/MEM przez 2 sekundy.
• Aby skasować zawartość pamięci, należy włączyć miernik trzymając wciśnięty przycisk ENTER/MEM. Proces kasowania pamięci trwa około 10 sekund. Na wyświetlaczu głównym pojawia się [I] a na wyświetlaczu numeru komórki wartości zmniejszają się do zera wraz z postępem kasowania pamięci. Po skasowaniu pamięci miernik powraca do trybu pomiarowego.

4.9 Funkcja rejestracji danych

• Ustawić godzinę i okres próbkowania wg punktu 2, domyślny okres próbkowania wynosi 1 s.
• Aby uruchomić funkcję rejestracji danych, należy wcisnąć i przytrzymać przez 2 sekundy przycisk LOGG, na wyświetlaczu pojawia się mnemonik LOGG, wolna pamięć wyświetlana jest w procentach od 100 do 0. Do pamięci zapisywana jest wartość zmierzona, jednostka, data i godzina.
• Mnemonik LOGG miga w odstępach ustawionego okresu próbkowania wskazując, kiedy wykonywany jest pomiar.
• Jeżeli pamięć jest pełna, wówczas wartość procentowa wyświetlana to 0 i generowany jest podwójny sygnał dźwiękowy informujący o zakończeniu rejestracji. W przypadku włączenia funkcji rejestracji, gdy pamięć rejestratora jest zapełniona, miernik po 2 sekundach wychodzi z tego trybu i gaśnie mnemonik LOGG oraz generowany jest podwójny sygnał dźwiękowy.
• Aby zatrzymać funkcję rejestracji danych, wcisnąć i przytrzymać przez 2 sekundy przycisk LOGG, nastąpi powrót do normalnego trybu funkcjonowania miernika, można rozpocząć zapisy od nowa.
• Ponieważ rejestracja danych jest zapisywana w innej, odrębnej pamięci niż pojedynczy pomiar, w czasie rejestracji można zapisać też pojedyncze pomiary. Można tego dokonać poprzez naciśnięcie przycisku MEM/ENTER. Na wyświetlaczu pojawia się wtedy na 3 sekundy, obok mnemonika

LOGG, dodatkowo MEM, a zamiast wartości procentowej wolnej pamięci rejestratora, numer komórki, do której zapisany jest pomiar.

• Aby skasować zawartość pamięci rejestratora, należy włączyć miernik trzymając wciśnięty przycisk LOGG. Na głównym wyświetlaczu pojawi się napis [1] r, a na wyświetlaczu wartości procentowej wolnej pamięci wraz z postępem kasowania wartość zmienia się od 0 do 100%. Po skasowaniu pamięci miernik wraca do trybu pomiarowego.
• Zarejestrowane dane można odczytać tylko przy pomocy programu komputerowego dołączonego do miernika.

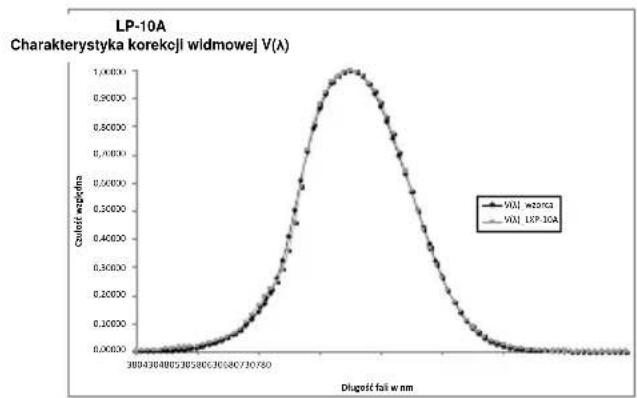

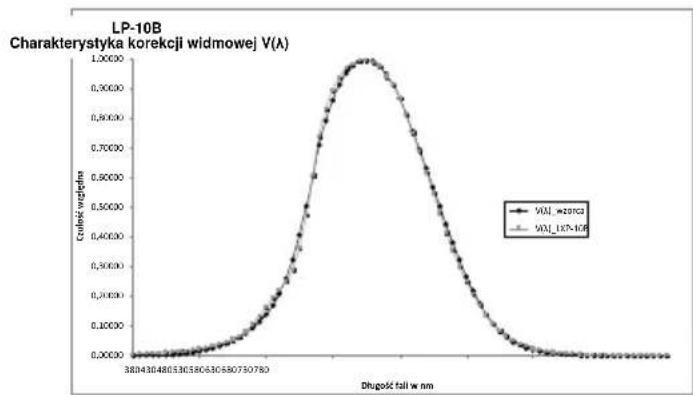

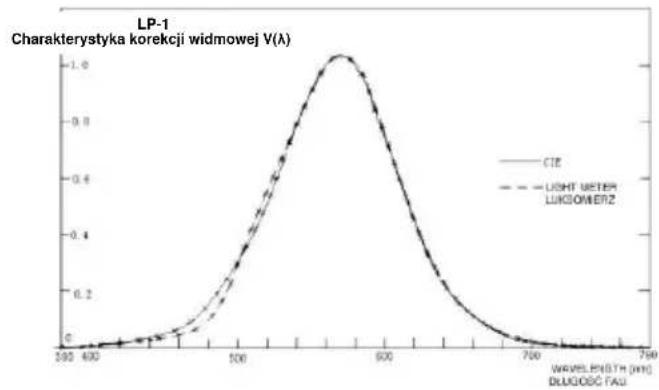

5 Charakterystyka czułości widmowej

Zastosowane fotodiody z filtrami sprawiają, że charakterystyki czułości widmowej są dobrze dopasowane do wymogów krzywej C.I.E. (INTERNATIONAL COMMISSION ON ILLUMINATION). Charakterystyki czułości V (λ) podano na poniższych wykresach.

Rys. 1 Charakterystyki czułości widmowej.

6 Zalecane oświetlenie

LOKALIZACJA		lx	fc
BIURO	Sala konferencyjna, recepcja	200~750	18~70
	Prace biurowe	700~1,500	65~140
	Maszynopisanie, projektowanie	1,000~2,000	93~186
FABRYKA	Prace wizualne przy linii produkcyjnej	300~750	28~70
	Prace kontrolne	750~1,500	70~140
	Elementy elektroniczne, linia monta-żowa	1,500~3,000	140~279
	Pakowanie, korytarze	150~300	14~28
HOTEL	Pomieszczenia publiczne, szatnia	100~200	9~18
	Recepcja	200~500	18~47
	Kasa	750~1,000	70~93
SKLEP	Wnętrza, schody, korytarze	150~200	14~18
	Witryna, stół pakowania	750~1,500	70~140
	Przednia strona witryny	1,500~3,000	140~279
SZPITAL	Izba chorych, skład	100~200	9~18
	Pomieszczenie badań medycznych	300~750	28~70
	Sala operacyjna, nagłe przypadki	750~1,500	70~140
SZKOŁA	Aula, wnętrza, sala gimnastyczna	100~300	9~28
	Klasy	200~750	18~70
	Laboratorium, biblioteka, pracownie	500~1,500	47~140

1 fc=10,76 lx

7 Podłączenie

• Włączyć miernik,
• uruchomić tryb USB (patrz punkt 4.5) lub transmisji radiowej (patrz punkt 4.6),
• uruchomić program "FOTON" do obsługi miernika.

Uwaga: należy włączyć miernik oświetlenia przed podłączeniem wtyku przewodu USB do gniazda miernika.

8 Wymiana baterii

Uwaga:

Dokonując pomiarów przy wyświetlonym mnemoniku baterii należy się liczyć z dodatkowymi nieokreślonymi niepewnościami pomiaru lub niestabilnym działaniem przyrządu.

• Jeżeli energia baterii nie jest wystarczająca do wykonywania pomiarów, na wyświetlaczu pojawi się symbol rozładowanej baterii, co oznacza konieczność wymiany baterii na nową.
• Po wyłączeniu miernika należy otworzyć pokrywę komory baterii.
• Wyjąć zużytą baterię z urządzenia i wymienić ją na standardową baterię 9V oraz na nowo założyć pokrywę.

9 Czyszczenie i konserwacja

1. Biały plastikowy krążek na szczycie detektora winien być w razie potrzeby czyszczony wilgotną tkanina.
2. Nie należy przechowywać urządzenia w warunkach zbyt wysokiej temperatury lub wilgotności.

Interwał kalibracji dla fotodetektora będzie się zmieniał w zależności od warunków roboczych, lecz generalnie czułość zmniejsza się wprost proporcjonalnie do iloczynu natężenia światła i czasu operacyjnego. Celem utrzymania podstawowej dokładności przyrządu zaleca się dokonywanie okresowej kalibracji.

10 Magazynowanie

Przy przechowywaniu przyrządu należy przestrzegać poniższych zaleceń:

• odłączyć od miernika sondę,
• upewnić się, że miernik i akcesoria są suche,
• przy dłuższym okresie przechowywania należy wyjąć baterię

11 Rozbiórka i utylizacja

Zużyty sprzęt elektryczny i elektroniczny należy gromadzić selektywnie, tj. nie umieszczać z odpadami innego rodzaju.

Zużyty sprzęt elektroniczny należy przekazać do punktu zbiórki zgodnie z Ustawą o zużytym sprzęcie elektrycznym i elektronicznym.

Przed przekazaniem sprzętu do punktu zbiórki nie należy samodzielnie demontować żadnych części z tego sprzętu.

Należy przestrzegać lokalnych przepisów dotyczących wyrzucania opakowań, zużytych baterii i akumulatorów.

12 Dane techniczne

• wyświetlanie wyniku w lx lub fc
• 1 fc=10,76 lx; 1 klx=1000 lx; 1 kfc=1000 fc

Miernik	Sonda	Klasa	Zakres wyświe-tlania [lx]	Rozdziel-czość [lx]	Dokładność	Dopasowanie widmowe f_1'	Błąd dopasowa-nia cosinus f_2
LXP-2	LP-1	B	0...399,9	0,1	±(5%+5 cyfr)	±6%	±3%
			400...3999	1
			4,00 k...19,99 k	0,01 k
LXP-10B	LP-10B	B	0...39,99	0,01	±(5%+5 cyfr)	±6%	±3%
			40,0...399,9	0,1
			400...3999	1
			4,00 k...39,99 k	0,01 k
			40,0 k...399,9 k	0,1 k
LXP-10A	LP-10A	A	0...3,999	0,001	±(2%+5 cyfr)	±2%	±1,6%
			4,00...39,99	0,01
			40,0...399,9	0,1
			400...3999	1
			4,00 k...39,99 k	0,01 k
			40,0 k...399,9 k	0,1 k

Miernik	Sonda	Klasa	Zakres wyświe-tlania [fc]	Rozdziel-czość [fc]	Dokładność	Dopasowanie widmowe f_1'	Błąd dopasowa-nia cosinus f_2
LXP-2	LP-1	B	0...39,99	0,01	±(5%+5 cyfr)	±6%	±3%
			40,0...399,9	0,1
			400...1999	1
LXP-10B	LP-10B	B	0...3,999	0,001	±(5%+5 cyfr)	±6%	±3%
			4,00...39,99	0,01
			40,0...399,9	0,1
			400...3999	1
			4 k...39,99 k	0,01 k
LXP-10A	LP-10A	A	0...3,999	0,001	±(2%+5 cyfr)	±2%	±1,6%
			4,00...39,99	0,01
			40,0...399,9	0,1
			400...3999	1
			4,00 k...39,99 k *	0,01 k

* wyświetlanie wyniku w fc ze zmniejszoną rozdzielczością ze względu na ograniczenia wyświetlacza

Pozostałe dane techniczne

a) wyświetlacz....3-3/4 cyfrowy LCD z 40-segmentowym bargrafem
b) przekroczenie zakresu .... symbol "OL"
c) wrażliwość widmowa....fotopowa CIE (krzywa wrażliwości ludzkiego oka CIE)
d) próbkowanie 1,3 Hz
e) fotodetektor...... jedna fotodioda krzemowa oraz filtr krzywej widmowej
f) pamięć - LXP-2 ....99 wyników - LXP-10B i LXP-10A....999 wyników
g) pamięć rejestratora.... 16000 wyników
h) temperatura pracy 0°C..50°C
i) wilgotność względna pracy....0%..80%
j) temperatura przechowywania....-20°C...70°C
k) źródło zasilania......bateria 9 V lub akumulator 8,4 V
I) długość przewodu sondy pomiarowej...... ok. 150 cm
m) wymiary sondy pomiarowej 115 × 60 × 20 mm
n) wymiary panelu sterującego....170 × 80 × 40 mm
o) masa....390 g
p) interfejs....USB i łącze radiowe (tylko LXP-10B i LXP-10A)

13 Producent

Prowadzącym serwis gwarancyjny i pogwarancyjny jest:

SONEL S.A.

ul. Wokulskiego 11

58-100 Świdnica

tel. [phone] (Biuro Obsługi Klienta)

e-mail: [e-mail]

internet: www.sonel.pl

Uwaga:

Do prowadzenia napraw serwisowych upoważniony jest jedynie SONEL S.A.

Wyrób wyprodukowany w Polsce.

USER MANUAL

DATA LOGGING LIGHT METERS

LXP-2 • LXP-10B • LXP-10A

CE

Version 1.12 04.07.2023
