Marca	Ferm
Modelo	RSM1014
Tipo	Sierra de calar
Tensión	18 V (batería de iones de litio)
Velocidad en vacío	800-2400 min⁻¹
Capacidad de corte en madera	100 mm
Capacidad de corte en metal	8 mm
Longitud de carrera	25 mm
Peso	2,9 kg
Nivel de presión acústica	85,6 dB(A)
Nivel de potencia acústica	96,6 dB(A)
Vibraciones	12,27 m/s²
Contenido del embalaje	1 sierra, 1 hoja para madera, 1 llave Allen, instrucciones, tarjeta de garantía
Tipo de batería compatible	CDA1051 (18V Li-Ion)
Cargador compatible	CDA1052 o CDA1054
Mango giratorio	Sí, 90°
Pantalla LCD	Sí, con indicador de tiempo restante y carga de batería
Variador de velocidad	Sí, electrónico
Base ajustable	Sí, longitudinalmente
Fijación de hoja	Sin llave, mediante bucle
Interruptor de seguridad	Sí (bloqueo de seguridad)
Retroiluminación de pantalla	Sí
Almacenamiento de llave Allen	En compartimento de batería

Preguntas frecuentes - RSM1014 Ferm

¿Cómo cambiar la hoja de la sierra?

Retire la batería. Deslice el bucle de sujeción de la hoja hacia adentro y manténgalo. Coloque la hoja en el bucle, dientes hacia abajo, empújela hasta el fondo y luego suelte suavemente el bucle.

¿Cómo ajustar la base?

Afloje los dos tornillos de montaje de la base con la llave Allen de 4 mm, tire de la base a la longitud deseada y luego apriete los tornillos.

¿Qué tipos de batería puedo usar?

Utilice únicamente la batería CDA1051 (FPB-1800L, 18V Lithium-Ion). Otras baterías pueden causar lesiones o dañar la herramienta.

¿Cómo encender la pantalla LCD?

Presione una vez el botón de la pantalla para encenderla. Presione nuevamente para apagarla. Use el botón de retroiluminación para iluminar la pantalla.

¿Qué hacer si la hoja se atasca?

Apague inmediatamente la herramienta. Separe los dos bordes de la pieza con una herramienta adecuada para liberar la hoja. No fuerce.

¿Cómo realizar un corte por inmersión?

Utilice solo en materiales blandos (madera, cartón-yeso) con una hoja corta. Apoye la base sobre la pieza, encienda la herramienta, incline la sierra y sumerja progresivamente hasta la vertical.

¿Cómo girar el mango?

Deslice el botón de giro hacia abajo, luego gire el mango hasta la posición deseada (máx. 90°). Asegúrese de que esté bloqueado antes de usar.

¿Cómo limpiar la sierra?

Mantenga las ranuras de ventilación limpias. Limpie el cuerpo con un paño suave húmedo (agua jabonosa). Nunca use disolventes como gasolina o alcohol.

¿Qué hacer si la batería no se carga?

Verifique que está usando un cargador compatible (CDA1052 o CDA1054). Asegúrese de que los contactos estén limpios. Si el problema persiste, contacte al servicio de atención al cliente.

¿Dónde guardar la llave Allen?

La llave Allen suministrada se puede guardar en el compartimento de la batería, como se indica en la figura H del manual.

MANUAL DE USUARIO RSM1014 Ferm

E ) MANUAL DE INSTRUCCIONES 19

P ) MANUAL DE INSTRUÇÕES 23

I ) MANUALE UTILIZZATI 27

S ) BRUKSANVISNING 31

FIN) KÄYTTÖOHJE 35

N ) BRUKSANVISNING 38

DK) BRUGERVEJLEDNING 42

Gracias por comprar este producto de Ferm.

Disfrutará de un producto excelente, suministrado por uno de los proveedores líderes de Europa. Todos los productos suministrados por Ferm han sido concebidos conforme a los más altos estándares de rendimiento y seguridad. Acorde a nuestra filosofía también ofrecemos un excelente servicio al cliente respaldado por nuestra exhaustiva garantía.

Esperamos que disfrute utilizando este producto durante muchos años.

Los números del texto hacen referencia a los diagramas de las páginas 2-3.

Lea las instrucciones de servicio detenidamente antes de utilizar el aparato. Familiarícese con sus funciones y manejo básico. Utilice el aparato conforme a las instrucciones para garantizar su funcionamiento correcto. Las instrucciones de servicio así como la documentación que accompaña al aparato han de estar siempre al alcance.

Contenido

1. Información sobre la máquina
2. Instrucciones de seguridad
3. Accesorios de instalación
4. Funcionamiento
5. Servicio & mantenimiento

1. INFORMACIÓN SOBRE LA MÁQUINA

Datos técnicos

Voltaje 18 V =

Velocidad, sin carga 800-2400/min

Capacidad máx. de corte,

madera 100 mm

Capacidad máx. de corte,

metal 8 mm

Corte máx., espira 25 mm

Peso 2,9 kg

Nivel de presión sonora Lpa 85,6 dB(A)

Nivel de potencia sonora Lwa 96,6 dB(A)

Vibración 12,27 m/s ^2

Contenidos del embalaje

1 Sierra alternativa
1 Hoja para madera
1 Llave hexagonal
1 Instrucciones de funcionamiento
1 Instrucciones de seguridad
1 Tarjeta de garantía

Compruebe que el aparato, las piezas de repuesto y los accesorios carecen de fallos provocados durante el transporte.

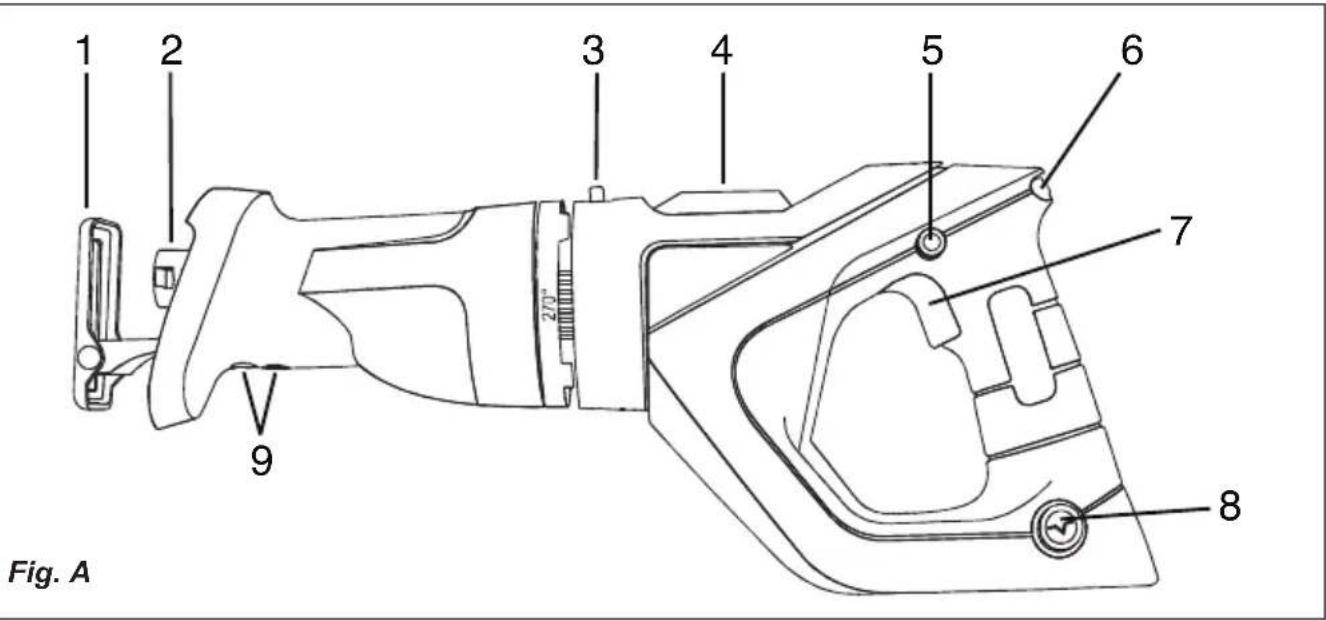

Información del producto

Fig. A

1. Placa de pie
2. Brida de suspensión de sierra
3. Botón de rotación manual
4. Pantalla
5. Botón de bloqueo en OFF.
6. Control de revoluciones
7. Interruptor de encendido/apagado
8. Botón de liberación de batería
9. Tuercas de instalación en placa de pie.

2. INSTRUCCIONES DE SEGURIDAD

Explicación de los símbolos

Si no se observan las instrucciones de este manual se corre el riesgo de sufrir lesiones o incluso la muerte y daños en la herramienta.

Indica el peligro de electrocución.

El número de revoluciones de la máquina puede fijarse de forma electrónica.

Lleve una máscara contra el polvo. Al cortar madera, metales y otros materiales puede producirse polvo perjudicial para la salud. ¡No corte materiales que contengan asbesto (amianto)!

Instrucciones de seguridad

La máquina no debe estar húmeda y no debe actuarse en un entorno mojado. Protección frente al desgaste guantes y calzado robusto.

No corte materiales que incluyan amianto

• Lleve guantes de protección cuando trabaje con materiales que produzcan grandes cantidades de astillas.
• Lleve una máscara de protección cuando corte otros materiales fibrosos.
• Saque las llaves de ajuste y las llaves inglesas antes de encender la herramienta.
• Asegure su pieza de trabajo con grapas.
• Mueva la máquina hacia la pieza de trabajo sólo cuando esté encendida.
• Sostenga siempre la máquina con ambas manos y asegúrese de contar con un calzado seguro mientras trabaja.
• La máquina tan sólo podrá ser operada con la placa del pie instalada. Cuando realice el corte, la placa de pie siempre deberá permanecer sobre la pieza de trabajo.
• La manipulación incorrecta podrá dañar la máquina. Por lo tanto, cumpla siempre con las siguientes instrucciones.
• Utilice sólo las cuchillas afiladas en perfecto estado; cambie las cuchillas rotas, distorsionadas o desafiladas de inmediato.
• La máquina tan sólo deberá encenderse cuando se haya instalado una cuchilla
• Seleccione las herramientas, pares y acciones del péndulo en función del material.

Guide en mantener una alimentación constante.

• No intente parar la cuchilla de la sierra ejerciendo una presión lateral tras apagarla.
  • Utilice sólo accesorios originales.

3. ACCESORIOS DE INSTALACIÓN

Antes de montar un accesorio, saque la batería siempre.

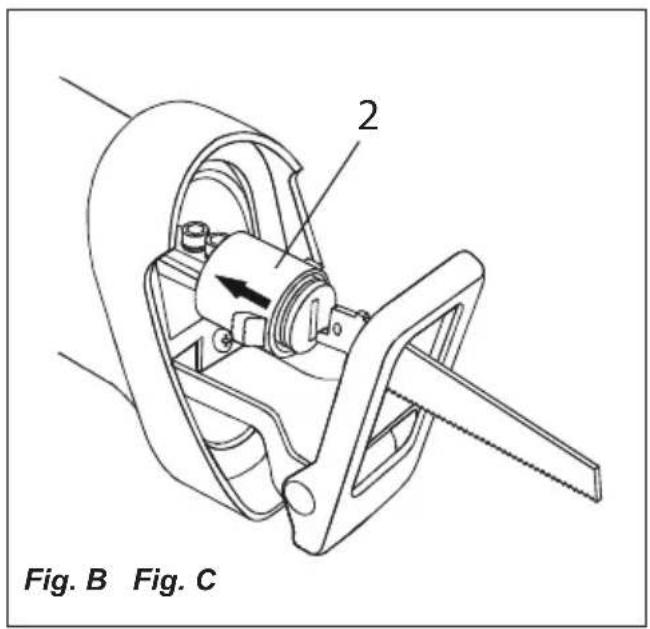

Montaje de la hoja de la sierra

Fig. B

Para montar la sierra proceda como sigue:

• Introduzca la grapa de la hebilla de la sierra (2) en el interior y sostenga.

• Monte la sierra en la brida de sujeción. Compruebe que los dientes se muestran hacia abajo.

• Presione la sierra contra la brida hasta el tope.

• Asegure la sierra soltando con cuidado la brida de sujeción de la sierra.

Ajuste de la posición de la placa del pie Fig. C

Cuando la cuchilla pierde su afilado en algunas secciones de su borde de corte, vuelva a colocar la placa de pie para utilizar una parte afilada, no usada de su borde de corte. Tras ello, la placa de pie podrá utilizarse también para ajustar la profundidad máxima de la sierra, especialmente útil en las paredes con orificios.

- La placa de pie puede extenderse aflojando las dos tuercas de instalación de la placa del pie (9) utilizando la llave hexagonal de 4 mm y a continuación, empujando la placa del pie hasta alcanzar la longitud deseada.

Compruebe que las tuercas de ajuste de la placa del pie están seguras antes de reiniciar su trabajo.

Conexión y cambio de la batería Fig. A+D

• Introduzca la pila en la base del aparato, tal y como aparece en la ilustración. Empuje la batería hasta que salga.
• Pulse el botón de bloqueo (8) en cualquiera de los lados antes de sacar la batería, y saque la batería de la base del aparato.

Utilice sólo las baterías del siguiente tipo. El uso de cualquier otra batería podría provocar daños personales graves o dañar la herramienta.

• CDA1051: FPB-1800L, 18V Litio-ión

Los siguientes cargadores pueden utilizarse para cargar estas baterías.

• CDA1052: FPL-1800 (litio-ión y NiMH)

• CDA1054: FPL-1800N (NiMH sólo)

4. FUNCIONAMIENTO

Siempre siga estas notas de seguridad y el código de seguridad correspondiente.

Compruebe que la cuchilla de la sierra no permanece ni toca ningún objeto cuando la máquina está encendida

Encender y apagar el aparato Fig. J

• Este aparato está equipado con un interruptor de seguridad (5).
• Conecte el aparato presionando el botón de "bloqueo en off" (seguro que libera el interruptor) y seguidamente enciéndalo.
• Suelte el interruptor ON/OFF (7) para apagar el aparato.

Control de la velocidad

Fig. 1

• Durante el funcionamiento y mientras que la máquina esté en posición de descanso, la velocidad puede seleccionarse utilizando la ruedecilla (6).
• La velocidad necesaria depende de las condiciones del material. La configuración adecuada deberá determinarse en el uso.
• Tras trabajar durante largos periodos a baja velocidad, deberá dejar que la máquina se enfríe, poniéndola a máxima velocidad sin carga alguna durante aproximadamente 3 minutos.

Consejos sobre el corte

• Ajuste la velocidad y la cuchilla de la sierra para adaptarse al material que se procesará. Para las curvas derechas radiales, es mejor utilizar una cuchilla de sierra estrecha. Aplique un refrigerante o un lubricante para resolver la agitación producida en la línea de corte cuando corte metal.
• Compruebe la presencia de elementos ajenos en la madera, paneles centrales, materiales de construcción (tuercas, clavos, etc), antes de cortar y sáquelos, si es necesario.
• Agarre correctamente el material. No soporte la pieza de trabajo con la mano o el pie. No toque objetos o el suelo con la sierra girando (peligro de contragolpe).
• Ponga la placa del pie en la superficie de la pieza de trabajo, y siérrela ejerciendo una presión constante de contacto o con el pie. Si la cuchilla de la sierra se detiene, apague inmediatamente la máquina. Extienda la diferencia con una herramienta adecuada y tire de la cuchilla de la sierra

- Tras terminar el trabajo, apague la máquina y tan sólo la vuelva a poner una vez que esté completamente estable.

Corte de desplome

Fig. E

• El corte de desplome tan sólo puede utilizarse con materiales suaves como la madera, el hormigón aireado, los paneles de yeso, etc.
• Sin embargo, exige una determinada práctica y tan sólo es posible con cuchillas de sierra cortas.
• Coloque la sierra en la pieza de trabajo y enciéndala.
• Asegúrese de que el borde inferior de la placa de pie permanece en la pieza de trabajo tal y como se indica.
• Corte lentamente la pieza de trabajo en ángulo, moviendo la sierra en posición vertical a lo largo de la línea de corte.
• Apague la sierra y levante la pieza de trabajo cuando haya acabado el trabajo.

Corte a ras

• Las cuchillas de las sierras elásticas bi-metálicas le permiten cortar objetos salientes (tuberías de agua, barras de acero, etc.) cercanas a la pared.
• Aplique la cuchilla de la sierra directamente a la pared y tuerza ligeramente para que la placa del pie permanezca frente a la pared.
• Encienda la máquina y sierre la pieza de trabajo manteniendo una presión lateral constante frente a la pared.

Asa giratoria

Fig. F

El asa puede girarse 90° hacia el compartimento de la máquina. Gire el botón de rotación (3) hacia atrás y gire el asa hacia la posición deseada. Compruebe que el asa se bloquea en su posición antes de su uso.

Pantalla LCD

Fig. G

Este aparato está equipado con una pantalla LCD.

• Para encender la pantalla, pulse el botón de pantalla (10) una vez.

• Para apagar la pantalla, pulse el botón de pantalla de nuevo.

• Los iconos del reloj (11) y de los minutos (12) restantes indican el número de minutos del tiempo de funcionamiento que se encuentran disponibles antes de que la batería exija una recarga nueva (sólo para la batería de litio-ión)

• El icono de la batería (13) indica la cantidad de carga restante en la batería. Cada barra de carga indica aproximadamente que queda un 10% de la batería. Un total de 10 barras de recarga indica una batería completamente recargada.
• Pulse el botón de luz de fondo (14) para encender la pantalla con la luz de fondo. Vuelva a pulsarlo de nuevo para apagar la pantalla con la luz de fondo.

Cómo guardar la llave hexagonal

Fig. H

La llave hexagonal que se incluye puede guardarse en el compartimento de la batería.

5. SERVICIO & MANTENIMIENTO

Asegúrese de desconectar la máquina de la red eléctrica cuando se tengan que realizar trabajos de mantenimiento en el motor.

Los aparatos han sido diseñados para funcionar durante un periodo muy largo de tiempo con un mantenimiento mínimo. La continuación de su funcionamiento satisfactorio dependerán del cuidado adecuado de la máquina y de la limpieza regular de la misma.

Limpieza

Mantenga limpios los orificios de ventilación de la máquina para evitar que el motor se sobrecaliente. Limpie las cubiertas de la máquina periódicamente con un paño suave, preferiblemente después de cada uso. Mantenga las ranuras de ventilación libres de toda suciedad y polvo. Si no consigue eliminar la suciedad, utilice un paño suave humedecido con agua y jabón. No utilice nunca disolventes, como pueden ser gasolina, alcohol, amoníaco, etc. Este tipo de productos puede dañar las piezas de plástico.

Lubricación

El aparato no necesita ningún tipo de lubricación adicional.

Fallos

Si tiene lugar algún fallo, por ejemplo, después del desgaste de una pieza, póngase en contacto con la dirección del servicio técnico que figura en la tarjeta de garantía. En la contraportada de este manual se adjunta un despiece de las piezas que pueden adquirirse.

Medio ambiente

Para prevenir daños durante el transporte, el producto se suministra en un embalaje resistente que está compuesto por materiales reutilizables.

Por ello se ruega hacer uso de todas las opciones posibles para reciclar el embalaje.

Los aparatos eléctricos o electrónicos averiados o fuera de servicio se desecharán en los puntos de reciclaje pertinentes.

Garantía

Las condiciones de la garantía se encuentran en la tarjeta de garantía adjunta.

SERRA ALTERNADA

Indica perigo de choque eléctrico.

E Reservado el derecho de modificaciones técnicas
