FPCS-1800 - Rompecabezas Ferm - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sierra circular inalámbrica
Marca	Ferm
Modelo	FPCS-1800
Tensión nominal	18 V
Velocidad en vacío	3800 min⁻¹
Profundidad de corte máx. a 90°	55 mm
Profundidad de corte máx. a 45°	41 mm
Diámetro de la hoja	165 mm
Ángulo de bisel	0 – 50 grados
Dimensiones de la hoja	∅165 x 20 x 1,0 x 1,6 mm
Número de dientes	24
Peso	3,5 kg
Nivel de presión sonora (Lpa)	93,4 dB(A)
Nivel de potencia sonora (Lwa)	104,4 dB(A)
Valor vibratorio (ah)	4,56 m/s²
Alimentación	Batería de iones de litio (FPB-1800L) o NiMH (FPB-1800N)
Contenido del embalaje	Sierra circular, 1 hoja, guía paralela, llave, instrucciones, instrucciones de seguridad, tarjeta de garantía
Funciones principales	Láser de guía, pantalla LCD, ajuste de profundidad, ajuste de ángulo, guía paralela, protección de hoja
Mantenimiento y limpieza	Limpiar con un paño suave y agua jabonosa; no se requiere lubricación adicional
Seguridad	Protección de hoja, bloqueo del husillo, interruptor de seguridad
Piezas de repuesto y reparabilidad	Hoja de sierra (∅165mm), perno, anillo de retención, batería, cargador; contactar al servicio postventa

Preguntas frecuentes - FPCS-1800 Ferm

¿Cómo reemplazar la hoja de sierra?

Presione el bloqueo del husillo (14) para bloquear el eje. Afloje el perno central con la llave proporcionada. Retire el anillo de retención y la hoja. Coloque la nueva hoja respetando el sentido de giro, luego vuelva a colocar el anillo y apriete el perno.

¿Cómo ajustar el ángulo de corte (bisel)?

Afloje el botón de bloqueo del ángulo (11). Incline la base entre 0° y 50° usando el transportador (10) para leer el ángulo. Apriete el botón una vez alcanzado el ángulo deseado.

¿Cómo ajustar la profundidad de corte?

Tire y gire el botón de bloqueo de profundidad (16) hacia la izquierda para aflojarlo. Mueva la base hacia abajo para ajustar la profundidad, luego tire y apriete el botón. No gire el botón más de una vuelta.

¿Cómo usar el láser de guía?

Presione el botón de encendido/apagado del láser (8) para encender o apagar el haz. El láser proyecta una línea que ayuda a seguir una línea de corte. Si el haz no es paralelo, ajústelo con los tornillos de ajuste laterales.

¿Qué baterías son compatibles?

Use solo las baterías Ferm: FPB-1800L (Iones de litio 18V) o FPB-1800N (NiMH 18V). Los cargadores compatibles son FPL-1800 (Li-ion y NiMH) y FPL-1800N (solo NiMH).

¿Cómo limpiar la sierra circular?

Desconecte la batería. Limpie el cuerpo con un paño suave ligeramente humedecido con agua jabonosa. No use disolventes. Mantenga las ranuras de ventilación limpias para evitar el sobrecalentamiento.

¿Cuál es la profundidad de corte máxima?

A 90° (corte recto), la profundidad máxima es de 55 mm. A 45° (corte en bisel), es de 41 mm.

¿Cómo montar la guía paralela?

Afloje el botón de bloqueo de la guía paralela (12). Inserte la guía en las ranuras previstas, ajuste el ancho de corte deseado, luego apriete el botón.

¿Qué hacer si la sierra se detiene repentinamente?

Esto puede deberse a una sobrecarga o a una hoja atascada. Suelte el interruptor, retire la batería, verifique que la hoja no esté atascada y que la batería esté cargada. Si el problema persiste, comuníquese con el servicio postventa.

¿Cómo leer la pantalla LCD?

Presione el botón de la pantalla (21) para encenderla. Los iconos Reloj (22) y Minutos (23) indican el tiempo de funcionamiento restante (batería de iones de litio). El icono Batería (24) muestra el nivel de carga (cada barra = 10%).

MANUAL DE USUARIO FPCS-1800 Ferm

E) MANUAL DE INSTRUCCIONES 23

N) BRUKSANVISNING 45

DK BRUGERVEJLEDNING 49

Fig. C

Fig. D

Fig. E

Fig. F

Fig. G

Fig. H

CIRCULAR SAW

Gracias por comprar este producto de Ferm.

Disfrutará de un producto excelente, suministrado por uno de los proveedores líderes de Europa.

Todos los productos suministrados por Ferm han sido concebidos conforme a los más altos estándares de rendimiento y seguridad. Acorde a nuestra filosofía también ofrecemos un excelente servicio al cliente respaldado por nuestra exhaustiva garantía.

Esperamos que disfrute utilizando este producto durante muchos años.

Los números del texto hacen referencia a los diagramas de las páginas 2 - 5.

Lea las instrucciones de servicio detenidamente antes de utilizar el aparato. Familiarícese con sus funciones y manejo básico. Utilice el aparato conforme a las instrucciones para garantizar su funcionamiento correcto. Las instrucciones de servicio así como la documentación que acompaña al aparato han de estar siempre al alcance.

Contenido

1. Información sobre la máquina
2. Instrucciones de seguridad
3. Accesorios de instalación
4. Funcionamiento
5. Servicio & mantenimiento

1. INFORMACIÓN SOBRE LA MÁQUINA

Datos técnicos

Voltaje 18 V

=

Velocidad sin carga 3800/min

Máx. profund. de corte, en 90° 55 mm

Máx. profund. de corte, en 45° 41 mm

Diámetro medido de la

cuchilla de la sierra 165 mm

Ángulo del bisel 0-50 grados

Dimensiones de la

cuchilla de la sierra ∅165x∅20x

1,0x1,6 mm

Número de dientes 24

Peso 3,5 kg

Nivel de presión sonora Lpa 93,4 dB(A)

Nivel de potencia sonora Lwa 104,4 dB(A)

K = 3,0 dB(A)

Vibración 4,56 m/s

K = 1,5 ~m / s^2

Contenidos del embalaje

1 Sierra circular
1 Cuchilla de la sierra
1 Hendidura de desgarre
1 Llave inglesa
1 Instrucciones de funcionamiento
1 Instrucciones de seguridad
1 Tarjeta de garantía

Compruebe que el aparato, las piezas de repuesto y los accesorios carecen de fallos provocados durante el transporte.

Información del producto

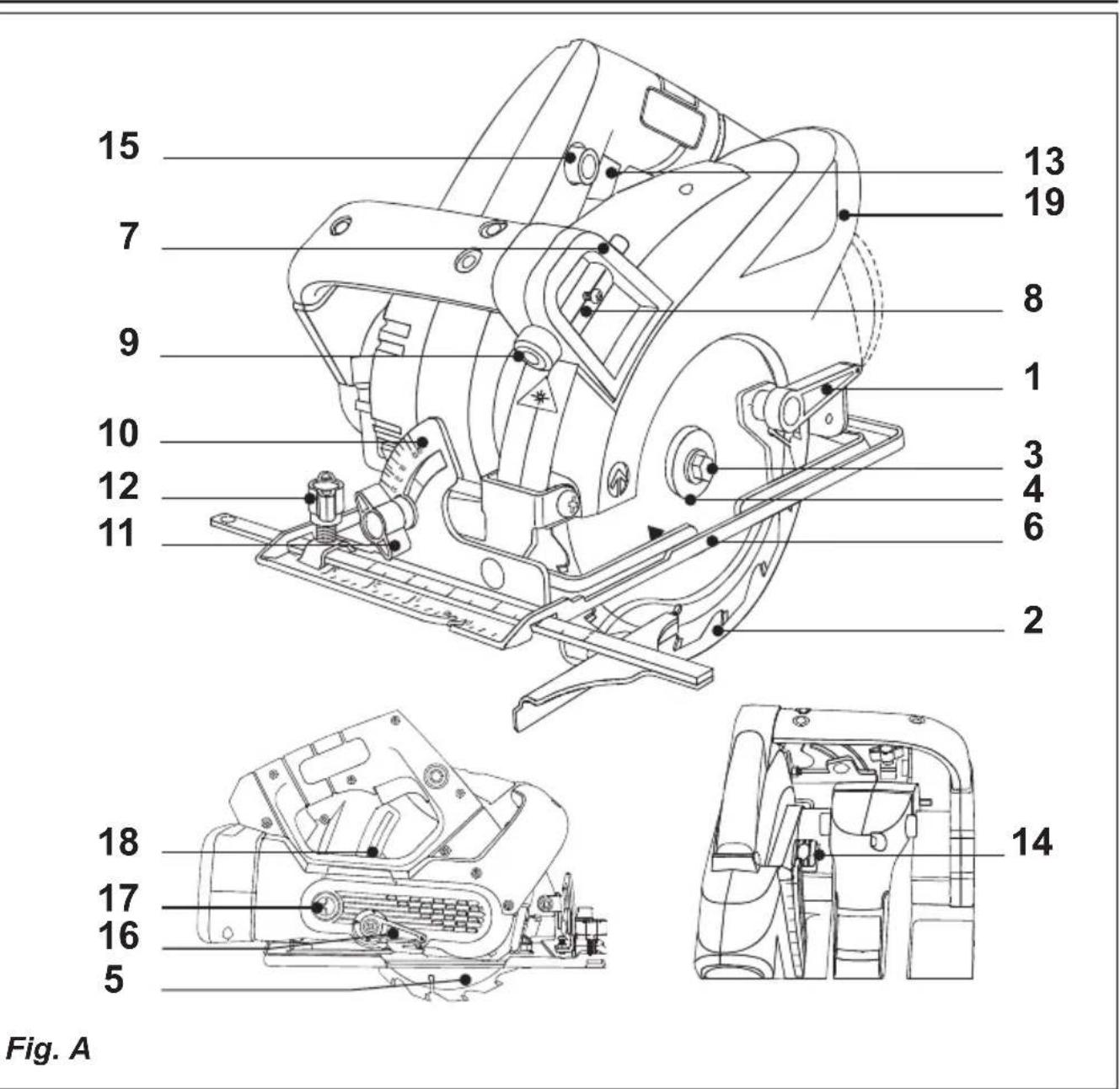

Fig. A

Tuerca de protección1.

Protección de seguridad2.

Perno3.

1. Anilla de retención
2. Cuchilla de la sierra
3. Placa de suela
4. Botón de encendido/apagado del láser
5. Tuerca de ajuste del láser
6. Láser

7. Transportador

8. Tuerca de agarre del ángulo de sierra

9. Tuerca de agarre de la hendidura de desgarre
10. Interruptor ON/OFF

11. Botón e bloqueo de la aguja

12. Botón de desactivación de bloqueo

13. Tuerca de agarre de la profundidad de corte
14. Botón de liberación de batería
15. Pantalla LCD
16. Extracción del polvo

2. INSTRUCCIONES DE SEGURIDAD

Explicación de los símbolos

Si no se observan las instrucciones de este manual se corre el riesgo de sufrir lesiones o incluso la muerte y daños en la herramienta.

Indica el peligro de electrocución.

Lleve una máscara contra el polvo. Al cortar madera, metales y otros materiales puede producirse polvo perjudicial para la salud. ¡No corte materiales que contengan asbesto (amianto)!

¡Cuidado!: ¡Rayo láser! No observe nunca el rayo láser y nunca dirija el láser hacia la persona cuando esté encendido.

Antes de utilizar la sierra circular

Compruebe los siguientes puntos:

• Si a la cuchilla de la sierra le falta cualquier diente o registra roturas, deberá repararla inmediatamente.
• Compruebe que la cuchilla está fija.
• Utilice esta sierra circular para cortar sólo madera, o productos asemejados.
• No utilice cuchillas de sierra circulares que estén deformadas o dañadas. No utilice cuchillas HSS.
• Utilice sólo cuchillas que cumplan con las dimensiones necesarias, así como con los datos y las descripciones;
• No interrumpa la cuchilla de una sierra circular empujando la cuchilla desde el lateral.
• Compruebe que la protección de la cuchilla puede desplazarse libremente y se cierra por completo.
• No bloquee nunca la protección en la posición abierta.
• No ejerza nunca presión lateral en la cuchilla. Esto podrá provocar la rotura de la cuchilla.

Tenga cuidado al cortar madera con nudos, • clavos u orificios en ella, ya que dichos obstáculos podrá hacer que la cuchilla se atasque.

No deje nunca la sierra circular sin vigilancia.• Utilice esta sierra circular para cortar sólo • madera, o productos asemejados.

• No introduzca ningún objeto duro en las lentes del láser.
• Limpie las lentes del láser con un cepillo suave y seco.

3. ACCESORIOS DE INSTALACIÓN

Uso de la máquina

Utilice topes o un banco para mantener la • pieza de trabajo.

Nunca saque los restos de madera ni el polvo de la sierra ubicado unto a la cuchilla de la sierra con sus manos. Si existen piezas pequeñas de madera entre las piezas móviles y fijas, la sierra circular deberá ser interrumpida. La toma deberá sacarse del enchufe, antes de sacar cualquier pieza restante.

Compruebe que la cuchilla es adecuada para la velocidad de la aguja de la sierra circular. No intente cortar antes de que la sierra haya alcanzado la velocidad máxima. Compruebe que la sierra circular funciona sin carga (es decir, que no está en contacto con el trabajo) cuando la encienda. La sierra circular deberá alcanzar primeramente la velocidad completa. Nunca corte madera que sea más delgada que la profundidad de la cuchilla de la sierra. Cuando cortemos paredes o suelos de madera, compruebe que no exista ningún cableado ni tuberías en donde pretende cortar. Apague la herramienta y espere hasta que la cuchilla se haya parado al completo antes de sacar la sierra del trabajo o de colocarla. La protección acústica deberá llevarse cuando utilice la sierra circular.

Apague la máquina inmediatamente cuando descubra:

Fallos en un interruptor.

Sobrecalentamiento de la sierra circular.

Humo u olores provocados por el aislante.

Consejos de seguridad para el rayo láser

No observe nunca el rayo láser.

No dirija nunca el haz del rayo láser hacia • personas o animales.

No dirija nunca el haz del rayo láser hacia • materiales muy reflectantes. Peligro de reflejo de luz.

- Haga que todas las reparaciones del rayo láser sean exclusivamente llevadas a cabo por un personal habilitado o profesionales de reparación especialistas.

Antes de montar un accesorio, saque la batería siempre.

Fijación del ángulo de corte (bisel)

Fig. B

• Afloje la tuerca de agarre del bisel de la sierra (11).
• Gire la placa base (6) en la posición adecuada (0° - 50°) y apriete la tuerca de agarre del ángulo de la sierra. El ángulo de la sierra (bisel) puede leerse en el transportador (10).

Ajuste de la hendidura de desgarre

Fig. C

• Afloje la tuerca de agarre de la hendidura de desgarre (12).
• Introduzca la hendidura de desgarre en las ranuras suministradas.
  Fije el ancho de corte adecuado y ajuste la • tuerca de agarra de la hendidura de desgarre (12).

Fijar la profundidad del corte

Fig. D

• Saque y afloje la tuerca de agarre de la profundidad de corte girándola en sentido de las agujas del reloj (16). ¡Cuidado! No gire la tuerca de agarre de corte más de una vez al completo.
• Desplace la placa de base (6) hacia atrás.
  Saque y apriete la tuerca de agarre de • profundidad de corte (16) una vez que se ajuste la profundidad adecuada. La tuerca de agarre de la profundidad de corte debe sacarse para poder funcionar. Compruebe que está apretada con seguridad antes de utilizar la máquina.

Cambiar o limpiar la cuchilla de la sierra

Fig. A + E + F

Pulse el botón de bloqueo de aguja (14) para • evitar que la aguja gire.

- Afloje el perno (3) en el centro de la cuchilla de la sierra, utilizando la llave inglesa (20).

Suelte el botón de bloqueo de la aguja (14).•

Gire la protección de seguridad (2) hacia la parte trasera y manténgala con ayuda de la tuerca de protección (1).

Saque la anilla de sujeción (4) y la cuchilla de la sierra. Limpie la cuchilla o sustitúyala por otra nueva. Compruebe que la flecha de la cuchilla de la sierra, que indica el sentido de rotación, corresponde a la flecha de dirección de la protección superior.

Vuelva a colocar la cuchilla de la sierra en el eje.

Suelte la tuerca de protección para dejar que • la protección de seguridad regrese sobre la cuchilla de la sierra.

Pulse el bloqueo del husillo Vuelva a ajustar la anilla de sujeción y apriete firmemente el perno.

Suelte el interruptor ON/OFF para apagar el aparato.

Funcionamiento

Sostenga el trabajo utilizando los topes o un banco para tener las manos libres y poder operar con la sierra.

• Encienda la sierra y coloque la placa de base en la pieza de trabajo.
• Desplace lentamente la sierra hacia la línea de corte anterior y empuje suavemente la herramienta hacia delante.
• Empuje firmemente la placa de base sobre la pieza de trabajo ya que de lo contrario, la sierra circular podrá empezar a vibrar, con mayores probabilidades de que la cuchilla se rompa.

Conexión y cambio de la batería

Fig. G

Introduzca la pila en la base del aparato, tal y como aparece en la ilustración. Empuje la batería hasta que salga.

Pulse el botón de bloqueo (17) antes de sacar • la batería, y saque la batería de la base del aparato.

Deje que la sierra haga su trabajo. No ponga bajo presión la sierra circular. Si la cuchilla de la sierra sale de la pieza de trabajo, la máquina se apagará automáticamente.

Utilice sólo las baterías del siguiente tipo. El uso de cualquier otra batería podría provocar daños personales graves o dañar la herramienta.

CDA1051: FPB-1800L, 18V Litio-lón.

El siguiente cargador puede utilizarse para cargar estas baterías.

CDA1052: FPL-1800 (litio-ión y NiMH)

CDA1054: FPL-1800N (NiMH sólo)

4. FUNCIONAMIENTO

Lleve protección acústica y visual.

Encender y apagar el aparato

Este aparato está equipado con un interruptor • de seguridad.

Arranque la máquina pulsando el botón • “desactivación de bloqueo” (para liberar el interruptor) y encienda la máquina.

Rayo láser

Uso del rayo láser

La dirección del rayo láser hace que la sierra corte en líneas rectas con mayor facilidad:

a) a lo largo de una línea dibujada o
b) alineándola con un punto fijo marcado en la pieza de trabajo.

Pulse el botón de encendido/apagado del láser (8) para apagar o encender el láser.

Ajuste del rayo láser

• La manipulación durante el transporte y el uso pesado puede afectar la precisión del rayo láser.
• El propio rayo láser puede ajustarse fácilmente.
• Mantenga la cuchilla de la sierra circular frente al borde recto o perfectamente derecha.
• Encienda el láser.
• Compruebe si el rayo láser funciona en paralelo con el borde de la línea recta del plano.
• Si el rayo láser se sale de la alineación, proceda tal y como se indica:
• Mantenga la cuchilla de la sierra circular frente al borde recto o perfectamente derecha.
• Corrija el láser de forma que funcione en línea recta con el borde, utilizando las tuercas ubicadas en el lateral del láser.

Pantalla LCD

Fig. H

Este aparato está equipado con una pantalla LCD.

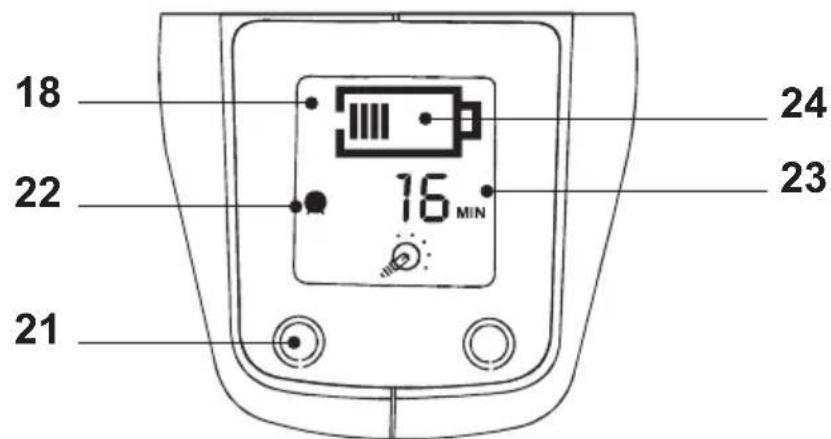

Para encender la pantalla, pulse el botón de pantalla (21) una vez. - Para apagar la pantalla, pulse el botón de pantalla de nuevo. Los iconos del reloj (22) y de los minutos (23) restantes indican el número de minutos del tiempo de funcionamiento que se encuentran disponibles antes de que la batería exija una recarga nueva (sólo para la batería de litio-ión)

El icono de la batería (24) indica la cantidad de carga restante en la batería. Cada barra de carga indica aproximadamente que queda un 10% de la batería. Un total de 10 barras de recarga indica una batería completamente recargada.

5. SERVICIO & MANTENIMIENTO

Asegúrese de desconectar la máquina de la red eléctrica cuando se tengan que realizar trabajos de mantenimiento en el motor.

Los aparatos han sido diseñados para funcionar durante un periodo muy largo de tiempo con un mantenimiento mínimo. La continuación de su funcionamiento satisfactorio dependerán del cuidado adecuado de la máquina y de la limpieza regular de la misma.

Limpieza

Mantenga limpios los orificios de ventilación de la máquina para evitar que el motor se sobrecaliente. Limpie las cubiertas de la máquina periódicamente con un paño suave, preferiblemente después de cada uso. Mantenga las ranuras de ventilación libres de toda suciedad y polvo. Si no consigue eliminar la suciedad, utilice un paño suave humedecido con agua y jabón. No utilice nunca disolventes, como pueden ser gasolina, alcohol, amoníaco, etc. Este tipo de productos puede dañar las piezas de plástico.

Lubricación

El aparato no necesita ningún tipo de lubricación adicional.

Fallos

Si tiene lugar algún fallo, por ejemplo, después del desgaste de una pieza, póngase en contacto con la dirección del servicio técnico que figura en la tarjeta de garantía. En la contraportada de este manual se adjunta un despiece de las piezas que pueden adquirirse.

Medio ambiente

Para prevenir daños durante el transporte, el producto se suministra en un embalaje resistente que está compuesto por materiales reutilizables. Por ello se ruega hacer uso de todas las opciones posibles para reciclar el embalaje.

Los aparatos eléctricos o electrónicos averiados o fuera de servicio se desecharán en los puntos de reciclaje pertinentes.

Garantía

Las condiciones de la garantía se encuentran en la tarjeta de garantía adjunta.

SERRA CIRCULAR

Profund. máx. de carga a 90° 55 mm

Profund. máx. de corte a 45° 41 mm

Diâmetro da lâmina

da serra graduada 165 mm

Ângulo de bisel 0-50 graus

Indica perigo de choque eléctrico.

E Reservado el derecho de modificaciones técnicas
