LCS-8131N2 - Tarjeta de red / adaptador Longshine - Manual de uso y guía de instrucciones gratis

Tipo de producto	Adaptador USB inalámbrico IEEE 802.11n
Modelo	LCS-8131N2
Marca	Longshine
Interfaz	USB 2.0
Estándares inalámbricos	IEEE 802.11n draft 2.0, 802.11g, 802.11b
Banda de frecuencia	2.4 GHz
Velocidad de datos	Hasta 150 Mbps (802.11n), 54 Mbps (802.11g), 11 Mbps (802.11b)
Seguridad	WEP de 64/128 bits, WPA (TKIP con IEEE 802.1x), AES
Sensibilidad del receptor	802.11n: -68 dBm, 802.11g: -73 dBm, 802.11b: -84 dBm
Potencia de transmisión	16 dBm (802.11b), 14 dBm (802.11g), 13 dBm (802.11n)
Indicador LED	Enlace (Verde)
Temperatura de funcionamiento	0-40°C (32-104°F)
Humedad de funcionamiento	10% ~ 90% (sin condensación)
Cumplimiento de emisiones	FCC Clase B, CE, VCCI Clase B
Alimentación	Alimentado por bus USB (5V CC)
Dimensiones (aprox.)	70 x 20 x 10 mm
Peso (aprox.)	20 g
Función Soft AP	Sí, mediante interruptor de modo de utilidad
Configuración Wi-Fi Protegida (WPS)	PIN y configuración por pulsación de botón
Requisitos del sistema	Windows 98se/ME/2000/XP/Vista, unidad de CD-ROM, puerto USB
Contenido del paquete	Adaptador USB inalámbrico, manual de utilidad/CD

Preguntas frecuentes - LCS-8131N2 Longshine

¿Cómo instalo el controlador para mi LCS-8131N2 en Windows XP?

Inserte el CD-ROM y ejecute la configuración. Si la ejecución automática falla, navegue hasta la unidad de CD y haga doble clic en 'Setup'. Elija su idioma, haga clic en Siguiente y luego en Instalar. Si aparece una advertencia del logotipo de Windows, haga clic en 'Continuar de todas formas'. Reinicie su computadora cuando se le solicite.

Mi computadora no detecta el adaptador después de conectarlo. ¿Qué debo hacer?

Asegúrese de que el adaptador esté correctamente insertado en un puerto USB. Si aparece el asistente de nuevo hardware encontrado, cancélelo y ejecute la instalación del controlador desde el CD. Si aún no se detecta, pruebe con otro puerto USB o reinicie la computadora.

¿Cómo puedo conectarme a una red inalámbrica usando la utilidad?

Haga doble clic en el ícono de la utilidad en el escritorio. Vaya a la pestaña 'Red disponible', seleccione su red y haga clic en 'Agregar al perfil'. Si la red está asegurada, ingrese la clave de encriptación. El adaptador se conectará automáticamente.

¿Cuál es la velocidad máxima inalámbrica del LCS-8131N2?

El adaptador soporta hasta 150 Mbps bajo IEEE 802.11n Draft 2.0 en la banda de 2.4 GHz. La velocidad real puede variar debido a la distancia, interferencias y condiciones de la red.

¿Cómo habilito el modo Soft AP (Punto de acceso)?

Abra la utilidad, haga clic en el menú 'Modo' y seleccione 'Punto de acceso'. El adaptador cambiará al modo AP. Luego puede configurar el SSID y la seguridad en la pestaña 'General'.

¿Este adaptador es compatible con Wi-Fi Protected Setup (WPS)?

Sí. Vaya a la pestaña 'Configuración Wi-Fi Protegida' en la utilidad. Puede usar el método PIN (ingrese el código PIN en su enrutador) o el método de configuración por botón (PBC) presionando el botón físico o virtual en el enrutador.

¿Qué encriptaciones de seguridad son compatibles?

El adaptador soporta encriptación WEP de 64/128 bits, WPA (TKIP con IEEE 802.1x) y AES para conexiones inalámbricas seguras.

¿Puedo usar este adaptador con Windows Vista?

Sí. El proceso de instalación es similar al de Windows XP. Cuando aparezca el asistente de hardware, cancélelo y ejecute la configuración desde el CD. Si aparece una advertencia de firma del controlador, haga clic en 'Instalar este software de controlador de todas formas'.

¿Qué debo hacer si olvido el código PIN para WPS?

Abra la utilidad, vaya a la pestaña 'Configuración Wi-Fi Protegida'. El código PIN aparece en la pantalla (por ejemplo, 22915887). Puede generar uno nuevo reiniciando la utilidad o volviendo a insertar el adaptador.

¿El LCS-8131N2 es compatible con redes 802.11b/g?

Sí, es completamente compatible con dispositivos IEEE 802.11b y 802.11g. Puede conectarse a redes antiguas a sus respectivas velocidades (11 Mbps para b, 54 Mbps para g).

MANUAL DE USUARIO LCS-8131N2 Longshine

Certificaciones de la FCC

Declaración de interferencias de la Comisión Federal de Comunicaciones

Se ha comprobado que este aparato cumple los límites para dispositivos digitales de clase B, de conformidad con el apartado 15 de las normas de la FCC. Dichos límites han sido diseñados para proporcionar una protección razonable contra interferencias dañinas en instalaciones residenciales. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia, y si no se instala y se utiliza de acuerdo con este manual de instrucciones puede ocasionar interferencias dañinas en las comunicaciones por radio. No obstante, no existe garantía de que no se produzcan interferencias en una instalación en particular. Si este aparato produce interferencias dañinas en la recepción de radio o televisión, cosa que se puede detectar encendiendo y apagando el aparato, se recomienda al usuario que las intente corregir mediante uno o más de los siguientes procedimientos:

• Cambiar la orientación de la antena receptora o cambiarla de lugar.
• Aumentar la distancia entre el equipo y el receptor.
• Consultar al distribuidor o a un técnico de radio y televisión competente.

- Conectar el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.

Este aparato cumple el apartado 15 de las normas de la FCC. Su uso está sujeto a las dos condiciones siguientes: (1) este aparato no puede ocasionar interferencias dañinas, y (2) este aparato debe aceptar cualquier interferencia que reciba, incluidas aquellas que puedan causar un funcionamiento no deseado.

Advertencia de la FCC: cualquier modificación o cambio no aprobado expresamente por la parte responsable de la conformidad puede anular el derecho del usuario a utilizar el aparato.

NOTA IMPORTANTE:

Declaración de la FCC sobre exposición a radiación:

Este equipo cumple los límites de exposición a radiación de la FCC establecidos para entornos no controlados; debe ser instalado de forma que quede una distancia mínima de 20 cm entre el radiador y el cuerpo del usuario.

Este transmisor no debe ser colocado junto a cualquier otra antena o transmisor ni debe funcionar simultáneamente con ellos.

Advertencia de Marca de la CE

CE

Este equipo cumple los requisitos relativos a la compatibilidad electromagnética, EN 55022 clase B para ITE, el requisito de protección esencial de la Directiva del Consejo 2004/108/EC sobre la aproximación de las leyes de los Estados Miembros relativas a la compatibilidad electromagnética.

La empresa tiene una política de mejora permanente de sus productos y puede ser posible que la información de este documento no esté actualizada. Rogamos compruebe con sus distribuidores locales la información más reciente. Ninguna parte de este documento puede copiarse o reproducirse en forma alguna sin el consentimiento por escrito de la empresa.

Marcas registradas:

Todos los nombres de marcas y marcas registradas son propiedad de sus respectivas empresas.

Copyright © 2009, Reservados todos los derechos.

DESCRIPCIÓN GENERAL

racias por la compra de este producto. Lea este capítulo para conocer su G Adaptador inalámbrico IEEE 802.11n.

Información de desembalaje

Antes de empezar, compruebe que su paquete incluye los siguientes elementos:

1. Adaptador inalámbrico IEEE 802.11n
2. Un CD de Utilidad /M anual

troducción al Adaptador inalámbrico IEEE 802.11n In

El Adaptador inalámbrico IEEE 802.11n permite a los usuarios lanzar una red inalámbrica IEEE 802.11n a 150 Mbps en la frecuencia de 2,4 GHz, que es también compatible con dispositivos inalámbricos IEEE 802.11b/g. Puede configurar este adaptador con el modo ad-hoc para conectar con otros ordenadores inalámbricos de 2,4 GHz o con el modo infraestructura para conectar con un AP o un router inalámbrico para acceder a internet. Este adaptador incluye una Utilidad cómoda para explorar las redes disponibles y guardar las redes preferidas a las cuales los usuarios se conectan usualmente. La encriptación de seguridad también puede configurarse mediante esta utilidad.

Características clave

• Cumple la norma inalámbrica IEEE 802.11b/g/n• Velocidad de transferencia de datos hasta 150Mbps• Soporta “QoS Enhancement” ( WMM, WMM-PS Client mode)

• Soporta “Frame aggregation”, Modo de ahorro de energía y Administración y Coexistencia de canales.• Soporta utilidades de auto instalación y diagnóstico.• Soporta encriptación de datos inalámbrico con WEP 64/128 bit, WPA (TKIP con IEEE 802.1x) y funciones AES.

GUÍA DE INSTALACIÓN

Instalación

Nota: La siguiente guía de instalación del controlador utiliza Windows XP como sistema operativo supuesto. Los procedimientos y pantallas en Windows 98se y 2000 son similares a las de Windows XP.

1. Desenchufe el cable de alimentación del ordenador de la toma de corriente. Quite la tapa del ordenador.
2. Instale el adaptador en una toma PCI, una ranura PCMIA o un puerto USB.

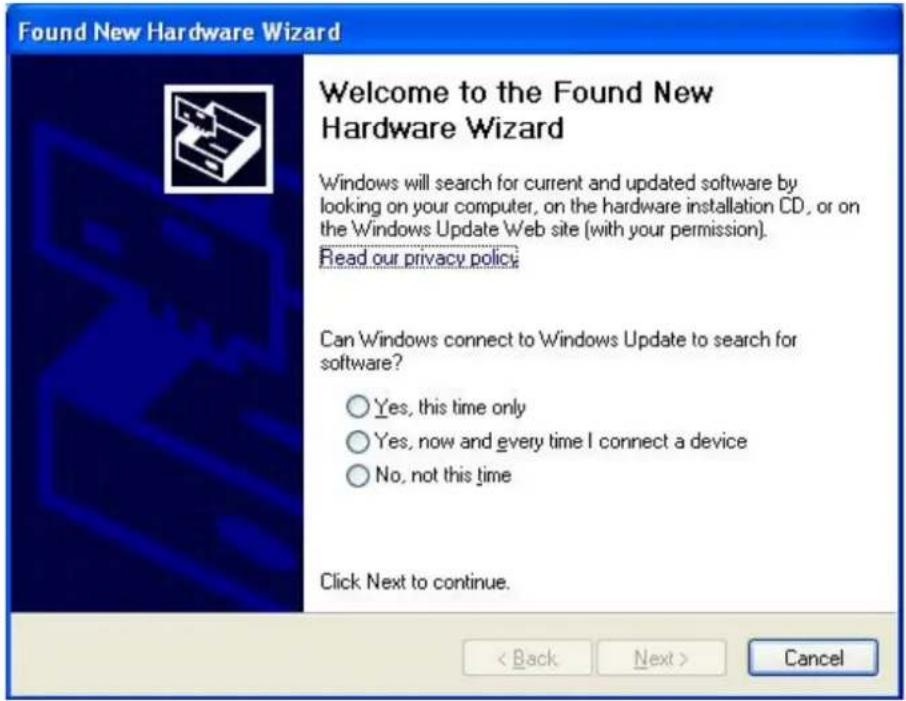

3. Aparece la ventana "Found New Hardware Wizard" (Asistente de Encontrado Nuevo Hardware). (Nota: El asistente no aparecerá en Windows 98 y ME. El sistema encuentra el nuevo hardware y lo instala automáticamente. Omita los siguientes pasos y reinicie el sistema después de la instalación).

4. clic en el botón "Cancel".

Inserte el CD-Rom que viene con este producto en la unidad de CD-Rom. Aparece automáticamente la ventana del menú. Haga clic en el botón "Driver-WIN" (controlador) de este producto.

Nota: Si el CD-Rom no realiza el auto-arranque, haga clic en "My Computer"→ your CD-Rom Drive y después haga doble clic en el icono "Setup" para iniciar este menú.

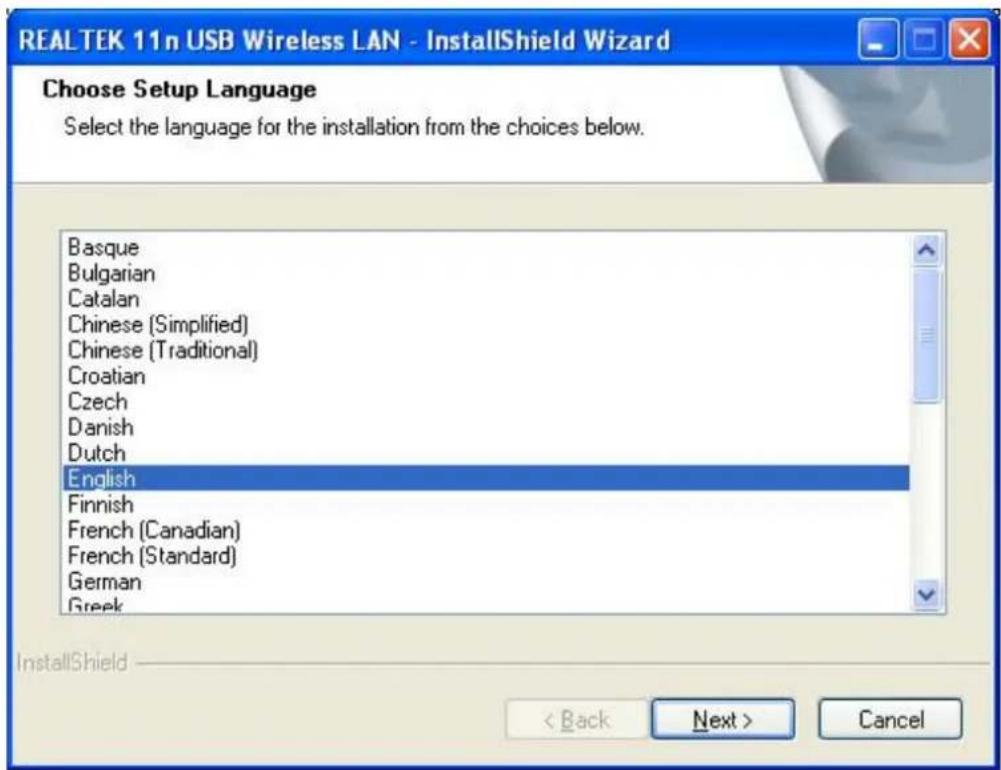

1. Aparece la ventana del menú de selección del idioma. Seleccione el idioma que desee y haga clic en Next.

1. Aparece la ventana de bienvenida. Haga clic en el botón "Next" para proceder.

1. Haga clic en el botón "Install" para comenzar la instalación

1. Espere mientras as dura la instalación.

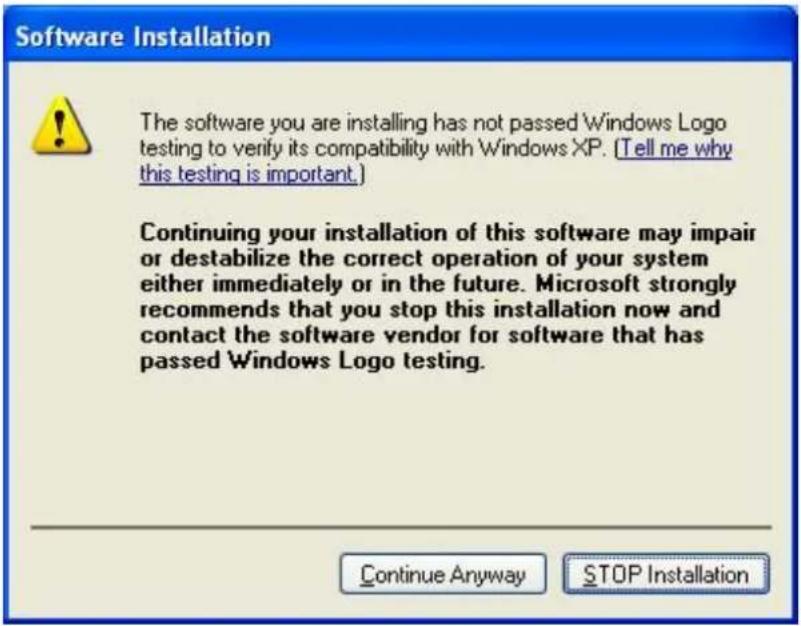

1. Puede aparecer esta ventana de advertencia de prueba de Windows Logo después de la instalación. Haga clic en "Continue Anyway" para continuar.

1. Por favor espere mientras la instalación esta en progreso.

Now installing REALTEK 11n USB Wireless LAN Driver

1. Usuarios de Windows XP y 2000 necesitan reiniciar el PC. Si está utilizando Windows 98se o ME, el propio sistema lo pedirá, pero por favor seleccione “No, reiniciaré mi Ordenador más tarde.” y seguido reinicie su PC a mano. Haga clic en el botón “Finish” para finalizar la instalación del driver y de las utilidades.

Lea este capítulo para comprender la interfaz de gestión del dispositivo y cómo gestionar el dispositivo.

Realización de una conexión de red básica

Conexión con Microsoft Zero Configuration herramienta

Para configurar su conexión inalámbrica con la utilidad Microsoft Zero Configuration haga clic con el botón derecho en el icono de la barra de sistema. Seleccione "View Available Wireless Networks" para ver las redes disponibles.

La utilidad muestra las redes disponibles. Seleccione la red a la que quiere conectar. Para configurar los parámetros del acceso haga clic en "Change advanced settings".

Conectando con la Utilidad 802.11n Wireless LAN

Se suministra esta utilidad para poder conectar fácilmente a distintas redes inalámbricas, mostrando más datos de información y de la configuración del adaptador. Por defecto la utilidad arranca automáticamente cuando enciende su sistema operativo y conecta a red inalámbrica con la mejor señal que no necesite configurar parámetros de seguridad. Haciendo clic en el icono de la barra de sistemas y seleccionando “Open Config utility” cuando no se abre por si mismo. Por favor consulte los siguientes capítulos para conocer las funciones de esta utilidad.

Puesta en Marcha de la Utilidad LAN Inalámbrica

Haga doble clic en el acceso directo de su escritorio. Aparece la Utilidad LAN Inalámbrica.

Puede hacer clic en las lengüetas superiores para configurar este adaptador. Las casillas de verificación inferiores proporcionan las funciones siguientes:

Show Tray Icon	Marque esta casilla de verificación para mostrar el icono de la utilidad en su bandeja de sistema, que está en el área de notificación en la esquina inferior derecha del escritorio de Windows. Puede también quitar la marca para eliminar el icono de la utilidad de la bandeja de sistema.
Radio Off	Marque esta casilla de verificación para evitar que este adaptador transmita o reciba señales. No la marque para comunicar.
Disable Adapter	Marque esta casilla de verificación para deshabilitar este adaptador inalámbrico. No la marque para habilitar de nuevo el adaptador.

Para utilizar este adaptador en Modo de Estación

1. Haga doble clic en el icono de su escritorio.

2. xplagarcládaaptaelo bestóre "Adaiñlabile bNiew ork" para e disponibles. Haga doble clic en el adaptador de red al cual se va a conectar.

1. Haga clic en el botón OK para confirmar que se va a conectar a una red inalámbrica abierta.

1. Haga clic para añadir esta red a la lista de perfiles.

Nota: Este ejemplo es una red inalámbrica abierta. Si se va a conectar a un adaptador inalámbrico con protección de seguridad, deberá configurar los ajustes de encriptación en este perfil para que se correspondan con el otro adaptador inalámbrico. Haga clic en la lista desplegable "Network Authentication" para seleccionar un método de autenticación, y después seleccione un tipo de "Data encryption". Rellene cada campo en blanco requerido y haga clic en "OK".

Nota: Esta instrucción de gestión utiliza Windows XP como sistema operativo supuesto. Algunas funciones no son aceptadas en Windows 98se o Windows ME.

Después de poner en marcha la utilidad, aparece la página general. Esta lengüeta 'General' proporciona la información de su conexión de red inalámbrica actual. Puede hacer clic en el botón Renew para actualizar la información listada.

Status:	Comprueba si el dispositivo está asociado a la red objetivo.
Speed:	La velocidad de conexión actual
Type:	Modo Infraestructura o modo Ad-Hoc.
Encryption:	El modo de encriptación que está funcionando para conectar al perfil de red actual.
SSID:	El SSID (nombre de red) de la red inalámbrica conectada.
Signal Strength:	Indica la intensidad de la señal detectada por este adaptador.
Link Quality	Indica la calidad del enlace de esta conexión inalámbrica.
Network Address:	Muestra los ajustes de direcciones IP actuales para este adaptador.

Profile (Perfil)

La lengüeta 'Profile' lista las conexiones preferidas. Puede hacer clic en los botones contiguos para configurar cada conexión.

Add	Haga clic en este botón para añadir un perfil de conexión para este adaptador.
Remove	Para eliminar un perfil de conexión, haga clic en este perfil en el listado de perfiles y haga clic en este botón para borrarlo.
Edit	Para modificar las configuraciones de un perfil, haga clic en este perfil en el listado de perfiles y haga clic en este botón para editar.
Duplicate	Para realizar una copia de un perfil, haga clic en el perfil que se va a copiar y haga clic en este botón para copiarlo.
Set Default	Para seleccionar un perfil como su conexión inalámbrica por defecto, haga clic en este perfil en el listado y haga clic en este botón. Puede también hacer un doble clic en cada perfil para seleccionarlo como su conexión inalámbrica por defecto.

Esta lengüeta 'Available' lista las redes inalámbricas alcanzables de este adaptador.

Refresh	Haga clic en este botón para reexplorar redes disponibles en torno al adaptador.
Add to Profile	Para añadir una red disponible a su listado de perfiles, seleccione una red disponible y haga clic en este botón para añadirla.

Advanced (Avanzadas)

Esta lengüeta Advanced proporciona configuraciones avanzadas para este adaptador. Cada modificación en esta lengüeta será efectiva después de hacer clic en el botón Apply.

Para restaurar los ajustes por defecto de la lengüeta 'Advanced', haga clic en el botón Set defaults para realizar la restauración.

Power Save (ahorro de energía)
None	Desactiva la función Ahorro de energía.
Min	Consumo de energía mínimo
Max	Consumo de energía máximo
Modo Turbo
OFF Desactiva el modo turbo
ON Activa el modo turbo
AUTO Activ	a o desactiva automáticamente el modo turbo de acuerdo con el entorno detectado
Fragment Threshold (Límite de fragmento)
El tamaño máximo de un paquete que se va a segmentar y transmitir. Seleccione el tamaño desde 256 hasta 2432 (por defecto) bits.
Ímite RTS) RTS Threshold (L
Selecciona el Límite RTS desde 0 hasta 2432 (por defecto).
Wireless Mode (Modo inalámbrico)
802.11g/b	Conexión a una red 802.11b/g (2,4 GHz/54 Mbps)
802.11b	Conexión a una red 802.11b (2,4 GHz/11 Mbps)
802.11n	Conecta a una red 802.11n (2.4GHz/150Mbps)
Preamble Mode (Modo preámbulo)
Selecciona que el modo preámbulo sea largo, corto o en modo de auto detección.
Plan de Canales
Seleccione su canal le la lista. Por favor tenga en cuenta de solo seleccionar canales elegibles legalmente. Seleccionando un canal incorrecto le puede causar problemas legales.

Estado

Esta lengüeta muestra el estado de la conexión actual de este adaptador.

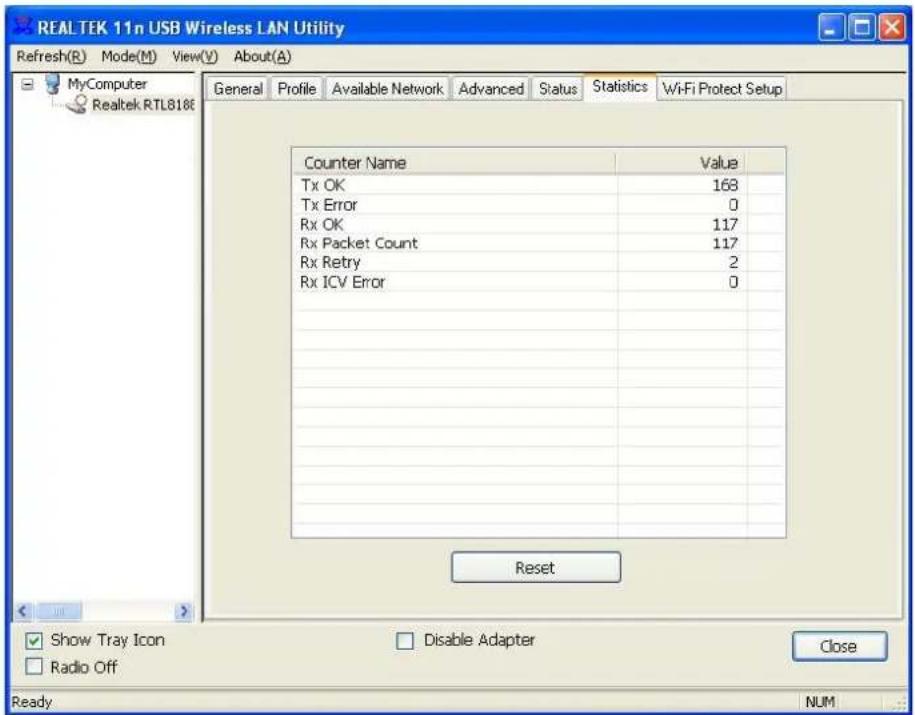

Statistics (Estadísticas)

Vea esta lengüeta para mostrar el registro de actividad de transmisión. Haciendo clic en el botón "Reset" recuenta los valores desde cero.

Wi-Fi Protect de instalación

El principal objetivo de la “Configuración Simple de Wi-Fi” del WPS (Wi-Fi Protected Setup) es simplificar la configuración de los parámetros de seguridad y la administración de redes inalámbricas. Este adaptador soporta la configuración mediante PIN o PBC (Push Button Configuración). Si una tarjeta inalámbrica soporta WPS (Wi-Fi Protected Setup), se puede establecer la conexión entre ella y el Punto de Acceso con PBC o por PIN.

Seguido se expliche abad de orificeant e S8 a

QSS (Quityk Setting) signific a configuración rápida de seguridad. Presionando el botón QSS en el router y en el adaptador inalámbrico se configuran en ambos de manera automática las conexiones inalámbricas seguras por modo WPA2, sin tener que configurar algo manualmente. El Pin Code de 8 dígitos se genera totalmente automático de manera aleatoria.

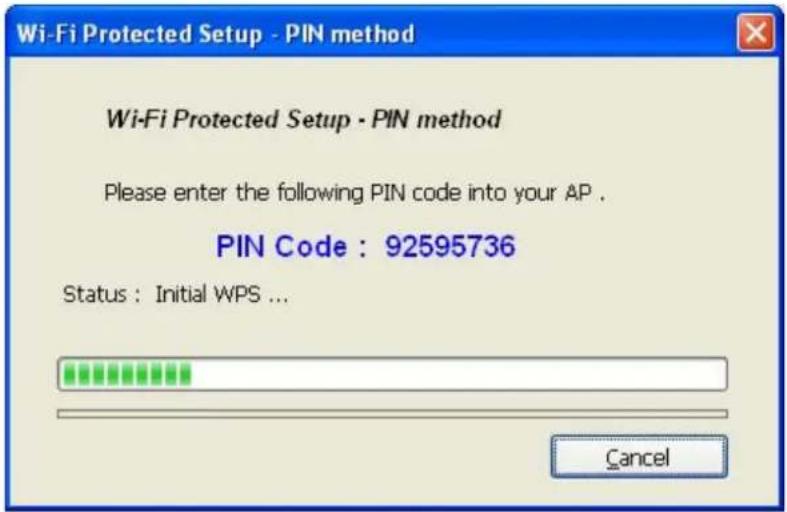

1. Método PIN

Haga clic en eldetón "Pin Input Config (PIN)", para ver lo siguien

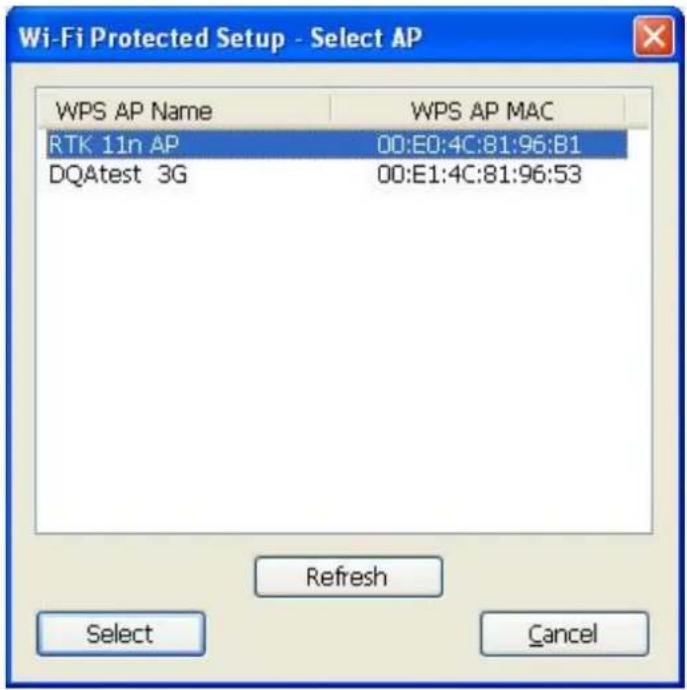

Haga clic en "Yes" para seleccionar un Punto se Acceso.

El modo de acceso se puede configurar mediante los botones "Refresh", "Select" y "Cancel". Seleccione un Punto de Acceso, seguido haga clic en "Select" y seleccione el método PIN para nfigurar el QSS. co

Haga doble clic en el icono de su navegador para Internet, a continuación teclee la IP de su Punto de Acceso o Router para configurar ahí también el PIN del modo WPS.

2. Metodo PBC (Push Button Configuration)

Después de presionar el botón PBC en su adaptador pulse en el Punto de Acceso también el botón físico para PBC o si no está disponible, haga clic en el botón del menú de configuración WPS.

Por favor entre en el menú de la configuración WPS de su Router o Punto de Acceso y a continuación inicie la conexión PBC. Cuando la configuración es correcta se ha cambiado el perfil disponible.

APÉNDICE

Instalación del controlador de Windows Vista

Nota: La siguiente guía de instalación del controlador utiliza Windows XP como sistema operativo supuesto. Los procedimientos y pantallas en Windows 98se y 2000 son similares a las de Windows XP.

1. Desenchufe el cable de alimentación del ordenador de la toma de corriente. Quite la tapa del ordenador.
2. Instale el adaptador en una toma PCI, una ranura PCMIA o un puerto USB.
3. Aparece la ventana "Found New Hardware Wizard" (Asistente de Encontrado Nuevo Hardware). (Nota: El asistente no aparecerá en Windows 98 y ME. El sistema encuentra el nuevo hardware y lo instala automáticamente. Omita los siguientes pasos y reinicie el sistema después de la instalación).
4. haga clic en Cancelar, y ejecutar el programa Asistente para la instalación en el CD-ROM..

Inserte el CD-Rom que viene con este producto en la unidad de CD-Rom. Aparece automáticamente la ventana del menú. Haga clic en el botón "Driver-WIN" (controlador) de este producto.

Nota: Si el CD-Rom no realiza el auto-arranque, haga clic en "My Computer"→ your CD-Rom Drive y después haga doble clic en el icono "Setup" para iniciar este menú.

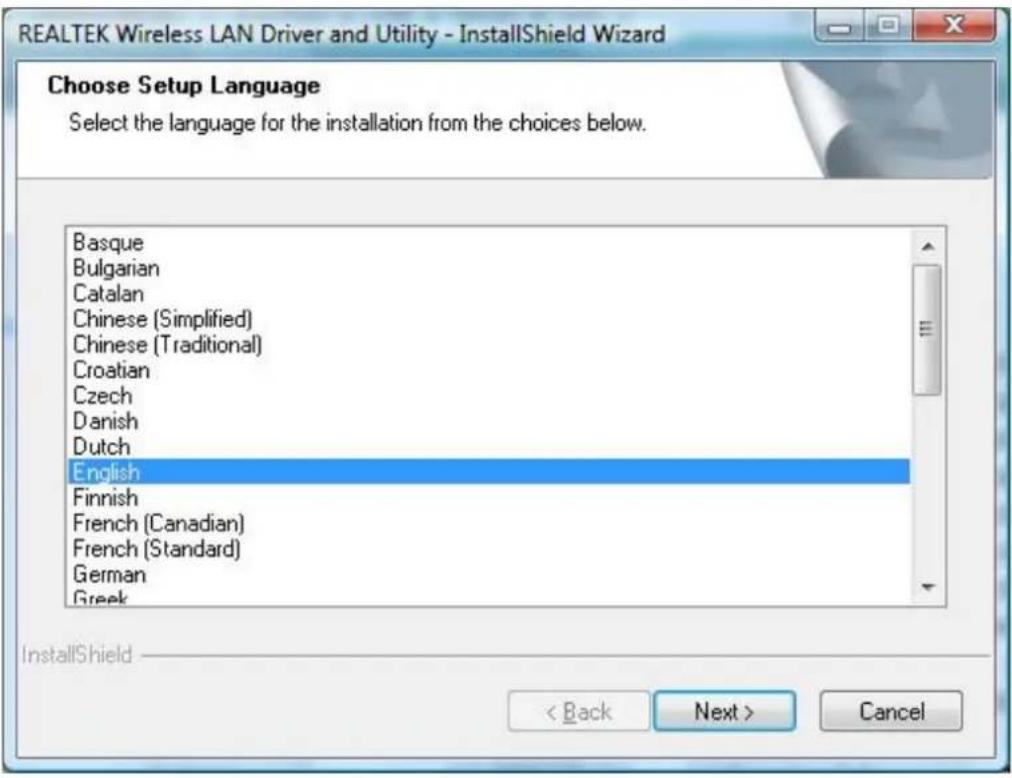

1. Aparece la ventana del menú de selección del idioma. Seleccione el idioma que desee y haga clic en Next.

1. Aparece la ventana de bienvenida. Haga clic en el botón "Next" para proceder.

1. Haga clic en el botón "Install" para comenzar la instalación

1. Puede aparecer esta ventana de advertencia de prueba de Windows Logo después de la instalación. Haga clic en " Install this driver software anyway " para continuar.

1. Por favor espere mientras la instalación esta en progreso.

Now installing REALTEK 11n USB Wireless LAN Driver

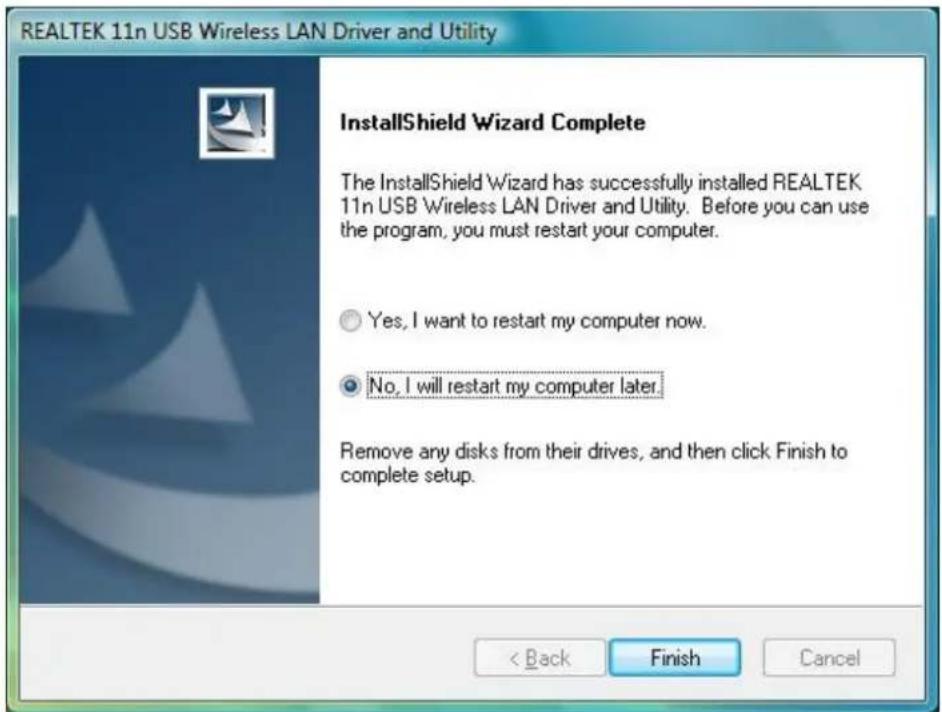

1. Usuarios de Windows XP y 2000 necesitan reiniciar el PC. Si está utilizando Windows 98se o ME, el propio sistema lo pedirá, pero por favor seleccione "No, reiniciaré mi Ordenador más tarde." y seguido reinicie su PC a mano. Haga clic en el botón "Finish" para finalizar la instalación del driver y de las utilidades.

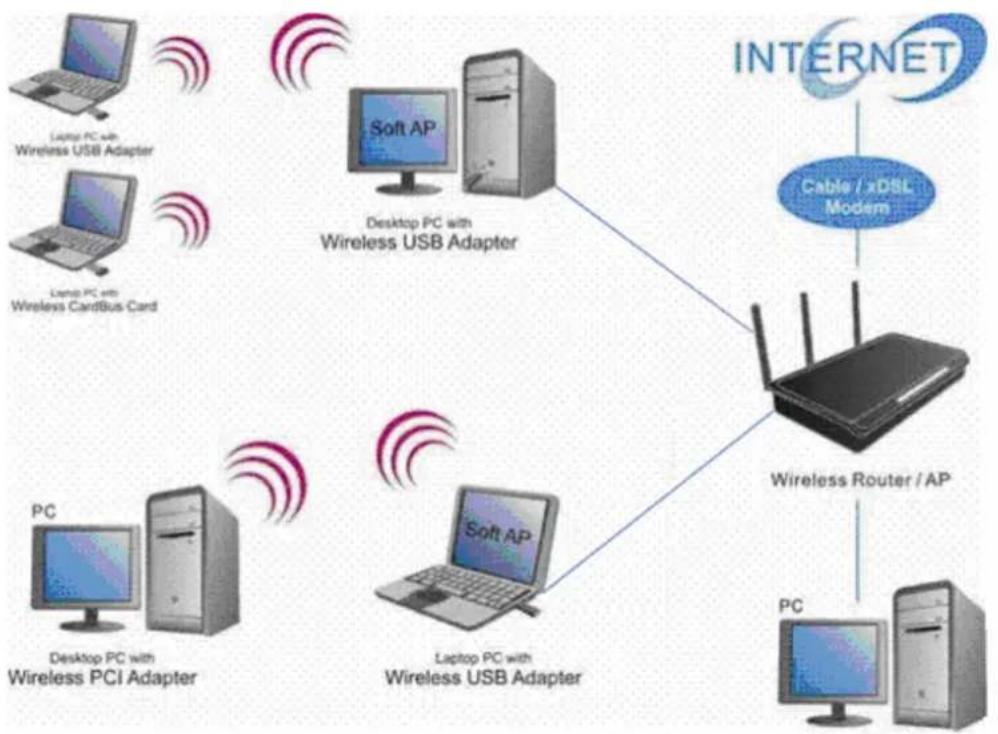

Software Access Point (AP Soft) Aplicación:

Para utilizar el adaptador como Punto de Acceso por favor haga clic en "Mode" y seleccione "Access Point".

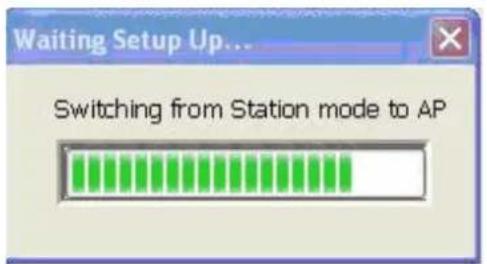

A continuación cambie de "Station Mode" a "AP":

Al mismo tiempo verá que el icono de la barra de sistema ha cambiado.

Después de configurar el adaptador en modo AP aparece esta página "General", que muestra la información general de este AP.

SSID:	El SSID (nombre de red) de la red inalámbrica construida por este AP.
BSSID:	La dirección MAC de este AP
Config:	Haga clic en este botón para cambiar configuraciones de este AP
Association Table:	Muestra la información de los dispositivos que están asociados con este AP incluidas sus direcciones MAC y el tiempo que han estado conectados con este dispositivo.

Advanced (Avanzadas)

Beacon Interval:	Define el intervalo entre avisos sonoros desde 20 hasta 1000
DTIM Period:	Ajusta el periodo DTIM entre 1 y 255
Preamble Mode:	Haga clic en la lista desplegable para escoger que el preámbulo sea largo, corto o automático.
Set Defaults:	Haga clic en este botón para restaurar los ajustes anteriores por defecto.
Apply:	Haga clic en este botón para ejecutar los cambios.

Statistics (Estadísticas)

Vea esta lengüeta para mostrar el registro de actividad de transmisión. Haciendo clic en el botón "Reset" recuenta los valores desde cero.

ICS

Esta página permite dos usuarios escoger el adaptador para conectar a la red pública. Haga clic en el d spositivo conecte se utilizada pública, y después haga clic en el botón "Apply" para ejecutar.

ESPECIFICACIÓN DEL PRODUCTO

Norma

IEEE 802.11n draft 2.0, IEEE 802.11g, IEEE 802.11b, IEEE 802.3, IEEE 802.3u

Interfaz

USB 2.0

Seguridad

WEP 64/128 bit, WPA (TKIP con IEEE 802.1x), AES

Sensibilidad del receptor

802.11n típicos -68 dBm; 802.11g típicos -73 dBm; 802.11b típicos -84 dBm

Canal

USA 11, Europa 13, Japón 14

Velocidad de transferencia de datos

802.11b: 1, 2, 5.5 y 11 Mbps

802,11g: 6, 9, 12, 24, 36, 48 y 54 Mbps

802.11n: hasta 150 Mbps

Potencia de transmisión

16 dBm típicamente @ 802.11b

14 dBm típicamente @ 802.11g

13 dBm típicamente @ 802.11n

Rango de cobertura

Interiores 35\~100 metros

Exteriores 100\~300 metros

Indicador LED

Enlace (Verde)

Temperatura de funcionamiento

0-40°C (32-104°F)

Humedad de funcionamiento

10% \~ 90% (sin condensación)

Emisión

FCCC Clase B, Ce, VCCI Clase B
