MANUAL DE USUARIO Connect 540 UHD MARMITEK

CARACTÉRISTIQUES HDMI

• Para evitar un cortocircuito, este producto solamente se usa en casa y en habitaciones secas. No exponga los componentes del sistema a la lluvia o a la humedad. No se use cerca de una bañera, una piscina, etc.
• No exponga los componentes del sistema a temperaturas extremamente altas o a focos de luz fuertes.
• En caso de uso indebido o modificaciones y reparaciones montados por su mismo, la garantía se caducará. En caso de uso indebido o impropio, Marmitek no asume ninguna responsabilidad para el producto. Marmitek no asume ninguna responsabilidad para daños que resultan del uso impropio, excepto según la responsabilidad para el producto que es determinada por la ley.
• Este producto no es un juguete. Asegúrese de que está fuera del alcance de los niños.
• Nunca abra el producto (a excepción de compartimiento de pilas): Puede contener piezas que se encuentren bajo una tensión mortal. Deja las reparaciones o servicios a personal experto.
• Ten cuidado que las pilas se encuentran fuera del alcance de niños. Entrega las pilas como residuos químicos. Nunca use pilas nuevas y viejas o pilas de tipos distintos a la vez. Quita las pilas si no usa el sistema durante mucho tiempo. Cuando pone las pilas, presta atención a la polaridad (+ / -): si no son puestas de manera justa, puede causar peligro de explosión.
• No conecte el adaptador de red a la red de alumbrado antes de que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo. Nunca conecte un adaptador de red o un cable a la red si ése está dañado. En este caso, por favor entre en contacto con su proveedor.

1. INTRODUCCIÓN

¡Felicidades por la compra del Marmitek Connect 540 UHD™!

Con este Selector HDMI Matrix se puede conectar 4 fuentes HDMI con 2 pantallas (TV o proyector). Perfecto por ejemplo para transmitir la señal a otra habitación usando una extensión HDMI. Fuentes HDMI son entre otros: videoconsolas como Playstation y Xbox, reproductores Blu-Ray, decodificadores digitales de TV y todos los demás dispositivos HDMI. El Connect 540 UHD™ es compatible con Ultra HD (4k), Full HD (1080p) y cada formato de 3D y es apto para cada dispositivo actual y futuro.

Los productos de Marmitek se fabrican con el mayor esmero y son calidad superior. Lee el modo de empleo y sigue las instrucciones para disfrutar de todas las posibilidades que le ofrece este producto.

2. CONTENIDO DEL EMBALAJE

1 x Selector HDMI Matrix
1 x Mando a distancia (pila incluida)
1 x Cable HDMI
1 x Adaptador de alimentación
1 x Modo de empleo

3. VENTAJAS

• Conectar 2 TVs o proyectores y cambiar entre 4 dispositivos HDMI conectados.
• El Selector HDMI Matrix ofrece la posibilidad de reproducir los contenidos de distintos dispositivos HDMI independientemente en 2 pantallas.
• Eligir la resolución de video (4k2k, 1080p, 1080i) y el formato de audio (HD Audio, DTS 5.1, Dolby Digital, PCM 2.0) en la salida HDMI con el único conmutador EDID.
• Con repetidor y equalizador incorporados para corregir una posible pérdida de señal.

CARACTERÍSTICAS HDMI

• Ancho de banda para la reproducción de videos 300MHz (facilita la reproducción de imágenes Ultra HD 4k y Full HD 1080p.
• Soporta cada formato de 3D (apto para el empleo con su propio dispositivo de 3D)
• Deep Color 36-bit, (millares de colores en vez de millones, mejor reproducción de diferencias sútiles de graduación y ratio de contraste más alto)
• Dolby TrueHD & DTS HD Master Audio (alta calidad de compatibilidad de audio)

4. INSTALACIÓN

Consejos para la instalación:

• Aapaga todos los dispositivos (TV y fuentes HDMI) antes de conectarlos con el Connect 540 UHD™. Si no se pueden apagar, desenchufa el cable de la toma de corriente.
• Usa exclusivamente cables certificados para High Speed HDMI® para recibir una calidad superior de imagen y sondido. Conecta y desconecta los cables HDMI con mucho cuidado para no dañarlos.

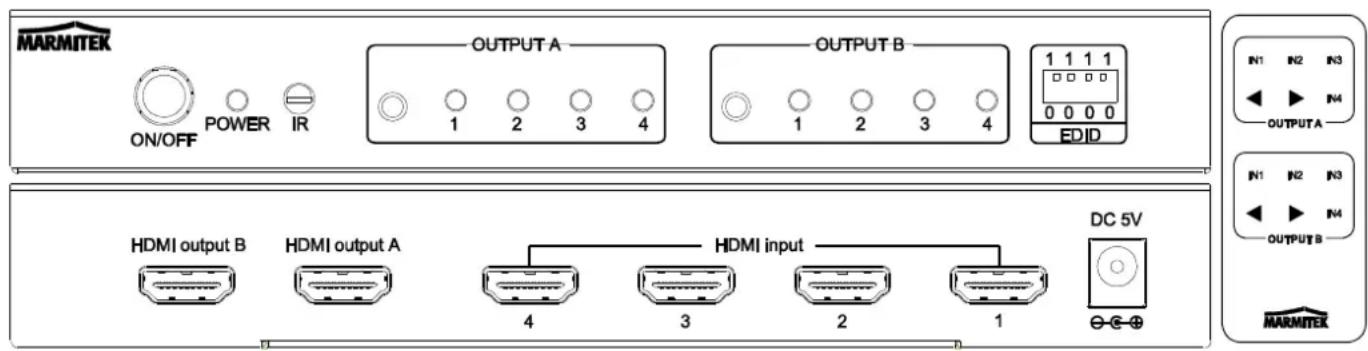

MARMITEK ON/OFF POWER IR OUTPUT A OUTPUT B 1 1 1 1 1 2 3 4 1 2 3 4 EDID HDMI output B HDMI output A HDMI input DC 5V 4 3 2 1 -€+

1. Conecta las fuentes HDMI (como videoconsola, reproductor Blu-Ray o decodificador digital de TV) con los puertos HDMI indicados como "HDMI input" usando un cable HDMI.
2. Conecta el TV con el puerto HDMI indicado como "HDMI output" usando un cable HDMI.
3. Conecta el adaptador de alimentación con el "DC 5V" y enchúfelo.
4. Quita la cinta de plástico del compartimento de la pila del mando a distancia para activar la pila. A continuación quita la cinta protectora de la cara superior.

5. EMPLEO

Comutar entre los dispositivos HDMI conectados

Con el Connect 540 UHD™ selecciona la fuente HDMI cuyo contenido se reproduce en la pantalla del TV. Para seleccionar otra fuente HDMI, emplea el mando a distancia o el botón de “OUTPUT A / B” en la cara delantera.

Ajustes EDID

EDID significa “Extended Display Identification Data” y se usa para la comunicación entre las fuentes HDMI y las pantallas para determinar las resoluciones de imagen y los compatibles formatos de audio. La fuente HDMI solicita esta información de la pantalla y determina cuales son la mejor resolución o el mejor formato de audio. Cuando se emplean varias pantallas (TVs o proyectores) se determinan la resolución y el formato de audio cuales son compatibles con todas las pantallas conectadas.

Alguna vez esto puede causar problemas, por ejemplo cuando una de las pantallas o una de las fuentes conectadas no es compatible con el EDID. En este caso usa los conmutadores en la cara delantera para ajustar manualmente la resolución de imagen y el formato de audio deseados. Ve anexo 1 página 39 para un resumen de los ajustes.

Consejo: en situaciones estándares siempre hay que usar el ajuste automático para que la imagen y el sonido se reproduzcan en todas las pantallas conectadas. Cuando ajusta manualmente, la imagen o el sonido no se reproducen el las pantallas que no son compatibles con el ajuste elegido.

6. PREGUNTAS FRECUENTES

No hay imagen y sonido o son de calidad inferior

Cuando no hay imagen después de haber conectado el Conmutador HDMI o cuando la imagen es de calidad inferior, intenta encontrar la causa conectando cada dispositivo individualmente con la pantalla (TV, monitor o proyectór). De esta manera se detecta si el problema es causado por las fuentes HDMI, los cables HDMI, el conmutador HDMI o la pantalla.

• Controla si el adaptador de alimentación está enchufado.
• Emplea exclusivamente cables certificados de High Speed HDMI® para una calidad superior de imagen y sonido.
• No emplea cables HDMI más largos que indicado en las especificaciones de los datos técnicos.
• Controla si ninguno de los cables y/o conectores está dañado.
• Es necesario que tanto la fuente HDMI como las pantallas son compatibles con el HDMI.
• Controla si las fuentes HDMI y las pantallas son copatibles con la seguridad contra la copia de contenidos HDCP (Highbandwidth Digital Content Protection).

El 3D no se reproduce correctamente

• Controla si la fuente HDMI está puesto en modo de reproducir el 3D y/o si está puesto en modo automático.
• Tanto la fuente HDMI como la pantalla HD tienen que ser compatibles con los mismos formatos de 3D.
• Controla si la fuente HDMI reproduce el 3D correctamente. Por este objetivo, conéctala con la pantalla a traves de un cable HDMI.

¿Tiene otras preguntas? Visite www.marmitek.com

7. DATOS TÉCNICOS

Conexiones

Entrada HDMI 4 x HDMI (19-pin hembra)

Salida HDM 2 x HDMI (19-pin hembra)

Longitud de cable HDMI 15 m como máximo

Video

Compatible con las

resoluciones 480p, 576p, 720p, 1080i, 1080p y 4k2k@24/30

Estándares HDMI HDCP, CEC, EDID, DVI, todos los formatos de

3D, Deep Color (36bit), x.v.Color

Ancho de banda video 10,2 Gbps

Frecuencia de reloj 300 MHZ

Audio

Audio HDMI DTS-HD Master Audio, Dolby TrueHD, LPCM 7.1,

DTS, Dolby-AC3 y 2.0CH

Carcasa Switcher

Dimensiones (A x A x P) 85 x 192 x 26mm

Peso 450 g

Ambiente

Temperatura ambiental +0 hasta +70°C

Humedad ambiental 10 % hasta 85 %

Alimentación

Adaptador de alimentación externo 100-240 VAC @50-60 Hz, 5 VDC @ 1 A

Las especificaciones pueden cambiar sin previo aviso.

Marmitek BV declara que este 540 UHD™ cumple con las exigencias esenciales y con las demás reglas relevantes de la directriz:

Directiva 2004/108/CE del Parlamento Europeo y del Consejo de 15 de diciembre de 2004 relativa a la aproximación de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética

Directiva 2006/95/CE del Parlamento Europeo y del Consejo de 12 de diciembre de 2006 relativa a la aproximación de las legislaciones de los Estados miembros sobre el material eléctrico destinado a utilizarse con determinados límites de tensión

Directiva 2011/65/UE del Parlamento Europeo y del Consejo de 8 de junio de 2011 sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos

Reglamento (CE) no 278/2009 de la Comisión de 6 de abril de 2009 por el que se desarrolla la Directiva 2005/32/CE del Parlamento Europeo y del Consejo en lo concerniente a los requisitos de diseño ecológico aplicables a la eficiencia media en activo de las fuentes de alimentación externas y a su consumo de energía eléctrica durante el funcionamiento en vacío
