GEBRUIKSAANWIJZING Connect 540 UHD MARMITEK

GEBRUIKSAANWIJZING 33

SAFETY WARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.
• Dit product is geen speelgoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Houd batterijen buiten bereik van kinderen. Lever batterijen in als klein chemisch afval. Gebruik nooit oude en nieuwe batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wanneer u het systeem langere tijd niet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+ / -): verkeerd inleggen kan explosiegevaar opleveren.
• Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier

1. INTRODUCTIE

Gefeliciteerd met de aankoop van de Marmitek Connect 540 UHD™!

Met deze HDMI Matrix Switcher kunt u 4 HDMI bronnen op 2 schermen (TV of projector) aansluiten. Ideaal wanneer u bijvoorbeeld het signaal wilt versturen naar een andere ruimte met bijvoorbeeld een HDMI verlenger.

Voorbeelden van HDMI bronnen zijn; spelcomputers zoals Playstation en Xbox, Blu-ray speler, Digitale TV Decoder en alle overige HDMI apparaten.

De Connect 540 UHD™ ondersteunt Ultra HD (4k), Full HD (1080p) en alle 3D formaten en is daarmee geschikt voor al uw bestaande en toekomstige apparatuur. De producten van Marmitek worden met grote zorgvuldigheid gemaakt en zijn van hoge kwaliteit. Leest u a.u.b. deze handleiding nauwlettend door en volg de instructies om optimaal te genieten van de mogelijkheden van dit product.

2. INHOUD VAN DE VERPAKKING

1 x HDMI Matrix Switcher
1 x Afstandsbediening (inclusief batterij)
1 x HDMI kabel
1 x Voedingsadapter
1 x Gebruiksaanwijzing

3. VOORDELEN

• Sluit 2 TV's of projectors aan en schakel tussen 4 aangesloten HDMI apparaten.
• HDMI matrix switcher maakt het mogelijk om op 2 schermen onafhankelijk van elkaar naar een ander HDMI apparaat te kijken.
• Bepaal indien gewenst zelf de video resolutie (4k2k, 1080p, 1080i) en audio formaat (HD Audio, DTS 5.1, Dolby Digital, PCM 2.0) op de HDMI uitgang met de unieke EDID schakelaar.
• Met ingebouwde repeater en equalizer voor het corrigeren van eventueel signaalverlies.

HDMI EIGENSCHAPPEN

• Videobandbreedte 300MHz (maakt Ultra HD 4k en Full HD 1080p beeldweergave mogelijk)
• Ondersteunt alle 3D formaten (geschikt voor gebruik met uw eigen 3D apparatuur)
• Deep Color 36-bit, (miljarden i.p.v. miljoenen kleuren, betere weergave van subtiele gradatieverschillen en hogere contrastverhouding)
• Dolby TrueHD & DTS HD Master Audio (hoge kwaliteit audio ondersteuning)

4. INSTALLATIE

Tips voor installatie:

• Schakel alle apparatuur (TV en HDMI bronnen) eerst uit voordat u deze aansluit op de Connect 540 UHD™. Indien deze niet uitgeschakeld kan worden verwijder dan de stekker uit het stopcontact.
• Gebruik uitsluitend High Speed HDMI® gecertificeerde kabels voor de beste beeld- en geluidskwaliteit. Gebruik weinig kracht om de HDMI kabels aan te sluiten of los te koppelen, deze kunnen hierdoor beschadigd raken.

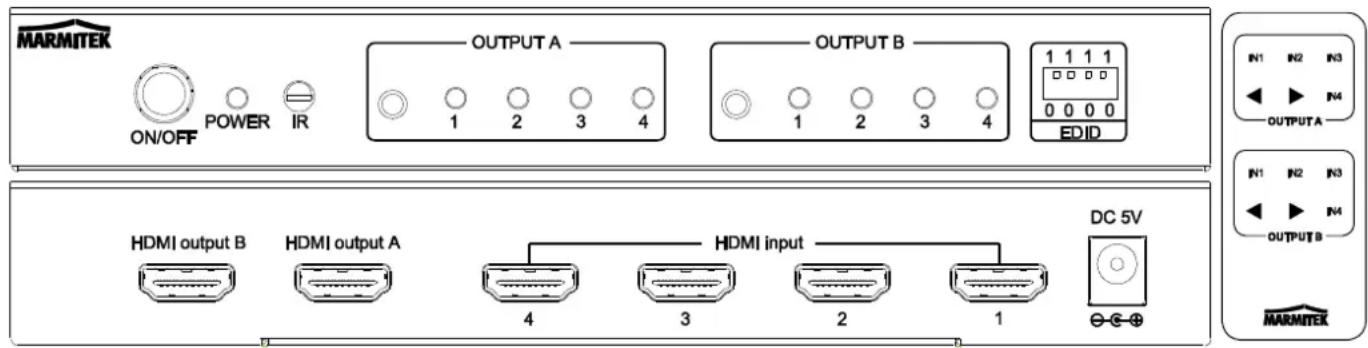

MARMITEK ON/OFF POWER IR OUTPUT A OUTPUT B 1 1 1 1 1 2 3 4 1 2 3 4 EDID HDMI output B HDMI output A HDMI input DC 5V 4 3 2 1 -€+

1. Sluit de HDMI bronnen (zoals spelcomputer, Blu-ray speler en Digitale TV Decoder) aan op de HDMI poorten waarbij "HDMI input" staat met een HDMI kabel.
2. Sluit de TV aan op de HDMI poort waarbij staat "HDMI output" met een HDMI kabel.
3. Sluit de voedingsadapter aan op de "DC 5V" en steek de stekker in het stopcontact.
4. Trek de plastic strip uit het batterijvakje van de afstandsbediening om de batterij actief te maken en verwijder de beschermfolie van de bovenkant.

5. GEBRUIK

Schakel tussen de aangesloten HDMI apparaten

Met de Connect 540 UHD™ kiest u welke HDMI bron op de TV wordt weergegeven. Indien u een andere HDMI bron wilt selecteren gebruikt u de afstandsbediening of de “OUTPUT A / B” knop op de voorzijde.

EDID instellingen

EDID staat voor Extended Display Identification Data en deze wordt gebruikt voor communicatie tussen HDMI bronnen en schermen om de ondersteunde beeldresoluties en audio formaten te bepalen. De HDMI bron vraagt aan het scherm deze informatie op en bepaalt de beste resolutie of audio formaat. Bij gebruik van meerder schermen (TV's of projectors) wordt bepaald wat de beste resolutie en audio formaat is die door alle aangesloten schermen wordt ondersteund.

In sommige situaties kan dat problemen veroorzaken, bijvoorbeeld wanneer één van de aangesloten bronnen of schermen EDID niet goed ondersteunt. Met behulp van schakelaars op de voorzijde kunt u handmatig ingeven wat de gewenste video resolutie en audio formaat is. Zie bijlage 1 op bladzijde 39 voor een overzicht van de bijbehorende instellingen.

Tip: Gebruik in standaard situaties altijd de instelling automatisch, op alle aangesloten schermen zal beeld en geluid weergegeven worden. Bij handmatige instellingen kan het voorkomen dat op 1 of meerder schermen geen beeld of geluid wordt weergegeven indien de betreffende instelling niet wordt ondersteund.

Geen (of slecht) beeld en geluid

Indien u slecht of geen beeld ervaart na het aansluiten van de HDMI switcher, probeer dan het probleem te achterhalen door de apparaten één voor één aan te sluiten op uw scherm (TV, monitor of projector). Op deze manier kunt u bepalen of het probleem zich bevindt in de HDMI bronnen, de HDMI kabels, de HDMI switcher of het scherm.

• Controleer of de voedingsadapter is aangesloten en in het stopcontact zit.
• Gebruik uitsluitend High Speed HDMI® gecertificeerde kabels voor de beste beeld- en geluidskwaliteit.
• Gebruik geen HDMI kabels die langer zijn dan gespecificeerd in de technische gegevens
• Controleer of de HDMI kabels en/ of connectoren niet beschadigd zijn
• Zowel de HDMI bron als uw scherm dient HDMI volledig te ondersteunen
• Controleer of uw HDMI bronnen en scherm de kopieerbeveiliging HDCP (Highbandwidth Digital Content Protection) ondersteunen.

Geen correcte 3D weergave

• Controleer of de HDMI bron is ingesteld om 3D weer te geven en/ of dat deze op automatisch staat.
• Zowel de HDMI bron als uw HD scherm moet dezelfde 3D formaten ondersteunen.
• Controleer of 3D correct wordt weergegeven door de HDMI bron direct op het HD scherm aan te sluiten met een HDMI kabel.

Heeft u vragen die hierboven niet beantwoord worden? Kijk dan op www.marmitek.com

HDMI uitgang 2 x HDMI (19-pin female)

HDMI kabel lengte Maximaal 15 meter

Video

Ondersteunde resoluties 480p, 576p, 720p, 1080i, 1080p en 4k2k@24/30

Omgevingstemperatuur +0 to +70°C

Omgevingsvochtigheid 10% tot 85%

Voeding

Externe voedingsadapter 100-240VAC @50-60Hz, 5VDC @ 1A

Specificaties kunnen wijzigen zonder voorafgaande melding hiervan.

Bij deze verklaart Marmitek BV, dat deze Connect 540 UHD™ voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 2004/108/EG van het Europees Parlement en de Raad van 15 december 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstaten inzake elektromagnetische compatibiliteit

Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12 december 2006 betreffende de onderlinge aanpassing van de wettelijke voorschriften der lidstaten inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen

Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur

Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voorschriften inzake ecologisch ontwerp voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen in niet-belaste toestand en de gemiddelde actieve efficiëntie van externe stroomvoorzieningen

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS

CE

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerkingdienst, of met de winkel waar u het product hebt aangeschaft.

AUTEURSRECHTEN

Marmitek is een handelsmerk van Pattitude BV.

Connect 540 UHD™ is een handelsmerk van Marmitek BV. Alle rechten voorbehouden.

Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid voor druk- of typefouten. Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar niet beperkt tot model nummers, software, audio, video, tekst en foto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de voorafgaande schriftelijke toestemming van Marmitek is strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen te worden behouden op alle reproducties.

Andere in deze handleiding genoemde bedrijfs- of productnamen kunnen handelsmerken van de desbetreffende bedrijven zijn. Producten van andere fabrikanten worden alleen genoemd ter informatie. Dit betekent niet dat deze producten door Marmitek worden aanbevolen of door Marmitek zijn goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot de betrouwbaarheid van deze producten.
