MANUALE UTENTE Connect 540 UHD MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
• Non aprire mai il prodotto (vano batteria escluso): L'apparecchio può contenere componenti la cui tensione è estremamente pericolosa. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• Batterie: conservare le batterie fuori dalla portata dei bambini. Consegnare le batterie agli appositi centri per lo smaltimento. Non utilizzare mai in combinazione batterie nuove e vecchie o di tipo diverso. Togliere le batterie quando l'apparecchio non viene utilizzato per un lungo periodo di tempo. Inserire correttamente le batterie prestando attenzione alla polarità (+ / -): un errato posizionamento delle batterie può provocare una esplosione.
• Collegare l'alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al proprio rivenditore.

1. INTRODUZIONE

Congratulazioni per l'acquisto del Marmitek Connect 540 UHD™! Grazie a questo HDMI Matrix Switcher (commutatore a matrice) è possibile di collegare 4 sorgenti HDMI a 2 schermi (televisore o proiettore). Ideale per esempio per trasmettere il segnale ad un'altra stanza con estensore HDMI. Esempi di sorgenti HDMI: console videogiochi come Playstation e Xbox, lettore Blu-ray, decoder TV digitale e tutte le altre apparechiature HDMI. Il Connect 540 UHD™ supporta Ultra HD (4k), Full HD (1080p) e tutti i formati 3D ed è adatto a tutte le apparecchiature esistenti e futureTutti i prodotti di Marmitek sono realizzati con grande cura e sono di alta qualità. Si prega di

leggere attentamente le istruzioni e seguire le istruzioni per godere le possibilità di questo prodotto.

2. CONTENUTO DELLA CONFEZIONE

1 x commutatore HDMI (HDMI Matrix Switch)
1 x telecomando (batteria inclusa)
1 x cavo HDMI
1 x adattatore di
1 x istruzioni per l'uso

3. VANTAGGI

• Collegare 2 televisori o proiettori e commutare tra 4 dispositivi HDMI.
• Grazie al commutatore a matrice HDMI è possibile guardare, in modo indipendente, su due monitor un altro dispositivo HDMI.
• se desiderato, determinare la risoluzione video (4k2k, 1080p, 1080i) e il formato audio (HD Audio, DTS 5.1, Dolby Digital, PCM 2.0) sull'uscita HDMI tramite l'interruttore EDID unico.
• Con ripetitore ed equalizzatore incorporati per la correzione di un'eventuale perdita di segnale

CARATTERISTICHE HDMI

• Larghezza banda video 300MHz (rende possibile la riproduzione dell'immagine ad Ultra HD 4k e Full HD 1080p).
• Supporta tutti i formati 3D (adatto all'uso con tutte le apparecchiature 3D).
• Deep Color 36-bit, (miliardi invece di milioni colori, una migliore riproduzione delle sottili differenze di gradazione e un rapporto di contrasto più elevato).
• Dolby TrueHD & DTS HD Master Audio (supporto audio ad alta qualità).

4. INSTALLAZIONE

Consigli per l'installazione:

• Prima spegnere tutte le apparecchiature (TV e sorgenti HDMI) e poi collegarle al Connect 540 UHD™. Quando non è possibile spegnerle, rimuovere la spina dalla presa.
• Utilizzare solo i cavi omologati High Speed HDMI® per la migliore qualità audio e video. Utilizzare poca forza per collegare o scollegare i cavi HDMI di modo che non saranno danneggiati.

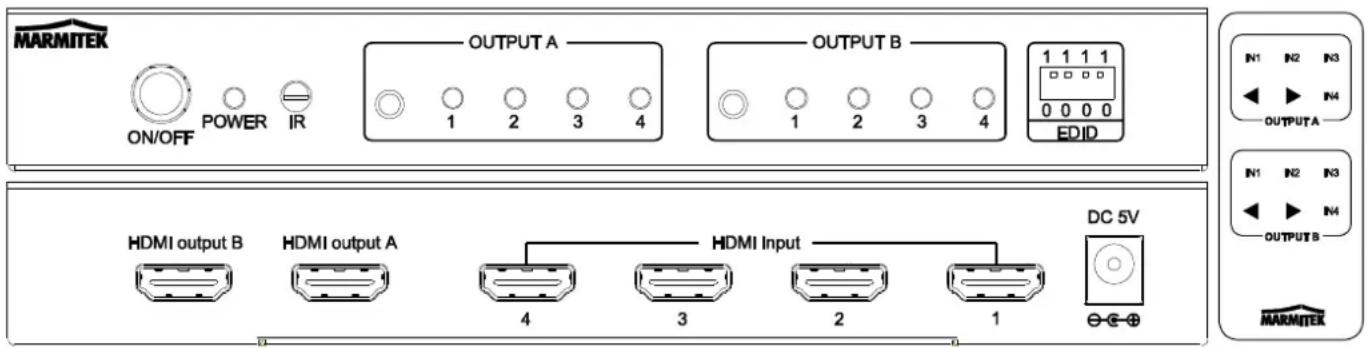

MARMITEK ON/OFF POWER IR OUTPUT A OUTPUT B 1 1 1 1 1 2 3 4 1 2 3 4 0 0 0 EDID HDMI output B HDMI output A HDMI Input DC 5V 4 3 2 1 - ⊕ ⊕ ⊕ N1 N2 N3 ← → IN4 OUTPUTA N1 N2 N3 ← → IN4 OUTPUTB MARMITEX

1. Collegare le sorgenti HDMI (come console videogiochi, lettore Blu-ray e Decoder TV Decoder) alle porte HDMI con il testo "HDMI input", tramite un cavo HDMI.
2. Collegare il televisore ad una porta HDMI con il testo "HDMI output", tramite un cavo HDMI.
3. Collegare l'adattatore di alimentazione al "DC 5V" ed inserire la spina nella presa.
4. Tirare la striscia di plastica dal vano batterie del telecomando per attivare la batteria e togliere la pellicola protettiva dalla parte superiore.

5. USO

Commutare tra le apparecchiature HDMI collegate

Con il Connect 540 UHD™ si può scegliere quale sorgente HDMI è riprodotta sul televisore. Per selezionare un'altra sorgente HDMI si deve usare il telecomando o il tasto "OUTPUT A / B" sul davanti.

Impostazioni EDID

EDID è l'acronimo per Extended Display Identification Data e viene utilizzato per la comunicazione tra le sorgenti HDMI e gli schermi, per determinare le risoluzioni dell'immagine ed i formati audio. La sorgente HDMI chiede queste informazioni allo schermo e determina la migliore risoluzione o formato audio. In caso di più schermi (televisori o proiettori) viene determinato quale risoluzione o formato audio viene supportato da tutti gli schermi collegati.

In alcune situazioni questo può causare problemi, per esempio quando una delle sorgenti o schermi collegati non supporta bene EDID. Tramite gli interruttori sul davanti è possibile impostare manualmente la risoluzione video e il formato audio desiderato. Vedere l'allegato 1, pagina 39, per un elenco di queste impostazioni.

Consiglio: in situazioni tipo sempre utilizzare la modalità automatica, in tal modo saranno riprodotti immagine e suono su tutti gli schermi. In caso di impostazioni manuali può essere che su uno o più schermi non viene riprodotta l'immagine o il suono se non viene supportata la relativa impostazione.

6. DOMANDE FREQUENTI

Mancano l'immagine ed il suono o sono di cattiva qualità

Nel caso che dopo il collegamento del commutatore HDMI manchi l'immagine o sia di cattiva qualità, cercare di risolvere il problema collegando uno per uno le apparecchiature allo schermo (televisore, monitor o proiettore). In tal modo è possibile determinare se il problema si trova nelle sorgenti HDMI, nei cavi HDMI, nel commutatore HDMI o nello schermo.

• Controllare se l'adattatore di alimentazione è stato collegato ed inserito nella presa di corrente.
• Per la migliore qualità di immagini e suono usare solo cavi omologati High Speed HDMI®.
• Non usare cavi HDMI più lunghi di quanto indicato nei dati tecnici.
• Controllare se i cavi e/o connettori HDMI non sono stati danneggiati.
• Sia la sorgente HDMI che lo schermo devono supportare interamente HDMI.
• Controllare se le sorgenti HDMI e lo schermo supportano la protezione anticopia HDCP (High-bandwidth Digital Content Protection).

Manca la corretta riproduzione 3D

• Controllare se è stata impostata la sorgente HDMI corretta per riprodurre 3D e/o se essa è stata impostata nella modalità automatica.
• Sia la sorgente HDMI che lo schermo HD devono supportare gli stessi formati 3D.
• Controllare se è corretta la riproduzione 3D collegando la sorgente HDMI direttamente allo schermo HD con un cavo HDMI.

Hai ulteriori domande che non sono state risposte qui sopra? Visita www.marmitek.com

7. DATI TECNICI

Connessioni

Ingresso HDMI 4 x HDMI (19 poli femmina)

Uscita HDMI 2 x HDMI (19 poli femmina)

Lunghezza cavo HDMI max. 15 metri

Video

Risoluzioni supportate 480p, 576p, 720p, 1080i, 1080p e 4k2k@24/30

Norme HDMI HDCP, CEC, EDID, DVI, tutti i formati 3D, Deep

Color (36bit), x.v.Color

Larghezza banda video 10.2 Gbps

Frequenza di clock 300 MHZ

Audio

Audio HDMI DTS-HD Master Audio, Dolby TrueHD, LPCM 7.1,

DTS, Dolby-AC3 e 2.0CH

Alloggiamento

Temperature ambiente +0 fino ai +70°C

Umidità di ambiente 10% all'85%

Alimentazione

Adattatore esterno 100-240VAC @50-60Hz, 5VDC @ 1A

Le caratteristiche tecniche possono essere modificate senza preavviso.

Con ciò, Marmitek BV, dichiara che il Connect 540 UHD™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:

Direttiva 2004/108/CE del Parlamento Europeo e del Consiglio del 15 dicembre 2004 concernente il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il ravvicinamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione

Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009 recante misure di esecuzione della direttiva 2005/32/CE del Parlamento europeo e del Consiglio per quanto riguarda le specifiche di progettazione ecocompatibile relative al consumo di energia elettrica a vuoto e al rendimento medio in modo attivo per gli alimentatori esterni

CE

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifiuti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifiuti domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifiche

strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l'ambiente e per la salute dell'uomo. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

DIRITTI D'AUTORE

Marmitek è un marchio commerciale di Pattitude BV.

Connect 540 UHD™ è un marchio commerciale di Marmitek BV. Tutti i diritti riservati.

Marmitek si è impegnata perché le informazioni contenute in questo manuale fossero il più possibile precise. Marmitek declina ogni responsabilità per eventuali errori di stampa.

I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contenuto (inclusi ma non limitati a numeri di modelli, software, audio, video, testi e fotografie) spettano a Marmitek BV.

È strettamente proibito ogni uso del Contenuto, incluse senza limitazioni la distribuzione, riproduzione, modifica, pubblicazione o trasmissione senza previa autorizzazione scritta da parte di Marmitek.

Tutti i diritti d'autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono essere conservati.

I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. La citazione di prodotti di terze parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina ogni responsabilità riguardo l'uso e le prestazioni di questi prodotti.
