WT-5810 - Receptor TOA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Receptor inalámbrico UHF
Marca	TOA
Modelo	WT-5810
Dimensiones (sin antena)	206 x 40,6 x 152,7 mm
Peso	590 g
Alimentación	Adaptador de CA o 12 V CC, 130 mA
Frecuencia de recepción	506 – 867 MHz (según región)
Número de canales	16 canales seleccionables
Sistema de recepción	Superheterodino doble
Sistema de diversidad	Diversidad de espacio
Antena	Dos antenas látigo orientables a 45°
Salida de audio	Simétrica (XLR, 600 Ω) y asimétrica (jack, 600 Ω)
Entrada de mezcla	-20 dB, 10 kΩ, jack asimétrico
Sensibilidad de recepción	>90 dB (relación S/N a 20 dBμV)
Relación señal/ruido	>104 dB (ponderación A, salida simétrica)
Distorsión armónica	Menos del 1 %
Respuesta en frecuencia	100 Hz – 15 kHz, ±3 dB
Temperatura de funcionamiento	-10°C a +50°C
Humedad de funcionamiento	30 a 85 % HR
Limpieza	Con un paño seco; no usar disolventes
Seguridad	No exponer a la lluvia; usar la tensión especificada; desconectar si no se usa por más de 10 días
Reparabilidad	Contactar al distribuidor TOA; no abrir la carcasa

Preguntas frecuentes - WT-5810 TOA

¿Cómo ajustar el canal en el receptor WT-5810?

Presione la tecla Set durante aproximadamente 1 segundo hasta que el número de canal parpadee. Use la tecla Next para seleccionar el canal deseado, luego presione Set nuevamente durante 1 segundo para guardar.

¿Cómo reducir las interferencias de radio?

Use el control de squelch (silenciador) para ajustar la sensibilidad. Gire en sentido horario para reducir el alcance y eliminar interferencias. También puede usar la tecla RF Control para verificar la presencia de ondas perturbadoras y cambiar de canal si es necesario.

¿Qué significa el indicador de alarma de batería?

El indicador de alarma de batería (Battery alarm) se enciende cuando la tensión de la batería del micrófono inalámbrico correspondiente es demasiado baja. Reemplace o recargue la batería del micrófono.

¿Cómo limpiar el dispositivo?

Limpie la carcasa con un paño seco. Nunca use gasolina, disolvente ni ningún otro líquido volátil.

¿Cuáles son las dimensiones del receptor?

Las dimensiones del receptor (sin antena) son de 206 mm de ancho, 40,6 mm de alto y 152,7 mm de profundidad. Su peso es de 590 g.

¿Puedo usar otros micrófonos con este receptor?

El receptor está diseñado para funcionar con los micrófonos inalámbricos TOA compatibles. Asegúrese de que el micrófono emita en la misma frecuencia que el receptor. Use la función de detección de canal para encontrar un canal libre.

¿Cómo ajustar el squelch (silenciador)?

Gire el control Squelch ubicado en el panel frontal. La posición '0' ofrece la máxima sensibilidad (alcance largo), '6' la mínima sensibilidad (alcance corto). Ajuste para eliminar el ruido de fondo sin perder la señal del micrófono.

¿Qué tipo de antena se utiliza?

El receptor está equipado con dos antenas látigo que deben orientarse a 45° hacia afuera para una recepción óptima. Piense en plegarlas durante el transporte.

¿Qué hacer en caso de mal funcionamiento?

Si detecta humo, olor inusual, o si el dispositivo se ha caído o dañado, apáguelo inmediatamente y desconecte la alimentación. Contacte a su distribuidor TOA más cercano. Nunca intente abrir la carcasa.

¿El receptor se puede usar al aire libre?

No, el dispositivo está diseñado para uso en interiores únicamente. No lo exponga a la lluvia ni a la humedad, ya que podría provocar una descarga eléctrica o un incendio.

MANUAL DE USUARIO WT-5810 TOA

1. PRECAUCIONES DE SEGURIDAD ..... 26
2. DESCRIPCIÓN GENERAL 27
3. CARACTERÍSTICAS 27
4. PRECAUCIONES PARA LA MANIPULACIÓN .... 27
5. NOMENCLATURA Y FUNCIONES Frontal .... 28 Posterior .... 28
6. UTILIZACIÓN 29
7. SELECCIÓN DE CANAL 30

8. CÓMO COMPROBAR Y EVITAR LAS INTERFERENCIAS

8.1. Secuencia de acciones (diagrama de acciones) ...... 30
8.2. Comprobación del estado de la señal ambiental 31
8.3. Reducción de las interferencias de radio con el silenciador (squelch) ..... 31

8.4. Detección de canal 32

9. ESPECIFICACIONES ...... 32

Accesorios 32

1. PRECAUCIONES DE SEGURIDAD

• Lea atentamente las instrucciones contenidas en este capítulo antes de utilizar el aparato.
• Siga las instrucciones de este manual; los símbolos y mensajes de seguridad utilizados en el mismo se refieren a precauciones importantes que deben ser adoptadas.
• Le recomendamos asimismo que guarde este manual para realizar futuras consultas.

Símbolos y mensajes de seguridad

En este manual, los símbolos y mensajes de seguridad que figuran indicados a continuación se utilizan para prevenir daños personales y materiales que podrían producirse en caso de utilización indebida del aparato. Antes de utilizarlo, por tanto, lea atentamente este manual y recuerde los símbolos y mensajes de seguridad para identificar posibles riesgos.

ADVERTENCIA

Indica una situación potencialmente peligrosa en la que, si el aparato no se utiliza correctamente, pueden producirse lesiones graves o un accidente mortal.

Cuando instale el aparato

• No exponga el aparato a la lluvia o a salpicaduras de agua u otros líquidos. Ello podría provocar un incendio o una descarga eléctrica.
• Utilice el aparato únicamente con el voltaje especificado en el mismo. El uso de un voltaje superior al indicado podría originar un incendio o una descarga eléctrica.
• No corte, doble, dañe ni modifique el cable de alimentación. Evite utilizar el cable de alimentación cerca de fuentes de calor y no coloque nunca objetos pesados (incluido el propio aparato) sobre el mismo, ya que podría provocar un incendio o una descarga eléctrica.
• Evite instalar o montar el aparato en lugares inestables, como una mesa que no se apoye correctamente o una superficie inclinada, dado que podría caerse y ocasionar lesiones y/o daños materiales.
• Para evitar las consecuencias de caída de rayos, instale el aparato a una distancia de como mínimo cinco metros respecto al pararrayos, pero siempre dentro del área de protección (ángulo de 45°) del conductor. El impacto de un rayo puede originar incendios, descargas eléctricas y lesiones personales.
• Este aparato se halla concebido para ser utilizado en interiores. No lo instale en el exterior, dado que los agentes atmosféricos pueden afectar negativamente los componentes del aparato y hacer que éste se deteriore y ocasione lesiones personales. Asimismo, existe el peligro de que se produzcan descargas eléctricas si el aparato se moja debido a la lluvia.

Cuando utilice el aparato

- En el caso de que detecte cualquiera de las siguientes anomalías durante la utilización del aparato, desconéctelo inmediatamente, desenchufe el cable de alimentación de la red de corriente alterna y póngase en contacto con el distribuidor TOA más próximo. No intente utilizar el aparato en estas condiciones, ya que podría producirse un incendio o una descarga eléctrica.

· presencia de humo o de un olor extraño procedente del aparato
· penetración de agua o de cualquier objeto metálico en el aparato
· caída del aparato o rotura de la caja
· desperfectos en el cable de alimentación (el alma expuesta, desconexión, etc.)
- funcionamiento incorrecto (no produce sonido)

- No coloque vasos, tazas u otros recipientes que contengan líquidos ni objetos metálicos de ninguna clase encima del aparato. El vertido accidental de un líquido sobre el aparato o la introducción de un objeto metálico en el interior del mismo podría originar un incendio o descarga eléctrica.

- No toque enchufes ni antenas durante una tormenta, ya que podría recibir una descarga eléctrica.

PRECAUCIÓN

Indica una situación potencialmente peligrosa en la que, si el aparato no se utiliza correctamente, pueden producirse lesiones personales leves o moderadas y/o daños materiales.

Cuando instale el aparato

- No enchufe ni desenchufe nunca el cable de alimentación con las manos mojadas, ya que podría recibir una descarga eléctrica.

• Cuando desenchufe el cable de alimentación, tire siempre de la clavija y nunca del propio cable. La utilización del aparato con un cable de alimentación deteriorado puede originar un incendio o una descarga eléctrica.
• Cuando deba trasladar el equipo, no olvide desenchufar el cable de alimentación de la toma de corriente. Si desplaza el aparato con el cable de alimentación enchufado, éste podría sufrir desperfectos, con el consiguiente riesgo de incendio o descarga eléctrica. Cuando desenchufe el cable de alimentación, hágalo siempre tirando de la clavija.
• El enchufe debe estar cerca del equipo y ser accesible fácilmente.
• No instale este aparato en lugares húmedos, polvorientos o expuestos a la luz solar directa, cerca de fuentes de calor o en lugares con acumulación de vapor o de humo con partículas de hollín en suspensión, ya que podría producirse un incendio o descarga eléctrica.

Cuando utilice el aparato

• No coloque objetos pesados encima del aparato, ya que podría caerse o romperse, con el consiguiente riesgo de lesiones personales y/o daños materiales. Además, el propio objeto puede caerse y ocasionar lesiones personales y/o daños materiales.
• Antes de poner en marcha el aparato, compruebe que el volumen se encuentra al mínimo. El fuerte ruido que se produce al encender la unidad con el volumen alto puede dañar el oído.
• No abra nunca la caja del aparato, ya que contiene piezas a temperatura elevada que podrían ocasionarle quemaduras. Diríjase al distribuidor TOA más próximo para realizar cualquier operación de mantenimiento o reparación.
• Utilice el adaptador CA que se suministra con este aparato; el uso de un adaptador distinto podría provocar un incendio.
• La acumulación de polvo en la clavija de alimentación o en la toma de corriente puede ocasionar un incendio, por lo que es necesario limpiarlos periódicamente. Introduzca la clavija con firmeza en la toma de corriente.
• Cuando deba limpiar el aparato o cuando no precise utilizarlo durante 10 días o más, desconéctelo y desenchufe el cable de alimentación como medida de seguridad, ya que podría producirse un incendio o descarga eléctrica.
• Cualquier modificación realizada en este dispositivo sin la aprobación de TOA Corporation puede cancelar la autoridad otorgada al usuario para utilizar este equipo.

Las frecuencias comprendidas entre 865 MHz y 867 MHz no cumplen con la CE.

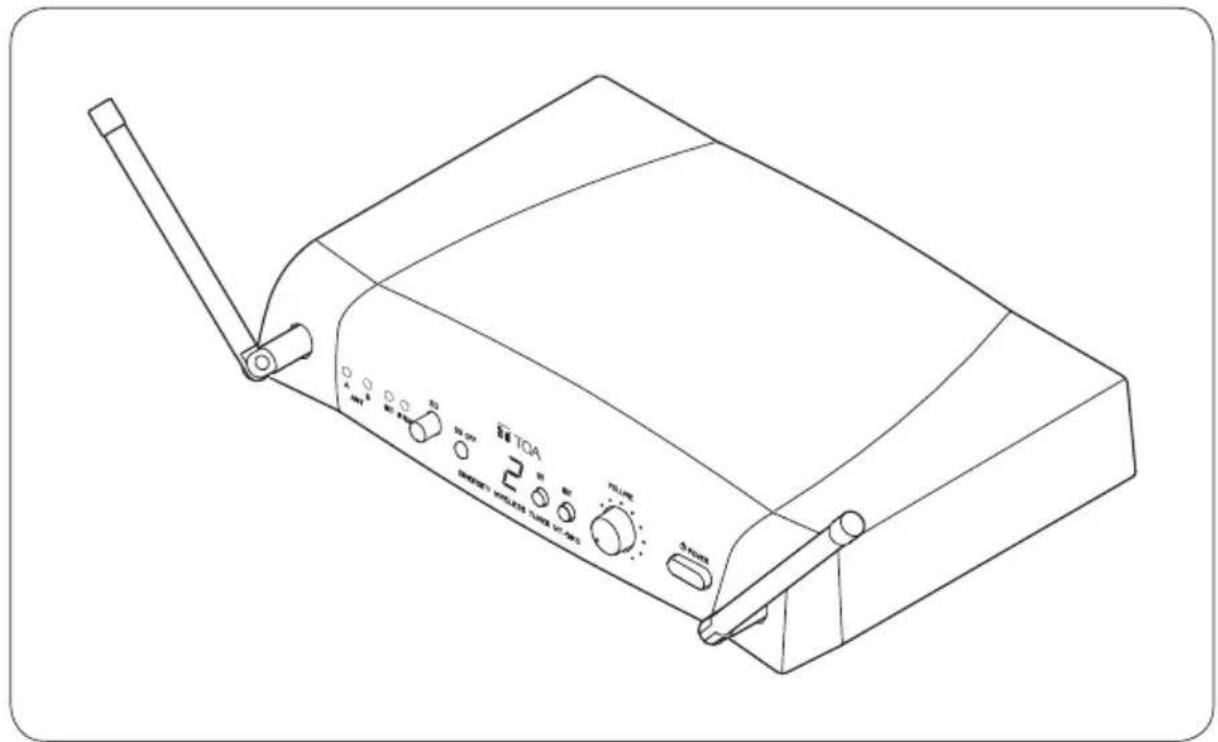

2. DESCRIPCIÓN GENERAL

El receptor inalámbrico WT-5810 está diseñado para funcionar en la banda UHF y resulta adecuado para aplicaciones de voz y de refuerzo del habla. Está dotado de un circuito compresor/expansor que reduce al mínimo la influencia del ruido ambiental.

3. CARACTERÍSTICAS

• Un sintetizador PLL optimizado reduce la variación de la frecuencia de oscilación provocada por los cambios de temperatura ambiental.
• Tamaño compacto y elevada fiabilidad.

4. PRECAUCIONES PARA LA MANIPULACIÓN

• Instale el equipo lo más alejado posible de lámparas fluorescentes, equipos digitales, ordenadores personales y otros aparatos que generen interferencias de alta frecuencia.
• Limpie la caja con un paño seco. No utilice gasolina, disolventes u otros líquidos volátiles.
• Cuando utilice dos o más micrófonos inalámbricos, manténgalos alejados uno de otro al menos 50 cm para evitar perturbaciones o interferencias.
• Mantenga el micrófono inalámbrico por lo menos a 3 m de distancia de la antena de recepción. El empleo del micrófono muy cerca de la antena puede ocasionar mal funcionamiento o ruido.

5. NOMENCLATURA Y FUNCIONES

[Frontal]

1. Interruptor de la alimentación

Presione este interruptor para conectar la alimentación, y presiónelo de nuevo para desconectarla.

2. Antenas de barra

Levante ambas antenas a 45° hacia fuera desde el plano vertical.

Cuando transporte la unidad, asegúrese de haber plegado las dos antenas para evitar que puedan romperse.

3. Luces de recepción

Una de las luces A (izquierd) o B (la derecha) se enciende en color amarillo cuando el receptor recibe una señal de radio.

4. Lámpara de alarma de la pila

Se enciende cuando queda poca carga de la pila del micrófono inalámbrico correspondiente.

5. Luz AF Peak (frecuencia audio máxima)

Se enciende en color rojo cuando el nivel de

salida del receptor se encuentra unos 3 dB por debajo del nivel de distorsión.

6. Control de silenciamiento

Ajusta el nivel de silenciamiento.

7. Botón de comprobación de RF

Desactiva el silenciamiento para monitorizar la frecuencia de recepción.

8. Visualizador del número de canal

Indica el número de canal actual en el estado normal.

En el modo de ajuste, el número del canal indicado parpadea hasta que se registra.

9. Teclas de ajuste de canal (teclas SET y NEXT)

Se emplean para seleccionar la frecuencia del canal de recepción. (La frecuencia del receptor debe ser idéntica a la del micrófono.)

10. Mando de volumen

Controla el nivel de salida.

[Posterior]

11. Puerto I/O

Sólo se emplea para el servicio técnico.

12. Toma de entrada de CC

Conecte el cable de alimentación del adaptador de CA suministrado, o su equivalente, a este enchufe.

13. Salida AF

Conector XLR balanceado, tipo macho.

(Clavija n° 2: activa)

14. Salida AF

Toma de audio no balanceada.

15. Entrada de mezcla AF (no balanceada)

Se conecta a la salida AF de otros aparatos. Nivel de entrada: -20 dB, 10 kΩ (0 dB = 1 V)

6. UTILIZACIÓN

Paso 1. Conecte la alimentación, y se encenderá el visualizador del numero de canal para indicar el numero del canal.

Paso 2. Sitúe el interruptor del micrófono inalámbrico en posición ON. La luz de recepción se enciende cuando el receptor recibe señal en la misma frecuencia.

Paso 3. Ajuste el volumen.

El nivel de salida aumenta al girar el mando en el sentido de las agujas del reloj y disminuye al girarlo en sentido contrario.

Ajuste de la sensibilidad del micrófono

Aunque el nivel audio sale preajustado de fábrica, se puede ajustar en función del nivel de la voz del usuario.

Paso 1. Sujetando el cuerpo del micrófono, gire la empuñadura en el sentido contrario al de las agujas del reloj para extraerla.

Paso 2. Conecte el receptor y el micrófono.

Paso 3. Ajuste el nivel audio del micrófono con un destornillador. La sensibilidad aumenta al girar el mando en el sentido de las agujas del reloj y disminuye al girarlo en sentido contrario.

Paso 4. Oriente el mando de volumen hacia la posición de las 2 horas. Si la luz AF Peak permanece encendida, ajuste de nuevo el nivel audio del micrófono de forma que la luz sólo parpadee cuando la señal alcance su nivel máximo.

Paso 5. Monte de nuevo la empuñadura del micrófono.

La luz AF Peak del receptor se enciende cuando el nivel de salida de éste se encuentra unos 3 dB por debajo del nivel de distorsión. La luz PEAK responde a la posición del mando de volumen.

7. SELECCIÓN DE CANAL

Paso 1. Presione la tecla SET durante un segundo aproximadamente hasta que parpadee el número de canal visualizado.

Paso 2. Seleccione el número de canal deseado con la tecla NEXT, y presione la tecla SET durante un segundo aproximadamente hasta que el número que está parpadeando quede encendido permanentemente.

Sugerencia

La presión continua o cada presión de la tecla NEXT permite que el visualizador vaya cambiando los números de canal.

8. CÓMO COMPROBAR Y EVITAR LAS INTERFERENCIAS

8.1 Secuencia de acciones (diagrama de acciones)

8.2 Comprobación del estado de la señal ambiental

8.2.1 Qué es el silenciador?

En los receptores FM, como por ejemplo un receptor inalámbrico, se produce mucho ruido en la salida cuando las señales entrantes son débiles o cuando no hay señal. Si la intensidad de la señal recibida es inferior a un cierto nivel, se puede suprimir el ruido silenciando la salida. Esto se consigue mediante un circuito silenciador. El aparato dispone de una botón de comprobación RF para comprobar la onda perturbadora que produce la interferencia en el aparato. Con dicha tecla se comprueba asimismo la presencia de la onda perturbadora en el canal cuando se selecciona ese canal.

8.2.2 Operaciones

Mantenga pulsada la botón indicada. Mientras la botón permanezca pulsada, el receptor inalámbrico emite la señal recibida con la sensibilidad máxima, lo cual permite al usuario oír la interferencia de radio.

Nota

Vigile el volumen, ya que mientras está pulsada la tecla se oyen ruidos e interferencias.

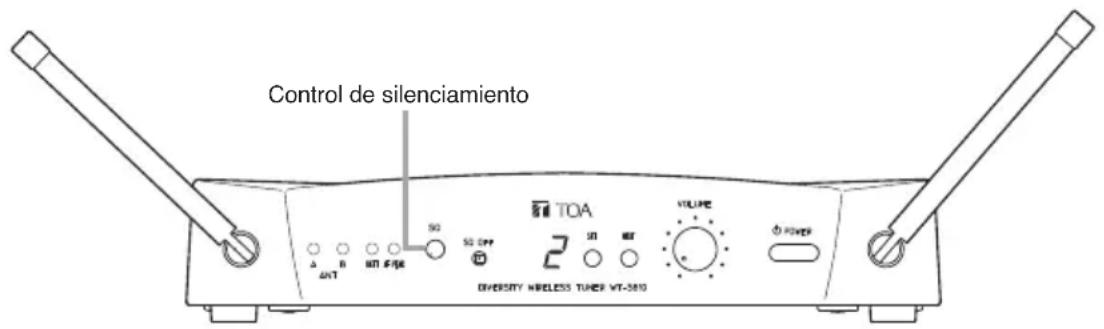

8.3 Reducción de las interferencias de radio con el silenciador (squelch)

El sintonizador WT-5810 tiene la función de silenciamiento que elimina casi por completo el ruido ambiental que no poseen otros sistemas de micrófonos inalámbricos, silenciando la salida cuando la señal recibida es más baja que cierto nivel de potencia de la señal.

Este nivel de potencia de la señal puede variarse mediante el control de silenciamiento. La sensibilidad es la más alta y pueden recibirse las señales de radio en zonas amplias cuando el control se ha girado "por completo a la posición izquierda", mientras que girándolo "por completo a la posición derecha" la sensibilidad es la más baja, permitiendo recibir señales de radio sólo en áreas reducidas.

Se pueden eliminar las ondas perturbadoras y recibir únicamente la señal de radio transmitida por el micrófono deseado ajustando el silenciador para reducir el área de recepción de la señal de radio. La distancia de transmisión de señal del micrófono inalámbrico varía considerablemente según las condiciones ambientales. La distancia de transmisión de la señal del micrófono inalámbrico varía en gran medida dependiendo de las condiciones ambientales.

La tabla siguiente muestra las directrices de la relación existente entre el control de silenciamiento y la distancia de transmisión, suponiendo que el control de silenciamiento está graduado de "0" a "6" como se ilustra, aunque realmente no lo esté.

Graduación del mondo del silenciador (squelch)	0	1	2	3	4	5	6
Distancia de transmisión (%) 100 85 70 50 30 20 15

Nota: La distancia de transmisión es una relación relativa con respecto al 100% a nivel "0".

Sugerencias

• Sitúe el mando en la posición "0" en lugares en los que no haya interferencias.
• Sitúe el mando en la posición en que no se produzca ninguna pérdida de recepción de señal del micrófono inalámbrico.

8.4. Detección de canal

Paso 1. Presione al mismo tiempo la tecla SET y la tecla NEXT durante más de un segundo.

Se iniciará la detección de canal, y se indicará el número de un canal libre parpadeando en el visualizador del número de canal.

Paso 2. Presione la tecla NEXT para seleccionar el canal.

Paso 3. Para ajustar el canal para la unidad, presione la tecla SET durante más un segundo hasta que el número que está parpadeando quede encendido permanentemente.

9. ESPECIFICACIONES

Fuente de alimentación Red de corriente alterna (debe utilizarse el adaptador CA que se incluye)
Consumo 130 mA (12 Vcc)
Frecuencia de recepción 506 – 867 MHz(506 – 538 MHz y 576 – 606 MHz para EE.UU./Canadá, 614 – 698 MHz para Brasil, 748,3 – 757,7 MHz y 803,3 – 805,7 MHz para Tailandia, 865 – 867 MHz para India)
Canales seleccionables 16 canales
Sistema de recepción Doble superheterodino
Sistema de diversidad Diversidad espacial
Salida de mezcla MIC: -60 dB*1, 600 Ω, balanceado, conector tipo XLR-3-32LÍNEA: -20 dB*1, 600 Ω, no balanceada, toma fónica
Entrada de mezcla -20 dB*1, 10 kΩ, no balanceada, toma fónica
Antena Antena de varilla
Sensibilidad de recepción	Superior a 90 dB, relación señal/ruido (entrada 20 dBμV, desviación 40 kHz)
Sensibilidad del silenciador	16 – 40 dBμV variable
Sistema silenciador(squelch)	Empleo conjunto del silenciamiento de ruido, del silenciamiento de portadora y del silenciamiento de tono
Frecuencia de tono	32,768 kHz
Indicador	ANT A/B, AF Peak, Alarma de la pila, Número de canal
Comprobación de canal	Exploración de las frecuencias utilizables
Relación señal/ruido	Superior a 104 dB (balanceada en A, salida balanceada)
Distorsión armónica	Menos el 1% (típica)
Respuesta en frecuencia	100 Hz – 15 kHz, ±3 dB
Temperatura de trabajo	-10°C a +50°C
Humedad operativa	30% a 85% de HR
Acabado	Resina, negro
Dimensions	206 (anchura) x 40,6 (altura) x 152,7 (profundidad) mm (excepto la antenna)
Peso	590 g

^1 0 dB = 1 V
Nota: El diseño y las especificaciones del producto pueden ser modificados sin previo aviso con objeto de mejorar sus prestaciones.
- Accesorios
Adaptador CA ^2 1
*2 No se suministra un adaptador de CA con la versión B02ER o C04ER.

SINTONIZADOR SEM FIO WT-5810

12. Conector de entrada de CC

15. Entrada de mistura AF (desbalanceada)
