Tipo de producto	Receptor inalámbrico UHF
Marca	TOA
Modelo	WT-5805
Alimentación	Adaptador de CA incluido, 12 V CC, 200 mA
Dimensiones (An x Al x Pr)	210 x 44 x 205.1 mm
Peso	700 g
Banda de frecuencia	506 a 867 MHz (según país)
Número de canales	64 frecuencias seleccionables
Sistema de recepción	Superheterodino doble, diversidad espacial
Salidas de audio	MIC/LINE seleccionable, jack no balanceado y XLR balanceado
Entrada de mezcla	-20 dB, 10 kΩ, jack phone no balanceado
Entradas de antena	75 Ω, BNC con alimentación fantasma (9 V CC, 30 mA máx.)
Pantalla	LCD con retroiluminación ajustable, indicadores RF/AF, indicadores varios
Control de squelch	Ajustable de 0 (sensibilidad máxima) a 6 (sensibilidad mínima)
Función de escaneo	Detección automática de canales disponibles
Montaje en rack	Posible con kits opcionales MB-WT3 (1 unidad) o MB-WT4 (2 unidades)
Accesorios incluidos	Adaptador de CA (excepto versiones B02ER/C04ER), 2 antenas de látigo
Temperatura de funcionamiento	-10 a +50 °C
Humedad de funcionamiento	30 a 85 % HR
Acabado	Resina, negro

Preguntas frecuentes - WT-5805 TOA

¿Cómo encender el receptor WT-5805?

Presione el botón POWER en el panel frontal para encender. La pantalla LCD muestra la frecuencia y los niveles RF/AF.

¿Cómo ajustar la frecuencia (canal) en el WT-5805?

Mantenga presionada la tecla Set durante un segundo para entrar en modo de ajuste. Seleccione 'SET CHANNEL' con las teclas Up/Down, luego presione Set. Use Up/Down para elegir el canal/frecuencia deseado y confirme con Set.

¿Cómo ajustar el nivel de squelch?

En modo de ajuste, seleccione 'SET SQ LEVEL' con Up/Down, presione Set, luego ajuste el nivel de 0 a 6 con Up/Down. Confirme con Set. Nivel 0 = sensibilidad máxima (alcance 100%), nivel 6 = sensibilidad mínima (alcance ~15%).

¿Cómo verificar los canales disponibles (escaneo)?

En modo de ajuste, seleccione 'CHANNEL CHECK' con Up/Down y presione Set. El receptor busca canales inactivos y los muestra. Use Up/Down para navegar por los resultados y Set para seleccionar un canal.

¿Qué significa el indicador AF PEAK?

El indicador AF PEAK se enciende cuando el nivel de salida de audio alcanza aproximadamente 3 dB por debajo del nivel de saturación. Indica que la señal de audio está cerca del recorte.

¿Cómo conectar varios receptores en cascada?

Use la salida MIX IN (jack phone no balanceado) del primer receptor para conectarla a la entrada MIX IN del segundo. Asegúrese de que las antenas estén correctamente conectadas en cada unidad.

¿Qué accesorios se incluyen con el WT-5805?

Se incluye el adaptador de CA (excepto versiones B02ER/C04ER). Se incluyen dos antenas de látigo para las entradas A y B.

¿Cómo montar el receptor en rack?

Use el kit opcional MB-WT3 para un solo receptor o MB-WT4 para dos receptores. Siga las instrucciones de montaje proporcionadas con el kit.

¿Qué distancia debe haber entre el micrófono y la antena?

Mantenga una distancia de al menos 3 metros entre el micrófono inalámbrico y la antena receptora para evitar fallos o ruidos.

¿Qué hacer en caso de interferencias de radio?

Use la función CHANNEL CHECK para encontrar un canal libre. Si las interferencias persisten, aumente el nivel de squelch o consulte a su distribuidor TOA.

MANUAL DE USUARIO WT-5805 TOA

1. PRECAUCIONES DE SEGURIDAD ..... 38
2. DESCRIPCIÓN GENERAL 39
3. CARACTERÍSTICAS 39
4. PRECAUCIONES PARA LA MANIPULACIÓN 40
5. NOMENCLATURA Y FUNCIONES Frontal .... 40 Posterior .... 41

6. UTILIZACIÓN 6.1. Funcionamiento básico .... 41 6.2. Ajustes de funciones .... 42

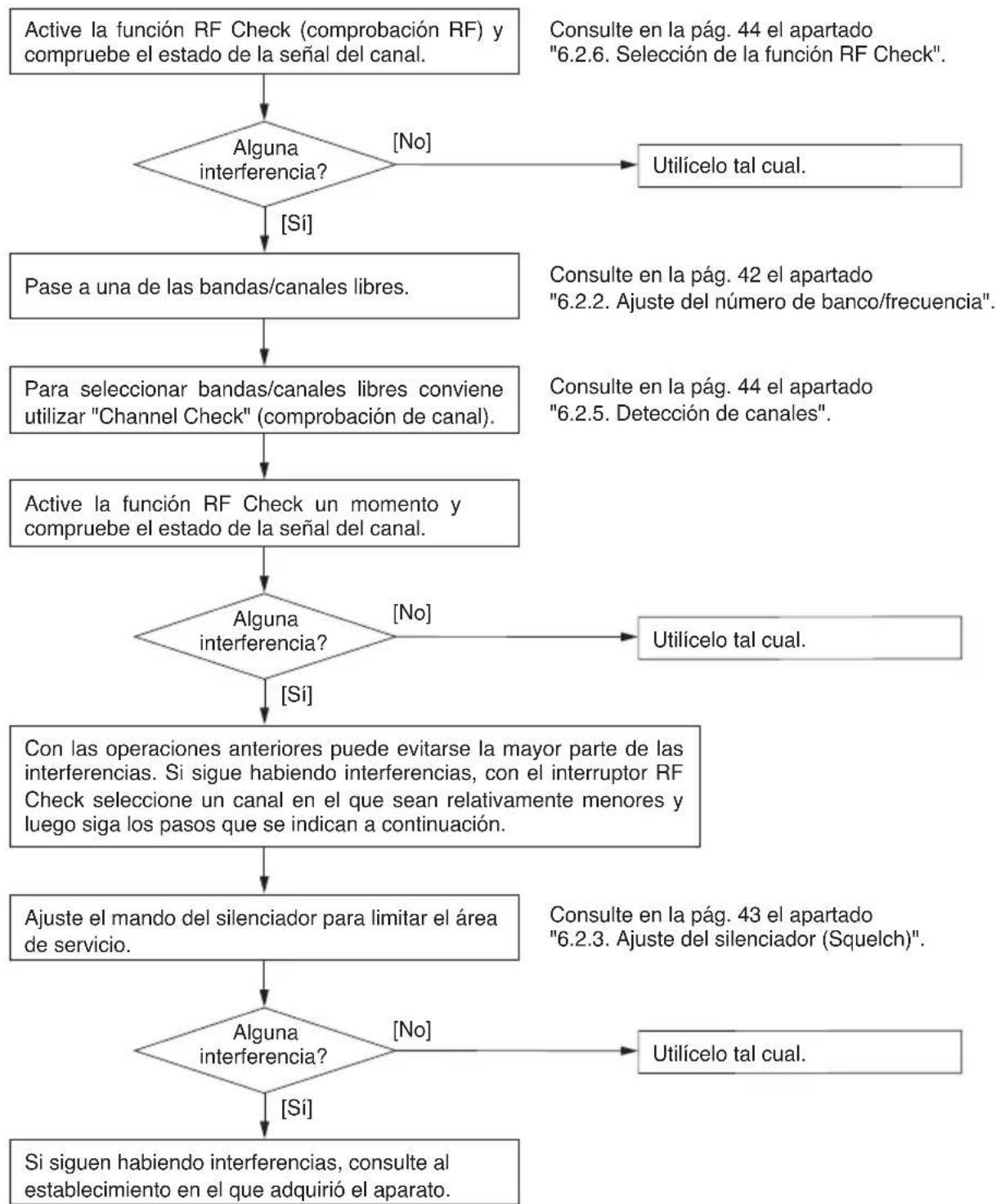

7. CÓMO COMPROBAR Y EVITAR LAS INTERFERENCIAS .... 45

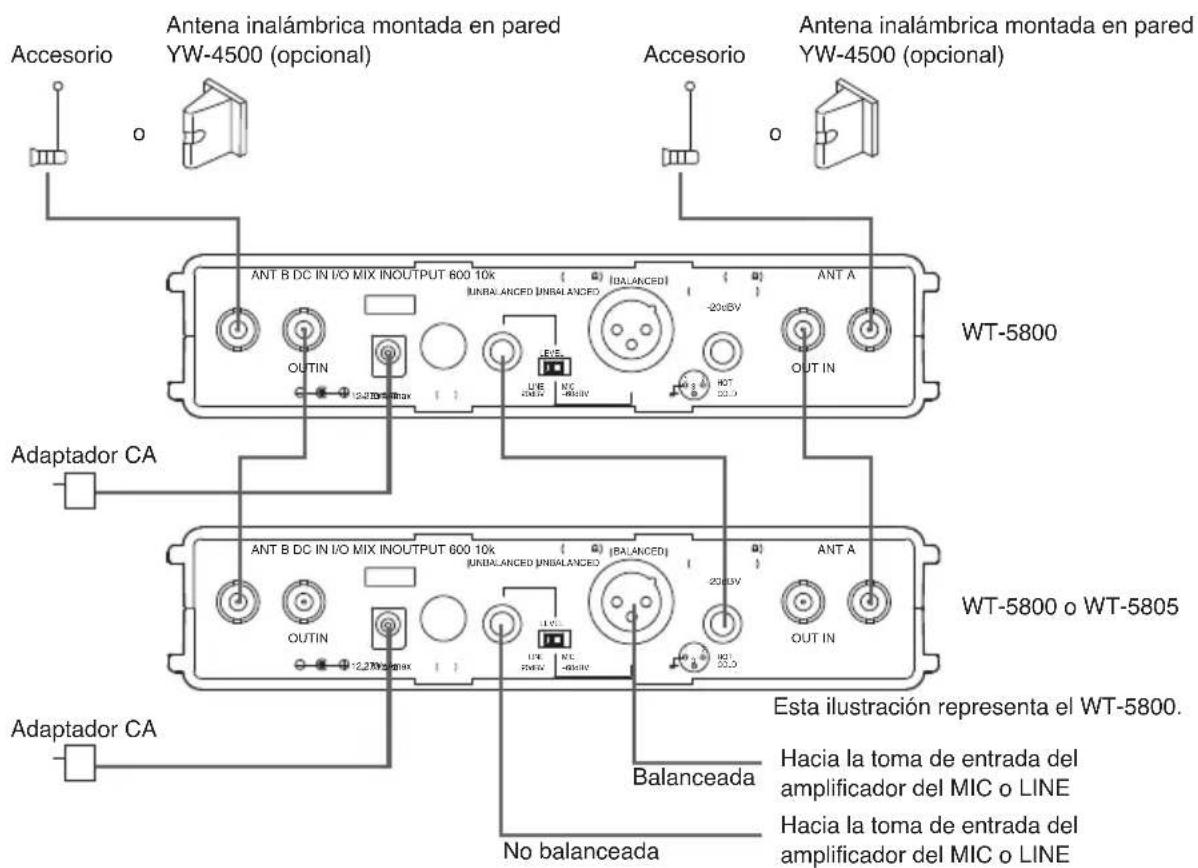

8. EJEMPLOS DE CONEXIÓN ..... 46

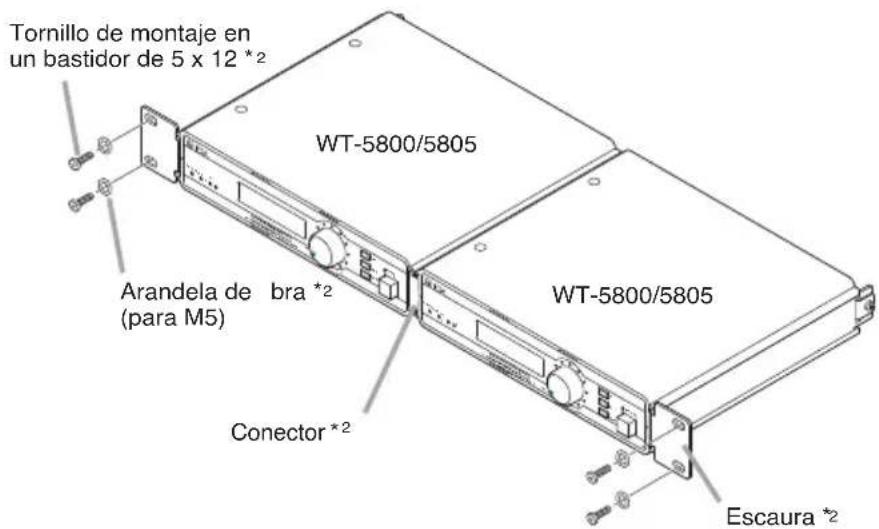

9. MONTAJE EN RACK 47
10. ESPECIFICACIONES .... 48 Accesorios .... 48 Producto opcional .... 48

1. PRECAUCIONES DE SEGURIDAD

• Lea atentamente las instrucciones contenidas en este capítulo antes de utilizar el aparato.
• Siga las instrucciones de este manual; los símbolos y mensajes de seguridad utilizados en el mismo se refieren a precauciones importantes que deben ser adoptadas.
• Le recomendamos asimismo que guarde este manual para realizar futuras consultas.

Símbolos y mensajes de seguridad

En este manual, los símbolos y mensajes de seguridad que figuran indicados a continuación se utilizan para prevenir daños personales y materiales que podrían producirse en caso de utilización indebida del aparato. Antes de utilizarlo, por tanto, lea atentamente este manual y recuerde los símbolos y mensajes de seguridad para identificar posibles riesgos.

ADVERTENCIA

Indica una situación potencialmente peligrosa en la que, si el aparato no se utiliza correctamente, pueden producirse lesiones graves o un accidente mortal.

Cuando instale el aparato

• No exponga el aparato a la lluvia o a salpicaduras de agua u otros líquidos. Ello podría provocar un incendio o una descarga eléctrica.
• Utilice el aparato únicamente con el voltaje especificado en el mismo. El uso de un voltaje superior al indicado podría originar un incendio o una descarga eléctrica.
• No corte, doble, dañe ni modifique el cable de alimentación. Evite utilizar el cable de alimentación cerca de fuentes de calor y no coloque nunca objetos pesados (incluido el propio aparato) sobre el mismo, ya que podría provocar un incendio o una descarga eléctrica.
• Evite instalar o montar el aparato en lugares inestables, como una mesa que no se apoye correctamente o una superficie inclinada, dado que podría caerse y ocasionar lesiones y/o daños materiales.
• Para evitar las consecuencias de caída de rayos, instale el aparato a una distancia de como mínimo cinco metros respecto al pararrayos, pero siempre dentro del área de protección (ángulo de 45°) del conductor. El impacto de un rayo puede originar incendios, descargas eléctricas y lesiones personales.
• Este aparato se halla concebido para ser utilizado en interiores. No lo instale en el exterior, dado que los agentes atmosféricos pueden afectar negativamente los componentes del aparato y hacer que éste se deteriore y ocasione lesiones personales. Asimismo, existe el peligro de que se produzcan descargas eléctricas si el aparato se moja debido a la lluvia.

Cuando utilice el aparato

- En el caso de que detecte cualquiera de las siguientes anomalías durante la utilización del aparato, desconéctelo inmediatamente, desenchufe el cable de alimentación de la red de corriente alterna y póngase en contacto con el distribuidor TOA más próximo. No intente utilizar el aparato en estas condiciones, ya que podría producirse un incendio o una descarga eléctrica.

· presencia de humo o de un olor extraño procedente del aparato
· penetración de agua o de cualquier objeto metálico en el aparato
· caída del aparato o rotura de la caja
· desperfectos en el cable de alimentación (el alma expuesta, desconexión, etc.)
- funcionamiento incorrecto (no produce sonido)

- No coloque vasos, tazas u otros recipientes que contengan líquidos ni objetos metálicos de ninguna clase encima del aparato. El vertido accidental de un líquido sobre el aparato o la introducción de un objeto metálico en el interior del mismo podría originar un incendio o descarga eléctrica.

- No toque el enchufe ni la antena durante una tormenta, ya que podría recibir una descarga eléctrica.

PRECAUCIÓN

Indica una situación potencialmente peligrosa en la que, si el aparato no se utiliza correctamente, pueden producirse lesiones personales leves o moderadas y/o daños materiales.

Cuando instale el aparato

• No enchufe ni desenchufe nunca el cable de alimentación con las manos mojadas, ya que podría recibir una descarga eléctrica.
• Cuando desenchufe el cable de alimentación, tire siempre de la clavija y nunca del propio cable. La utilización del aparato con un cable de alimentación deteriorado puede originar un incendio o una descarga eléctrica.
• Cuando deba trasladar el equipo, no olvide desenchufar el cable de alimentación de la toma de corriente. Si desplaza el aparato con el cable de alimentación enchufado, éste podría sufrir desperfectos, con el consiguiente riesgo de incendio o descarga eléctrica. Cuando desenchufe el cable de alimentación, hágalo siempre tirando de la clavija.
• No instale este aparato en lugares húmedos, polvorientos o expuestos a la luz solar directa, cerca de fuentes de calor o en lugares con acumulación de vapor o de humo con partículas de hollín en suspensión, ya que podría producirse un incendio o descarga eléctrica.
• Confíe la instalación de la antena a un distribuidor TOA, ya que esta operación debe ser realizada por personal cualificado. La caída de una antena mal instalada podría provocar una descarga eléctrica.

Cuando utilice el aparato

• No coloque objetos pesados encima del aparato, ya que podría caerse o romperse, con el consiguiente riesgo de lesiones personales y/o daños materiales. Además, el propio objeto puede caerse y ocasionar lesiones personales y/o daños materiales.
• Antes de poner en marcha el aparato, compruebe que el volumen se encuentra al mínimo. El fuerte ruido producido al encender la unidad con el volumen alto puede dañar el oído.
• No abra nunca la caja del aparato, ya que contiene piezas a temperatura elevada que podrían ocasionarle quemaduras. Envíe el aparato al distribuidor TOA más próximo para realizar cualquier operación de mantenimiento o reparación.
• Utilice el adaptador CA que se suministra con este aparato; el uso de un adaptador distinto podría provocar un incendio.
• La acumulación de polvo en la clavija de alimentación o en la toma de corriente puede ocasionar un incendio, por lo que es necesario limpiarlos periódicamente. Introduzca la clavija con firmeza en la toma de corriente.
• Cuando deba limpiar el aparato o cuando no precise utilizarlo durante 10 días o más, desconéctelo y desenchufe el cable de alimentación como medida de seguridad, ya que podría producirse un incendio o descarga eléctrica.
• Cualquier modificación realizada en este dispositivo sin la aprobación de TOA Corporation puede cancelar la autoridad otorgada al usuario para utilizar este equipo.

Las frecuencias comprendidas entre 865 MHz y 867 MHz no cumplen con la CE.

2. DESCRIPCIÓN GENERAL

El receptor inalámbrico WT-5800/5805 está diseñado para funcionar en la banda UHF y resulta adecuado para aplicaciones de voz y de refuerzo del habla. Está dotado de un circuito compresor/expansor que reduce al mínimo la influencia del ruido ambiental.

3. CARACTERÍSTICAS

• Un sintetizador PLL optimizado reduce considerablemente la variación de la frecuencia de oscilación provocada por los cambios de temperatura ambiental.

• La función Scan indica los canales libres disponibles y resulta útil para cambiar la frecuencia de trabajo.

• La pantalla LCD indica la frecuencia de trabajo que se está utilizando, así como los niveles RF y AF.

• Las salidas de distribución de antena (sólo el WT-5800) y las entradas audio en cascada facilitan la conexión de otra unidad para formar un sistema de dos canales.
• Tamaño compacto y elevada fiabilidad.

4. PRECAUCIONES PARA LA MANIPULACIÓN

• No olvide desconectar el aparato después de utilizarlo.
• Cuando monte el equipo en rack, escoja una posición en la que no pueda quedar expuesto a temperaturas elevadas.
• Instale el equipo lo más alejado posible de lámparas fluorescentes, equipos digitales, ordenadores personales y otros aparatos que generen interferencias de alta frecuencia.
• Sólo se pueden utilizar sistemas inalámbricos de la misma banda en un mismo lugar. Evite utilizar los sistemas en combinación con otros de banda diferente, ya que se podrían generar interferencias.
• Los receptores inalámbricos que se vayan a instalar en un mismo lugar deben funcionar en canales diferentes. Si se selecciona el mismo canal en ambos pueden producirse interferencias. La banda y el canal de los micrófonos inalámbricos deben ser idénticos a los de los receptores.
• Cuando utilice dos o más micrófonos inalámbricos, manténgalos alejados uno de otro al menos 50 cm para evitar perturbaciones o interferencias.
• Mantenga el micrófono inalámbrico a una distancia mínima de 3 m respecto a la antena receptora. El uso del micrófono a una distancia inferior puede provocar perturbaciones o interferencias.
• Conecte al menos dos antenas receptoras (una para el canal A y una para el canal B).

5. NOMENCLATURA Y FUNCIONES

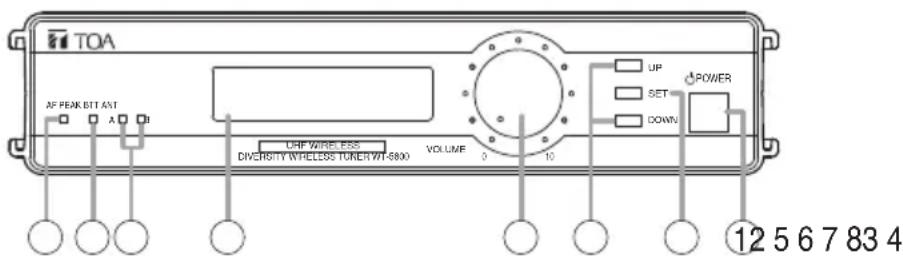

[Frontal]

Esta ilustración representa el WT-5800.

1. Interruptor
   Presione este interruptor para conectar la alimentación, y presiónelo de nuevo para desconectarla.
2. Luz AF Peak (frecuencia audio máxima)
   Se enciende cuando el nivel de salida se encuentra unos 3 dB por debajo del nivel de distorsión.
3. Lámpara de alarma de la pila
   Se enciende cuando queda poca carga de la pila del micrófono inalámbrico correspondiente.

4. Luces de recepción
   La luz de A (izquierda) o B (derecha) se enciende en amarillo cuando el sintonizador recibe una senál de radio.

5. Pantalla LCD
   Muestra la frecuencia de recepción y los niveles de RF/AF en 6 pasos cuando la unidad está en el estado normal de funcionamiento.
   En el modo de ajuste, la pantalla muestra los elementos de ajuste y su contenido.

6. Mando de volumen

Control del nivel de salida.

1. Teclas UP/DOWN

Sirven para seleccionar los elementos visualizados en la pantalla.

1. Tecla SET

Cuando se presiona en el estado normal de funcionamiento, configura la unidad en modo de ajuste. En el modo de ajuste, al presionar la tecla SET se determina el elemento de ajuste seleccionado y se registra su contenido.

[Posterior]

9. Entrada de antena A, B

Entrada: 75 Ω, BNC

Si el sistema inalámbrico debe cubrir un área relativamente reducida, utilice las dos antenas de varilla que se suministran, una de las cuales debe montarse con un ángulo de 45° con respecto a la vertical.

10. Salida de distribución de antena A, B (Sólo el WT-5800)

75 Ω, BNC

11. Gancho para cable

Sujete en esta pieza el cable de alimentación.

Cable de alimentación

Gancho para cable

12. Toma de entrada CC

Conecte el cable de alimentación del adaptador de CA suministrado, o su equivalente, a este enchufe.

13. Puerto I/O

Sólo se emplea para el servicio técnico.

14. Salida de la AF (audiofrecuencia)

Seleccionable entre -20 dB* / -60 dB*, no balanceada, enchufe para audio.

15. Seleccionador del nivel de salida de la AF (audiofrecuencia)

Establece el nivel de salida de la AF mediante la selección de ya sea MIC (MICRÓFONO, -60 dB*/600 Ω) o LINE (LÍNEA, -20 dB*/600 Ω).

16. Salida de AF (audiofrecuencia)

Seleccionable entre -20dB^ / -60dB^ , balanceada, conector XLR, tipo macho (Pin No. 2: Positivo)

17. Salida de mezcla de AF (audiofrecuencia)

-20 dB*, 10 kΩ, no balanceada, enchufe para audio.

Conecta a la toma de salida de otra unidad de AF.

$$ ^ {*} 0 \mathrm{dB} = 1 \mathrm{V} $$

6. UTILIZACIÓN

6.1 Funcionamiento básico

Paso 1. Conecte la alimentación, y la pantalla LCD mostrará la frecuencia de recepción y los niveles de RF/AF.

Paso 2. La luz de recepción se enciende cuando el receptor recibe señal de su misma frecuencia.

Paso 3. Ajuste el volumen.

El nivel de salida aumenta al girar el mando en el sentido de las agujas del reloj y disminuye al girarlo en sentido contrario.

6.2. Ajustes de funciones

[Teclas utilizadas en el modo de ajuste]

Elementos de ajuste visualizados en la pantalla LCD

Las indicaciones que se visualizan van cambiando de "SET CHANNEL", "SET BANK", "SET SQ LEVEL", "SET LCD POWER", "CHANNEL CHECK", "RF CHECK", "About Model" y "Exit" cada vez que se presiona la tecla UP, o la tecla DOWN para la acción inversa.

6.2.1. Ajuste del canal (frecuencia)

Paso 1. Presione la tecla SET durante un segundo aproximadamente hasta que la pantalla muestre el primer elemento de ajuste "SET CHANNEL".

La unidad se configura en el modo de ajuste.

Paso 2. Presione la tecla SET, y entonces la pantalla mostrará el canal y la frecuencia actualmente ajustados con la indicación del prefijo ">=". (Ejemplo: >=8: 805,000 MHz)

Paso 3. Seleccione el canal/frecuencia deseado con la tecla UP o DOWN.

El contenido visualizado en la pantalla LCD irá cambiando cada vez que se presione la tecla UP o DOWN.

Paso 4. Presione la tecla SET para registrar el canal/frecuencia seleccionado.

Así se termina el ajuste del canal (frecuencia), y en la pantalla LCD se muestra la indicación de "SET CHANNEL".

Nota

Para dejar sin cambios el canal/frecuencia original, seleccione "Exit" con la tecla UP o DOWN y presione la tecla SET. Luego, se visualiza nuevamente la indicación de "SET CHANNEL".

Paso 5. Cuando no se requiera ningún otro ajuste, seleccione "Exit" con la tecla UP o DOWN y presione la tecla SET.

La unidad retornará al estado normal de funcionamiento.

6.2.2. Ajuste del número de banco/frecuencia

Paso 1. Presione la tecla SET durante más de un segundo para configurar la unidad unidad en el modo de ajuste.

Paso 2. Seleccione el elemento de ajuste "SET BANK" con la tecla UP o DOWN.

Paso 3. Presione de nuevo la tecla SET, y entonces la pantalla mostrará el numero de banco y la frecuencia actualmente ajustados con la indicación del prefijo ">=". (Ejemplo: >=1:7 805,000 MHz)

Paso 4. Seleccione el número de banco/frecuencia deseado con la tecla UP o DOWN.

El contenido visualizado en la pantalla LCD irá cambiando cada vez que se presione la tecla UP o DOWN.

Paso 5. Presione la tecla SET para registrar el número de banco/frecuencia seleccionado.

Así se termina el ajuste del número de banco/frecuencia, y en la pantalla LCD se muestra la indicación de "SET BANK".

Nota

Para dejar sin cambios el número de banco/frecuencia original, seleccione "Exit" con la tecla UP o DOWN y presione la tecla SET. Luego, se visualiza nuevamente la indicación de "SET BANK".

Paso 6. Cuando no se requiera ningún otro ajuste, seleccione "Exit" con la tecla UP o DOWN y presione la tecla SET.

La unidad retornará al estado normal de funcionamiento.

6.2.3. Selección del nivel del silenciador

El receptor WT-5800/5805 tiene la función squelch (filtro de sonido) que elimina virtualmente el ruido ambiental y otras señales de audio indeseadas de los sistemas de micrófonos inalámbricos mediante el silenciamiento de la salida cuando la señal recibida es inferior a un nivel determinado de potencia de señal. Esta potencia de señal se puede modificar por medio del control del squelch.

Paso 1. Presione la tecla SET durante más de un segundo para configurar la unidad en el modo de ajuste.

Paso 2. Seleccione el elemento de ajuste "SET SQ LEVEL" con la tecla UP o DOWN.

Paso 3. Presione la tecla SET, y entonces aparecerá por pantalla la indicación "RF>" que indica que la unidad está lista para ajustar el nivel de silenciamiento.

Paso 4. Ajuste el nivel de silenciamiento consultando el medidor gráfico de barras en pantalla (6 segmentos) que puede cambiarse con la tecla UP o DOWN.

Paso 5. Presione la tecla SET para registrar el valor seleccionado.

Así se termina el ajuste del nivel de silenciamiento, y por pantalla se visualiza de nuevo la indicación de "SET SQ LEVEL".

Nota

Para dejar sin cambios el valor original, seleccione "Exit" con la tecla UP o DOWN y presione la tecla SET. Luego, se visualiza nuevamente la indicación de "SET SQ LEVEL".

Paso 6. Cuando no se requiera ningún otro ajuste, seleccione "Exit" con la tecla UP o DOWN y presione la tecla SET.

La unidad retornará al estado normal de funcionamiento.

El nivel de silenciamiento va de "0" a "6". La sensibilidad del sintonizador inalámbrico es la más alta y pueden recibirse las señales de radio en zonas amplias cuando se ha seleccionado el nivel "0", mientras que el nivel "6" proporciona la sensibilidad más baja, limitando la recepción de señales sólo a áreas reducidas.

La distancia de transmisión de señal del micrófono inalámbrico varía considerablemente según las condiciones ambientales. En el cuadro siguiente se indica, a título orientativo, el ajuste del mando del silenciador en función de la distancia de transmisión.

Graduación del modo del silenciador (squelch)	0	1	2	3	4	5	6
Distancia de transmisión (%)	100	85	70	50	30	20	15

Nota: La distancia de transmisión es una relación relativa con respecto al 100% a nivel "0".

Sugerencias

- Sitúe el mando en la posición "0" en lugares en los que no haya interferencias.

- Sitúe el mando en la posición en que no se produzca ninguna pérdida de recepción de señal del micrófono inalámbrico.

6.2.4. Ajuste de la iluminación posterior de la pantalla LCD

Paso 1. Presione la tecla SET durante más de un segundo para configurar la unidad en el modo de ajuste.

Paso 2. Seleccione el elemento de ajuste "SET LCD POWER" con la tecla UP o DOWN.

Paso 3. Presione la tecla SET, y entonces se visualizará el ajuste del brillo en la pantalla.

Paso 4. Seleccione "HIGH (Claro)" o "LOW (Oscuro)" con la tecla UP o DOWN.

Paso 5. Presione la tecla SET para registrar el nivel del brillo seleccionado.

Así se termina el ajuste del brillo, y por pantalla se visualiza de nuevo a la indicación de "SET LCD POWER".

Paso 6. Cuando no se requiera ningún otro ajuste, seleccione "Exit" con la tecla UP o DOWN y presione la tecla SET.

La unidad retornará al estado normal de funcionamiento.

6.2.5. Detección de canales

Paso 1. Presione la tecla SET durante más de un segundo para configurar la unidad en el modo de ajuste.

Paso 2. Seleccione el elemento de ajuste "CHANNEL CHECK" con la tecla UP o DOWN.

Paso 3. Presione la tecla SET.

Se iniciará la detección de canal, y se indicará el número de un canal con la frecuencia en la pantalla. Cuando hay 2 o más canales libres, puede visualizarse cada uno de ellos en secuencia con la tecla UP o DOWN. Si no se detecta ningún canal libre, se visualiza "Vacant CHANNEL doesn't exist".

Paso 4. Presione la tecla SET para registrar el canal seleccionado.

Así se termina la detección de canal, y se visualiza de nuevo la indicación de "CHANNEL CHECK".

Nota

Para dejar sin cambios el canal original, seleccione "Exit" con la tecla UP o DOWN y presione la tecla SET. Luego, se visualiza nuevamente la indicación de "CHANNEL CHECK".

Paso 5. Cuando no se requiera ningún otro ajuste, seleccione "Exit" con la tecla UP o DOWN y presione la tecla SET.

La unidad retornará al estado normal de funcionamiento.

6.2.6. Selección de la función RF Check (comprobación RF)

Paso 1. Reduzca el volumen (si se selecciona la función RF Check cuando no hay señal se generará mucho ruido).

Paso 2. Presione la tecla SET durante más de un segundo para configurar la unidad en el modo de ajuste.

Paso 3. Seleccione el elemento de ajuste "RF CHECK" con la tecla UP o DOWN.

Paso 4. Presione la tecla SET para comprobar los canales libres escuchando el sonido.

La antena de recepción cambia entre la Antena A y la Antena B cada vez que se presione la tecla UP o DOWN.

Paso 5. Presione de nuevo la tecla SET después de haber terminado la comprobación.

Así se sale del modo de comprobación de RF, y se visualiza de nuevo la indicación de "RF CHECK".

Paso 6. Cuando no se requiera ningún otro ajuste, seleccione "Exit" con la tecla UP o DOWN y presione la tecla SET.

La unidad retornará al estado normal de funcionamiento.

6.2.7. Confirmación de la versión del firmware

Paso 1. Presione la tecla SET durante más de un segundo para configurar la unidad en el modo de ajuste.

Paso 2. Seleccione el elemento de ajuste "About Model" con la tecla UP o DOWN.

Paso 3. Presione la tecla SET para visualizar la versión del firmware.

Paso 4. Presione de nuevo la tecla SET para salida del modo de visualización del firmware.

Se visualiza de nuevo la indicación de "About Model".

Paso 5. Cuando no se requiera ningún otro ajuste, seleccione "Exit" con la tecla UP o DOWN y presione la tecla SET.

La unidad retornará al estado normal de funcionamiento.

7. CÓMO COMPROBAR Y EVITAR LAS INTERFERENCIAS

[Secuencia de acciones (diagrama de acciones)]

8. EJEMPLOS DE CONEXIÓN

Debe conectar al menos dos antenas receptoras (una para el canal A y una para el canal B).

[Ejemplo 1]

[Ejemplo 2]

9. MONTAJE EN RACK

- Para montar una unidad WT-5800/5805, utilice el kit de montaje opcional MB-WT3.

*1 Partes componentes del MB-WT3.*

- Para montar dos unidades WT-5800/5805, utilice el kit de montaje opcional MB-WT4.

*2 Partes componentes del MB-WT4.

10. ESPECIFICACIONES

N.° de modelo WT-5800 WT-5805
Fuente de alimentación Red de corriente alterna (debe utilizarse el adaptador CA que se incluye)
Consumo 250 mA (12 V CC)		200 mA (12 V CC)
Frecuencia de recepción 506 – 867 MHz(506 – 538 MHz y 576 – 606 MHz para EE.UU./Canadá, 614 – 698 MHz para Brasil, 748,3 – 757,7 MHz y 803,3 – 805,7 MHz para Tailandia, 865 – 867 MHz para India)
Canales seleccionables 64 frecuencias
Sistema de recepción Doble superheterodino
Sistema de diversidad Diversidad espacial(diversidad verdadera)		Diversidad espacial
Salida de mezcla Seleccionable entre MIC/LINE –60 dB*1 (MIC) / –20 dB* (LINE), 600 ΩEnchufe de audio (no balanceada), conector tipo XLR-3-32 (balanceada)
Entrada de mezcla	–20 dB*1, 10 kΩ, no balanceada, conector tipo Jack
Entrada de antena	75Ω, BNC (alimentación "phantom" para antena), 9 Vcc, 30 mA (máx.)
Salida de antena	75Ω, BNC (ganancia 0 dB)	—
Sensibilidad de recepción	Superior a 90 dB, relación señal/ruido (entrada 20 dBμV, desviación 40 kHz)
Sensibilidad del silenciador	16 – 40 dBμV variable
Sistema silenciador	Uso conjunto de silenciador de ruido, portadora y tono.
Frecuencia de tono	32.768 kHz
Indicador	Audio (6 segmentos), RF (6 segmentos), ANT A/B, Audio (máximo), Lámpara de alarma de la pila
Comprobación de canales	Exploración de frecuencias utilizables
Relación señal/ruido	Superior a 110 dB (balanceada en A, salida balanceada)
Distorsión armónica	Menos del 1% (típica)
Respuesta en frecuencia	100 Hz – 15 kHz, ±3 dB
Temperatura de trabajo	–10°C a +50°C
Humedad operativa	30% a 85% de HR
Acabado	Resina, negro
Dimensiones	210 (anchura) x 44 (altura) x 205,1 (profundidad) mm
Peso	700 g

^*1 0 dB = 1 V
Nota: El diseño y las especificaciones del producto pueden ser modificados sin previo aviso con objeto de mejorar sus prestaciones.

- Accesorios

*2 No se suministra un adaptador de CA con la versión B02ER o C04ER.

- Producto opcional

Kit de montaje en rack: MB-WT3 (para montaje en rack de 1 unidad WT-5800/5805)

MB-WT4 (para montaje en rack de 2 unidades WT-5800/5805)

SINTONIZADORES SEM FIO WT-5800

WT-5805

11. Gancho para cabo

12. Conector de entrada de CC

17. Entrada de mistura AF

Conector tipo fone de -20 dB*, 10 kΩ, desbalanceado.
