Produkttyp	UHF Funkempfänger
Marke	TOA
Modell	WT-5805
Stromversorgung	Mitgeliefertes Netzteil, 12 V DC, 200 mA
Abmessungen (B x H x T)	210 x 44 x 205,1 mm
Gewicht	700 g
Frequenzbereich	506 bis 867 MHz (je nach Land)
Kanalanzahl	64 wählbare Frequenzen
Empfangssystem	Doppel-Superheterodyn, Raumdiversität
Audioausgänge	Umschaltbar MIC/LINE, unsymmetrische Klinke und symmetrischer XLR
Mixeingang	-20 dB, 10 kΩ, unsymmetrische Klinke
Antenneneingänge	75 Ω, BNC mit Phantomspeisung (9 V DC, max. 30 mA)
Anzeige	LCD mit einstellbarer Hintergrundbeleuchtung, RF/AF-Anzeigen, verschiedene Status-LEDs
Rauschunterdrückung (Squelch)	Einstellbar von 0 (maximale Empfindlichkeit) bis 6 (minimale Empfindlichkeit)
Scan-Funktion	Automatische Erkennung freier Kanäle
Rackmontage	Möglich mit optionalen Kits MB-WT3 (1 Einheit) oder MB-WT4 (2 Einheiten)
Mitgeliefertes Zubehör	Netzteil (außer Versionen B02ER/C04ER), 2 Stabantennen
Betriebstemperatur	-10 bis +50 °C
Betriebsfeuchtigkeit	30 bis 85 % relative Luftfeuchtigkeit
Gehäusematerial	Kunststoff, schwarz

Häufig gestellte Fragen - WT-5805 TOA

Wie schalte ich den WT-5805 Empfänger ein?

Drücken Sie die POWER-Taste auf der Vorderseite, um das Gerät einzuschalten. Das LCD zeigt dann die Frequenz und die RF/AF-Pegel an.

Wie stelle ich die Frequenz (Kanal) am WT-5805 ein?

Halten Sie die Set-Taste eine Sekunde lang gedrückt, um in den Einstellmodus zu gelangen. Wählen Sie mit den Tasten Up/Down 'SET CHANNEL' aus und drücken Sie dann Set. Verwenden Sie Up/Down, um den gewünschten Kanal/die gewünschte Frequenz auszuwählen, und bestätigen Sie mit Set.

Wie stelle ich den Squelch-Pegel ein?

Wählen Sie im Einstellmodus mit Up/Down 'SET SQ LEVEL' aus, drücken Sie Set, und stellen Sie dann den Pegel mit Up/Down von 0 bis 6 ein. Bestätigen Sie mit Set. Pegel 0 = maximale Empfindlichkeit (Reichweite 100%), Pegel 6 = minimale Empfindlichkeit (Reichweite ~15%).

Wie überprüfe ich verfügbare Kanäle (Scan)?

Wählen Sie im Einstellmodus mit Up/Down 'CHANNEL CHECK' aus und drücken Sie Set. Der Empfänger sucht nach freien Kanälen und zeigt sie an. Verwenden Sie Up/Down, um die Ergebnisse zu durchlaufen, und Set, um einen Kanal auszuwählen.

Was bedeutet die LED AF PEAK?

Die AF PEAK-LED leuchtet auf, wenn der Audioausgangspegel etwa 3 dB unter dem Sättigungspegel liegt. Sie zeigt an, dass das Audiosignal nahe der Übersteuerung ist.

Wie schließe ich mehrere Empfänger in Kaskade an?

Verwenden Sie den MIX IN-Ausgang (unsymmetrische Klinke) des ersten Empfängers, um ihn mit dem MIX IN-Eingang des zweiten zu verbinden. Stellen Sie sicher, dass die Antennen an jedem Gerät korrekt angeschlossen sind.

Welches Zubehör wird mit dem WT-5805 mitgeliefert?

Das Netzteil wird mitgeliefert (außer Versionen B02ER/C04ER). Zwei Stabantennen für die Eingänge A und B sind enthalten.

Wie montiere ich den Empfänger im Rack?

Verwenden Sie das optionale Kit MB-WT3 für einen einzelnen Empfänger oder MB-WT4 für zwei Empfänger. Befolgen Sie die mit dem Kit gelieferten Montageanleitungen.

Welcher Abstand sollte zwischen Mikrofon und Antenne eingehalten werden?

Halten Sie einen Abstand von mindestens 3 Metern zwischen dem drahtlosen Mikrofon und der Empfangsantenne ein, um Störungen oder Rauschen zu vermeiden.

Was tun bei Funkstörungen?

Verwenden Sie die Funktion CHANNEL CHECK, um einen freien Kanal zu finden. Wenn die Störungen anhalten, erhöhen Sie den Squelch-Pegel oder wenden Sie sich an Ihren TOA-Händler.

BEDIENUNGSANLEITUNG WT-5805 TOA

DRAHTLOSEMPFÄNGER WT-5800

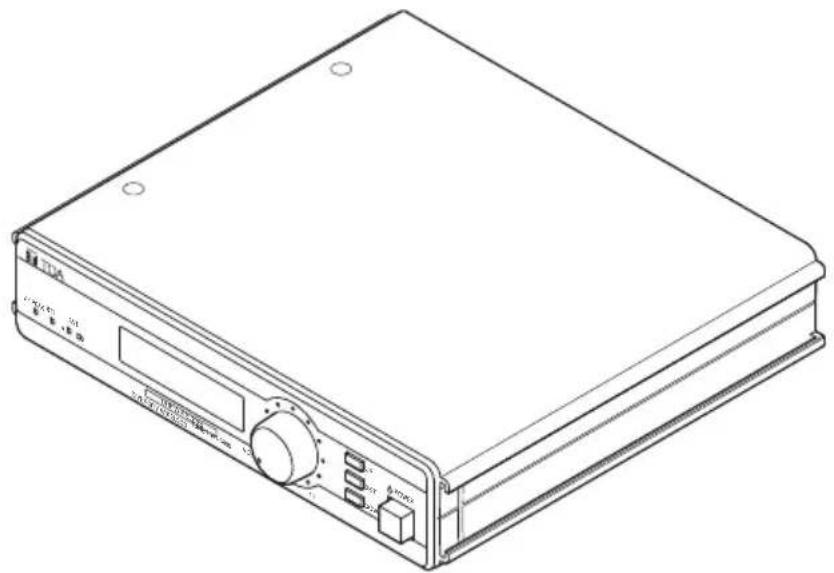

WT-5805

1. SICHERHEITSHINWEISE 14
2. ALLGEMEINE BESCHREIBUNG ..... 14
3. LEISTUNGSMERKMALE 14
4. HINWEISE ZUM BETRIEB 15
5. BEDIENELEMENTE
   Vorderseite 15
   Rückseite 16

6. BETRIEB
   6.1. Inbetriebnahme 17
   6.2. Funktionseinstellungen 17

7. MAßNAHMEN BEI STÖRUNGEN
   (ABLAUF DER MASSNAHMEN) 21

8. ANSCHLUßBEISPIELE 22

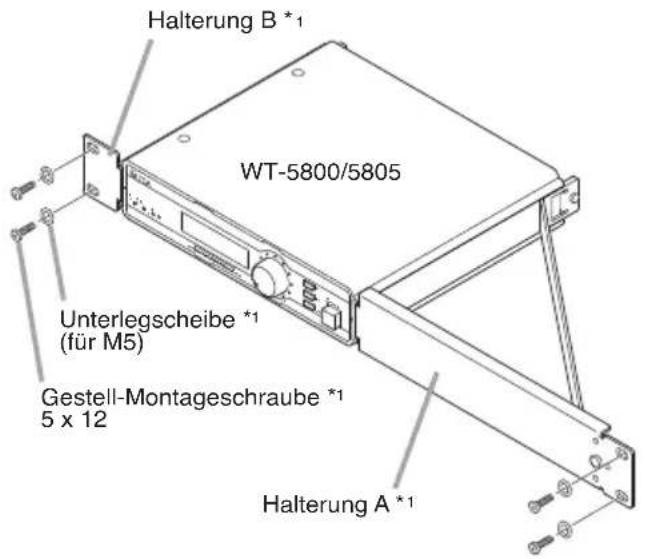

9. GESTELLSCHRANKMONTAGE ..... 23
   10.TECHNISCHE DATEN 24
   Zubehör 24
   Optionales Zubehör 24

1. SICHERHEITSHINWEISE

Die folgenden Sicherheits- und Warnhinweise sind zu Ihrem Schutz aufgeführt. Bitte lesen Sie diese sorgfältig durch.

WARNUNG

Zeigt eine potenziell gefährliche Situation auf.

Die Nichtbeachtung der Warnhinweise kann zu Verletzungen, möglicherweise auch mit tödlichem Ausgang, führen.

• Das Gerät darf niemals direktem Regen ausgesetzt werden. Aufstellorte, an dem das Gerät mit Wasser oder anderen Flüssigkeiten bespritzt werden kann, sind zu vermeiden. Nicht in feuchten oder staubigen Räumen installieren, nicht direktem Sonnenlicht aussetzen oder in unmittelbarer Umgebung einer Heizung aufstellen.
• Das Gerät darf nur mit der angegebenen Netzspannung betrieben werden.
• Niemals die Kabel knicken, schneiden oder anderweitig beschädigen. Niemals die Kabel in direkter Umgebung einer Heizung verlegen oder schwere Gegenstände darauf stellen.
• Den Stecker niemals mit nassen Händen berühren, da dies einen elektrischen Schlag zur Folge haben kann.
• Niemals am Kabel zerren, um den Stecker aus der Steckdose zu ziehen. Ein dadurch verursachter Kurzschluss kann ein Feuer auslösen oder jemand könnte durch einen elektrischen Schlag verletzt werden.
• Installieren Sie das Gerät in einen Mindestabstand von 5 m zum nächstliegenden Blitzableiter.
• Stellen Sie das Gerät auf eine stabile und tragfähige Unterlage.
• Stellen Sie keine Flüssigkeiten auf dem Gerät ab.
• Stellen Sie keine schweren Gegenstände auf dem Gerät ab.
• Beenden Sie den Betrieb sofort, wenn vom Gerät Rauch oder Brandgeruch ausgeht, Wasser oder ein metallischer Gegenstand eingedrungen sind oder eine Fehlfunktion auftritt (z.B. Tonausfall)
• Service- oder Reparaturarbeiten dürfen nur durch authorisiertes Fachpersonal durchgeführt werden.
  • Die Steckdose sollte gut zugänglich in der Nähe des Gerätes installiert sein.
• Bei allen Veränderungen an diesem Gerät, die nicht durch die TOA Corporation gebilligt wurden, erlischt die Garantie.

Die Frequenzen zwischen 865 MHz und 867 MHz sind nicht CE-konform.

2. ALLGEMEINE BESCHREIBUNG

Der WT-5800/5805 ist ein UHF-Empfänger für die TOA Drahtlosmikrofone. Er ist sowohl für Sprach- als auch Gesangsanwendungen konzipiert. Der eingebaute Kompander minimiert den Einfluss von Störgeräuschen.

3. LEISTUNGSMERKMALE

• Der optimierte PLL-stabilisierte Empfänger sorgt für hervorragende Frequenzstabilität auch bei wechselnden Umgebungsbedingungen.
• Mit der eingebauten Suchfunktion werden freie Frequenzen ermittelt und angezeigt.
• Das LCD-Display zeigt die aktuell verwendete Frequenz sowie HF- und Audiosignalpegel an.
• Zwei WT-5800 lassen sich zu einem Zweikanal-System verbinden. Dazu sind die Antenneneingänge auf Ausgangsanschlüsse durchgeschleift (nur für WT-5800) und die entsprechenden Audio-Verbindungen vorgesehen.
• Der WT-5800 ist kompakt aufgebaut und zuverlässig in der Funktion.

4. HINWEISE ZUM BETRIEB

• Stellen Sie sicher, dass der Empfänger nach Gebrauch wieder ausgeschaltet wird.
• Vermeiden Sie hohe Umgebungstemperaturen für den Empfänger. Beachten Sie dies besonders bei der Montage in Gestellschränken.
• Stellen Sie den Empfänger möglichst weit entfernt von potentiellen HF-Störungsquellen wie z.B. PC's, Leuchtstoffröhren und digitalen Geräten auf.
• Das Mikrofon und der zugeordnete Empfänger müssen auf dieselbe Frequenzbank und denselben Frequenzkanal eingestellt sein. Andernfalls können Störgeräusche auftreten.
• Halten Sie zwischen mehreren Drahtlosmikrofonen einen Mindestabstand von 50 cm ein. Sie vermeiden damit Fehlfunktionen oder Störgeräusche.
• Halten Sie das kabellose Mikrofon mindestens 3 m entfernt von der Empfangsantenne. Wenn das Mikrofon in unmittelbarer Nähe der Antenne verwendet wird, kann dies zu Störgeräuschen oder Funktionsstörungen führen.
• Schließen Sie an jeden Antenneneingang eine Antenne an.

5. BEDIENELEMENTE

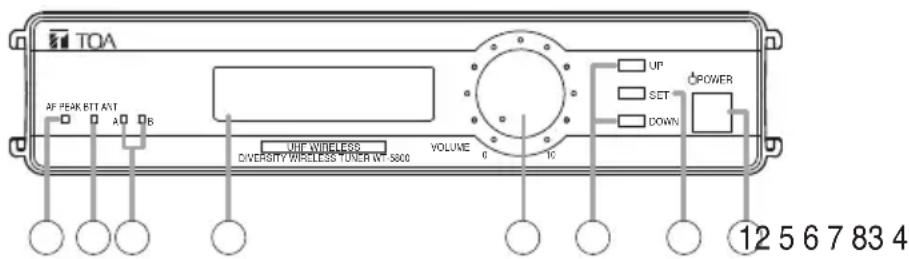

[Vorderseite]

Diese Abbildung stellt das Modell WT-5800 dar.

1. Ein/Ausschalter

2. Aussteuerungsanzeige

Diese LED leuchtet bei Übersteuerungsgefahr auf. Sie sollte im Normalbetrieb nur kurzzeitig aufblinken.

3. Batteriewarnanzeige

Diese Anzeige leuchtetauf, wenn die Batteriespannung im entsprechenden Drahtlosmikrofon abfällt.

4. Empfangsanzeigeanzeigen

Entweder Anzeige A (links) oder B (rechts) leuchten gelb auf, sobald der Tuner ein Signal empfängt.

5. LCD-Anzeigefeld

Im normalen Betriebszustand werden hier die Empfangsfrequenzen und die RF/AF-Pegel in 6 Stufen angezeigt.

Im Eingabemodus werden die Einstellungen und die Inhalte an diesem Display angezeigt.

6. Ausgangspegelsteller

7. Aufwärts-/Abwärtstasten

Diese Tasten dienen zur Wahl der am Display angezeigten Einstellungen.

8. Eingabetaste

Durch Drücken dieser Taste im normalen Betriebszustand wird der Eingabemodus aktiviert. Wenn die Eingabetaste im Eingabemodus gedrückt wird, werden die gewählten Einstellungen gespeichert.

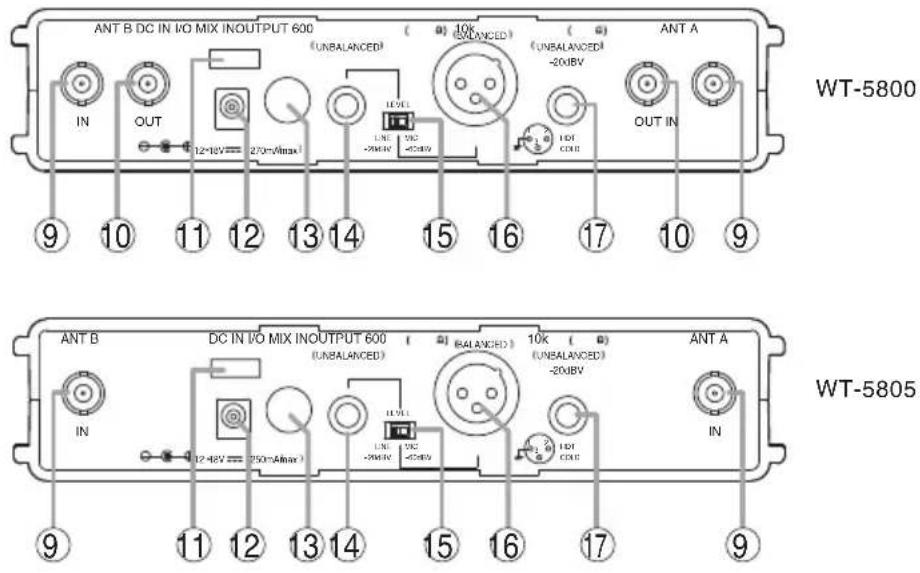

[Rückseite]

Schließen Sie hier eine der beiden Empfangsantennen an. Verwenden Sie die mitgelieferten Stabantennen nur bei relativ kleinen Entfernungen und bringen Sie dann eine von Ihnen in einem Winkel von ca. 45° an.

10. Antennenausgang A, B für Durchschleifung (nur für WT-5800)

75 Ω, BNC

11. Kabelsicherung

Befestigen Sie hier das Kabel vom Netzteil.

Netzkabel

Zugentlastung

12.DC-Eingangsbuchse

Schließen Sie das Netzkabel des mitgelieferten Netzteils oder eines gleichwertigen Geräts an diese Buchse an.

13. I/O-Anschluss

Dieser Anschluss wird nur für Wartungsarbeiten verwendet.

14. Audio-Ausgang

-20 dB*/-60 dB* wählbar, unsymmetrisch, Klinkenbuchse.

15. Regler für Audio-Ausgangspegel

Stellen Sie den Ausgangspegel des Audiosignals ein, indem Sie MIC (-60 dB*/600 Ω) oder LINE (-20 dB*/600 Ω) auswählen.

16. Audio-Ausgang

-20 dB*/-60dB* wählbar, symmetrisch, XLR-Buchse, männlich (Pin #2 spannungsführend)

17. Audio-Eingang

-20 dB*, 10 kΩ, unsymmetrisch, Klinkenbuchse. Zur Verbindung mit dem Audio-Ausgang eines zweiten Gerätes.

$$ ^ {*} 0 \mathrm{dB} = 1 \mathrm{V} $$

6. BETRIEB

6.1 Inbetriebnahme

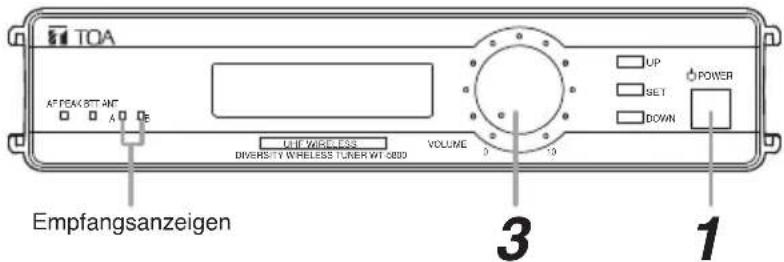

Schritt 1. Die Spannungsversorgung einschalten, worauf am LCD-Anzeigefeld die Empfangsfrequenz und die RF/AF-Pegel angezeigt werden.

Schritt 2. Schalten Sie das Drahtlosmikrofon ein. Die Empfangsanzeigen des WT-5800/5805 müssen dann aufl euchten.

Schritt 3. Stellen Sie den gewünschten Ausgangspegel ein. Drehen im Uhrzeigersinn erhöht den Ausgangspegel.

6.2. Funktionseinstellungen

[Im Eingabemodus verwendete Tasten]

Im LCD-Anzeigefeld angezeigte Einstellungen

Bei jedem Drücken der Aufwärts-Taste bzw. der Abwärts-Taste (in entgegengesetzter Richtung) erscheinen die nachfolgenden in zyklischer Folge am Display: "SET CHANNEL", "SET BANK", "SET SQ LEVEL", "SET LCD POWER", "CHANNEL CHECK", "RF CHECK", "About Model" und "Exit".

6.2.1. Einstellung des Kanals (Frequenz)

Schritt 1. Die Eingabetaste ungefähr eine Sekunde gedrückt halten, bis die erste Einstellung "SET CHANNEL" am Display erscheint. Das Gerät ist nun in den Eingabemodus geschaltet.

Schritt 2. Die Eingabetaste drücken, worauf am Display der gegenwärtig eingestellte Kanal und die Frequenz mit dem Vorzeichen ">=" angezeigt wird (Beispiel: >=8: 805,000 MHz).

Schritt 3. Den gewünschten Kanal bzw. die Frequenz mit der Aufwärts- oder Abwärts-Taste wählen. Bei jedem Drücken der Aufwärts- oder Abwärts-Taste schaltet das Display zyklisch durch die Einstellungen.

Schritt 4. Die Eingabetaste drücken, um den gewünschten Kanal zu registrieren.

Damit ist die Eingabe des Kanals abgeschlossen, und das Display schaltet nun auf die "SET CHANNEL"-Anzeige zurück.

Hinweis

Wenn die Original-Einstellung für Kanal unverändert gelassen werden soll, zuerst "Exit" mit der Aufwärts- oder Abwärts-Taste wählen, dann die Eingabetaste drücken. Danach schaltet das Display auf die "SET CHANNEL"-Anzeige zurück.

Schritt 5. Wenn keine andere Einstellung vorgenommen werden soll, "Exit" mit der Aufwärts- oder Abwärts-Taste wählen, dann die Eingabetaste drücken. Danach schaltet das Gerät in den normalen Betriebszustand zurück.

6.2.2. Frequenzbankeinstellung

Schritt 1. Die Eingabetaste ungefähr eine Sekunde gedrückt halten, um das Gerät in den Eingabemodus zu schalten.

Schritt 2. Die Einstellung "SET BANK" mit der Aufwärts- oder Abwärts-Taste wählen.

Schritt 3. Die Eingabetaste noch einmal drücken, worauf am Display die gegenwärtig eingestellte Frequenzbank und die Frequenz mit dem Vorzeichen ">=" angezeigt wird (Beispiel: >=1:7 805,000 MHz).

Schritt 4. Die gewünschte Frequenzbank bzw. die Frequenz mit der Aufwärts- oder Abwärts-Taste wählen. Bei jedem Drücken der Aufwärts- oder Abwärts-Taste schaltet das Display zyklisch durch die Eingabepositionen.

Schritt 5. Die Eingabetaste drücken, um die gewünschte Reihennummer bzw. die Frequenz zu registrieren. Damit ist die Eingabe der Frequenzbank abgeschlossen, und das Display schaltet nun auf die "SET BANK"-Anzeige zurück.

Hinweis

Wenn die Original-Einstellung für Frequenzbank unverändert gelassen werden soll, zuerst "Exit" mit der Aufwärts- oder Abwärts-Taste wählen, dann die Eingabetaste drücken. Danach schaltet das Display auf die "SET BANK"-Anzeige zurück.

Schritt 6. Wenn keine andere Einstellung vorgenommen werden soll, "Exit" mit der Aufwärts- oder Abwärts-Taste wählen, dann die Eingabetaste drücken. Danach schaltet das Gerät in den normalen Betriebszustand zurück.

6.2.3. Einstellung der Rauschsperre [Squelch]

Der Tuner WT-5800/5805 bietet eine Rauschunterdrückungsfunktion, die Umgebungsgeräusche und Störgeräusche von anderen drahtlosen Mikrofonen fast vollständig unterdrückt, indem das Ausgangssignal stummgeschaltet wird, wenn das empfangene Signal unterhalb eines bestimmten Signalpegels liegt. Die Höhe dieses Pegels kann eingestellt werden.

Schritt 1. Die Eingabetaste ungefähr eine Sekunde gedrückt halten, um das Gerät in den Eingabemodus zu schalten.

Schritt 2. Die Einstellung "SET SQ LEVEL" mit der Aufwärts- oder Abwärts-Taste wählen.

Schritt 3. Die Eingabetaste drücken, worauf die Einstellungsanzeige "RF >" für den Rauschunterdrückungs-Pegel am Display erscheint.

Schritt 4. Die Empfindlichkeit entsprechend der Aussteuerungsanzeige (6 Segmente) mit den Aufwärts- oder Abwärts-Tasten ändern.

Schritt 5. Die Eingabetaste drücken, um den gewählten Wert zu speichern.

Damit ist diese Einstellung abgeschlossen, und das Display schaltet nun auf die "SET SQ LEVEL"-Anzeige zurück.

Hinweis

Wenn die Original-Einstellung unverändert gelassen werden soll, zuerst "Exit" mit der Aufwärts- oder Abwärts-Taste wählen, dann die Eingabetaste drücken. Danach schaltet das Display auf die "SET SQ LEVEL"-Anzeige zurück.

Schritt 6. Wenn keine andere Einstellung vorgenommen werden soll, "Exit" mit der Aufwärts- oder Abwärts-Taste wählen, dann die Eingabetaste drücken. Danach schaltet das Gerät in den normalen Betriebszustand zurück.

Die Empfindlichkeit kann auf einer Skala von "0" bis "6" eingestellt werden. Wenn der Pegel "0" gewählt wird, ist die Empfindlichkeit am höchsten; Signale können über eine relativ große Distanz empfangen werden. Wird die Position "6" gewählt, ist die Empfindlichkeit am niedrigsten, und es können nur Signale in Kürzerer Distanz empfangen werden.

Wert im Display 0 1 2 3 4 5 6
Reichweite (%) 100 85 70 50	30 20	15

Hinweis

Die Übertragungsdistanz wird als relatives Verhältnis angegeben, wobei der Pegel "0" einem Wert von 100% entspricht.

6.2.4. Einstellung der LCD-Hintergrundhelligkeit

Schritt 1. Die Eingabetaste mindestens eine Sekunde gedrückt halten, um das Gerät in den Eingabemodus zu schalten.
Schritt 2. Die Einstellung "SET LCD POWER" mit der Aufwärts- oder Abwärts-Taste wählen.
Schritt 3. Die Eingabetaste drücken, worauf das Einstellungs-Display für die Hintergrundhelligkeit am Bildschirm erscheint.
Schritt 4. Entweder "HIGH (Hell)" oder "LOW (Dunkel)" mit der Aufwärts- oder Abwärts-Taste wählen.
Schritt 5. Die Eingabetaste drücken, um die gewählte Helligkeit zu registrieren.

Damit ist diese Eingabe abgeschlossen, und das Display schaltet nun auf die "SET LCD POWER"-Anzeige zurück.

Schritt 6. Wenn keine andere Eingabe erforderlich ist, zuerst "Exit" mit der Aufwärts- oder Abwärts-Taste wählen, dann die Eingabetaste drücken. Danach schaltet das Gerät auf den normalen Betriebszustand zurück.

6.2.5. Ermitteln freier Frequenzkanäle (Scanfunktion)

Schritt 1. Die Eingabetaste mindestens eine Sekunde gedrückt halten, um das Gerät in den Eingabemodus zu schalten.
Schritt 2. Die Einstellung "CHANNEL CHECK" mit der Aufwärts- oder Abwärts-Taste wählen.
Schritt 3. Die Eingabetaste drücken.

Der Kanalsuchlauf beginnt nun, und eine unbelegte Kanalnummer wird zusammen mit der Frequenz am Bildschirm angezeigt.

Wenn zwei oder mehr unbelegte Kanäle vorhanden sind, können diese nacheinander mit der Aufwärts- oder Abwärts-Taste angezeigt werden.

Wenn keine unbelegte Kanalnummer erkannt wird, erscheint "Vacant CHANNEL doesn't exist" am Display.

Schritt 4. Die Eingabetaste drücken, um den gewählten Kanal zu registrieren.

Damit wird der Kanalsuchlauf beendet, und das Display kehrt zur Anzeige "CHANNEL CHECK" zurück.

Hinweis

Wenn die Original-Einstellung für den Kanal unverändert gelassen werden soll, zuerst "Exit" mit der Aufwärts- oder Abwärts-Taste wählen, dann die Eingabetaste drücken. Danach schaltet das Display auf die "CHANNEL CHECK"-Anzeige zurück.

Schritt 5. Wenn keine andere Eingabe erforderlich ist, zuerst "Exit" mit der Aufwärts- oder Abwärts-Taste wählen, dann die Eingabetaste drücken. Danach schaltet das Gerät auf den normalen Betriebszustand zurück.

6.2.6. Überprüfung der HF-Empfangs

Schritt 1. Stellen Sie den Ausgangspegelsteller auf einen niedrigen Pegel ein. (Während der Überprüfung können sehr laute Geräusche auftreten.)

Schritt 2. Die Eingabetaste mindestens eine Sekunde gedrückt halten, um das Gerät in den Eingabemodus zu schalten.

Schritt 3. Die Einstellung "RF CHECK" mit der Aufwärts- oder Abwärts-Taste wählen.

Schritt 4. Die Eingabetaste drücken, um auf akustischen Weg die unbelegten Kanäle anzuzeigen. Durch Drücken der Aufwärts- oder Abwärts-Taste wird der Empfang zwischen Antenne A und Antenne B umgeschaltet.

Schritt 5. Nach Ende der Suche die Eingabetaste noch einmal drücken. Dadurch wird der HF-Suchlaufmodus deaktiviert, und das Display schaltet auf die "RF CHECK"-Anzeige zurück.

Schritt 6. Wenn keine andere Eingabe erforderlich ist, zuerst "Exit" mit der Aufwärts- oder Abwärts-Taste wählen, dann die Eingabetaste drücken. Danach schaltet das Gerät auf den normalen Betriebszustand zurück.

6.2.7. Überprüfung der Firmware-Version

Schritt 1. Die Eingabetaste mindestens eine Sekunde gedrückt halten, um das Gerät in den Eingabemodus zu schalten.

Schritt 2. Die Einstellung "About Model" mit der Aufwärts- oder Abwärts-Taste wählen.

Schritt 3. Die Eingabetaste drücken, um die Firmware-Version anzuzeigen.

Schritt 4. Die Eingabetaste noch einmal drücken, um den Firmware-Anzeigemodus zu verlassen. Das Display kehrt nun zur "About Model"-Anzeige zurück.

Schritt 5. Wenn keine andere Eingabe erforderlich ist, zuerst "Exit" mit der Aufwärts- oder Abwärts-Taste wählen, dann die Eingabetaste drücken. Danach schaltet das Gerät auf den normalen Betriebszustand zurück.

7. MAßNAHMEN BEI STÖRUNGEN (ABLAUF DER MAßNAHMEN)

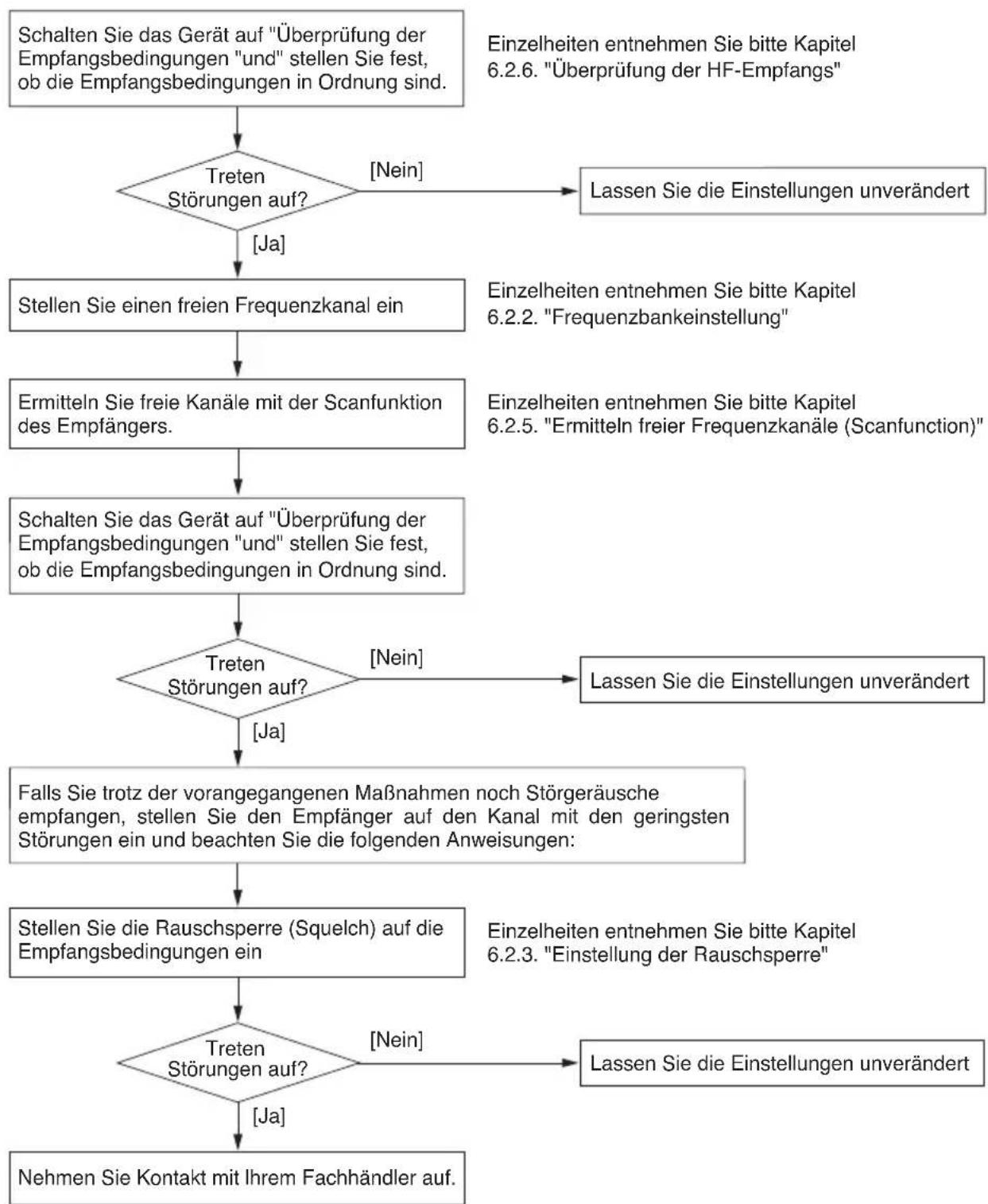

[Ablaufdiagramm]

8. ANSCHLUSSBEISPIELE

Stellen Sie sicher, dass beide Antenneneingänge mit Antennen verbunden sind.

[Beispiel 1]

[Beispiel 2]

9. GESTELLSCHRANKMONTAGE

- Für die Montage eines Empfängers WT-5800/5805 benötigen Sie den optional erhältlichen Einbausatz MB-WT3.

*1 Im Lieferumfang des MB-WT3

- Für die Montage von zwei Empfängern WT-5800/5805 benötigen Sie den optional erhältlichen Einbausatz MB-WT4.

*2 Im Lieferumfang des MB-WT4

10. TECHNISCHE DATEN

Modell. WT-5800	WT-5805
Stromversorgung Durch mit geliefertes Steckernetzteil
Stromaufnahme 250 mA (12 V) 200 mA (12 V)
Empfangsfrequenzen 506 – 867 MHz( 506 – 538 MHz und 576 – 606 MHz für USA/Kanada, 614 – 698 MHz für Brasilien, 748,3 – 757,7 MHz und 803,3 – 805,7 MHz für Thailand, 865 – 867 MHz für Indien)
Verfügbare Kanäle 64 Frequenzen
Empfangssystem Doppel – Superheterodyn
Diversity – System Space Diversity (True Diversity) Space Diversity
NF – Ausgang MIC/LINE (wählbar): 60 dB*1 (MIC)/20 dB*1 (LINE), 600 ΩKlinkenbuchse (unsymmetrisch), XLR-3-32 Buchse (symmetrisch)
NF – Eingang –20 dB*1, 10 kΩ, unsymmetrisch, Klinkenbuchse
Antenneneingang	75 Ω, Phantomspeisung 9 V, 30 mA max. für Antenne
Antennenausgang	75 Ω, (0 dB Gain)
Empfangsempfindlichkeit	Besser als 90 dB, Signal/Rauschabstand(20 dBμV Eingangssignal mit 40 kHz Hub)
Rauschsperre (Squelch)	Einstellbar 16 – 40 dBμV
Squelch-System	Kombination von Kennton-Squelch, Träger-Squelch, und Rausch-Squelch
Kenntonfrequenz	32768 Hz
Anzeige	NF-Signal (6 stufig), NF-Spitze (6 stufig), Antennenindikator A und B, Aussteuerungsanzeige, Batteriewarnanzeige
Scanfunktion	Vorhanden
Rauschabstand	Besser als 110 dB (A-gewichtet, unsymmetrischer Ausgang)
Klirrfaktor	Unter 1% (Regelwert)
Übertragungsbereich	100 Hz – 15 kHz, ±3 dB
Umgebungstemperatur	-10°C bis +50°C
Betriebsfeuchtigkeit	30 % bis 85 % rel
Ausführung	Kunstharz, Schwarz
Abmessungen	210 (B) x 44 (H) x 205,1 (T) mm
Gewicht	700 g

^1 0 dB = 1 V
Anmerkung: Änderung der technischen Daten ohne Vorankündigung vorbehalten
• Zubehör
Netzteil ^2 1
^*2 Mit der Version B02ER oder C04ER wird kein Netzteil geliefert.
- Optionales Zubehör
Einbausatz für Gestellmontage: MB-WT3 für einen WT-5800/5805
MB-WT4 für zwei WT-5800/5805

TUNER SANS FIL WT-5800

WT-5805

Süderstraße 282, 20537 Hamburg, Germany

URL: www.toa.eu 02.06.2017

URL: www.toa.eu 02.06.2017

URL: www.toa.eu 02.06.2017

URL: www.toa.eu 02.06.2017

URL: www.toa.eu 02.06.2017

URL: www.toa.eu 02.06.2017

URL: www.toa.eu 02.06.2017
