Type de produit	Récepteur sans fil UHF
Marque	TOA
Modèle	WT-5805
Alimentation	Adaptateur secteur CA fourni, 12 V CC, 200 mA
Dimensions (L x H x P)	210 x 44 x 205.1 mm
Poids	700 g
Bande de fréquence	506 à 867 MHz (selon pays)
Nombre de canaux	64 fréquences sélectionnables
Système de réception	Superhétérodyne double, diversité spatiale
Sorties audio	MIC/LINE sélectionnable, jack asymétrique et XLR symétrique
Entrée de mixage	-20 dB, 10 kΩ, jack phone asymétrique
Entrées antenne	75 Ω, BNC avec alimentation fantôme (9 V CC, 30 mA max)
Affichage	LCD avec rétroéclairage réglable, indicateurs RF/AF, témoins divers
Contrôle squelch	Réglable de 0 (sensibilité max) à 6 (sensibilité min)
Fonction scan	Détection automatique des canaux disponibles
Montage rack	Possible avec kits optionnels MB-WT3 (1 unité) ou MB-WT4 (2 unités)
Accessoires inclus	Adaptateur secteur (sauf versions B02ER/C04ER), 2 antennes fouet
Température de fonctionnement	-10 à +50 °C
Humidité de fonctionnement	30 à 85 % HR
Finition	Résine, noir

FOIRE AUX QUESTIONS - WT-5805 TOA

Comment allumer le récepteur WT-5805 ?

Appuyez sur le bouton POWER en façade pour mettre sous tension. L'écran LCD affiche alors la fréquence et les niveaux RF/AF.

Comment régler la fréquence (canal) sur le WT-5805 ?

Maintenez la touche Set enfoncée une seconde pour entrer en mode réglage. Sélectionnez 'SET CHANNEL' avec les touches Up/Down, puis appuyez sur Set. Utilisez Up/Down pour choisir le canal/fréquence désiré et confirmez avec Set.

Comment régler le niveau de squelch ?

En mode réglage, sélectionnez 'SET SQ LEVEL' avec Up/Down, appuyez sur Set, puis ajustez le niveau de 0 à 6 avec Up/Down. Confirmez avec Set. Niveau 0 = sensibilité maximale (portée 100%), niveau 6 = sensibilité minimale (portée ~15%).

Comment vérifier les canaux disponibles (scan) ?

En mode réglage, sélectionnez 'CHANNEL CHECK' avec Up/Down et appuyez sur Set. Le récepteur recherche les canaux inactifs et les affiche. Utilisez Up/Down pour parcourir les résultats et Set pour sélectionner un canal.

Que signifie le voyant AF PEAK ?

Le voyant AF PEAK s'allume lorsque le niveau de sortie audio atteint environ 3 dB en dessous du niveau de saturation. Il indique que le signal audio est proche de l'écrêtage.

Comment connecter plusieurs récepteurs en cascade ?

Utilisez la sortie MIX IN (jack phone asymétrique) du premier récepteur pour la relier à l'entrée MIX IN du second. Assurez-vous que les antennes sont correctement branchées sur chaque unité.

Quels accessoires sont fournis avec le WT-5805 ?

L'adaptateur secteur CA est fourni (sauf versions B02ER/C04ER). Deux antennes fouet pour les entrées A et B sont incluses.

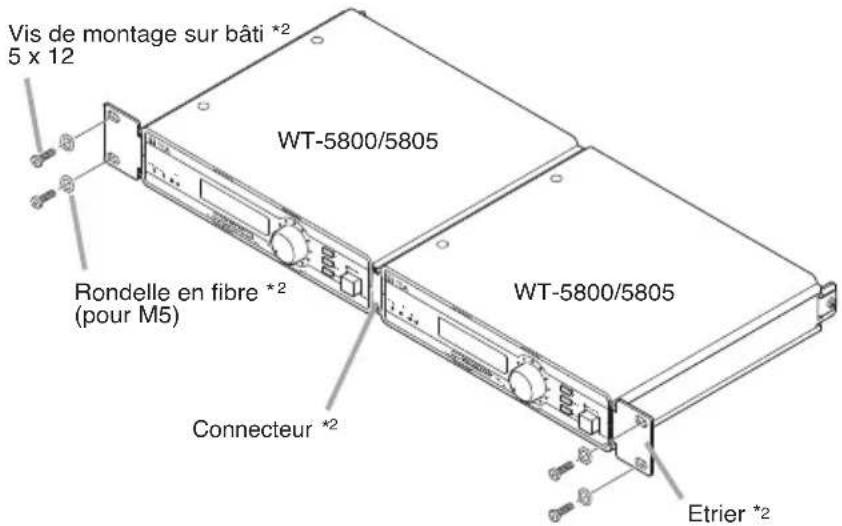

Comment monter le récepteur en rack ?

Utilisez le kit optionnel MB-WT3 pour un seul récepteur ou MB-WT4 pour deux récepteurs. Suivez les instructions de montage fournies avec le kit.

Quelle distance doit-il y avoir entre le microphone et l'antenne ?

Maintenez une distance d'au moins 3 mètres entre le microphone sans fil et l'antenne de réception pour éviter les dysfonctionnements ou bruits.

Que faire en cas d'interférences radio ?

Utilisez la fonction CHANNEL CHECK pour trouver un canal libre. Si les interférences persistent, augmentez le niveau de squelch ou consultez votre revendeur TOA.

MODE D'EMPLOI WT-5805 TOA

6.1. Fonctionnement de base..... 29

6.2. Réglages des fonctions.... 30

1. COMMENT VERIFIER ET TRAITER LES INTERFERENCES.... 33
2. EXEMPLES DE CONNEXIONS...... 34
3. MONTAGE RACK 35
4. SPECIFICATIONS 36 Accessoires... 36 Options... 36

1. Conseils de sécurité

• Lisez attentivement les instructions ci-dessous avant toute utilisation.
• Suivez les recommandations signalées par les symboles de sécurité. Elles contiennent des informations très importantes.
• Nous vous recommandons aussi de la conserver toujours en tant que notice de référence.

Symboles de sécurité et conventions

Les symboles et messages de sécurité décrits ci-dessous sont utilisés dans cette notice pour prévenir tout dommage corporel ou matériel pouvant résulter d'une mauvaise utilisation. Lisez attentivement cette notice pour comprendre parfaitement les symboles et messages de sécurité pour prévenir tout risque éventuel.

Avertissement

Indique une situation risquant d'entraîner des blessures sérieuses, voire la mort.

Lors de l'installation de l'appareil

• Ne pas exposer l'appareil à la pluie et le protéger de tout contact avec des liquides afin d'éviter tout risque d'incendie ou de choc électrique.
• Utiliser l'appareil uniquement avec le voltage spécifié sur l'appareil. L'utilisation de l'appareil avec un voltage supérieur à celui spécifié peut entraîner un début d'incendie ou un choc électrique.
• Ne pas sectionner, tordre ou modifier le câble d'alimentation. Éviter également d'utiliser le câble à proximité d'un radiateur. Ne pas poser d'objets lourds sur le câble, ni même sur l'appareil afin d'éviter tout risque d'incendie ou de choc électrique.
• Eviter l'installation ou le montage de l'appareil dans des endroits instables (table branlante ou surface en pente) afin d'éviter toute chute de l'appareil qui pourrait entraîner des blessures ou des dommages matériels.
• Afin de protéger l'appareil contre la foudre, l'installer à 5 mètres au moins d'un paratonnerre, néanmoins dans son champ de protection (angle de ) du conducteur de foudre. La foudre peut entraîner un incendie, un choc électrique ou blessures.
• Ne pas installer l'appareil à l'extérieur, l'appareil étant conçu pour l'utilisation à l'intérieur. En cas d'installation à l'extérieur, le vieillissement des pièces peut entraîner une panne et provoquer des blessures. La pluie représente un danger de choc électrique.

Lors de l'utilisation de l'appareil

- En cas de problème comme ci-dessous durant l'utilisation, éteindre immédiatement l'appareil et débrancher la prise d'alimentation du secteur et contacter votre représentant TOA le plus proche. Ne pas essayer de faire fonctionner l'appareil dans ces conditions afin d'éviter tout risque d'incendie ou de choc électrique.

• Si vous détectez de la fumée ou si vous sentez une odeur inhabituelle provenant de l'appareil.
• Si de l'eau ou un objet métallique s'introduit dans l'appareil
• Si l'appareil tombe ou si le boîtier se trouve cassé
• Si le câble d'alimentation est endommagé (fil dénudé, faux-contact, etc.)
• Si l'appareil présente un mauvais fonctionnement (absence de sons).

- Ne placer ni tasses, verres ou autres récipients contenant du liquide, ni objets métalliques sur l'appareil. Tout déversement sur l'appareil représente un risque d'incendie ou de choc électrique.

- Ne pas toucher à une prise ou à l'antenne lors d'un orage pour éviter tout risque d'électrocution.

Attention

Indique une situation risquant d'entraîner des blessures moyennement graves ou mineures, et/ou des dommages matériels.

Lors de l'installation de l'appareil

- Ne jamais brancher ou débrancher l'appareil avec les mains mouillées afin d'éviter tout risque d'électrocution.

• Si vous débranchez le cordon secteur, le tenir par la prise et non par le cordon lui-même. L'utilisation de l'appareil avec un cordon défectueux peut provoquer un incendie ou un choc électrique.
• Si vous déplacez l'appareil, assurez-vous de débrancher d'abord le cordon d'alimentation de la prise murale. Tout déplacement de l'appareil encore relié à sa prise secteur peut causer des dommages d'incendie ou de choc électrique. Si vous débranchez l'appareil, veillez à tirer le cordon par sa prise.
• La prise de courant devra être installée près de l'équipement et facilement accessible.
• Évitez d'installer l'appareil dans des endroits humides ou poussiéreux et ne pas l'exposer directement à une source de chaleur (soleil, radiateurs etc...) ou tout autre emplacement générant de la fumée ou de la vapeur pouvant causer des risques d'incendie ou de choc électrique.
• Laisser le soin à votre revendeur TOA de procéder à l'installation de votre antenne qui exige les connaissances d'un expert. La chute d'une antenne peut entraîner des dommages corporels.

Lors de l'utilisation de l'appareil

• Ne pas placer d'objets lourds sur l'appareil qui pourraient entraîner sa chute et causer des blessures corporelles et/ou des dommages matériels. De plus, l'objet lui-même pourrait causer des blessures physiques et/ou des dommages matériels.
• Assurez-vous que le bouton du volume soit réglé au minimum avant de mettre en marche votre appareil. Le son produit en volume maximum peut altérer votre audition.
• Ne jamais tenter d'ouvrir le boîtier de votre appareil, celui-ci contenant des composants à haute température qui peuvent provoquer de graves brûlures. Pour toute réparation, veuillez vous adresser à votre revendeur TOA le plus proche.
• Utilisez uniquement l'adaptateur AC conçu pour votre appareil. L'utilisation d'un autre adaptateur peut entraîner un risque d'incendie.
• L'accumulation de poussière sur la prise de l'appareil ou dans la prise secteur peut provoquer un incendie. Nettoyez-les régulièrement. Branchez avec précaution votre appareil à sa prise secteur.
• Pour des raisons de sécurité, toujours éteindre votre appareil et le débrancher lorsque vous le nettoyez ou en cas de non-utilisation pendant 10 jours ou plus. Cela pourrait provoquer des risques d'incendie et de choc électrique.
• Toute modification apportée à ce dispositif n'étant pas approuvée par TOA Corporation peut annuler la licence consentie à l'usager pour utiliser cet équipement.
• Le terme "IC:" avant un numéro de certification radio signifie seulement que les spécifications techniques de Industry Canada répondent aux exigences demandées. Le fonctionnement est sujet aux deux conditions suivantes : (1) ce dispositif peut ne pas provoquer d'interférences, et (2) ce dispositif doit accepter n'importe quelle interférence, comprenant des interférences qui peuvent provoquer un fonctionnement non souhaité de ce dispositif.

Les fréquences comprises entre 865 MHz et 867 MHz ne sont pas conformes CE.

2. General description generale

Le tuner sans fil WT-5800/5805 est prévu pour l'utilisation sur la bande UHF, pour les applications de chant et de la parole. Il est équipé d'un circuit de compression-expansion pour minimiser l'incidence du bruit ambiant.

3. Caractéristiques

• Un synthétiseur PLL optimisé réduit de façon importante la dérive de la fréquence des oscillations due aux fluctuations de la température ambiante ou de la tension.
• La fonction Scan indique les canaux disponibles. Elle est pratique lors du changement de fréquence.
• L'écran LCD indique la fréquence de fonctionnement en cours ainsi que les niveaux RF et AF.
• Les sorties de distribution d'antennes (WT-5800 seulement) et les entrées audio en cascade facilitent le raccordement d'un autre appareil pour former un système de canaux double. • Taille compacte et grande fiabilité.

4. Precautions d'usage

• S'assurer que le commutateur est bien sur la position OFF après utilisation.
• Pour le montage en rack de l'appareil, sélectionner la position n'exposant pas l'appareil à des températures élevées.
• Lors de l'installation, tenez l'appareil le plus possible à l'écart des lampes fluorescentes, des appareils numériques, des ordinateurs et autres matériels générant du bruit haute fréquence.
• Seuls les mêmes systèmes de banque sans fil peuvent être utilisés en un même lieu. Éviter d'utiliser ces systèmes combinés avec d'autres ayant des banques différentes pour éviter interférences et bruits.
• Les tuners sans fil devant être installés en un même lieu doivent avoir un numéro de canal différent. Réglés sur le même canal entraînerait du bruit. Les microphones sans fil doivent avoir les mêmes numéros de banque et de canal que les tuners.
• En cas d'utilisation de deux microphones ou plus, maintenez-les au moins à 50 cm de distance les uns des autres pour éviter tout dysfonctionnement ou bruit.
• Maintenez une distance d'au moins 3 m entre le microphone et l'antenne de réception. L'utilisation du microphone à proximité de l'antenne peut engendrer des dysfonctionnements ou du bruit.
• S'assurer que deux antennes de réception sont reliées (une pour chacun des canaux A et B).

5. Nomenclature et fonctions

[Face avant]

Cette figure représente le WT-5800.

1. Bouton marche/arrêt

Presser ce commutateur pour mettre sous-tension, puis encore une fois pour couper l'alimentation.

2. Témoin de pointe AF

S'allume lorsque le niveau de sortie atteint environ 3 dB en dessous du niveau de saturation.

3. Voyant d'alarme de pile

S'allume quand la tension de la pile du microphone sans fil correspondant devient trop faible.

4. Voyant de réception

Soit le voyant de A (gauche) ou de B (droit) s'allume jaune quand le tuner reçoit un signal radio.

5. Écran LCD

Affiche la fréquence de réception et les niveaux RF/AF en 6 étapes lorsque l'appareil fonctionne normalement.

Au mode de réglage, l'écran affiche les éléments de réglage et leurs valeurs.

6. Commande du volume

Permet de régler le niveau de sortie.

7. Touches up/down

Sélectionne les éléments de réglage sur l'écran.

8. Touche set

Dispose l'appareil au mode de réglage en appuyant dessus en fonctionnement normal. Au mode de réglage, si l'on presse la touche Set, cela détermine l'élément de réglage sélectionné et enregistre sa valeur.

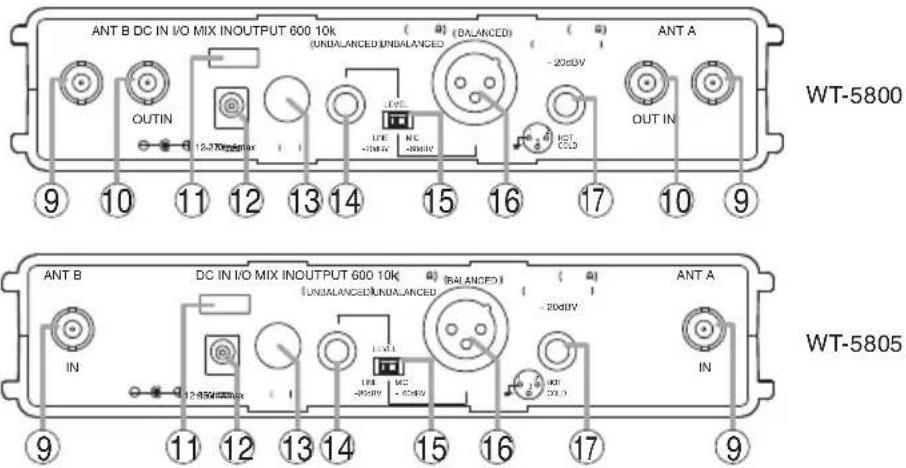

Face arrière

9. Entrée d'antenne a, b

Entrée: 75 Ω, BNC Pour le système sans fil couvrant une surface relativement faible, utiliser les deux fouets fournis, en montant l'un à un angle de 45° vers l'extérieur par rapport à la verticale.

10. Sortie de distribution d'antenne a, b (WT-5800 seulement)

75 Ω, BNC

11. Crochet pour câble

Accrocher le câble d'alimentation au crochet.

Câble d'alimentation

Crochet pour câble

12. Prise d'entrée CC

Connectez le câble d'alimentation de l'adaptateur secteur fourni ou de son équivalent à cette prise.

13. Port i/o

Sert uniquement pour l'entretien.

14. Sortie AF

-20 dB*/-60 dB* sélectionnable, asymétrique, jack phone.

15. Sélecteur de niveau de sortie AF

Régler le niveau de sortie des sorties AF en sélectionnant soit MIC (-60 dB*/600 Ω) ou LINE (-20 dB*/600 Ω).

16. Sortie AF

-20 dB*/-60 dB* sélectionnable, symétrique, connecteur XLR, type mâle (ergot Non. 2: Chaud)

17. Entrée de mixage AF

-20 dB*, 10 kΩ, asymétrique, jack phone. Raccorder à la sortie AF des autres unités.

* 0 dB = 1 V

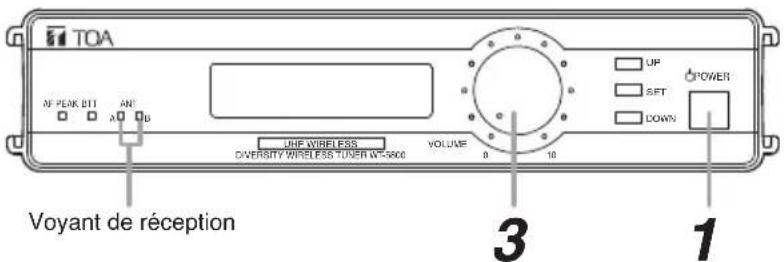

6.1. Fonctionnement de base

Étape 1. Mettre sous tension, puis l'écran LCD affiche la fréquence de réception et les niveaux RF/AF.

Étape 2. mettre le bouton du microphone sur on.

Le témoin de réception s'allume lorsque le tuner reçoit le même signal de fréquence.

Étape 3. régler le volume.

On augmente le niveau de sortie en tournant le bouton dans le sens des aiguilles d'une montre et inversement.

6.2. Réglages des fonctions

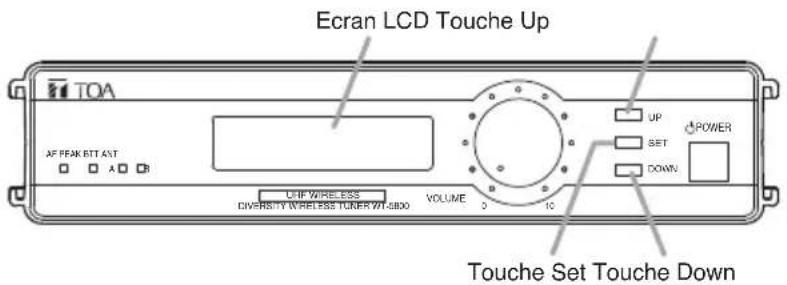

[Touches utilisées au mode de réglage]

Éléments de réglage affichés sur l'écran LCD

L'affichage recycle les indications "SET CHANNEL", "SET BANK", "SET SQ LEVEL", "SET LCD POWER", "CHANNEL CHECK", "RF CHECK", "About Model" et "Exit" à chaque fois qu'on appuie sur la touche Up, ou sur la touche Down pour l'action en sens inverse.

6.2.1. Réglage de canal (fréquence)

Etape 1. Presser la touche Set pendant une seconde environ jusqu'à ce que l'écran affiche l'élément de premier réglage "SET CHANNEL". L'appareil passe alors au mode de réglage. Etape 2. Presser la touche Set, puis l'écran affiche alors le canal de réglage en cours ainsi que la fréquence avec l'indication à préfixe ">= ". (Exemple : >=8: 805,000 MHz) Etape 3. Sélectionner le canal/fréquence désiré(e) avec la touche Up ou la touche Down. Etape 4. Presser la touche Set pour consigner le canal/fréquence sélectionné(e)

Cela termine le réglage de canal (fréquence), puis l'affichage retourne à l'indication "SET CHANNEL".

Note

Pour conserver le réglage d'origine de canal/fréquence, sélectionner "Exit" avec la touche Up ou Down, puis presser la touche Set. Ensuite, l'affichage retourne à l'indication "SET CHANNEL".

Étape 5. Si aucun autre réglage n'est réquis, sélectionner "Exit" avec la touche Up ou Down, puis presser la touche Set.

L'appareil retourne alors à l'état de fonctionnement normal.

6.2.2. Réglage du numéro de registre/fréquence

Etape 1. Presser la touche Set pendant plus d'une seconde pour mettre l'appareil en mode de réglage.

Etape 2. Sélectionner l'élément de réglage "SET BANK" avec la touche Up ou Down.

Etape 3. Presser à nouveau la touche Set, puis l'écran affiche le numéro de registre en cours de réglage ainsi que la fréquence avec l'indication à préfixe ">= ". (Exemple : >=1:7 805,000 MHz)

Étape 4. Sélectionner le numéro de registre/fréquence désiré avec la touche Up ou Down.

L'affichage recycle les indications à chaque fois qu'on appuie sur la touche Up ou Down.

Étape 5. Presser la touche Set pour consigner le numéro de registre/fréquence sélectionné(e).

Cela termine le réglage du numéro de registre/fréquence, puis l'affichage retourne à l'indication "SET BANK".

Note

Pour conserver le réglage d'origine du numéro de registre/fréquence, sélectionner "Exit" avec la touche Up ou Down, puis presser la touche Set. Ensuite, l'affichage retourne à l'indication "SET BANK".

Étape 6. Si aucun autre réglage n'est réquis, sélectionner "Exit" avec la touche Up ou Down, puis presser la touche Set.

L'appareil retourne alors à l'état de fonctionnement normal.

6.2.3. Réglage du niveau de squelch

Le tuner WT-5800/5805 est doté d'une fonction de silence qui élimine virtuellement le bruit ambiant et les signaux audio indésirables provenant d'autres systèmes de microphones sans fil, en réduisant la sortie lorsque le signal reçu est inférieur à un certain niveau d'intensité du signal. Ce niveau peut être réglé à l'aide de la commande squelch.

Étape 1. Presser la touche Set pendant plus d'une seconde pour mettre l'appareil en mode de réglage.

Etape 2. Sélectionner l'élément de réglage "SET SQ LEVEL" avec la touche Up ou Down.

Etape 3. Presser la touche Set, puis l'affichage du réglage de niveau de silencieux "RF >" apparaît sur l'écran.

Etape 4. Régler le niveau de silencieux en se référant à l'indicateur de barre-graphique sur l'écran (6 segments) pouvant se modifier avec la touche Up ou Down.

Etape 5. Presser la touche Set pour consigner la valeur sélectionnée.

Cela termine le réglage du niveau de silencieux, puis l'affichage retourne à l'indication "SET SQ LEVEL".

Note

Pour conserver la valeur du réglage d'origine, sélectionner "Exit" avec la touche Up ou Down, puis presser la touche Set. Ensuite, l'affichage retourne à l'indication "SET SQ LEVEL".

Étape 6. Si aucun autre réglage n'est réquis, sélectionner "Exit" avec la touche Up ou Down, puis presser la touche Set.

L'appareil retourne alors à l'état de fonctionnement normal.

Le niveau de silencieux varie de "0" à "6". La sensibilité du tuner sans fil est la plus élevée et les signaux radio peuvent être reçus dans des zones étendues lorsqu'on sélectionne le niveau "0", tandis que le niveau "6" donne la sensibilité la plus faible, limitant ainsi la réception du signal seulement dans les zones étroites.

La distance de transmission de signal du microphone sans fil est fortement liée aux conditions ambiantes. Le tableau ci-dessous donne des indications sur le rapport commande squelch/distance de transmission.

Niveau de squelch 0 1 2 3 4 5 6
Distance transmission (%) 100		85 70	50 30	20 15

Note : La distance de transmission est une grandeur relative basée sur le taux de 100 % au niveau "0".

Conseils

• Positionner la commande sur "0" dans les lieux exempts d'interférences.
• Mettre la commande sur la position qui n'entraîne pas de perte de réception des signaux du microphone sans fil.

6.2.4. Réglage de luminosité de rétroéclairage LCD

Etape 1. Presser la touche Set pendant plus d'une seconde pour amener l'appareil au mode de réglage.

Etape 2. Sélectionner l'élément de réglage "SET LCD POWER" avec la touche Up ou Down.

Etape 3. Presser la touche Set, et l'affichage du réglage de luminosité apparaît sur l'écran.

Etape 4. Sélectionner soit "HIGH (Lumineux)" ou "LOW (Sombre)" avec la touche Up ou Down.

Etape 5. Presser la touche Set pour consigner le niveau de luminosité sélectionné.

Cela termine le réglage de luminosité, puis l'affichage retourne à l'indication "SET LCD POWER".

Étape 6. Si aucun autre réglage n'est requis, sélectionner "Exit" avec la touche Up ou Down, puis presser la touche Set.

L'appareil retourne alors à l'état de fonctionnement normal.

6.2.5. Détection de canaux

Etape 1. Presser la touche Set pendant plus d'une seconde pour amener l'appareil au mode de réglage.

Etape 2. Sélectionner l'élément de réglage "CHANNEL CHECK" avec la touche Up ou Down.

Étape 3. Presser la touche Set.

La détection de canal commence, puis un numéro de canal inactif avec la fréquence apparaît sur l'écran d'affichage.

Si deux ou plusieurs autres canaux inactifs existent, chacun d'eux peut être affiché dans l'ordre avec la touche Up ou Down.

Si aucun canal inactif n'est détecté, l'indication "Vacant CHANNEL doesn't exist" sera affichée.

Étape 4. Presser la touche Set pour consigner le canal sélectionné.

Cela termine la détection de canal, puis l'affichage retourne à l'indication "CHANNEL CHECK". Note

Pour conserver le réglage d'origine de canal, sélectionner "Exit" avec la touche Up ou Down, puis presser la touche Set. Ensuite, l'affichage retourne à l'indication "CHANNEL CHECK".

Étape 5. Si aucun autre réglage n'est requis, sélectionner "Exit" avec la touche Up ou Down, puis presser la touche Set.

L'appareil retourne alors à l'état de fonctionnement normal.

6.2.6. Contrôle RF

Etape 1. Régler la commande du volume pour le réduire. (Bruit important en sortie lorsque l'appareil est mis sur le mode de contrôle RF en l'absence de signal).

Etape 2. Presser la touche Set pendant plus d'une seconde pour amener l'appareil au mode de réglage.

Etape 3. Sélectionner l'élément de réglage "RF CHECK" avec la touche Up ou Down.

Etape 4. Presser la touche Set pour vérifier les canaux inactifs en écoutant le son.

L'antenne de réception alterne entre Antenne A et Antenne B à chaque pression sur la touche Up ou Down.

Étape 5. Presser à nouveau la touche Set à l'issue de la vérification.

Cela permet de sortir du mode de vérification RF, puis l'affichage retourne à l'indication "RF CHECK".

Étape 6. Si aucun autre réglage n'est requis, sélectionner "Exit" avec la touche Up ou Down, puis presser la touche Set.

L'appareil retourne alors à l'état de fonctionnement normal.

6.2.7. Confirmation de la version du micrologiciel

Etape 1. Presser la touche Set pendant plus d'une seconde pour amener l'appareil au mode de réglage.

Etape 2. Sélectionner l'élément de réglage "About Model" avec la touche Up ou Down.

Etape 3. Presser la touche Set pour afficher la version du micrologiciel.

Etape 4. Presser à nouveau la touche Set pour sortir du mode d'affichage du micrologiciel.

L'affichage retourne alors à l'indication "About Model".

Étape 5. Si aucun autre réglage n'est requis, sélectionner "Exit" avec la touche Up ou Down, puis presser la touche Set.

L'appareil retourne alors à l'état de fonctionnement normal.

7. Comment verifier et traiter les interferences

Chronologie des actions (Synopsis)

8. Examples de connexions

S'assurer que deux antennes au moins sont branchées (une pour chacun des canaux A et B).

[Exemple 1.]

[Exemple 2.]

9. Montage RACK

- Pour le montage d'un appareil WT-5800/5805, utiliser le kit MB-WT3 (option).

*1 Pièces composantes du système MB-WT3

- Pour le montage de deux appareils WT-5800/5805, utiliser le kit MB-WT4 (option).

*2 Pièces composantes du système MB-WT4

10. Specifications

N° de modèle WT-5800 WT-5805
Alimentation Secteur CA (l'adaptateur CA fourni doit être utilisé)
Puissance 250 mA (12 V CC)	200 mA (12 V CC)
Fréquence de réception De	506 à 867 MHz(de 506 à 538 MHz et de 576 à 606 MHz pour les USA/Canada, de 614 à 698 MHz pour le Brésil, de 748,3 à 757,7 MHz et de 803,3 à 805,7 MHz pour la Thaïlande, de 865 à 867 MHz pour l'Inde)
Sélection de canal 64 fréquences
Système de réception	Superhéterodyne double
Système diversité	Diversité espace (diversité vraie)	Diversité espace
Sortie de mixage	MIC/LINE: -60 dB*1 (MIC)/-20 dB*1 (LINE) sélectionnable, 600 ΩJack phone (asymétrique), connecteur de type XLR-3-32 (symétrique)
Entrée de mixage	-20 dB*1, 10 kΩ, asymétrique, jack phone
Entrée antenne	75 Ω, BNC (alimentation fantôme pour antenne), 9 V CC, 30 mA (maxi.)
Sortieantenne	75 Ω, BNC (Gain 0 dB)	—
Sensibilité réception	>90 dB, Rapport signal/bruit (entrée 20 dBμV, déviation 40 kHz)
Sensibilité Squelch	16 – 40 dBμV variable
Système squelch	Utilisation simultanée bruit SQ, porteuse SQ et tonalité SQ
Fréquence de tonalité	32,768 kHz
Indicateur	Audio (6 positions), RF (6 positions), ANT A/B, Audio (peak),Alarme de batterie
Contrôle canaux	Balayage des fréquences utilisables
Rapport signal/bruit	>110 dB (pondération A, sortie symétrique)
Distortion harmonique	Moins de 1% (typique)
Réponse fréquence	100 Hz – 15 kHz, ±3 dB
Température	-10 à +50°C
Humidité de fonctionnement	HR 30 à 85 %
Finition	Résine, noir
Dimensions	210 (largeur) x 44 (h) x 205.1 (prof.) mm
Poids	700 g

0 dB = 1 V

Note

La conception et les spécifications sont susceptibles de modifications sans préavis dans un souci d'amélioration.

Accessoires

Adaptateur CA ^*2 1

*2 Aucun adaptateur secteur n'est fourni avec la version B02ER ou C04ER.

Options

Kit support de montage: MB-WT3 (pour le montage rack d'un WT-5800/5805)

MB-WT4 (pour le montage rack de deux WT-5800/5805)
