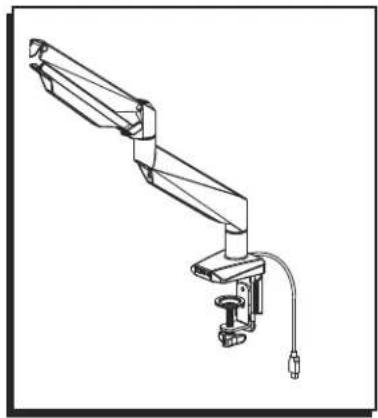

MANUAL DE USUARIO H-7620 Uline
Para Español, vea páginas 5-8.
HERRAMIENTAS NECESARIAS

Desarmador
de Cruz

Llave Allen de 4 X 4 (F)
Llave Allen de 5 x 5 (G)
(incluida)

Se Requiere Armar
Entre Dos Personas

| # | DESCRIPCIÓN CANT. | |
| 1 | Cip para Cableado 1 | |
| 2 | Soporte de Instalación para Abrazadera 1 | |
| 3 | Abrazadera 1 | |
| 4 | Espuma Antiderrapante para Abrazadera 1 | |
| 5 | Espuma Antiderrapante para Base | 1 |
| 6 | Perno de Ojal | 1 |
| 7 | Placa de Instalación para Ojales | 1 |
| 8 | Espuma Antiderrapante para Soporte Inferior | 2 |
| 9 | Soporte Inferior | 1 |
| 10 | Perilla | 1 |
| A | Perno M4 x 12 mm (No se Muestra) | 4 |
| B | Perno M5 x 12 mm (No se Muestra) | 4 |
| C | Perno M6 x 12 mm (No se Muestra) | 3 |
| D | Perno M6 x 10 mm (No se Muestra) | 2 |
| E | Rondana Plana (No se Muestra) | 8 |
CONFIGURACIÓN

NOTA: Asegúrese de que el monitor cuente con un patrón de orificios VESA de 75 x 75 mm o 100 x 100 mm. (Vea Diagrama 1)

NOTA: Si el monitor está sujeto a una base fija, retírelo de la base.

¡PRECAUCIÓN! Tenga cuidado de no rayar la pantalla del monitor durante la instalación.


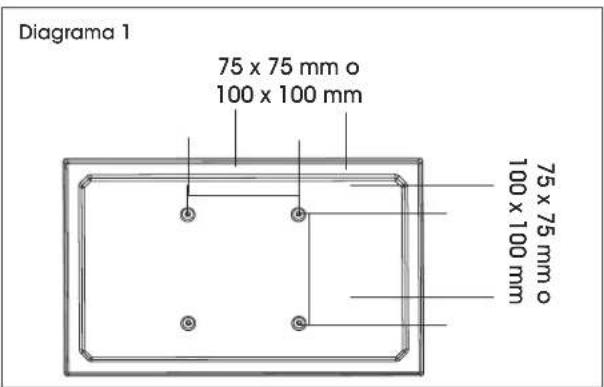

Diagrama 1 75 x 75 mm o 100 x 100 mm 75 x 75 mm o 100 x 100 mmENSAMBLE
INSTALACIÓN DE ABRAZADERAS


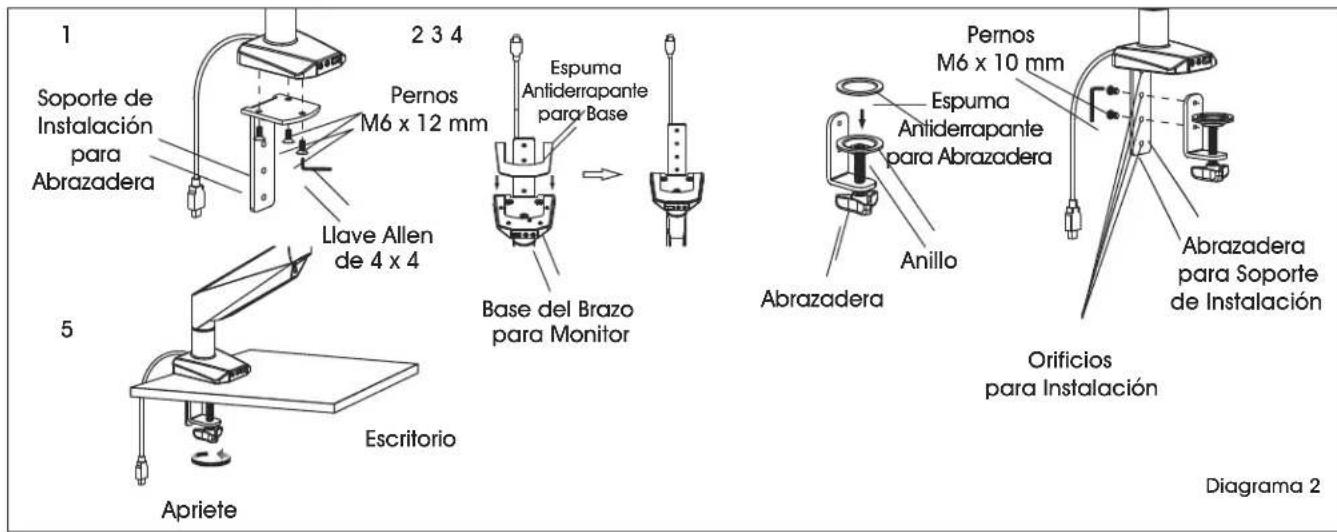

1 Soporte de Instalación para Abrazadera 2 3 4 Pernos M6 x 12 mm Espana Antiderrapante para Base Base del Brazo para Monitor 5 Llave Allen de 4 x 4 Escritorio Apriete Orificios para Instalación Pernos M6 x 10 mm Espana Antiderrapante para Abrazadera Anillo Abrazadera para Soporte de Instalación Abrazadera para Soporte de Instalación Diagrama 2
NOTA: La abrazadera de instalación es compatible con el grosor de escritorio de 3/4 - 4 ^3 / _4 ".
- Fije el soporte de instalación para abrazadera (2) a la parte inferior de la base del brazo para monitor usando pernos M6 x 12 mm (C) y la llave Allen de 4 x 4 (F). (Vea Diagrama 2)
- Aplique espuma antiderrapante para base (5) a la parte inferior de la base del brazo para monitor.
-
Aplique espuma antiderrapante para abrazadera (4) sobre el anillo en la abrazadera (3).
-
Fije la abrazadera (3) soporte de instalación para abrazadera (2) usando pernos M6 x 10 mm (D) y la llave Allen de 4 x 4 (F).

NOTA: Seleccione los orificios para instalación adecuados basados en el grosor del escritorio.
- Coloque el soporte de instalación para abrazadera y la abrazadera sobre el escritorio y ajuste la perilla por completo.
INSTALACIÓN DE OJALES


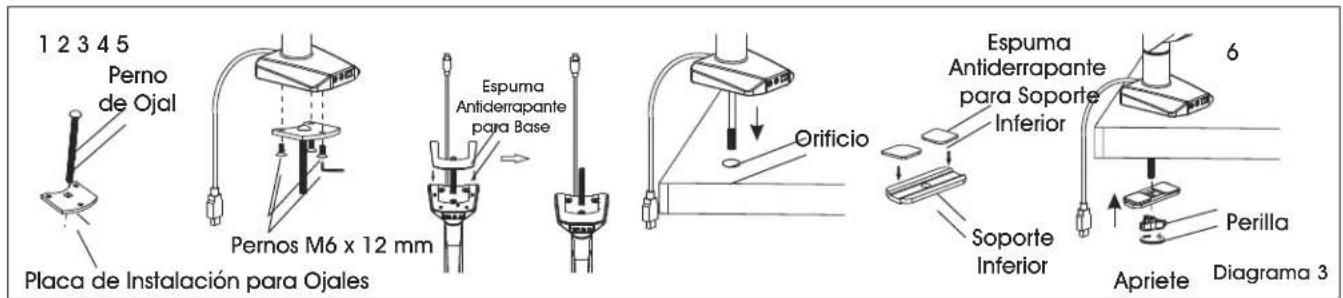

1 2 3 4 5 Perno de Ojal Placa de Instalación para Ojales Pernos M6 x 12 mm Espuma Antiderrapante para Base Orificio Espuma Antiderrapante para Soporte Inferior Soporte Inferior Perilla Apriete Diagrama 3 6
NOTA: Para instalar ojales, el orificio del escritorio debe ser de 3/8 - 2 ^3/4 ".

NOTA: La placa de instalación para ojales es compatible con el grosor del escritorio de 1 - 3 ^7/8 ".
- Inserte el perno de ojal (6) en el centro de la placa de instalación para ojales (7); con el lado del barreno hacia abajo. (Vea Diagrama 3)
-
Fije la placa de instalación para ojales (7) a la parte inferior de la base del brazo para monitor usando los pernos M6 x 12 mm (C) y llave Allen de 4 x 4 (F).
-
Aplique espuma antiderrapante para base (5) a la parte inferior de la base del brazo para monitor.
- Inserte el perno de ojal (6) en el orificio del escritorio.
- Aplique la espuma antiderrapante para soportes inferiores (8) al soporte inferior (9).
- Pase el perno de ojal (6) por el soporte inferior (9) y fije la perilla (10) al extremo del perno. Ajuste la perilla por completo.
CONTINUACIÓN DEL ENSAMBLE
FIJAR EL MONITOR
1


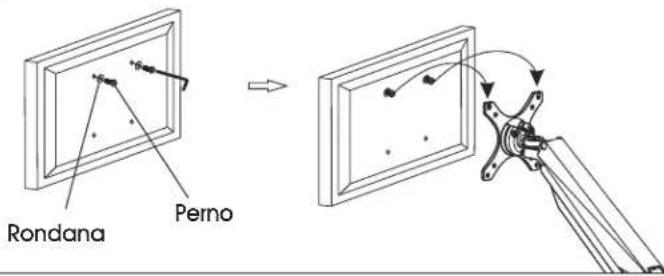

Rondana Perno2


NOTA: Se recomienda armar entre dos personas en este paso.

NOTA: Dependiendo del tamaño de los orificios, use pernos M4 x 12 mm (A) o M5 x 12 mm (B). Si los orificios no son lo suficientemente profundos, agregue rondanas planas (E) a los pernos para asegurar un mejor ajuste.

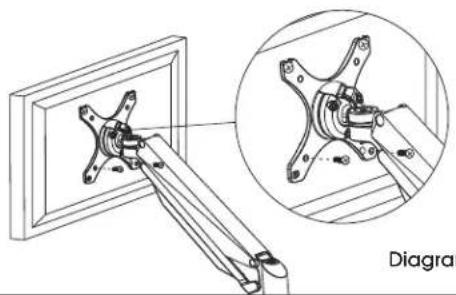

- Una persona debe agarrar el monitor y alinear los orificios para pernos en la parte posterior del monitor con la placa de instalación. La segunda persona debe insertar pernos en los dos orificios superiores de la placa de montaje y el monitor. Ajuste ligeramente ambos pernos. (Vea Diagrama 4)

NOTA: Para el patrón de orificios VESA de 100 x 100 mm, se pueden insertar tornillos en los orificios superiores de la parte posterior del monitor y bajarlo a la placa de instalación para fijar fácilmente.
- Mientras una persona sigue agarrando el monitor, la segunda debe insertar pernos en los dos orificios inferiores de la placa de instalación y el monitor. Luego ajuste todos los cuatro pernos.
AJUSTAR EL MONITOR

NOTA: El monitor fácil de ajustar incluye un sistema integrado de contrapeso para movimiento libre. Quizás necesite ajustar el brazo de soporte para que el monitor se detenga en la posición deseada.
- Para ajustar el contrapeso, use una llave Allen de 5 x 5 (G) en el perno por encima de la junta del medio. Gire hacia "-" si el monitor se levanta al soltarlo. Gire hacia "+" si el monitor se baja al soltarlo. Ajuste hasta que la instalación se detenga en la posición deseada. (Vea Diagrama 5)
- Para ajustar la función de inclinación, use una llave Allen de 5 x 5 (G) y una llave Allen de 4 x 4 (F) en los pernos cercanos a la placa de instalación. (Vea Diagrama 5)
Diagrama 5

CONTINUACIÓN DE ENSAMBLE
MANEJO DE CABLES


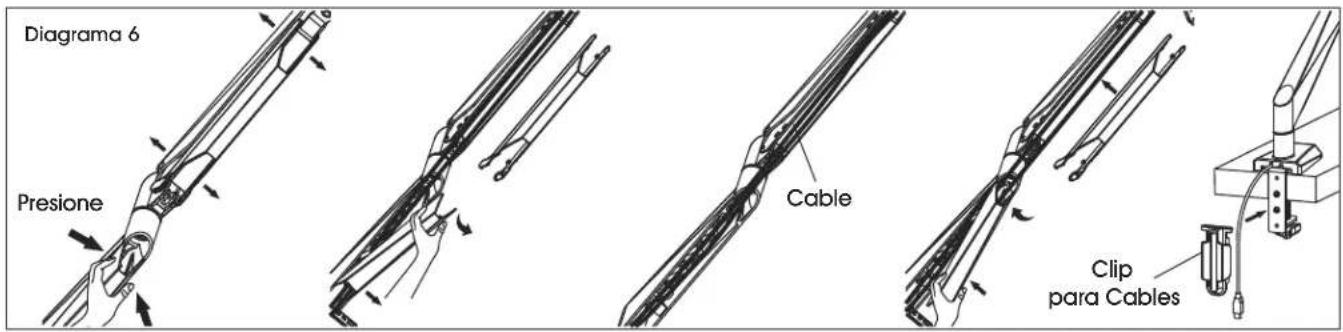

Diagrama 6 Presione Cable Clip para Cables- Presione ambos lados de la cubierta para cables y arránquela para retirarla. (Vea Diagrama 6)
-
Coloque los cables a lo largo del brazo para monitor y vuelva a fijar la cubierta para cables sobre los cables.
-
Fije el clip para cables (1) a la parte posterior del soporte de instalación para abrazadera (2). Pase los cables por el clip para cables para una apariencia limpia.
