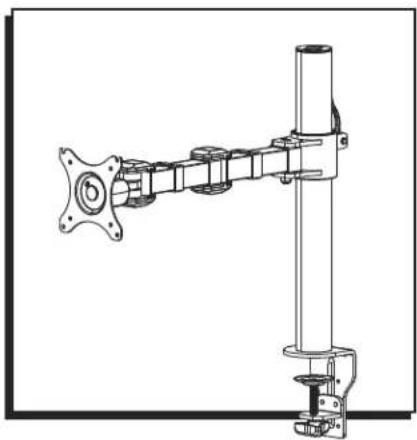

MANUAL DE USUARIO H-7618 Uline

Para Español, vea páginas 5-8.

HERRAMIENTAS NECESARIAS

Desarmador de Cruz

Llave Allen de 3 x 3
Llave Allen de 4 x 4 (F)
Llave Allen de 5 X 5 (G)

Llave Allen de 6 x 6
(todas incluidas)

Se Requiere Armar
Entre Dos Personas

# DESCRIPCIÓN CANT.
1 Cubierta del Tubo 2
2 Clip para Cableado 2
3 Brazo para Monitor 1
4 Tubo 1
5 Abrazadera para Soporte de Instalación 1
6 Espuma Antiderrapante		1
7 Abrazadera		1
8 Placa de Instalación para Ojal		1
9 Soporte Inferior		1
10	Perno de Ojal	1
A Perno M4 x 12 mm (No se Muestra)		4
B Perno M5 x 12 mm (No se Muestra)		4
C	Perno M6 x 20 mm	3
D	Perno M6 x 10 mm	2
E Rondana Plana (No se Muestra)		8

CONFIGURACIÓN

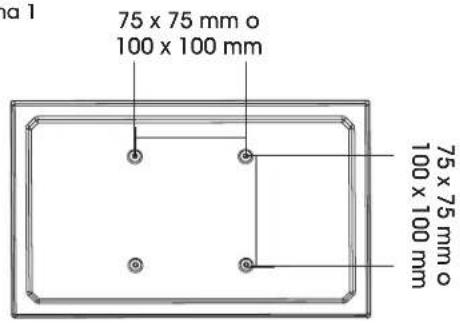

NOTA: Asegúrese de que el monitor cuente con un patrón de orificios VESA de 75 x 75 mm o 100 x 100 mm. (Vea Diagrama 1)

NOTA: Si el monitor está sujeto a una base fija, retírelo de la base.

¡PRECAUCIÓN! Tenga cuidado de no rayar la pantalla del monitor durante la instalación.

Diagrama 1

75 x 75 mm o 100 x 100 mm 75 x 75 mm o 100 x 100 mm

ENSAMBLE

INSTALACIÓN DE ABRAZADERAS

123

2 3 Perno M6 x 20 mm Llave Allen de 4 x 4

Abrazadera para
Soporte de Instalación

Espuma Antiderrapante Perno M6 x 10 mm Orificios a Instalación Llave Allen de 4 x 4

Abrazadera

Ajuste

Escritorio
Diagrama 2

NOTA: La abrazadera de instalación es compatible con el grosor de escritorio de 3/4 - 3 ^7/8 ".

1. Fije la abrazadera para soporte de instalación (5) a la parte inferior tubo (4) usando pernos M6 x 20 mm (C) y llave Allen 4 x 4 (F). (Vea Diagrama 2)

NOTA: La abertura en la base del tubo es para el manejo del cableado. Asegúrese de que la abertura esté alineada con la parte posterior de la abrazadera para soporte de instalación.

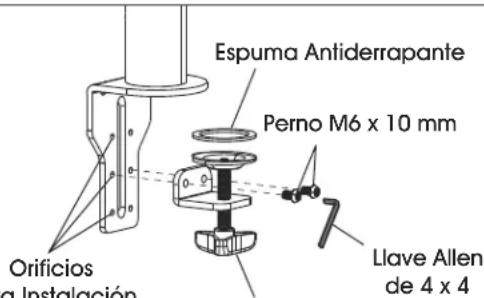

1. Coloque la espuma antiderrapante (6) a los anillos de la abrazadera (7). Seleccione los orificios para instalación adecuados basados en el grosor del escritorio. Fije la abrazadera (7) a la abrazadera para soporte de instalación (5) usando pernos M6 x 10 mm (D) y llave Allen 4 x 4 (F).

2. Coloque la abrazadera para soporte de instalación y la abrazadera sobre el escritorio y ajuste la perilla por completo.

INSTALACIÓN DE OJALES

1 2 3

Tubo Placa de Ins para C L

Perno M6 x 20 mm
Placa de Instalación para Ojal
Llave Allen de 4 x 4

Perno de Ojal

Escritorio Soporte Inferior

Llave Allen de 6 x 6

NOTA: Para instalar ojales, el orificio del escritorio debe ser de 3/8 - 2 ^3/4 ".

NOTA: La placa de instalación de ojales es compatible con el grosor del escritorio de 1 - 3 ^1/2 ".

1. Fije la placa de instalación de ojales (8) a la parte inferior del tubo (4) usando pernos M6 x 20 mm (C) y llave Allen 4 x 4 (F). (Vea Diagrama 3)

NOTA: La abertura en la base del tubo es para el manejo del cableado. Asegúrese de que la abertura esté alineada con el relieve en la placa de instalación de los ojales.

1. Enrosque el perno de ojal (10) a través del soporte inferior (9). Inserte el perno en el orificio del escritorio y en el orificio central de la placa de instalación de los ojales (8).

2. Apriete por completo el perno para ojal (10) usando la llave Allen 6 x 6.

CONTINUACIÓN DEL ENSAMBLE

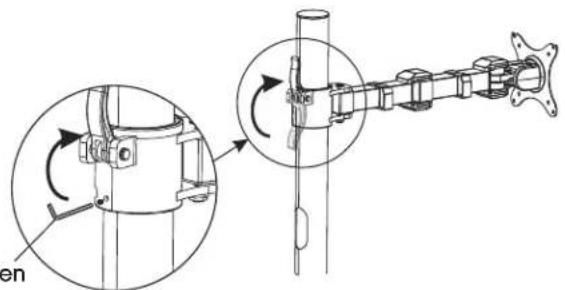

FIJAR EL BRAZO PARA MONITOR

1 2 3 Escritorio Llave

Llave Allen de 3 x 3

Clips para Cableado Diagram

Diagrama 4

1. Coloque el brazo para monitor (3) sobre el tubo (4) y elija la altura del monitor deseada. (Vea Diagrama 4)
2. De vuelta a la palanca del brazo del monitor para fijarlo en su lugar. Usando una llave Allen de 3 x 3, apriete directamente el perno debajo de la palanca para asegurar el brazo del monitor.

¡PRECAUCIÓN! Asegúrese de que la palanca esté bien apretada antes de fijar el monitor.

1. Fije los clips para cableado (2) al brazo del monitor.

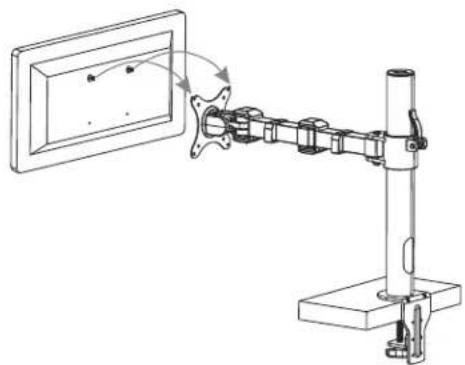

FIJAR EL MONITOR

123

Rondana Plana

Perno M4 o M5 x 12 mm

NOTA: En este paso se recomienda armar entre dos personas.

NOTA: Dependiendo del tamaño de los orificios, use pernos M4 x 12 mm (A) o M5 x 12 mm (B). Si los orificios no son lo suficientemente profundos, agregue rondanas planas (E) para asegurar un mejor ajuste. (Vea Diagrama 5)

1. Una persona debe agarrar el monitor y alinear los orificios para pernos en la parte posterior del monitor con la placa de montaje. La segunda persona debe insertar los pernos en los dos orificios superiores de la placa de montaje y el monitor. Ajuste ligeramente ambos pernos.

NOTA: Para el patrón de orificios VESA de 100 x 100 mm, se pueden insertar tornillos en los orificios superiores de la parte posterior del monitor y bajarla a la placa de instalación para fijar fácilmente.

1. Mientras una persona sostiene el monitor, la segunda debe insertar los pernos en los dos orificios inferiores de la placa de instalación y el monitor.

CONTINUACIÓN DE ENSAMBLE

AJUSTAR EL MONITOR Y MANEJAR EL CABLEADO

1

Cable Clip para Cableado

1. Si el monitor es difícil de ajustar, utilice una llave Allen 5 x 5 mm (G) para aflojar los pernos de las bisagras del brazo del monitor y la placa de instalación como se requiera. (Vea Diagrama 6)

2. Puede organizar los cables pasándolos por los clips para cableado del brazo del monitor y a través de las aberturas del tubo.
